189
DS3_hr_Chap08_info-pratiques_ed01-2015

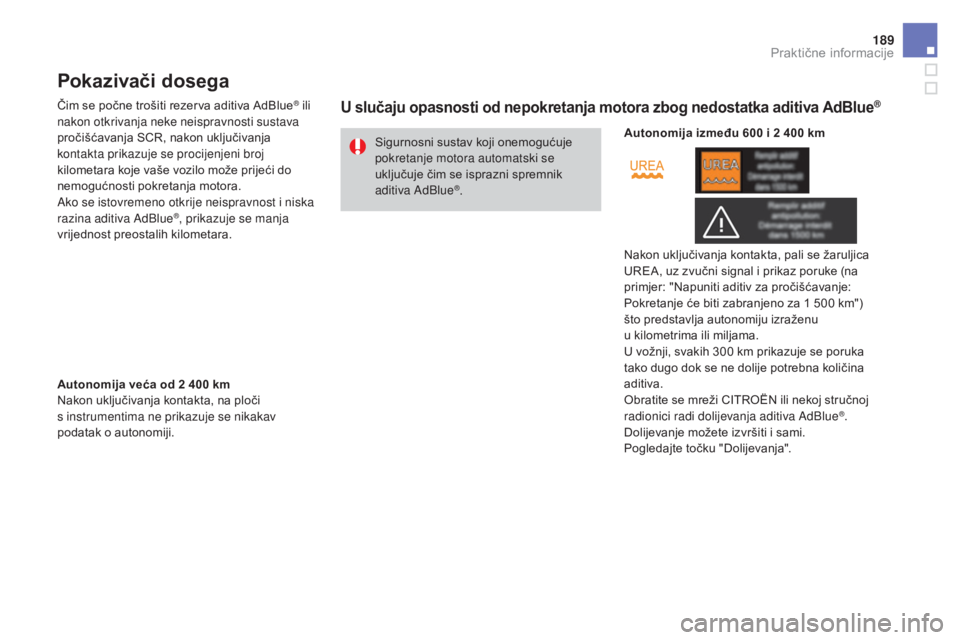

Pokazivači dosega
Čim se počne trošiti rezerva aditiva AdBlue® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ako se istovremeno otkrije neispravnost i niska
razina aditiva AdBlue
®, prikazuje se manja
vrijednost preostalih kilometara. Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
aditiva AdBlue
®.
U slučaju opasnosti od nepokretanja motora zbog nedostatka aditiva AdBlue®
Autonomija veća od 2 400 km
Nakon uključivanja kontakta, na ploči
s
instrumentima ne prikazuje se nikakav
podatak o autonomiji. Autonomija između 600 i 2 400 km
Nakon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i prikaz poruke (na
primjer: "Napuniti aditiv za pročišćavanje:
Pokretanje će biti zabranjeno za 1 500 km")
što predstavlja autonomiju izraženu
u
kilometrima ili miljama.
U vožnji, svakih 300 km prikazuje se poruka
tako dugo dok se ne dolije potrebna količina
aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja".
Praktične informacije
Page 192 of 458

DS3_hr_Chap08_info-pratiques_ed01-2015
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke (na primjer: "Napuniti
aditiv za pročišćavanje: Pokretanje će biti
zabranjeno za 600 km"), što predstavlja
autonomiju izraženu u kilometrima ili miljama.
U vožnji, svakih 30 sekunda se prikazuje
poruka tako dugo dok se ne dolije potrebna
količina aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja".
Ako se to ne učini, više nećete moći pokrenuti

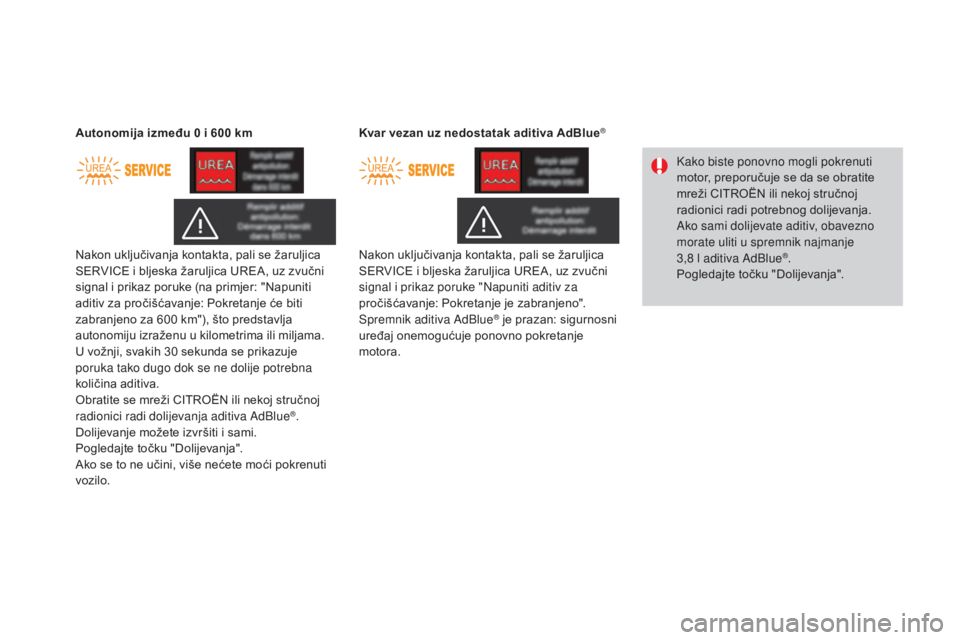

vozilo. Autonomija između 0 i 600 km
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke "Napuniti aditiv za
pročišćavanje: Pokretanje je zabranjeno".
Spremnik aditiva AdBlue
® je prazan: sigurnosni
uređaj onemogućuje ponovno pokretanje
motora. Kvar vezan uz nedostatak aditiva AdBlue
®
Kako biste ponovno mogli pokrenuti
motor, preporučuje se da se obratite
mreži CITROËN ili nekoj stručnoj
radionici radi potrebnog dolijevanja.
Ako sami dolijevate aditiv, obavezno
morate uliti u spremnik najmanje
3,8 l aditiva AdBlue
®.
Pogledajte točku "Dolijevanja".
Page 193 of 458

191
DS3_hr_Chap08_info-pratiques_ed01-2015

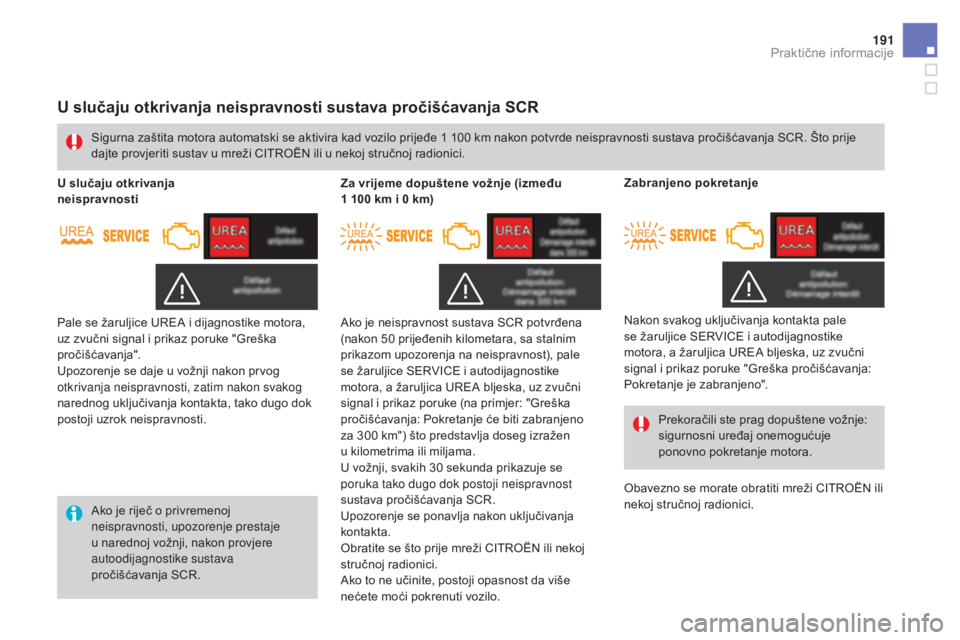

U slučaju otkrivanja neispravnosti sustava pročišćavanja SCR
Ako je riječ o privremenoj
neispravnosti, upozorenje prestaje
u narednoj vožnji, nakon provjere
autoodijagnostike sustava
pročišćavanja SCR. Sigurna zaštita motora automatski se aktivira kad vozilo prijeđe 1 100 km nakon potvrde neispravnosti sustava pročišćavanja SCR. Što prije
dajte provjeriti sustav u mreži CITROËN ili u nekoj stručnoj radionici.
U slučaju otkrivanja
neispravnosti Za vrijeme dopuštene vožnje (između
1 100 km i 0 km)
Pale se žaruljice UREA i dijagnostike motora,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja".
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti. Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke (na primjer: "Greška
pročišćavanja: Pokretanje će biti zabranjeno
za 300 km") što predstavlja doseg izražen
u
kilometrima ili miljama.
U vožnji, svakih 30 sekunda prikazuje se
poruka tako dugo dok postoji neispravnost
sustava pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije mreži CITROËN ili nekoj
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo. Prekoračili ste prag dopuštene vožnje:
sigurnosni uređaj onemogućuje
ponovno pokretanje motora.
Nakon svakog uključivanja kontakta pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke "Greška pročišćavanja:
Pokretanje je zabranjeno". Zabranjeno pokretanje
Obavezno se morate obratiti mreži CITROËN ili
nekoj stručnoj radionici.
Praktične informacije
Page 194 of 458

DS3_hr_Chap08_info-pratiques_ed01-2015

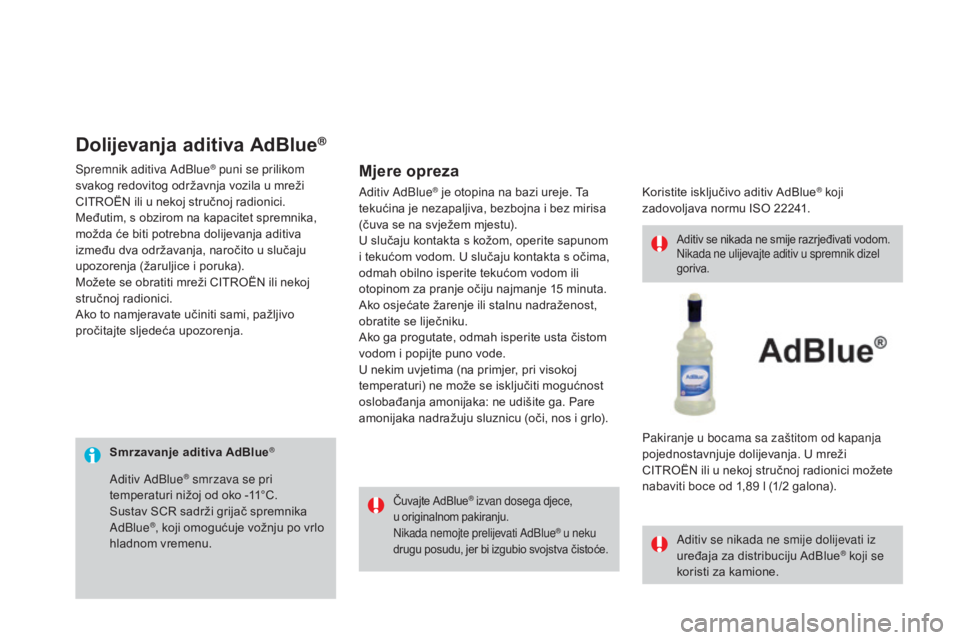

Smrzavanje aditiva AdBlue®
Čuvajte AdBlue® izvan dosega djece,
u o
riginalnom pakiranju.
Nikada nemojte prelijevati AdBlue
® u neku
drugu posudu, jer bi izgubio svojstva čistoće. Aditiv se nikada ne smije razrjeđivati vodom.
Nikada ne ulijevajte aditiv u spremnik dizel
goriva.Aditiv se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue® koji se
koristi za kamione.
Spremnik aditiva AdBlue
® puni se prilikom
svakog redovitog održavnja vozila u mreži
CITROËN ili u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja aditiva
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži CITROËN ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja.
Dolijevanja aditiva AdBlue®
Mjere opreza
Koristite isključivo aditiv AdBlue® koji
zadovoljava normu ISO 22241.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
CITROËN ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89 l (1/2 galona).
Aditiv AdBlue® je otopina na bazi ureje. Ta
tekućina je nezapaljiva, bezbojna i bez mirisa
(čuva se na svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15 minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Aditiv AdBlue
® smrzava se pri
temperaturi nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
Page 195 of 458

193
DS3_hr_Chap08_info-pratiques_ed01-2015
Ne čuvajte boce aditiva AdBlue®
u
vozilu.
AdBlue
® se smrzava ispod oko -11°C, a razlaže
s
e iznad 25°C. Preporučuje se da se boce
čuvaju na svježem mjestu, zaštićene od
izravnog sunčevog zračenja.
Pod takvim uvjetima, aditiv se može čuvati
najmanje jednu godinu.
Ako je aditiv smrznut, može se koristiti nakon
potpunog odmrzavanja na okolnom zraku.

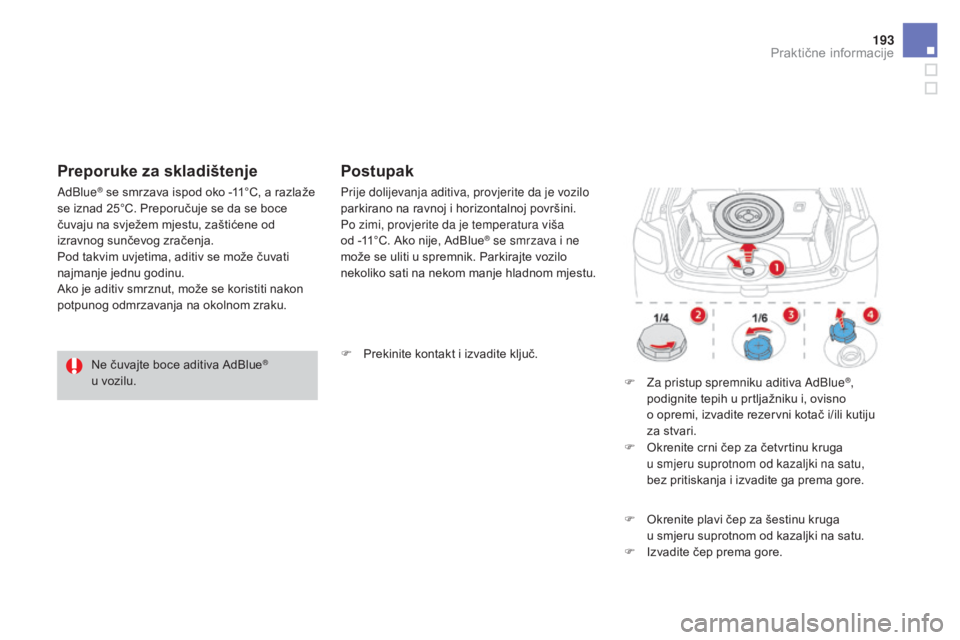

Preporuke za skladištenje
Prije dolijevanja aditiva, provjerite da je vozilo
parkirano na ravnoj i horizontalnoj površini.
Po zimi, provjerite da je temperatura viša
od -11°C. Ako nije, AdBlue
® se smrzava i ne
može se uliti u spremnik. Parkirajte vozilo
nekoliko sati na nekom manje hladnom mjestu.
Postupak
F Prekinite kontakt i izvadite ključ.
F
Z
a pristup spremniku aditiva AdBlue
®,
podignite tepih u prtljažniku i, ovisno
o
opremi, izvadite rezervni kotač i/ili kutiju
za stvari.
F
O
krenite crni čep za četvrtinu kruga
u
smjeru suprotnom od kazaljki na satu,
bez pritiskanja i izvadite ga prema gore.
F
O
krenite plavi čep za šestinu kruga
u
smjeru suprotnom od kazaljki na satu.
F
I
zvadite čep prema gore.
Praktične informacije
Page 196 of 458

DS3_hr_Chap08_info-pratiques_ed01-2015
Va žno: ako je spremnik aditiva AdBlue®
potpuno prazan - što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora -, obavezno morate
uliti najmanje 3,8 l (odnosno dvije boce
od 1,89 l). U slučaju prskanja aditiva, obilno
isperite hladnom vodom ili obrišite
vlažnom krpom.
U slučaju kristalizacije aditiva, uklonite
kristale spužvom i toplom vodom.
Va žno:
u slučaju dolijevanja
u ispražnjen spremnik aditiva
,
na što upozorava poruka "Napuniti
aditiv za pročišćavanje: Pokretanje
je zabranjeno", obavezno morate
pričekati oko 5 minuta prije ponovnog
uključivanja kontakta, bez otvaranja
vrata vozača, otključavanja vozila ni
umetanja ključa u kontakt bravu .
Uključite kontakt i nakon 10 sekunda
pokrenite motor.

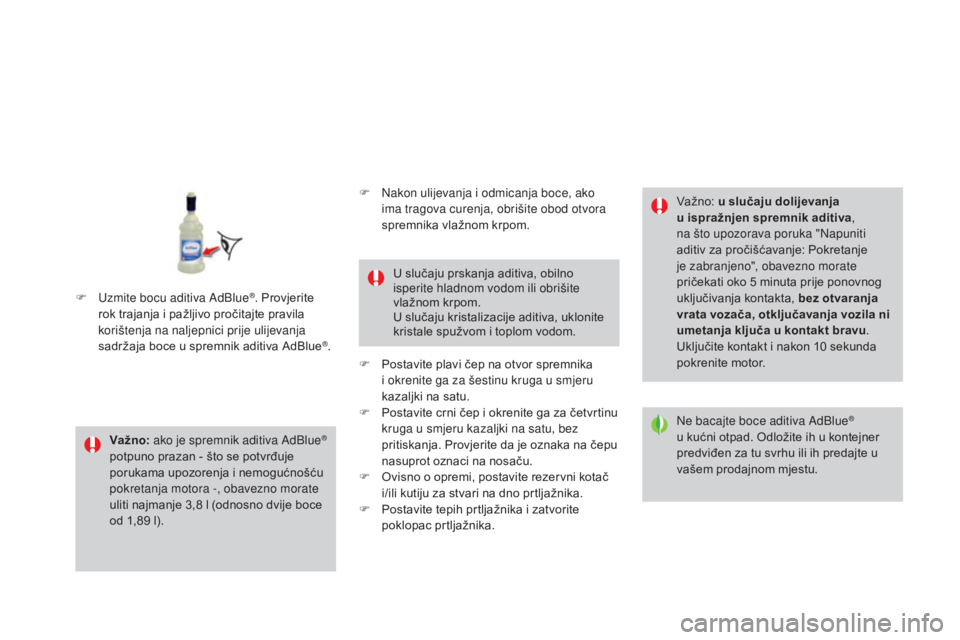

F
U
zmite bocu aditiva AdBlue
®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik aditiva AdBlue
®.
Ne bacajte boce aditiva AdBlue
®
u
kućni otpad. Odložite ih u kontejner
predviđen za tu svrhu ili ih predajte u
vašem prodajnom mjestu.
F
N
akon ulijevanja i odmicanja boce, ako
ima tragova curenja, obrišite obod otvora
spremnika vlažnom krpom.
F
P
ostavite plavi čep na otvor spremnika
i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F
P
ostavite crni čep i okrenite ga za četvrtinu
kruga u smjeru kazaljki na satu, bez
pritiskanja. Provjerite da je oznaka na čepu
nasuprot oznaci na nosaču.
F
O
visno o opremi, postavite rezervni kotač
i/ili kutiju za stvari na dno prtljažnika.
F
P
ostavite tepih prtljažnika i zatvorite
poklopac prtljažnika.
Page 197 of 458

195
DS3_hr_Chap08_info-pratiques_ed01-2015
Naljepnica s ograničenjem brzine mora
se zalijepiti u vozilu, u vidnom polju
vozača, tako da vas podsjeća da je na
vozilu kotač za privremenu upotrebu.

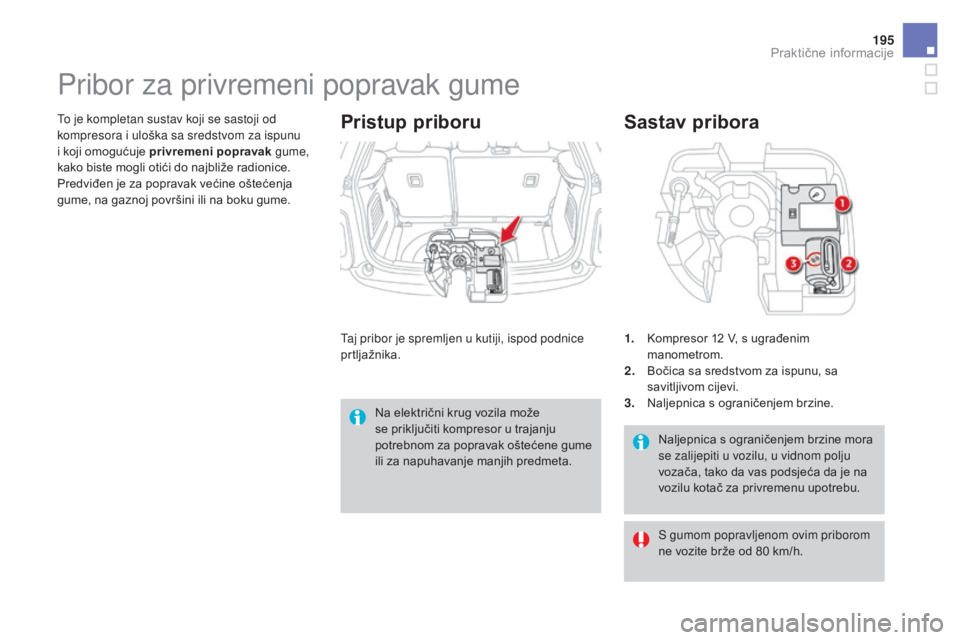

Sastav pribora
1. Kompresor 12 V, s ugrađenim manometrom.
2.
B
očica sa sredstvom za ispunu, sa
savitljivom cijevi.
3.
N
aljepnica s ograničenjem brzine.
Pribor za privremeni popravak gume
To je kompletan sustav koji se sastoji od
kompresora i uloška sa sredstvom za ispunu
i koji omogućuje privremeni popravak gume,
kako biste mogli otići do najbliže radionice.
Predviđen je za popravak većine oštećenja
gume, na gaznoj površini ili na boku gume.Pristup priboru
Taj pribor je spremljen u kutiji, ispod podnice
prtljažnika.
Na električni krug vozila može
se priključiti kompresor u trajanju
potrebnom za popravak oštećene gume
ili za napuhavanje manjih predmeta.
S gumom popravljenom ovim priborom
ne vozite brže od 80 km/h.
Praktične informacije
Page 198 of 458

DS3_hr_Chap08_info-pratiques_ed01-2015

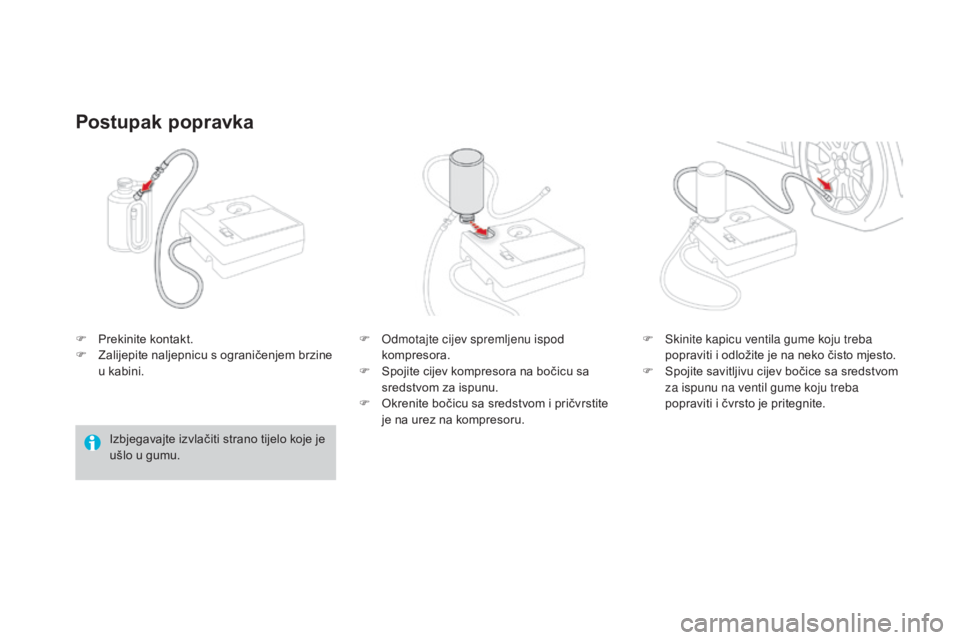

F Prekinite kontakt.
F Z alijepite naljepnicu s ograničenjem brzine
u kabini.
Postupak popravka
Izbjegavajte izvlačiti strano tijelo koje je
ušlo u gumu. F
O
dmotajte cijev spremljenu ispod
kompresora.
F
S
pojite cijev kompresora na bočicu sa
sredstvom za ispunu.
F
O
krenite bočicu sa sredstvom i pričvrstite
je na urez na kompresoru. F
S
kinite kapicu ventila gume koju treba
popraviti i odložite je na neko čisto mjesto.
F
S
pojite savitljivu cijev bočice sa sredstvom
za ispunu na ventil gume koju treba
popraviti i čvrsto je pritegnite.
Page 199 of 458

197
DS3_hr_Chap08_info-pratiques_ed01-2015
Ako se nakon oko pet do sedam minuta
ne može postići taj tlak, guma se
ne može popraviti; obratite se mreži
CITROËN ili nekoj stručnoj radionici da
se pobrine za vaše vozilo.
F

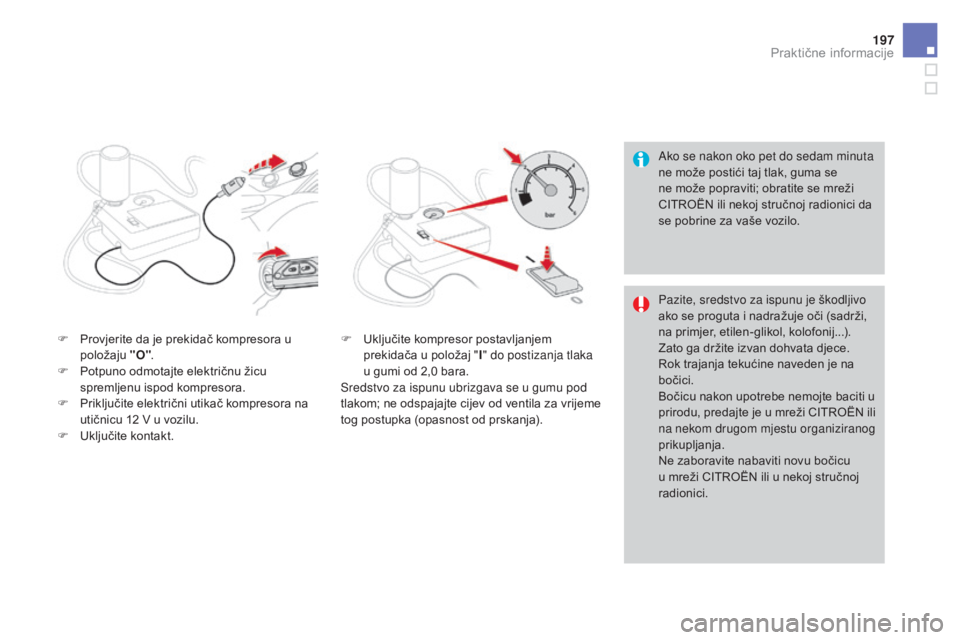

P
rovjerite da je prekidač kompresora u
položaju "O".
F
P
otpuno odmotajte električnu žicu
spremljenu ispod kompresora.
F
P
riključite električni utikač kompresora na
utičnicu 12 V u vozilu.
F
U
ključite kontakt. F
U
ključite kompresor postavljanjem
prekidača u položaj " I" do postizanja tlaka
u gumi od 2,0 bara.
Sredstvo za ispunu ubrizgava se u gumu pod
tlakom; ne odspajajte cijev od ventila za vrijeme
tog postupka (opasnost od prskanja). Pazite, sredstvo za ispunu je škodljivo
ako se proguta i nadražuje oči (sadrži,
na primjer, etilen-glikol, kolofonij...).
Zato ga držite izvan dohvata djece.
Rok trajanja tekućine naveden je na
bočici.
Bočicu nakon upotrebe nemojte baciti u
prirodu, predajte je u mreži CITROËN ili
na nekom drugom mjestu organiziranog
prikupljanja.
Ne zaboravite nabaviti novu bočicu
u mreži CITROËN ili u nekoj stručnoj
radionici.
Praktične informacije
Page 200 of 458

DS3_hr_Chap08_info-pratiques_ed01-2015

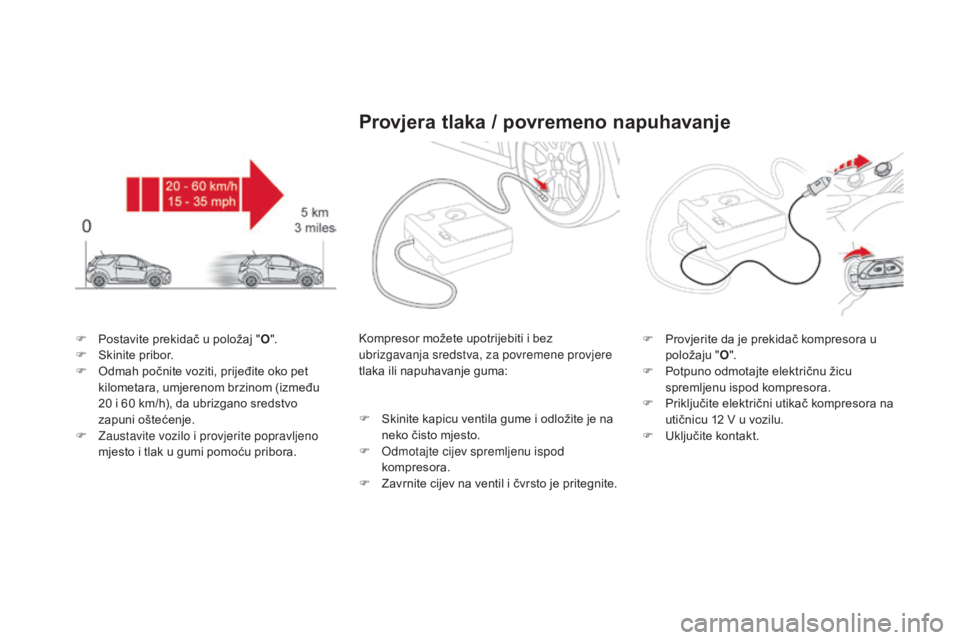

F Postavite prekidač u položaj "O".
F S kinite pribor.
F
O
dmah počnite voziti, prijeđite oko pet
kilometara, umjerenom brzinom (između
20 i 60 km/h), da ubrizgano sredstvo
zapuni oštećenje.
F
Z
austavite vozilo i provjerite popravljeno
mjesto i tlak u gumi pomoću pribora.
Provjera tlaka / povremeno napuhavanje
Kompresor možete upotrijebiti i bez
ubrizgavanja sredstva, za povremene provjere
tlaka ili napuhavanje guma:
F
S
kinite kapicu ventila gume i odložite je na
neko čisto mjesto.
F
O
dmotajte cijev spremljenu ispod
kompresora.
F
Z
avrnite cijev na ventil i čvrsto je pritegnite. F
P rovjerite da je prekidač kompresora u
položaju " O".
F
P
otpuno odmotajte električnu žicu
spremljenu ispod kompresora.
F
P
riključite električni utikač kompresora na
utičnicu 12 V u vozilu.
F
U
ključite kontakt.
