CITROEN DS4 2013 Instrukcja obsługi (in Polish)

Dane techniczne
MASY POJA ZDÓW I PRZYCZEP (w kg)
Silnik DieselHDi 90 FAPHDi 110 FAPe- HDi 110 FAPHDi 160 FAP
Skrzynia biegówManualnaManualnaManualnaManualna sterowanaManualna
Typy warianty wersje:NX...9HP09HR89HR8/S9HR8/PSRHH8


- Masa własna po
jazdu 1 205 1 2901 295 1 300
1 320



- Masa pojazdu gotowego do drogi 1 280 1 365
1 370 1 375
1 395


- Technicznie dopuszczalna maks
ymalna
masa całkowita pojazdu(MTAC)
1 765

1 805

1 8101 815
1 880




- Dopuszczalna masa zespołu pojazdów (MTRA)


na pochyłości 12 %

2 865
3 105
3 110
3 115
3 180



- Prz
yczepa z hamulcami (w granicach MTRA)
na pochyłości 12 %

1 100
1 300
1 300
1 300 1 300


- Prz
yczepa z hamulcami * (z rozkładem obciążenia w granicach MTR A)
1 3501 550
1 550
1 550
1 550



- Prz
yczepa bez hamulców 640
680
680680695



- Zalecany nacisk na hak 75 75 75 75 75

*
Masa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC samochodu ciągnącego;
uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć jego przyczepność.
War tości MTR A oraz masy przyczep znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 m n.p.m.; obciążenie przyczepy należy
zmnie
jszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu ciągnącego, prędkość samochodu nie może przekraczać 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu, aby chronić silnik; jeżeli temperatura na zewnątrz przekroczy 37 °C, należy zmniejszyć ciężar przyczepy.

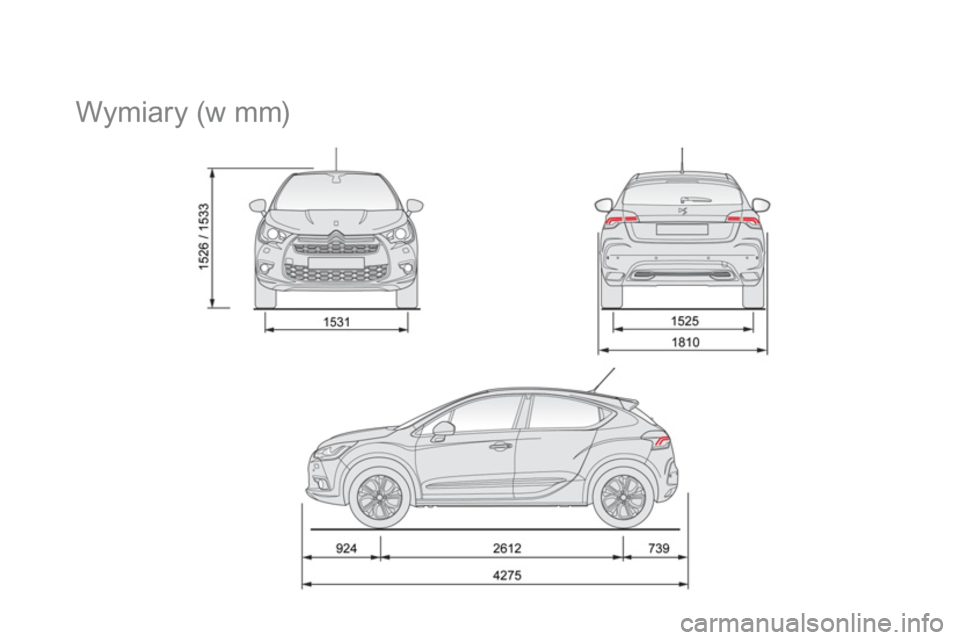

Wymiary (w mm)

291Dane techniczne

















Elementy identyfi kacyjne
W samochodzie znajdują się różne widoczne oznaczenia, służące do identyfikacji i odszukania samochodu.
A. Numer ser yjny pod pokr ywą silnika
.
Numer wygrawerowany jest na karoserii w pobliżu wspornika mocowania bloku silnika.
B. Numer ser
yjny na tablicy rozdzielczej. Numer widnieje na etykiecie przyklejonej i
widocznej przez przednią szybę.
D. Etykieta ogumienia/lakieru.Etykieta jest przyklejona na przednim słupku,po stronie kierowcy.

Na koła wyposażone w opony 225/40 R18 nie można założyüáańcuchów śniegowych. Aby uzyskać więcej informacji, należy skontaktować się z siecią CITROËN lub z warsztatem specjalistycznym.

Niskie ciśnienie w oponach zwiększa zużycie paliwa.

Kontrola ciśnienia w oponach musi byćwykonywana na oponach zimnych, conajmniej raz w miesiącu. C. Et
ykieta producenta .
Numer widnieje na etykiecie samoniszczącej
przyklejonej na środkowym słupku, po stronie kierowcy.
Na etykiecie znajdują się następujące
informacje:


- wartości ciśnienia w oponach dla pojazdu pustego i z obciążeniem,

- wymiary felg i opon,

- marki opon zalecanych przez producenta,

- wartość ciśnienia w kole zapasowym,

- kod lakieru.

013
Audio i telematyka

295
POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE DROGOWYM

POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE DROGOWYM








CITROËN POŁĄCZENIE ALARMOWE Z
LOKALIZACJĄ

W sytuacji awaryjnej nacisnąć na ponad 2 sekundy ten przycisk. Migająca zielona dioda i komunikat głosowy potwierdzają rozpoczęcie połączenia z platformą CITROËN Urgence * .pjąp
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia. Zielona dioda gaśnie.
Naciśnięcie
(w dowolnej chwili) na ponad 8 sekund tego przycisku anuluje
połączenie.


CITROËN POŁĄCZENIE Z ASSISTANCE
DROGOWYM Z LOKALIZACJĄ



Po włączeniu zapłonu zapala się na
3 sekundy zielona kontrolka sygnalizując
prawidłowe działanie systemu.

Pomara
ńczowa kontrolka miga: system nie działa prawidłowo.
Pomarańczowa kontrolka zapalona na
stałe: należy wymienić baterię awaryjną.
W obu przypadkach skontaktować się z ASO sieci CITROËN.pyp
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie połączenia.
Anulowanie połączenia potwierdzone jest komunikatem głosowym.
Nacisnąć na ponad 2 sekundy ten przycisk, aby poprosić
o pomoc
drogową w razie unieruchomienia pojazdu.
Komunikat głosowy potwierdza wykonanie połączenia *
.


DZIAŁANIE SYSTEMU
Zielona dioda pozostaje zapalona (nie miga), jeżeli połączenie zostało ustanowione. Gaśnie po zakończeniu połączenia.
Połączenie obsługiwane jest przez platformę CITROËN Urgence,
która otrzymuje informacje o lokalizacji pojazdu i może zaalarmować
odpowiednie służby ratownicze. W krajach, w których platforma nieświadczy usług lub jeżeli usługa lokalizacji jest niedostępna, połączenie
przekazywane jest bezpośrednio na numer alarmowy (11 2) bez lokalizacji.

W razie zderzenia wykrytego przez kalkulator poduszki powietrznej, niezależnie od tego, czy poduszka została uruchomiona, połączenie alarmowe wykonywane jest automatycznie.


*
Usługi te zależą od warunków i dostępności.
Skontaktować się z ASO sieci CITROËN.W przypadku samochodu zakupionego poza siecią CITROËN prosimy
o sprawdzenie kon
fi guracji tych usług i ich ewentualną modyfi kację w
sieci serwisowej. W krajach wielojęzycznych konfi guracja jest możliwa wjednym z wybranych języków państwowych.

Ze względ
ów technicznych, szczególnie w celu zapewnienia klientowi
lepszej jakości usług telematycznych, producent zastrzega sobie prawo
do aktualizacji w dowolnej chwili pokładowego systemu telematycznego pojazdu.

Jeśli korzystają Państwo z usługi CITROËN eTouch, dysponują Państwo również usługami dodatkowymi w Państwa strefi e osobistej MyCITROEN poprzez stronęinternetową CITROËNA Państwa kraju, dostępną na www.citroen.com. gyjy ppy

297

System został zakodowany w taki sposób, by działał
wyłącznie w Państwa samochodzie.
eMyWay


01 Wprowadzenie - Panel czołowy


Ze względów bezpieczeństwa kierowca powinien
bezwzględnie wykonywać czynności wymagające
większej uwagi na postoju.
Po wyłączeniu silnika, aby nie spowodować
rozładowania akumulatora, system wyłączy się po uruchomieniu trybu oszczędzania energii.



SPIS TREŚCI

02 Sterowanie przy kierownicy

03 Funkcje główne

04 Nawigacja - Prowadzenie

05 Informacje drogowe

06 Telefon

07 Radio

08 Odtwarzacze muzyczne

09 Ustawienia audio

10 Konfiguracja

11 Rozkład funkcji ekranów

Najczęściej zadawane pytania str.
str.
str.
str.
str.
str.
str.
str.
str.
str.
str.
str.
298
300
30
1
303
316
319
329
332
338
339
340
3
43

NAWIGACJA GPS
RADIOODTWARZACZ MULTIMEDIALNY
TELEFON BLUETOOTH

01 WPROWADZENIE


Dostęp do menu "Nawigacja -Prowadzenie"iwyświetlanie ostatnichmiejsc przeznaczenia.
Przycisk
/pokrętło sterujące:
Krótkie naciśnięcie, gdy silnik nie pracuje: start
/
stop.
Kr
ótkie naciśnięcie, gdy silnik pracuje:
wyłączenie / wznowienie źródła audio.
Obrót: regulacja głośności (każde źródło jest
niezależne, w tym również komunikaty TA i
polecenia nawigacji).

Długie naci
śnięcie:
inicjalizacja systemu(RESET).

Krótkie naciśnięcie:
wybór zapamiętanej stacji
radiowej.
Długie naciśnięcie:
zapamiętanie aktualnie słuchanej stacji.
Prz
ycisk MODE: wybór typu stałego wyświetlania.
Długie naciśnięcie:
wyświetlanie czarnego ekranu(DARK).
Dostęp do
menu " Telefon "
i wyświetlenie
listy ostatnich
połączeń albo
przyjęcie połączenia
przychodzącego.
Dostęp do menu
" Konfi guracja
".
Długie naciśnięcie:
dostęp do zasięgu
GPS i do tr
ybu demonawigacji.Dostęp do menu
"Informacje o ruchuTMC" i wyświetlanie
bieżących ostrzeżeń
dla kierowców.
