Praktiskā informācija

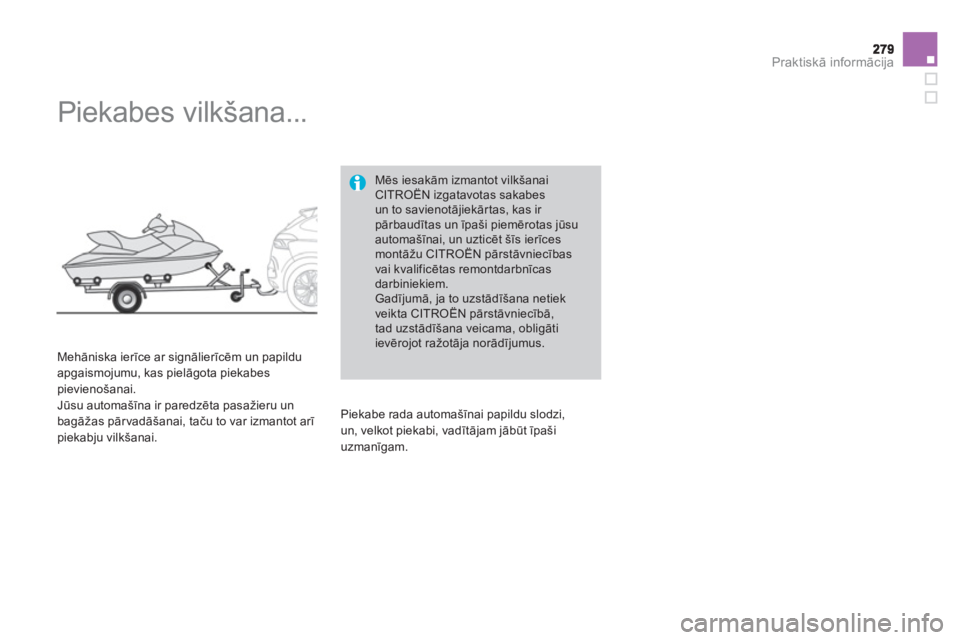

Piekabes vilkšana...


Mehāniska ierīce ar signālierīcēm un papildu
apgaismojumu, kas pielāgota piekabes pievienošanai.
Jūsu automašīna ir paredzēta pasažieru un
ba
gāžas pārvadāšanai, taču to var izmantot arī
piekabju vilkšanai.
Mēs iesakām izmantot vilk

Izmantojot oriģinālo CITROËN piekabi,palīdzības sistēma novietošanaistāvvietā tiks automātiski atslēgta.

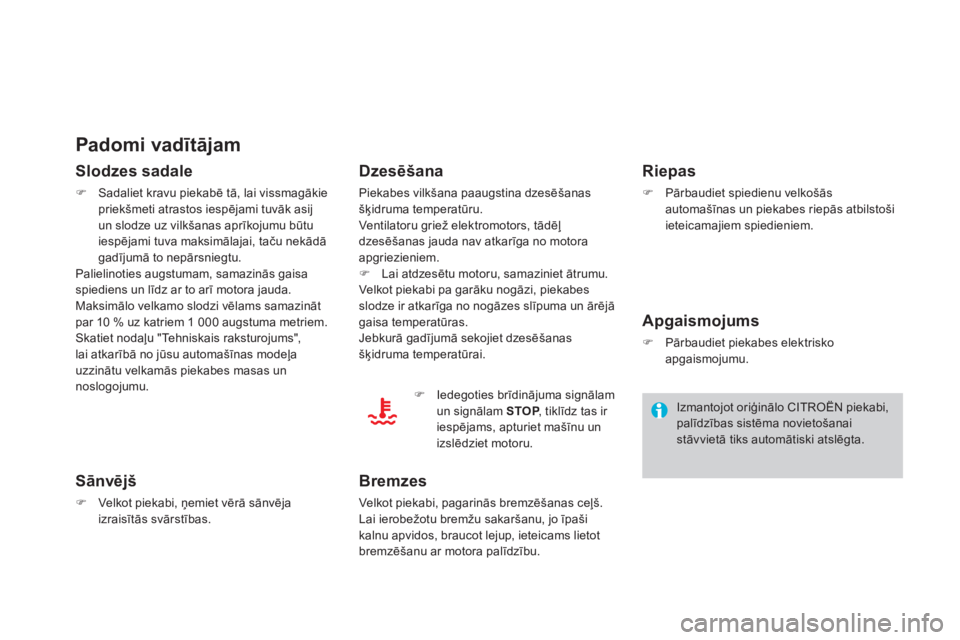

Padomi vadītājam
Slodzes sadale
)Sadaliet kravu piekabē tā, lai vissmagākiepriekšmeti atrastos iespējami tuvāk asij un slodze uz vilkšanas aprīkojumu būtu iespējami tuva maksimālajai, taču nekādā gadījumā to nepārsniegtu.
Palielinoties augstumam, samazinās gaisa spiediens un līdz ar to arī motora jauda. Maksimālo velkamo slodzi vēlams samazināt par 10 % uz katriem 1 000 augstuma metriem. Skatiet nodaļu "Tehniskais raksturojums",
lai atkarībā no jūsu automašīnas modeļa
uzzinātu velkamās piekabes masas un
noslogojumu.
Sānvējš
)Velkot piekabi, ņemiet vērā sānvējaizraisītās svārstības.


Dzesēšana

Piekabes vilkšana paaugstina dzesēšanas šķidruma temperatūru.
Ventilator u griež elektromotors, tādēļ
dzesēšanas jauda nav atkarīga no motora
apgriezieniem. ) Lai atdzesētu motoru, samaziniet ātrumu.
Velkot piekabi pa garāku nogāzi, piekabes
slodze ir atkarīga no nogāzes slīpuma un ārēj
—gaisa temperatūras.
Jebkurā gadījumā sekojiet dzesēšanas šķidruma temperatūrai.


Bremzes

Velkot piekabi, pagarinās bremzēšanas ceļš.
Lai ierobežotu bremžu sakaršanu, jo īpaši kalnu apvidos, braucot lejup, ieteicams lietot bremzēšanu ar motora palīdzību.


Riepas
)Pārbaudiet spiedienu velkošāsautomašīnas un piekabes riepās atbilstoši
ieteicamajiem spiedieniem.



Apgaismojums
)Pārbaudiet piekabes elektrisko apgaismojumu.
)Iedegoties brīdinājuma signālam
un signālam STOP, tiklīdz tas ir Piespējams, apturiet mašīnu un
izslēdziet motoru.

281Praktiskā informācija

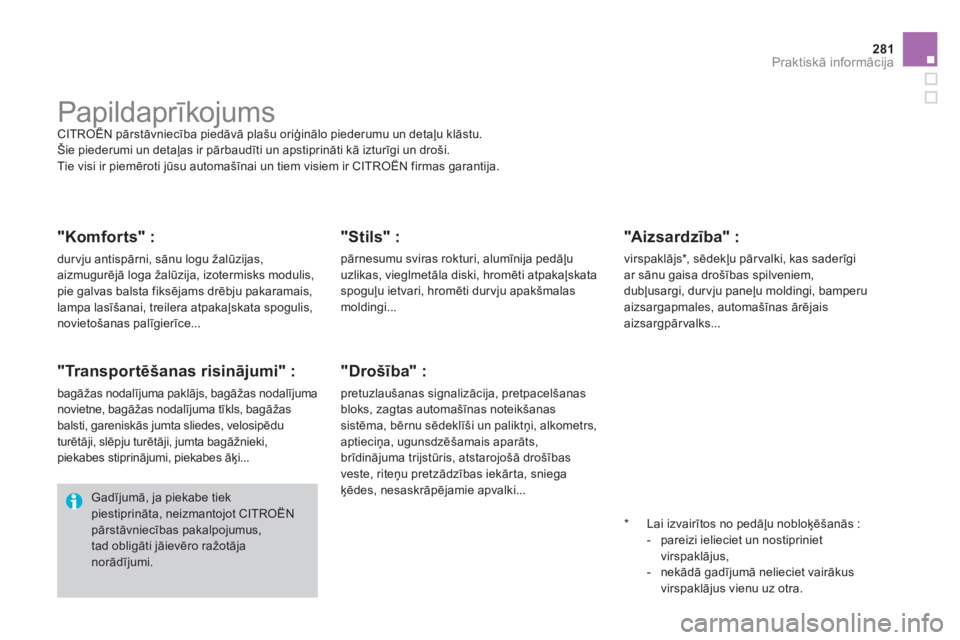

Papildaprīkojums
CITROËN pārstāvniecība piedāvā plašu oriģinālo piederumu un detaļu klāstu. ppjp

Šie piederumi un detaļas ir pārbaudīti un apstiprināti kā izturīgi un droši.
Tie visi ir piemēroti jūsu automašīnai un tiem visiem ir CITROËN firmas garantija.



"Komforts" :

durvju antispārni, sānu logu žalūzijas,
aizmugurēj
— loga žalūzija, izotermisks modulis,pie galvas balsta fiksējams drēbju pakaramais,
lampa lasīšanai, treilera atpakaļskata spogulis,novietošanas palīgierīce...


"Transportēšanas risinājumi" :

bagāžas nodalījuma paklājs, bagāžas nodalījuma novietne, bagāžas nodalījuma tīkls, bagāžas
balsti, gareniskās jumta sliedes, velosipēdu
turētāji, slēpju turētāji, jumta bagāžnieki,piekabes stiprinājumi, piekabes āķi...
"Stils" :
pārnesumu sviras rokturi, alumīnija pedāļu uzlikas, vieglmetāla diski, hromēti atpakaļskata
spoguļu ietvari, hromēti durvju apakšmalas
moldingi...
"Drošība" :
pretuzlaušanas signalizācija, pretpacelšanas
bloks, zagtas automašīnas noteikšanas
sistēma, bērnu sēdeklīši un paliktņi, alkometrs,
aptieciņa, ugunsdzēšamais aparāts,
brīdinājuma trijstūris, atstarojošā drošības
veste, riteņu pretzādzības iekārta, sniega ķēdes, nesaskrāpējamie apvalki... Gadījumā, ja piekabe tiek piestiprināta, neizmantojot CITROËNpārstāvniecības pakalpojumus,tad obligāti jāievēro ražotājanorādījumi.
*
Lai izvairītos no pedā
ļu nobloķēšanās :
- pareizi ielieciet un nostipriniet
virspaklā
jus,
- nekādā gadījumā nelieciet vairākus
virspaklājus vienu uz otra.


"A izsardzība" :

virspaklājs *
, sēdekļu pār valki, kas saderīgi
ar sānu gaisa drošības spilveniem,
dubļusargi, durvju paneļu moldingi, bamperu
aizsargapmales, automašīnas ārējais
aizsargpār valks...

"Multimediji" :
auto magnetolas, auto magnetolas komandpoga
zem stūres, skaļruņi, Hi-Fi modulis, Bluetooth brīvroku sistēmas komplekts, pārnēsājamās navigācijas iekārtas, pārnēsājamās navigācijas iekārtas daļēji integrēts atbalsts, radaru uztvērējs, USB Box, atpakaļgaitas kamera, pārnēsājama
video kamera, pārnēsājamās video kameras atbalsts, 230 V/50Hz ligzda, 230 V/12 V tīkla adapters, WiFi pieslēgums automašīnā...
Ierodoties CITRO
ËN pārstāvniecībā, jūs varat arī
iegādāties mazgāšanai un apkopei paredzētus
produktus
(salonam un virsbūvei) - tostarp arī videi
draudzīgas produkcijas sēriju "TECHNATURE" -
produkti līmeņu papildināšanai (stikla tīrīšanas
šķidrums...), retušēšanas zīmuļi un krāsu baloniņi,kas pilnībā atbilst jūsu automašīnas krāsai, maiņas
produkti (riepu īslaicīga remonta komplektu
patronas...), ...


Radio telekomunikāciju raidītāju uzstādīšana

Pirms jebkura veida radiokomunikāciju raidītāju uzstādīšanas tam paredzētā vietā ar ārējo antenu uz jūsuautomašīnas mēs vispirms jums ieteiktu sazināties ar CITRO

Praktiskā informācija

012
Tehniskie rādītāji

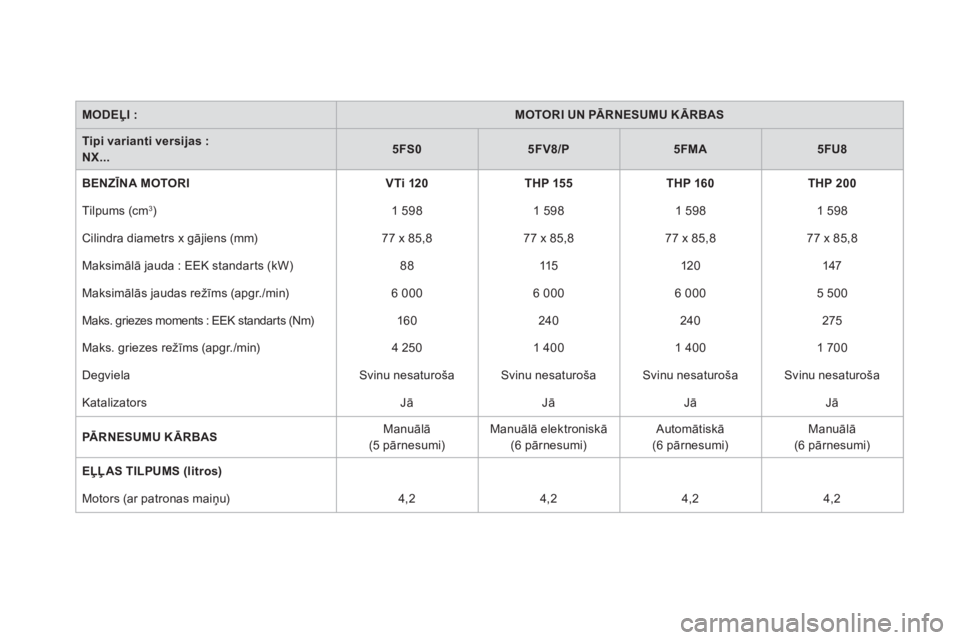

MODEĻI : MOTORI UN PĀRNESUMU KĀRBAS
Tipi varianti versijas :NX...5FS05FV8/P5FMA5FU8
BENZĪNA MOTORIVTi 120THP 155 THP 160THP 200
Tilpums
(cm 3 )
1 598
1 598
1 598 1 598

Cilindra diametrs x gājiens (mm)
77 x 85,8
77 x 85,8 77 x 85,8 77 x 85,8
Maksimālā
jauda : EEK standar ts (kW) 88

115120147

Maksimālās jaudas režīms (apgr. /m i n) 6 0006 000
6 000
5 500

Maks. griezes moments : EEK standarts
(Nm)

160 240
240
275
Maks.
griezes režīms (apgr./min) 4 2501 400
1 400
1 700

De
gviela Svinu nesaturoša Svinu nesaturoša Svinu nesaturoša Svinu nesaturoša
K
atalizatorsJā
Jā
Jā
Jā

PĀRNESUMU KĀRBAS

Manuālā
(5 pārnesumi)Manuālā elektroniskā (6 pārnesumi)

Automātiskā(6 pārnesumi)Manuālā (6 pārnesumi)

EĻĻAS TILPUMS (litros)

Motors
(ar patronas maiņu) 4,2
4,2
4,2
4,2

287
Tehniskie parametri

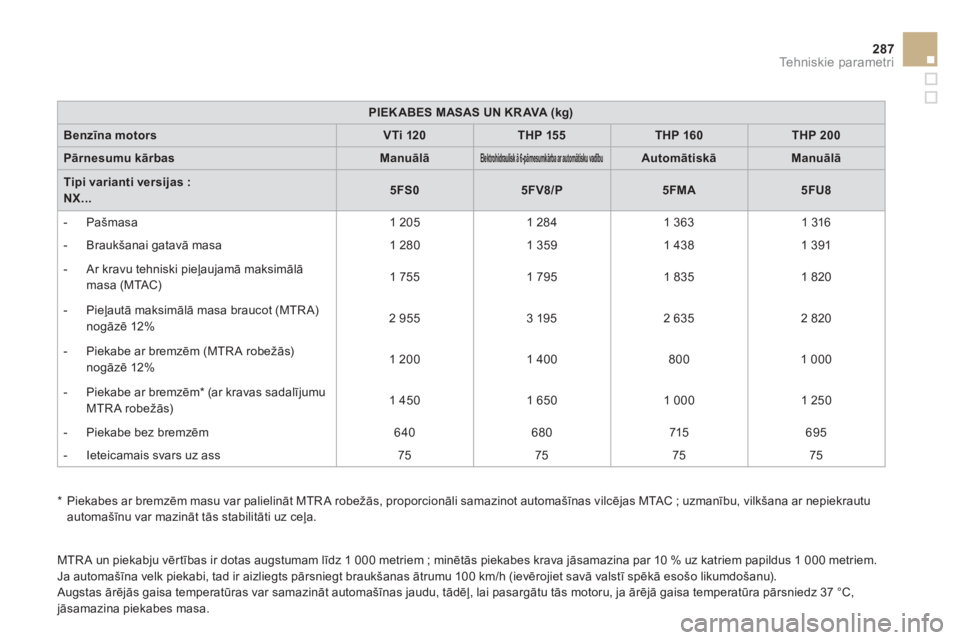

PIEK ABES MASAS UN KR AVA (kg)
Benzīna motorsVTi 120THP 155THP 160THP 200
Pārnesumu kārbasManuālāElektrohidrauliskk
— 6-pārnesumkārba ar automātisku vadībuAutomātiskāManuālā
Tipi varianti versijas : NX...5FS05FV8/P5FMA5FU8


- P
ašmasa
1 2051 284 1 363
1 316



- Braukšanai gatavā masa 1 280
1 359
1 438
1 391



- Ar kravu tehniski pieļaujamā maksimālā
masa (MTAC)1 755
1 795

1 835

1 820



- Pieļautā maksimālā masa braucot
(MTRA)
nogāzē 12%

2 955
3 195

2 635

2 820



- Piekabe ar bremzēm
(MTRA robežās) nogāzē 12%
1 200
1 400
8001 000



- Piekabe ar bremzēm * (ar kravas sadalījumu MTR A robežās)1 4501 650
1 0001 250



- Piekabe bez bremzēm 640
680

715695



- Ieteicamais svars uz ass

75

75
7575


*
Piekabes ar bremzēm masu var palielināt MTR A robežās, proporcionāli samazinot automašīnas vilcējas MTAC ; uzmanību, vilkšana ar nepiekrautu
automašīnu var mazināt tās stabilitāti uz ceļa.
MTRA un piekab
ju vērtības ir dotas augstumam līdz 1 000 metriem ; minētās piekabes krava jāsamazina par 10 % uz katriem papildus 1 000 metriem.
Ja automašīna velk piekabi, tad ir aizliegts pārsniegt braukšanas ātrumu 100 km/h (ievērojiet savā valstī spēkā esošo likumdošanu).
Augstas ārēj
—s gaisa temperatūras var samazināt automašīnas jaudu, tādēļ, lai pasargātu tās motoru, ja ārēj
— gaisa temperatūra pārsniedz 37 °C, jāsamazina piekabes masa.

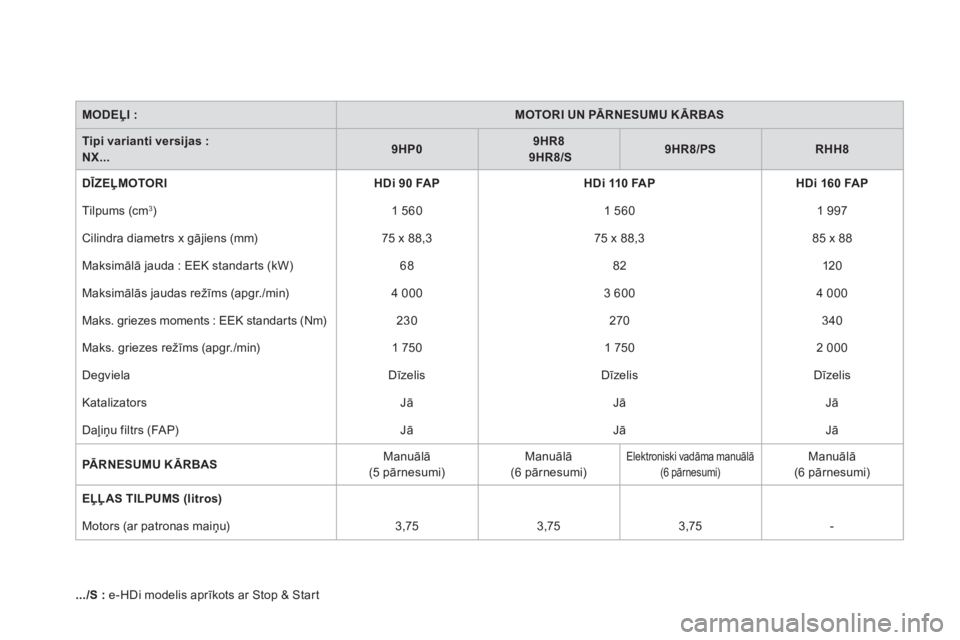

MODEĻI : MOTORI UN PĀRNESUMU KĀRBAS


Tipi varianti versijas : NX...9HP09HR89HR8/S9HR8/PSRHH8
DĪZEĻMOTORIHDi 90 FAP HDi 110 FAP HDi 160 FAP

Tilpums (cm 3 )
1 560 1 560 1 997

Cilindra diametrs x gājiens (mm) 75 x 88,3
75 x 88,3 85 x 88

Maksimālā
jauda : EEK standar ts (kW) 68
82120

Maksimālās jaudas režīms (apgr. /m i n) 4 0003 600

4 000

Maks. griezes moments : EEK standarts
(Nm)
230 270 340
Maks.
griezes režīms (apgr./min) 1 750

1 750

2 000

De
gviela Dīzelis

Dīzelis

Dīzelis

K
atalizatorsJā
JāJ
—

Daļiņu
filtrs (FA P)Jā

JāJā

PĀRNESUMU KĀRBAS
Manuālā
(5 pārnesumi)
Manuālā(6 pārnesumi)Elektroniski vadāma manuālā(6 pārnesumi) Manuālā (6 pārnesumi)

EĻĻAS TILPUMS (litros)

Motors
(ar patronas maiņu) 3,75 3,75 3,75
-
.../ S
:e-HDi modelis aprīkots ar Stop & Star t
