CITROEN DS4 2013 Lietošanas Instrukcija (in Latvian)

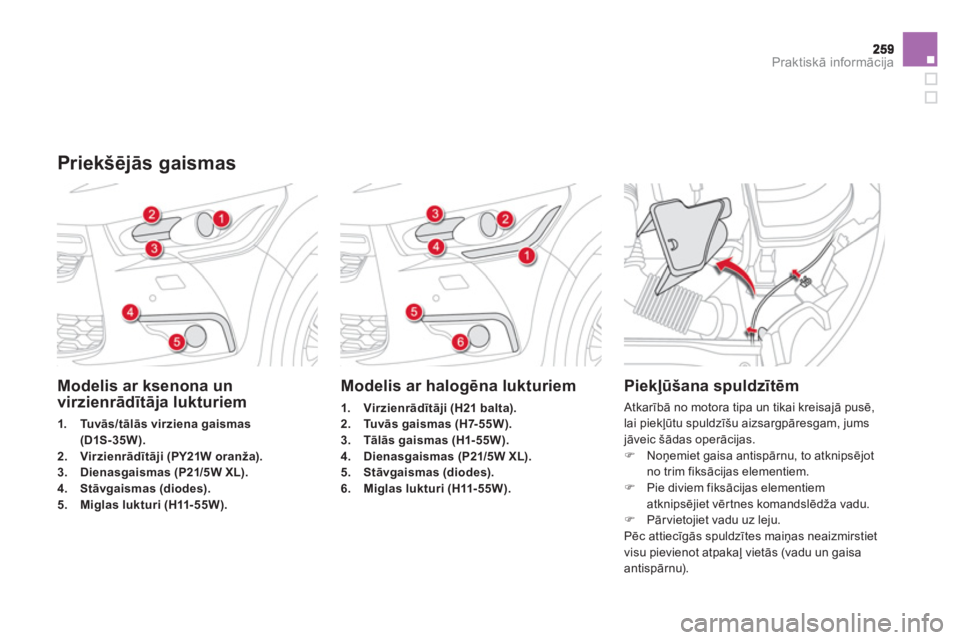

Praktiskā informācija
Modelis ar ksenona unvirzienrādītāja lukturiem
1.Tuvās/tālās virziena gaismas
(D1S-35W).2. Virzienrādītāji (PY21W oranža).3.Dienasgaismas (P21/5W XL).4.Stāvgaismas(diodes).5.Miglas lukturi (H11- 55W).
Modelis ar halogēna lukturiem
1.Virzienrādītāji (H21 balta).2.Tuvās gaismas (H7-55W).
3.Tālās gaismas (H1- 55W).4.
Dienasgaismas (P21/5W XL).5.Stāvgaismas (diodes).6.Miglas lukturi (H11- 55W).



Piekļūšana spuldzītēm
Atkarīb
— no motora tipa un tikai kreisajā pusē,
lai piekļūtu spuldzīšu aizsargpāresgam, jums jāveic šādas operācijas.)
Noņemiet gaisa antispārnu, to atknipsējot no trim fiksācijas elementiem.)
Pie diviem fiksācijas elementiem
atknipsējiet vērtnes komandslēdža vadu.)
Pārvietojiet vadu uz leju.
Pēc attiecīg
—s spuldzītes maiņas neaizmirstiet
visu pievienot atpakaļ vietās (vadu un gaisa
antispārnu).


Priekšēj
—s gaismas

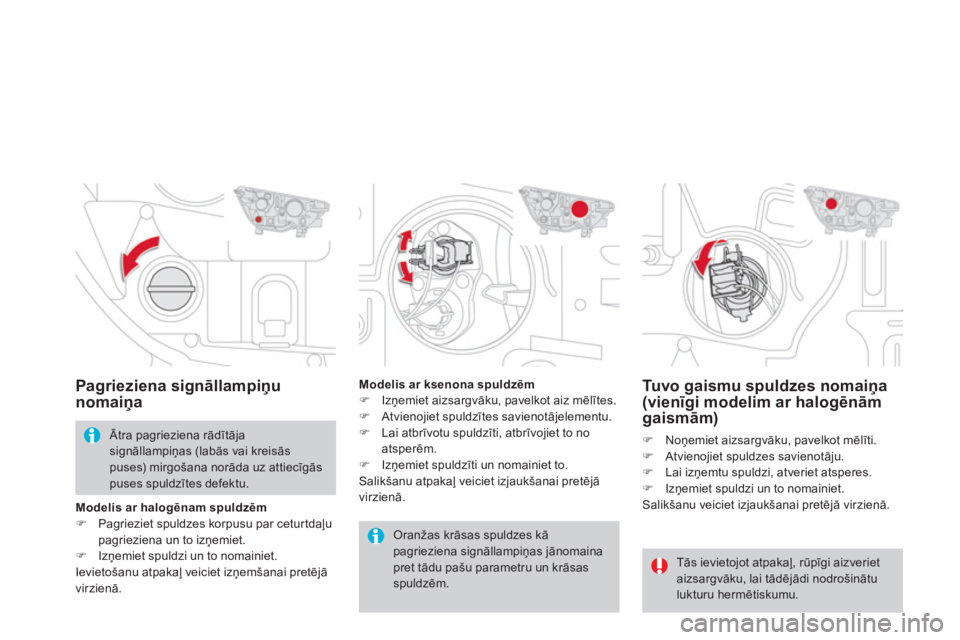

Tuvo gaismu spuldzes nomaiņa (vienīgi modelim ar halogēnāmgaismām)
)Noņemiet aizsargvāku, pavelkot mēlīti.)Atvienojiet spuldzes savienotāju. )Lai izņemtu spuldzi, atveriet atsperes. )Izņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretēj
— virzienā.
Pagrieziena signāllampiņu
nomaiņa

Tās ievietojot atpakaļ, rūpīgi aizverietaizsargvāku, lai tādēj
—di nodrošinātu
lukturu hermētiskumu.
Oran

Praktiskā informācija

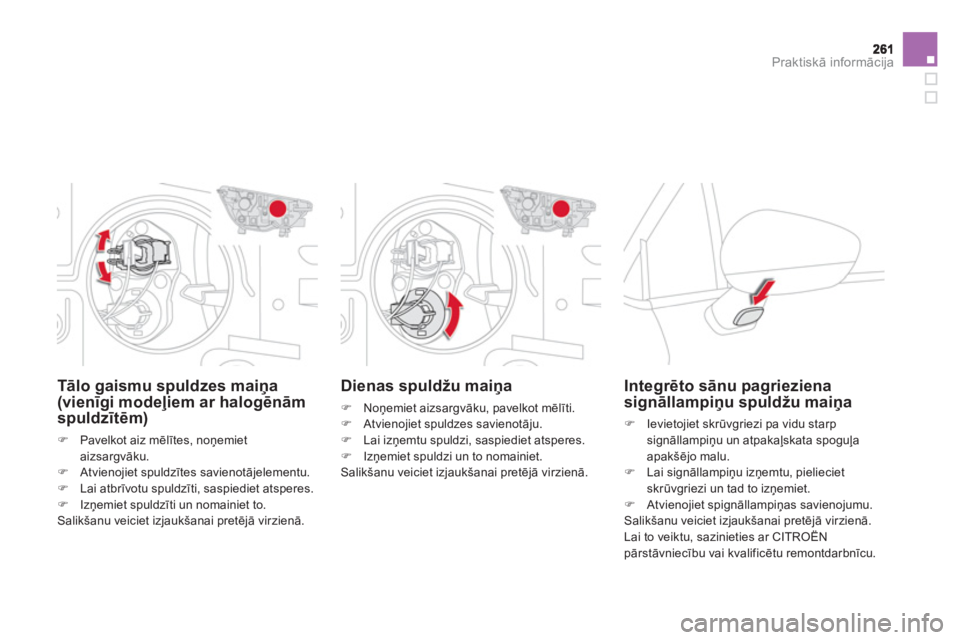

Dienas spuldžu maiņa
)
Noņemiet aizsargvāku, pavelkot mēlīti. )
Atvienojiet spuldzes savienotāju.)
Lai izņemtu spuldzi, saspiediet atsperes. )
Izņemiet spuldzi un to nomainiet.Salikšanu veiciet izjaukšanai pretēj
— virzienā.


Tālo gaismu spuldzes maiņa(vienīgi modeļiem ar halogēnām
spuldzītēm)
)Pavelkot aiz mēlītes, noņemietaizsargvāku.)Atvienojiet spuldzītes savienotājelementu. )Lai atbrīvotu spuldzīti, saspiediet atsperes. )Izņemiet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai pretēj
— virzienā.

Integrēto sānu pagrieziena
signāllampiņu spuldžu maiņa
)
Ievietojiet skrūvgriezi pa vidu starpsignāllampiņu un atpakaļskata spoguļa
apakšējo malu. )
Lai signāllampiņu izņemtu, pielieciet skrūvgriezi un tad to izņemiet.)
Atvienojiet spignāllampiņas savienojumu.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Lai to veiktu, sazinieties ar CITROËN
pārstāvniecību vai kvalificētu remontdarbnīcu.

Sānu apgaismojuma lampiņumaiņa
Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.



Apgaismojuma apmaļu/stāvgaismu lampiņu maiņa

Lai nomainītu šī tipa lampiņas ar diodēm, konsultējieties CITROËN pārstāvniecībā vaikvalificētā remontdarbnīcā.
Miglas lukturu spuldžu maiņa
)Dekoratīvās uzlikas caurumā ievietojietplakanu skrūvgriezi. )Lai atknipsētu bufera dekoratīvo uzliku,pavelciet uz augšu (novietošanas palīgierīces sensors paliek stingri turoties
dekoratīvajā uzlikā). )Izņemiet abas moduļa fiksācijas skrūves un
izņemiet to no savas vietas.)Atvienojiet spuldzes pamatnes savienotāju. )Pagrieziet spuldzes pamatni par ceturtdaļupagrieziena un to izņemiet. )Izņemiet spuldzi un to nomainiet.
Salik

263Praktiskā informācija
1.Stop gaismas (P21/5W).2.Gabarītgaismas (diodes).3.Pagrieziena rādītāji (PY21W oranža).4.Atpakaļgaitas gaisma (P21W).5.
Miglas lukturi (P21W).

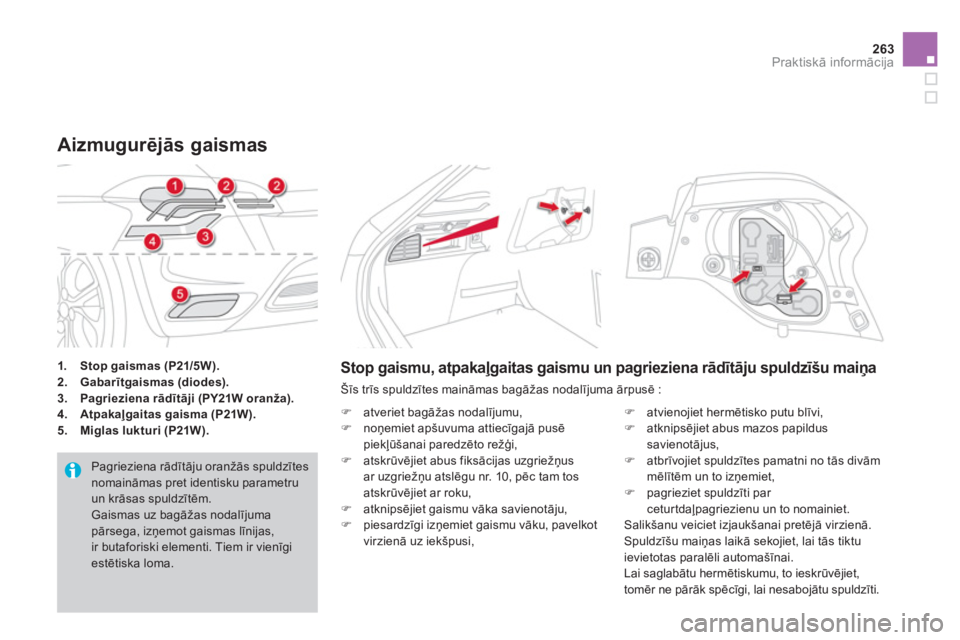

Aizmugurēj
—s gaismas

Pagrieziena rādītāju oranžās spuldzītes nomaināmas pret identisku parametruun krāsas spuldzītēm.
Gaismas uz bagāžas nodalījuma pārsega, izņemot gaismas līnijas,ir butaforiski elementi. Tiem ir vienīgi estētiska loma.
Stop gaismu, atpakaļgaitas gaismu un pagrieziena rādītāju spuldzīšu maiņa
Šīs trīs spuldzītes maināmas bagāžas nodalījuma ārpusē :
)
atveriet bagāžas nodalījumu, )
noņemiet apšuvuma attiecīgajā pusē
piekļūšanai paredzēto režģi, )
atskrūvējiet abus fiksācijas uzgriežņus
ar uzgriežņu atslēgu nr. 10, pēc tam tos
atskrūvējiet ar roku,
)
atknipsējiet gaismu vāka savienotāju,)
piesardzīgi izņemiet gaismu vāku, pavelkot
virzienā uz iekšpusi,
)
atvienojiet hermētisko putu blīvi, )
atknipsējiet abus mazos papildus savienotājus, )
atbrīvojiet spuldzītes pamatni no tās divām mēl
¯tēm un to izņemiet,)
pagrieziet spuldzīti par ceturtdaļpagriezienu un to nomainiet.
Salikšanu veiciet izjaukšanai pretēj
— virzienā.
Spuldzīšu maiņas laikā seko
jiet, lai tās tiktu
ievietotas paralēli automašīnai.
Lai sa
glabātu hermētiskumu, to ieskrūvējiet,
tomēr ne pārāk spēcīgi, lai nesabojātu spuldzīti.

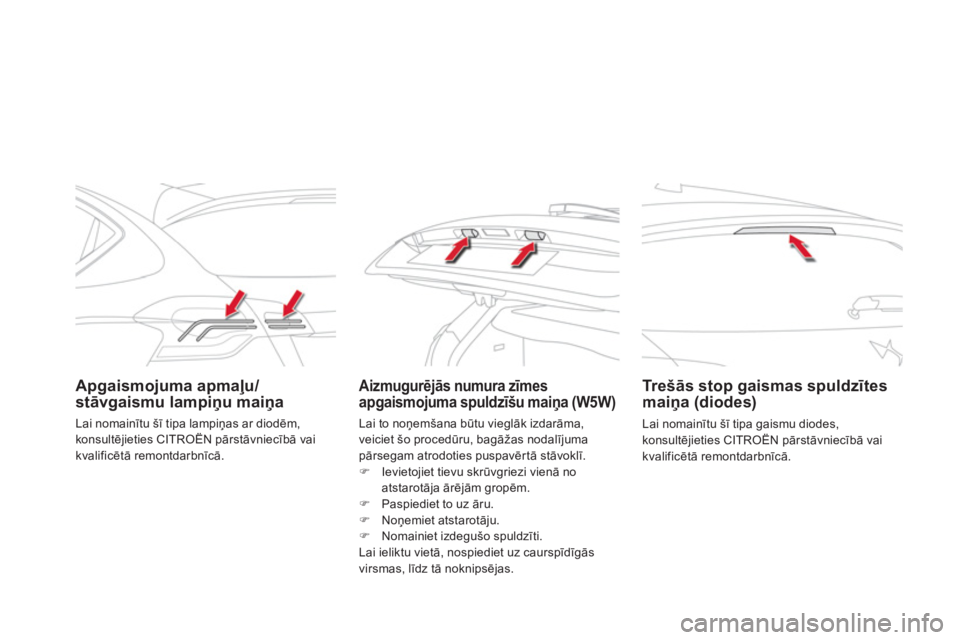

Apgaismojuma apmaļu/stāvgaismu lampiņu maiņaAizmugurēj
—s numura zīmes
apgaismojuma spuldzīšu maiņa (W5W)


Tr e šās stop gaismas spuldzītes maiņa (diodes)

Lai nomainītu šī tipa gaismu diodes,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā. Lai nomainītu šī tipa lampiņas ar diodēm,
konsultē
jieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā. Lai to noņemšana būtu vie
glāk izdarāma,
veiciet šo procedūru, bagāžas nodalījuma
pārsegam atrodoties puspavērtā stāvoklī.
)
Ievietojiet tievu skrūvgriezi vienā no
atstarotāja ārēj
—m gropēm. )
Paspiediet to uz āru. )
Noņemiet atstarotāju.)
Nomainiet izdegušo spuldzīti.
Lai ieliktu vietā, nospiediet uz caurspīd
¯g
—s
virsmas, līdz tā noknipsējas.

265
Praktiskā informācija

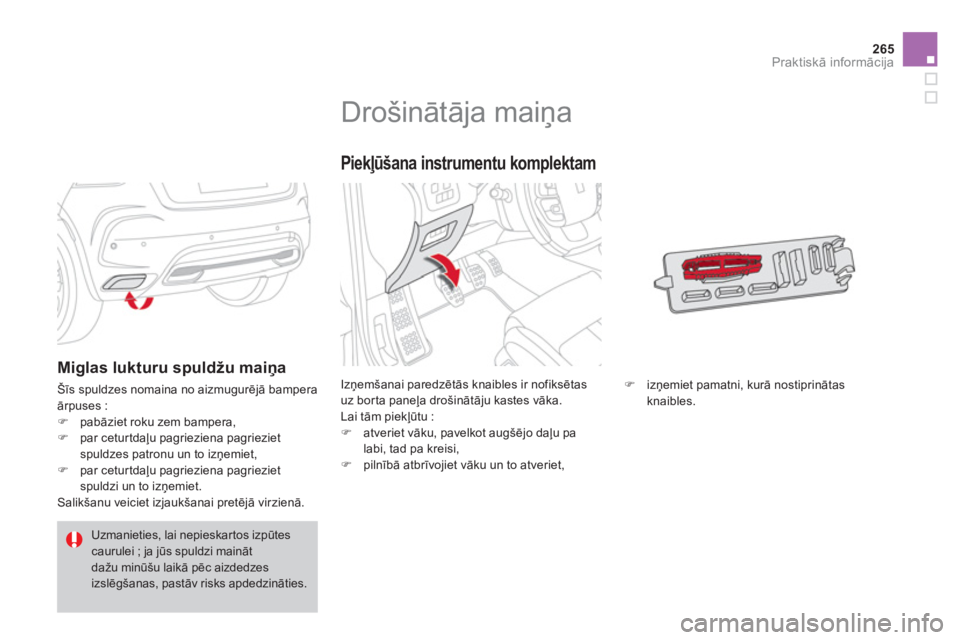

Drošinātāja maiņa
Izņemšanai paredzētās knaibles ir nofiksētas uz bor ta paneļa drošinātāju kastes vāka.
Lai tām piekļūtu :
)
atveriet vāku, pavelkot augšējo daļu pa labi, tad pa kreisi, )
pilnībā atbrīvojiet vāku un to atveriet,
Piekļūšana instrumentu komplektam
)
izņemiet pamatni, kurā nostiprinātas knaibles.

Miglas lukturu spuldžu maiņa

Šīs spuldzes nomaina no aizmugurēj
— bampera ārpuses : )pabāziet roku zem bampera, )par ceturtdaļu pagrieziena pagrieziet spuldzes patronu un to izņemiet,)par ceturtdaļu pagrieziena pagrieziet spuldzi un to izņemiet.
Salikšanu veiciet izjaukšanai pretēj
— virzienā.

Uzmanieties, lai nepieskartos izpūtes caurulei ; ja jūs spuldzi mainātdažu minūšu laikā pēc aizdedzes izslēgšanas, pastāv risks apdedzināties.

Elektrisko aksesuāruizstādīšana
Jūsu automašīnas elektriskā sistēmaparedzēta, lai tajā varētu darbotiessērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu cituaprīkojumu vai aksesuārus, sazinietiesar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.

CITROËN nav nekādā veidā atbildīgs par nodarītajiem materiālajiem zaudējumiem vai darbībastraucējumiem, kas radušies jūsuautomašīnai sakarā ar CITROËNneizplatītiem un neieteiktiemaksesuāriem, kas uzstādīti, neievērojotinstrukcijas, īpaši papildu aparātiem, kuru kopējais patēriņš pārsniedz 10 miliampērus.
Pirms drošinātā
ja nomaiņas vispirmsnepieciešams :)noskaidrot bojājuma cēloni un to novērst,)izslēgt visus elektrības patērētājus, )imobilizēt automašīnu un izslēgt aizdedzi, )noskaidrot drošinātāja atrašanos, izmantojot atbilstības tabulas un shēmas, kas atrodamas nākamajās lapās.

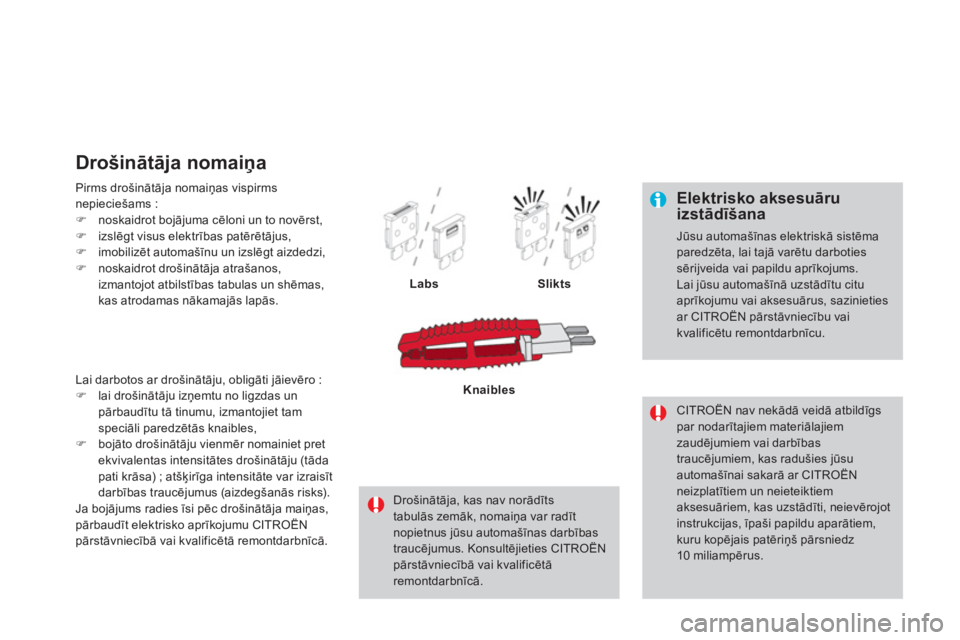

Drošinātāja nomaiņa
LabsSlikts
Drošinātāja, kas nav norādītstabulās zemāk, nomaiņa var radīt nopietnus jūsu automašīnas darbībastraucējumus. Konsultējieties CITROËNpārstāvniecībā vai kvalificētā remontdarbnīcā.
KnaiblesLai darbotos ar drošinātāju, obligāti jāievēro :)lai drošinātāju izņemtu no ligzdas unpārbaudītu tā tinumu, izmantojiet tam
speciāli paredzētās knaibles,
)bojāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju (tādapati krāsa) ; atšķirīga intensitāte var izraisīt
darbības traucējumus (aizdegšanās risks).
Ja bojājums radies īsi pēc drošinātāja maiņas, pārbaudīt elektrisko aprīkojumu CITROËNpārstāvniecībā vai kvalificētā remontdarbnīcā.

267
Praktiskā informācija


Drošinātāji borta panelī

Drošinātāju bloki atrodas bor ta paneļa
apakšdaļā (kreisā puse).
Piekļūšana drošinātājiem
)
Skatīt sadaļu "Piekļūšana instrumentu
komplektam".

Bloks 1
Drošinātājs N°IntensitāteFunkcijas
F8
3 A Signalizācijas signāls, signalizācijas kalkulators.
F13 10 A
Piesmēķētājs.
F1410 A
12 V ligzda bagāžas nodalījumā.
F1
63 A Lielā daudzfunkcionālā nodalījuma apgaismojums, aizmugurējie
karšu lasītāji, cimdu nodalījuma apgaismojums.
F17
3 A Saulessarga apgaismojums, priekšējie karsu lasītāji.
F2
815 A Auto magnetola, auto magnetola (iebūvētā iekārta).
F3
020 A Aizmugurējais stikla tīrītājs.
F32 10 A
Hi-Fi pastiprinātā
js.
Bloks 2
Drošinātāja Nr.
IntensitāteFunkcijas
F3
615 A Aizmugurēj
— 12 V ligzda.
F37
- Nav izmantots.
F38
- Nav izmantots.
F3
9 -
Nav izmantots.
F4
025 A
230 V/50 Hz ligzda.
Drošinātāju tabula
