6Betriebskontrolle
Einige Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt weiterhin erleuchtet
. Der Schlüssel kann auch dann
aufleuchten, wenn Sie die im
Wartungsplan des Herstellers
angegebene Wartungsfrist seit der
letzten Wartung überschritten haben.
Bei den Diesel BlueHDi-Versionen
kann der Schlüssel auch vorzeitig
aufleuchten, je nach Grad der
Verschlechterung des Motoröls,
was von den Fahrbedingungen des
Fahrzeugs abhängt.

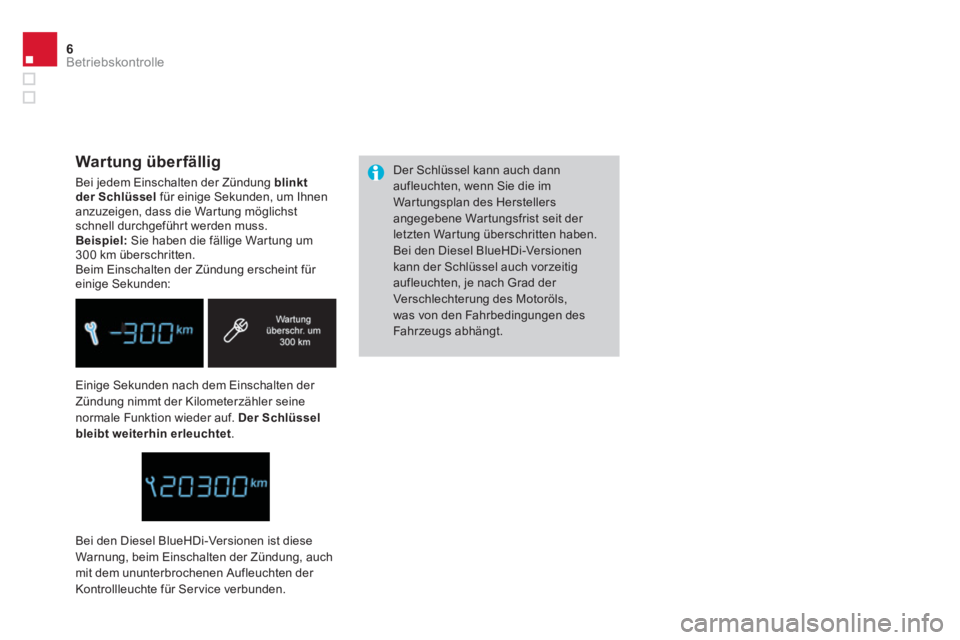

Wartung überfällig
Bei jedem Einschalten der Zündung blinkt
der Schlüssel
für einige Sekunden, um Ihnen
anzuzeigen, dass die Wartung möglichst
schnell durchgeführt werden muss.
Beispiel:
Sie haben die fällige Wartung um
300 km überschritten.
Beim Einschalten der Zündung erscheint für
einige Sekunden:
Bei den Diesel BlueHDi-Versionen ist diese
Warnung, beim Einschalten der Zündung, auch
mit dem ununterbrochenen Aufleuchten der
Kontrollleuchte für Service verbunden.
Page 412 of 431

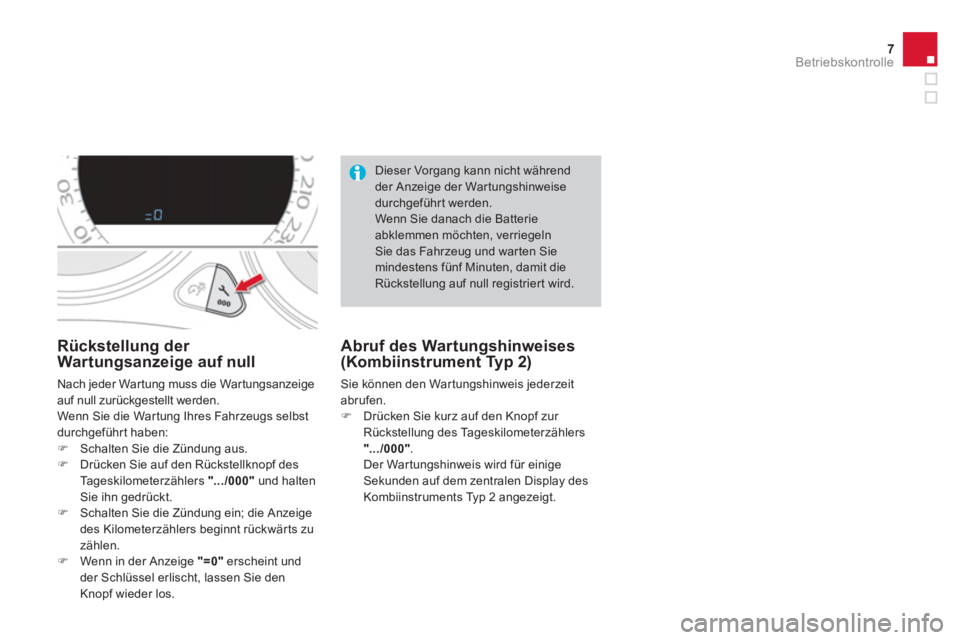

7Betriebskontrolle
Rückstellung der
Wartungsanzeige auf null
Nach jeder Wartung muss die Wartungsanzeige
auf null zurückgestellt werden.
Wenn Sie die Wartung Ihres Fahrzeugs selbst
durchgeführt haben:
)
Schalten Sie die Zündung aus.
)
Drücken Sie auf den Rückstellknopf des
Tageskilometerzählers ".../000"
und halten
Sie ihn gedrückt.
)
Schalten Sie die Zündung ein; die Anzeige
des Kilometerzählers beginnt rückwärts zu
zählen.
)
Wenn in der Anzeige "=0"
erscheint und
der Schlüssel erlischt, lassen Sie den
Knopf wieder los. Dieser Vorgang kann nicht während
der Anzeige der Wartungshinweise
durchgeführt werden.
Wenn Sie danach die Batterie
abklemmen möchten, verriegeln
Sie das Fahrzeug und warten Sie
mindestens fünf Minuten, damit die
Rückstellung auf null registriert wird.
Abruf des Wartungshinweises
(Kombiinstrument Typ 2)
Sie können den Wartungshinweis jederzeit
abrufen.
)
Drücken Sie kurz auf den Knopf zur
Rückstellung des Tageskilometerzählers
".../000"
.
Der Wartungshinweis wird für einige
Sekunden auf dem zentralen Display des
Kombiinstruments Typ 2 angezeigt.
Page 413 of 431

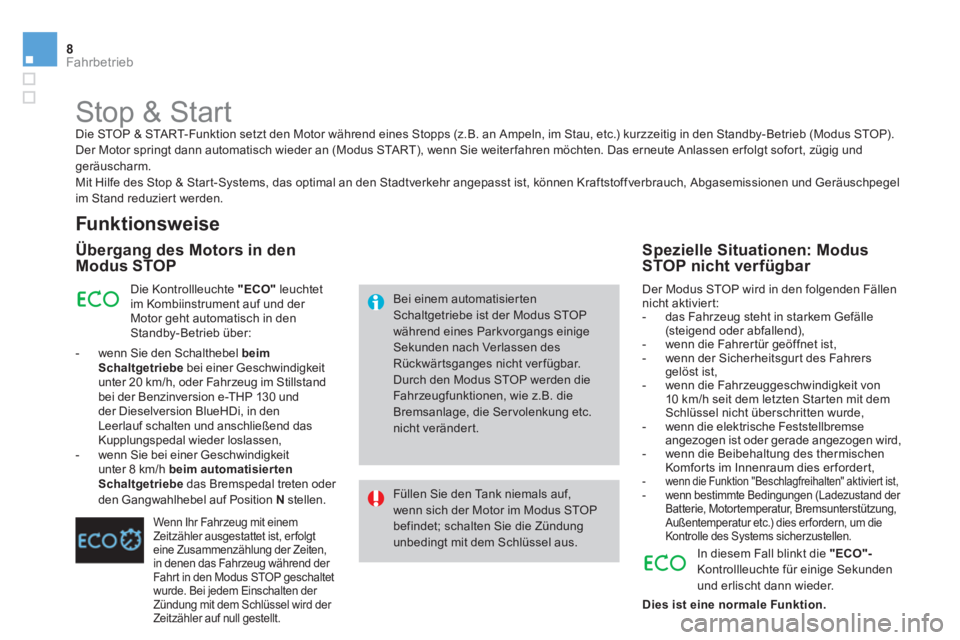

8Fahrbetrieb
Stop & Start
Die STOP & START-Funktion setzt den Motor während eines Stopps (z.B. an Ampeln, im Stau, etc.) kurzzeitig in den Standby-Betrieb (Modus STOP).
Der Motor springt dann automatisch wieder an (Modus START), wenn Sie weiter fahren möchten. Das erneute Anlassen er folgt sofort, zügig und
geräuscharm.
Mit Hilfe des Stop & Start-Systems, das optimal an den Stadtverkehr angepasst ist, können Kraftstoffverbrauch, Abgasemissionen und Geräuschpegel
im Stand reduziert werden.
Funk tionsweise
Übergang des Motors in den
Modus STOP
Bei einem automatisierten
Schaltgetriebe ist der Modus STOP
während eines Parkvorgangs einige
Sekunden nach Verlassen des
Rückwärtsganges nicht ver fügbar.
Durch den Modus STOP werden die
Fahrzeugfunktionen, wie z.B. die
Bremsanlage, die Servolenkung etc.
nicht verändert.
Füllen Sie den Tank niemals auf,
wenn sich der Motor im Modus STOP
befindet; schalten Sie die Zündung
unbedingt mit dem Schlüssel aus. Die Kontrollleuchte "ECO"
leuchtet
im Kombiinstrument auf und der
Motor geht automatisch in den
Standby-Betrieb über:
- wenn Sie den Schalthebel beim
Schaltgetriebe
bei einer Geschwindigkeit
unter 20 km/h, oder Fahrzeug im Stillstand
bei der Benzinversion e-THP 130 und
der Dieselversion BlueHDi, in den
Leerlauf schalten und anschließend das
Kupplungspedal wieder loslassen,
- wenn Sie bei einer Geschwindigkeit
unter 8 km/h beim automatisierten
Schaltgetriebe
das Bremspedal treten oder
den Gangwahlhebel auf Position N
stellen.
Wenn Ihr Fahrzeug mit einem
Zeitzähler ausgestattet ist, erfolgt
eine Zusammenzählung der Zeiten,
in denen das Fahrzeug während der
Fahrt in den Modus STOP geschaltet
wurde. Bei jedem Einschalten der
Zündung mit dem Schlüssel wird der
Zeitzähler auf null gestellt.
Der Modus STOP wird in den folgenden Fällen
nicht aktiviert:
- das Fahrzeug steht in starkem Gefälle
(steigend oder abfallend),
- wenn die Fahrertür geöffnet ist,
- wenn der Sicherheitsgurt des Fahrers
gelöst ist,
- wenn die Fahrzeuggeschwindigkeit von
10 km/h seit dem letzten Starten mit dem
Schlüssel nicht überschritten wurde,
- wenn die elektrische Feststellbremse
angezogen ist oder gerade angezogen wird,
- wenn die Beibehaltung des thermischen
Komforts im Innenraum dies er fordert,
- wenn die Funktion "Beschlagfreihalten" aktiviert ist,
- wenn bestimmte Bedingungen (Ladezustand der
Batterie, Motortemperatur, Bremsunterstützung,
Außentemperatur etc.) dies er fordern, um die
Kontrolle des Systems sicherzustellen.
Spezielle Situationen: Modus
STOP nicht verfügbar
In diesem Fall blinkt die "ECO"-
Kontrollleuchte für einige Sekunden
und erlischt dann wieder.
Dies ist eine normale Funktion.
Page 414 of 431

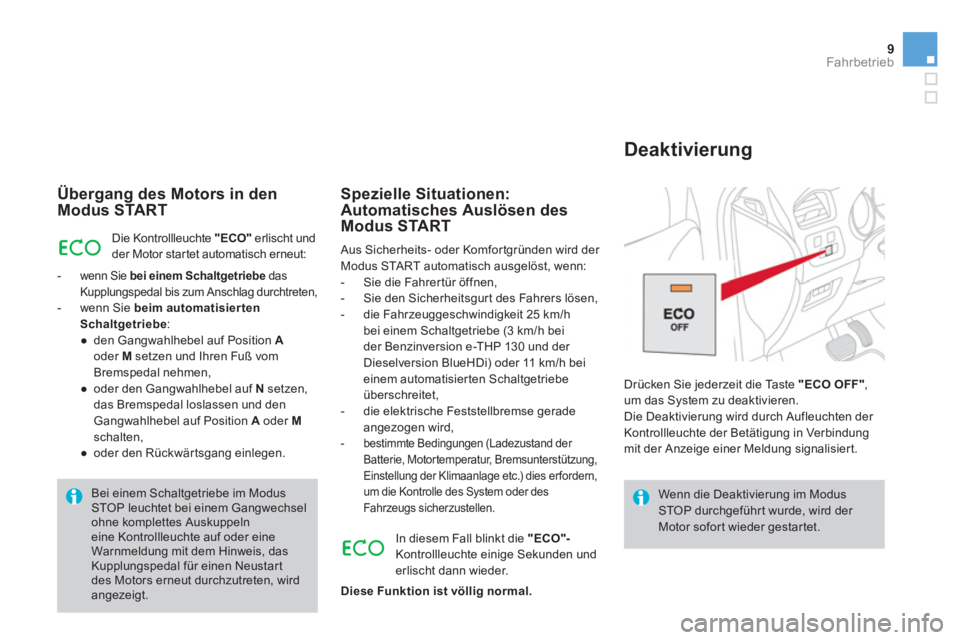

9Fahrbetrieb
Übergang des Motors in den
Modus START
Die Kontrollleuchte "ECO"
erlischt und
der Motor startet automatisch erneut:
- wenn Sie bei einem Schaltgetriebe
das
Kupplungspedal bis zum Anschlag durchtreten,
- wenn Sie beim automatisier ten
Schaltgetriebe
:
●
den Gangwahlhebel auf Position A
oder M
setzen und Ihren Fuß vom
Bremspedal nehmen,
●
oder den Gangwahlhebel auf N
setzen,
das Bremspedal loslassen und den
Gangwahlhebel auf Position A
oder M
schalten,
●
oder den Rückwärtsgang einlegen.
Spezielle Situationen:
Automatisches Auslösen des
Modus START
Wenn die Deaktivierung im Modus
STOP durchgeführt wurde, wird der
Motor sofort wieder gestartet. Bei einem Schaltgetriebe im Modus
STOP leuchtet bei einem Gangwechsel
ohne komplettes Auskuppeln
eine Kontrollleuchte auf oder eine
Warnmeldung mit dem Hinweis, das
Kupplungspedal für einen Neustart
des Motors erneut durchzutreten, wird
angezeigt.
Drücken Sie jederzeit die Taste "ECO OFF"
,
um das System zu deaktivieren.
Die Deaktivierung wird durch Aufleuchten der
Kontrollleuchte der Betätigung in Verbindung
mit der Anzeige einer Meldung signalisiert.
Deaktivierung
In diesem Fall blinkt die "ECO"-
Kontrollleuchte einige Sekunden und
erlischt dann wieder.
Diese Funktion ist völlig normal.
Aus Sicherheits- oder Komfortgründen wird der
Modus START automatisch ausgelöst, wenn:
- Sie die Fahrertür öffnen,
- Sie den Sicherheitsgurt des Fahrers lösen,
- die Fahrzeuggeschwindigkeit 25 km/h
bei einem Schaltgetriebe (3 km/h bei
der Benzinversion e-THP 130 und der
Dieselversion BlueHDi) oder 11 km/h bei
einem automatisierten Schaltgetriebe
überschreitet,
- die elektrische Feststellbremse gerade
angezogen wird,
- bestimmte Bedingungen (Ladezustand der
Batterie, Motortemperatur, Bremsunterstützung,
Einstellung der Klimaanlage etc.) dies er fordern,
um die Kontrolle des System oder des
Fahrzeugs sicherzustellen.
Page 415 of 431

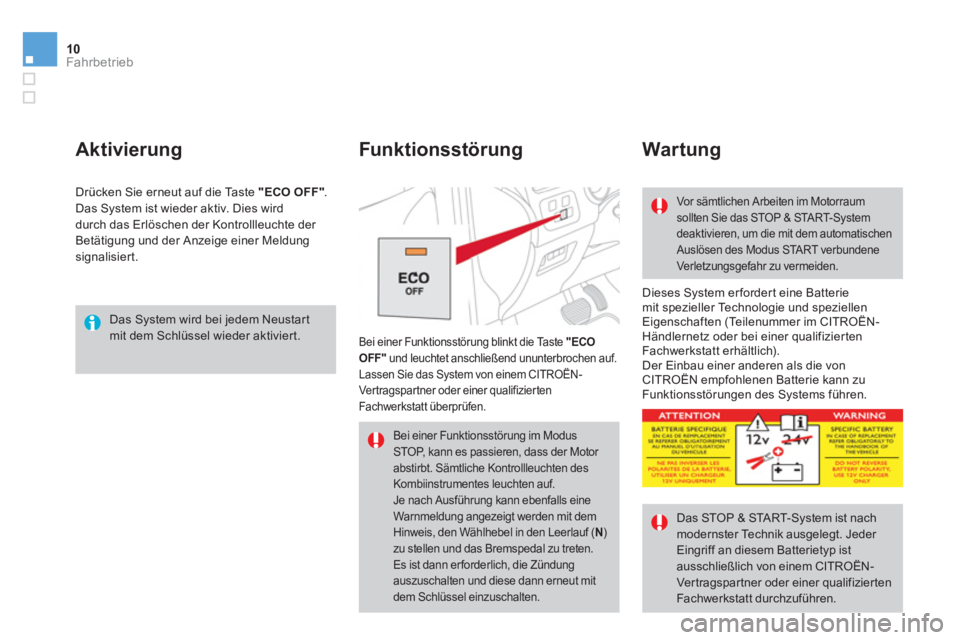

10Fahrbetrieb
Das System wird bei jedem Neustart
mit dem Schlüssel wieder aktiviert.
Aktivierung
Dieses System erfordert eine Batterie
mit spezieller Technologie und speziellen
Eigenschaften (Teilenummer im CITROËN-
Händlernetz oder bei einer qualifizierten
Fachwerkstatt erhältlich).
Der Einbau einer anderen als die von
CITROËN empfohlenen Batterie kann zu
Funktionsstörungen des Systems führen.
Bei einer Funktionsstörung blinkt die Taste "ECO
OFF"
und leuchtet anschließend ununterbrochen auf.
Lassen Sie das System von einem CITROËN-
Vertragspartner oder einer qualifizierten
Fachwerkstatt überprüfen.
Funk tionsstör ung
War tung
Vor sämtlichen Arbeiten im Motorraum
sollten Sie das STOP & START-System
deaktivieren, um die mit dem automatischen
Auslösen des Modus START verbundene
Verletzungsgefahr zu vermeiden.
Das STOP & START-System ist nach
modernster Technik ausgelegt. Jeder
Eingriff an diesem Batterietyp ist
ausschließlich von einem CITROËN-
Vertragspartner oder einer qualifizierten
Fachwerkstatt durchzuführen. Drücken Sie erneut auf die Taste "ECO OFF"
.
Das System ist wieder aktiv. Dies wird
durch das Erlöschen der Kontrollleuchte der
Betätigung und der Anzeige einer Meldung
signalisiert.
Bei einer Funktionsstörung im Modus
STOP, kann es passieren, dass der Motor
abstirbt. Sämtliche Kontrollleuchten des
Kombiinstrumentes leuchten auf.
Je nach Ausführung kann ebenfalls eine
Warnmeldung angezeigt werden mit dem
Hinweis, den Wählhebel in den Leerlauf ( N
)
zu stellen und das Bremspedal zu treten.
Es ist dann er forderlich, die Zündung
auszuschalten und diese dann erneut mit
dem Schlüssel einzuschalten.
Page 416 of 431

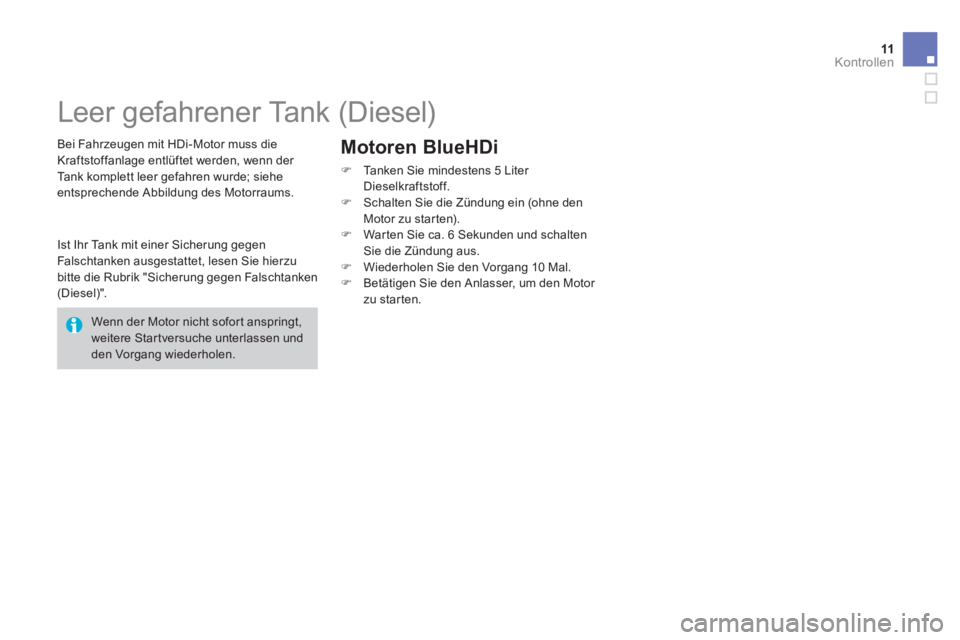

11Kontrollen
Leer gefahrener Tank (Diesel)
Bei Fahrzeugen mit HDi-Motor muss die Kraftstoffanlage entlüftet werden, wenn der Tank komplett leer gefahren wurde; siehe entsprechende Abbildung des Motorraums.
Ist Ihr Tank mit einer Sicherung gegen Falschtanken ausgestattet, lesen Sie hierzu bitte die Rubrik "Sicherung gegen Falschtanken (Diesel)".
Wenn der Motor nicht sofort anspringt, weitere Startversuche unterlassen und den Vorgang wiederholen.
Motoren BlueHDi
) Tanken Sie mindestens 5 Liter Dieselkraftstoff. ) Schalten Sie die Zündung ein (ohne den Motor zu starten). ) Warten Sie ca. 6 Sekunden und schalten Sie die Zündung aus. ) Wiederholen Sie den Vorgang 10 Mal. ) Betätigen Sie den Anlasser, um den Motor zu starten.
Page 417 of 431

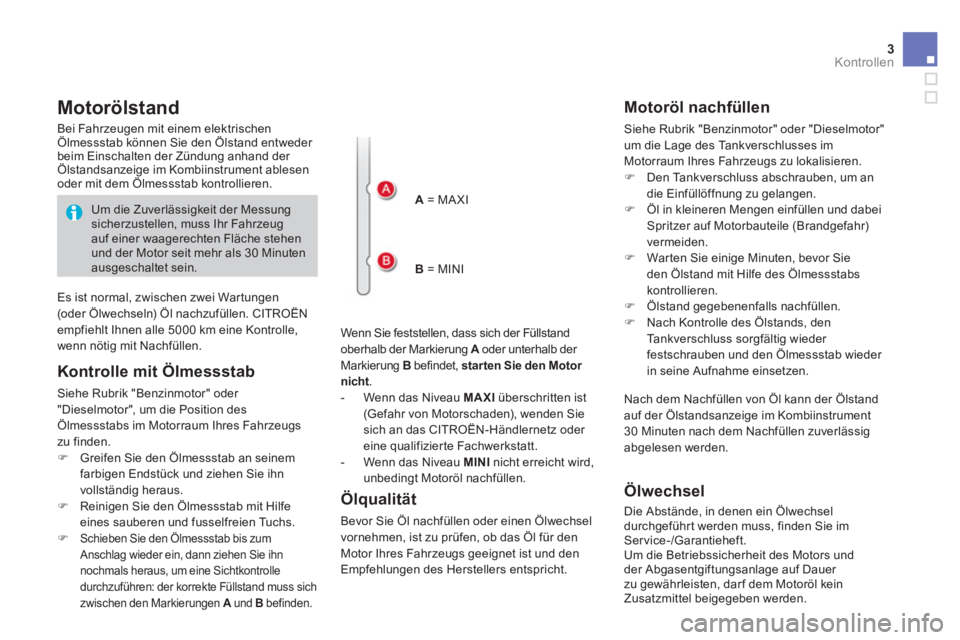

3Kontrollen
Motorölstand
Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung A
oder unterhalb der
Markierung B
befindet, star ten Sie den Motor
nicht
.
- Wenn das Niveau MAXI
überschritten ist
(Gefahr von Motorschaden), wenden Sie
sich an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
- Wenn das Niveau MINI
nicht erreicht wird,
unbedingt Motoröl nachfüllen.
Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand entweder
beim Einschalten der Zündung anhand der
Ölstandsanzeige im Kombiinstrument ablesen
oder mit dem Ölmessstab kontrollieren.
Es ist normal, zwischen zwei Wartungen
(oder Ölwechseln) Öl nachzufüllen. CITROËN
empfiehlt Ihnen alle 5000 km eine Kontrolle,
wenn nötig mit Nachfüllen.
Kontrolle mit Ölmessstab
Siehe Rubrik "Benzinmotor" oder
"Dieselmotor", um die Position des
Ölmessstabs im Motorraum Ihres Fahrzeugs
zu finden.
)
Greifen Sie den Ölmessstab an seinem
farbigen Endstück und ziehen Sie ihn
vollständig heraus.
)
Reinigen Sie den Ölmessstab mit Hilfe
eines sauberen und fusselfreien Tuchs.
)
Schieben Sie den Ölmessstab bis zum
Anschlag wieder ein, dann ziehen Sie ihn
nochmals heraus, um eine Sichtkontrolle
durchzuführen: der korrekte Füllstand muss sich
zwischen den Markierungen A
und B
befinden.
A
= MA XI
B
= MINI
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
Motoröl nachfüllen
Siehe Rubrik "Benzinmotor" oder "Dieselmotor"
um die Lage des Tankverschlusses im
Motorraum Ihres Fahrzeugs zu lokalisieren.
)
Den Tankverschluss abschrauben, um an
die Einfüllöffnung zu gelangen.
)
Öl in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
)
Warten Sie einige Minuten, bevor Sie
den Ölstand mit Hilfe des Ölmessstabs
kontrollieren.
)
Ölstand gegebenenfalls nachfüllen.
)
Nach Kontrolle des Ölstands, den
Tankverschluss sorgfältig wieder
festschrauben und den Ölmessstab wieder
in seine Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der Ölstand
auf der Ölstandsanzeige im Kombiinstrument
30 Minuten nach dem Nachfüllen zuverlässig
abgelesen werden.
Ölwechsel
Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, finden Sie im
Service-/Garantieheft.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, dar f dem Motoröl kein
Zusatzmittel beigegeben werden.
Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug
auf einer waagerechten Fläche stehen
und der Motor seit mehr als 30 Minuten
ausgeschaltet sein.
Page 418 of 431

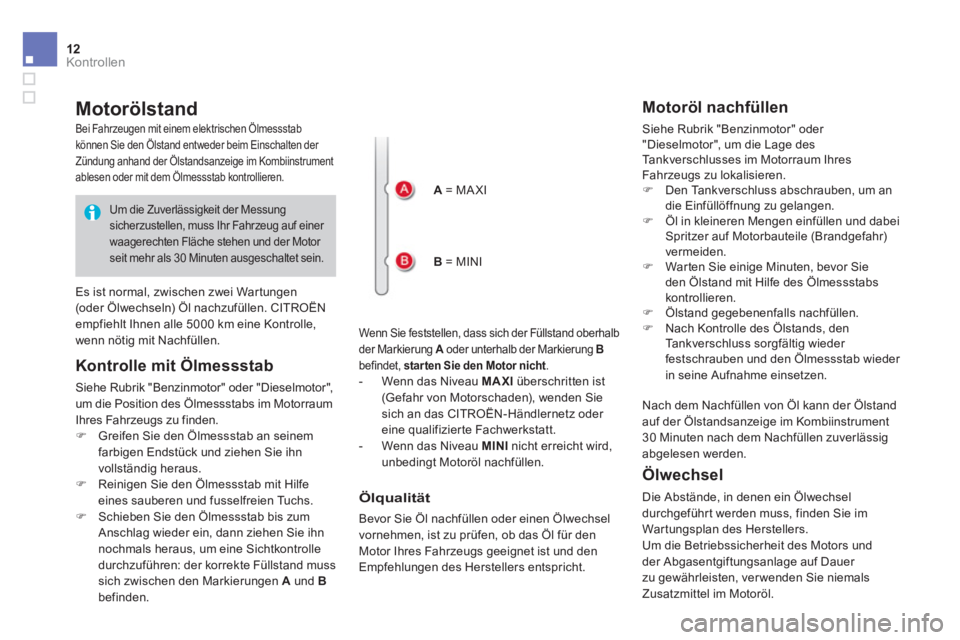

12Kontrollen
Motorölstand
Wenn Sie feststellen, dass sich der Füllstand oberhalb der Markierung A oder unterhalb der Markierung B befindet, star ten Sie den Motor nicht .
- Wenn das Niveau MAXI überschritten ist (Gefahr von Motorschaden), wenden Sie sich an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt. - Wenn das Niveau MINI nicht erreicht wird, unbedingt Motoröl nachfüllen.
Bei Fahrzeugen mit einem elektrischen Ölmessstab können Sie den Ölstand entweder beim Einschalten der Zündung anhand der Ölstandsanzeige im Kombiinstrument ablesen oder mit dem Ölmessstab kontrollieren.
Es ist normal, zwischen zwei Wartungen (oder Ölwechseln) Öl nachzufüllen. CITROËN empfiehlt Ihnen alle 5000 km eine Kontrolle, wenn nötig mit Nachfüllen.
Kontrolle mit Ölmessstab
Siehe Rubrik "Benzinmotor" oder "Dieselmotor", um die Position des Ölmessstabs im Motorraum Ihres Fahrzeugs zu finden. ) Greifen Sie den Ölmessstab an seinem farbigen Endstück und ziehen Sie ihn vollständig heraus. ) Reinigen Sie den Ölmessstab mit Hilfe eines sauberen und fusselfreien Tuchs. ) Schieben Sie den Ölmessstab bis zum Anschlag wieder ein, dann ziehen Sie ihn nochmals heraus, um eine Sichtkontrolle durchzuführen: der korrekte Füllstand muss sich zwischen den Markierungen A und B befinden.
A = MA XI
B = MINI
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel vornehmen, ist zu prüfen, ob das Öl für den Motor Ihres Fahrzeugs geeignet ist und den Empfehlungen des Herstellers entspricht.
Motoröl nachfüllen
Siehe Rubrik "Benzinmotor" oder "Dieselmotor", um die Lage des Tankverschlusses im Motorraum Ihres Fahrzeugs zu lokalisieren. ) Den Tankverschluss abschrauben, um an die Einfüllöffnung zu gelangen. ) Öl in kleineren Mengen einfüllen und dabei Spritzer auf Motorbauteile (Brandgefahr) vermeiden. ) Warten Sie einige Minuten, bevor Sie den Ölstand mit Hilfe des Ölmessstabs kontrollieren. ) Ölstand gegebenenfalls nachfüllen. ) Nach Kontrolle des Ölstands, den Tankverschluss sorgfältig wieder festschrauben und den Ölmessstab wieder in seine Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der Ölstand auf der Ölstandsanzeige im Kombiinstrument 30 Minuten nach dem Nachfüllen zuverlässig abgelesen werden.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführt werden muss, finden Sie im Wartungsplan des Herstellers. Um die Betriebssicherheit des Motors und der Abgasentgiftungsanlage auf Dauer zu gewährleisten, ver wenden Sie niemals Zusatzmittel im Motoröl.
Um die Zuverlässigkeit der Messung sicherzustellen, muss Ihr Fahrzeug auf einer waagerechten Fläche stehen und der Motor seit mehr als 30 Minuten ausgeschaltet sein.
Page 419 of 431
13Kontrollen

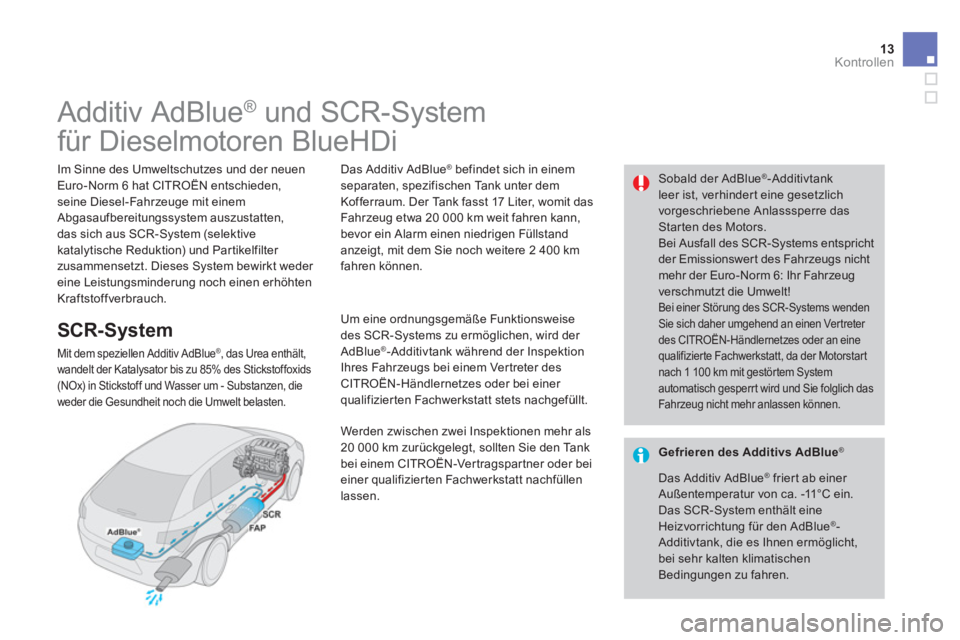

Additiv AdBlue ® und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen Euro-Norm 6 hat CITROËN entschieden, seine Diesel-Fahrzeuge mit einem Abgasaufbereitungssystem auszustatten, das sich aus SCR-System (selektive katalytische Reduktion) und Partikelfilter zusammensetzt. Dieses System bewirkt weder eine Leistungsminderung noch einen erhöhten Kraftstoffverbrauch.
Sobald der AdBlue ® -Additivtank leer ist, verhindert eine gesetzlich vorgeschriebene Anlasssperre das Starten des Motors. Bei Ausfall des SCR-Systems entspricht der Emissionswert des Fahrzeugs nicht mehr der Euro-Norm 6: Ihr Fahrzeug verschmutzt die Umwelt!
Bei einer Störung des SCR-Systems wenden Sie sich daher umgehend an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt, da der Motorstart nach 1 100 km mit gestörtem System automatisch gesperrt wird und Sie folglich das Fahrzeug nicht mehr anlassen können.
SCR-System
Mit dem speziellen Additiv AdBlue ® , das Urea enthält, wandelt der Katalysator bis zu 85% des Stickstoffoxids (NOx) in Stickstoff und Wasser um - Substanzen, die weder die Gesundheit noch die Umwelt belasten.
Das Additiv AdBlue ® befindet sich in einem separaten, spezifischen Tank unter dem Kofferraum. Der Tank fasst 17 Liter, womit das Fahrzeug etwa 20 000 km weit fahren kann, bevor ein Alarm einen niedrigen Füllstand anzeigt, mit dem Sie noch weitere 2 400 km fahren können.
Um eine ordnungsgemäße Funktionsweise des SCR-Systems zu ermöglichen, wird der AdBlue ® -Additivtank während der Inspektion Ihres Fahrzeugs bei einem Vertreter des CITROËN-Händlernetzes oder bei einer qualifizierten Fachwerkstatt stets nachgefüllt.
Werden zwischen zwei Inspektionen mehr als 20 000 km zurückgelegt, sollten Sie den Tank bei einem CITROËN-Vertragspartner oder bei einer qualifizierten Fachwerkstatt nachfüllen lassen.
Gefrieren des Additivs AdBlue ®
Das Additiv AdBlue ® friert ab einer Außentemperatur von ca. -11°C ein. Das SCR-System enthält eine Heizvorrichtung für den AdBlue ® - Additivtank, die es Ihnen ermöglicht, bei sehr kalten klimatischen Bedingungen zu fahren.
Page 420 of 431

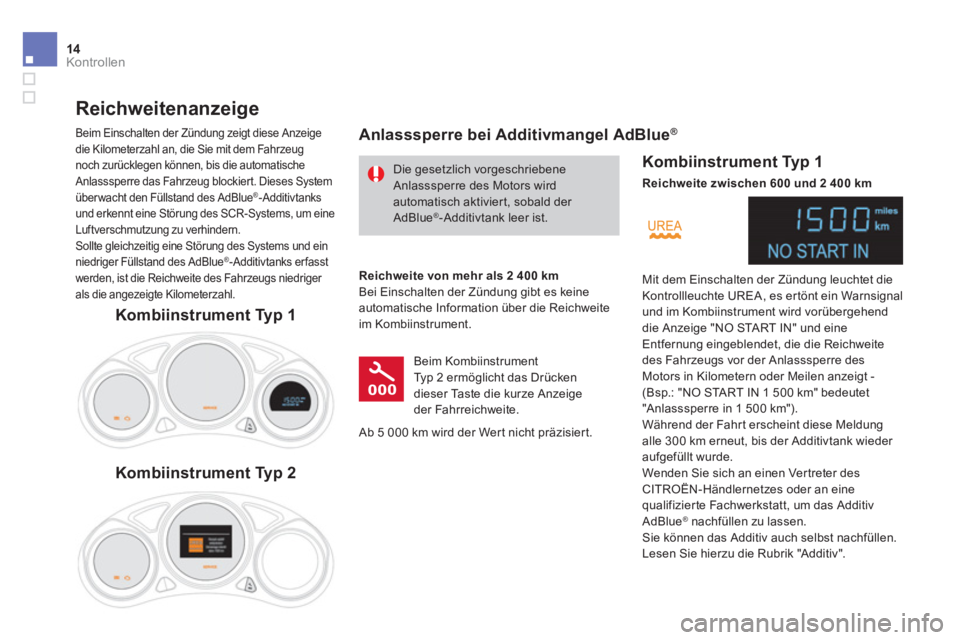

14Kontrollen
Die gesetzlich vorgeschriebene Anlasssperre des Motors wird automatisch aktiviert, sobald der AdBlue ® -Additivtank leer ist.
Reichweitenanzeige
Beim Einschalten der Zündung zeigt diese Anzeige die Kilometerzahl an, die Sie mit dem Fahrzeug noch zurücklegen können, bis die automatische Anlasssperre das Fahrzeug blockiert. Dieses System über wacht den Füllstand des AdBlue ® -Additivtanks und erkennt eine Störung des SCR-Systems, um eine Luftverschmutzung zu verhindern. Sollte gleichzeitig eine Störung des Systems und ein niedriger Füllstand des AdBlue ® -Additivtanks erfasst werden, ist die Reichweite des Fahrzeugs niedriger als die angezeigte Kilometerzahl.
Anlasssperre bei Additivmangel AdBlue ®
Reichweite von mehr als 2 400 km Bei Einschalten der Zündung gibt es keine automatische Information über die Reichweite im Kombiinstrument.
Beim Kombiinstrument Typ 2 ermöglicht das Drücken dieser Taste die kurze Anzeige der Fahrreichweite.
Kombiinstrument Typ 1
Reichweite zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet die Kontrollleuchte UREA, es ertönt ein Warnsignal und im Kombiinstrument wird vorübergehend die Anzeige "NO START IN" und eine Entfernung eingeblendet, die die Reichweite des Fahrzeugs vor der Anlasssperre des Motors in Kilometern oder Meilen anzeigt - (Bsp.: "NO START IN 1 500 km" bedeutet "Anlasssperre in 1 500 km"). Während der Fahrt erscheint diese Meldung alle 300 km erneut, bis der Additivtank wieder aufgefüllt wurde. Wenden Sie sich an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt, um das Additiv AdBlue ® nachfüllen zu lassen. Sie können das Additiv auch selbst nachfüllen. Lesen Sie hierzu die Rubrik "Additiv".
Ab 5 000 km wird der Wert nicht präzisiert.
Kombiinstrument Typ 1
Kombiinstrument Typ 2
