Page 261 of 431
259Praktinė informacija
)
Įremkite keltuvą 2
į vieną iš dviejų tam
tikslui skirtų vietų kėbulo apačioje, esančią
arčiausiai keičiamojo rato, priekinę A
ar
galinę B
.
)
Išsukite keltuvą 2
, kol jo pagrindas ims
siekti žemę. Patikrinkite, kad keltuvo
pagrindas būtų vertikalioje padėtyje
naudojamai A
ar B
vietai.
)
Pakelkite automobilį, kad būtų pakankamai
vietos tarp rato ir žemės bei lengvai būtų
galima uždėti atsarginį ratą (nesugadintą).
)
Išsukite varžtus ir padėkite juos švarioje
vietoje.
)
Nuimkite ratą.
Page 262 of 431
Rato uždėjimas
Atsarginio plieninio
arba "galetos" tipo rato
prisukimas
Jei jūsų automobilis turi aliuminio
lydinio ratlankius, yra normalu, jei
priveržiant atsarginį plieninį arba
"galetos" tipo (plokščią) ratą varžtų
poveržlės nesiekia rato. Ratą laiko
kiekvieno varžto kūginės atramos.
Atliekami veiksmai
)
Uždėkite ratą ant stebulės.
)
Įsukite varžtus ranka iki atramos.
)
Paveržkite varžtą nuo vagystės
naudodamiesi ratų veržliarakčiu 1
su
veržliarakčiu nuo vagystės 4
.
)
Paveržkite kitus varžtus naudodamiesi tik
ratų veržliarakčiu 1
.
Po rato pakeitimo
Norėdami tvarkingai įdėti pradurtą
padangą į bagažinę, pakelkite
pirmiausia centrinį gaubtą.
Uždėję "galetos" tipo atsarginį ratą
neviršykite 80 km/h greičio.
Artimiausiu laiku nuvykite į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę patikrinti varžtų
užveržimo ir oro slėgio padangoje.
Atlikite pradurtos padangos remontą ir
tuoj pat vėl ją uždėkite į buvusią vietą.
Page 263 of 431
261Praktinė informacija
)
Iki galo nuleiskite automobilį.
)
Susukite keltuvą 2
ir ištraukite jį.
)
Užveržkite varžtą nuo vagystės
naudodamiesi ratų veržliarakčiu 1
su
veržliarakčiu nuo vagystės 4
.
)
Užveržkite kitus varžtus naudodamiesi tik
ratų veržliarakčiu 1
.
)
Uždėkite chromuotus gaubtelius ant visų
varžtų (priklausomai nuo komplektuotės).
)
Padėkite įrankius į dėklą-atramą.
Page 264 of 431
Sniego grandinės
Žiemos sąlygomis sniego grandinės neleidžia automobiliui buksuoti, taip pat pagerina jo stabilumą stabdant.
Sniego grandinės turi būti dedamos tik
ant priekinių ratų. Jų negalima dėti ant
plokščio tipo atsarginio rato.
Norėdami gauti daugiau informacijos apie
sniego grandines kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Uždėjimo patarimai
)
Jei jums prireikė uždėti grandines kelyje,
sustabdykite automobilį lygioje vietoje,
šalikelėje.
)
Užspauskite stovėjimo stabdį ir, jei
reikia, padėkite po ratais atramas, kad
automobilis nepradėtų slysti.
)
Uždėkite sniego grandines laikydamiesi jų
gamintojo pateiktos instrukcijos.
)
Lėtai pajudėkite ir trumpai pavažiuokite,
neviršydami 50 km/h greičio.
)
Sustabdykite automobilį ir patikrinkite, ar
sniego grandinės yra tinkamai įtemptos.
Venkite važiuoti neapsnigtu keliu,
kad nepažeistumėte automobilio
padangų, taip pat ir kelio dangos.
Rekomenduojama pabandymui laikinai
uždėti grandines prieš kelionę ant
lygaus ir sauso paviršiaus. Jei jūsų
automobilis turi aliuminio lydinio ratus,
pasirūpinkite, kad jokia grandinės vieta
arba jos tvirtinimas nesiliestų prie
ratlankio.
Siūlome atsižvelgti į šalyje galiojančias
sniego grandinių naudojimo taisykles ir
leistiną didžiausią greiti važiuojant su
šiomis grandin
ėmis.
Naudokite tik tokias grandines, kokios tiksliai
tinka jūsų automobilio ratams:
Originalių padangų
matmenys Maksimalus grandies
dydis
215/60 R16
9 mm
215/55 R17
225/45 R18
225/40 R19 grandinės nededamos
Page 265 of 431
263Praktinė informacija

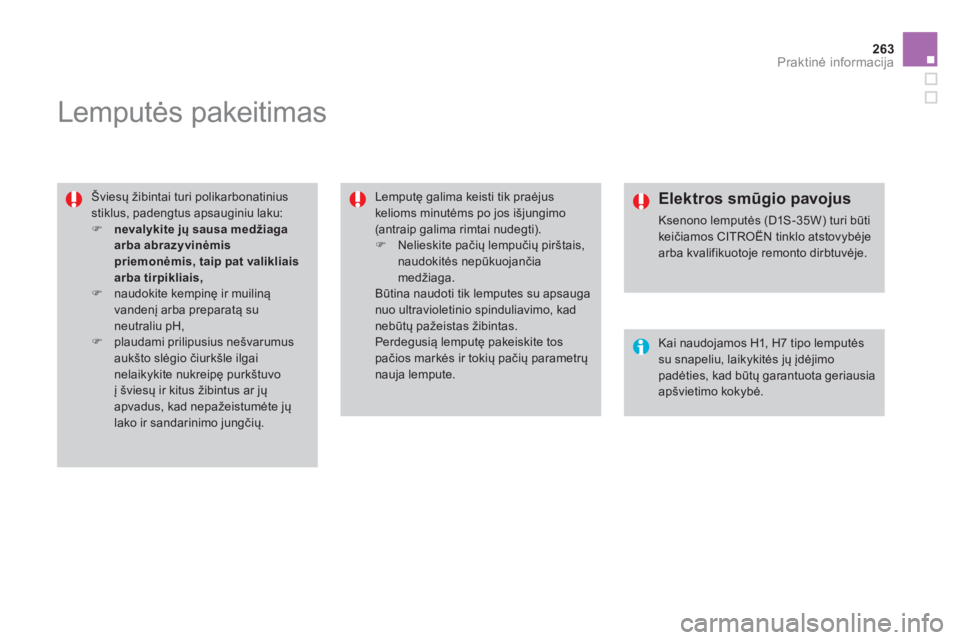

Lemputės pakeitimas
Šviesų žibintai turi polikarbonatinius
stiklus, padengtus apsauginiu laku:
)
nevalykite jų sausa medžiaga
arba abrazyvinėmis
priemonėmis, taip pat valikliais
arba tirpikliais,
)
naudokite kempinę ir muiliną
vandenį arba preparatą su
neutraliu pH,
)
plaudami prilipusius nešvarumus
aukšto slėgio čiurkšle ilgai
nelaikykite nukreipę purkštuvo
į šviesų ir kitus žibintus ar jų
apvadus, kad nepažeistumėte jų
lako ir sandarinimo jungčių. Lemputę galima keisti tik praėjus
kelioms minutėms po jos išjungimo
(antraip galima rimtai nudegti).
)
Nelieskite pačių lempučių pirštais,
naudokitės nepūkuojančia
medžiaga.
Būtina naudoti tik lemputes su apsauga
nuo ultravioletinio spinduliavimo, kad
nebūtų pažeistas žibintas.
Perdegusią lemputę
pakeiskite tos
pačios markės ir tokių pačių parametrų
nauja lempute.
Elektros smūgio pavojus
Ksenono lemputės (D1S-35W) turi būti
keičiamos CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
Kai naudojamos H1, H7 tipo lemputės
su snapeliu, laikykitės jų įdėjimo
padėties, kad būtų garantuota geriausia
apšvietimo kokybė.
Page 266 of 431
Modifi kacija su ksenono
šviesų žibintais ir kryptiniais
prožektoriais
1.
Artimųjų/tolimųjų šviesų kryptiniai
žibintai (D1S-35W).
2.
Posūkių rodikliai (PY21W, "gintarinė").
3.
Dienos šviesų žibintai (P21/5W XL).
4.
Stovėjimo žibintai (diodiniai).
5.
Rūko šviesų žibintai (H11-55W).
Modifi kacija su halogeniniais
žibintais
1.
Posūkių rodikliai (H21 balta).
2.
Artimųjų šviesų žibintai (H7- 55W).
3.
To l i mųjų šviesų žibintai (H1- 55W).
4.
Dienos šviesų žibintai (P21/5W XL).
5.
Stovėjimo žibintai (diodiniai).
6.
Rūko šviesų žibintai (H11-55W).
Priėjimas prie lempučių
Priklausomai nuo variklio ir tiktai kairėje pusėje,
norėdami pasiekti apsauginį lempučių dangtelį
jūs pirmiausia turite atlikti tokius veiksmus:
)
Nuimkite oro įleidimo atlanką jį atsegdami
šalia jo trijų atraminių kojelių.
)
Atkabinkite variklio gaubto atidarymo lyną
šalia jo dviejų tvirtinimo vietų.
)
Perkelkite lyną žemyn.
Pakeitę atitinkamą lemputę nepamirškite viską
grąžinti į vietą (lyną ir oro įleidimo atlanką).
Priekiniai žibintai
Page 267 of 431
265Praktinė informacija
Artimųjų šviesų žibintų lemputės
pakeitimas (tik modifi kacijos su
halogeniniais žibintais)
)
Nuimkite apsauginį dangtelį traukdami jį už
liežuvėlio.
)
Atjunkite lemputės jungtį.
)
Atitraukite spyruokles, kad
atpalaiduotumėte lemputę.
)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine tvarka.
Posūkio rodiklio lemputės
pakeitimas
Uždėdami labai rūpestingai uždarykite
apsauginį dangtelį, kad būtų
garantuotas žibinto sandarumas.
Gintaro spalvos lemputės, tokios kaip
posūkių rodiklių, turi būti pakeistos
tokių pačių parametrų ir tokios pat
spalvos lemputėmis. Kai posūkio rodiklio kontrolinė lemputė
(dešinioji arba kairioji) mirksi greičiau
negu įprastai, rodo, kad yra perdegusi
atitinkamos pusės lemputė.
Modifikacija su ksenoniniais žibintais
)
Nuimkite apsauginį dangtelį patraukę už
liežuvėlio.
)
Atjunkite lemputės jungtį.
)
Atitraukite spyruoklytes, kad
atpalaiduotumėte lemputę.
)
Išimkite lemputę ir pakeiskite ją.
Užd
ėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Modifikacija su halogeniniais žibintais
)
Pasukite ketvirtį apsukimo lempučių laikiklį
ir išimkite jį.
)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Page 268 of 431
Dienos šviesų lemputės
pakeitimas
)
Išimkite apsauginį dangtelį
traukdami jį už liežuvėlio.
)
Atjunkite lemputės jungtį.
)
Pasukite ketvirtį apsukimo lemputės
laikiklį ir išimkite jį.
)
Ištraukite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
To l i mųjų šviesų žibintų lemputės
pakeitimas (tik modifi kacijos su
halogeniniais žibintais)
)
Nuimkite apsauginį dangtelį
traukdami jį už liežuvėlio.
)
Atjunkite lemputės jungtį.
)
Suspauskite spyruoklytes, kad
atpalaiduotumėte lemputę.
)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Šoninio integruoto posūkio
rodiklio pakeitimas
)
Įkiškite atsuktuvą maždaug rodiklio
viduryje tarp jo ir veidrodžio korpuso.
)
Spauskite atsuktuvą, kad ištrauktumėte ir
išimtumėte rodiklį.
)
Atjunkite šoninio posūkių rodiklio jungtį.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Norėdami įsigyti posūkio rodiklį kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
Page 269 of 431
267Praktinė informacija
Šoninių šviestuvų lempučių
pakeitimas
Norėdami pakeisti šio tipo diodines lemputes
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Šviesolaidžių/dienos šviesų
žibintų lempučių pakeitimas
Norėdami pakeisti šio tipo diodines lemputes
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Rūko šviesų žibintų lempučių
pakeitimas
)
Įkiškite plokščią atsuktuvą į apdailos
gaubtelio skylutę.
)
Traukite atsuktuvu kaip svertu, kad
apdailos gaubtelis atsikabintų nuo
bamperio (pastatymo pagalbos jutiklis lieka
sujungtas su apdailos gaubteliu).
)
Atsukite du žibinto bloko tvirtinimo varžtus
ir išimkite bloką iš jo vietos.
)
Atjunkite lempučių laikiklio jungtį.
)
Pasukite ketvirtį apsukimo lempučių laikiklį
ir išimkite jį.
)
Ištraukite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine tvarka.
Norėdami pakeisti šias lemputes jūs taip pat
galite kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Page 270 of 431
1.
Stabdymo signalo žibintai (P 21/5 W).
2.
Stovėjimo žibintai (diodiniai).
3.
Posūkių rodikliai (PY 21 W, "gintarinė")
4.
Atbulinės eigos žibintai (P 21 W).
5.
Rūko žibintai (P21W).
Galiniai žibintai
Gintaro spalvos lemputės, tokios kaip
posūkių rodiklių, turi būti keičiamos
tokių pačių parametrų ir tokios pat
spalvos lemputėmis.
Ant bagažinės gaubto įrengti žibintai,
išskyrus šviesolaidžius, yra dirbtiniai
elementai. Jų paskirtis grynai estetinė.
Stabdymo signalo, atbulinės eigos ir posūkių rodiklių lempučių pakeitimas
Šios trys lemputės keičiamos iš bagažinės išorės:
)
atidarykite bagažinę,
)
nuimkite priėjimo groteles ant atitinkamos
pusės šoninio apvado,
)
atsukite dvi veržles naudodamiesi
vamzdiniu 10 mm veržliarakčiu, po to
pabaikite jas atsukti ranka,
)
atjunkite žibinto jungtį,
)
atsargiai išimkite žibintą jį traukdami jį
tiesiai į išorę,
)
nuimkite sandarinimo tarpiklį iš porėtos
gumos,
)
atjunkite dvi papildomas mažas jungtis,
)
išskėskite du liežuvėlius ir išimkite
lempučių laikiklį,
)
pasukite lemputę ketvir tį apsukimo ir išėmę
pakeiskite ją.
Uždėdami atlikite šias procedūras atgaline tvarka.
Įstatykite žibintą į laikiklius laikydamiesi
krypties išilgai automobilio.
Priveržkite nespausdami per stipriai, kad būtų
garantuotas sandarumas, tačiau nepažeistas
žibintas.
