Page 401 of 431
399
Page 402 of 431
Page 403 of 431
4Dconcept
Diadeis
Edipro
05-13

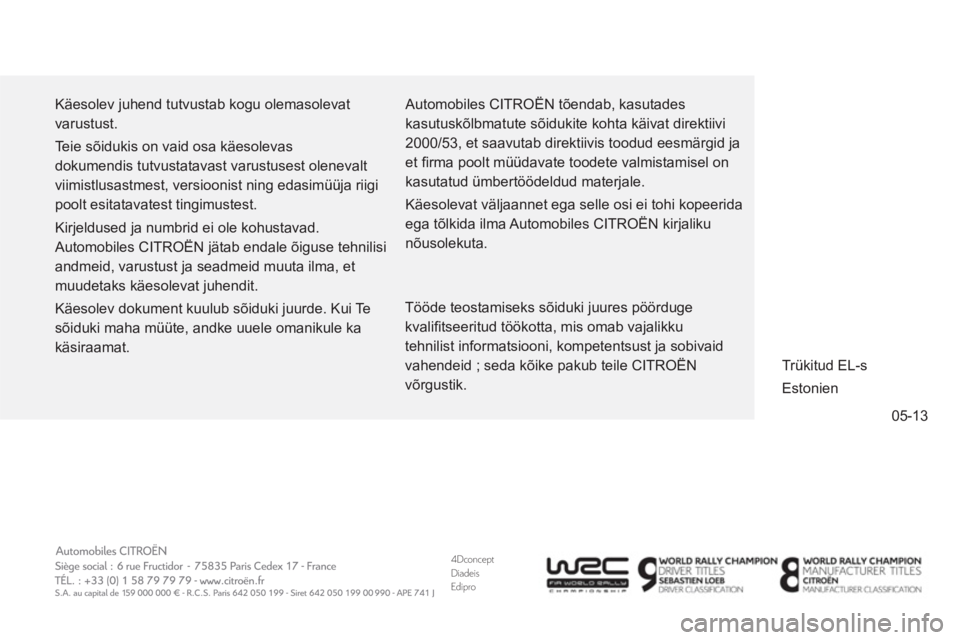

Käesolev juhend tutvustab kogu olemasolevat
varustust.
Teie sõidukis on vaid osa käesolevas
dokumendis tutvustatavast varustusest olenevalt
viimistlusastmest, versioonist ning edasimüüja riigi
poolt esitatavatest tingimustest.
Kirjeldused ja numbrid ei ole kohustavad.
Automobiles CITROËN jätab endale õiguse tehnilisi
andmeid, varustust ja seadmeid muuta ilma, et
muudetaks käesolevat juhendit.
Käesolev dokument kuulub sõiduki juurde. Kui Te
sõiduki maha müüte, andke uuele omanikule ka
käsiraamat. Automobiles CITROËN tõendab, kasutades
kasutuskõlbmatute sõidukite kohta käivat direktiivi
2000/53, et saavutab direktiivis toodud eesmärgid ja
et fi rma poolt müüdavate toodete valmistamisel on
kasutatud ümbertöödeldud materjale.
Käesolevat väljaannet ega selle osi ei tohi kopeerida
ega tõlkida ilma Automobiles CITROËN kirjaliku
nõusolekuta.
Trükitud EL-s
Estonien
Tööde teostamiseks sõiduki juures pöörduge
kvalifi tseeritud töökotta, mis omab vajalikku
tehnilist informatsiooni, kompetentsust ja sobivaid
vahendeid ; seda kõike pakub teile CITROËN
võrgustik.
Page 404 of 431
13DS4.0270
Estonien
Page 405 of 431
1Korrasoleku kontroll
Märgutuli
põleb
Põhjus
Tegevus / Tähelepanekud
Hooldus
põleb ajutiselt,
kaasneb teade. Üks või mitu väiksemat riket, millel ei
ole oma märgutuld. Tehke rikke põhjus kindlaks, lugedes ekraanile ilmuvat
teadet.
Mõningaid rikkeid saate ise kõrvaldada, näiteks
avatud uks või tahmaosakeste filtri määrdumine
(kohe, kui liiklustingimused võimaldavad, puhastage
filter, sõites kiirusel vähemalt 60 km/h kuni märgutule
kustumiseni).
Teiste rikete korral, näiteks rehvirõhuandurite rike,
pöörduge CITROËN esindusse või kvalifitseeritud
töökotta.
põleb, kaasneb teade. Üks või mitu suuremat riket, millel ei
ole oma märgutuld. Tehke rikke põhjus kindlaks, lugedes ekraanile
ilmuvat teadet ja pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
põleb, seotud vilkuva
ja seejärel põlema
jääva hooldusnäiduga. Ülevaatuse tähtaeg on möödas. Ainult BlueHDi diiselmootoritega.
Viige sõiduk esimesel võimalusel ülevaatusele.
Page 406 of 431
2Korrasoleku kontroll
Märgutuli
põleb
Põhjus
Tegevus / Tähelepanekud
AdBlue
®
lisaaine
(Diisel BlueHDi)
süttib süüte
sisselülitamisel
ja jääb põlema,
kaasneb helisignaal ja
sõiduulatust tähistav
teade. Sõiduulatus on vahemikus 600 -
2400 km. Täitke AdBlue®
lisaaine paak : pöörduge CITROËN
esindusse või kvalifitseeritud töökotta või täitke paak
ise vastavas peatükis olevate juhiste põhjal.
+
vilgub, seotud
SERVICE
märgutulega,
kaasneb helisignaal ja
sõiduulatust tähistav
teade. Sõiduulatus on vahemikus 0 -
600 km.
Peate
täitma AdBlue
®
lisaaine paagi, et vältida riket
:
pöörduge CITROËN esindusse või kvalifitseeritud
töökotta või täitke paak ise vastavas peatükis olevate
juhiste põhjal.
vilgub, seotud
SERVICE
märgutulega,
kaasneb helisignaal
ja käivitamist keelav
teade. AdBlue
®
lisaaine paak on tühi :
käivitustakistus ei lase mootorit
käivitada. Mootori käivitamiseks peate
lisama AdBlue®
lisaainet :
pöörduge CITROËN esindusse või kvalifitseeritud
töökotta või täitke paak ise vastavas peatükis olevate
juhiste põhjal.
Te peate
lisama vähemalt 3,8 liitrit AdBlue
®
lisaainet.
Page 407 of 431
3Korrasoleku kontroll
Märgutuli
põleb
Põhjus
Tegevus / Tähelepanekud
+
+
SCR
saastevastane
süsteem
(Diisel BlueHDi)
süttib süüte
sisselülitamisel ja
jääb põlema, kaasneb
SERVICE ja mootori
enesediagnostika
märgutuli, helisignaal ja
teade. Tuvastati SCR saastevastase
süsteemi rike. See hoiatus kaob kohe, kui heitgaaside tase
lubatud piirini langeb.
hakkab süüte
sisselülitamisel vilkuma,
kaasneb SERVICE ja
mootori enesediagnostika
märgutuli, helisignaal
ja sõiduulatust tähistav
teade. Pärast saastevastase süsteemi
rikke kinnitust saate sõita veel
kuni 1100 km; seejärel lülitub
käivitustakistus sisse.
Rikke vältimiseks
pöörduge esimesel
võimalusel
CITROËN esindusse või
kvalifitseeritud töökotta.
hakkab süüte
sisselülitamisel vilkuma,
kaasneb SERVICE ja
mootori enesediagnostika
märgutuli, helisignaal ja
teade. Olete ületanud lubatud piiri pärast
saastevastase süsteemi rikke
kinnitust : käivitustakistus ei lase
mootorit käivitada. Mootori käivitamiseks peate
pöörduma CITROËN
esindusse või kvalifitseeritud töökotta.
Page 408 of 431
2Korrasoleku kontroll
Elektrilise mõõdikuga versioonidel kuvatakse
õlitase süüte sisselülitamisel paariks sekundiks
näidikuplokki samal ajal, kui hooldusinfo.
Mootori õlitaseme näidik *
Õlitaseme mõõtmise tulemus on
õige vaid siis, kui sõiduk on pargitud
horisontaalsele pinnale ja mootor on
üle 30 minuti seisnud.
Õige õlitase
Liiga madal õlitase
Kui õlitase on madal, siis vilgub näit '' OIL
''
või teade, süttib hoolduse märgutuli ja kostub
helisignaal.
Kui mõõtevardaga kontrollimine kinnitab, et õli
on liiga vähe, lisage kohe õli, et vältida mootori
kahjustumist.
Tutvuge osaga "Tasemete kontrollimine".
Mõõdiku rike
Mõõdiku rikke korral vilgub näit '' OIL
'' või ilmub
teade.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
Elektrilise mõõdiku rikke korral mootori õlitaset
enam ei kontrollita.
Seni, kuni süsteem on rikkis, peate kontrollima
õlitaset mootoriruumis asuva mõõtevarda abil.
Tutvuge osaga "Tasemete kontrollimine".
*
Olenevalt versioonist.
Page 409 of 431
4Korrasoleku kontroll
Elektrilise mõõdikuga versioonidel kuvatakse
õlitase süüte sisselülitamisel paariks sekundiks
näidikuplokki samal ajal, kui hooldusinfo.
Mootori õlitaseme näidik *
Õlitaseme mõõtmise tulemus on
õige vaid siis, kui sõiduk on pargitud
horisontaalsele pinnale ja mootor on
üle 30 minuti seisnud.
Õige õlitase
Liiga madal õlitase
Kui õlitase on madal, siis vilgub näit '' OIL
''
või teade, süttib hoolduse märgutuli ja kostub
helisignaal.
Kui mõõtevardaga kontrollimine kinnitab, et õli
on liiga vähe, lisage kohe õli, et vältida mootori
kahjustumist.
Tutvuge osaga "Tasemete kontrollimine".
Mõõdiku rike
Mõõdiku rikke korral vilgub näit '' OIL
'' või ilmub
teade.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
Elektrilise mõõdiku rikke korral mootori õlitaset
enam ei kontrollita.
Seni, kuni süsteem on rikkis, peate kontrollima
õlitaset mootoriruumis asuva mõõtevarda abil.
Tutvuge osaga "Tasemete kontrollimine".
*
Olenevalt versioonist.
Page 410 of 431

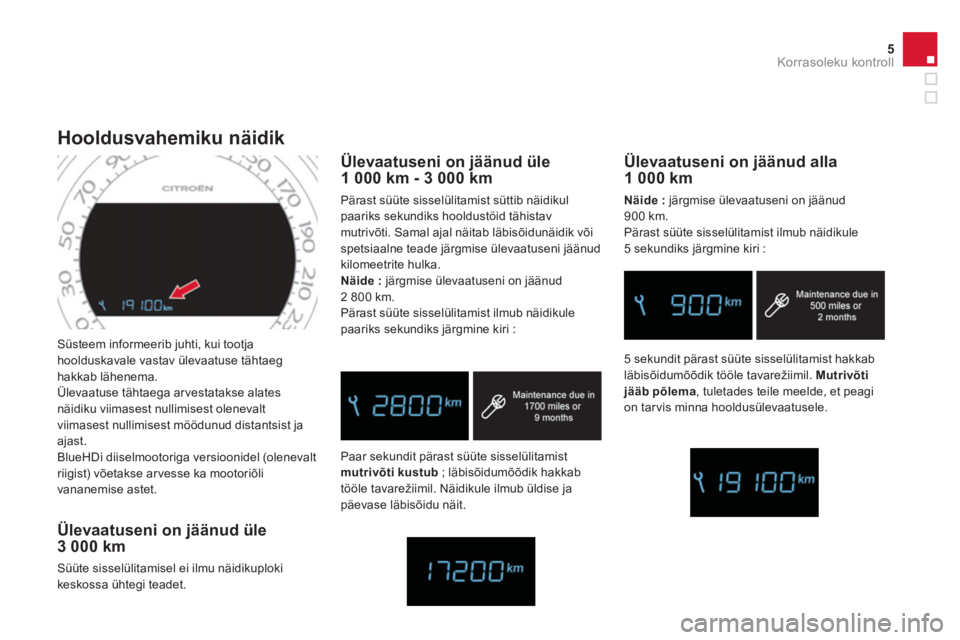

5Korrasoleku kontroll
Süsteem informeerib juhti, kui tootja
hoolduskavale vastav ülevaatuse tähtaeg
hakkab lähenema.
Ülevaatuse tähtaega arvestatakse alates
näidiku viimasest nullimisest olenevalt
viimasest nullimisest möödunud distantsist ja
ajast.
BlueHDi diiselmootoriga versioonidel (olenevalt
riigist) võetakse arvesse ka mootoriõli
vananemise astet.
Hooldusvahemiku näidik
Ülevaatuseni on jäänud üle
1 000 km - 3 000 km
Pärast süüte sisselülitamist süttib näidikul
paariks sekundiks hooldustöid tähistav
mutrivõti. Samal ajal näitab läbisõidunäidik või
spetsiaalne teade järgmise ülevaatuseni jäänud
kilomeetrite hulka.
Näide :
järgmise ülevaatuseni on jäänud
2 800 km.
Pärast süüte sisselülitamist ilmub näidikule
paariks sekundiks järgmine kiri :
Ülevaatuseni on jäänud alla
1 000 km
Näide :
järgmise ülevaatuseni on jäänud
900 km.
Pärast süüte sisselülitamist ilmub näidikule
5 sekundiks järgmine kiri :
5 sekundit pärast süüte sisselülitamist hakkab
läbisõidumõõdik tööle tavarežiimil. Mutrivõti
jääb põlema
, tuletades teile meelde, et peagi
on tarvis minna hooldusülevaatusele.
Paar sekundit pärast süüte sisselülitamist
mutrivõti kustub
; läbisõidumõõdik hakkab
tööle tavarežiimil. Näidikule ilmub üldise ja
päevase läbisõidu näit.
Ülevaatuseni on jäänud üle
3 000 km
Süüte sisselülitamisel ei ilmu näidikuploki
keskossa ühtegi teadet.
