CITROEN DS4 2014 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2014, Model line: DS4, Model: CITROEN DS4 2014Pages: 431, PDF Dimensioni: 32.59 MB
Page 111 of 431
109Aperture

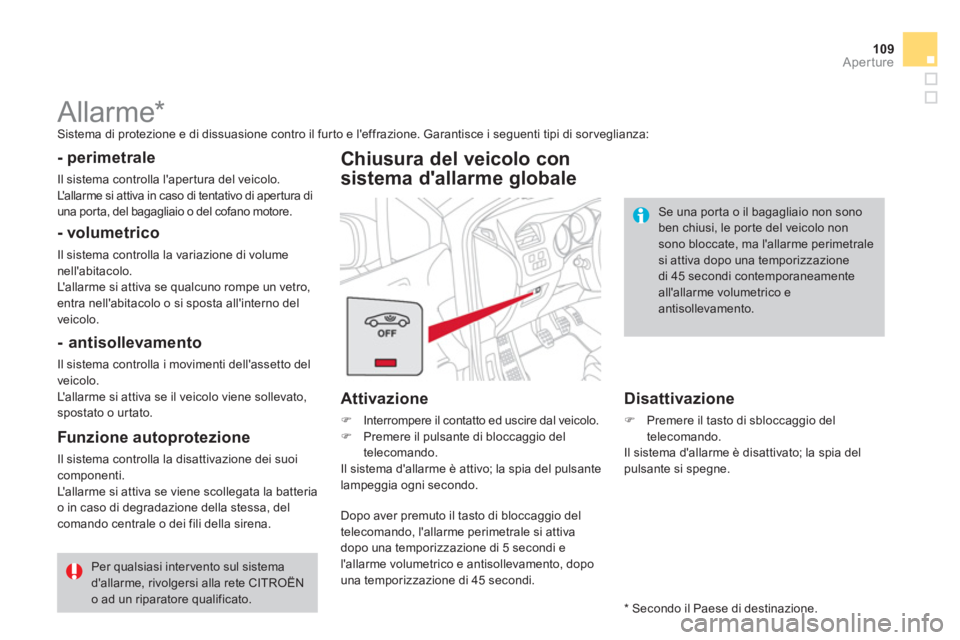

Allarme *
Sistema di protezione e di dissuasione contro il furto e l'effrazione. Garantisce i seguenti tipi di sorveglianza:
- perimetrale
Il sistema controlla l'apertura del veicolo.
L'allarme si attiva in caso di tentativo di apertura di
una porta, del bagagliaio o del cofano motore.
- volumetrico
Il sistema controlla la variazione di volume
nell'abitacolo.
L'allarme si attiva se qualcuno rompe un vetro,
entra nell'abitacolo o si sposta all'interno del
veicolo.
Chiusura del veicolo con
sistema d'allarme globale
- antisollevamento
Il sistema controlla i movimenti dell'assetto del
veicolo.
L'allarme si attiva se il veicolo viene sollevato,
spostato o urtato.
Funzione autoprotezione
Il sistema controlla la disattivazione dei suoi
componenti.
L'allarme si attiva se viene scollegata la batteria
o in caso di degradazione della stessa, del
comando centrale o dei fili della sirena.
Per qualsiasi inter vento sul sistema
d'allarme, rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Attivazione
)
Interrompere il contatto ed uscire dal veicolo.
)
Premere il pulsante di bloccaggio del
telecomando.
Il sistema d'allarme è attivo; la spia del pulsante
lampeggia ogni secondo.
Dopo aver premuto il tasto di bloccaggio del
telecomando, l'allarme perimetrale si attiva
dopo una temporizzazione di 5 secondi e
l'allarme volumetrico e antisollevamento, dopo
una temporizzazione di 45 secondi.
Disattivazione
)
Premere il tasto di sbloccaggio del
telecomando.
Il sistema d'allarme è disattivato; la spia del
pulsante si spegne.
Se una porta o il bagagliaio non sono
ben chiusi, le porte del veicolo non
sono bloccate, ma l'allarme perimetrale
si attiva dopo una temporizzazione
di 45 secondi contemporaneamente
all'allarme volumetrico e
antisollevamento.
* Secondo il Paese di destinazione.
Page 112 of 431
Disattivare l'allarme volumetrico e
antisollevamento per evitare l'attivazione
intempestiva della sirena d'allarme, in alcuni
casi come ad esempio:
- per lasciare un animale nell'abitacolo del
veicolo,
- per lasciare un vetro socchiuso,
- per lavare il veicolo,
- per la sostituzione di una ruota,
- per il traino del veicolo,
- per il trasporto in nave.
Chiusura del veicolo solo
con allarme perimetrale
Disattivazione dell'allarme
volumetrico e antisollevamento
)
Disinserire il contatto.
)
Entro dieci secondi, premere il pulsante
fino all'accensione fissa della spia.
)
Uscire dal veicolo.
)
Premere immediatamente il pulsante di
bloccaggio del telecomando.
Rimane attivo solo l'allarme perimetrale; la spia
del pulsante lampeggia ogni secondo. Per essere acquisita, questa
disattivazione deve essere effettuata
dopo ogni interruzione del contatto.
Riattivazione dell'allarme
volumetrico e antisollevamento
)
Premere il pulsante di sbloccaggio del
telecomando per disattivare l'allarme
perimetrale.
)
Premere il pulsante di bloccaggio del
telecomando per attivare tutti gli allarmi.
La spia del pulsante lampeggia nuovamente
ogni secondo.
Page 113 of 431
111Aperture
Funzionamento dell'allarme
La sirena suona e gli indicatori di direzione
lampeggiano per circa trenta secondi.
Le funzioni d'allarme restano attive fino
all'undicesima attivazione consecutiva
dell'allarme.
Allo sbloccaggio delle porte del veicolo
con il telecomando, il lampeggiamento
veloce della spia del pulsante informa che
l'allarme ha funzionato durante la propria
assenza. All'inserimento del contatto,
questo lampeggiamento si interrompe
immediatamente.
Panne del telecomando
Per disattivare le funzioni d'allarme:
Chiusura del veicolo senza
attivare l'allarme
)
Bloccare le porte del veicolo inserendo
la chiave nella serratura della porta del
guidatore.
)
sbloccare le porte del veicolo inserendo la
chiave nella serratura della porta del guidatore.
)
aprire la porta; l'allarme si attiva.
)
inserire il contatto; l'allarme s'interrompe; la
spia del pulsante si spegne.
Malfunzionamento
All'inserimento del contatto, l'accensione
fissa della spia del pulsante indica un
malfunzionamento del sistema.
Far verificare dalla rete CITROËN o da un
riparatore qualificato.
Page 114 of 431

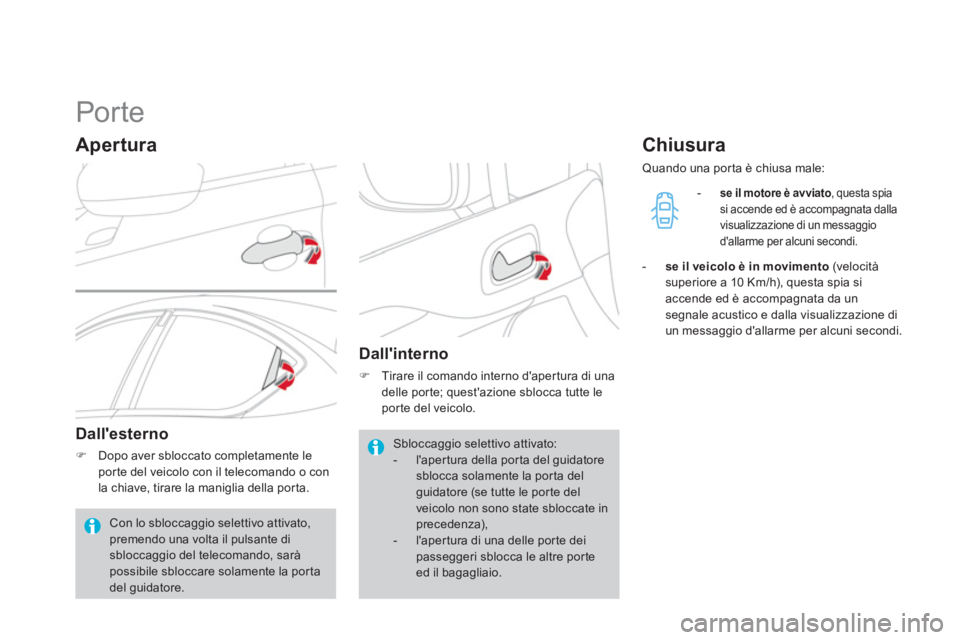

Por te
Apertura
Dall'esterno
)
Dopo aver sbloccato completamente le
porte del veicolo con il telecomando o con
la chiave, tirare la maniglia della porta.
Dall'interno
)
Tirare il comando interno d'apertura di una
delle porte; quest'azione sblocca tutte le
porte del veicolo.
Chiusura
Quando una porta è chiusa male:
-
se il motore è avviato
, questa spia
si accende ed è accompagnata dalla
visualizzazione di un messaggio
d'allarme per alcuni secondi.
- se il veicolo è in movimento
(velocità
superiore a 10 Km/h), questa spia si
accende ed è accompagnata da un
segnale acustico e dalla visualizzazione di
un messaggio d'allarme per alcuni secondi.
Con lo sbloccaggio selettivo attivato,
premendo una volta il pulsante di
sbloccaggio del telecomando, sarà
possibile sbloccare solamente la porta
del guidatore. Sbloccaggio selettivo attivato:
- l'apertura della porta del guidatore
sblocca solamente la porta del
guidatore (se tutte le porte del
veicolo non sono state sbloccate in
precedenza),
- l'apertura di una delle porte dei
passeggeri sblocca le altre porte
ed il bagagliaio.
Page 115 of 431
11 3Aperture

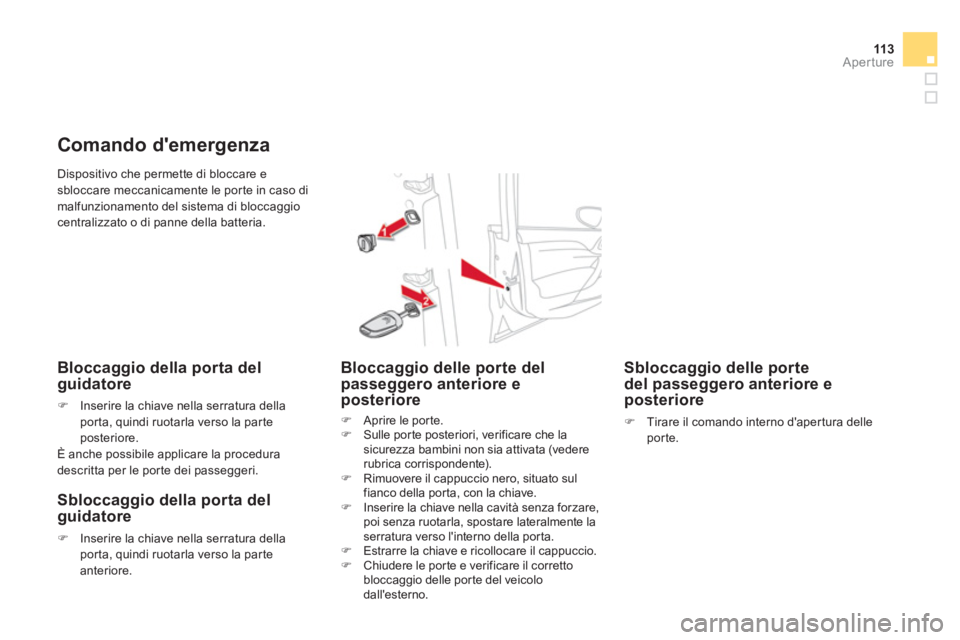

Dispositivo che permette di bloccare e
sbloccare meccanicamente le porte in caso di
malfunzionamento del sistema di bloccaggio
centralizzato o di panne della batteria.
Comando d'emergenza
Bloccaggio della porta del
guidatore
)
Inserire la chiave nella serratura della
porta, quindi ruotarla verso la parte
posteriore.
È anche possibile applicare la procedura
descritta per le porte dei passeggeri.
Sbloccaggio della porta del
guidatore
)
Inserire la chiave nella serratura della
porta, quindi ruotarla verso la parte
anteriore.
Bloccaggio delle porte del
passeggero anteriore e
posteriore
)
Aprire le porte.
)
Sulle porte posteriori, verificare che la
sicurezza bambini non sia attivata (vedere
rubrica corrispondente).
)
Rimuovere il cappuccio nero, situato sul
fianco della porta, con la chiave.
)
Inserire la chiave nella cavità senza forzare,
poi senza ruotarla, spostare lateralmente la
serratura verso l'interno della porta.
)
Estrarre la chiave e ricollocare il cappuccio.
)
Chiudere le porte e verificare il corretto
bloccaggio delle porte del veicolo
dall'esterno.
Sbloccaggio delle porte
del passeggero anteriore e
posteriore
)
Tirare il comando interno d'apertura delle
porte.
Page 116 of 431

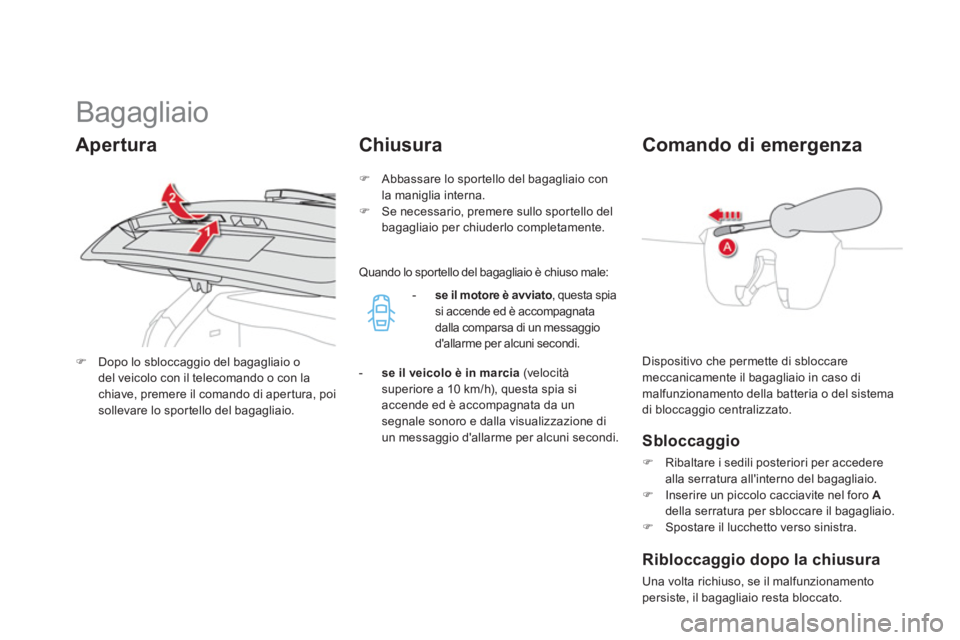

Bagagliaio
Dispositivo che permette di sbloccare
meccanicamente il bagagliaio in caso di
malfunzionamento della batteria o del sistema
di bloccaggio centralizzato.
Comando di emergenza
Sbloccaggio
)
Ribaltare i sedili posteriori per accedere
alla serratura all'interno del bagagliaio.
)
Inserire un piccolo cacciavite nel foro A
della serratura per sbloccare il bagagliaio.
)
Spostare il lucchetto verso sinistra.
)
Dopo lo sbloccaggio del bagagliaio o
del veicolo con il telecomando o con la
chiave, premere il comando di apertura, poi
sollevare lo sportello del bagagliaio.
Apertura
Chiusura
)
Abbassare lo sportello del bagagliaio con
la maniglia interna.
)
Se necessario, premere sullo sportello del
bagagliaio per chiuderlo completamente.
- se il motore è avviato
, questa spia
si accende ed è accompagnata
dalla comparsa di un messaggio
d'allarme per alcuni secondi.
- se il veicolo è in marcia
(velocità
superiore a 10 km/h), questa spia si
accende ed è accompagnata da un
segnale sonoro e dalla visualizzazione di
un messaggio d'allarme per alcuni secondi.
Ribloccaggio dopo la chiusura
Una volta richiuso, se il malfunzionamento
persiste, il bagagliaio resta bloccato.
Quando lo sportello del bagagliaio è chiuso male:
Page 117 of 431
11 5Aperture

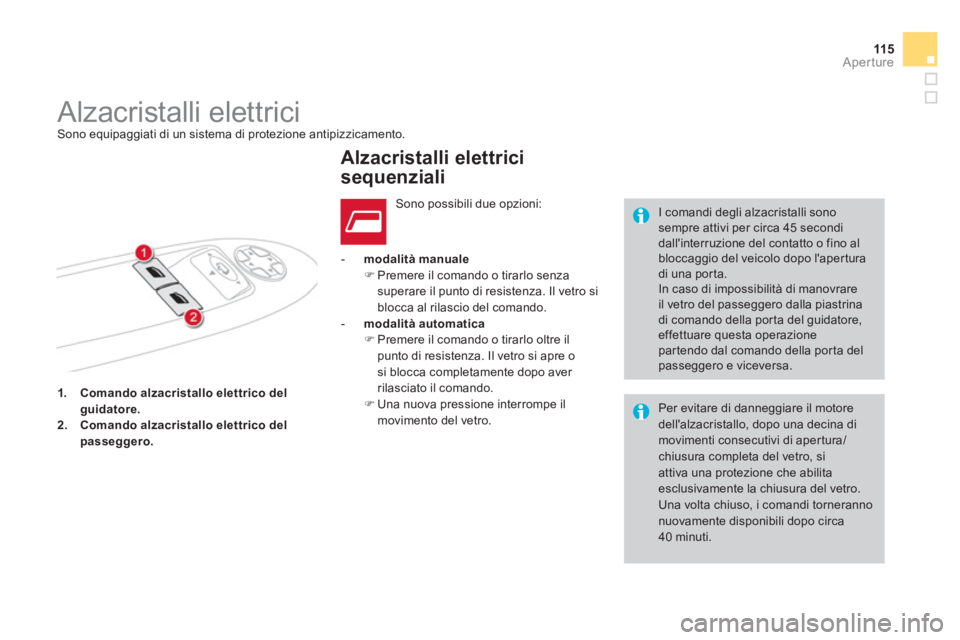

1.
Comando alzacristallo elettrico del
guidatore.
2.
Comando alzacristallo elettrico del
passeggero.
- modalità manuale
)
Premere il comando o tirarlo senza
superare il punto di resistenza. Il vetro si
blocca al rilascio del comando.
- modalità automatica
)
Premere il comando o tirarlo oltre il
punto di resistenza. Il vetro si apre o
si blocca completamente dopo aver
rilasciato il comando.
)
Una nuova pressione interrompe il
movimento del vetro.
I comandi degli alzacristalli sono
sempre attivi per circa 45 secondi
dall'interruzione del contatto o fino al
bloccaggio del veicolo dopo l'apertura
di una porta.
In caso di impossibilità di manovrare
il vetro del passeggero dalla piastrina
di comando della porta del guidatore,
effettuare questa operazione
partendo dal comando della porta del
passeggero e viceversa.
Alzacristalli elettrici
Sono equipaggiati di un sistema di protezione antipizzicamento.
Alzacristalli elettrici
sequenziali
Sono possibili due opzioni:
Per evitare di danneggiare il motore
dell'alzacristallo, dopo una decina di
movimenti consecutivi di apertura/
chiusura completa del vetro, si
attiva una protezione che abilita
esclusivamente la chiusura del vetro.
Una volta chiuso, i comandi torneranno
nuovamente disponibili dopo circa
40 minuti.
Page 118 of 431

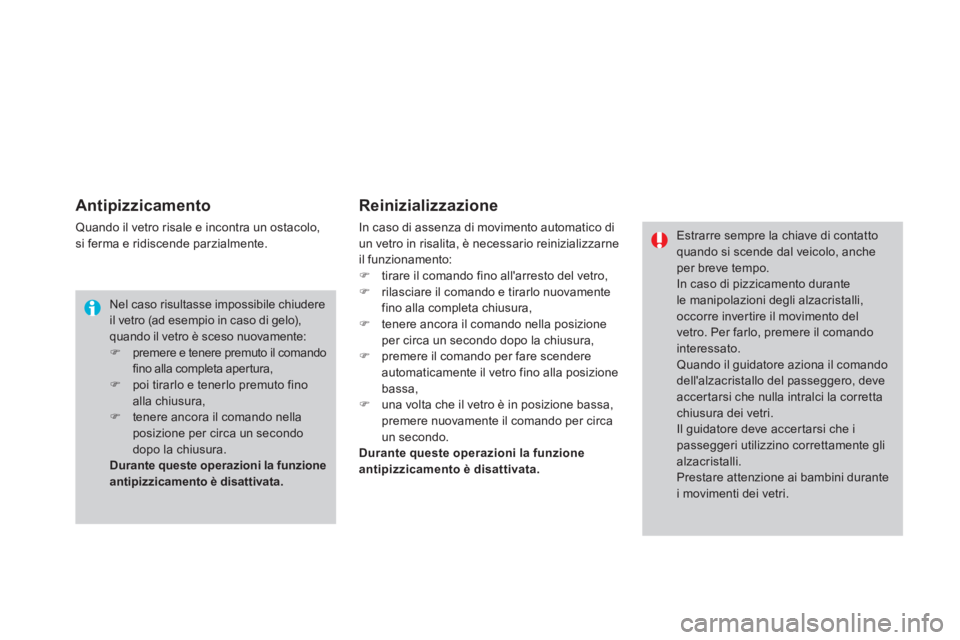

Antipizzicamento
Quando il vetro risale e incontra un ostacolo,
si ferma e ridiscende parzialmente.
Reinizializzazione
In caso di assenza di movimento automatico di
un vetro in risalita, è necessario reinizializzarne
il funzionamento:
)
tirare il comando fino all'arresto del vetro,
)
rilasciare il comando e tirarlo nuovamente
fino alla completa chiusura,
)
tenere ancora il comando nella posizione
per circa un secondo dopo la chiusura,
)
premere il comando per fare scendere
automaticamente il vetro fino alla posizione
bassa,
)
una volta che il vetro è in posizione bassa,
premere nuovamente il comando per circa
un secondo.
Durante queste operazioni la funzione
antipizzicamento è disattivata.
Nel caso risultasse impossibile chiudere
il vetro (ad esempio in caso di gelo),
quando il vetro è sceso nuovamente:
)
premere e tenere premuto il comando
fino alla completa apertura,
)
poi tirarlo e tenerlo premuto fino
alla chiusura,
)
tenere ancora il comando nella
posizione per circa un secondo
dopo la chiusura.
Durante queste operazioni la funzione
antipizzicamento è disattivata.
Estrarre sempre la chiave di contatto
quando si scende dal veicolo, anche
per breve tempo.
In caso di pizzicamento durante
le manipolazioni degli alzacristalli,
occorre invertire il movimento del
vetro. Per farlo, premere il comando
interessato.
Quando il guidatore aziona il comando
dell'alzacristallo del passeggero, deve
accertarsi che nulla intralci la corretta
chiusura dei vetri.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente gli
alzacristalli.
Prestare attenzione ai bambini durante
i movimenti dei vetri.
Page 119 of 431
11 7Aperture

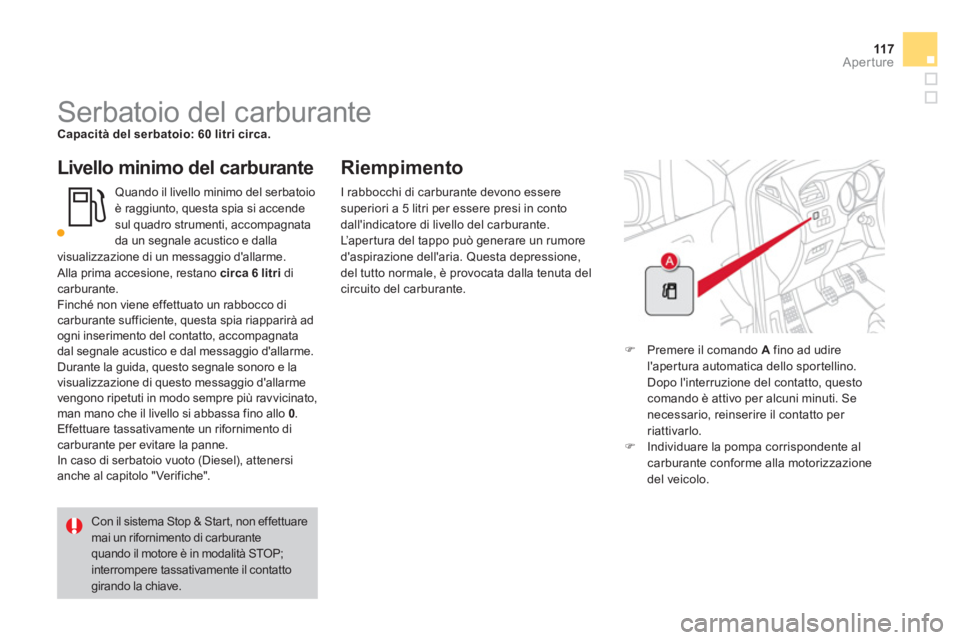

Serbatoio del carburante
Capacità del serbatoio: 60 litri circa.
Livello minimo del carburante
Quando il livello minimo del serbatoio
è raggiunto, questa spia si accende
sul quadro strumenti, accompagnata
da un segnale acustico e dalla
visualizzazione di un messaggio d'allarme.
Alla prima accesione, restano circa 6 litri
di
carburante.
Finché non viene effettuato un rabbocco di
carburante sufficiente, questa spia riapparirà ad
ogni inserimento del contatto, accompagnata
dal segnale acustico e dal messaggio d'allarme.
Durante la guida, questo segnale sonoro e la
visualizzazione di questo messaggio d'allarme
vengono ripetuti in modo sempre più ravvicinato,
man mano che il livello si abbassa fino allo 0
.
Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
In caso di serbatoio vuoto (Diesel), attenersi
anche al capitolo "Verifiche".
Riempimento
)
Premere il comando A
fino ad udire
l'apertura automatica dello sportellino.
Dopo l'interruzione del contatto, questo
comando è attivo per alcuni minuti. Se
necessario, reinserire il contatto per
riattivarlo.
)
Individuare la pompa corrispondente al
carburante conforme alla motorizzazione
del veicolo.
Con il sistema Stop & Start, non effettuare
mai un rifornimento di carburante
quando il motore è in modalità STOP;
interrompere tassativamente il contatto
girando la chiave. I rabbocchi di carburante devono essere
superiori a 5 litri per essere presi in conto
dall'indicatore di livello del carburante.
L’apertura del tappo può generare un rumore
d'aspirazione dell'aria. Questa depressione,
del tutto normale, è provocata dalla tenuta del
circuito del carburante.
Page 120 of 431
Quando si effettua il pieno del serbatoio,
evitare di insistere oltre il terzo arresto
della pistola di rifornimento; ciò potrebbe
provocare dei malfunzionamenti della
vettura.
Il veicolo è equipaggiato di un catalizzatore che
riduce le sostanze nocive contenute nei gas di
scarico.
Per i motori benzina, è obbligatorio il
carburante senza piombo.
Il bocchettone di riempimento del serbatoio
possiede un foro più stretto che non consente
l’inserimento di benzina senza piombo.
Interruzione dell'alimentazione
del carburante
In caso d’inserimento di carburante
non conforme alla motorizzazione
del veicolo, svuotare il serbatoio
prima di avviare il motore
.
)

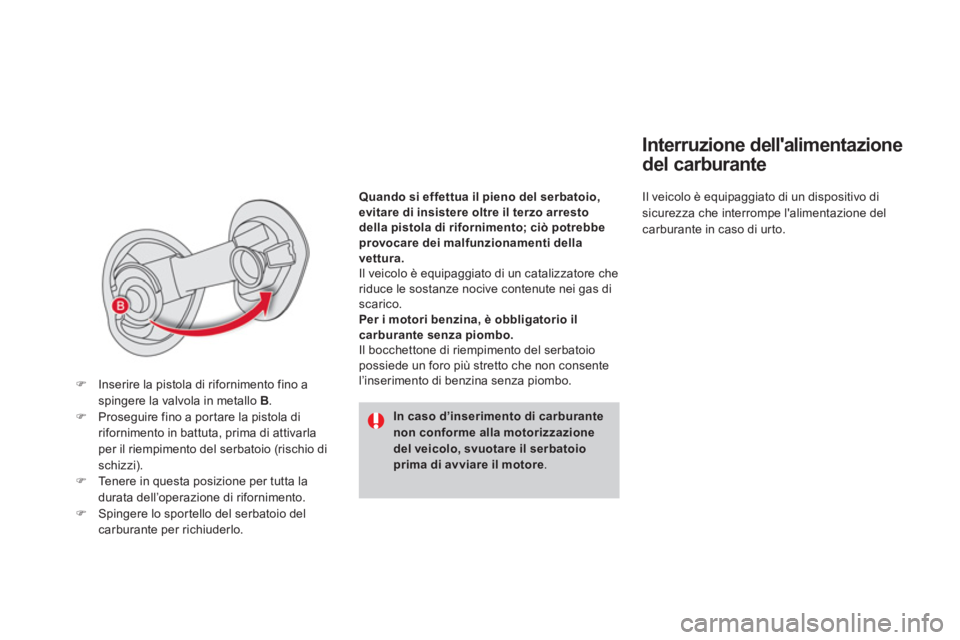

Inserire la pistola di rifornimento fino a
spingere la valvola in metallo B
.
)
Proseguire fino a portare la pistola di
rifornimento in battuta, prima di attivarla
per il riempimento del serbatoio (rischio di
schizzi).
)
Tenere in questa posizione per tutta la
durata dell’operazione di rifornimento.
)
Spingere lo sportello del serbatoio del
carburante per richiuderlo. Il veicolo è equipaggiato di un dispositivo di
sicurezza che interrompe l'alimentazione del
carburante in caso di urto.
