CITROEN DS4 2014 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2014, Model line: DS4, Model: CITROEN DS4 2014Pages: 431, PDF Dimensioni: 32.59 MB
Page 151 of 431

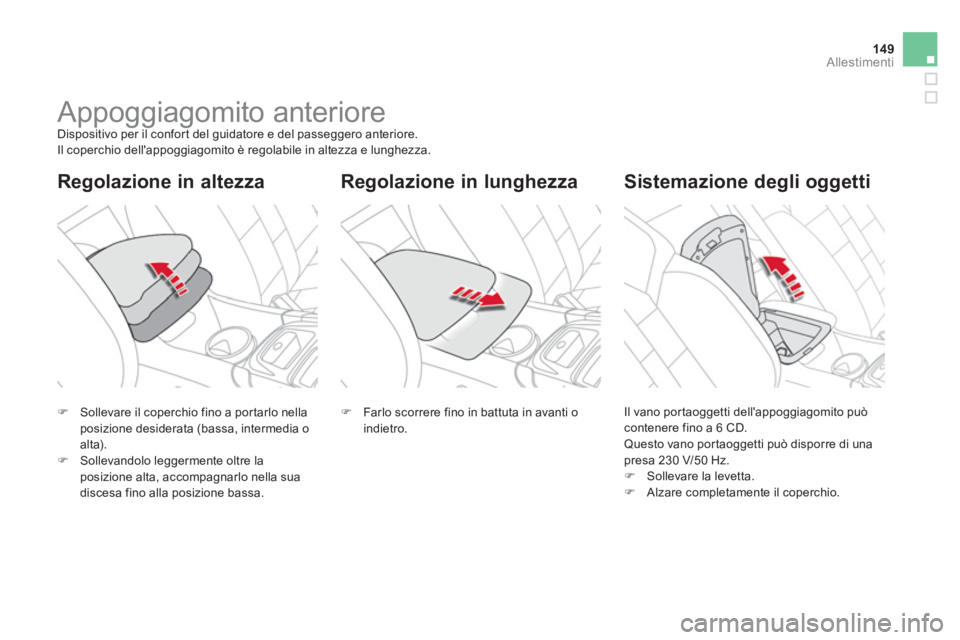

149Allestimenti
Appoggiagomito anteriore
Dispositivo per il confort del guidatore e del passeggero anteriore.
Il coperchio dell'appoggiagomito è regolabile in altezza e lunghezza.
Regolazione in lunghezza
Regolazione in altezza
Sistemazione degli oggetti
)
Sollevare il coperchio fino a portarlo nella
posizione desiderata (bassa, intermedia o
alta).
)
Sollevandolo leggermente oltre la
posizione alta, accompagnarlo nella sua
discesa fino alla posizione bassa.
)
Farlo scorrere fino in battuta in avanti o
indietro.
Il vano portaoggetti dell'appoggiagomito può
contenere fino a 6 CD.
Questo vano portaoggetti può disporre di una
presa 230 V/50 Hz.
)
Sollevare la levetta.
)
Alzare completamente il coperchio.
Page 152 of 431

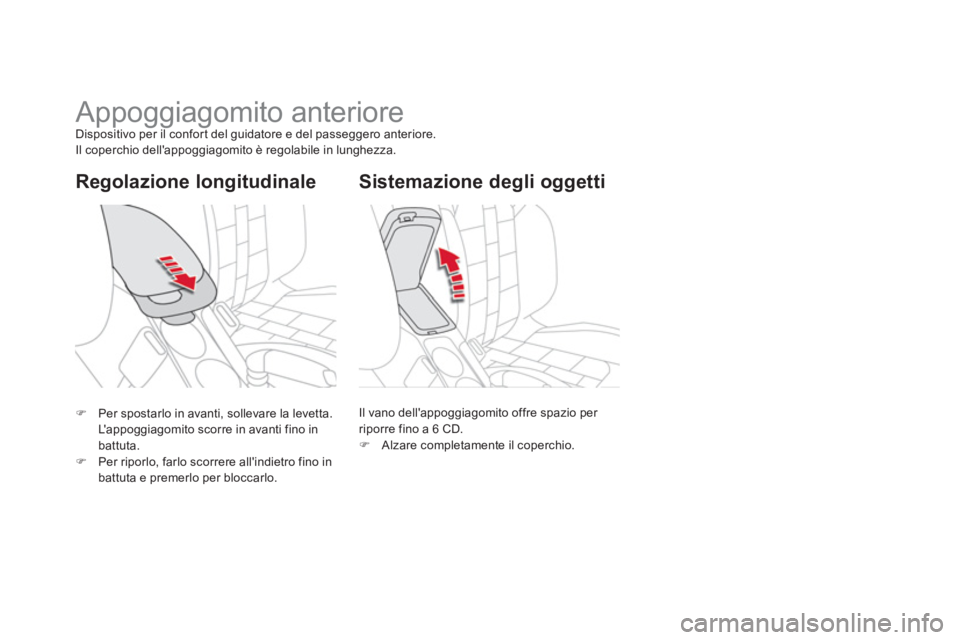

Regolazione longitudinale
Appoggiagomito anteriore
Dispositivo per il confort del guidatore e del passeggero anteriore.
Il coperchio dell'appoggiagomito è regolabile in lunghezza.
Il vano dell'appoggiagomito offre spazio per
riporre fino a 6 CD.
)
Alzare completamente il coperchio.
Sistemazione degli oggetti
)
Per spostarlo in avanti, sollevare la levetta.
L'appoggiagomito scorre in avanti fino in
battuta.
)
Per riporlo, farlo scorrere all'indietro fino in
battuta e premerlo per bloccarlo.
Page 153 of 431

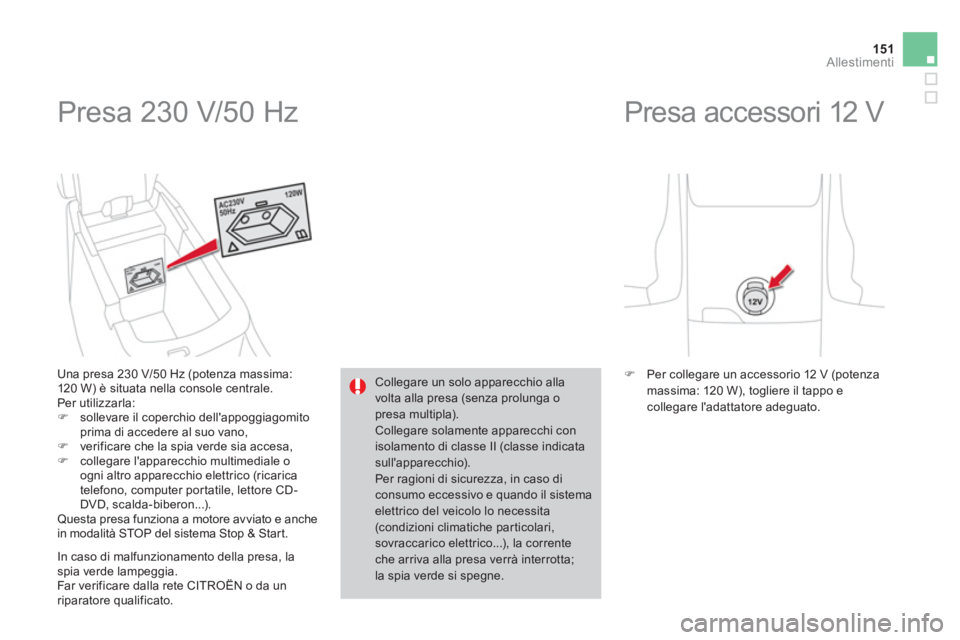

151Allestimenti
Presa 230 V/50 Hz
Una presa 230 V/50 Hz (potenza massima:
120 W) è situata nella console centrale.
Per utilizzarla:
)
sollevare il coperchio dell'appoggiagomito
prima di accedere al suo vano,
)
verificare che la spia verde sia accesa,
)
collegare l'apparecchio multimediale o
ogni altro apparecchio elettrico (ricarica
telefono, computer portatile, lettore CD-
DVD, scalda-biberon...).
Questa presa funziona a motore avviato e anche
in modalità STOP del sistema Stop & Start.
In caso di malfunzionamento della presa, la
spia verde lampeggia.
Far verificare dalla rete CITROËN o da un
riparatore qualificato.
Collegare un solo apparecchio alla
volta alla presa (senza prolunga o
presa multipla).
Collegare solamente apparecchi con
isolamento di classe II (classe indicata
sull'apparecchio).
Per ragioni di sicurezza, in caso di
consumo eccessivo e quando il sistema
elettrico del veicolo lo necessita
(condizioni climatiche particolari,
sovraccarico elettrico...), la corrente
che arriva alla presa verrà interrotta;
la spia verde si spegne.
Presa accessori 12 V
)
Per collegare un accessorio 12 V (potenza
massima: 120 W), togliere il tappo e
collegare l'adattatore adeguato.

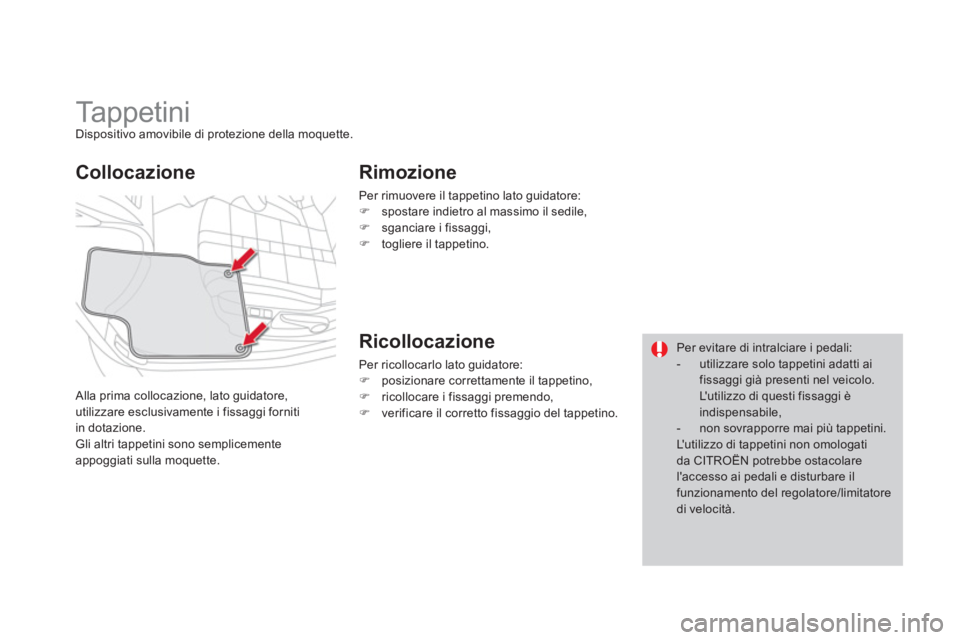

Page 154 of 431
Ta p p e t i n i
Dispositivo amovibile di protezione della moquette.
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi forniti
in dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
Collocazione
Rimozione
Per rimuovere il tappetino lato guidatore:
)
spostare indietro al massimo il sedile,
)
sganciare i fissaggi,
)
togliere il tappetino.
Ricollocazione
Per ricollocarlo lato guidatore:
)
posizionare correttamente il tappetino,
)
ricollocare i fissaggi premendo,
)
verificare il corretto fissaggio del tappetino.
Per evitare di intralciare i pedali:
- utilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è
indispensabile,
- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da CITROËN potrebbe ostacolare
l'accesso ai pedali e disturbare il
funzionamento del regolatore/limitatore
di velocità.
Page 155 of 431

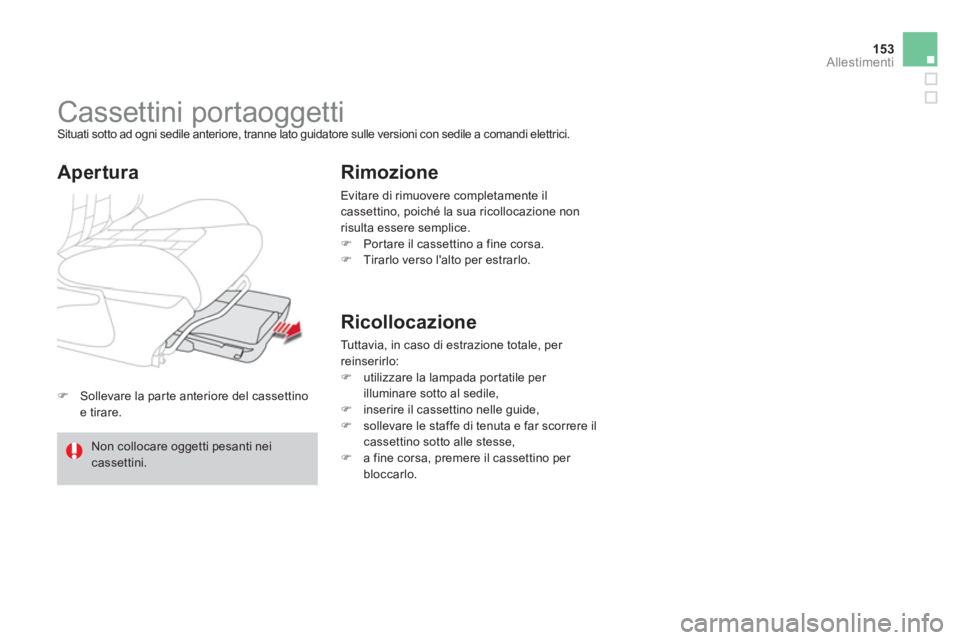

153Allestimenti
)
Sollevare la parte anteriore del cassettino
e tirare.
Cassettini portaoggetti
Situati sotto ad ogni sedile anteriore, tranne lato guidatore sulle versioni con sedile a comandi elettrici.
Rimozione
Evitare di rimuovere completamente il
cassettino, poiché la sua ricollocazione non
risulta essere semplice.
)
Portare il cassettino a fine corsa.
)
Tirarlo verso l'alto per estrarlo.
Apertura
Ricollocazione
Tuttavia, in caso di estrazione totale, per
reinserirlo:
)
utilizzare la lampada portatile per
illuminare sotto al sedile,
)
inserire il cassettino nelle guide,
)
sollevare le staffe di tenuta e far scorrere il
cassettino sotto alle stesse,
)
a fine corsa, premere il cassettino per
bloccarlo.
Non collocare oggetti pesanti nei
cassettini.
Page 156 of 431
)

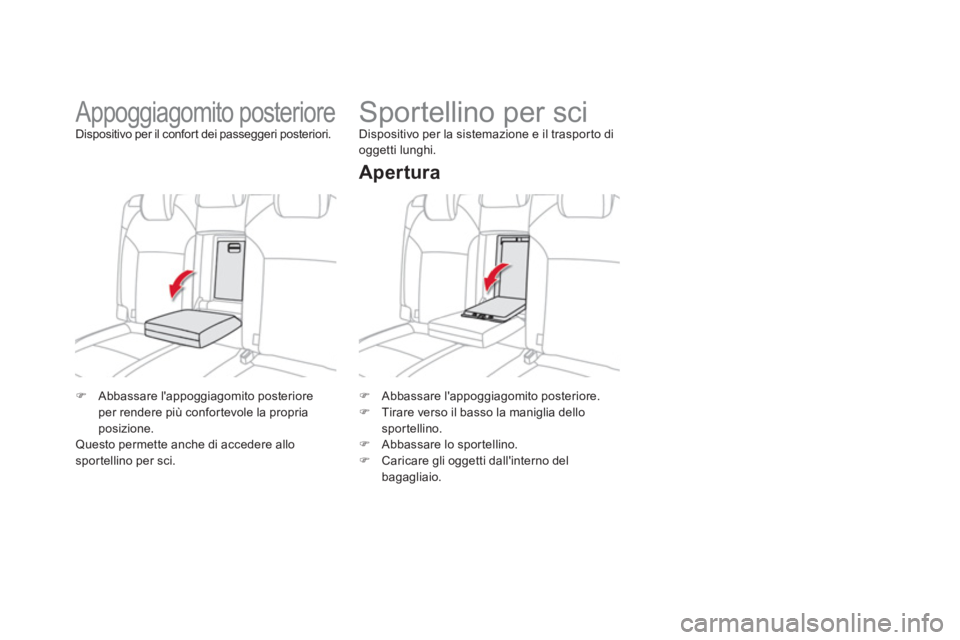

Abbassare l'appoggiagomito posteriore.
)
Tirare verso il basso la maniglia dello
sportellino.
)
Abbassare lo sportellino.
)
Caricare gli oggetti dall'interno del
bagagliaio.
Sportellino per sci
Dispositivo per la sistemazione e il trasporto di
oggetti lunghi.
Apertura
)
Abbassare l'appoggiagomito posteriore
per rendere più confortevole la propria
posizione.
Questo permette anche di accedere allo
sportellino per sci.
Appoggiagomito posteriore
Dispositivo per il confort dei passeggeri posteriori.
Page 157 of 431

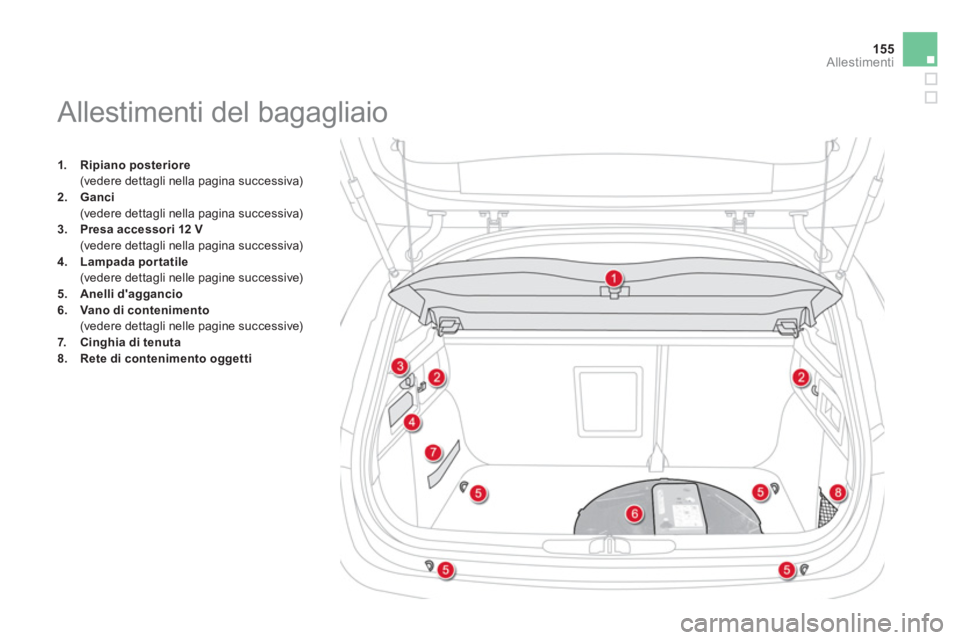

155Allestimenti
1.
Ripiano posteriore
(vedere dettagli nella pagina successiva)
2.
Ganci
(vedere dettagli nella pagina successiva)
3.
Presa accessori 12 V
(vedere dettagli nella pagina successiva)
4.
Lampada por tatile
(vedere dettagli nelle pagine successive)
5.
Anelli d'aggancio
6.
Vano di contenimento
(vedere dettagli nelle pagine successive)
7.
Cinghia di tenuta
8.
Rete di contenimento oggetti
Allestimenti del bagagliaio
Page 158 of 431

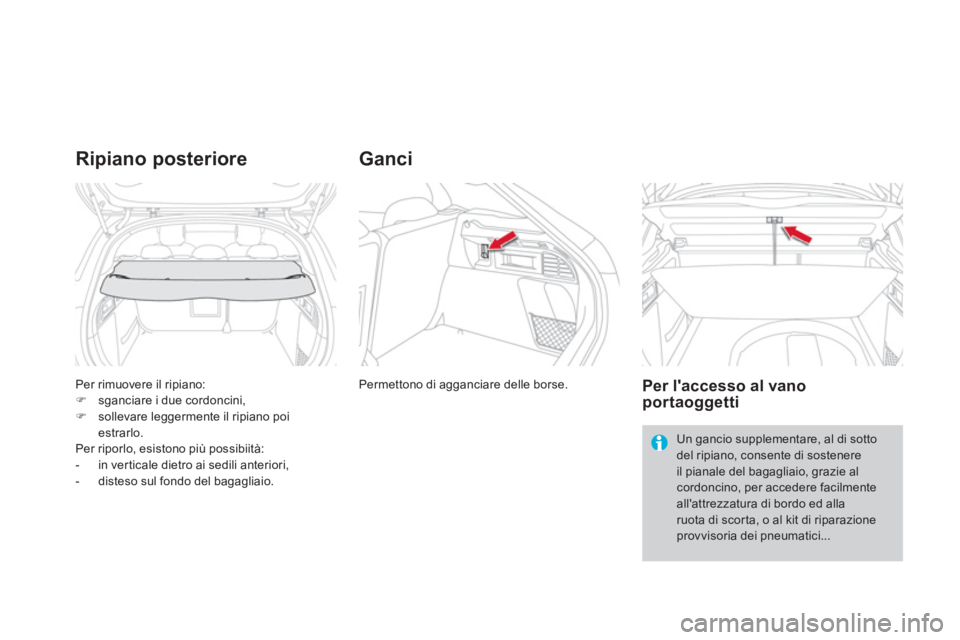

Per rimuovere il ripiano:
)
sganciare i due cordoncini,
)
sollevare leggermente il ripiano poi
estrarlo.
Per riporlo, esistono più possibiità:
- in verticale dietro ai sedili anteriori,
- disteso sul fondo del bagagliaio.
Ripiano posteriore
Permettono di agganciare delle borse.
Ganci
Per l'accesso al vano
portaoggetti
Un gancio supplementare, al di sotto
del ripiano, consente di sostenere
il pianale del bagagliaio, grazie al
cordoncino, per accedere facilmente
all'attrezzatura di bordo ed alla
ruota di scorta, o al kit di riparazione
provvisoria dei pneumatici...
Page 159 of 431

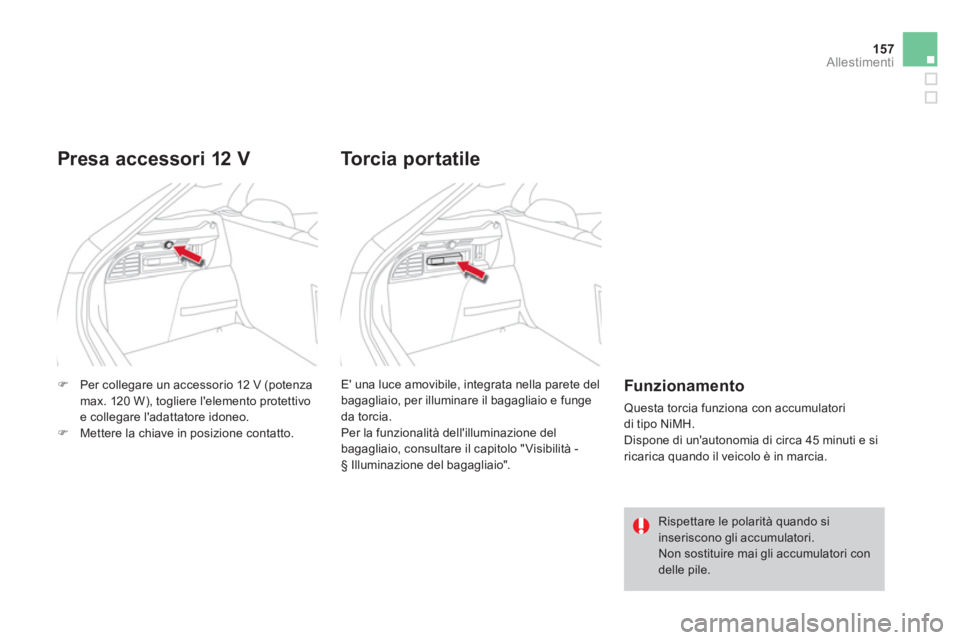

157Allestimenti
)
Per collegare un accessorio 12 V (potenza
max. 120 W), togliere l'elemento protettivo
e collegare l'adattatore idoneo.
)
Mettere la chiave in posizione contatto.
Presa accessori 12 V
E' una luce amovibile, integrata nella parete del
bagagliaio, per illuminare il bagagliaio e funge
da torcia.
Per la funzionalità dell'illuminazione del
bagagliaio, consultare il capitolo " Visibilità -
§ Illuminazione del bagagliaio".
To r c i a p o r t a t i l e
Funzionamento
Questa torcia funziona con accumulatori
di tipo NiMH.
Dispone di un'autonomia di circa 45 minuti e si
ricarica quando il veicolo è in marcia.
Rispettare le polarità quando si
inseriscono gli accumulatori.
Non sostituire mai gli accumulatori con
delle pile.

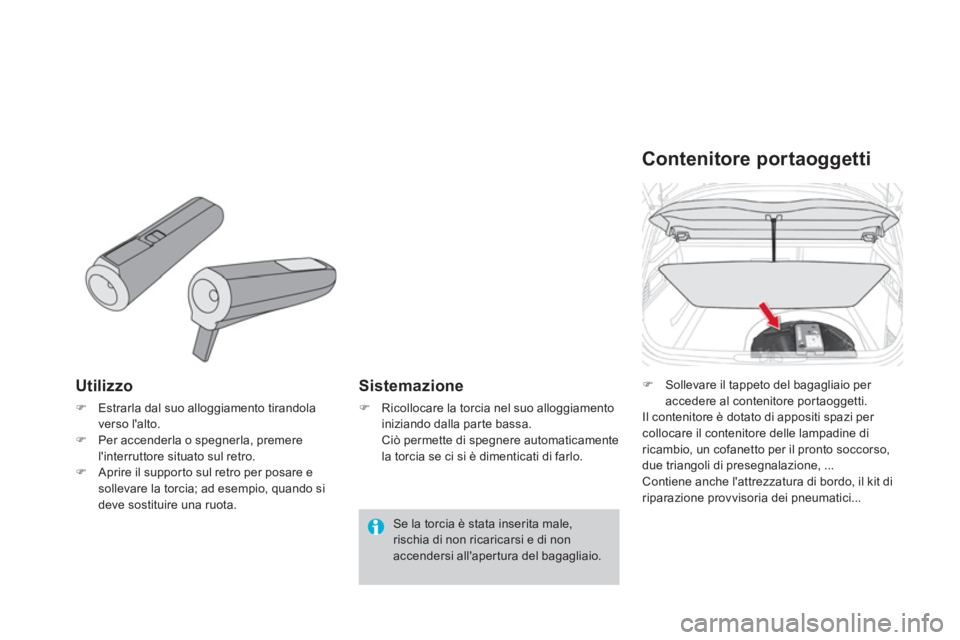

Page 160 of 431
Utilizzo
)
Estrarla dal suo alloggiamento tirandola
verso l'alto.
)
Per accenderla o spegnerla, premere
l'interruttore situato sul retro.
)
Aprire il supporto sul retro per posare e
sollevare la torcia; ad esempio, quando si
deve sostituire una ruota.
Sistemazione
)
Ricollocare la torcia nel suo alloggiamento
iniziando dalla parte bassa.
Ciò permette di spegnere automaticamente
la torcia se ci si è dimenticati di farlo.
Contenitore portaoggetti
)
Sollevare il tappeto del bagagliaio per
accedere al contenitore portaoggetti.
Il contenitore è dotato di appositi spazi per
collocare il contenitore delle lampadine di
ricambio, un cofanetto per il pronto soccorso,
due triangoli di presegnalazione, ...
Contiene anche l'attrezzatura di bordo, il kit di
riparazione provvisoria dei pneumatici...
Se la torcia è stata inserita male,
rischia di non ricaricarsi e di non
accendersi all'apertura del bagagliaio.
