Questo libretto presenta tutti gli equipaggiamenti
disponibili sull'insieme della gamma.
Il veicolo riprende solo una parte degli equipaggiamenti
descritti in questo documento, in funzione del livello di
fi nitura, della versione e delle caratteristiche proprie del
Paese di commercializzazione.
Le descrizioni e le immagini sono fornite a titolo
indicativo. Automobiles CITROËN si riserva il
diritto di modifi care le caratteristiche tecniche,
gli equipaggiamenti e gli accessori senza dover
aggiornare questo libretto.
Questo documento è parte integrante del veicolo
pertanto deve essere consegnato al nuovo
proprietario in caso di cessione dello stesso. Automobiles CITROËN certifi ca, in applicazione
delle disposizioni della normativa europea (Direttiva
2000/53) relativa ai veicoli da rottamare, che ne
rispetta gli obiettivi fi ssati e che nella fabbricazione
dei prodotti commercializzati, vengono utilizzati
materiali riciclati.
La riproduzione e la traduzione anche parziale
senza l'autorizzazione scritta da parte di
Automobiles CITROËN è vietata.
Stampato nell'UE
Italien
Per ogni intervento sul proprio veicolo, rivolgersi ad
un'offi cina qualifi cata. La rete CITROËN dispone
delle informazioni tecniche, della competenza e
dell'attrezzatura adeguata.

13DS4.0060
Italien

1Spie di funzionamento


Spia



accesa



Causa



Azioni/ Osservazioni






Service


temporaneamente,
accompagnata da un
messaggio. Sono state rilevate una o più
anomalie minori, senza spia
specifica. Identificare la causa dell'anomalia mediante il
messaggio che appare sul display.
È possibile trattare da soli alcune anomalie, come
una porta aperta o l'inizio di saturazione del filtro
antiparticolato (non appena le condizioni del traffico
lo permettono, rigenerare il filtro durante la guida ad
una velocità di almeno 60 km/h, fino allo spegnimento
della spia).
Per le altre anomalie, come l'anomalia del sistema di
segnalazione pneumatici sgonfi, rivolgersi alla rete
CITROËN o ad un riparatore qualificato.

fissa, accompagnata
da un messaggio. Sono state rilevate anomalie
importanti, senza spia specifica. Identificare la causa dell'anomalia mediante il mesaggio
che appare sul display e rivolgersi tassativamente alla
rete CITROËN o ad un riparatore qualificato.

fissa, associata
alla visualizzazione
lampeggiante poi fissa della
chiave di manutenzione.
La scadenza del tagliando è stata
superata. Solamente con le versioni Diesel Blue HDi.
Il tagliando deve essere effettuato appena possibile.

2Spie di funzionamento


Spia



accesa



Causa



Azioni/ Osservazioni






Additivo
AdBlue
®
(Diesel BlueHDi)


fissa all'inserimento del
contatto, accompagnata
da un segnale sonoro
e da un messaggio
indicante il numero
l'autonomia di guida. L'autonomia di guida è compresa tra
600 e 2 400 km. Effettuare al più presto un rabbocco di additivo
AdBlue®
: rivolgersi alla rete CITROËN o ad
un riparatore qualificato oppure effettuare da
soli quest'operazione attenendovi alla rubrica
corrispondente.

+
lampeggiante, abbinata
alla spia SERVICE,
accompagnata da un
segnale sonoro e da un
messaggio indicante
l'autonomia di guida. L'autonomia di guida è compresa tra
0 km e 600 km. Effettuare tassativamente
un rabbocco di additivo
AdBlue
® per evitare una panne
: rivolgersi alla
rete CITROËN o ad un riparatore qualificato oppure
effettuate da soli quest'operazione attenendosi alla
rubrica corrispondente.

lampeggiante, abbinata
alla spia SERVICE ,
accompagnata da un
segnale sonoro e da un
messaggio indicante
l'impossibilità di avviare
il motore. Il serbatoio dell'additivo AdBlue
® è
vuoto : il dispositivo antiavviamento
regolamentare impedisce il
riavviamento del motore. Per poter riavviare il motore, occorre effettuare
tassativamente
un rabbocco di additivo AdBlue® :
rivolgersi alla rete CITROËN o ad un riparatore
qualificato oppure effettuate da soli questa operazione
attenendosi alla rubrica corrispondente.
È tassativo
aggiungere una quantità minima di
3,8 litri di AdBlue
®
nel serbatoio.

3Spie di funzionamento


Spia



accesa



Causa



Azioni/ Osservazioni



+
+

Sistema
antinquinamento
SCR

(Diesel BlueHDi)


fissa, all'inserimento del
contatto, abbinata alle
spie SERVICE e sistema
autodiagnosi motore,
accompagnata da un
segnale sonoro e da un
messaggio. È stato rilevato un malfunzionamento
del sistema antinquinamento SCR. Questo allarme sparisce non appena il livello
di emissione dei gas di scarico torna ad essere
conforme.

lampeggiante,
all'inserimento del contatto,
abbinata alle spie SERVICE
e sistema autodiagnosi
motore, accompagnata da
un segnale sonoro e da
un messaggio indicante
l'autonomia di guida. Dopo conferma del
malfunzionamento del sistema
antinquinamento, è possibile
percorrere fino a 1 100 km prima
dell'attivazione del dispositivo
antiavviamento del motore. Rivolgersi al più presto
alla rete CITROËN o ad
un riparatore qualificato per evitare una panne.


lampeggiante all'inserimento
del contatto, abbinata alle
spie SERVICE e sistema
autodiagnosi motore,
accompagnata da un
segnale sonoro e da un
messaggio. Il limite di guida consentito è
stato superato dopo conferma del
malfunzionamento del sistema
antinquinamento: il dispositivo
antiavviamento impedisce il
riavviamento del motore. Per poter riavviare il motore, occorre
tassativamente
rivolgersi alla rete CITROËN o
ad un riparatore qualificato.

2Spie di funzionamento
Sulle versioni equipaggiate di astina di livello
elettrica, la conformità del livello dell'olio
motore appare per alcuni secondi sul quadro
strumenti, all'inserimento del contatto,
contemporaneamente all'informazione di
manutenzione.











Indicatore di livello dell'olio motore *

La verifica del livello dell'olio è valida
solo se il veicolo si trova su terreno
piano, con il motore spento da almeno
30 minuti.

Livello dell'olio corretto

Mancanza d'olio

È indicata dal lampeggiamento della scritta
"OIL"
o dalla visualizzazione di un messaggio,
accompagnata dall'accensione della spia
ser vizio e da un segnale sonoro.
Se la mancanza d'olio è confermata dalla
verifica sull'astina manuale, ripristinare
tassativamente il livello per evitare danni al
motore.
Attenersi alla rubrica " Verifica dei livelli".


Malfunzionamento dell'indicatore
di livello
È segnalato dal lampeggiamento della scritta
"OIL"
o dalla visualizzazione di un messaggio.
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.

In caso di malfunzionamento dell'astina di
livello elettrica, il livello dell'olio motore non è
più sor vegliato.
Se il sistema è in anomalia, occorre controllare
il livello dell'olio motore con l'astina manuale
situata nel vano motore.
Consultare la rubrica " Verifica dei livelli".



*
Secondo la versione.

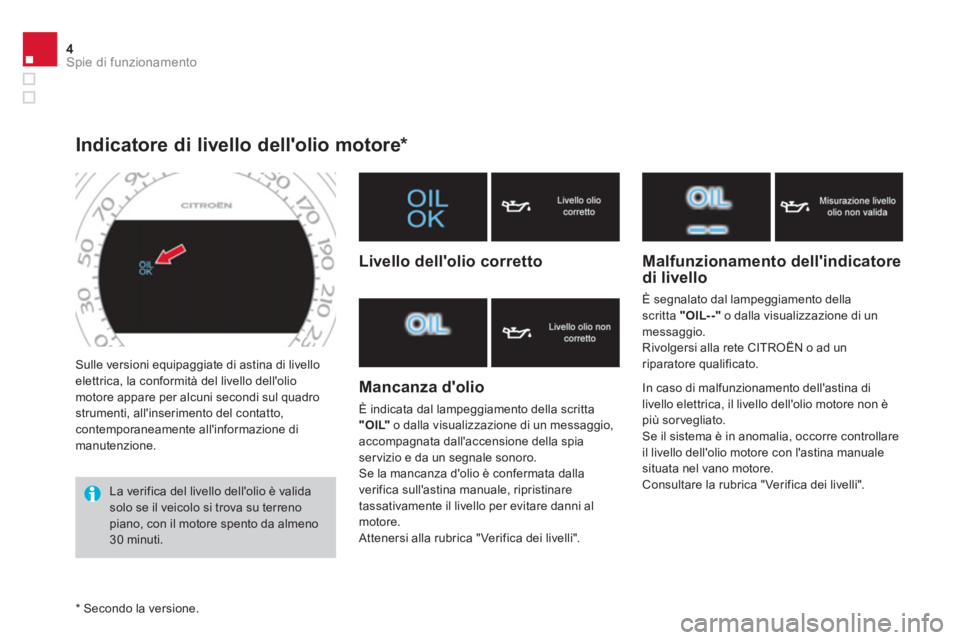

4Spie di funzionamento
Sulle versioni equipaggiate di astina di livello
elettrica, la conformità del livello dell'olio
motore appare per alcuni secondi sul quadro
strumenti, all'inserimento del contatto,
contemporaneamente all'informazione di
manutenzione.











Indicatore di livello dell'olio motore *

La verifica del livello dell'olio è valida
solo se il veicolo si trova su terreno
piano, con il motore spento da almeno
30 minuti.

Livello dell'olio corretto

Mancanza d'olio

È indicata dal lampeggiamento della scritta
"OIL"
o dalla visualizzazione di un messaggio,
accompagnata dall'accensione della spia
ser vizio e da un segnale sonoro.
Se la mancanza d'olio è confermata dalla
verifica sull'astina manuale, ripristinare
tassativamente il livello per evitare danni al
motore.
Attenersi alla rubrica " Verifica dei livelli".


Malfunzionamento dell'indicatore
di livello
È segnalato dal lampeggiamento della
scritta "OIL--"
o dalla visualizzazione di un
messaggio.
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.

In caso di malfunzionamento dell'astina di
livello elettrica, il livello dell'olio motore non è
più sor vegliato.
Se il sistema è in anomalia, occorre controllare
il livello dell'olio motore con l'astina manuale
situata nel vano motore.
Consultare la rubrica " Verifica dei livelli".



*
Secondo la versione.

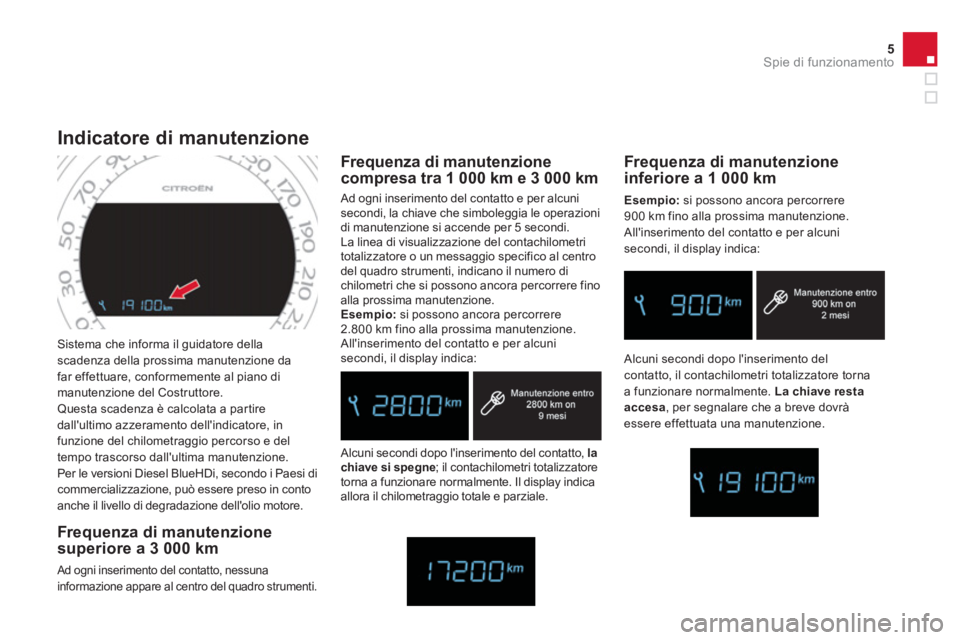

5Spie di funzionamento
Sistema che informa il guidatore della
scadenza della prossima manutenzione da
far effettuare, conformemente al piano di
manutenzione del Costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore, in
funzione del chilometraggio percorso e del
tempo trascorso dall'ultima manutenzione.
Per le versioni Diesel BlueHDi, secondo i Paesi di
commercializzazione, può essere preso in conto
anche il livello di degradazione dell'olio motore.





Indicatore di manutenzione


Frequenza di manutenzione
compresa tra 1 000 km e 3 000 km
Ad ogni inserimento del contatto e per alcuni
secondi, la chiave che simboleggia le operazioni
di manutenzione si accende per 5 secondi.
La linea di visualizzazione del contachilometri
totalizzatore o un messaggio specifico al centro
del quadro strumenti, indicano il numero di
chilometri che si possono ancora percorrere fino
alla prossima manutenzione.

Esempio:
si possono ancora percorrere
2.800 km fino alla prossima manutenzione.
All'inserimento del contatto e per alcuni
secondi, il display indica:

Frequenza di manutenzione
inferiore a 1 000 km

Esempio:
si possono ancora percorrere
900 km fino alla prossima manutenzione.
All'inserimento del contatto e per alcuni
secondi, il display indica:
Alcuni secondi dopo l'inserimento del
contatto, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave resta
accesa
, per segnalare che a breve dovrà
essere effettuata una manutenzione.
Alcuni secondi dopo l'inserimento del contatto, la
chiave si spegne
; il contachilometri totalizzatore
torna a funzionare normalmente. Il display indica
allora il chilometraggio totale e parziale.


Frequenza di manutenzione
superiore a 3 000 km
Ad ogni inserimento del contatto, nessuna
informazione appare al centro del quadro strumenti.
