Page 411 of 431
6Spie di funzionamento
Alcuni secondi dopo l'inserimento del
contatto, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave resta
accesa
. La chiave può accendersi, nel caso
in cui si supera la durata trascorsa
dall'ultima manutenzione, così come
indicato nel piano di manutenzione del
Costruttore.
Per le versioni Diesel BlueHDi, la chiave
può anche accendersi in anticipo, in
funzione del livello di degradazione
dell'olio motore, che dipende dalle
condizioni di guida del veicolo.

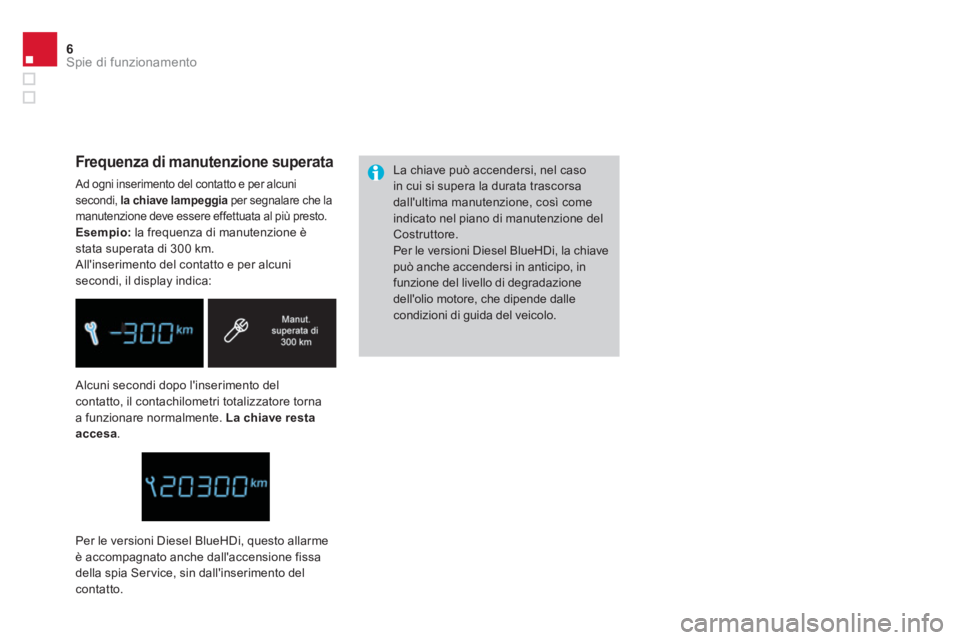

Frequenza di manutenzione superata
Ad ogni inserimento del contatto e per alcuni
secondi, la chiave lampeggia
per segnalare che la
manutenzione deve essere effettuata al più presto.
Esempio:
la frequenza di manutenzione è
stata superata di 300 km.
All'inserimento del contatto e per alcuni
secondi, il display indica:
Per le versioni Diesel BlueHDi, questo allarme
è accompagnato anche dall'accensione fissa
della spia Ser vice, sin dall'inserimento del
contatto.
Page 412 of 431
7Spie di funzionamento

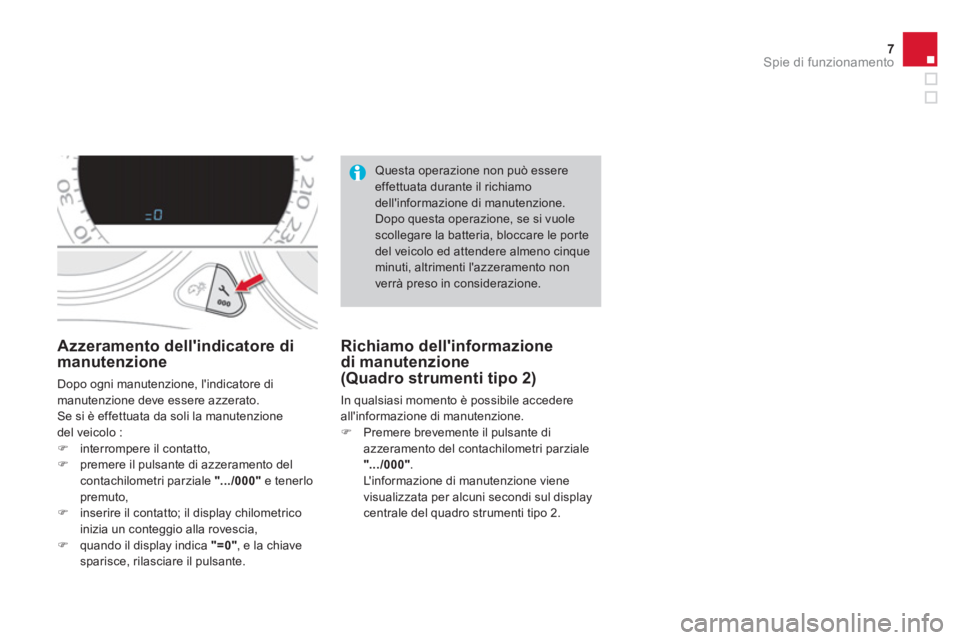

Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
Se si è effettuata da soli la manutenzione
del veicolo :
)
interrompere il contatto,
)
premere il pulsante di azzeramento del
contachilometri parziale ".../000"
e tenerlo
premuto,
)
inserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,
)
quando il display indica "=0"
, e la chiave
sparisce, rilasciare il pulsante. Questa operazione non può essere
effettuata durante il richiamo
dell'informazione di manutenzione.
Dopo questa operazione, se si vuole
scollegare la batteria, bloccare le porte
del veicolo ed attendere almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.
Richiamo dell'informazione
di manutenzione
(Quadro strumenti tipo 2)
In qualsiasi momento è possibile accedere
all'informazione di manutenzione.
)
Premere brevemente il pulsante di
azzeramento del contachilometri parziale
".../000".
L'informazione di manutenzione viene
visualizzata per alcuni secondi sul display
centrale del quadro strumenti tipo 2.
Page 413 of 431
8Guida

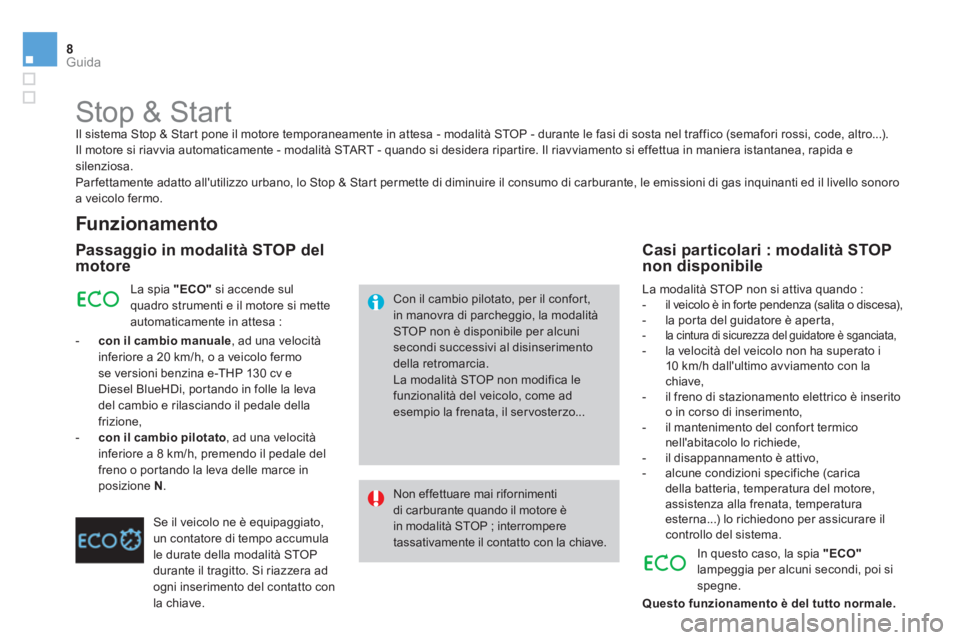

Stop & Start
Il sistema Stop & Start pone il motore temporaneamente in attesa - modalità STOP - durante le fasi di sosta nel traffico (semafori rossi, code, altro...).
Il motore si riavvia automaticamente - modalità START - quando si desidera ripartire. Il riavviamento si effettua in maniera istantanea, rapida e
silenziosa.
Par fettamente adatto all'utilizzo urbano, lo Stop & Start permette di diminuire il consumo di carburante, le emissioni di gas inquinanti ed il livello sonoro
a veicolo fermo.
Funzionamento
Passaggio in modalità STOP del
motore
Con il cambio pilotato, per il confort,
in manovra di parcheggio, la modalità
STOP non è disponibile per alcuni
secondi successivi al disinserimento
della retromarcia.
La modalità STOP non modifica le
funzionalità del veicolo, come ad
esempio la frenata, il servosterzo...
Non effettuare mai rifornimenti
di carburante quando il motore è
in modalità STOP ; interrompere
tassativamente il contatto con la chiave. La spia "ECO"
si accende sul
quadro strumenti e il motore si mette
automaticamente in attesa :
- con il cambio manuale
, ad una velocità
inferiore a 20 km/h, o a veicolo fermo
se versioni benzina e-THP 130 cv e
Diesel BlueHDi, portando in folle la leva
del cambio e rilasciando il pedale della
frizione,
- con il cambio pilotato
, ad una velocità
inferiore a 8 km/h, premendo il pedale del
freno o portando la leva delle marce in
posizione N
.
Se il veicolo ne è equipaggiato,
un contatore di tempo accumula
le durate della modalità STOP
durante il tragitto. Si riazzera ad
ogni inserimento del contatto con
la chiave. La modalità STOP non si attiva quando :
- il veicolo è in for te pendenza (salita o discesa),
- la porta del guidatore è aperta,
- la cintura di sicurezza del guidatore è sganciata,
- la velocità del veicolo non ha superato i
10 km/h dall'ultimo avviamento con la
chiave,
- il freno di stazionamento elettrico è inserito
o in corso di inserimento,
- il mantenimento del confort termico
nell'abitacolo lo richiede,
- il disappannamento è attivo,
- alcune condizioni specifiche (carica
della batteria, temperatura del motore,
assistenza alla frenata, temperatura
esterna...) lo richiedono per assicurare il
controllo del sistema.
Casi particolari : modalità STOP
non disponibile
In questo caso, la spia "ECO"
lampeggia per alcuni secondi, poi si
spegne.
Questo funzionamento è del tutto normale.
Page 414 of 431
9Guida

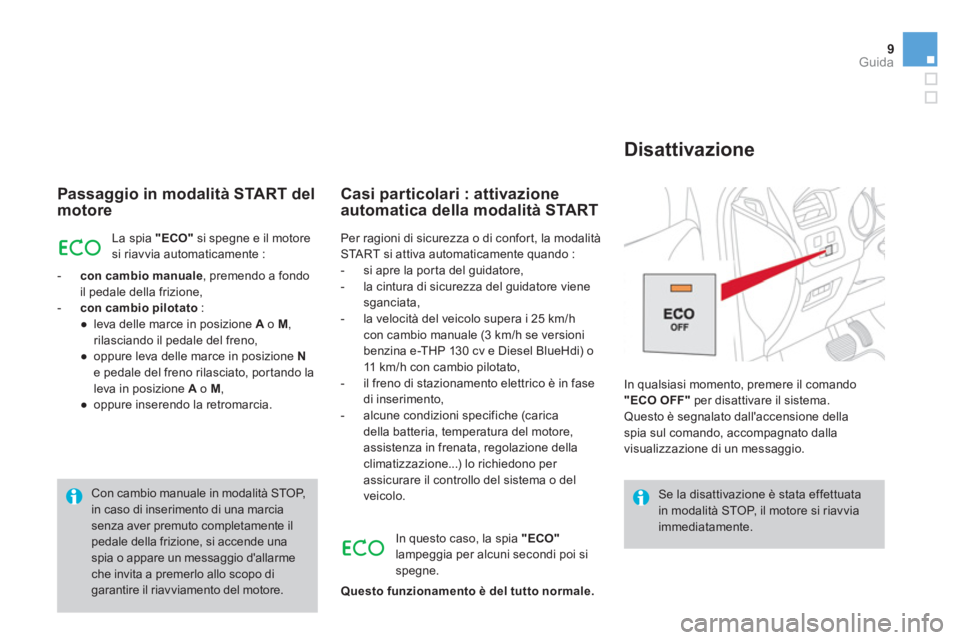

Passaggio in modalità START del
motore
La spia "ECO"
si spegne e il motore
si riavvia automaticamente :
- con cambio manuale
, premendo a fondo
il pedale della frizione,
- con cambio pilotato
:
●
leva delle marce in posizione A
o M
,
rilasciando il pedale del freno,
●
oppure leva delle marce in posizione N
e pedale del freno rilasciato, portando la
leva in posizione A
o M
,
●
oppure inserendo la retromarcia.
Casi particolari : attivazione
automatica della modalità START
Se la disattivazione è stata effettuata
in modalità STOP, il motore si riavvia
immediatamente. Con cambio manuale in modalità STOP,
in caso di inserimento di una marcia
senza aver premuto completamente il
pedale della frizione, si accende una
spia o appare un messaggio d'allarme
che invita a premerlo allo scopo di
garantire il riavviamento del motore.
In qualsiasi momento, premere il comando
"ECO OFF"
per disattivare il sistema.
Questo è segnalato dall'accensione della
spia sul comando, accompagnato dalla
visualizzazione di un messaggio.
Disattivazione
In questo caso, la spia "ECO"
lampeggia per alcuni secondi poi si
spegne.
Questo funzionamento è del tutto normale.
Per ragioni di sicurezza o di confort, la modalità
START si attiva automaticamente quando :
- si apre la porta del guidatore,
- la cintura di sicurezza del guidatore viene
sganciata,
- la velocità del veicolo supera i 25 km/h
con cambio manuale (3 km/h se versioni
benzina e-THP 130 cv e Diesel BlueHdi) o
11 km/h con cambio pilotato,
- il freno di stazionamento elettrico è in fase
di inserimento,
- alcune condizioni specifiche (carica
della batteria, temperatura del motore,
assistenza in frenata, regolazione della
climatizzazione...) lo richiedono per
assicurare il controllo del sistema o del
veicolo.
Page 415 of 431
10Guida
Il sistema si riattiva automaticamente
ad ogni nuovo avviamento con la
chiave.

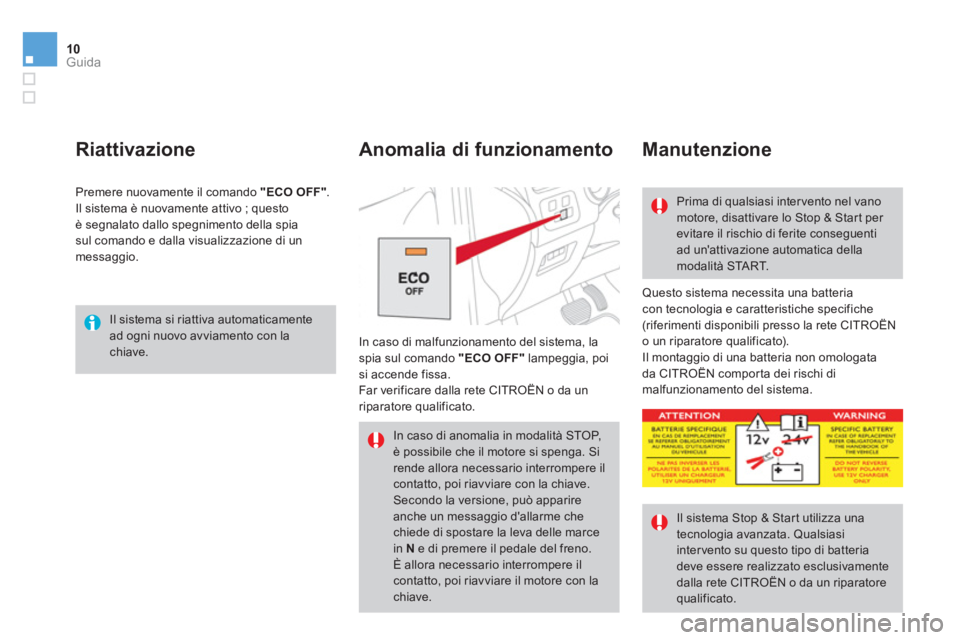

Riattivazione
Questo sistema necessita una batteria
con tecnologia e caratteristiche specifiche
(riferimenti disponibili presso la rete CITROËN
o un riparatore qualificato).
Il montaggio di una batteria non omologata
da CITROËN comporta dei rischi di
malfunzionamento del sistema. In caso di malfunzionamento del sistema, la
spia sul comando "ECO OFF"
lampeggia, poi
si accende fissa.
Far verificare dalla rete CITROËN o da un
riparatore qualificato.
Anomalia di funzionamento
Manutenzione
Prima di qualsiasi inter vento nel vano
motore, disattivare lo Stop & Start per
evitare il rischio di ferite conseguenti
ad un'attivazione automatica della
modalità START.
Il sistema Stop & Start utilizza una
tecnologia avanzata. Qualsiasi
inter vento su questo tipo di batteria
deve essere realizzato esclusivamente
dalla rete CITROËN o da un riparatore
qualificato. Premere nuovamente il comando "ECO OFF"
.
Il sistema è nuovamente attivo ; questo
è segnalato dallo spegnimento della spia
sul comando e dalla visualizzazione di un
messaggio.
In caso di anomalia in modalità STOP,
è possibile che il motore si spenga. Si
rende allora necessario interrompere il
contatto, poi riavviare con la chiave.
Secondo la versione, può apparire
anche un messaggio d'allarme che
chiede di spostare la leva delle marce
in N
e di premere il pedale del freno.
È allora necessario interrompere il
contatto, poi riavviare il motore con la
chiave.
Page 416 of 431
11Ver if ic he

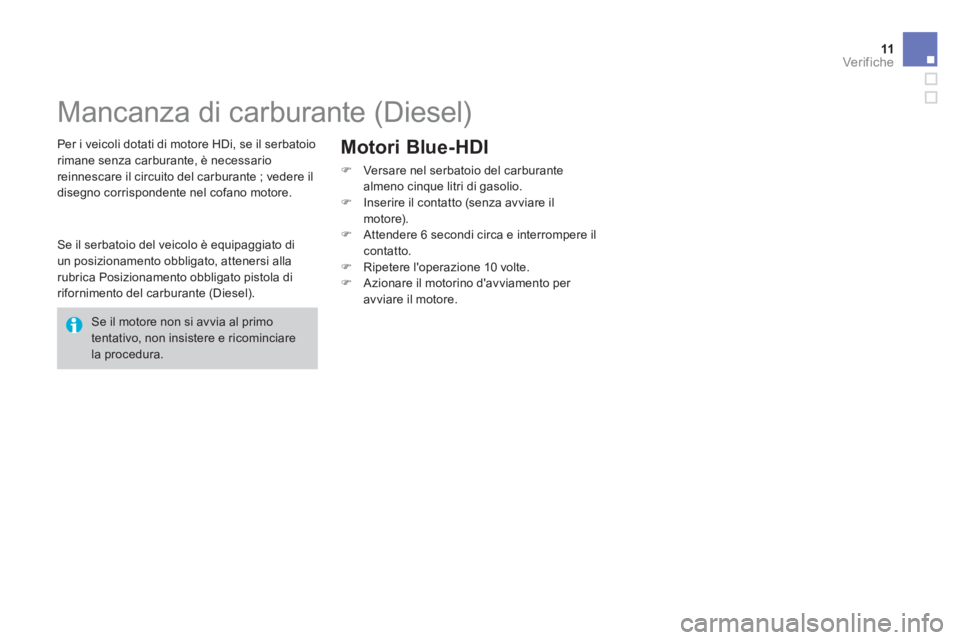

Mancanza di carburante (Diesel)
Per i veicoli dotati di motore HDi, se il serbatoio rimane senza carburante, è necessario reinnescare il circuito del carburante ; vedere il disegno corrispondente nel cofano motore.
Se il serbatoio del veicolo è equipaggiato di un posizionamento obbligato, attenersi alla rubrica Posizionamento obbligato pistola di rifornimento del carburante (Diesel).
Se il motore non si avvia al primo tentativo, non insistere e ricominciare la procedura.
Motori Blue-HDI
) Versare nel serbatoio del carburante almeno cinque litri di gasolio. ) Inserire il contatto (senza avviare il motore). ) Attendere 6 secondi circa e interrompere il contatto. ) Ripetere l'operazione 10 volte. ) Azionare il motorino d'avviamento per avviare il motore.
Page 417 of 431
3Ver if ic he

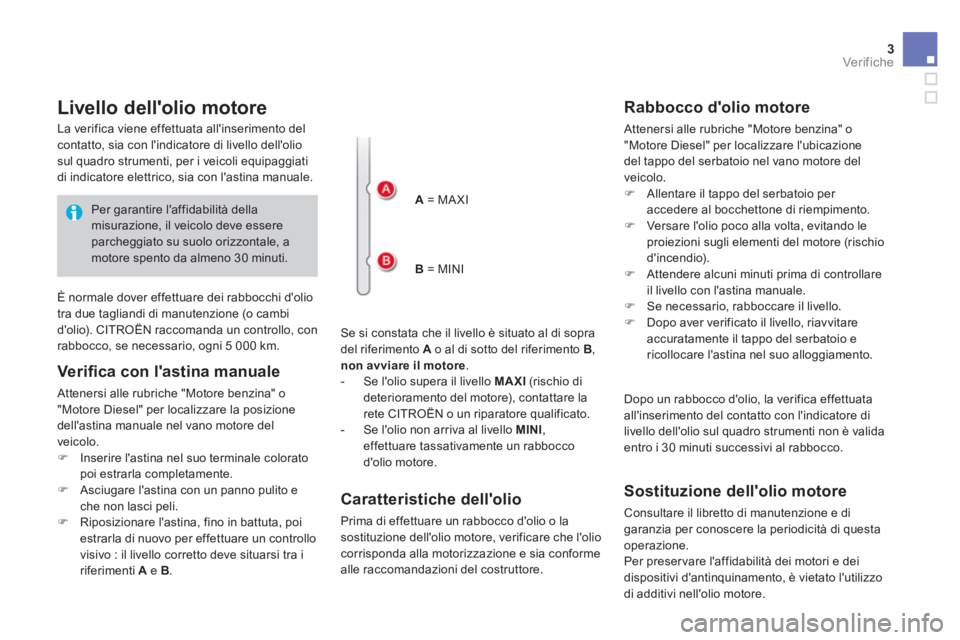

Livello dell'olio motore
Se si constata che il livello è situato al di sopra
del riferimento A
o al di sotto del riferimento B
,
non avviare il motore
.
- Se l'olio supera il livello MAXI
(rischio di
deterioramento del motore), contattare la
rete CITROËN o un riparatore qualificato.
- Se l'olio non arriva al livello MINI
,
effettuare tassativamente un rabbocco
d'olio motore.
La verifica viene effettuata all'inserimento del
contatto, sia con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli equipaggiati
di indicatore elettrico, sia con l'astina manuale.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). CITROËN raccomanda un controllo, con
rabbocco, se necessario, ogni 5 000 km.
Verifi ca con l'astina manuale
Attenersi alle rubriche "Motore benzina" o
"Motore Diesel" per localizzare la posizione
dell'astina manuale nel vano motore del
veicolo.
)
Inserire l'astina nel suo terminale colorato
poi estrarla completamente.
)
Asciugare l'astina con un panno pulito e
che non lasci peli.
)
Riposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo : il livello corretto deve situarsi tra i
riferimenti A
e B
.
A
= MA XI
B
= MINI
Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che l'olio
corrisponda alla motorizzazione e sia conforme
alle raccomandazioni del costruttore.
Rabbocco d'olio motore
Attenersi alle rubriche "Motore benzina" o
"Motore Diesel" per localizzare l'ubicazione
del tappo del serbatoio nel vano motore del
veicolo.
)
Allentare il tappo del serbatoio per
accedere al bocchettone di riempimento.
)
Versare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
)
Attendere alcuni minuti prima di controllare
il livello con l'astina manuale.
)
Se necessario, rabboccare il livello.
)
Dopo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica effettuata
all'inserimento del contatto con l'indicatore di
livello dell'olio sul quadro strumenti non è valida
entro i 30 minuti successivi al rabbocco.
Sostituzione dell'olio motore
Consultare il libretto di manutenzione e di
garanzia per conoscere la periodicità di questa
operazione.
Per preser vare l'affidabilità dei motori e dei
dispositivi d'antinquinamento, è vietato l'utilizzo
di additivi nell'olio motore.
Per garantire l'affidabilità della
misurazione, il veicolo deve essere
parcheggiato su suolo orizzontale, a
motore spento da almeno 30 minuti.
Page 418 of 431
12Ver if ic he

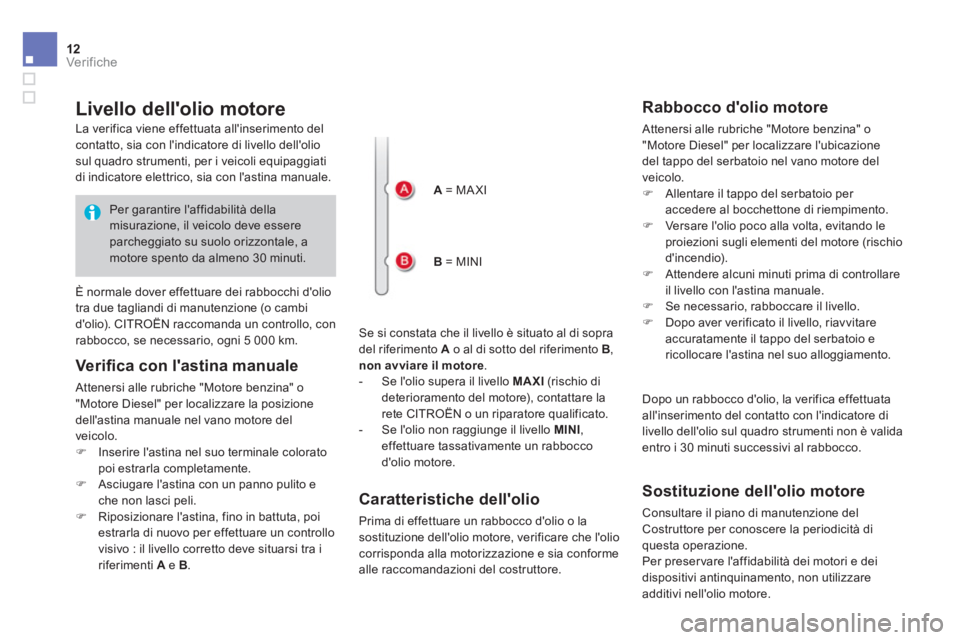

Livello dell'olio motore
Se si constata che il livello è situato al di sopra del riferimento A o al di sotto del riferimento B , non avviare il motore . - Se l'olio supera il livello MAXI (rischio di deterioramento del motore), contattare la rete CITROËN o un riparatore qualificato. - Se l'olio non raggiunge il livello MINI , effettuare tassativamente un rabbocco d'olio motore.
La verifica viene effettuata all'inserimento del contatto, sia con l'indicatore di livello dell'olio sul quadro strumenti, per i veicoli equipaggiati di indicatore elettrico, sia con l'astina manuale.
È normale dover effettuare dei rabbocchi d'olio tra due tagliandi di manutenzione (o cambi d'olio). CITROËN raccomanda un controllo, con rabbocco, se necessario, ogni 5 000 km.
Verifi ca con l'astina manuale
Attenersi alle rubriche "Motore benzina" o "Motore Diesel" per localizzare la posizione dell'astina manuale nel vano motore del veicolo. ) Inserire l'astina nel suo terminale colorato poi estrarla completamente. ) Asciugare l'astina con un panno pulito e che non lasci peli. ) Riposizionare l'astina, fino in battuta, poi estrarla di nuovo per effettuare un controllo visivo : il livello corretto deve situarsi tra i riferimenti A e B .
A = MA XI
B = MINI
Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la sostituzione dell'olio motore, verificare che l'olio corrisponda alla motorizzazione e sia conforme alle raccomandazioni del costruttore.
Rabbocco d'olio motore
Attenersi alle rubriche "Motore benzina" o "Motore Diesel" per localizzare l'ubicazione del tappo del serbatoio nel vano motore del veicolo. ) Allentare il tappo del serbatoio per accedere al bocchettone di riempimento. ) Versare l'olio poco alla volta, evitando le proiezioni sugli elementi del motore (rischio d'incendio). ) Attendere alcuni minuti prima di controllare il livello con l'astina manuale. ) Se necessario, rabboccare il livello. ) Dopo aver verificato il livello, riavvitare accuratamente il tappo del serbatoio e ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica effettuata all'inserimento del contatto con l'indicatore di livello dell'olio sul quadro strumenti non è valida entro i 30 minuti successivi al rabbocco.
Sostituzione dell'olio motore
Consultare il piano di manutenzione del Costruttore per conoscere la periodicità di questa operazione. Per preser vare l'affidabilità dei motori e dei dispositivi antinquinamento, non utilizzare additivi nell'olio motore.
Per garantire l'affidabilità della misurazione, il veicolo deve essere parcheggiato su suolo orizzontale, a motore spento da almeno 30 minuti.
Page 419 of 431
13Ver if ic he

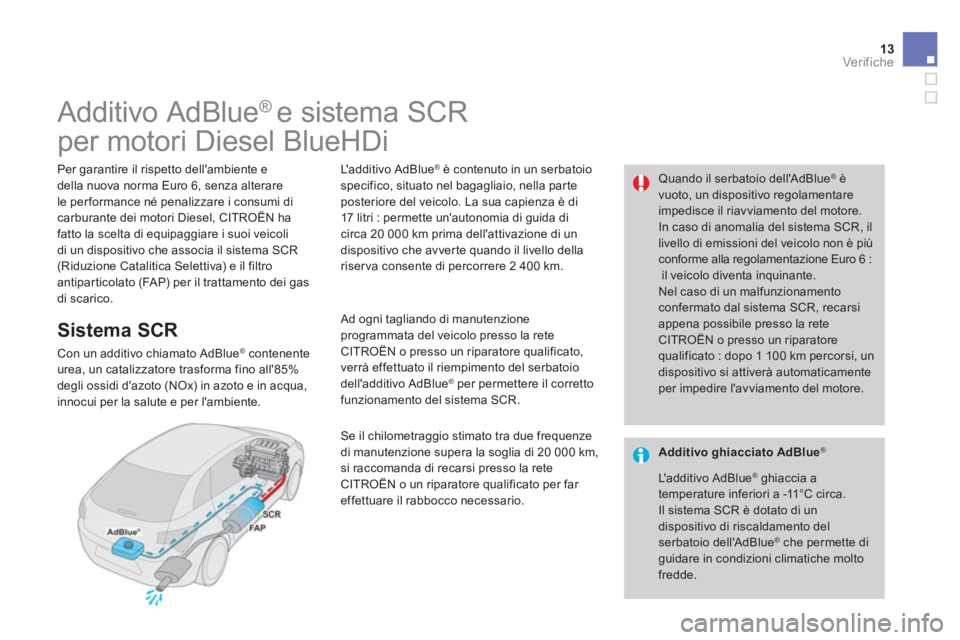

Additivo AdBlue® e sistema SCR
per motori Diesel BlueHDi
Per garantire il rispetto dell'ambiente e della nuova norma Euro 6, senza alterare le per formance né penalizzare i consumi di carburante dei motori Diesel, CITROËN ha fatto la scelta di equipaggiare i suoi veicoli di un dispositivo che associa il sistema SCR (Riduzione Catalitica Selettiva) e il filtro antiparticolato (FAP) per il trattamento dei gas di scarico.
Quando il serbatoio dell'AdBlue® è vuoto, un dispositivo regolamentare impedisce il riavviamento del motore. In caso di anomalia del sistema SCR, il livello di emissioni del veicolo non è più conforme alla regolamentazione Euro 6 : il veicolo diventa inquinante. Nel caso di un malfunzionamento confermato dal sistema SCR, recarsi appena possibile presso la rete CITROËN o presso un riparatore qualificato : dopo 1 100 km percorsi, un dispositivo si attiverà automaticamente per impedire l'avviamento del motore.
Sistema SCR
Con un additivo chiamato AdBlue® contenente urea, un catalizzatore trasforma fino all'85% degli ossidi d'azoto (NOx) in azoto e in acqua, innocui per la salute e per l'ambiente.
L' a d d i t i v o A d B l u e® è contenuto in un serbatoio specifico, situato nel bagagliaio, nella parte posteriore del veicolo. La sua capienza è di 17 litri : permette un'autonomia di guida di circa 20 000 km prima dell'attivazione di un dispositivo che avverte quando il livello della riser va consente di percorrere 2 400 km.
Ad ogni tagliando di manutenzione programmata del veicolo presso la rete CITROËN o presso un riparatore qualificato, verrà effettuato il riempimento del serbatoio dell'additivo AdBlue® per permettere il corretto funzionamento del sistema SCR.
Se il chilometraggio stimato tra due frequenze di manutenzione supera la soglia di 20 000 km, si raccomanda di recarsi presso la rete CITROËN o un riparatore qualificato per far effettuare il rabbocco necessario.
Additivo ghiacciato AdBlue ®
L' a d d i t i v o A d B l u e® ghiaccia a temperature inferiori a -11°C circa. Il sistema SCR è dotato di un dispositivo di riscaldamento del serbatoio dell'AdBlue® che permette di guidare in condizioni climatiche molto fredde.
Page 420 of 431
14Ver if ic he
Il dispositivo regolamentare antiavviamento del motore si attiva automaticamente quando il serbatoio dell'AdBlue® è vuoto.

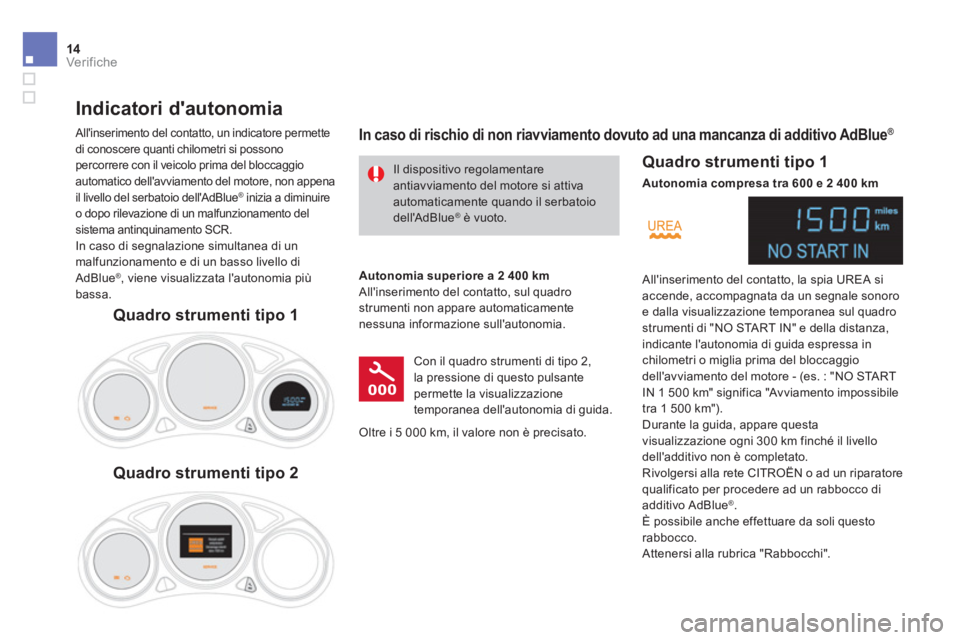

Indicatori d'autonomia
All'inserimento del contatto, un indicatore permette di conoscere quanti chilometri si possono percorrere con il veicolo prima del bloccaggio automatico dell'avviamento del motore, non appena il livello del serbatoio dell'AdBlue® inizia a diminuire o dopo rilevazione di un malfunzionamento del sistema antinquinamento SCR.
In caso di segnalazione simultanea di un malfunzionamento e di un basso livello di AdBlue® , viene visualizzata l'autonomia più bassa.
In caso di rischio di non riavviamento dovuto ad una mancanza di additivo AdBlue®
Autonomia superiore a 2 400 km All'inserimento del contatto, sul quadro strumenti non appare automaticamente nessuna informazione sull'autonomia.
Con il quadro strumenti di tipo 2, la pressione di questo pulsante permette la visualizzazione temporanea dell'autonomia di guida.
Quadro strumenti tipo 1
Autonomia compresa tra 600 e 2 400 km
All'inserimento del contatto, la spia UREA si accende, accompagnata da un segnale sonoro e dalla visualizzazione temporanea sul quadro strumenti di "NO START IN" e della distanza, indicante l'autonomia di guida espressa in chilometri o miglia prima del bloccaggio dell'avviamento del motore - (es. : "NO START IN 1 500 km" significa "Avviamento impossibile tra 1 500 km"). Durante la guida, appare questa visualizzazione ogni 300 km finché il livello dell'additivo non è completato. Rivolgersi alla rete CITROËN o ad un riparatore qualificato per procedere ad un rabbocco di additivo AdBlue® . È possibile anche effettuare da soli questo rabbocco. Attenersi alla rubrica "Rabbocchi".
Oltre i 5 000 km, il valore non è precisato.
Quadro strumenti tipo 1
Quadro strumenti tipo 2
