CITROEN DS4 2014 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2014, Model line: DS4, Model: CITROEN DS4 2014Pages: 431, PDF Dimensioni: 32.59 MB
Page 61 of 431
59Spie di funzionamento
Reostato d'illuminazione
Permette di regolare manualmente l'intensità
luminosa del posto di guida in funzione della
luminosità esterna. Funziona solamente con i
fari accesi, in modalità notte.
Attivazione
)
Premere il pulsante A
per far variare
l'intensità d'illuminazione del posto di
guida.
)
Quando l'illuminazione raggiunge la
regolazione minima, rilasciare il pulsante,
poi premere di nuovo per aumentarla.
oppure
)
Quando l'illuminazione raggiunge la
regolazione massima, rilasciare il pulsante,
poi premerlo di nuovo per diminuirla.
)
Non appena l'illuminazione raggiunge
l'intensità desiderata, rilasciare il pulsante.
Questa spia e il valore
d'illuminazione appaiono al centro
del quadro strumenti durante la
regolazione per visualizzare il livello
d'illuminazione, rispetto ai 16 livelli
disponibili. È anche possibile modificare l'intensità
dell'illuminazione ruotando il comando B
,
situato sulla sinistra del volante:
)
verso l'alto; per diminuirlo,
)
verso il basso; per aumentarrlo.
Disattivazione
Quando i fari sono spenti o sono in modalità
giorno (illuminazione diurna attivata), qualsiasi
azione sul pulsante o sulla rotella non produce
effetto.

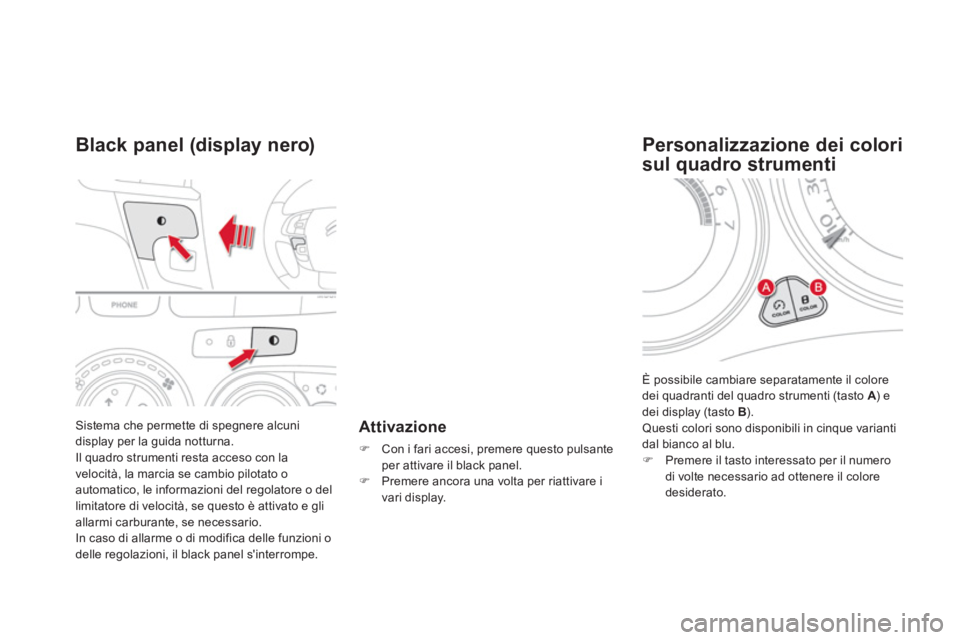

Page 62 of 431
Sistema che permette di spegnere alcuni
display per la guida notturna.
Il quadro strumenti resta acceso con la
velocità, la marcia se cambio pilotato o
automatico, le informazioni del regolatore o del
limitatore di velocità, se questo è attivato e gli
allarmi carburante, se necessario.
In caso di allarme o di modifica delle funzioni o
delle regolazioni, il black panel s'interrompe.
Black panel (display nero)
Attivazione
)
Con i fari accesi, premere questo pulsante
per attivare il black panel.
)
Premere ancora una volta per riattivare i
vari display.
È possibile cambiare separatamente il colore
dei quadranti del quadro strumenti (tasto A
) e
dei display (tasto B
).
Questi colori sono disponibili in cinque varianti
dal bianco al blu.
)
Premere il tasto interessato per il numero
di volte necessario ad ottenere il colore
desiderato.
Personalizzazione dei colori
sul quadro strumenti

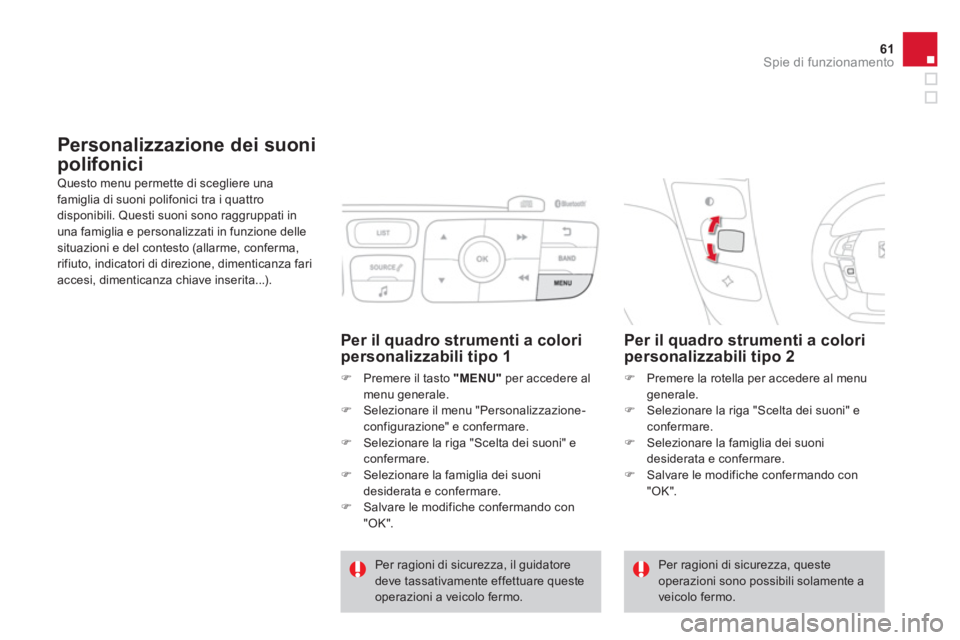

Page 63 of 431
61Spie di funzionamento
Personalizzazione dei suoni
polifonici
Questo menu permette di scegliere una
famiglia di suoni polifonici tra i quattro
disponibili. Questi suoni sono raggruppati in
una famiglia e personalizzati in funzione delle
situazioni e del contesto (allarme, conferma,
rifiuto, indicatori di direzione, dimenticanza fari
accesi, dimenticanza chiave inserita...).
Per il quadro strumenti a colori
personalizzabili tipo 2
)
Premere la rotella per accedere al menu
generale.
)
Selezionare la riga "Scelta dei suoni" e
confermare.
)
Selezionare la famiglia dei suoni
desiderata e confermare.
)
Salvare le modifiche confermando con
"OK".
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare queste
operazioni a veicolo fermo. Per ragioni di sicurezza, queste
operazioni sono possibili solamente a
veicolo fermo.
Per il quadro strumenti a colori
personalizzabili tipo 1
)
Premere il tasto "MENU"
per accedere al
menu generale.
)
Selezionare il menu "Personalizzazione-
configurazione" e confermare.
)
Selezionare la riga "Scelta dei suoni" e
confermare.
)
Selezionare la famiglia dei suoni
desiderata e confermare.
)
Salvare le modifiche confermando con
"OK".
Page 64 of 431
002
Display multifunzione
Page 65 of 431
Page 66 of 431
Display monocromatico C
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna (lampeggia in caso di
rischio di ghiaccio),
- l'assistenza al parcheggio,
- la misura dello spazio disponibile,
- modalità audio in corso d'ascolto,
- le informazioni del telefono o del kit viva
voce,
- computer di bordo (vedere a fine capitolo),
- messaggi d'allerta,
- menu di parametraggio del display e degli
equipaggiamenti del veicolo.
Visualizzazioni sul display
Dal frontalino dell'autoradio è possibile
premere :
)
il tasto A
per scegliere tra la
visualizzazione delle informazioni
della modalità audio a pieno schermo
o la visualizzazione suddivisa tra le
informazioni della modalità audio e il
computer di bordo,
)
il tasto "MENU"
per accedere al menu
generale
,
)
i tasti "
" o "
" per far scorrere gli elementi
sul display,
)
i tasti "
" o "
" per modificare un valore di
regolazione,
)
il tasto "OK"
per confermare,
oppure
)
il tasto "Indietro"
per uscire
dall'operazione in corso.
Comandi
)
Premere il tasto "MENU"
per accedere al
menu generale
:
- "Sistemi Multimediali",
- "Telefono",
- "Computer di bordo",
- "Collegamento Bluetooth",
- "Personalizzazione-Configurazione".
)
Premere i tasti "
" o "
" per selezionare
il menu desiderato, quindi confermare
premendo il tasto "OK"
.
Menu generale
Page 67 of 431
65Display multifunzione
Con l'autoradio accesa, questo menu permette
di attivare o di disattivare le funzioni relative
all'utilizzo della radio (RDS, Ricerca auto DAB/ FM,
Visualizzazione Radio Text (TXT)), o di scegliere la
modalità di lettura del sistema multimediale
(Normale, Casuale, Casuale su tutti i sistemi
multimediali, Ripetizione).
Per maggiori dettagli sull'applicazione "Sistemi
Multimediali" consultare il capitolo "Audio e Telematica".
Menu "Sistemi
Multimediali"
Menu "Computer di
bordo"
Questo menu permette di consultare delle
informazioni sullo stato del veicolo.
Elenco degli allarmi
Riassume i messaggi di stato e d'allarme delle
funzioni (attivato, disattivato o in anomalia)
visualizzandoli in successione sul display
multifunzione.
)
Premere il tasto "MENU"
per accedere al
menu generale.
)
Premere le doppie frecce, poi il tasto "OK"
per selezionare il menu " Computer di
bordo
".
)
Nel menu " Computer di bordo
"
selezionare la riga "Elenco degli allarmi" e
confermare.
Menu "Telefono"
Con l'autoradio accesa, questo menu permette
di ricevere una chiamata e consultare le varie
rubriche telefoniche.
Per maggiori informazioni sull'applicazione
"Telefono" consultare il capitolo "Audio e
Te l e m a t i c a ".
Menu "Collegamento
Bluetooth"
Con l'autoradio accesa, questo menu permette
di collegare o scollegare una periferica
Bluetooth (telefono, lettore multimediale) e
definire la modalità di connessione (kit viva
voce, lettura di files audio).
Per ulteriori informazioni sull'applicazione
"Collegamento Bluetooth", consultare il capitolo
"Audio e Telematica".

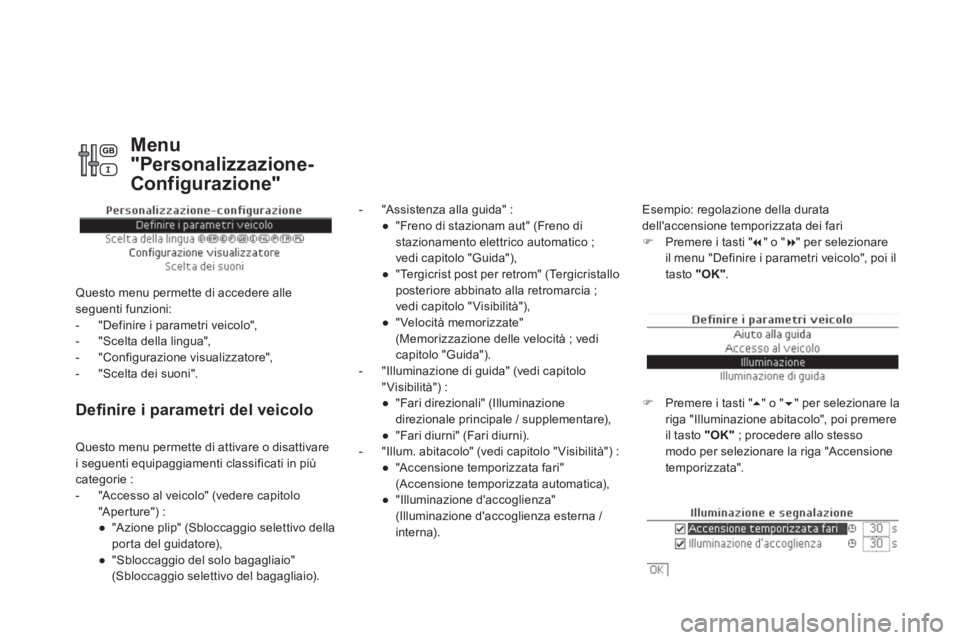

Page 68 of 431
Defi nire i parametri del veicolo
- "Assistenza alla guida" :
●
"Freno di stazionam aut" (Freno di
stazionamento elettrico automatico ;
vedi capitolo "Guida"),
●
"Tergicrist post per retrom" (Tergicristallo
posteriore abbinato alla retromarcia ;
vedi capitolo " Visibilità"),
●
" Velocità memorizzate"
(Memorizzazione delle velocità ; vedi
capitolo "Guida").
- "Illuminazione di guida" (vedi capitolo
" Visibilità") :
●
"Fari direzionali" (Illuminazione
direzionale principale / supplementare),
●
"Fari diurni" (Fari diurni).
- "Illum. abitacolo" (vedi capitolo " Visibilità") :
●
"Accensione temporizzata fari"
(Accensione temporizzata automatica),
●
"Illuminazione d'accoglienza"
(Illuminazione d'accoglienza esterna /
interna).
Esempio: regolazione della durata
dell'accensione temporizzata dei fari
)
Premere i tasti "
" o "
" per selezionare
il menu "Definire i parametri veicolo", poi il
tasto "OK"
.
)
Premere i tasti "
" o "
" per selezionare la
riga "Illuminazione abitacolo", poi premere
il tasto "OK"
; procedere allo stesso
modo per selezionare la riga "Accensione
temporizzata". Questo menu permette di attivare o disattivare
i seguenti equipaggiamenti classificati in più
categorie :
- "Accesso al veicolo" (vedere capitolo
"Aper ture") :
●
"Azione plip" (Sbloccaggio selettivo della
porta del guidatore),
●
"Sbloccaggio del solo bagagliaio"
(Sbloccaggio selettivo del bagagliaio).
Menu
"Personalizzazione-
Configurazione"
Questo menu permette di accedere alle
seguenti funzioni:
- "Definire i parametri veicolo",
- "Scelta della lingua",
- "Configurazione visualizzatore",
- "Scelta dei suoni".

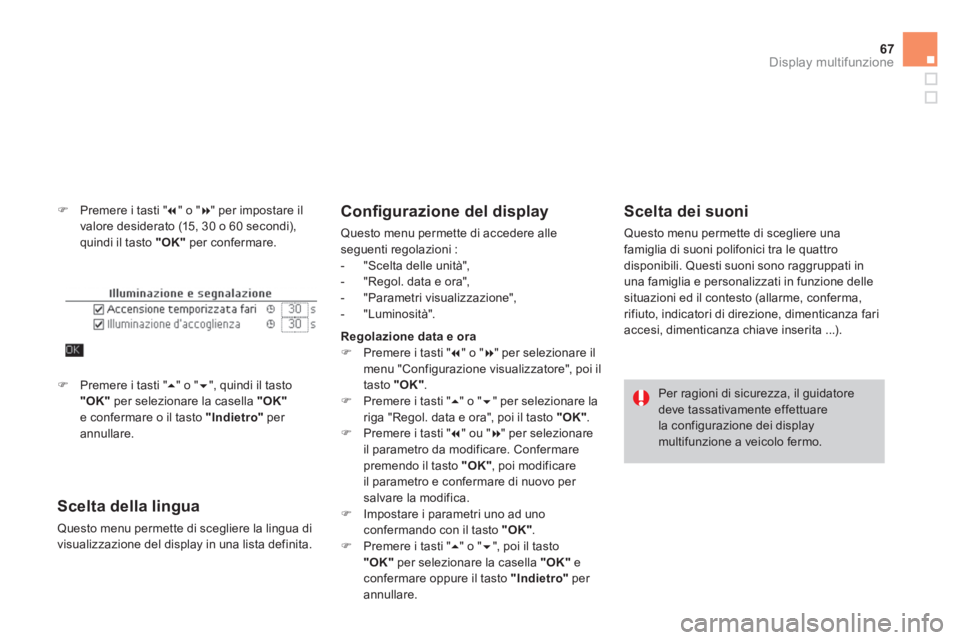

Page 69 of 431
67Display multifunzione
)
Premere i tasti "
" o "
" per impostare il
valore desiderato (15, 30 o 60 secondi),
quindi il tasto "OK"
per confermare.
Scelta della lingua
Questo menu permette di scegliere la lingua di
visualizzazione del display in una lista definita.
Confi gurazione del display
Questo menu permette di accedere alle
seguenti regolazioni :
- "Scelta delle unità",
- "Regol. data e ora",
- "Parametri visualizzazione",
- "Luminosità".
Scelta dei suoni
Questo menu permette di scegliere una
famiglia di suoni polifonici tra le quattro
disponibili. Questi suoni sono raggruppati in
una famiglia e personalizzati in funzione delle
situazioni ed il contesto (allarme, conferma,
rifiuto, indicatori di direzione, dimenticanza fari
accesi, dimenticanza chiave inserita ...).
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare
la configurazione dei display
multifunzione a veicolo fermo.
)
Premere i tasti "
" o "
", quindi il tasto
"OK"
per selezionare la casella "OK"
e confermare o il tasto "Indietro"
per
annullare.
Regolazione data e ora
)
Premere i tasti "
" o "
" per selezionare il
menu "Configurazione visualizzatore", poi il
tasto "OK"
.
)
Premere i tasti "
" o "
" per selezionare la
riga "Regol. data e ora", poi il tasto "OK"
.
)
Premere i tasti "
" ou "
" per selezionare
il parametro da modificare. Confermare
premendo il tasto "OK"
, poi modificare
il parametro e confermare di nuovo per
salvare la modifica.
)
Impostare i parametri uno ad uno
confermando con il tasto "OK"
.
)
Premere i tasti "
" o "
", poi il tasto
"OK"
per selezionare la casella "OK"
e
confermare oppure il tasto "Indietro"
per
annullare.
Page 70 of 431
Display a colori
Il display visualizza automaticamente e
direttamente le seguenti informazioni:
- l'ora,
- la data,
- l'altezza,
- la temperatura esterna (il valore
visualizzato lampeggia in caso di presenza
di ghiaccio),
- l'assistenza al parcheggio,
- la misura dello spazio disponibile,
- le funzioni audio,
- le informazioni delle rubriche e del
telefono,
- le informazioni del sistema di guida
imbarcato.
Messaggi sul display
Dal frontalino del sistema di navigazione è
possibile scegliere una delle applicazioni:
)
premere il tasto dedicato "RADIO"
,
"MUSIC"
, "NAV"
, "TRAFFIC"
, "PHONE"
o "
SETUP
"
per accedere al relativo
menu,
)
ruotare il comando A
per selezionare una
funzione, un elemento in una lista,
)
premere il tasto B
per confermare la scelta,
oppure
)
premere il tasto "ESC"
per terminare
l'operazione in corso e tornare alla
schermata precedente.
Comandi
Per maggiori dettagli su queste applicazioni,
consultare il capitolo "Audio e telematica".
