Este manual presenta todos los equipos disponibles
en el conjunto de la gama.
El vehículo lleva sólo una parte de los equipos
descritos en este documento, en función del nivel de
acabado, la versión y las características específi cas
del país de comercialización.
Las descripciones e imágenes no tienen valor
contractual. Automóviles CITROËN se reserva el
derecho a modifi car las características técnicas,
equipos y accesorios sin obligación de actualizar el
presente manual.
Este documento forma parte integrante del vehículo.
No olvide entregárselo al nuevo propietario en caso
de venderlo.Automóviles CITROËN certifi ca, en aplicación de
la reglamentación europea (Directiva 2000/53)
relativa a los vehículos fuera de uso, que
cumple los objetivos por ella fi jados y que utiliza
material reciclado para fabricar los productos
comercializados.
Queda prohibida la reproducción o traducción,
total o parcial, sin la autorización por escrito de
Automóviles CITROËN.
Imprimido en UE
Espagnol
Para cualquier intervención en el vehículo, acuda a
un taller cualifi cado que disponga de la información
técnica, la competencia y el material adecuado
equivalente al que la Red CITROËN puede ofrecer.

13DS4.0050
Espagnol

1Control de marcha


Te s t i g o



Tipo de encendido



Causa



Acciones/Observaciones






Servicio


temporal,
acompañado de un
mensaje Detección de una o varias anomalías
leves que no tienen testigo
específico. Identifique la causa de la anomalía consultando el
mensaje que aparece en pantalla.
Puede solucionar usted mismo algunas anomalías,
como una puerta abierta o el inicio de saturación
del filtro de partículas (en cuanto las condiciones de
circulación lo permitan, regenere el filtro circulando
a una velocidad de al menos 60 km/h, hasta que se
apague el testigo).
Para las demás anomalías, consulte con la red
CITROËN o con un taller cualificado.

fijo, acompañado de
un mensaje Detección de una o varias anomalías
graves que no tienen testigo
específico.
Identifique la causa de la anomalía consultando el mensaje
que aparece en pantalla y consulte imperativamente con la
red CITROËN o con un taller cualificado.

fijo, asociado a un
encendido intermitente
y luego fijo de la llave
de mantenimiento Ha superado el plazo de revisión. Solo con las versiones diésel Blue HDi.
Llevar a revisar su vehículo lo antes posible.

2Control de marcha


Te s t i g o



Tipo de encendido



Causa



Acciones/Observaciones






Aditivo AdBlue
®


(diésel BlueHDi)


fijo desde la puetsa
del contacto,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante La autonomía está comprendida
entre 600 y 2.400 km. Complete lo antes posible el nivel de AdBlue®

: acuda
a la red CITROËN o a un taller cualificado o realice
usted mismo esta operación consultando el apartado
correspondiente.

+
intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante. La autonomía está comprendida
entre 0 km y 600 km. Complete imperativamente
el nivel de AdBlue
®
para
evitar una avería
: consulte con la red CITROËN o
con un taller cualificado o realice usted mismo esta
operación consultando el apartado correspondiente.

intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante. El aditivo AdBlue
® es está vacío:
el dispositivo antiarranque
reglamentario impide el rearranque
del motor. Para poder rearrancar el motor, debe completar
imperativamente
el nivel de aditivo AdBlue®:
Consulte con la red CITROËN o con un taller
cualificado o realice usted mismo esta operación
consultando el apartado correspondiente.
Es imperativo
añadir una cantidad mínima de
3,8 litros de AdBlue
®
al depósito de aditivo.

3Control de marcha


Te s t i g o



Tipo de encendido



Causa



Acciones/Observaciones



+

+



Sistema
anticontaminación

SCR (diésel
BlueHDi)


fijo desde la puesta del
contacto, asociado a
los testigos SERVICE y
sistema de autodiagnosis
motor, acompañado de
una señal sonora y un
mensaje. Se ha detectado un fallo del sistema
anticontaminación SCR. Esta alerta desaparece cuando el nivel de
emisiones de gases de escape vuelve a ser
adecuado.

intermitente desde la puesta
del contacto, asociado a
los testigos SERVICE y
sistema de autodiagnosis
motor, acompañado de una
señal sonora y un mensaje
que indica la autonomía
restante. Después de la confirmación del
fallo de funcionamiento del sistema
anticontaminación, puede recorrer
hasta 1.100 km antes de que se
active el dispositivo de antiarranque
del motor. Contacte lo antes posible
con la red CITROËN o
con un taller cualificado para evitar una avería
.

intermitente desde la
puesta del contacto,
asociado a los testigo
SERVICE y sistema de
autodiagnosis del motor,
acompañado de una señal
sonora y un mensaje. Ha superado el límite de
circulación autorizada después
de la confirmación del fallo de
funcionamiento del sistema
anticontaminación: el dispositivo de
antiarranque impide el rearranque
del motor. Para poder arrancar el motor, debe
imperativamente
acudir a la red CITROËN o a
un taller cualificado.

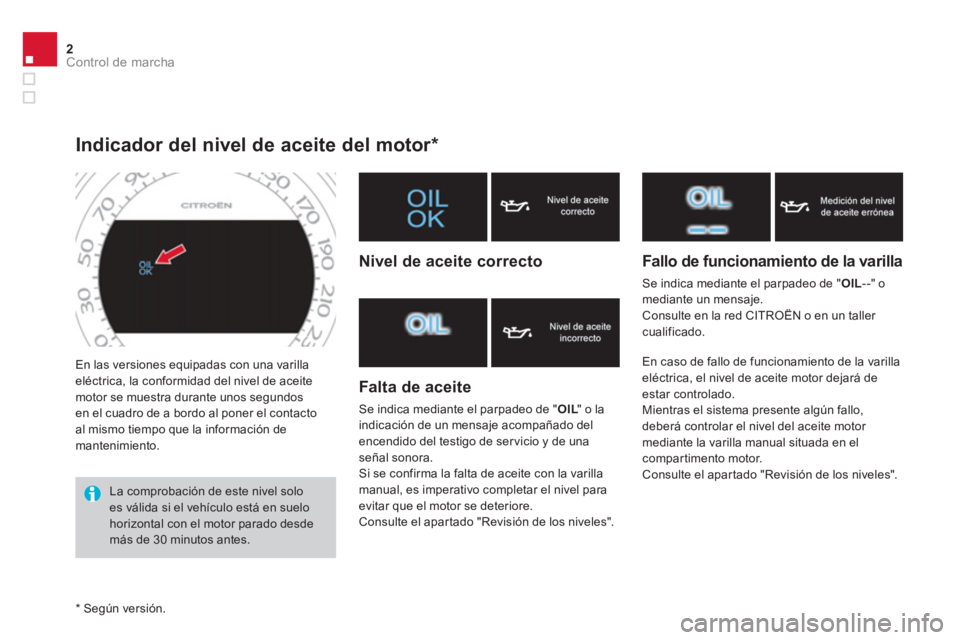

2Control de marcha
En las versiones equipadas con una varilla
eléctrica, la conformidad del nivel de aceite
motor se muestra durante unos segundos
en el cuadro de a bordo al poner el contacto
al mismo tiempo que la información de
mantenimiento.











Indicador del nivel de aceite del motor *

La comprobación de este nivel solo
es válida si el vehículo está en suelo
horizontal con el motor parado desde
más de 30 minutos antes.

Nivel de aceite correcto

Falta de aceite

Se indica mediante el parpadeo de " OIL
" o la
indicación de un mensaje acompañado del
encendido del testigo de ser vicio y de una
señal sonora.
Si se confirma la falta de aceite con la varilla
manual, es imperativo completar el nivel para
evitar que el motor se deteriore.
Consulte el apartado "Revisión de los niveles".


Fallo de funcionamiento de la varilla

Se indica mediante el parpadeo de " OIL
- -" o
mediante un mensaje.
Consulte en la red CITROËN o en un taller
cualificado.

En caso de fallo de funcionamiento de la varilla
eléctrica, el nivel de aceite motor dejará de
estar controlado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel del aceite motor
mediante la varilla manual situada en el
compartimento motor.
Consulte el apartado "Revisión de los niveles".



*
Según versión.

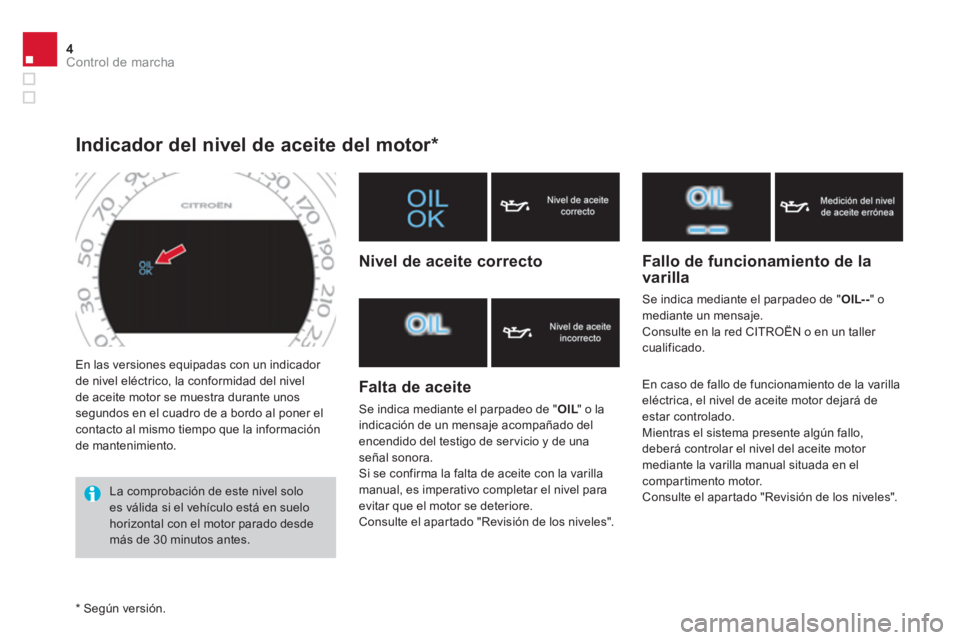

4Control de marcha
En las versiones equipadas con un indicador
de nivel eléctrico, la conformidad del nivel
de aceite motor se muestra durante unos
segundos en el cuadro de a bordo al poner el
contacto al mismo tiempo que la información
de mantenimiento.











Indicador del nivel de aceite del motor *

La comprobación de este nivel solo
es válida si el vehículo está en suelo
horizontal con el motor parado desde
más de 30 minutos antes.

Nivel de aceite correcto

Falta de aceite

Se indica mediante el parpadeo de " OIL
" o la
indicación de un mensaje acompañado del
encendido del testigo de ser vicio y de una
señal sonora.
Si se confirma la falta de aceite con la varilla
manual, es imperativo completar el nivel para
evitar que el motor se deteriore.
Consulte el apartado "Revisión de los niveles".


Fallo de funcionamiento de la
varilla
Se indica mediante el parpadeo de " OIL
--" o
mediante un mensaje.
Consulte en la red CITROËN o en un taller
cualificado.

En caso de fallo de funcionamiento de la varilla
eléctrica, el nivel de aceite motor dejará de
estar controlado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel del aceite motor
mediante la varilla manual situada en el
compartimento motor.
Consulte el apartado "Revisión de los niveles".



*
Según versión.

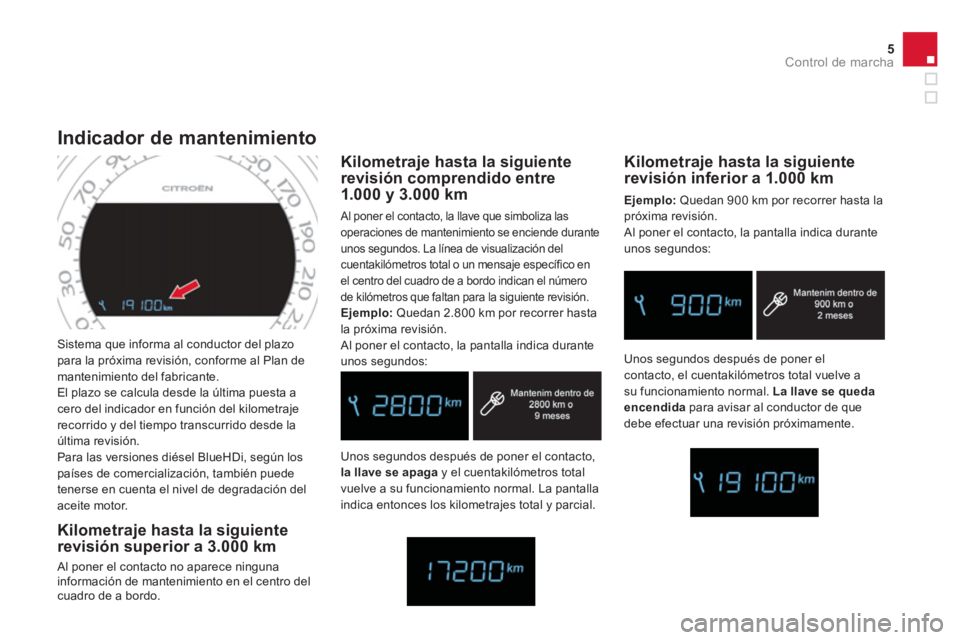

5Control de marcha
Sistema que informa al conductor del plazo
para la próxima revisión, conforme al Plan de
mantenimiento del fabricante.
El plazo se calcula desde la última puesta a
cero del indicador en función del kilometraje
recorrido y del tiempo transcurrido desde la
última revisión.
Para las versiones diésel BlueHDi, según los
países de comercialización, también puede
tenerse en cuenta el nivel de degradación del
aceite motor.





Indicador de mantenimiento


Kilometraje hasta la siguiente
revisión comprendido entre
1.000 y 3.000 km
Al poner el contacto, la llave que simboliza las
operaciones de mantenimiento se enciende durante
unos segundos. La línea de visualización del
cuentakilómetros total o un mensaje específico en
el centro del cuadro de a bordo indican el número
de kilómetros que faltan para la siguiente revisión.

Ejemplo:
Quedan 2.800 km por recorrer hasta
la próxima revisión.
Al poner el contacto, la pantalla indica durante
unos segundos:

Kilometraje hasta la siguiente
revisión inferior a 1.000 km

Ejemplo:
Quedan 900 km por recorrer hasta la
próxima revisión.
Al poner el contacto, la pantalla indica durante
unos segundos:
Unos segundos después de poner el
contacto, el cuentakilómetros total vuelve a
su funcionamiento normal. La llave se queda
encendida
para avisar al conductor de que
debe efectuar una revisión próximamente.
Unos segundos después de poner el contacto,
la llave se apaga
y el cuentakilómetros total
vuelve a su funcionamiento normal. La pantalla
indica entonces los kilometrajes total y parcial.


Kilometraje hasta la siguiente
revisión superior a 3.000 km
Al poner el contacto no aparece ninguna
información de mantenimiento en el centro del
cuadro de a bordo.
