15Vér if ic ations
Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage temporaire au combiné de "NO
START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage du
moteur - (ex. : "NO START IN 600 km" signifie
"Démarrage interdit dans 600 km").
En roulant, cet affichage apparaît toutes les
30 secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
® .
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
Sinon, vous ne pourrez plus redémarrer le
véhicule.

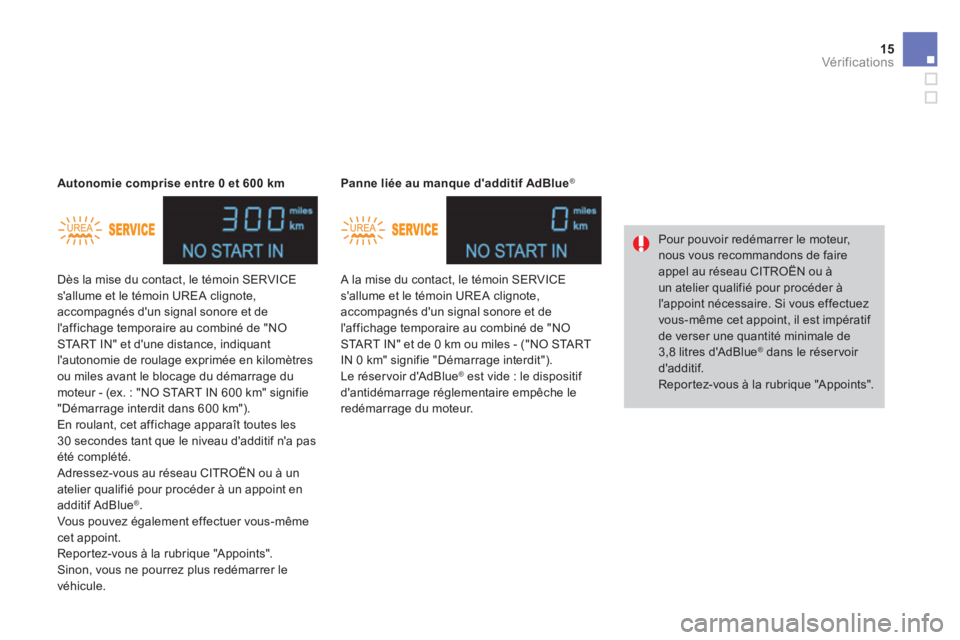

Autonomie comprise entre 0 et 600 km
A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage temporaire au combiné de "NO
START IN" et de 0 km ou miles - ("NO START
IN 0 km" signifie "Démarrage interdit").
Le réser voir d'AdBlue
®
est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur.
Panne liée au manque d'additif AdBlue
®
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau CITROËN ou à
un atelier qualifié pour procéder à
l'appoint nécessaire. Si vous effectuez
vous-même cet appoint, il est impératif
de verser une quantité minimale de
3,8 litres d'AdBlue
® dans le réser voir
d'additif.
Reportez-vous à la rubrique "Appoints".
Page 422 of 431
16Vér if ic ations

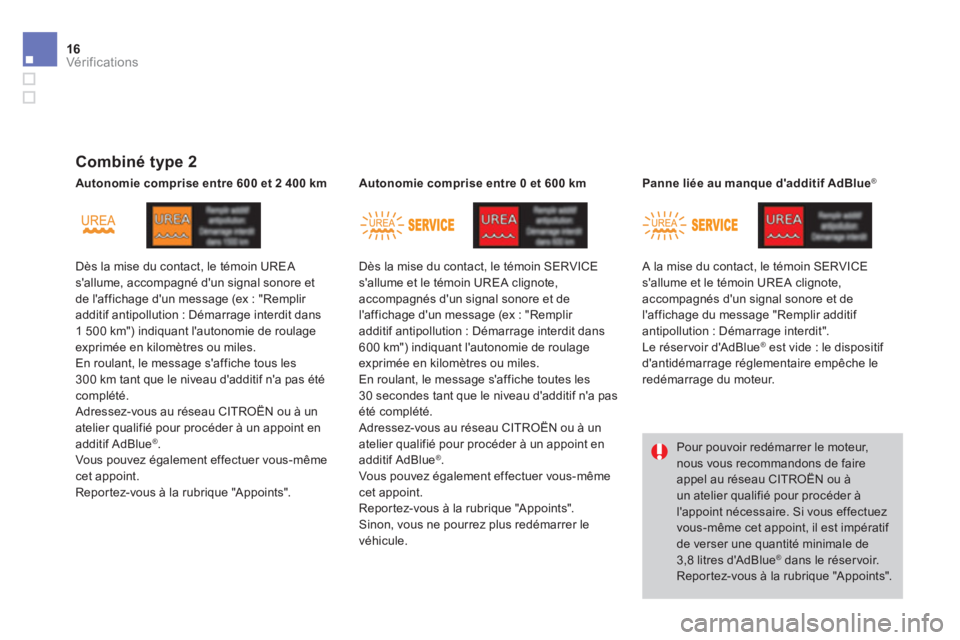

Combiné type 2
Dès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore et
de l'affichage d'un message (ex : "Remplir
additif antipollution : Démarrage interdit dans
1 500 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300 km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
® .
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints". Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage d'un message (ex : "Remplir
additif antipollution : Démarrage interdit dans
600 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30 secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue ® .
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
Sinon, vous ne pourrez plus redémarrer le
véhicule. A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Remplir additif
antipollution : Démarrage interdit".
Le réser voir d'AdBlue
®
est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau CITROËN ou à
un atelier qualifié pour procéder à
l'appoint nécessaire. Si vous effectuez
vous-même cet appoint, il est impératif
de verser une quantité minimale de
3,8 litres d'AdBlue
® dans le réser voir.
Reportez-vous à la rubrique "Appoints".
Panne liée au manque d'additif AdBlue
®
Autonomie comprise entre 0 et 600 km
Autonomie comprise entre 600 et 2 400 km
Page 423 of 431
17Vér if ic ations
Combiné type 1
Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.

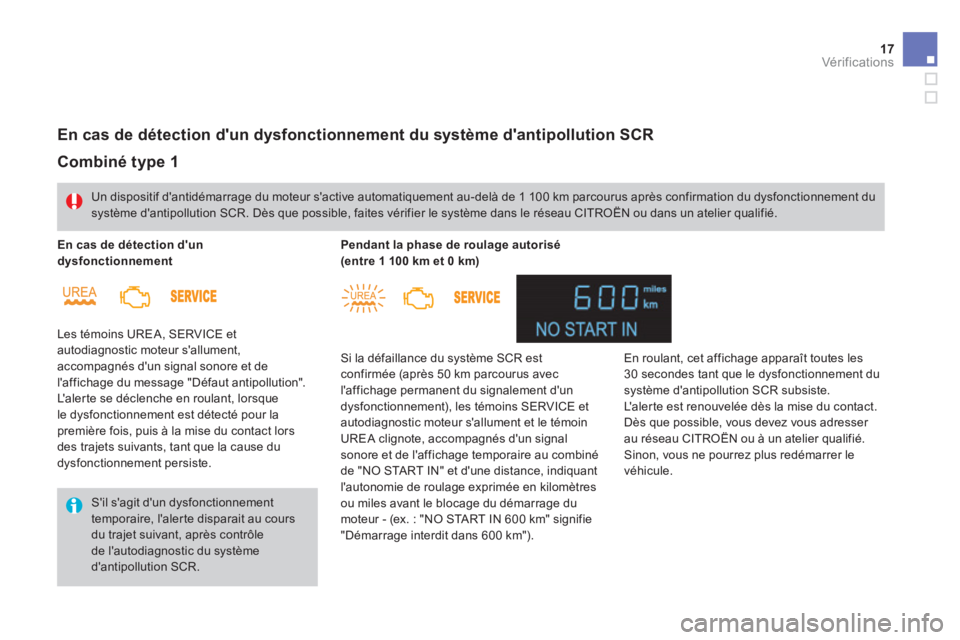

En cas de détection d'un dysfonctionnement du système d'antipollution SCR
Un dispositif d'antidémarrage du moteur s'active automatiquement au-delà de 1 100 km parcourus après confirmation du dysfonctionnement du
système d'antipollution SCR. Dès que possible, faites vérifier le système dans le réseau CITROËN ou dans un atelier qualifié.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR.
En cas de détection d'un
dysfonctionnement
Si la défaillance du système SCR est
confirmée (après 50 km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage temporaire au combiné
de "NO START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage du
moteur - (ex. : "NO START IN 600 km" signifie
"Démarrage interdit dans 600 km").
Pendant la phase de roulage autorisé
(entre 1 100 km et 0 km)
En roulant, cet affichage apparaît toutes les
30 secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau CITROËN ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule.
Page 424 of 431
18Vér if ic ations

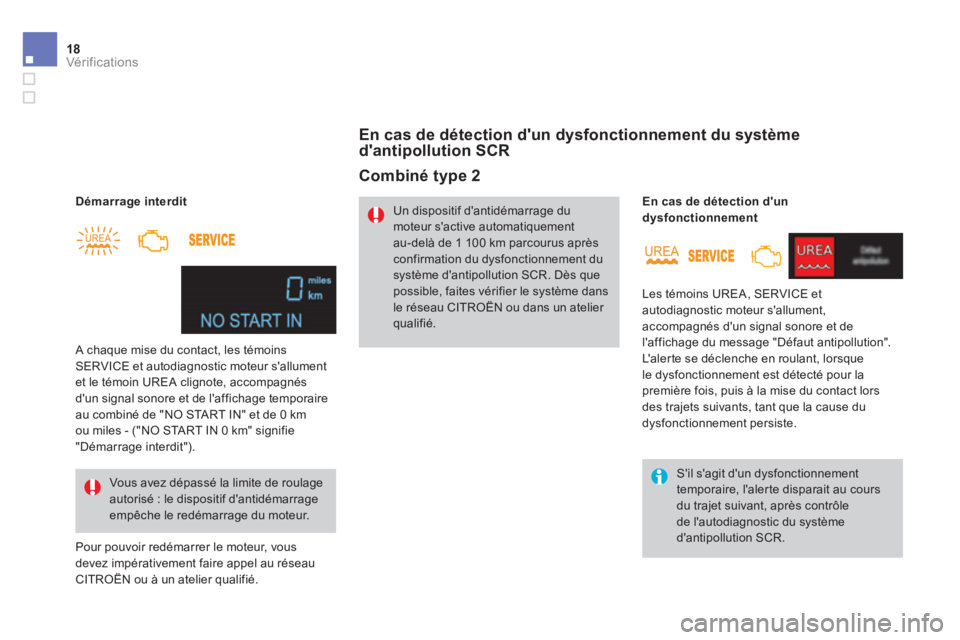

Démarrage interdit
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
CITROËN ou à un atelier qualifié.
A chaque mise du contact, les témoins
SERVICE et autodiagnostic moteur s'allument
et le témoin UREA clignote, accompagnés
d'un signal sonore et de l'affichage temporaire
au combiné de "NO START IN" et de 0 km
ou miles - ("NO START IN 0 km" signifie
"Démarrage interdit").
Vous avez dépassé la limite de roulage
autorisé : le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Combiné type 2
En cas de détection d'un dysfonctionnement du système
d'antipollution SCR
Un dispositif d'antidémarrage du
moteur s'active automatiquement
au-delà de 1 100 km parcourus après
confirmation du dysfonctionnement du
système d'antipollution SCR. Dès que
possible, faites vérifier le système dans
le réseau CITROËN ou dans un atelier
qualifié. Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
En cas de détection d'un
dysfonctionnement
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR.
Page 425 of 431
19Vér if ic ations

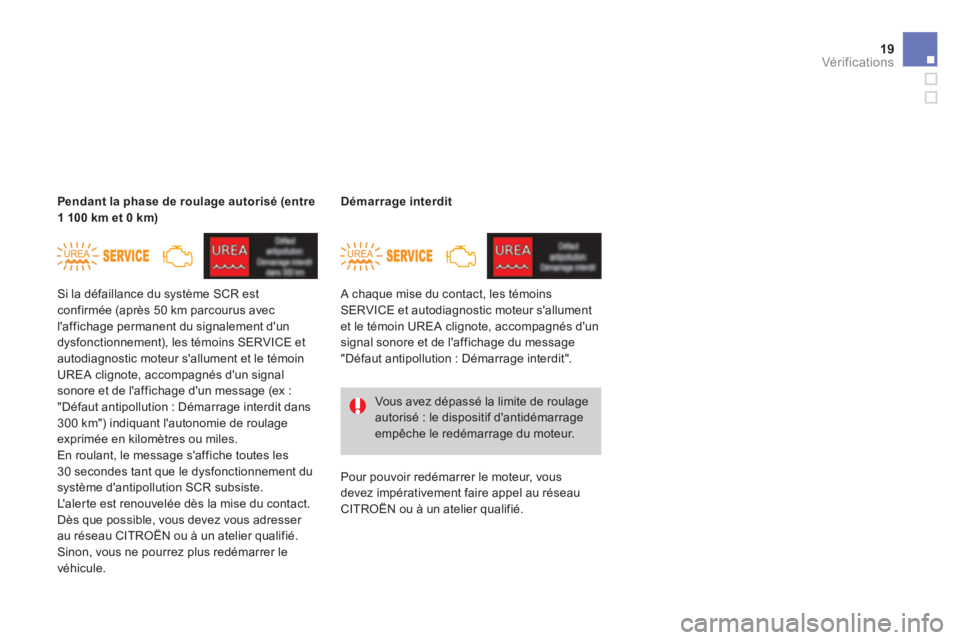

Si la défaillance du système SCR est
confirmée (après 50 km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage d'un message (ex :
"Défaut antipollution : Démarrage interdit dans
300 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30 secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau CITROËN ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule.
Pendant la phase de roulage autorisé (entre
1 100 km et 0 km)
A chaque mise du contact, les témoins
SERVICE et autodiagnostic moteur s'allument
et le témoin UREA clignote, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution : Démarrage interdit".
Démarrage interdit
Vous avez dépassé la limite de roulage
autorisé : le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
CITROËN ou à un atelier qualifié.
Page 426 of 431
20Vér if ic ations

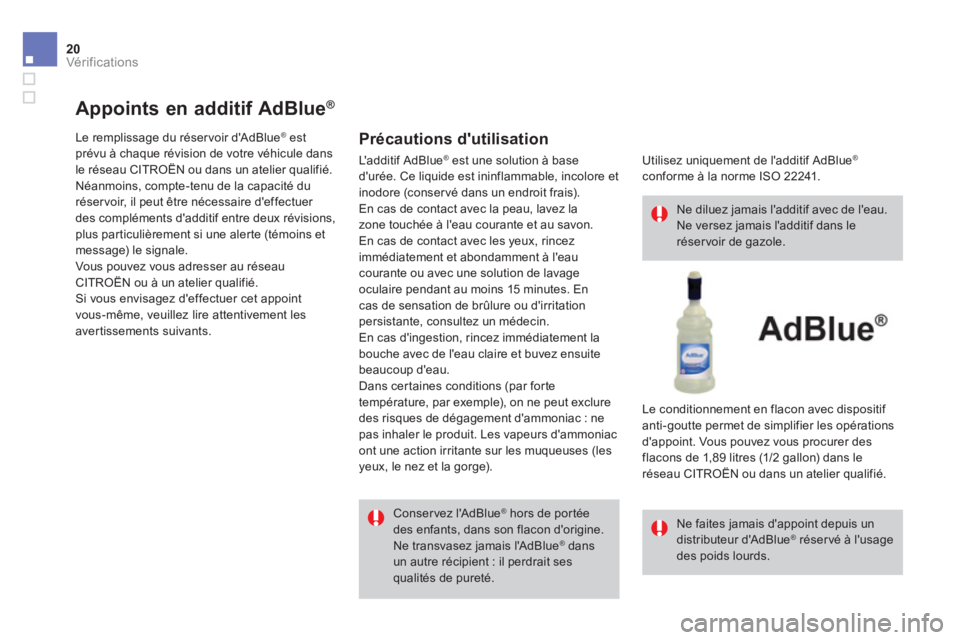

Appoints en additif AdBlue ®
Le remplissage du réser voir d'AdBlue ®
est
prévu à chaque révision de votre véhicule dans
le réseau CITROËN ou dans un atelier qualifié.
Néanmoins, compte-tenu de la capacité du
réservoir, il peut être nécessaire d'effectuer
des compléments d'additif entre deux révisions,
plus particulièrement si une alerte (témoins et
message) le signale.
Vous pouvez vous adresser au réseau
CITROËN ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, veuillez lire attentivement les
avertissements suivants.
Précautions d'utilisation
L'additif AdBlue ®
est une solution à base
d'urée. Ce liquide est ininflammable, incolore et
inodore (conser vé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15 minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac : ne
pas inhaler le produit. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
Conser vez l'AdBlue
®
hors de portée
des enfants, dans son flacon d'origine.
Ne transvasez jamais l'AdBlue
®
dans
un autre récipient : il perdrait ses
qualités de pureté.
Ne diluez jamais l'additif avec de l'eau.
Ne versez jamais l'additif dans le
réser voir de gazole.
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue ® réser vé à l'usage
des poids lourds.
Utilisez uniquement de l'additif AdBlue
®
conforme à la norme ISO 22241.
Le conditionnement en flacon avec dispositif
anti-goutte permet de simplifier les opérations
d'appoint. Vous pouvez vous procurer des
flacons de 1,89 litres (1/2 gallon) dans le
réseau CITROËN ou dans un atelier qualifié.
Page 427 of 431
21Vér if ic ations
Procédure
Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale.
Par temps hivernal, vérifiez que la température
du véhicule est supérieure à -11°C. Dans le
cas contraire, en gelant, l'AdBlue
® ne peut être
déversé dans le réser voir. Garez votre véhicule
dans un local plus tempéré pendant quelques
heures pour permettre l'appoint.
L' A d B l u e
®
gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de stocker les flacons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, l'additif peut être
conser vé au moins un an.
Si l'additif a gelé, celui-ci pourra être utilisé une
fois complètement dégelé à l'air ambiant.
Recommandations de stockage
Ne stockez pas les flacons d'AdBlue ®
dans votre véhicule.
)
Coupez le contact et retirez la clé.
)
Soulevez le plancher de coffre pour
accéder au réser voir d'AdBlue
® .
Immobilisez le plancher en accrochant son
cordon au crochet du support de tablette.
)
Déclippez l'obturateur en plastique noir à
l'aide de sa languette.
)
Insérez les doigts dans l'orifice et tournez
le bouchon bleu d'un 6
ème de tour dans le
sens inverse des aiguilles d'une montre.
)
Dégagez le bouchon vers le haut avec
précaution, sans le lâcher.
Page 428 of 431
22Vér if ic ations
)

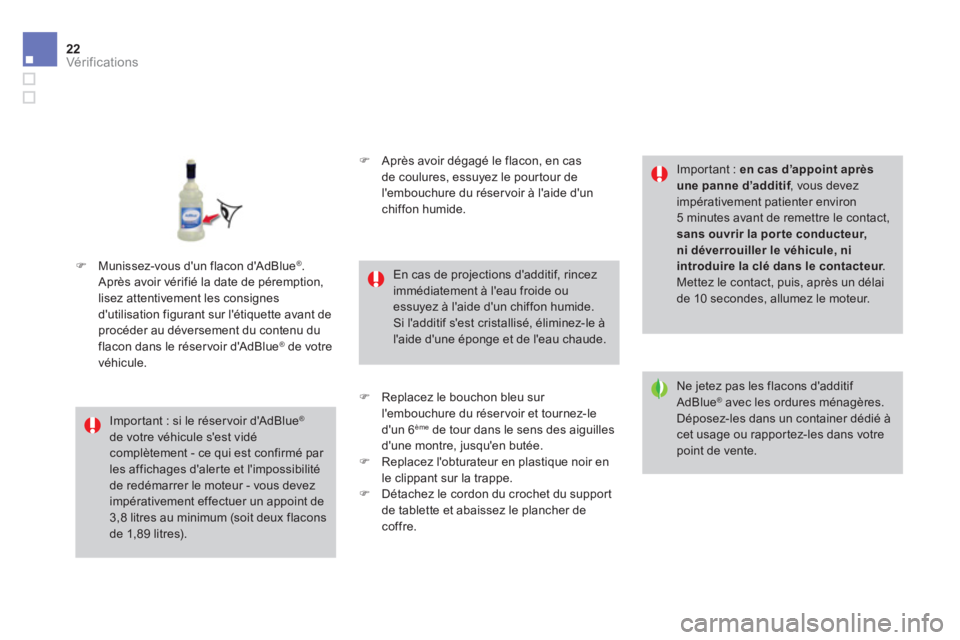

Munissez-vous d'un flacon d'AdBlue ®
.
Après avoir vérifié la date de péremption,
lisez attentivement les consignes
d'utilisation figurant sur l'étiquette avant de
procéder au déversement du contenu du
flacon dans le réser voir d'AdBlue
® de votre
véhicule.
Important : si le réser voir d'AdBlue
®
de votre véhicule s'est vidé
complètement - ce qui est confirmé par
les affichages d'alerte et l'impossibilité
de redémarrer le moteur - vous devez
impérativement effectuer un appoint de
3,8 litres au minimum (soit deux flacons
de 1,89 litres).
En cas de projections d'additif, rincez
immédiatement à l'eau froide ou
essuyez à l'aide d'un chiffon humide.
Si l'additif s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.
Important : en cas d’appoint après
une panne d’additif
, vous devez
impérativement patienter environ
5 minutes avant de remettre le contact,
sans ouvrir la por te conducteur,
ni déverrouiller le véhicule, ni
introduire la clé dans le contacteur
.
Mettez le contact, puis, après un délai
de 10 secondes, allumez le moteur.
Ne jetez pas les flacons d'additif
AdBlue
® avec les ordures ménagères.
Déposez-les dans un container dédié à
cet usage ou rapportez-les dans votre
point de vente.
)
Après avoir dégagé le flacon, en cas
de coulures, essuyez le pourtour de
l'embouchure du réser voir à l'aide d'un
chiffon humide.
)
Replacez le bouchon bleu sur
l'embouchure du réservoir et tournez-le
d'un 6
ème de tour dans le sens des aiguilles
d'une montre, jusqu'en butée.
)
Replacez l'obturateur en plastique noir en
le clippant sur la trappe.
)
Détachez le cordon du crochet du support
de tablette et abaissez le plancher de
coffre.
Page 429 of 431
23Informations pratiques

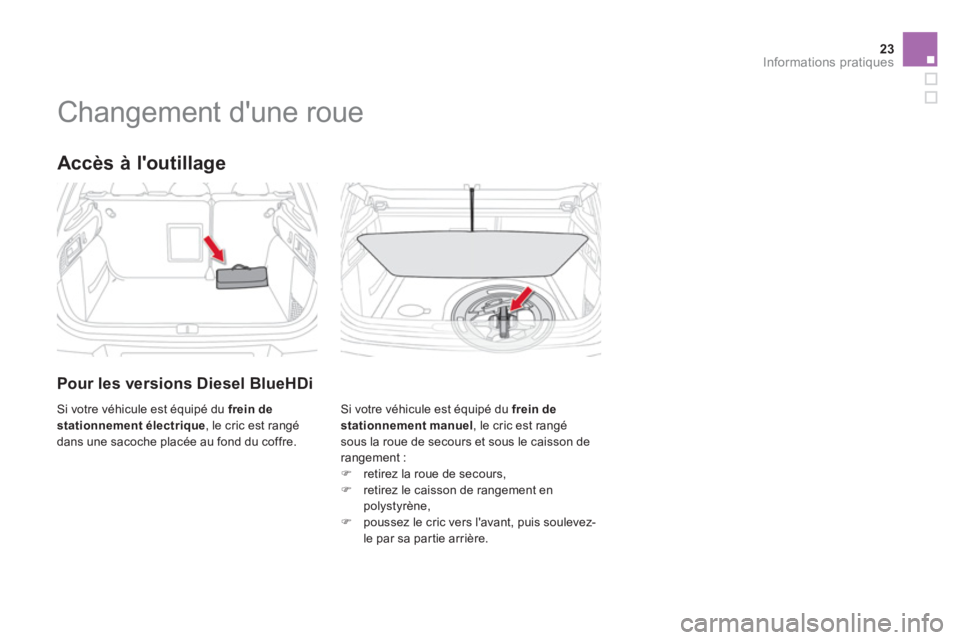

Changement d'une roue
Accès à l'outillage
Pour les versions Diesel BlueHDi
Si votre véhicule est équipé du frein de
stationnement manuel
, le cric est rangé
sous la roue de secours et sous le caisson de
rangement :
)
retirez la roue de secours,
)
retirez le caisson de rangement en
polystyrène,
)
poussez le cric vers l'avant, puis soulevez-
le par sa partie arrière.
Si votre véhicule est équipé du frein de
stationnement électrique
, le cric est rangé
dans une sacoche placée au fond du coffre.
Page 430 of 431
4Informations pratiques

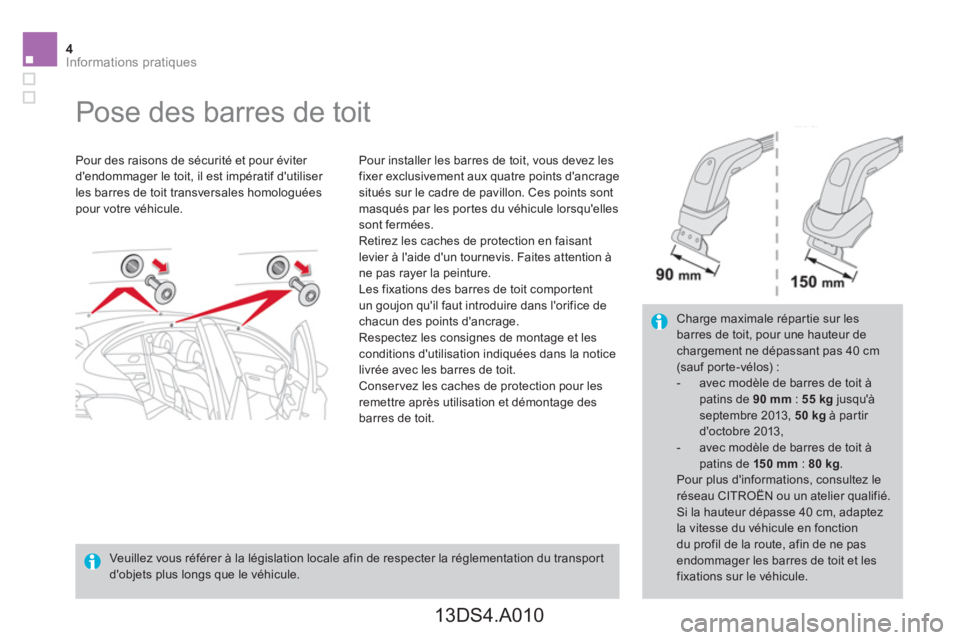

Pose des barres de toit
Pour des raisons de sécurité et pour éviter
d'endommager le toit, il est impératif d'utiliser
les barres de toit transversales homologuées
pour votre véhicule.
Pour installer les barres de toit, vous devez les
fixer exclusivement aux quatre points d'ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu'elles
sont fermées.
Retirez les caches de protection en faisant
levier à l'aide d'un tournevis. Faites attention à
ne pas rayer la peinture.
Les fixations des barres de toit comportent
un goujon qu'il faut introduire dans l'orifice de
chacun des points d'ancrage.
Respectez les consignes de montage et les
conditions d'utilisation indiquées dans la notice
livrée avec les barres de toit.
Conser vez les caches de protection pour les
remettre après utilisation et démontage des
barres de toit.
Charge maximale répartie sur les
barres de toit, pour une hauteur de
chargement ne dépassant pas 40 cm
(sauf porte-vélos) :
- avec modèle de barres de toit à
patins de 90 mm
: 55 kg
jusqu'à
septembre 2013, 50 kg
à partir
d'octobre 2013,
- avec modèle de barres de toit à
patins de 15 0 mm
: 80 kg
.
Pour plus d'informations, consultez le
réseau CITROËN ou un atelier qualifié.
Si la hauteur dépasse 40 cm, adaptez
la vitesse du véhicule en fonction
du profil de la route, afin de ne pas
endommager les barres de toit et les
fixations sur le véhicule. Veuillez vous référer à la législation locale afin de respecter la réglementation du transport
d'objets plus longs que le véhicule.
13DS4.A010
