6Contrôle de marche
Quelques secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste toujours
allumée
. La clé peut s'allumer, dans le cas où
vous avez dépassé la durée écoulée
depuis la dernière révision, telle
qu'indiquée dans le plan d'entretien du
constructeur.
Pour les versions Diesel BlueHDi, la clé
peut également s'allumer de manière
anticipée, en fonction du niveau de
dégradation de l'huile moteur, qui
dépend des conditions de conduite du
véhicule.
Échéance de révision dépassée
A chaque mise du contact et pendant quelques
secondes, la clé clignote
pour vous signaler
que la révision est à effectuer très rapidement.
Exemple :
vous avez dépassé l'échéance de
révision de 300 km.
A la mise du contact et pendant quelques
secondes, l'afficheur indique :
Pour les versions Diesel BlueHDi, cette alerte
s'accompagne également de l'allumage fixe du
témoin de Service, dès la mise du contact.
Page 412 of 431
7Contrôle de marche

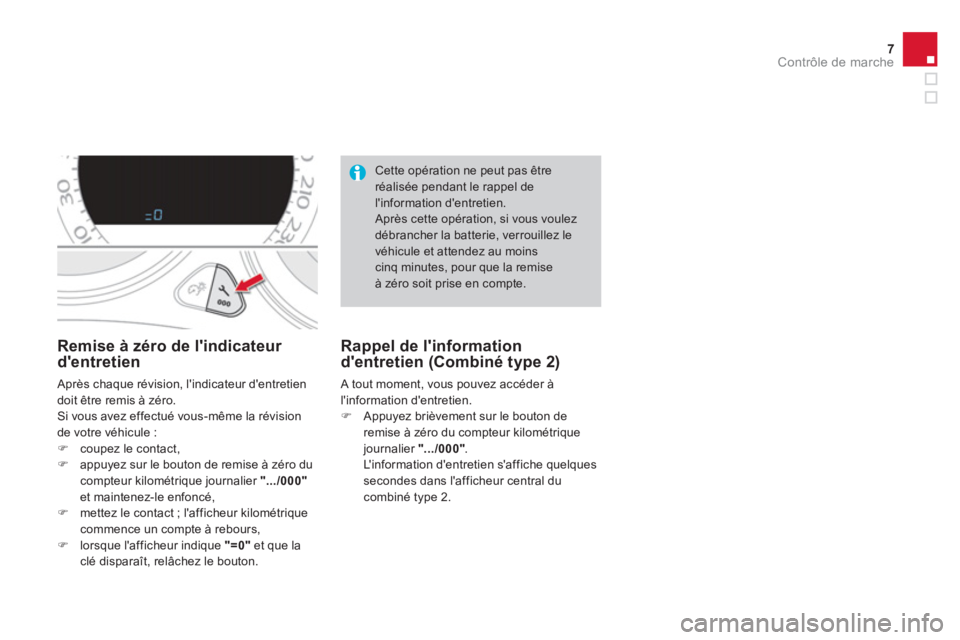

Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez effectué vous-même la révision
de votre véhicule :
)
coupez le contact,
)
appuyez sur le bouton de remise à zéro du
compteur kilométrique journalier ".../000"
et maintenez-le enfoncé,
)
mettez le contact ; l'afficheur kilométrique
commence un compte à rebours,
)
lorsque l'afficheur indique "=0"
et que la
clé disparaît, relâchez le bouton. Cette opération ne peut pas être
réalisée pendant le rappel de
l'information d'entretien.
Après cette opération, si vous voulez
débrancher la batterie, verrouillez le
véhicule et attendez au moins
cinq minutes, pour que la remise
à zéro soit prise en compte.
Rappel de l'information
d'entretien (Combiné type 2)
A tout moment, vous pouvez accéder à
l'information d'entretien.
)
Appuyez brièvement sur le bouton de
remise à zéro du compteur kilométrique
journalier ".../000"
.
L'information d'entretien s'affiche quelques
secondes dans l'afficheur central du
combiné type 2.
Page 413 of 431
8Conduite
Stop & Start
Le Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d'arrêts de la circulation (feux rouges, encombrements,
autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s'effectue de manière instantanée,
rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau
sonore à l'arrêt.
Fonctionnement
Passage en mode STOP du
moteur
Avec une boîte de vitesses pilotée,
pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement
le contact avec la clé. Le témoin "ECO"
s'allume au
combiné et le moteur se met
automatiquement en veille :
- avec une boîte de vitesses manuelle
,
à une vitesse inférieure à 20 km/h, ou
véhicule à l'arrêt avec les versions essence
e-THP 130 et Diesel BlueHDi, lorsque
vous passez le levier de vitesses au point
mort, et que vous relâchez la pédale
d'embrayage,
- avec une boîte de vitesses pilotée
, à une
vitesse inférieure à 8 km/h, lorsque vous
enfoncez la pédale de frein ou que vous
passez le levier de vitesses en position N
.
Si votre véhicule en est équipé,
un compteur de temps cumule
les durées de mise en mode
STOP au cours du trajet. Il se
remet à zéro à chaque mise du
contact avec la clé. Le mode STOP ne s'active pas lorsque :
- le véhicule est en forte pente (montante ou
descendante),
- la porte conducteur est ouverte,
- la ceinture de sécurité conducteur est
débouclée,
- la vitesse du véhicule n'a pas dépassé
10 km/h depuis le dernier démarrage avec
la clé,
- le frein de stationnement électrique est
serré ou en cours de serrage,
- le maintien du confort thermique dans
l'habitacle le nécessite,
- le désembuage est actif,
- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.
Cas particuliers : mode STOP
indisponible
Dans ce cas, le témoin "ECO"
clignote quelques secondes, puis
s'éteint.
Ce fonctionnement est par faitement
normal.
Page 414 of 431
9Conduite
Passage en mode START du
moteur
Le témoin "ECO"
s'éteint et le moteur
redémarre automatiquement :
- avec une boîte de vitesses manuelle
,
lorsque vous enfoncez complètement
la
pédale d'embrayage,
- avec une boîte de vitesses pilotée
:
●
levier de vitesses en position A
ou M
,
lorsque vous relâchez la pédale de frein,
●
ou levier de vitesses en position N
et pédale de frein relâchée, lorsque
vous passez le levier de vitesses en
position A
ou M
,
●
ou lorsque vous engagez la marche
arrière.
Cas particuliers : déclenchement
automatique du mode START
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement. Avec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d'un rapport sans avoir complètement
débrayé, un témoin s'allume ou un
message d'alerte s'affiche pour
vous inciter à renfoncer la pédale
d'embrayage afin d'assurer le
redémarrage du moteur.
A tout moment, appuyez sur la commande
"ECO OFF"
pour neutraliser le système.
Ceci est signalé par l'allumage du voyant de la
commande, accompagné de l'affichage d'un
message.
Neutralisation
Dans ce cas, le témoin "ECO"
clignote quelques secondes, puis
s'éteint.
Ce fonctionnement est par faitement
normal.
Pour des raisons de sécurité ou de confort, le
mode START se déclenche automatiquement
lorsque :
- vous ouvrez la porte conducteur,
- vous débouclez la ceinture de sécurité
conducteur,
- la vitesse du véhicule dépasse 25 km/h
avec une boîte de vitesses manuelle
(3 km/h avec les versions essence e-THP
130 et Diesel BlueHDi) ou 11 km/h avec
une boîte de vitesses pilotée,
- le frein de stationnement électrique est en
cours de serrage,
- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l'air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
Page 415 of 431
10Conduite
Le système se réactive
automatiquement à chaque nouveau
démarrage avec la clé.
Réactivation
Ce système nécessite une batterie de
technologie et de caractéristiques spécifiques
(références disponibles auprès du réseau
CITROËN ou d'un atelier qualifié).
Le montage d'une batterie non référencée
par CITROËN entraîne des risques de
dysfonctionnement du système. En cas de dysfonctionnement du système, le
voyant de la commande "ECO OFF"
clignote,
puis s'allume fixement.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Anomalie de
fonctionnement
Entretien
Avant toute inter vention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
START.
Le Stop & Start fait appel à une
technologie avancée. Toute
inter vention sur ce type de batterie
doit être réalisée exclusivement dans
le réseau CITROËN ou dans un atelier
qualifié. Appuyez de nouveau sur la commande "ECO
OFF"
.
Le système est de nouveau actif ; ceci
est signalé par l'extinction du voyant de la
commande et l'affichage d'un message.
En cas d'anomalie en mode STOP, il
est possible que le véhicule cale. Tous
les témoins du combiné s'allument.
Selon version, un message d'alerte
peut également s'afficher pour vous
demander de placer le levier de
vitesses en N
et d'appuyer sur la
pédale de frein.
Il est alors nécessaire de couper le
contact, puis de redémarrer le moteur
avec la clé.
Page 416 of 431
11Vér if ic ations

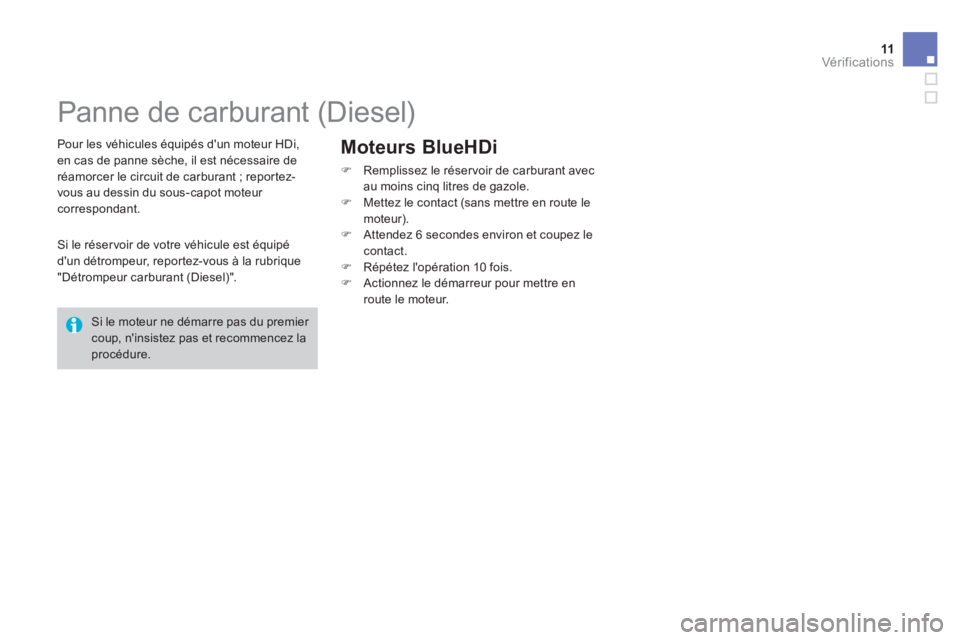

Panne de carburant (Diesel)
Pour les véhicules équipés d'un moteur HDi,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant ; reportez-
vous au dessin du sous-capot moteur
correspondant.
Si le réser voir de votre véhicule est équipé
d'un détrompeur, reportez-vous à la rubrique
"Détrompeur carburant (Diesel)".
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteurs BlueHDi
)
Remplissez le réser voir de carburant avec
au moins cinq litres de gazole.
)
Mettez le contact (sans mettre en route le
moteur).
)
Attendez 6 secondes environ et coupez le
contact.
)
Répétez l'opération 10 fois.
)
Actionnez le démarreur pour mettre en
route le moteur.
Page 417 of 431
3Vér if ic ations

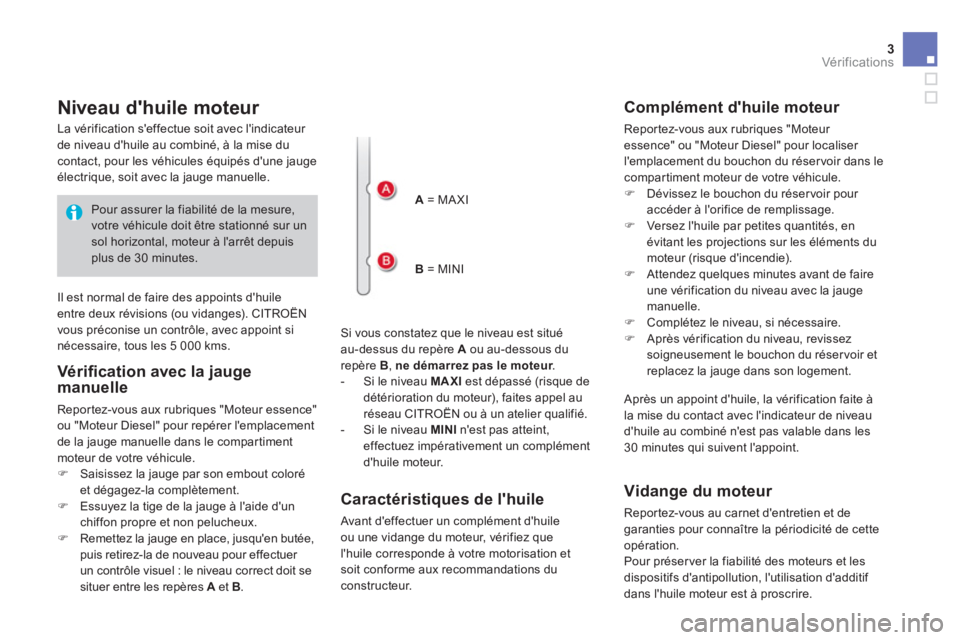

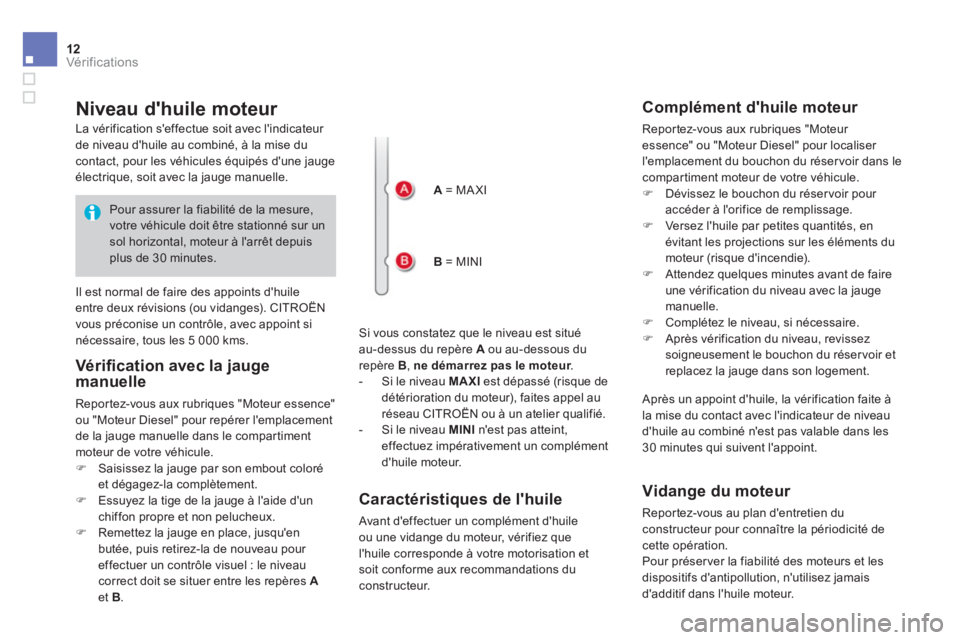

Niveau d'huile moteur
Si vous constatez que le niveau est situé
au-dessus du repère A
ou au-dessous du
repère B
, ne démarrez pas le moteur
.
- Si le niveau MAXI
est dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
- Si le niveau MINI
n'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
La vérification s'effectue soit avec l'indicateur
de niveau d'huile au combiné, à la mise du
contact, pour les véhicules équipés d'une jauge
électrique, soit avec la jauge manuelle.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.
Vérifi cation avec la jauge
manuelle
Reportez-vous aux rubriques "Moteur essence"
ou "Moteur Diesel" pour repérer l'emplacement
de la jauge manuelle dans le compartiment
moteur de votre véhicule.
)
Saisissez la jauge par son embout coloré
et dégagez-la complètement.
)
Essuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
)
Remettez la jauge en place, jusqu'en butée,
puis retirez-la de nouveau pour effectuer
un contrôle visuel : le niveau correct doit se
situer entre les repères A
et B
.
A
= MA XI
B
= MINI
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Complément d'huile moteur
Reportez-vous aux rubriques "Moteur
essence" ou "Moteur Diesel" pour localiser
l'emplacement du bouchon du réser voir dans le
compartiment moteur de votre véhicule.
)
Dévissez le bouchon du réser voir pour
accéder à l'orifice de remplissage.
)
Versez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
)
Attendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
)
Complétez le niveau, si nécessaire.
)
Après vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification faite à
la mise du contact avec l'indicateur de niveau
d'huile au combiné n'est pas valable dans les
30 minutes qui suivent l'appoint.
Vidange du moteur
Reportez-vous au carnet d'entretien et de
garanties pour connaître la périodicité de cette
opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, l'utilisation d'additif
dans l'huile moteur est à proscrire.
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis
plus de 30 minutes.
Page 418 of 431
12Vér if ic ations
Niveau d'huile moteur
Si vous constatez que le niveau est situé
au-dessus du repère A
ou au-dessous du
repère B
, ne démarrez pas le moteur
.
- Si le niveau MAXI
est dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
- Si le niveau MINI
n'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
La vérification s'effectue soit avec l'indicateur
de niveau d'huile au combiné, à la mise du
contact, pour les véhicules équipés d'une jauge
électrique, soit avec la jauge manuelle.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.
Vérifi cation avec la jauge
manuelle
Reportez-vous aux rubriques "Moteur essence"
ou "Moteur Diesel" pour repérer l'emplacement
de la jauge manuelle dans le compartiment
moteur de votre véhicule.
)
Saisissez la jauge par son embout coloré
et dégagez-la complètement.
)
Essuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
)
Remettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel : le niveau
correct doit se situer entre les repères A
et B
.
A
= MA XI
B
= MINI
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Complément d'huile moteur
Reportez-vous aux rubriques "Moteur
essence" ou "Moteur Diesel" pour localiser
l'emplacement du bouchon du réser voir dans le
compartiment moteur de votre véhicule.
)
Dévissez le bouchon du réser voir pour
accéder à l'orifice de remplissage.
)
Versez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
)
Attendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
)
Complétez le niveau, si nécessaire.
)
Après vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification faite à
la mise du contact avec l'indicateur de niveau
d'huile au combiné n'est pas valable dans les
30 minutes qui suivent l'appoint.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis
plus de 30 minutes.
Page 419 of 431
13Vér if ic ations

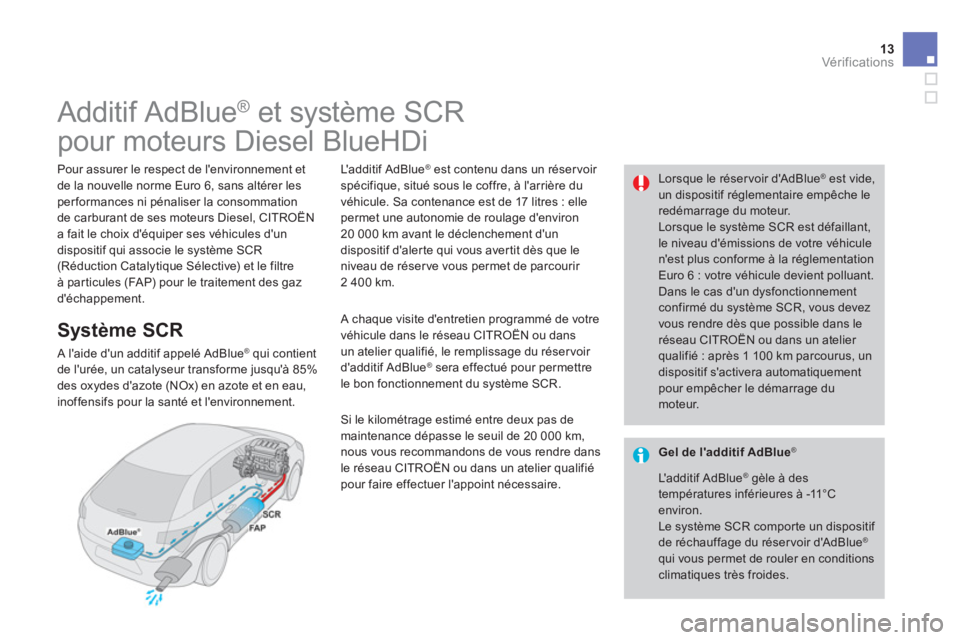

Additif AdBlue ®
et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Lorsque le réser voir d'AdBlue ®
est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6 : votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié : après 1 100 km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
Système SCR
A l'aide d'un additif appelé AdBlue ®
qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement.
L'additif AdBlue
®
est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17 litres : elle
permet une autonomie de roulage d'environ
20 000 km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2 400 km.
A chaque visite d'entretien programmé de votre
véhicule dans le réseau CITROËN ou dans
un atelier qualifié, le remplissage du réser voir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20 000 km,
nous vous recommandons de vous rendre dans
le réseau CITROËN ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire.
Gel de l'additif AdBlue
®
L'additif AdBlue
®
gèle à des
températures inférieures à -11°C
environ.
Le système SCR comporte un dispositif
de réchauffage du réser voir d'AdBlue
®
qui vous permet de rouler en conditions
climatiques très froides.
Page 420 of 431
14Vér if ic ations
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide.

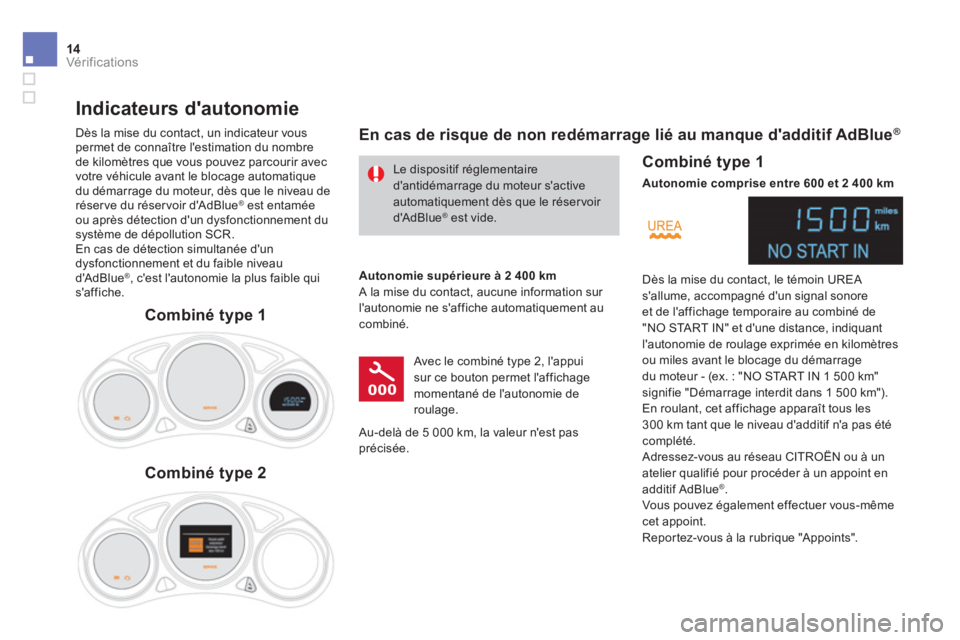

Indicateurs d'autonomie
Dès la mise du contact, un indicateur vous
permet de connaître l'estimation du nombre
de kilomètres que vous pouvez parcourir avec
votre véhicule avant le blocage automatique
du démarrage du moteur, dès que le niveau de
réser ve du réser voir d'AdBlue
® est entamée
ou après détection d'un dysfonctionnement du
système de dépollution SCR.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
® , c'est l'autonomie la plus faible qui
s'affiche.
En cas de risque de non redémarrage lié au manque d'additif AdBlue ®
Autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
Avec le combiné type 2, l'appui
sur ce bouton permet l'affichage
momentané de l'autonomie de
roulage.
Combiné type 1
Autonomie comprise entre 600 et 2 400 km
Dès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore
et de l'affichage temporaire au combiné de
"NO START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage
du moteur - (ex. : "NO START IN 1 500 km"
signifie "Démarrage interdit dans 1 500 km").
En roulant, cet affichage apparaît tous les
300 km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
® .
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints". Au-delà de 5 000 km, la valeur n'est pas
précisée.
Combiné type 1
Combiné type 2
