69Écrans multifonctions

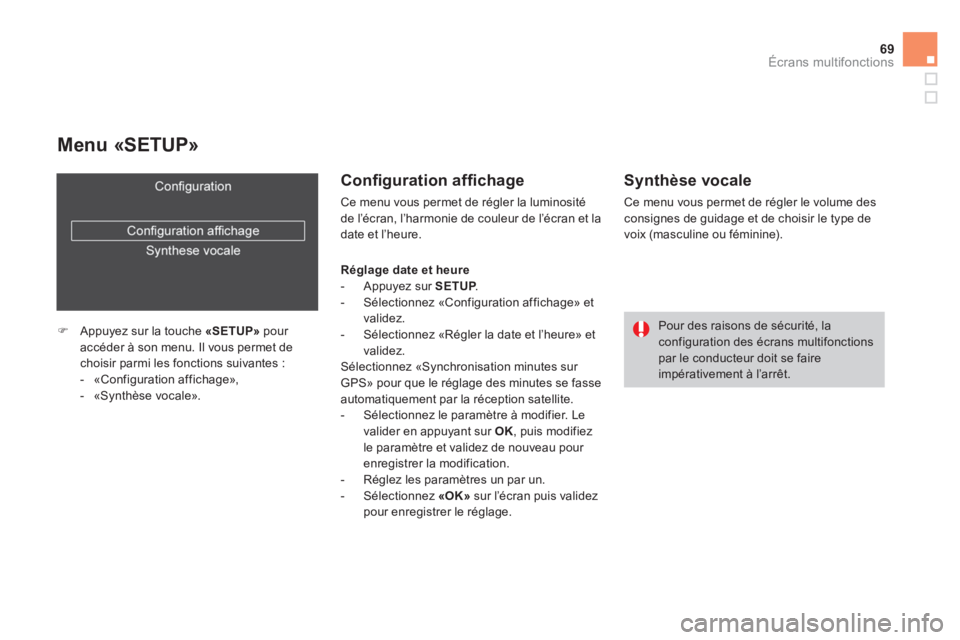

Menu «SETUP»




)
Appuyez sur la touche «SETUP»
pour
accéder à son menu. Il vous permet de
choisir parmi les fonctions suivantes :


- «Configuration affichage»,

- «Synthèse vocale».




Confi guration affi chage

Ce menu vous permet de régler la luminosité
de l’écran, l’harmonie de couleur de l’écran et la
date et l’heure.

Synthèse vocale

Ce menu vous permet de régler le volume des
consignes de guidage et de choisir le type de
voix (masculine ou féminine).
Pour des raisons de sécurité, la
configuration des écrans multifonctions
par le conducteur doit se faire
impérativement à l’arrêt.


Réglage date et heure



- Appuyez sur SETUP
.

- Sélectionnez «Configuration affichage» et
validez.

- Sélectionnez «Régler la date et l’heure» et
validez.
Sélectionnez «Synchronisation minutes sur
GPS» pour que le réglage des minutes se fasse
automatiquement par la réception satellite.


- Sélectionnez le paramètre à modifier. Le
valider en appuyant sur OK
, puis modifiez
le paramètre et validez de nouveau pour
enregistrer la modification.

- Réglez les paramètres un par un.

- Sélectionnez «OK»
sur l’écran puis validez
pour enregistrer le réglage.

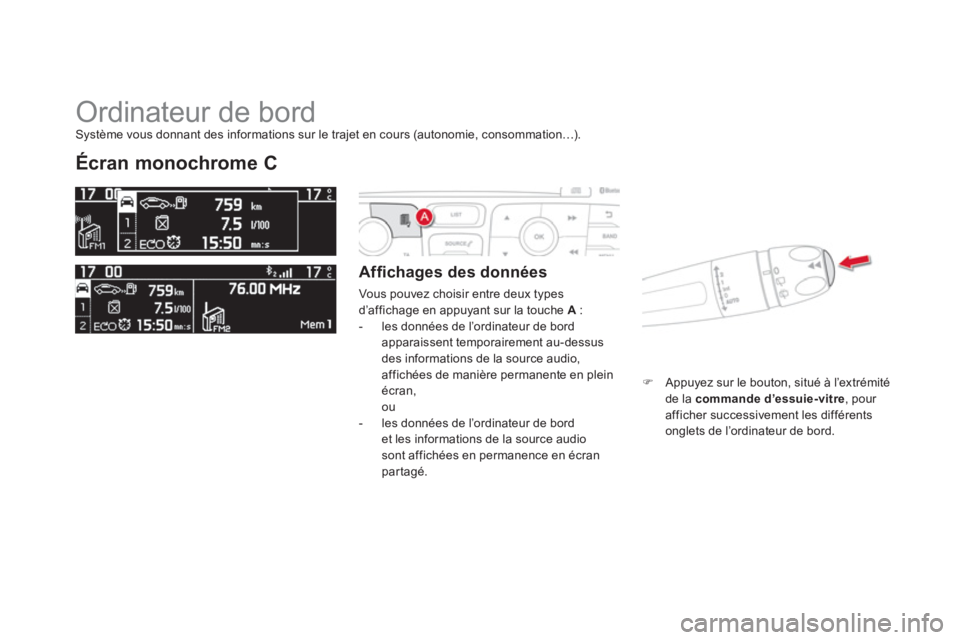

Ordinateur de bord







Écran monochrome C


Affi chages des données

Vous pouvez choisir entre deux types
d’affichage en appuyant sur la touche A
:


- les données de l’ordinateur de bord
apparaissent temporairement au-dessus
des informations de la source audio,
affichées de manière permanente en plein
écran,
ou

- les données de l’ordinateur de bord
et les informations de la source audio
sont affichées en permanence en écran
partagé.

)
Appuyez sur le bouton, situé à l’extrémité
de la commande d’essuie-vitre
, pour
afficher successivement les différents
onglets de l’ordinateur de bord.
Système vous donnant des informations sur le trajet en cours (autonomie, consommation…).

71Écrans multifonctions


- Les informations instantanées
avec :


●
l’autonomie,

●
la consommation instantanée,

●
le compteur de temps du Stop
& Start.



- Le parcours «1»
avec :


●
la distance parcourue,

●
la consommation moyenne,

●
la vitesse moyenne,
pour le premier parcours.



- Le parcours «2»
avec :


●
la distance parcourue,

●
la consommation moyenne,

●
la vitesse moyenne,
pour le second parcours.





Remise à zéro du parcours



)
Lorsque le parcours désiré est affiché,
appuyez plus de deux secondes sur le
bouton, situé à l’extrémité de la commande
d’essuie-vitre.
Les parcours «1»
et «2»
sont indépendants et
d’utilisation identique.
Le parcours «1»
permet d’effectuer, par
exemple, des calculs journaliers, et le
parcours «2»
des calculs mensuels.

Afficheur central du combiné type 2


Affi chages des données



- L’affichage des informations instantanées
avec :


●
l’autonomie,

●
la consommation instantanée,

●
le compteur de temps du Stop & Start.



- L’affichage du parcours «1»
avec :


●
la distance parcourue,

●
la consommation moyenne,

●
la vitesse moyenne,
pour le premier parcours.



- L’affichage du parcours «2»
avec :


●
la distance parcourue,

●
la consommation moyenne,

●
la vitesse moyenne,
pour le second parcours.


●
informations sur la source audio en
cours d’écoute,

●
écran noir,

●
consignes de navigation-guidage.


)
Appuyez sur le bouton, situé à l’extrémité
de la commande d’essuie-vitre
,
ou

)
tournez la molette, située sur la gauche du
volant
,
pour afficher successivement les
différentes informations suivantes :


●
rappel de la vitesse,

●
informations instantanées,

●
parcours «1»
,

●
parcours «2»
,

73Écrans multifonctions

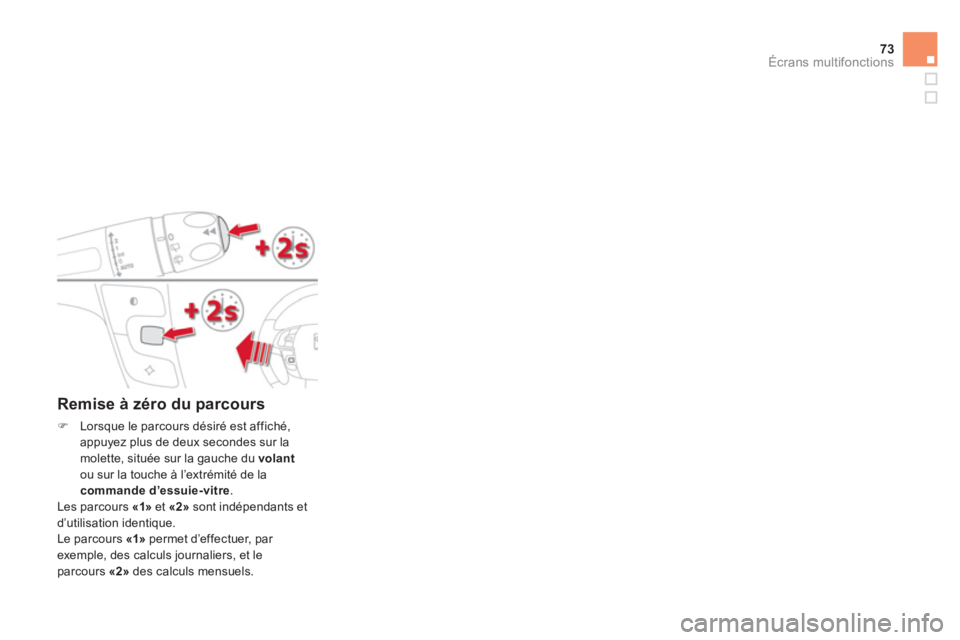

Remise à zéro du parcours



)
Lorsque le parcours désiré est affiché,
appuyez plus de deux secondes sur la
molette, située sur la gauche du volant

ou sur la touche à l’extrémité de la
commande d’essuie-vitre
.
Les parcours «1»
et «2»
sont indépendants et
d’utilisation identique.
Le parcours «1»
permet d’effectuer, par
exemple, des calculs journaliers, et le
parcours «2»
des calculs mensuels.

Quelques définitions…

Cette valeur peut varier à la suite d’un
changement de conduite ou de relief,
occasionnant une variation importante
de la consommation instantanée.
Si des tirets s’affichent durablement
en roulant à la place des chiffres,
consultez le réseau CITROËN ou un
atelier qualifié. Cette fonction ne s’affiche qu’à par tir
de 30 km/h.
La consommation de votre véhicule
sera supérieure aux valeurs de
consommations homologuées par
CITROËN pendant les 5 000 premiers
kilomètres parcourus par le véhicule.


Autonomie

(km ou miles)
Elle indique le nombre de
kilomètres pouvant être encore parcourus
avec le carburant restant dans le réser voir en
fonction de la consommation moyenne des
derniers kilomètres parcourus.
Dès que l’autonomie est inférieure à 30 km,
des tirets s’affichent. Après un complément de
carburant d’au moins 5 litres, l’autonomie est
recalculée et s’affiche si elle dépasse 100 km.

Consommation
instantanée
(l/100 km ou km/l ou mpg)
C’est la quantité moyenne de carburant
consommée depuis quelques secondes.

Consommation
moyenne
(l/100 km ou km/l ou mpg)
C’est la quantité moyenne de carburant
consommée depuis la dernière remise à zéro
de l’ordinateur.

Vitesse moyenne

(km/h ou mph)
C’est la vitesse moyenne calculée
depuis la dernière remise à zéro de l’ordinateur
(contact mis).


Distance parcourue

(km ou miles)
Elle indique la distance
parcourue depuis la dernière remise à zéro de
l’ordinateur.









Compteur de temps du
Stop & Start
(minutes / secondes ou heures /
minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode STOP au cours du trajet.
Il se remet à zéro à chaque mise du contact
avec la clé.

75Écrans multifonctions

003
Confort

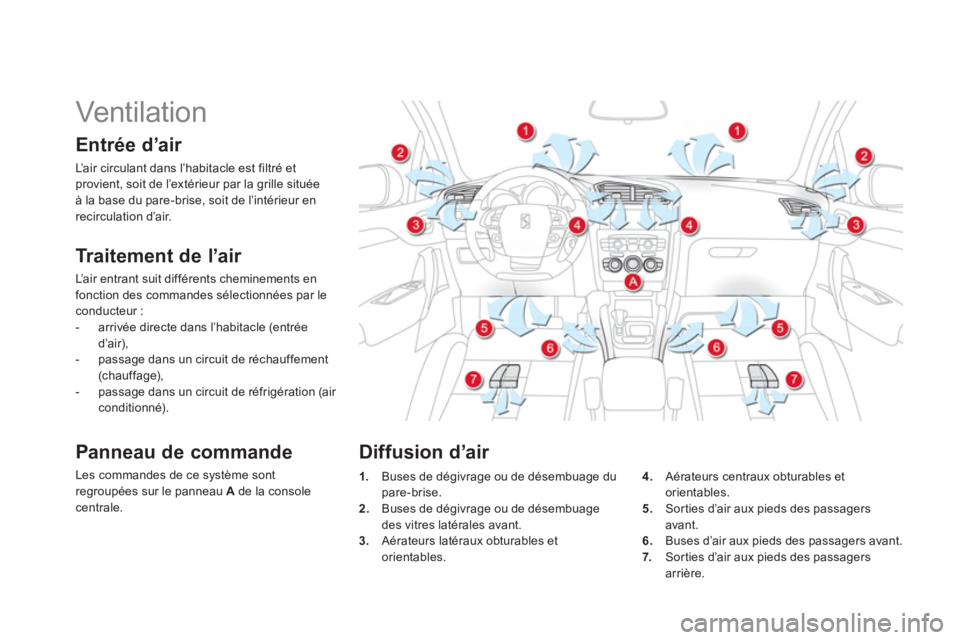

Vent ilat i on


Entrée d’air

L’air circulant dans l’habitacle est filtré et
provient, soit de l’extérieur par la grille située
à la base du pare-brise, soit de l’intérieur en
recirculation d’air.


Traitement de l’air

L’air entrant suit différents cheminements en
fonction des commandes sélectionnées par le
conducteur :


- arrivée directe dans l’habitacle (entrée
d’air),

- passage dans un circuit de réchauffement
(c hauf fage),

- passage dans un circuit de réfrigération (air
conditionné).



Panneau de commande

Les commandes de ce système sont
regroupées sur le panneau A
de la console
centrale.


Diffusion d’air



1.
Buses de dégivrage ou de désembuage du
pare-brise.

2.
Buses de dégivrage ou de désembuage
des vitres latérales avant.

3.
Aérateurs latéraux obturables et
orientables.
4.
Aérateurs centraux obturables et
orientables.

5.
Sorties d’air aux pieds des passagers
avant.

6.
Buses d’air aux pieds des passagers avant.

7.
Sorties d’air aux pieds des passagers
arrière.
