Page 111 of 431
109Ouvertures

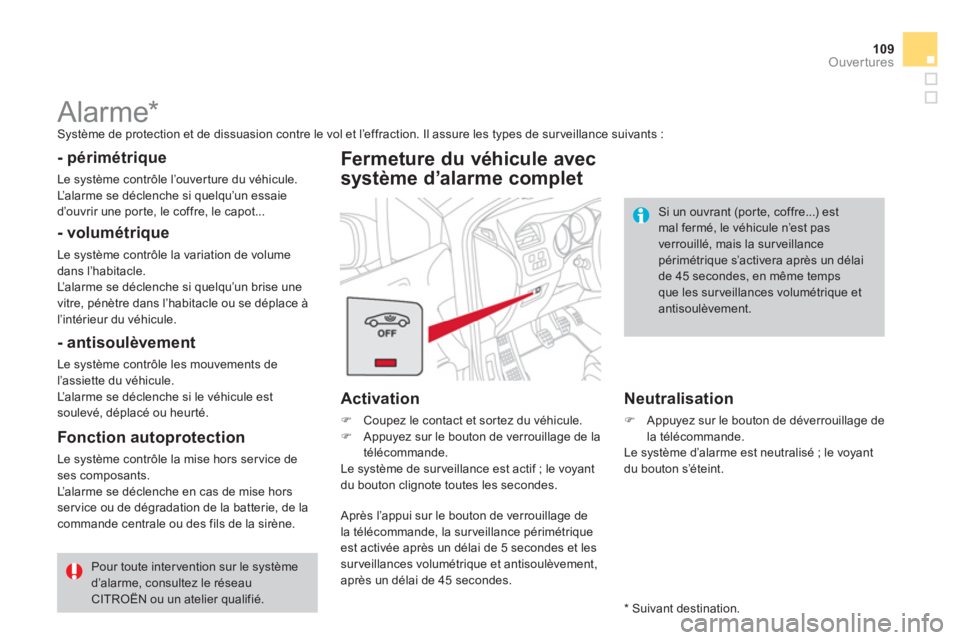

Alarme *
Système de protection et de dissuasion contre le vol et l’effraction. Il assure les types de surveillance suivants :
- périmétrique
Le système contrôle l’ouverture du véhicule.
L’alarme se déclenche si quelqu’un essaie
d’ouvrir une porte, le coffre, le capot...
- volumétrique
Le système contrôle la variation de volume
dans l’habitacle.
L’alarme se déclenche si quelqu’un brise une
vitre, pénètre dans l’habitacle ou se déplace à
l’intérieur du véhicule.
Fermeture du véhicule avec
système d’alarme complet
- antisoulèvement
Le système contrôle les mouvements de
l’assiette du véhicule.
L’alarme se déclenche si le véhicule est
soulevé, déplacé ou heurté.
Fonction autoprotection
Le système contrôle la mise hors service de
ses composants.
L’alarme se déclenche en cas de mise hors
ser vice ou de dégradation de la batterie, de la
commande centrale ou des fils de la sirène.
Pour toute inter vention sur le système
d’alarme, consultez le réseau
CITROËN ou un atelier qualifié.
Activation
)
Coupez le contact et sortez du véhicule.
)
Appuyez sur le bouton de verrouillage de la
télécommande.
Le système de surveillance est actif ; le voyant
du bouton clignote toutes les secondes.
Après l’appui sur le bouton de verrouillage de
la télécommande, la surveillance périmétrique
est activée après un délai de 5 secondes et les
surveillances volumétrique et antisoulèvement,
après un délai de 45 secondes.
Neutralisation
)
Appuyez sur le bouton de déverrouillage de
la télécommande.
Le système d’alarme est neutralisé ; le voyant
du bouton s’éteint.
Si un ouvrant (porte, coffre...) est
mal fermé, le véhicule n’est pas
verrouillé, mais la surveillance
périmétrique s’activera après un délai
de 45 secondes, en même temps
que les surveillances volumétrique et
antisoulèvement.
*
Suivant destination.
Page 112 of 431

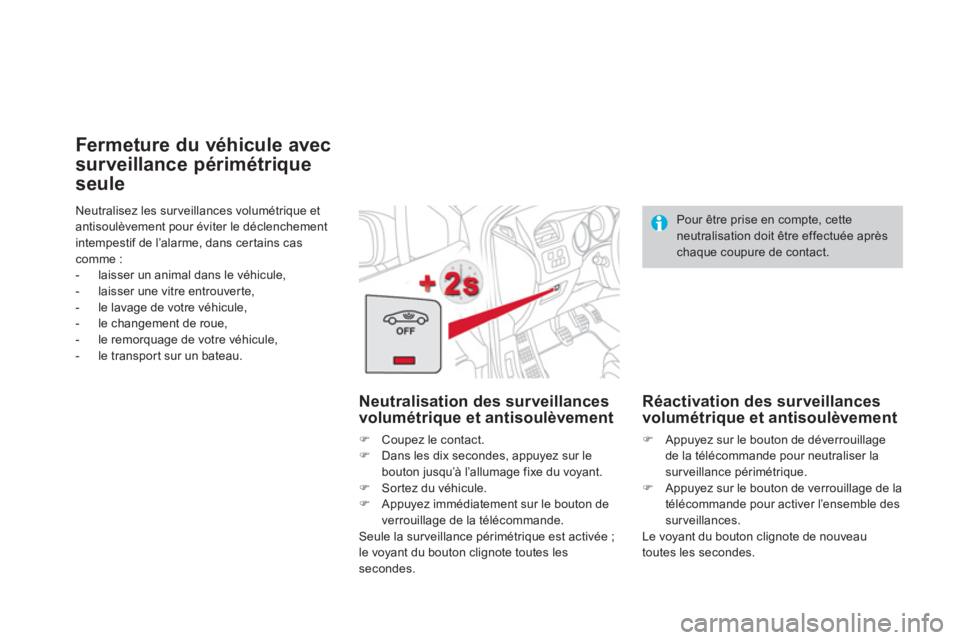

Neutralisez les surveillances volumétrique et
antisoulèvement pour éviter le déclenchement
intempestif de l’alarme, dans certains cas
comme :
- laisser un animal dans le véhicule,
- laisser une vitre entrouverte,
- le lavage de votre véhicule,
- le changement de roue,
- le remorquage de votre véhicule,
- le transport sur un bateau.
Fermeture du véhicule avec
surveillance périmétrique
seule
Neutralisation des surveillances
volumétrique et antisoulèvement
)
Coupez le contact.
)
Dans les dix secondes, appuyez sur le
bouton jusqu’à l’allumage fixe du voyant.
)
Sortez du véhicule.
)
Appuyez immédiatement sur le bouton de
verrouillage de la télécommande.
Seule la surveillance périmétrique est activée ;
le voyant du bouton clignote toutes les
secondes. Pour être prise en compte, cette
neutralisation doit être effectuée après
chaque coupure de contact.
Réactivation des surveillances
volumétrique et antisoulèvement
)
Appuyez sur le bouton de déverrouillage
de la télécommande pour neutraliser la
surveillance périmétrique.
)
Appuyez sur le bouton de verrouillage de la
télécommande pour activer l’ensemble des
surveillances.
Le voyant du bouton clignote de nouveau
toutes les secondes.
Page 113 of 431
111Ouvertures

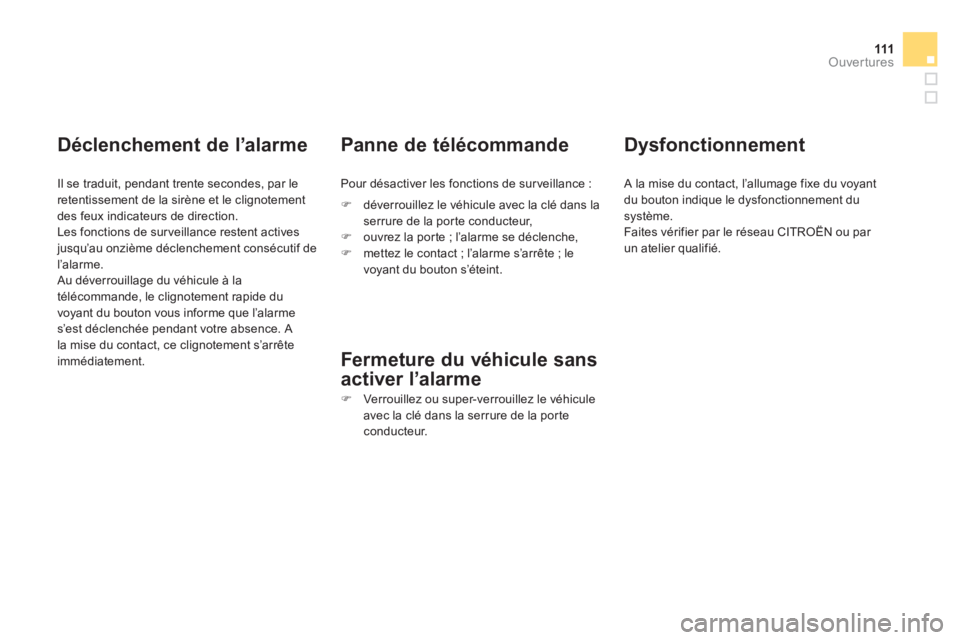

Déclenchement de l’alarme
Il se traduit, pendant trente secondes, par le
retentissement de la sirène et le clignotement
des feux indicateurs de direction.
Les fonctions de surveillance restent actives
jusqu’au onzième déclenchement consécutif de
l’alarme.
Au déverrouillage du véhicule à la
télécommande, le clignotement rapide du
voyant du bouton vous informe que l’alarme
s’est déclenchée pendant votre absence. A
la mise du contact, ce clignotement s’arrête
immédiatement.
Panne de télécommande
Pour désactiver les fonctions de surveillance :
Fermeture du véhicule sans
activer l’alarme
)
Verrouillez ou super-verrouillez le véhicule
avec la clé dans la serrure de la porte
conducteur.
)
déverrouillez le véhicule avec la clé dans la
serrure de la porte conducteur,
)
ouvrez la porte ; l’alarme se déclenche,
)
mettez le contact ; l’alarme s’arrête ; le
voyant du bouton s’éteint.
Dysfonctionnement
A la mise du contact, l’allumage fixe du voyant
du bouton indique le dysfonctionnement du
système.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Page 114 of 431

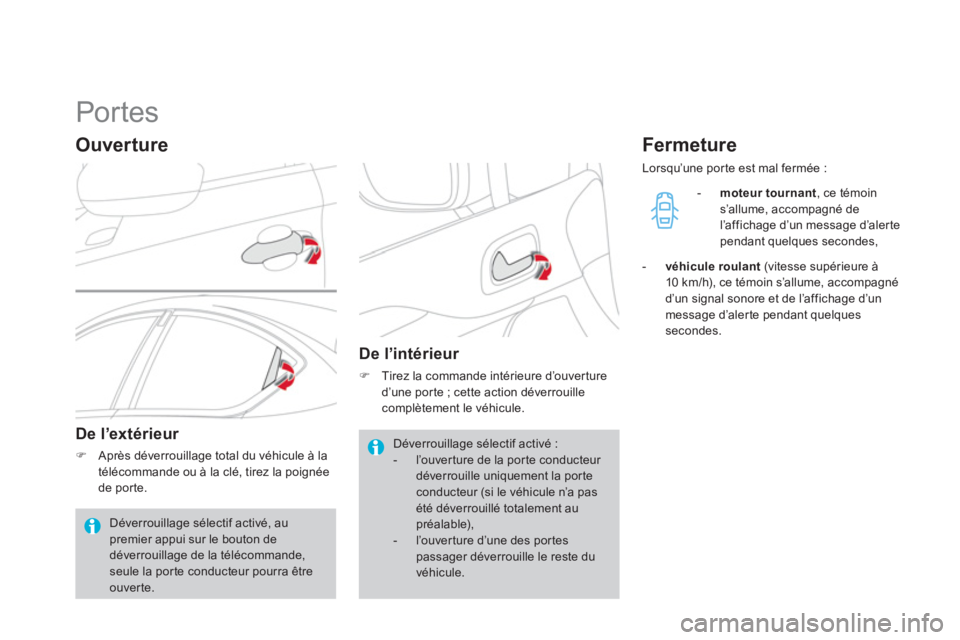

Por tes
Ouverture
De l’extérieur
)
Après déverrouillage total du véhicule à la
télécommande ou à la clé, tirez la poignée
de porte.
De l’intérieur
)
Tirez la commande intérieure d’ouverture
d’une porte ; cette action déverrouille
complètement le véhicule.
Fermeture
Lorsqu’une porte est mal fermée :
- moteur tournant
, ce témoin
s’allume, accompagné de
l’affichage d’un message d’alerte
pendant quelques secondes,
- véhicule roulant
(vitesse supérieure à
10 km/h), ce témoin s’allume, accompagné
d’un signal sonore et de l’affichage d’un
message d’alerte pendant quelques
secondes.
Déverrouillage sélectif activé, au
premier appui sur le bouton de
déverrouillage de la télécommande,
seule la porte conducteur pourra être
ouverte. Déverrouillage sélectif activé :
- l’ouverture de la porte conducteur
déverrouille uniquement la porte
conducteur (si le véhicule n’a pas
été déverrouillé totalement au
préalable),
- l’ouverture d’une des portes
passager déverrouille le reste du
véhicule.
Page 115 of 431
11 3Ouvertures

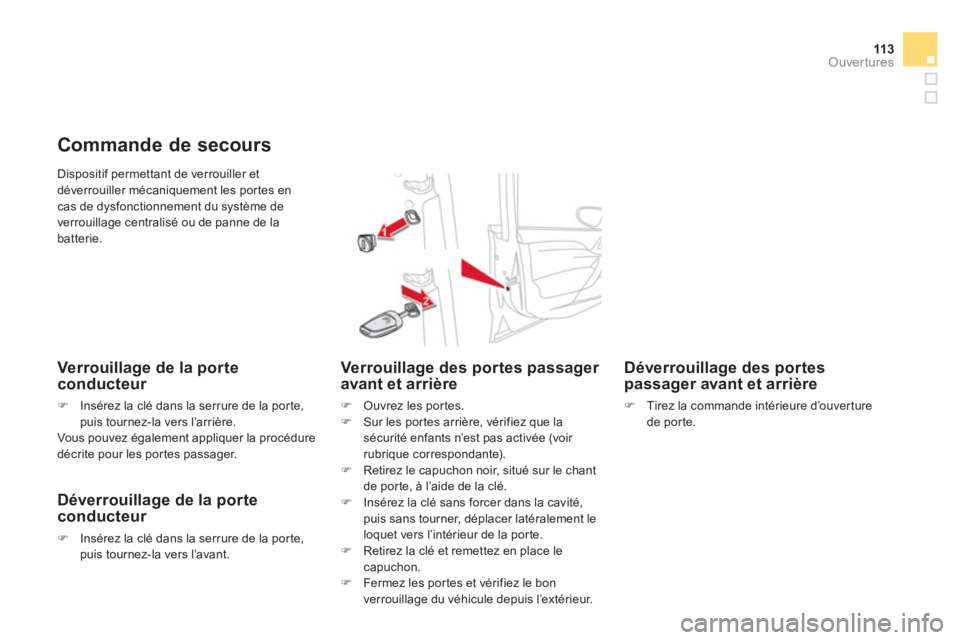

Dispositif permettant de verrouiller et
déverrouiller mécaniquement les portes en
cas de dysfonctionnement du système de
verrouillage centralisé ou de panne de la
batterie.
Commande de secours
Verrouillage de la porte
conducteur
)
Insérez la clé dans la serrure de la porte,
puis tournez-la vers l’arrière.
Vous pouvez également appliquer la procédure
décrite pour les portes passager.
Déverrouillage de la porte
conducteur
)
Insérez la clé dans la serrure de la porte,
puis tournez-la vers l’avant.
Verrouillage des portes passager
avant et arrière
)
Ouvrez les portes.
)
Sur les portes arrière, vérifiez que la
sécurité enfants n’est pas activée (voir
rubrique correspondante).
)
Retirez le capuchon noir, situé sur le chant
de porte, à l’aide de la clé.
)
Insérez la clé sans forcer dans la cavité,
puis sans tourner, déplacer latéralement le
loquet vers l’intérieur de la porte.
)
Retirez la clé et remettez en place le
capuchon.
)
Fermez les portes et vérifiez le bon
verrouillage du véhicule depuis l’extérieur.
Déverrouillage des portes
passager avant et arrière
)
Tirez la commande intérieure d’ouverture
de porte.
Page 116 of 431

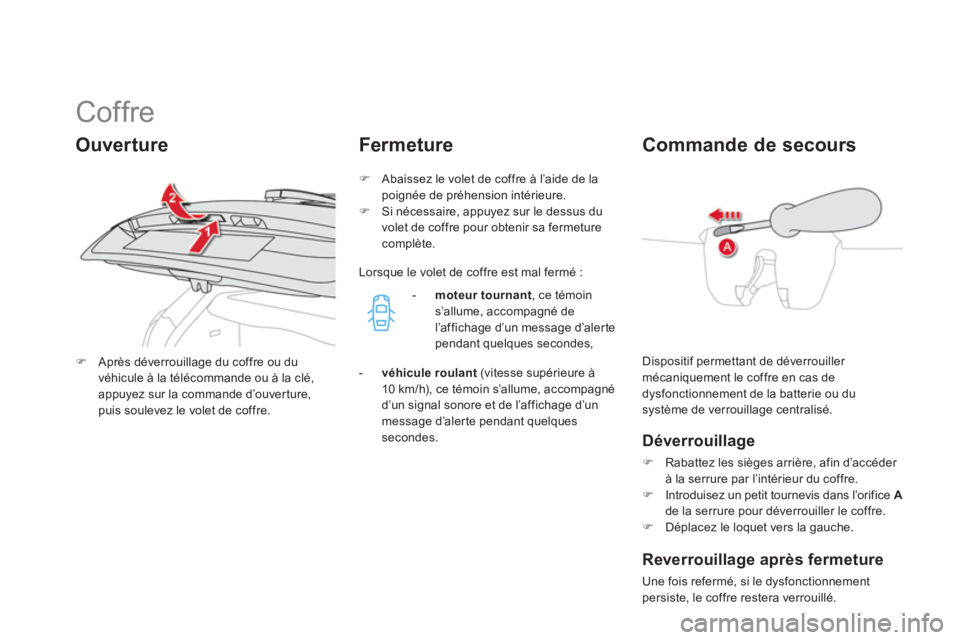

Coffre
Dispositif permettant de déverrouiller
mécaniquement le coffre en cas de
dysfonctionnement de la batterie ou du
système de verrouillage centralisé.
Commande de secours
Déverrouillage
)
Rabattez les sièges arrière, afin d’accéder
à la serrure par l’intérieur du coffre.
)
Introduisez un petit tournevis dans l’orifice A
de la serrure pour déverrouiller le coffre.
)
Déplacez le loquet vers la gauche.
)
Après déverrouillage du coffre ou du
véhicule à la télécommande ou à la clé,
appuyez sur la commande d’ouverture,
puis soulevez le volet de coffre.
Ouverture
Fermeture
)
Abaissez le volet de coffre à l’aide de la
poignée de préhension intérieure.
)
Si nécessaire, appuyez sur le dessus du
volet de coffre pour obtenir sa fermeture
complète.
- moteur tournant
, ce témoin
s’allume, accompagné de
l’affichage d’un message d’alerte
pendant quelques secondes,
- véhicule roulant
(vitesse supérieure à
10 km/h), ce témoin s’allume, accompagné
d’un signal sonore et de l’affichage d’un
message d’alerte pendant quelques
secondes.
Reverrouillage après fermeture
Une fois refermé, si le dysfonctionnement
persiste, le coffre restera verrouillé.
Lorsque le volet de coffre est mal fermé :
Page 117 of 431
11 5Ouvertures

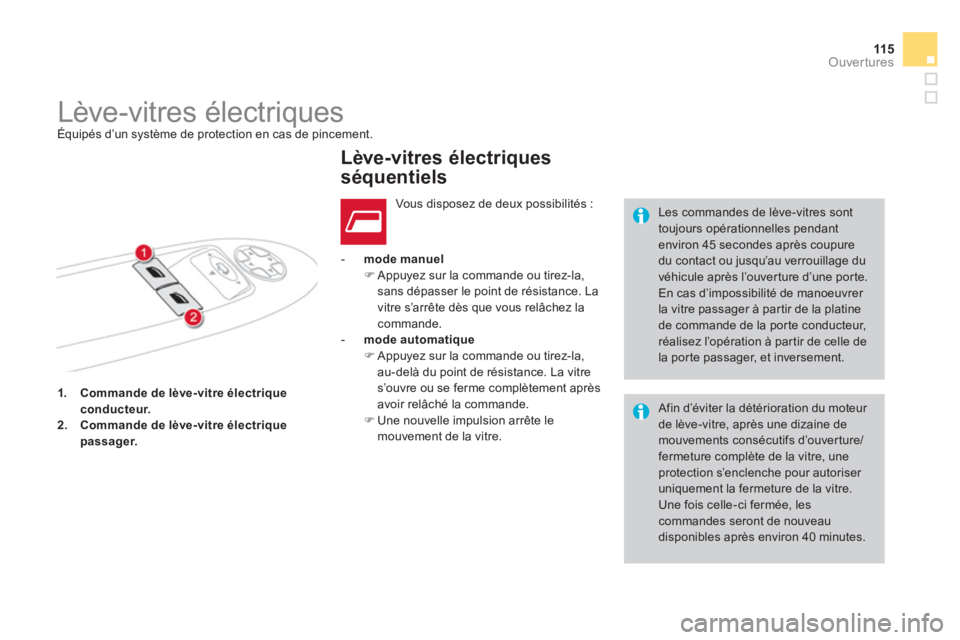

1.
Commande de lève-vitre électrique
conducteur.
2.
Commande de lève-vitre électrique
passager.
- mode manuel
)
Appuyez sur la commande ou tirez-la,
sans dépasser le point de résistance. La
vitre s’arrête dès que vous relâchez la
commande.
- mode automatique
)
Appuyez sur la commande ou tirez-la,
au-delà du point de résistance. La vitre
s’ouvre ou se ferme complètement après
avoir relâché la commande.
)
Une nouvelle impulsion arrête le
mouvement de la vitre.
Les commandes de lève-vitres sont
toujours opérationnelles pendant
environ 45 secondes après coupure
du contact ou jusqu’au verrouillage du
véhicule après l’ouverture d’une porte.
En cas d’impossibilité de manoeuvrer
la vitre passager à partir de la platine
de commande de la porte conducteur,
réalisez l’opération à partir de celle de
la porte passager, et inversement.
Lève-vitres électriques
Équipés d’un système de protection en cas de pincement.
Lève-vitres électriques
séquentiels
Vous disposez de deux possibilités :
Afin d’éviter la détérioration du moteur
de lève-vitre, après une dizaine de
mouvements consécutifs d’ouverture/
fermeture complète de la vitre, une
protection s’enclenche pour autoriser
uniquement la fermeture de la vitre.
Une fois celle-ci fermée, les
commandes seront de nouveau
disponibles après environ 40 minutes.
Page 118 of 431

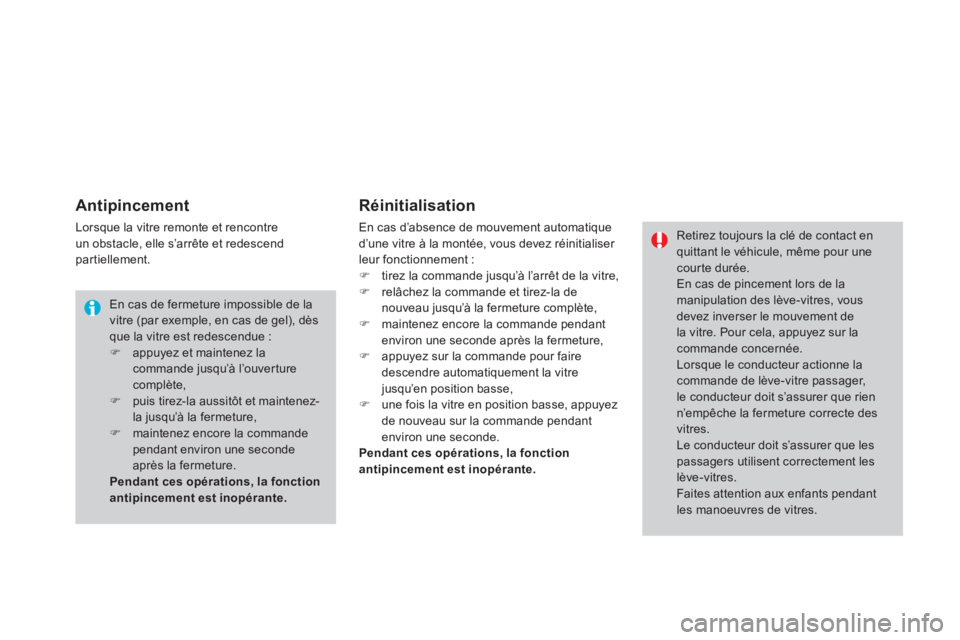

Antipincement
Lorsque la vitre remonte et rencontre
un obstacle, elle s’arrête et redescend
partiellement.
Réinitialisation
En cas d’absence de mouvement automatique
d’une vitre à la montée, vous devez réinitialiser
leur fonctionnement :
)
tirez la commande jusqu’à l’arrêt de la vitre,
)
relâchez la commande et tirez-la de
nouveau jusqu’à la fermeture complète,
)
maintenez encore la commande pendant
environ une seconde après la fermeture,
)
appuyez sur la commande pour faire
descendre automatiquement la vitre
jusqu’en position basse,
)
une fois la vitre en position basse, appuyez
de nouveau sur la commande pendant
environ une seconde.
Pendant ces opérations, la fonction
antipincement est inopérante.
En cas de fermeture impossible de la
vitre (par exemple, en cas de gel), dès
que la vitre est redescendue :
)
appuyez et maintenez la
commande jusqu’à l’ouverture
complète,
)
puis tirez-la aussitôt et maintenez-
la jusqu’à la fermeture,
)
maintenez encore la commande
pendant environ une seconde
après la fermeture.
Pendant ces opérations, la fonction
antipincement est inopérante.
Retirez toujours la clé de contact en
quittant le véhicule, même pour une
courte durée.
En cas de pincement lors de la
manipulation des lève-vitres, vous
devez inverser le mouvement de
la vitre. Pour cela, appuyez sur la
commande concernée.
Lorsque le conducteur actionne la
commande de lève-vitre passager,
le conducteur doit s’assurer que rien
n’empêche la fermeture correcte des
vitres.
Le conducteur doit s’assurer que les
passagers utilisent correctement les
lève-vitres.
Faites attention aux enfants pendant
les manoeuvres de vitres.
Page 119 of 431
11 7Ouvertures
Réservoir de carburant
Capacité du réser voir : 60 litres environ.
Niveau mini de carburant
Lorsque le niveau mini du réser voir
est atteint, ce témoin s’allume
au combiné, accompagné d’un
signal sonore et de l’affichage d’un
message d’alerte. Au premier allumage, il reste
environ 6 litres
de carburant.
Tant qu’un complément de carburant suffisant
n’est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du signal
sonore et du message d’alerte. En roulant, ce
signal sonore et l’affichage de ce message
d’alerte sont répétés de manière de plus en
plus rapprochée, au fur et à mesure que le
niveau baisse jusqu’à 0
.
Faites impérativement un complément de
carburant pour éviter la panne.
En cas de panne sèche (Diesel), reportez-vous
également au chapitre «Vérifications».
Remplissage
)
Appuyez sur la commande A
jusqu’à
entendre l’ouverture automatique de la
trappe.
Après la coupure du contact, cette
commande est active pendant quelques
minutes. Si besoin, remettez le contact
pour la réactiver.
)
Repérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule.
Avec le Stop & Start, n’effectuez jamais
un remplissage en carburant lorsque
le moteur est en mode STOP ; coupez
impérativement le contact avec la clé. Les compléments en carburant doivent être
supérieurs à 5 litres pour être pris en compte
par la jauge à carburant.
L’ouverture du bouchon peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
Page 120 of 431
Si vous effectuez le plein de votre réser voir,
n’insistez pas au- delà de la troisième
coupure du pistolet ; ceci pourrait
engendrer des dysfonctionnements de
votre véhicule.
Votre véhicule est équipé d’un catalyseur
réduisant les substances nocives dans les gaz
d’échappement.
Pour les moteurs essence, le carburant
sans plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n’autorise que l’essence sans plomb.
Coupure d’alimentation en
carburant
En cas d’introduction de carburant
non- conforme à la motorisation
de votre véhicule, la vidange du
réser voir est indispensable avant la
mise en route du moteur.
)

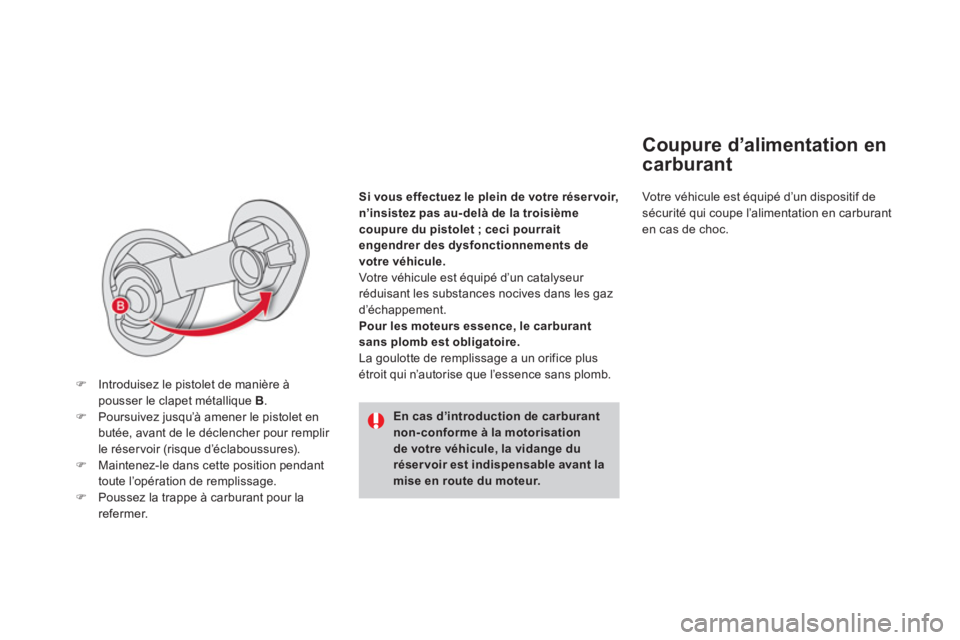

Introduisez le pistolet de manière à
pousser le clapet métallique B
.
)
Poursuivez jusqu’à amener le pistolet en
butée, avant de le déclencher pour remplir
le réservoir (risque d’éclaboussures).
)
Maintenez-le dans cette position pendant
toute l’opération de remplissage.
)
Poussez la trappe à carburant pour la
refermer. Votre véhicule est équipé d’un dispositif de
sécurité qui coupe l’alimentation en carburant
en cas de choc.
