Page 271 of 431
269Praktične informacije

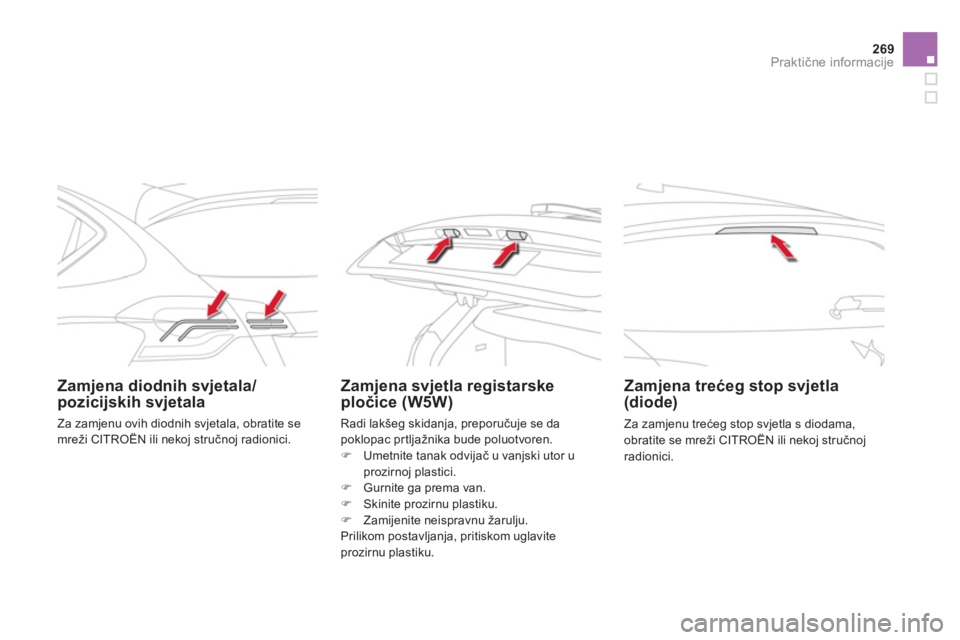

Zamjena diodnih svjetala/
pozicijskih svjetala
Zamjena svjetla registarske
pločice (W5W)
Zamjena trećeg stop svjetla
(diode)
Za zamjenu trećeg stop svjetla s diodama,
obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Za zamjenu ovih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici. Radi lakšeg skidanja, preporučuje se da
poklopac prtljažnika bude poluotvoren.
)
Umetnite tanak odvijač u vanjski utor u
prozirnoj plastici.
)
Gurnite ga prema van.
)
Skinite prozirnu plastiku.
)
Zamijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku.
Page 272 of 431

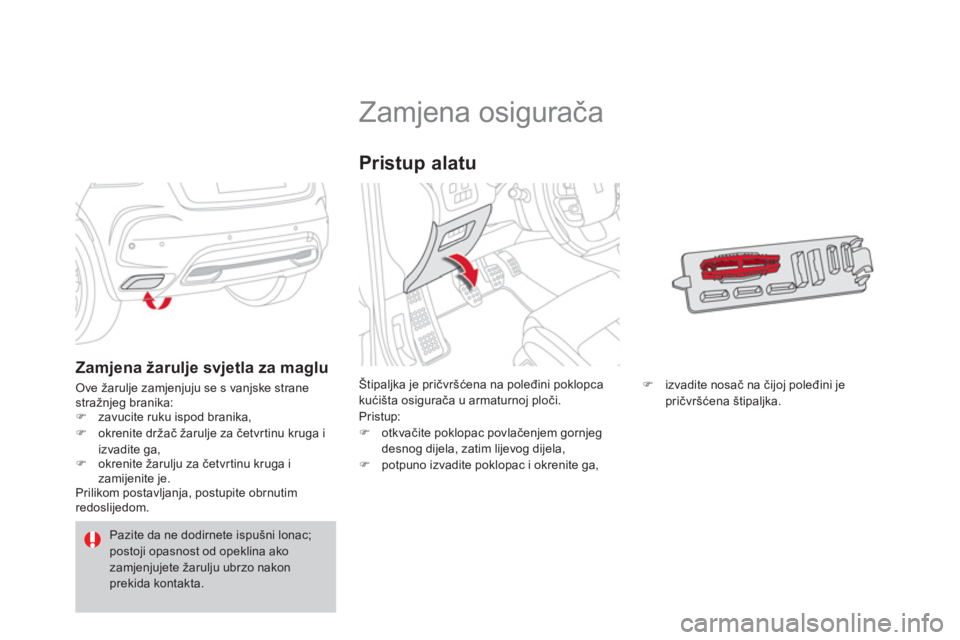

Zamjena osigurača
Štipaljka je pričvršćena na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
Pristup:
)
otkvačite poklopac povlačenjem gornjeg
desnog dijela, zatim lijevog dijela,
)
potpuno izvadite poklopac i okrenite ga,
Pristup alatu
)
izvadite nosač na čijoj poleđini je
pričvršćena štipaljka.
Zamjena žarulje svjetla za maglu
Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika:
)
zavucite ruku ispod branika,
)
okrenite držač žarulje za četvrtinu kruga i
izvadite ga,
)
okrenite žarulju za četvrtinu kruga i
zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Pazite da ne dodirnete ispušni lonac;
postoji opasnost od opeklina ako
zamjenjujete žarulju ubrzo nakon
prekida kontakta.
Page 273 of 431
271Praktične informacije
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio CITROËN
i koja nije ugrađena prema njegovim
pravilima, posebno ako svi dodatno
priključeni uređaji ukupno troše više od
10 miliampera.

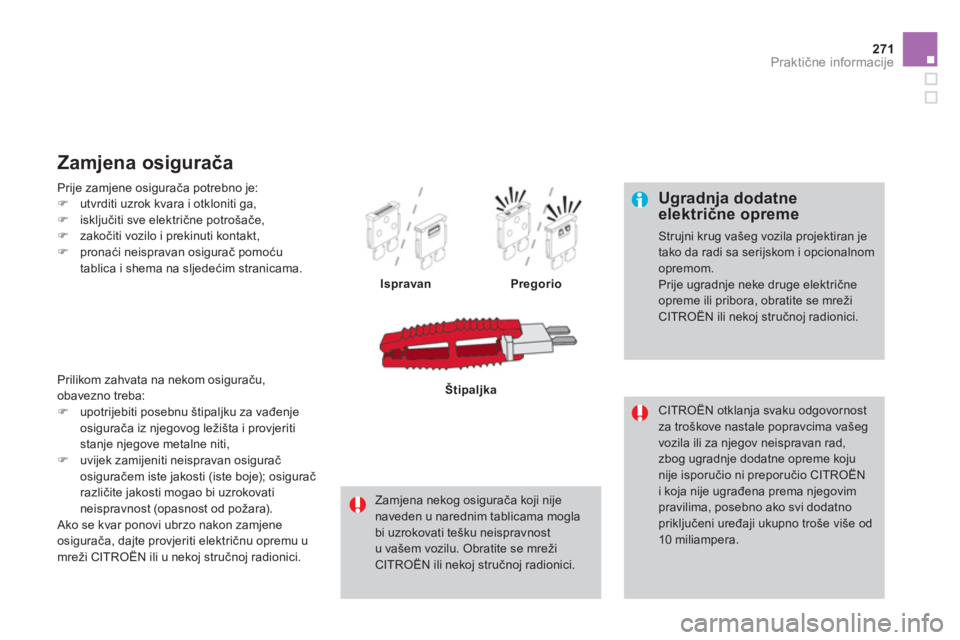

Prije zamjene osigurača potrebno je:
)
utvrditi uzrok kvara i otkloniti ga,
)
isključiti sve električne potrošače,
)
zakočiti vozilo i prekinuti kontakt,
)
pronaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.
Zamjena osigurača
Ispravan
Pregorio
Zamjena nekog osigurača koji nije
naveden u narednim tablicama mogla
bi uzrokovati tešku neispravnost
u vašem vozilu. Obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Štipaljka
Prilikom zahvata na nekom osiguraču,
obavezno treba:
)
upotrijebiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove metalne niti,
)
uvijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži CITROËN ili u nekoj stručnoj radionici.
Page 274 of 431

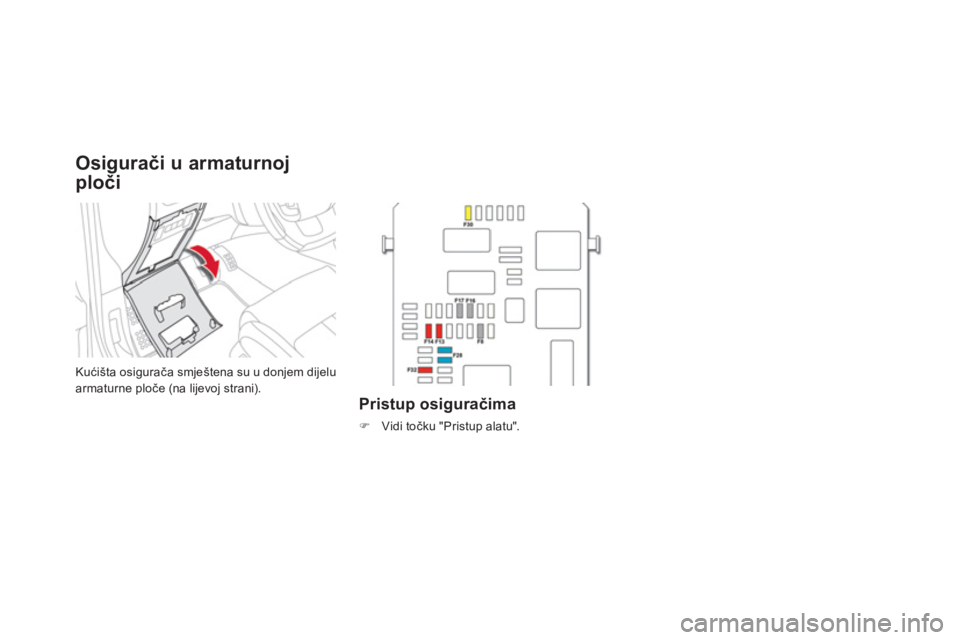

Osigurači u armaturnoj
ploči
Kućišta osigurača smještena su u donjem dijelu
armaturne ploče (na lijevoj strani).
Pristup osiguračima
)
Vidi točku "Pristup alatu".
Page 275 of 431
273Praktične informacije
Kućište 1
Broj osigurača
Jakost
Namjena
F8
3 A
Sirena alarma, računalo alarma.
F13
10 A
Upaljač za cigarete.
F14
10 A
Utičnica 12 V u prtljažniku.
F16
3 A
Svjetlo u velikom višenamjenskom pretincu, stražnja spot
svjetla, svjetlo u pretincu za rukavice.
F17
3 A
Svjetlo na zaslonu za sunce, prednja spot svjetla.
F28
15 A
Autoradio, autoradio (naknadno ugrađen).
F30
20 A
Brisač stražnjeg stakla.
F32
10 A
Hi-Fi pojačalo.
Kućište 2
Broj osigurača
Jakost
Namjena
F36
15 A
Stražnja utičnica 12 V.
F37
-
Ne koristi se.
F38
-
Ne koristi se.
F39
-
Ne koristi se.
F40
25 A
Utičnica 230 V/50 Hz.

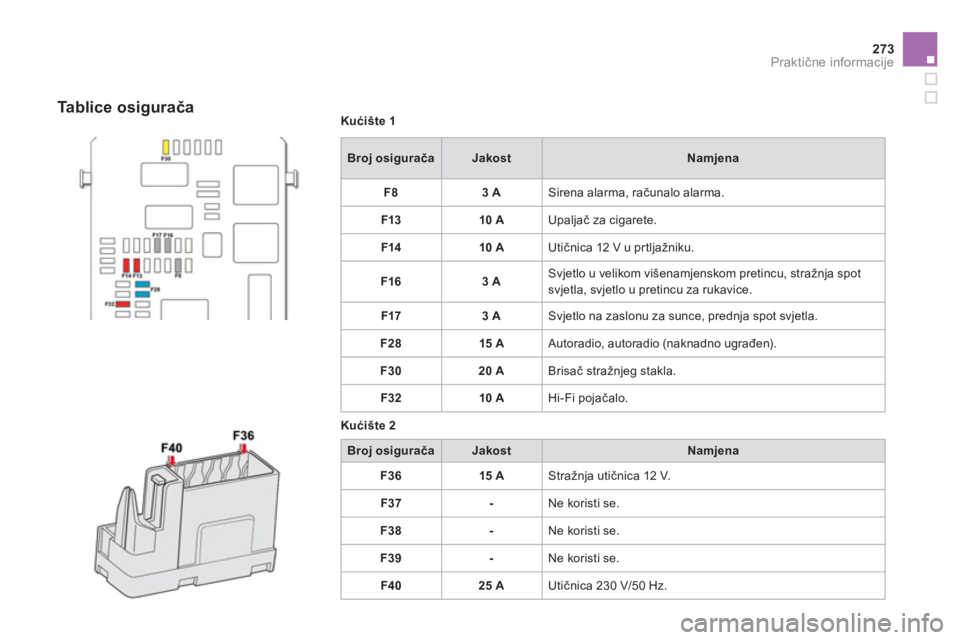

Tablice osigurača
Page 276 of 431

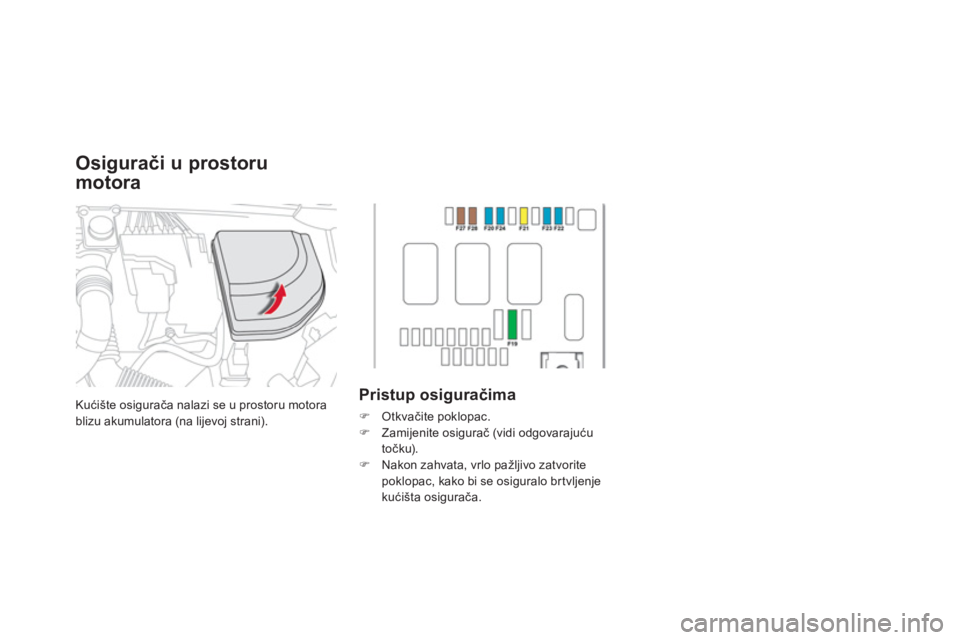

Kućište osigurača nalazi se u prostoru motora
blizu akumulatora (na lijevoj strani).
Pristup osiguračima
)
Otkvačite poklopac.
)
Zamijenite osigurač (vidi odgovarajuću
točku).
)
Nakon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
Osigurači u prostoru
motora
Page 277 of 431
275Praktične informacije
Broj osigurača
Jakost
Namjena
F19
30 A
Prva/druga brzina brisača vjetrobrana.
F20
15 A
Pumpa za pranje vjetrobrana i stražnjeg stakla.
F21
20 A
Pumpa za pranje farova.
F22
15 A
Zvučna signalizacija.
F23
15 A
Desno dugo svjetlo.
F24
15 A
Lijevo dugo svjetlo.
F27
5 A
Lijevo kratko svjetlo.
F28
5 A
Desno kratko svjetlo.
Tablica osigurača
Page 278 of 431

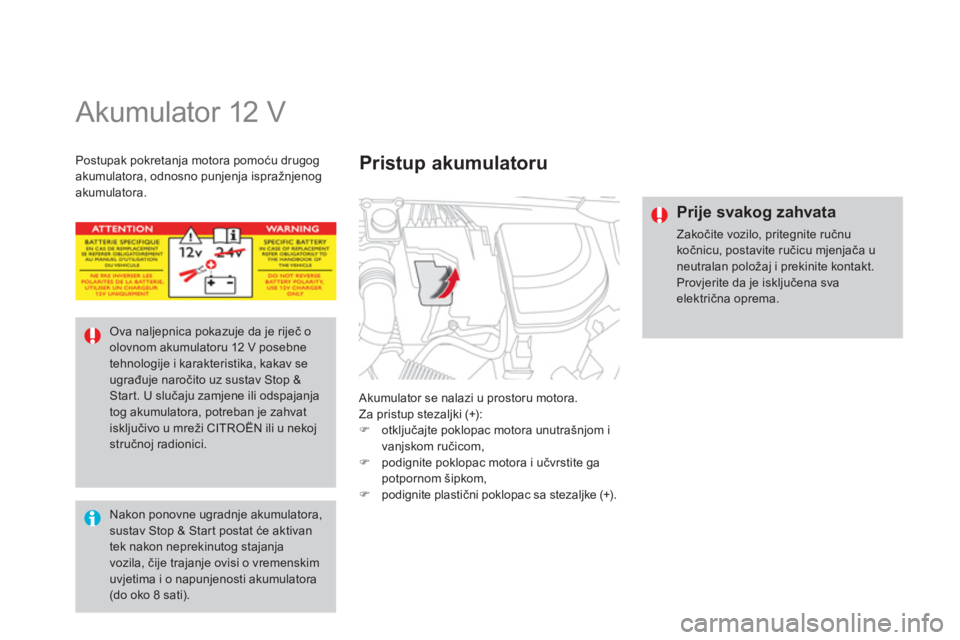

Akumulator 12 V
Akumulator se nalazi u prostoru motora.
Za pristup stezaljki (+):
)
otključajte poklopac motora unutrašnjom i
vanjskom ručicom,
)
podignite poklopac motora i učvrstite ga
potpornom šipkom,
)
podignite plastični poklopac sa stezaljke (+).
Pristup akumulatoru
Nakon ponovne ugradnje akumulatora,
sustav Stop & Start postat će aktivan
tek nakon neprekinutog stajanja
vozila, čije trajanje ovisi o vremenskim
uvjetima i o napunjenosti akumulatora
(do oko 8 sati).
Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12 V posebne
tehnologije i karakteristika, kakav se
ugrađuje naročito uz sustav Stop &
Start. U slučaju zamjene ili odspajanja
tog akumulatora, potreban je zahvat
isključivo u mreži CITROËN ili u nekoj
stručnoj radionici.
Prije svakog zahvata
Zakočite vozilo, pritegnite ručnu
kočnicu, postavite ručicu mjenjača u
neutralan položaj i prekinite kontakt.
Provjerite da je isključena sva
električna oprema.
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Page 279 of 431
277Praktične informacije
)
Cr veni kabel spojite na izvod (+)
akumulatora u kvaru A
, zatim na izvod (+)
pomoćnog akumulatora B
.
)
Jedan kraj zelenog ili crnog kabela
spojite na izvod (-) pomoćnog akumulatora
B
(ili na točku mase drugog vozila).
)
Drugi kraj zelenog ili crnog kabela
spojite na točku mase C
vozila s praznim
akumulatorom (ili na nosač motora).
)
Pokrenite motor drugog vozila i pustite ga
da radi nekoliko minuta.
)
Uključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi
Ako se motor ne pokrene odmah, prekinite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
)
Pričekajte da se motor vrati u prazni hod
i odspojite pomoćne kabele obrnutim
redoslijedom.

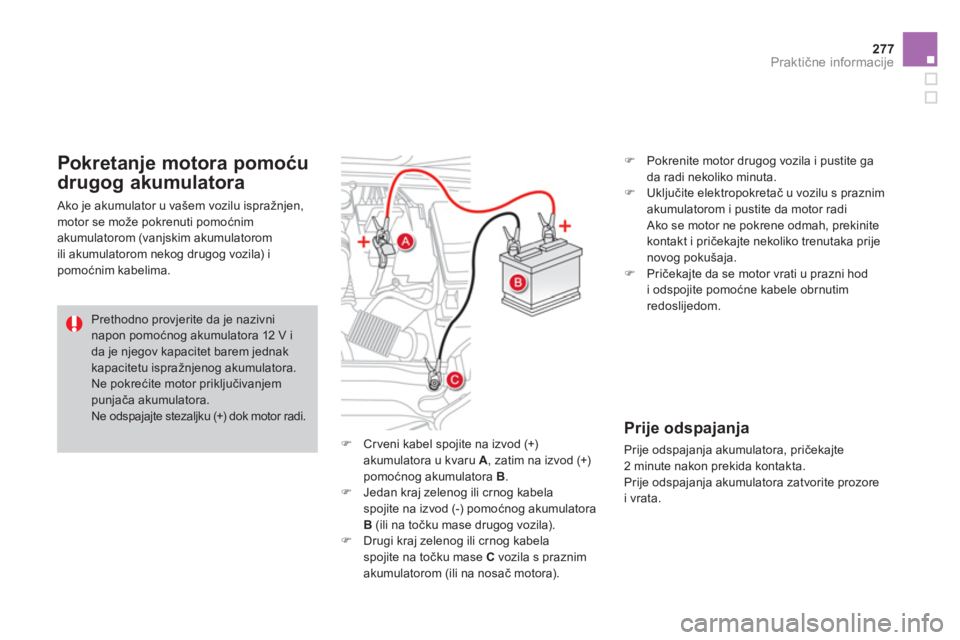

Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom
ili akumulatorom nekog drugog vozila) i
pomoćnim kabelima.
Prethodno provjerite da je nazivni
napon pomoćnog akumulatora 12 V i
da je njegov kapacitet barem jednak
kapacitetu ispražnjenog akumulatora.
Ne pokrećite motor priključivanjem
punjača akumulatora.
Ne odspajajte stezaljku (+) dok motor radi.
Prije odspajanja
Prije odspajanja akumulatora, pričekajte
2 minute nakon prekida kontakta.
Prije odspajanja akumulatora zatvorite prozore
i vrata.
Page 280 of 431

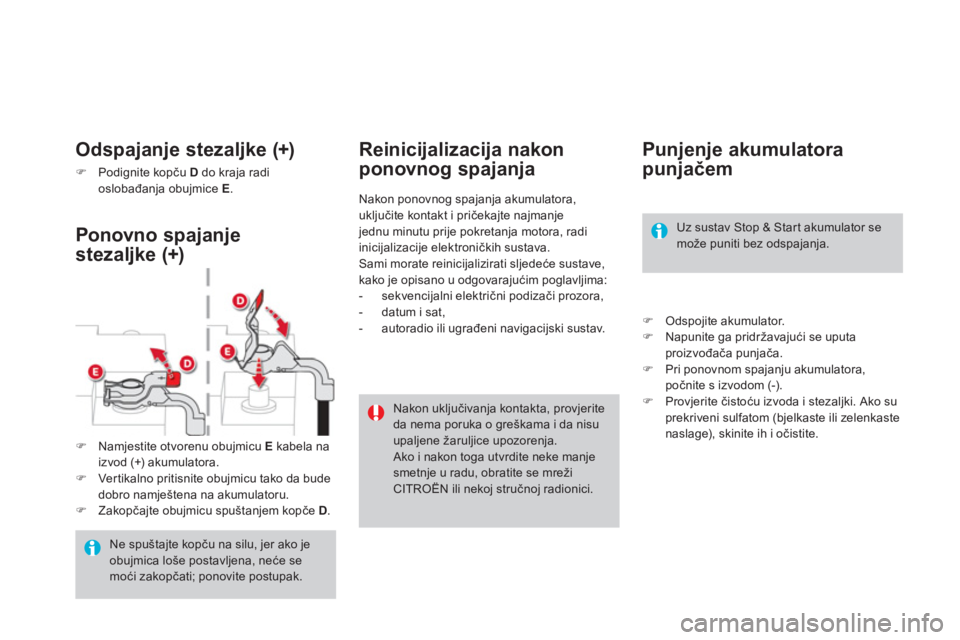

Punjenje akumulatora
punjačem
)
Odspojite akumulator.
)
Napunite ga pridržavajući se uputa
proizvođača punjača.
)
Pri ponovnom spajanju akumulatora,
počnite s izvodom (-).
)
Provjerite čistoću izvoda i stezaljki. Ako su
prekriveni sulfatom (bjelkaste ili zelenkaste
naslage), skinite ih i očistite.
Uz sustav Stop & Start akumulator se
može puniti bez odspajanja.
Reinicijalizacija nakon
ponovnog spajanja
Nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte najmanje
jednu minutu prije pokretanja motora, radi
inicijalizacije elektroničkih sustava.
Sami morate reinicijalizirati sljedeće sustave,
kako je opisano u odgovarajućim poglavljima:
- sekvencijalni električni podizači prozora,
- datum i sat,
- autoradio ili ugrađeni navigacijski sustav.
Nakon uključivanja kontakta, provjerite
da nema poruka o greškama i da nisu
upaljene žaruljice upozorenja.
Ako i nakon toga utvrdite neke manje
smetnje u radu, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
)
Namjestite otvorenu obujmicu E
kabela na
izvod (+) akumulatora.
)
Vertikalno pritisnite obujmicu tako da bude
dobro namještena na akumulatoru.
)
Zakopčajte obujmicu spuštanjem kopče D
.
Ponovno spajanje
stezaljke (+)
Odspajanje stezaljke (+)
)
Podignite kopču D
do kraja radi
oslobađanja obujmice E
.
Ne spuštajte kopču na silu, jer ako je
obujmica loše postavljena, neće se
moći zakopčati; ponovite postupak.
