CITROEN DS4 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2014, Model line: DS4, Model: CITROEN DS4 2014Pages: 431, PDF Size: 32.82 MB
Page 261 of 431

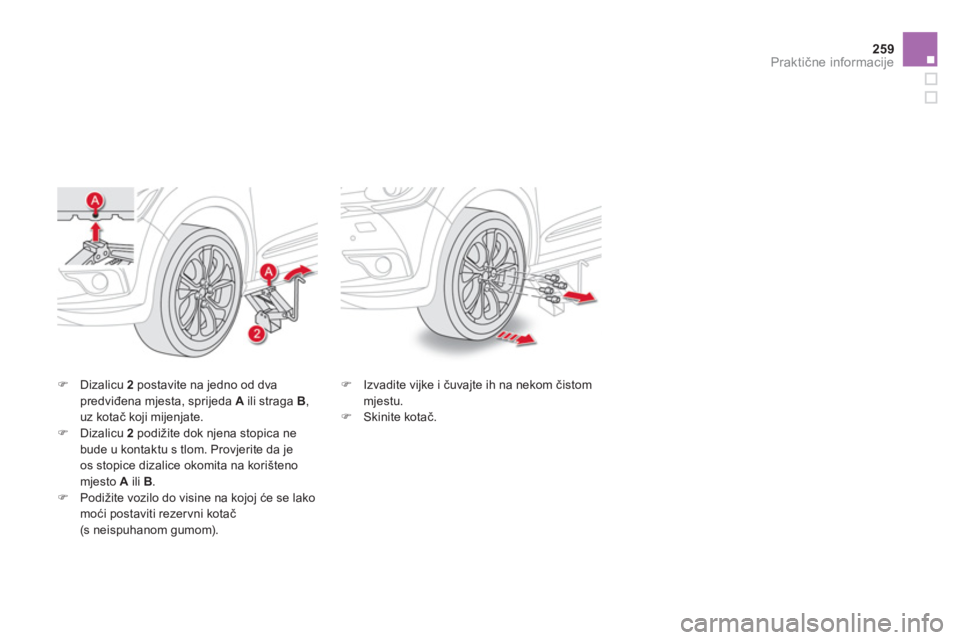

259Praktične informacije
)
Dizalicu 2
postavite na jedno od dva
predviđena mjesta, sprijeda A
ili straga B
,
uz kotač koji mijenjate.
)
Dizalicu 2
podižite dok njena stopica ne
bude u kontaktu s tlom. Provjerite da je
os stopice dizalice okomita na korišteno
mjesto A
ili B
.
)
Podižite vozilo do visine na kojoj će se lako
moći postaviti rezer vni kotač
(s neispuhanom gumom).
)
Izvadite vijke i čuvajte ih na nekom čistom
mjestu.
)
Skinite kotač.
Page 262 of 431

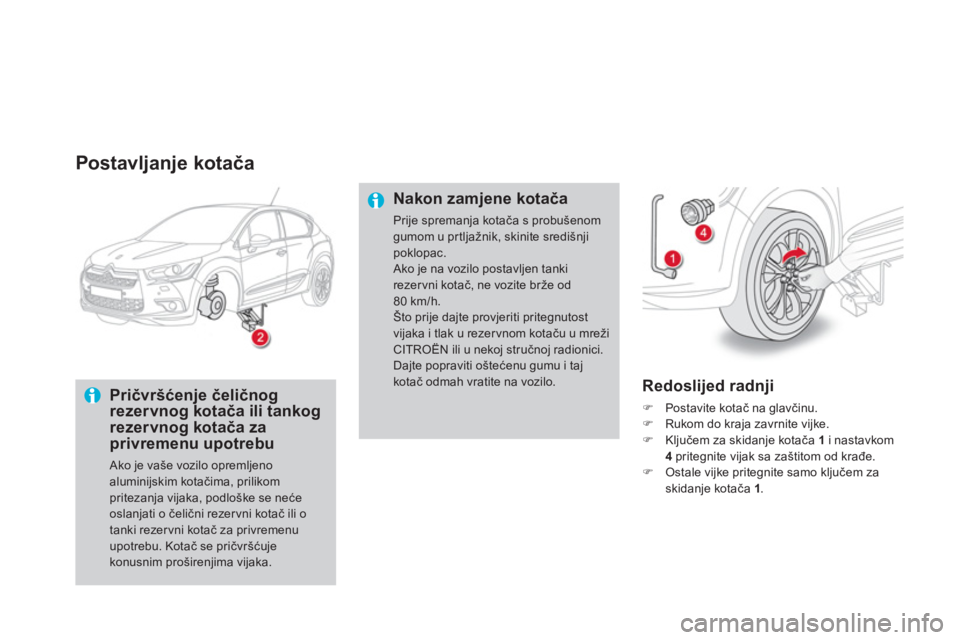

Postavljanje kotača
Pričvršćenje čeličnog
rezervnog kotača ili tankog
rezervnog kotača za
privremenu upotrebu
Ako je vaše vozilo opremljeno
aluminijskim kotačima, prilikom
pritezanja vijaka, podloške se neće
oslanjati o čelični rezervni kotač ili o
tanki rezervni kotač za privremenu
upotrebu. Kotač se pričvršćuje
konusnim proširenjima vijaka.
Redoslijed radnji
)
Postavite kotač na glavčinu.
)
Rukom do kraja zavrnite vijke.
)
Ključem za skidanje kotača 1
i nastavkom
4
pritegnite vijak sa zaštitom od krađe.
)
Ostale vijke pritegnite samo ključem za
skidanje kotača 1
.
Nakon zamjene kotača
Prije spremanja kotača s probušenom
gumom u prtljažnik, skinite središnji
poklopac.
Ako je na vozilo postavljen tanki
rezervni kotač, ne vozite brže od
80 km/h.
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezer vnom kotaču u mreži
CITROËN ili u nekoj stručnoj radionici.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.
Page 263 of 431
261Praktične informacije
)

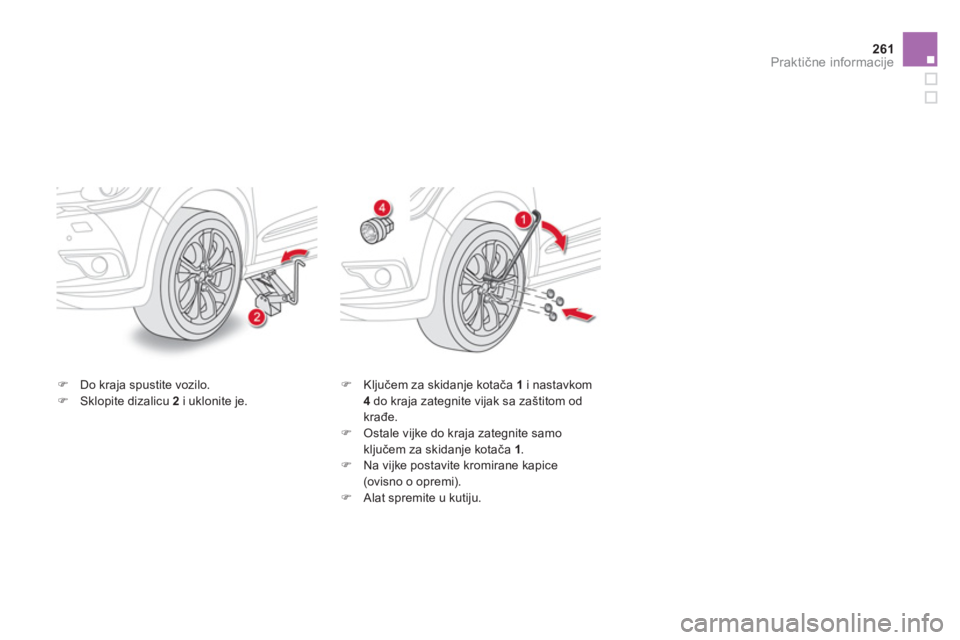

Do kraja spustite vozilo.
)
Sklopite dizalicu 2
i uklonite je.
)
Ključem za skidanje kotača 1
i nastavkom
4
do kraja zategnite vijak sa zaštitom od
krađe.
)
Ostale vijke do kraja zategnite samo
ključem za skidanje kotača 1
.
)
Na vijke postavite kromirane kapice
(ovisno o opremi).
)
Alat spremite u kutiju.
Page 264 of 431

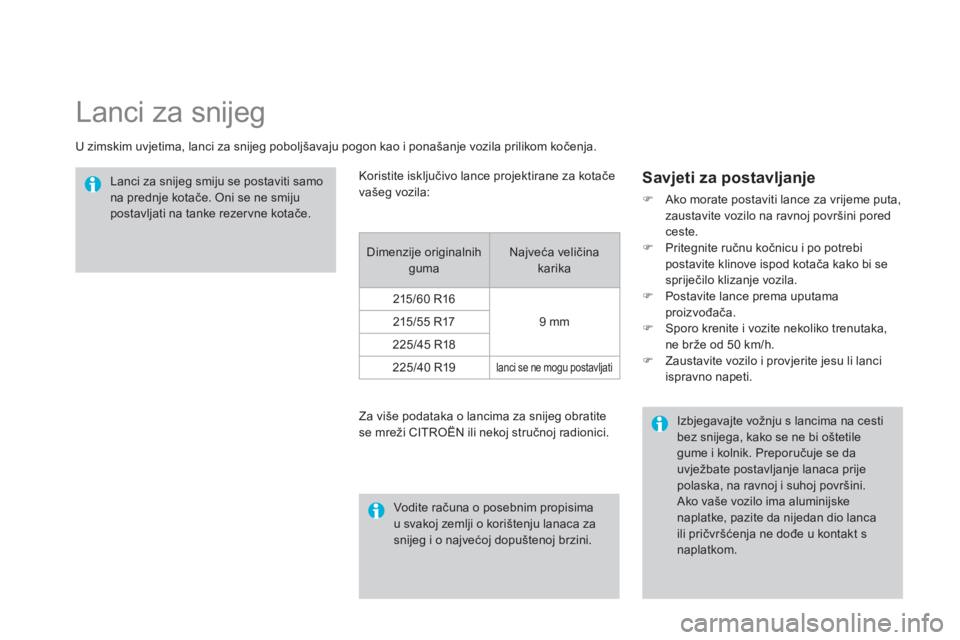

Lanci za snijeg
U zimskim uvjetima, lanci za snijeg poboljšavaju pogon kao i ponašanje vozila prilikom kočenja.
Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se ne smiju
postavljati na tanke rezer vne kotače.
Za više podataka o lancima za snijeg obratite
se mreži CITROËN ili nekoj stručnoj radionici.
Savjeti za postavljanje
)
Ako morate postaviti lance za vrijeme puta,
zaustavite vozilo na ravnoj površini pored
ceste.
)
Pritegnite ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
)
Postavite lance prema uputama
proizvođača.
)
Sporo krenite i vozite nekoliko trenutaka,
ne brže od 50 km/h.
)
Zaustavite vozilo i provjerite jesu li lanci
ispravno napeti.
Izbjegavajte vožnju s lancima na cesti
bez snijega, kako se ne bi oštetile
gume i kolnik. Preporučuje se da
uvježbate postavljanje lanaca prije
polaska, na ravnoj i suhoj površini.
Ako vaše vozilo ima aluminijske
naplatke, pazite da nijedan dio lanca
ili pričvršćenja ne dođe u kontakt s
naplatkom.
Vodite računa o posebnim propisima
u svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.
Koristite isključivo lance projektirane za kotače
vašeg vozila:
Dimenzije originalnih
guma Najveća veličina
karika
215/60 R16
9 mm
215/55 R17
225/45 R18
225/40 R19
lanci se ne mogu postavljati
Page 265 of 431
263Praktične informacije

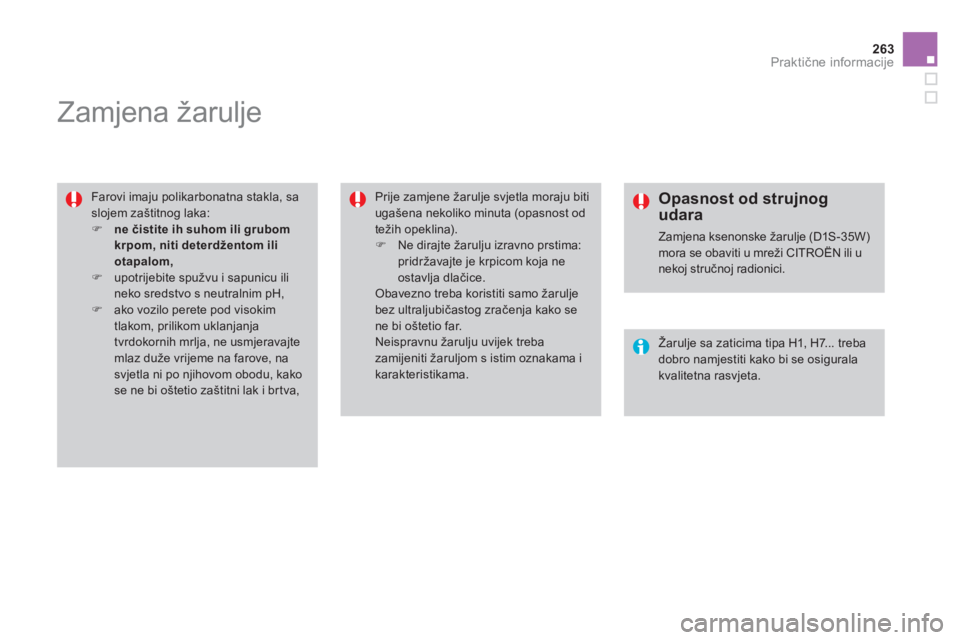

Zamjena žarulje
Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
)
ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
)
upotrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
)
ako vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva, Prije zamjene žarulje svjetla moraju biti
ugašena nekoliko minuta (opasnost od
težih opeklina).
)
Ne dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se
ne bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom s istim oznakama i
karakteristikama.
Opasnost od strujnog
udara
Zamjena ksenonske žarulje (D1S-35W)
mora se obaviti u mreži CITROËN ili u
nekoj stručnoj radionici.
Žarulje sa zaticima tipa H1, H7... treba
dobro namjestiti kako bi se osigurala
kvalitetna rasvjeta.
Page 266 of 431

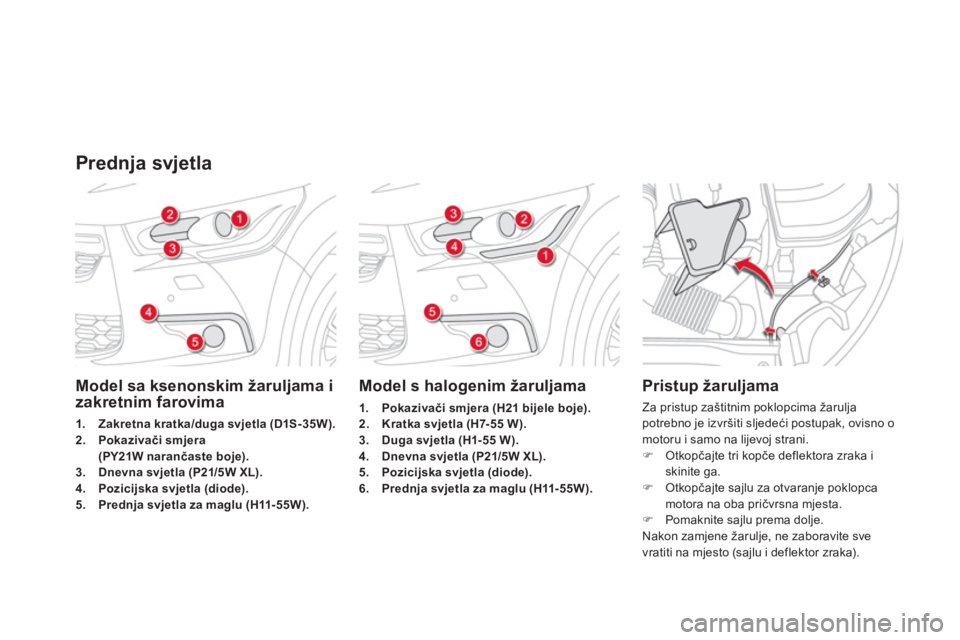

Model sa ksenonskim žaruljama i
zakretnim farovima
1.
Zakretna kratka/duga svjetla (D1S-35W).
2.
Pokazivači smjera
(PY21W narančaste boje).
3.
Dnevna svjetla (P21/5W XL).
4.
Pozicijska svjetla (diode).
5.
Prednja svjetla za maglu (H11-55W).
Model s halogenim žaruljama
1.
Pokazivači smjera (H21 bijele boje).
2.
Kratka svjetla (H7-55 W).
3.
Duga svjetla (H1-55 W).
4.
Dnevna svjetla (P21/5W XL).
5.
Pozicijska svjetla (diode).
6.
Prednja svjetla za maglu (H11-55W).
Pristup žaruljama
Za pristup zaštitnim poklopcima žarulja
potrebno je izvršiti sljedeći postupak, ovisno o
motoru i samo na lijevoj strani.
)
Otkopčajte tri kopče deflektora zraka i
skinite ga.
)
Otkopčajte sajlu za otvaranje poklopca
motora na oba pričvrsna mjesta.
)
Pomaknite sajlu prema dolje.
Nakon zamjene žarulje, ne zaboravite sve
vratiti na mjesto (sajlu i deflektor zraka).
Prednja svjetla
Page 267 of 431
265Praktične informacije

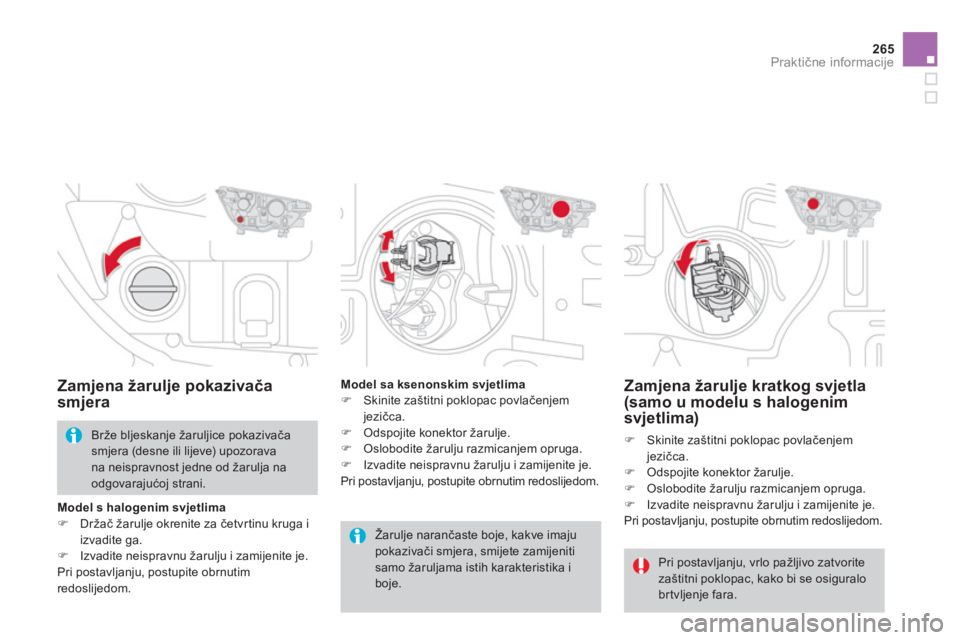

Zamjena žarulje kratkog svjetla
(samo u modelu s halogenim
svjetlima)
)
Skinite zaštitni poklopac povlačenjem
jezičca.
)
Odspojite konektor žarulje.
)
Oslobodite žarulju razmicanjem opruga.
)
Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.
Zamjena žarulje pokazivača
smjera
Pri postavljanju, vrlo pažljivo zatvorite
zaštitni poklopac, kako bi se osiguralo
brtvljenje fara.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje. Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
Model sa ksenonskim svjetlima
)
Skinite zaštitni poklopac povlačenjem
jezičca.
)
Odspojite konektor žarulje.
)
Oslobodite žarulju razmicanjem opruga.
)
Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.
Model s halogenim svjetlima
)
Držač žarulje okrenite za četvrtinu kruga i
izvadite ga.
)
Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Page 268 of 431

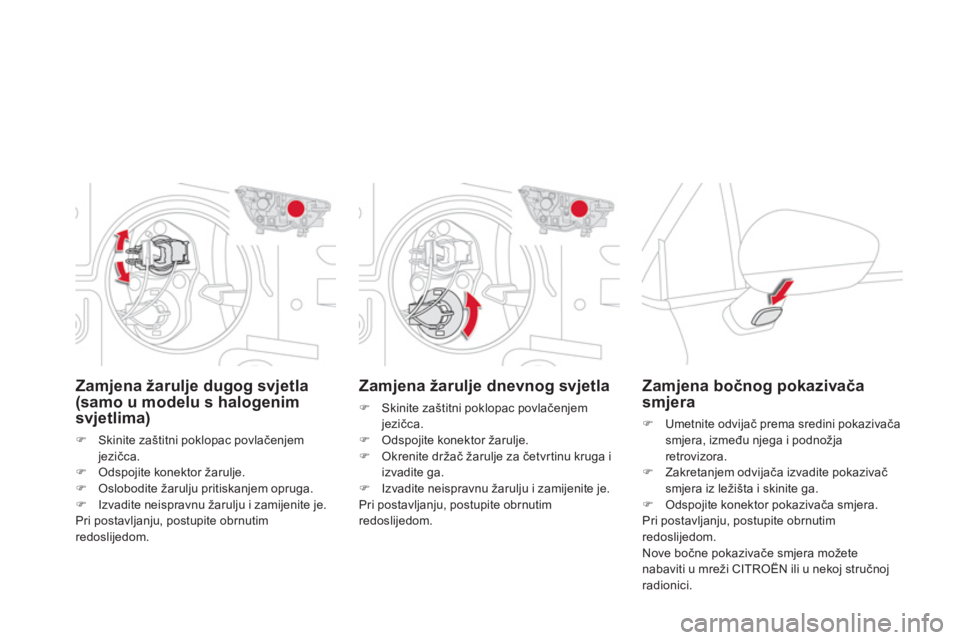

Zamjena žarulje dnevnog svjetla
)
Skinite zaštitni poklopac povlačenjem
jezičca.
)
Odspojite konektor žarulje.
)
Okrenite držač žarulje za četvrtinu kruga i
izvadite ga.
)
Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje dugog svjetla
(samo u modelu s halogenim
svjetlima)
)
Skinite zaštitni poklopac povlačenjem
jezičca.
)
Odspojite konektor žarulje.
)
Oslobodite žarulju pritiskanjem opruga.
)
Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena bočnog pokazivača
smjera
)
Umetnite odvijač prema sredini pokazivača
smjera, između njega i podnožja
retrovizora.
)
Zakretanjem odvijača izvadite pokazivač
smjera iz ležišta i skinite ga.
)
Odspojite konektor pokazivača smjera.
Pri postavljanju, postupite obrnutim
redoslijedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži CITROËN ili u nekoj stručnoj
radionici.
Page 269 of 431
267Praktične informacije

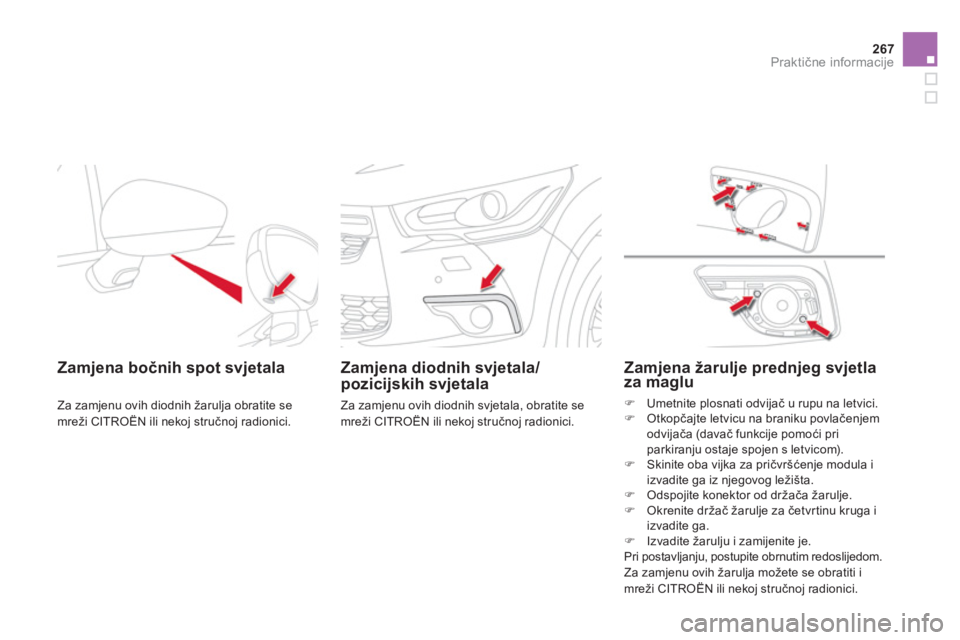

Zamjena bočnih spot svjetala
Za zamjenu ovih diodnih žarulja obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Zamjena diodnih svjetala/
pozicijskih svjetala
Za zamjenu ovih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Zamjena žarulje prednjeg svjetla
za maglu
)
Umetnite plosnati odvijač u rupu na letvici.
)
Otkopčajte letvicu na braniku povlačenjem
odvijača (davač funkcije pomoći pri
parkiranju ostaje spojen s letvicom).
)
Skinite oba vijka za pričvršćenje modula i
izvadite ga iz njegovog ležišta.
)
Odspojite konektor od držača žarulje.
)
Okrenite držač žarulje za četvrtinu kruga i
izvadite ga.
)
Izvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.
Za zamjenu ovih žarulja možete se obratiti i
mreži CITROËN ili nekoj stručnoj radionici.

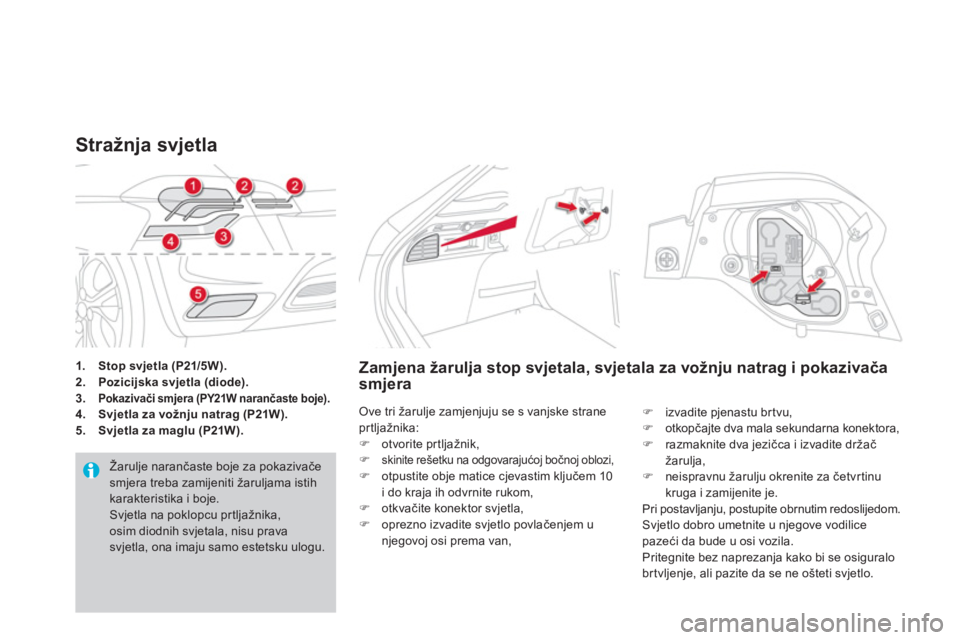

Page 270 of 431
1.
Stop svjetla (P21/5W).
2.
Pozicijska svjetla (diode).
3.
Pokazivači smjera (PY21W narančaste
boje
).
4.
Svjetla za vožnju natrag (P21W).
5.
Svjetla za maglu (P21W).
Stražnja svjetla
Žarulje narančaste boje za pokazivače
smjera treba zamijeniti žaruljama istih
karakteristika i boje.
Svjetla na poklopcu prtljažnika,
osim diodnih svjetala, nisu prava
svjetla, ona imaju samo estetsku ulogu.
Zamjena žarulja stop svjetala, svjetala za vožnju natrag i pokazivača
smjera
Ove tri žarulje zamjenjuju se s vanjske strane
prtljažnika:
)
otvorite prtljažnik,
)
skinite rešetku na odgovarajućoj bočnoj oblozi,
)
otpustite obje matice cjevastim ključem 10
i do kraja ih odvrnite rukom,
)
otkvačite konektor svjetla,
)
oprezno izvadite svjetlo povlačenjem u
njegovoj osi prema van,
)
izvadite pjenastu brtvu,
)
otkopčajte dva mala sekundarna konektora,
)
razmaknite dva jezičca i izvadite držač
žarulja,
)
neispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.
Pritegnite bez naprezanja kako bi se osiguralo
brtvljenje, ali pazite da se ne ošteti svjetlo.
