289Praktične informacije

012
Te h n ički podaci

MODELI:



MOTORI I MJENJAČI



Tipovi, varijante, verzije:


NX...


5FS0



5FV8/P



5FMA



5FU8



BENZINSKI MOTORI


VTi 120



THP 155



THP 160



THP 200


Obujam (cm
3)
1 598
1 598
1 598
1 598
Provrt x hod (mm)
77 x 85,8
77 x 85,8
77 x 85,8
77 x 85,8
Najveća snaga * : norma CEE (kW)
88
115
120
147
Broj okretaja pri najvećoj snazi (okr/min)
6 000
6 000
6 000
5 500
Najveći moment: norma CEE (Nm)
160
240
240
275
Broj okretaja pri najvećem momentu (okr/min)
4 250
1 400
1 400
1 700
Gorivo
Bezolovni benzin
Bezolovni benzin
Bezolovni benzin
Bezolovni benzin
Katalizator
Da
Da
Da
Da

MJENJAČ

Ručni
(5 stupnjeva)
Ručni upravljani
(6 stupnjeva)
Automatski
(6 stupnjeva)
Ručni
(6 stupnjeva)

ZAPREMINA ULJA (u litrama)




Motorno ulje (sa zamjenom pročistača)
4,2
4,2
4,2
4,2

*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).

293Te h n ički podaci



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


VTi 120



THP 155



THP 160



THP 200



Mjenjač


Ručni



Ručni upravljani



Automatski



Ručni



Tipovi, varijante, verzije:
NX...


5FS0



5FV8/P



5FMA



5FU8




- Masa praznog vozila
1 205
1 284
1 363
1 316


- Masa vozila spremnog za vožnju
1 280
1 359
1 438
1 391


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 755
1 795
1 835
1 820



- Ukupna dopuštena masa vozila s prikolicom (MTR A)

na nagibu 12%

2 955
3 195
2 635
2 820


- Prikolica s kočnicom (u granici MTR A)
na nagibu 12%
1 200
1 400
800
1 000


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTR A)
1 450
1 650
1 000
1 250


- Prikolica bez kočnice
640
680
715
695


- Preporučeno opterećenje na kuki
75
75
75
75
Navedene vrijednosti MTR A i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
* Masa prikolice s kočnicom može biti povećana, u granici MTR A, pod uvjetom da se za toliko smanji MTAC vučnog vozila; pazite, ako je vučno vozilo
slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

MODELI:



MOTORI I MJENJAČI



Tipovi, varijante, verzije:
NX
...


9HP0



9HR8

9HR8/S



9HR8/PS



RHH8



RHHA



DIZEL MOTORI


HDi 90 FAP



HDi 110 FAP



HDi 160 FAP


Obujam (cm
3
)
1 560
1 560
1 997
Provrt x hod (mm)
75 x 88,3
75 x 88,3
85 x 88
Najveća snaga * : norma CEE (kW)
68
82
120
Broj okretaja pri najvećoj snazi (okr/min)
4 000
3 600
4 000
Najveći moment: norma CEE (Nm)
230
270
340
Broj okretaja pri najvećem momentu (okr/min)
1 750
1 750
2 000
Gorivo
Dizel
Dizel
Dizel
Katalizator
Da
Da
Da
Pročistač čestica (FAP)
Da
Da
Da

MJENJAČ

Ručni
(5 stupnjeva)
Ruč
ni
(6 stupnjeva)
Ručni upravljani
(6 stupnjeva)
Ručni
(6 stupnjeva)
Automatski
(6 stupnjeva)

ZAPREMINA ULJA (u litrama)




Motorno ulje (sa zamjenom pročistača)
3,75
3,75
3,75
-

*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).

.../S:
model e-HDi sa sustavom Stop & Start.

295Te h n ički podaci



MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motori


HDi 90 FAP



HDi 110 FAP



e- HDi 110 FAP



HDi 160 FAP



Mjenjač


Ručni



Ručni



Ručni



Ručni
upravljani



Ručni



Automatski



Tipovi, varijante, verzije:
NX...


9HP0



9HR8



9HR8/S



9HR8/PS



RHH8



RHHA




- Masa praznog vozila
1 205
1 290
1 295
1 300
1 320
1 430


- Masa vozila spremnog za vožnju
1 280
1 365
1 370
1 375
1 395
1 505


- Najveća tehni
čki dopuštena masa
opterećenog vozila (MTAC)
1 765
1 805
1 810
1 815
1 880
1 940



- Ukupna dopuštena masa vozila s prikolicom (MTR A)
na nagibu 12%

2 865
3 105
3 110
3 115
3 180
3 140


- Prikolica s kočnicom (u granici MTR A)
na nagibu 12%
1 100
1 300
1 300
1 300
1 300
1 200


- Prikolica s kočnicom * (s prijenosom
opterećenja u granici MTR A)
1 350
1 550
1 550
1 550
1 550
1 450


- Prikolica bez kočnice
640
680
680
680
695
750


- Preporučeno opterećenje na kuki
75
75
75
75
75
75
Navedene vrijednosti MTR A i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
* Masa prikolice s kočnicom može biti povećana, u granici MTR A, pod uvjetom da se za toliko smanji MTAC vučnog vozila; pazite, ako je vučno vozilo
slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

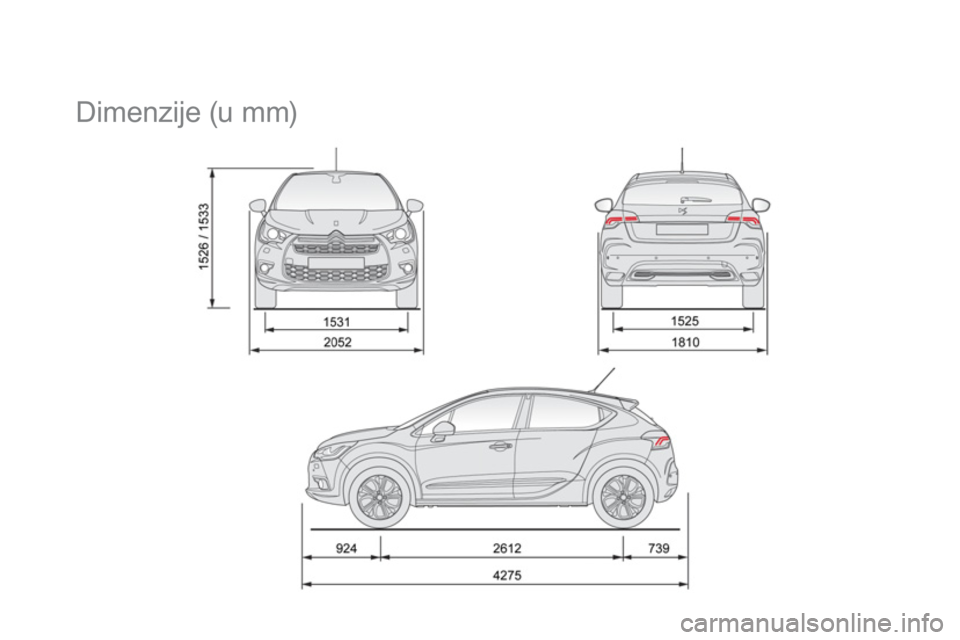

Dimenzije (u mm)

297Te h n ički podaci


















Elementi identifi kacije
To su razne vidljive oznake koje omogućuju točnu identifikaciju vozila i njegovo pretraživanje u bazama podataka.


A. Serijski broj u prostoru motora

Taj broj je ugraviran na karoseriji, blizu nosača
amortizera.

B. Serijski broj na armaturnoj ploči

Taj broj je naveden na naljepnici koja se vidi
kroz vjetrobran.
D. Naljepnica s podacima o gumama i boji

Ta naljepnica je zalijepljena na prednjem stupu,
na strani vozača.
Ako je tlak u gumama prenizak, vozilo
troši više goriva. Tlak se mora provjeravati na hladnim
gumama, barem jedanput mjesečno.
C. Naljepnica proizvođača

Taj broj je naveden na naljepnici na srednjem
stupu, na strani vozača. Na njoj su navedeni sljedeći podaci:


- tlak u gumama za prazno i opterećeno
vozilo,

- dimenzije guma (uz indeks opterećenja i
oznaku brzine gume),

- tlak u gumi na rezer vnom kotaču,

- oznaka boje.
