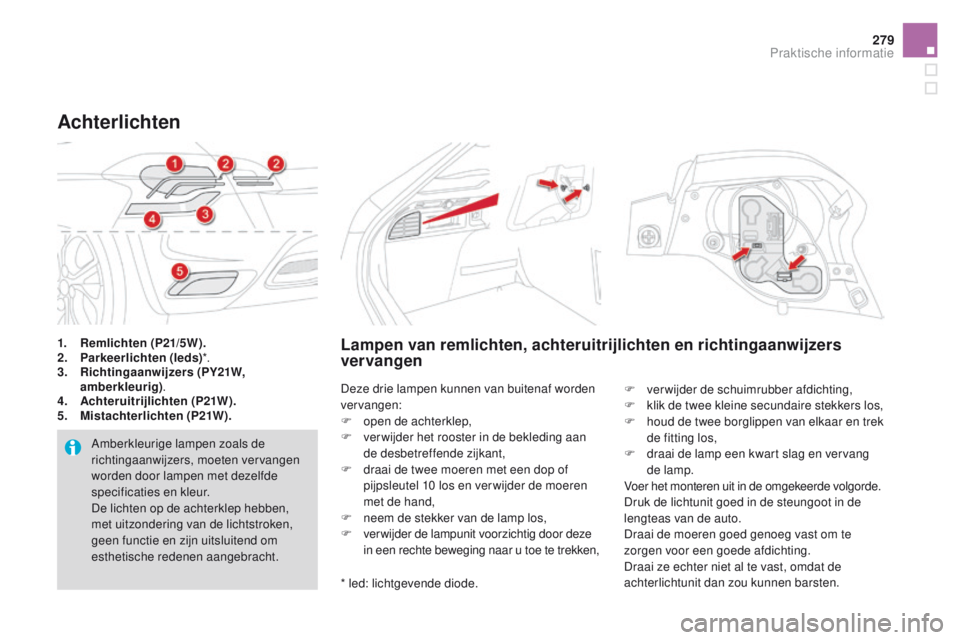

CITROEN DS4 2015 Instructieboekjes (in Dutch)

279
DS4_nl_Chap10_info-pratiques_ed02-2015
1. Remlichten (P21/5W).
2. Parkeerlichten (leds) *.
3.
R

ichtingaanwijzers (PY21W,
amberkleurig) .
4.
A

chteruitrijlichten (P21W).
5.
M

istachterlichten (P21W).
Achterlichten
Amberkleurige lampen zoals de
richtingaanwijzers, moeten vervangen
worden door lampen met dezelfde
specificaties en kleur.
De lichten op de achterklep hebben,
met uitzondering van de lichtstroken,
geen functie en zijn uitsluitend om
esthetische redenen aangebracht.
Lampen van remlichten, achteruitrijlichten en richtingaanwijzers
vervangen
Deze drie lampen kunnen van buitenaf worden
vervangen:
F
o
pen de achterklep,
F

v
er wijder het rooster in de bekleding aan
de desbetreffende zijkant,
F

d
raai de twee moeren met een dop of
pijpsleutel 10
los en ver wijder de moeren
met de hand,
F

n
eem de stekker van de lamp los,
F
v

erwijder de lampunit voorzichtig door deze
in een rechte beweging naar u toe te trekken, F
v erwijder de schuimrubber afdichting,
F

k
lik de twee kleine secundaire stekkers los,
F

h
oud de twee borglippen van elkaar en trek
de fitting los,
F

d
raai de lamp een kwart slag en vervang
de lamp.
Voer het monteren uit in de omgekeerde volgorde.
Druk de lichtunit goed in de steungoot in de
lengteas van de auto.
Draai de moeren goed genoeg vast om te
zorgen voor een goede afdichting.
Draai ze echter niet al te vast, omdat de
achterlichtunit dan zou kunnen barsten.
* led: lichtgevende diode.
Praktische informatie

DS4_nl_Chap10_info-pratiques_ed02-2015

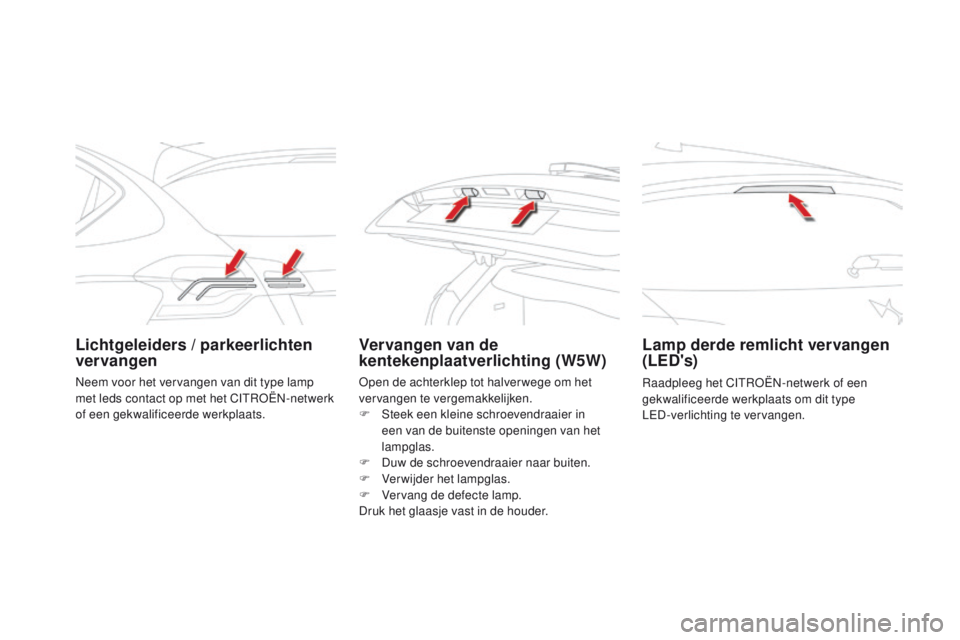

Lichtgeleiders / parkeerlichten
vervangenVervangen van de
kentekenplaatverlichting (W5W)Lamp derde remlicht vervangen
(LED's)
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats om dit type
LED-verlichting te vervangen.
Neem voor het vervangen van dit type lamp
met leds contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Open de achterklep tot halver wege om het
vervangen te vergemakkelijken.
F

S

teek een kleine schroevendraaier in
een van de buitenste openingen van het
lampglas.
F

D

uw de schroevendraaier naar buiten.
F

V

erwijder het lampglas.
F

V

ervang de defecte lamp.
Druk het glaasje vast in de houder.

281
DS4_nl_Chap10_info-pratiques_ed02-2015

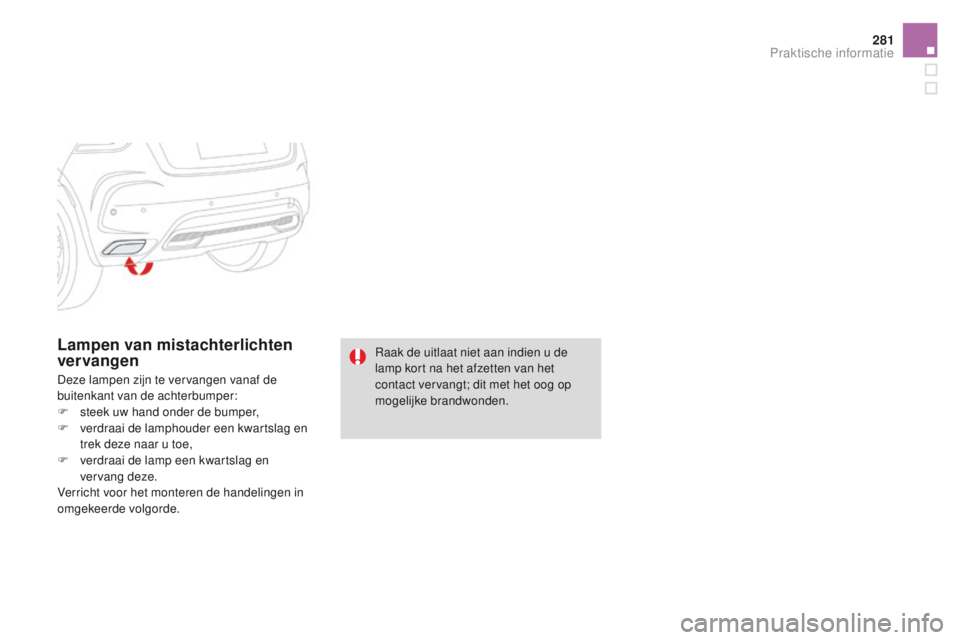

Lampen van mistachterlichten
vervangen
Deze lampen zijn te vervangen vanaf de
buitenkant van de achterbumper:
F
s
teek uw hand onder de bumper,
F

v
erdraai de lamphouder een kwartslag en
trek deze naar u toe,
F

v
erdraai de lamp een kwartslag en
vervang deze.
Verricht voor het monteren de handelingen in
omgekeerde volgorde. Raak de uitlaat niet aan indien u de
lamp kort na het afzetten van het
contact vervangt; dit met het oog op
mogelijke brandwonden.
Praktische informatie

DS4_nl_Chap10_info-pratiques_ed02-2015
Zekering vervangen
De tang voor het verwijderen van zekeringen
is bevestigd aan de binnenzijde van het deksel
van de zekeringkast in het dashboard:
F
t
rek het deksel eerst rechtsboven en dan
linksboven los,
F

v
erwijder het deksel en keer het om,
Toegang tot het gereedschap
F neem de steun los waarop aan de achterzijde de tang is bevestigd.

283
DS4_nl_Chap10_info-pratiques_ed02-2015
Montage van elektrische
accessoires
Bij het ontwerp van het elektrische
circuit van uw auto is reeds rekening
gehouden met de montage van zowel de
standaarduitrusting als eventuele opties.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats voordat u andere
elektrische voorzieningen of accessoires in
de auto monteert of laat monteren.
CITROËN is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het monteren
van extra accessoires die niet door
CITROËN aanbevolen en geleverd
worden, en niet volgens haar
voorschriften zijn gemonteerd. Dit geldt
met name als het totale stroomverbruik
van alle extra accessoires meer dan
10

milliampère bedraagt.

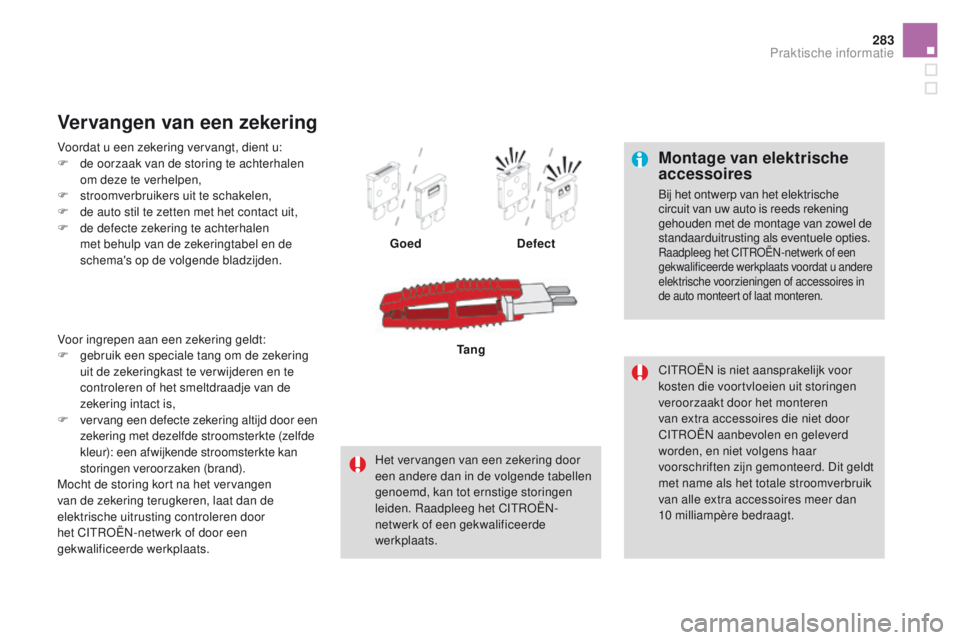

Voordat u een zekering vervangt, dient u:
F

d

e oorzaak van de storing te achterhalen
om deze te verhelpen,
F

s

troomverbruikers uit te schakelen,
F

d

e auto stil te zetten met het contact uit,
F

d

e defecte zekering te achterhalen
met behulp van de zekeringtabel en de
schema's op de volgende bladzijden.
Vervangen van een zekering
Goed Defect
Het vervangen van een zekering door
een andere dan in de volgende tabellen
genoemd, kan tot ernstige storingen
leiden. Raadpleeg het CITROËN-
netwerk of een gekwalificeerde
werkplaats. Tang
Voor ingrepen aan een zekering geldt:
F

g

ebruik een speciale tang om de zekering
uit de zekeringkast te ver wijderen en te
controleren of het smeltdraadje van de
zekering intact is,
F

v

ervang een defecte zekering altijd door een
zekering met dezelfde stroomsterkte (zelfde
kleur): een afwijkende stroomsterkte kan
storingen veroorzaken (brand).
Mocht de storing kort na het vervangen
van de zekering terugkeren, laat dan de
elektrische uitrusting controleren door
het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Praktische informatie

DS4_nl_Chap10_info-pratiques_ed02-2015
Zekeringen dashboard
De zekeringkasten bevinden zich aan de
onderzijde van het dashboard (linkerzijde).
Toegang tot de zekeringen
F Zie de paragraaf "Toegang tot het gereedschap".

285
DS4_nl_Chap10_info-pratiques_ed02-2015
Zekeringkast 1
ZekeringnummerStroomsterkteFuncties
F8 3
A Sirene alarminstallatie, computer alarminstallatie.
F13 10


A A a n s t e ke r.
F14 10


A 12V-aansluiting bagageruimte.
F16 3
A Verlichting groot bergvak, kaartleeslampjes achter,
verlichting dashboardkastje.
F17 3
A Verlichting zonneklep, kaartleeslampjes vóór.
F28 15


A Audio-installatie, radio (inbouw achteraf).
F30 20
A Ruitenwisser achter.
F32 10


A HiFi-versterker.
Zekeringkast 2 Zekering Stroomsterkte Functies
F36 15


A 12V-aansluiting achter.
F37 -Niet gebruikt.
F38 -Niet gebruikt.
F39 -Niet gebruikt.
F40 25
A 230


V/50

Hz-aansluiting.
Overzicht zekeringen
Praktische informatie

DS4_nl_Chap10_info-pratiques_ed02-2015

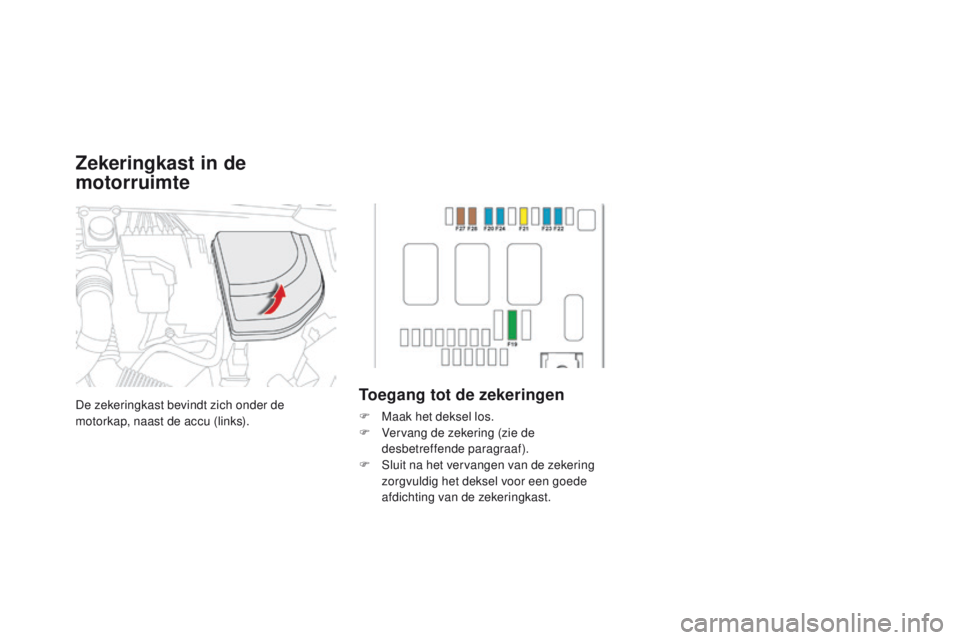

De zekeringkast bevindt zich onder de
motorkap, naast de accu (links).Toegang tot de zekeringen
F Maak het deksel los.
F V ervang de zekering (zie de
desbetreffende paragraaf).
F

S
luit na het vervangen van de zekering
zorgvuldig het deksel voor een goede
afdichting van de zekeringkast.
Zekeringkast in de
motorruimte

287
DS4_nl_Chap10_info-pratiques_ed02-2015

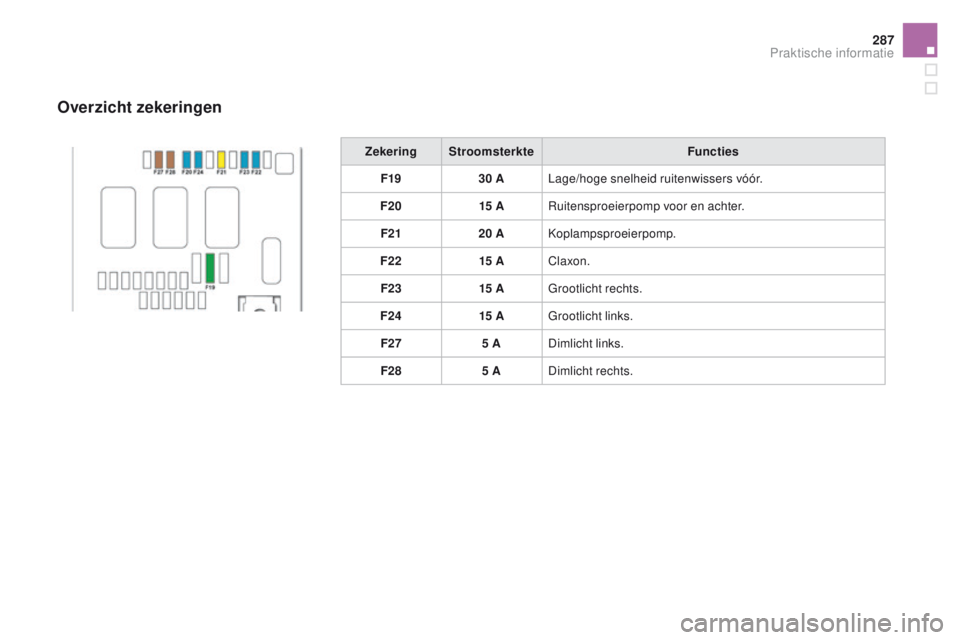

ZekeringStroomsterkte Functies
F19 30
ALage/hoge snelheid ruitenwissers vóór.
F20 15


ARuitensproeierpomp voor en achter.
F21 20
AKoplampsproeierpomp.
F22 15


AClaxon.
F23 15


AGrootlicht rechts.
F24 15


AGrootlicht links.
F27 5
ADimlicht links.
F28 5
ADimlicht rechts.
Overzicht zekeringen
Praktische informatie

DS4_nl_Chap10_info-pratiques_ed02-2015
12V- ac c u
De accu bevindt zich onder de motorkap.
Voor toegang tot de (+) klem:
F
o
ntgrendel de motorkap met de
ontgrendelingshendel in het interieur en
maak aan de buitenzijde de veiligheidshaak
los,
F

o
pen de motorkap en plaats de
motorkapsteun onder de motorkap om hem
geopend te houden,
F

b
eweeg het plastic beschermkapje omhoog
voor toegang tot de (+) klem.
Toegang tot de accu
Na het monteren van de accu duurt
het even voordat het Stop & Start-
systeem weer zal werken, hoe lang dit
duurt is afhankelijk van klimatologische
omstandigheden en de laadtoestand van
de accu (kan tot ongeveer 8
uur duren).
Deze sticker hoort bij het
Stop & Start-systeem en geeft aan
dat er een speciale 12V-loodaccu
is gebruikt die alleen losgekoppeld
en/of vervangen mag worden door
het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Procedure voor het gebruik van een hulpaccu
voor het starten van de motor met behulp van
startkabels en voor het laden van een lege accu.
