Page 301 of 452

299
DS4_nl_Chap10_info-pratiques_ed02-2015

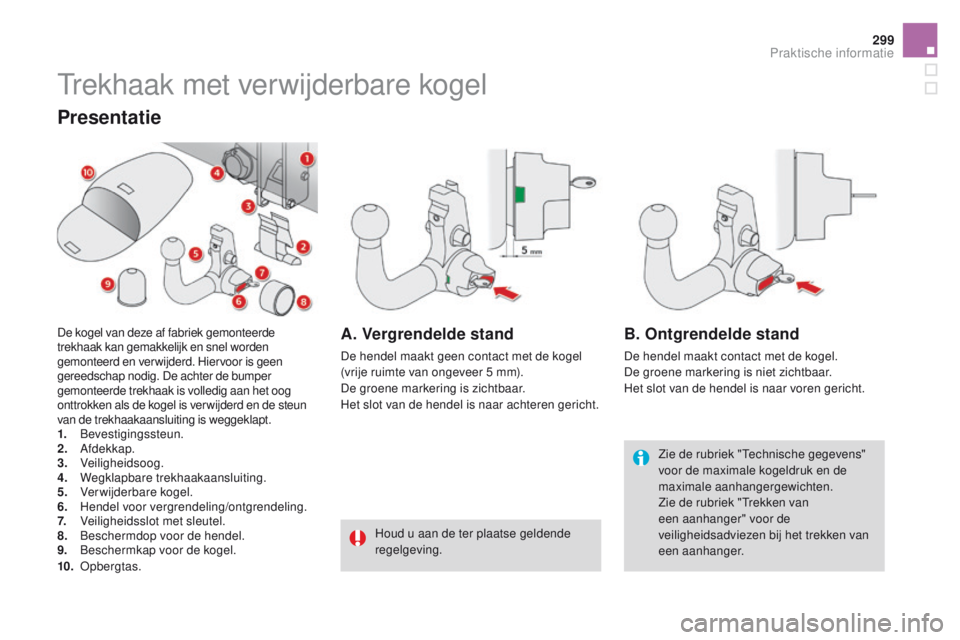

Trekhaak met verwijderbare kogel
Zie de rubriek "Technische gegevens"
voor de maximale kogeldruk en de
maximale aanhangergewichten.
Zie de rubriek "Trekken van
een aanhanger" voor de
veiligheidsadviezen bij het trekken van
een aanhanger.
Houd u aan de ter plaatse geldende
regelgeving.
Presentatie
De kogel van deze af fabriek gemonteerde
trekhaak kan gemakkelijk en snel worden
gemonteerd en verwijderd. Hiervoor is geen
gereedschap nodig. De achter de bumper
gemonteerde trekhaak is volledig aan het oog
onttrokken als de kogel is ver wijderd en de steun
van de trekhaakaansluiting is weggeklapt.
1.
Bevestigingssteun.
2.
A
fdekkap.
3.
Veiligheidsoog.
4.
W
egklapbare trekhaakaansluiting.
5.
V
erwijderbare kogel.
6.
H
endel voor vergrendeling/ontgrendeling.
7.
V
eiligheidsslot met sleutel.
8.
B
eschermdop voor de hendel.
9.
B
eschermkap voor de kogel.
10.
Opbergtas.A. Vergrendelde stand
De hendel maakt geen contact met de kogel
(vrije ruimte van ongeveer 5 mm).
De groene markering is zichtbaar.
Het slot van de hendel is naar achteren gericht.
B. Ontgrendelde stand
De hendel maakt contact met de kogel.
De groene markering is niet zichtbaar.
Het slot van de hendel is naar voren gericht.
Praktische informatie
Page 302 of 452

DS4_nl_Chap10_info-pratiques_ed02-2015
Vóór het gebruik
Verzeker u ervan dat de kogel correct gemonteerd is. Doe dit door het volgende te controleren:
- d e kogel is correct vergrendeld (stand A ),
-
he
t veiligheidsslot is afgesloten en de sleutel is verwijderd; de hendel kan niet meer
worden bediend,
-
d
e kogel mag absoluut niet in de steun kunnen bewegen: duw en trek eraan om dit te
controleren.
Tijdens het gebruik
Ontgrendel nooit het systeem terwijl een aanhanger is aangekoppeld of een bagageplateau
op de kogel is gemonteerd.
Overschrijd nooit het maximaal toelaatbare treingewicht van de auto.
Na het gebruik
Als gereden wordt zonder aanhanger of bagageplateau, moet de trekhaakaansluiting
zijn weggeklapt, moet de kogel zijn ver wijderd en moet de afdekkap op de steun zijn
aangebracht. Dit is met name van belang als de kogel het zicht op de kentekenplaat of de
verlichting van de auto belemmert.

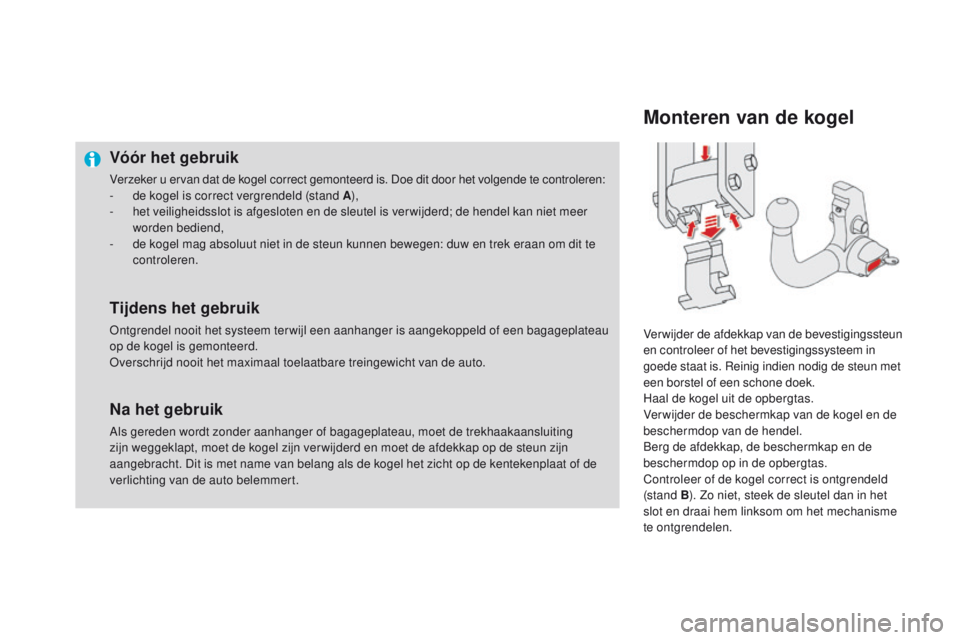

Monteren van de kogel
Verwijder de afdekkap van de bevestigingssteun
en controleer of het bevestigingssysteem in
goede staat is. Reinig indien nodig de steun met
een borstel of een schone doek.
Haal de kogel uit de opbergtas.
Ver wijder de beschermkap van de kogel en de
beschermdop van de hendel.
Berg de afdekkap, de beschermkap en de
beschermdop op in de opbergtas.
Controleer of de kogel correct is ontgrendeld
(stand B ). Zo niet, steek de sleutel dan in het
slot en draai hem linksom om het mechanisme
te ontgrendelen.
Page 303 of 452

301
DS4_nl_Chap10_info-pratiques_ed02-2015
Als de sleutel niet gedraaid of
ver wijderd kan worden, is de kogel niet
goed bevestigd: herhaal de procedure.
Als niet aan alle voor waarden voor
het vergrendelen is voldaan, moet de
procedure worden herhaald.
Gebruik de trekhaak nooit als de rode
markering zichtbaar blijft: neem dan
contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats.

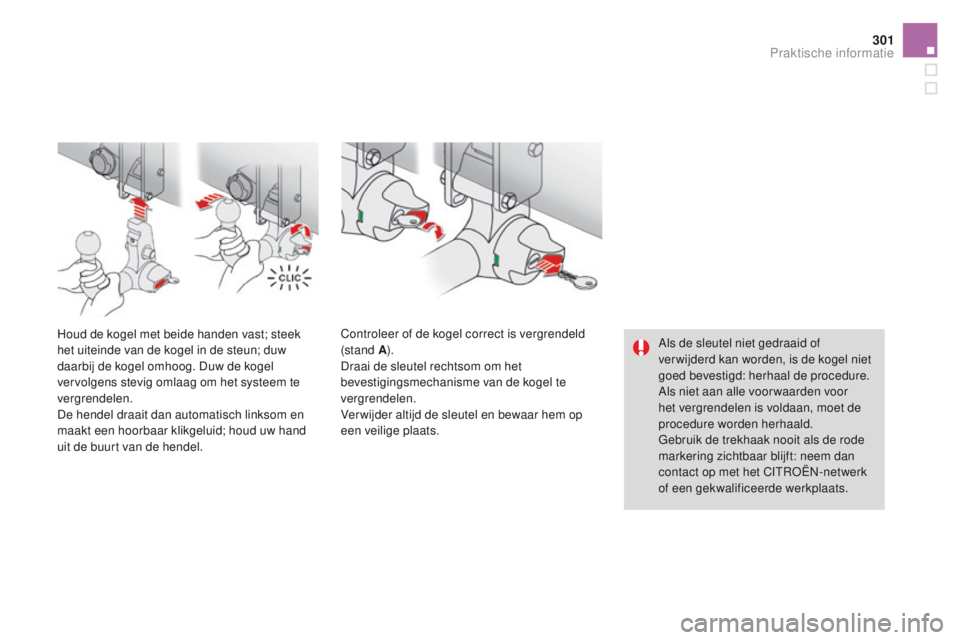

Houd de kogel met beide handen vast; steek
het uiteinde van de kogel in de steun; duw
daarbij de kogel omhoog. Duw de kogel
vervolgens stevig omlaag om het systeem te
vergrendelen.
De hendel draait dan automatisch linksom en
maakt een hoorbaar klikgeluid; houd uw hand
uit de buurt van de hendel.
Controleer of de kogel correct is vergrendeld
(stand A
).
Draai de sleutel rechtsom om het
bevestigingsmechanisme van de kogel te
vergrendelen.
Ver wijder altijd de sleutel en bewaar hem op
een veilige plaats.
Praktische informatie
Page 304 of 452

DS4_nl_Chap10_info-pratiques_ed02-2015

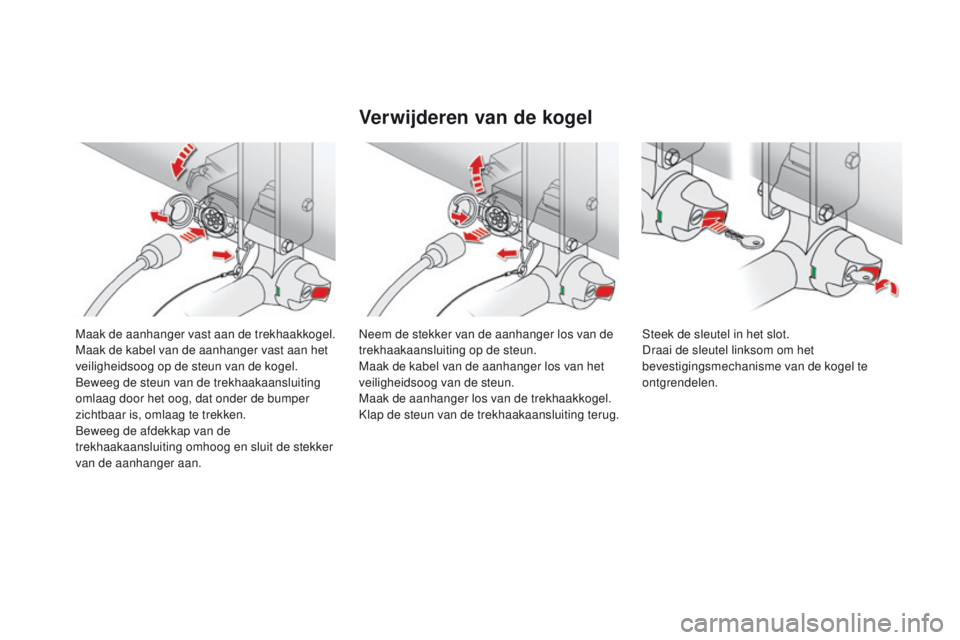

Maak de aanhanger vast aan de trekhaakkogel.
Maak de kabel van de aanhanger vast aan het
veiligheidsoog op de steun van de kogel.
Beweeg de steun van de trekhaakaansluiting
omlaag door het oog, dat onder de bumper
zichtbaar is, omlaag te trekken.
Beweeg de afdekkap van de
trekhaakaansluiting omhoog en sluit de stekker
van de aanhanger aan.
Verwijderen van de kogel
Neem de stekker van de aanhanger los van de
trekhaakaansluiting op de steun.
Maak de kabel van de aanhanger los van het
veiligheidsoog van de steun.
Maak de aanhanger los van de trekhaakkogel.
Klap de steun van de trekhaakaansluiting terug.Steek de sleutel in het slot.
Draai de sleutel linksom om het
bevestigingsmechanisme van de kogel te
ontgrendelen.
Page 305 of 452

303
DS4_nl_Chap10_info-pratiques_ed02-2015
Houd rekening met het gewicht van de
kogel (ongeveer 3,5 kg). Kans op letsel!
Houd de kogel stevig met één hand vast; druk
met de andere hand op de hendel en draai hem
rechtsom tot de aanslag.
Ver wijder de kogel door hem omlaag te
bewegen.
Bevestig de beschermkap op de kogel en de
beschermdop op de hendel.
Berg de kogel op in de tas.
Monteer de afdekkap op de bevestigingssteun.
Onderhoud
De correcte werking van het systeem is alleen
gegarandeerd als de kogel en de steun schoon
blijven.
Alvorens de auto met een hogedrukreiniger
schoon te maken moet de trekhaakaansluiting
zijn weggeklapt, moet de kogel zijn ver wijderd
en moet de afdekkap op de steun zijn
gemonteerd.
Neem contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats voor
werkzaamheden aan het trekhaaksysteem.
Praktische informatie
Page 306 of 452

DS4_nl_Chap10_info-pratiques_ed02-2015

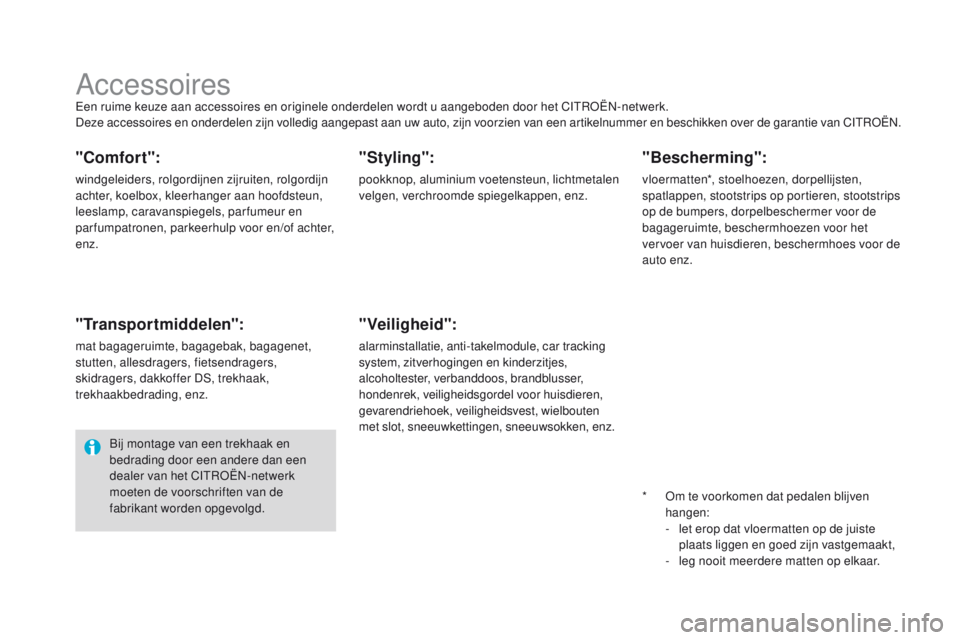

AccessoiresEen ruime keuze aan accessoires en originele onderdelen wordt u aangeboden door het CITROËN-netwerk.
Deze accessoires en onderdelen zijn volledig aangepast aan uw auto, zijn voorzien van een artikelnummer en beschikken over de garantie van CITROËN.
"Comfort":
windgeleiders, rolgordijnen zijruiten, rolgordijn
achter, koelbox, kleerhanger aan hoofdsteun,
leeslamp, caravanspiegels, parfumeur en
par fumpatronen, parkeerhulp voor en/of achter,
enz.
"Transportmiddelen":
mat bagageruimte, bagagebak, bagagenet,
stutten, allesdragers, fietsendragers,
skidragers, dakkoffer DS, trekhaak,
trekhaakbedrading, enz.
"Styling":
pookknop, aluminium voetensteun, lichtmetalen
velgen, verchroomde spiegelkappen, enz.
"Veiligheid":
alarminstallatie, anti-takelmodule, car tracking
system, zitverhogingen en kinderzitjes,
alcoholtester, verbanddoos, brandblusser,
hondenrek, veiligheidsgordel voor huisdieren,
gevarendriehoek, veiligheidsvest, wielbouten
met slot, sneeuwkettingen, sneeuwsokken, enz.
Bij montage van een trekhaak en
bedrading door een andere dan een
dealer van het CITROËN-netwerk
moeten de voorschriften van de
fabrikant worden opgevolgd. *
O
m te voorkomen dat pedalen blijven
hangen:
-
l
et erop dat vloermatten op de juiste
plaats liggen en goed zijn vastgemaakt,
-
l
eg nooit meerdere matten op elkaar.
"Bescherming":
vloermatten*, stoelhoezen, dorpellijsten,
spatlappen, stootstrips op portieren, stootstrips
op de bumpers, dorpelbeschermer voor de
bagageruimte, beschermhoezen voor het
vervoer van huisdieren, beschermhoes voor de
auto enz.
Page 307 of 452

305
DS4_nl_Chap10_info-pratiques_ed02-2015
"Multimedia":
Bluetooth handsfree set, portable
navigatiesystemen, update voor kaartgegevens
navigatiesysteem, rijhulpsysteem, portable
videoscherm, steun voor portable videoscherm,
230V/50Hz-aansluiting, lader voor mobiele
telefoon (geschikt voor iPhone
®), houder voor
telefoon/smartphone, enz.
In het CITROËN-netwerk kunt u ook reinigings-
en onderhoudsproducten kopen (interieur en
buitenkant) - waaronder milieuvriendelijke
producten uit de serie "TECHNATURE" -
bijvulmiddelen (ruitensproeiervloeistof...),
stiften en spuitbussen voor het bijwerken
van lakschades in de exacte kleur van de
carrosserie van uw auto, patronen voor
bandenreparatieset....
Installeren van
radiocommunicatiezenders
Voordat u radiozenders met
buitenantenne als uitrusting
achteraf monteert, kunt u bij het
CITROËN-netwerk de technische
gegevens (frequentieband, maximaal
uitgangsvermogen, positie antenne,
specifieke installatievoorschriften) van
de voor montage geschikte zenders
opvragen, conform de Richtlijn
Elektromagnetische Compatibiliteit
(2004/104/EG).Het monteren van elektrische
apparatuur of accessoires die niet onder
een artikelnummer in het assortiment
van CITROËN voorkomen, kan leiden
tot storingen in het elektronisch
systeem van uw auto en een verhoogd
stroomverbruik veroorzaken.
Houd hier rekening mee en neem contact
op met een vertegenwoordiger van het merk
CITROËN om u te laten informeren over
het assortiment uitrustingen en accessoires
voorzien van een artikelnummer.
Afhankelijk van de lokale wetgeving
kan de aanwezigheid van bepaalde
veiligheidsuitrusting verplicht zijn:
veiligheidsvesten, gevarendriehoeken,
alcoholtests, een set reservelampen,
reservezekeringen, een brandblusser,
een verbandtrommel, spatlappen aan
de achterzijde van de auto.
Praktische informatie
Page 308 of 452

DS4_nl_Chap11_caracteristiques_ed02-2015
Technische gegevens
Page 309 of 452

DS4_nl_Chap11_caracteristiques_ed02-2015
Page 310 of 452

DS4_nl_Chap11_caracteristiques_ed02-2015
Motoren en versnellingsbakken benzine
BenzinemotorV Ti 120PureTech 130 S&STHP 15 0
Versnellingsbak BVM
(Handgeschakeld 5
versnellingen)BVM6
(Handgeschakeld 6
versnellingen)BVA6
(Automaat 6
versnellingen)
Type Variant Uitvoering:
NX... 5FS0
5FS0/1HNYM/S
HNYM/1S
HNYM/2S 5FEA
Cilinderinhoud (cm
3) 159 811 9 9159 8
Boring x slag (mm) 77
x 85,875
x 90,577
x 85,8
Max.vermogen*: ECE-norm (kW) 889611 0
Toerental bij max.vermogen (t/min) 600055006050
Max.koppel: ECE-norm (Nm) 160230 240
Toerental bij max.koppel (t/min) 4250175 0140 0
Brandstof LoodvrijLoodvrijLoodvrij
Katalysator JaJaJa
Inhoud car ter (in liter) 4,253,54,25
.../S: uitvoering met Stop & Start-systeem.
.../1: uitvoering met banden met lage rolweerstand.
.../2: uitvoering met banden met ultralage rolweerstand.
*
H
et maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de voor waarden die zijn vastgelegd in de Europese
regelgeving (Richtlijn 1999/99/CE).
