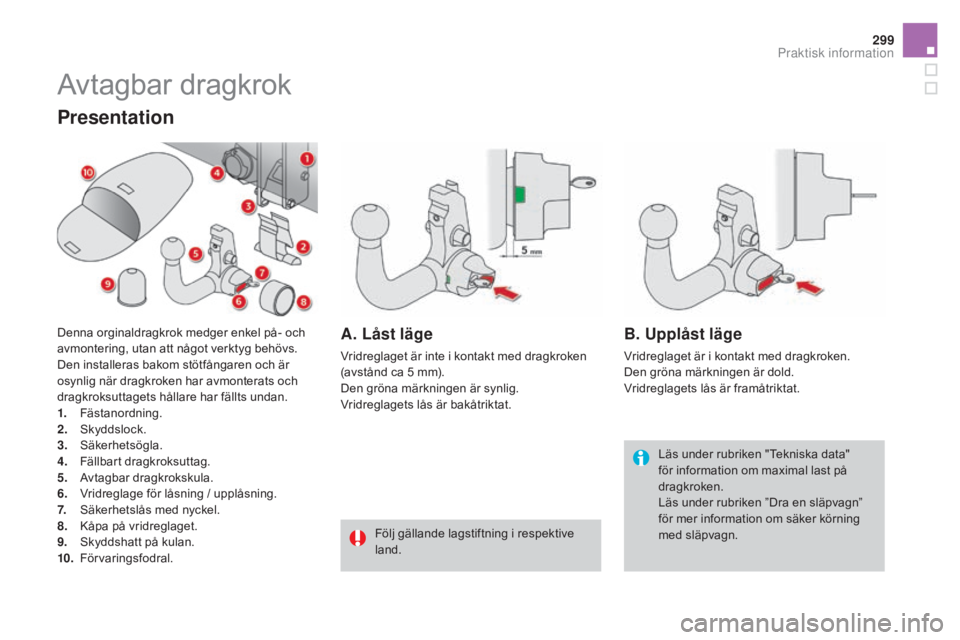

Avtagbar dragkrok
Läs under rubriken "Tekniska data"
för information om maximal last på
dragkroken.
Läs under rubriken ”Dra en släpvagn”
för mer information om säker körning
med släpvagn.
Följ gällande lagstiftning i respektive
land.
Presentation
Denna orginaldragkrok medger enkel på- och
avmontering, utan att något verktyg behövs.
Den installeras bakom stötfångaren och är
osynlig när dragkroken har avmonterats och
dragkroksuttagets hållare har fällts undan.
1.
F

ästanordning.
2.
S

kyddslock.
3.
S

äkerhetsögla.
4.
F

ällbart dragkroksuttag.
5.
A

vtagbar dragkrokskula.
6.
V

ridreglage för låsning / upplåsning.
7.
S

äkerhetslås med nyckel.
8.
K

åpa på vridreglaget.
9.
S

kyddshatt på kulan.
10.
F

örvaringsfodral.A. Låst läge
Vridreglaget är inte i kontakt med dragkroken
(avstånd ca 5 mm).
Den gröna märkningen är synlig.
Vridreglagets lås är bakåtriktat.
B. Upplåst läge
Vridreglaget är i kontakt med dragkroken.
Den gröna märkningen är dold.
Vridreglagets lås är framåtriktat.
Praktisk information

DS4_sv_Chap10_info-pratiques_ed02-2015

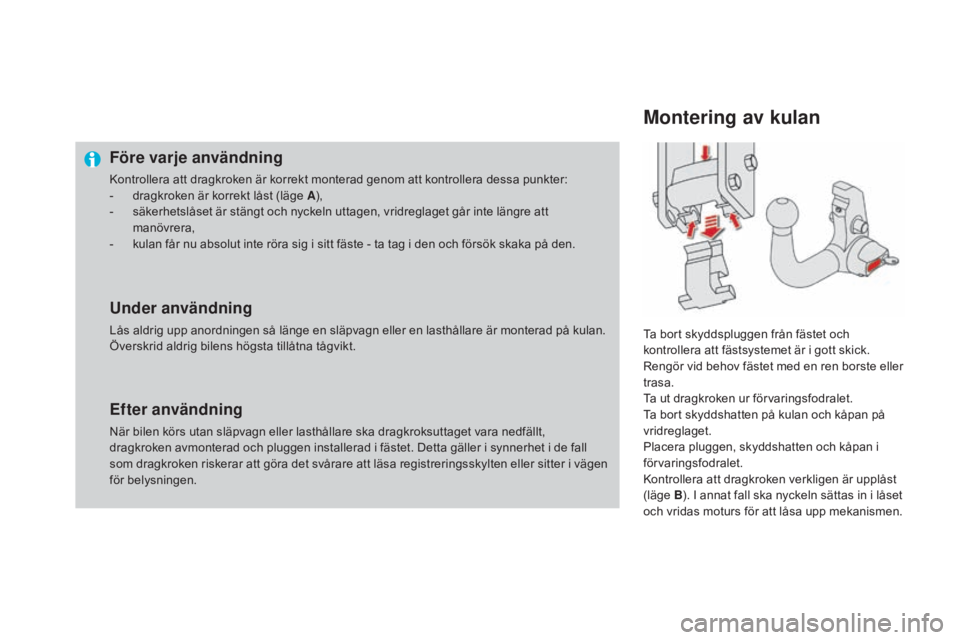

Före varje användning
Kontrollera att dragkroken är korrekt monterad genom att kontrollera dessa punkter:
- d ragkroken är korrekt låst (läge A ),
-

s
äkerhetslåset är stängt och nyckeln uttagen, vridreglaget går inte längre att
manövrera,
-

k
ulan får nu absolut inte röra sig i sitt fäste - ta tag i den och försök skaka på den.
Under användning
Lås aldrig upp anordningen så länge en släpvagn eller en lasthållare är monterad på kulan.
Överskrid aldrig bilens högsta tillåtna tågvikt.
Efter användning
När bilen körs utan släpvagn eller lasthållare ska dragkroksuttaget vara nedfällt,
dragkroken avmonterad och pluggen installerad i fästet. Detta gäller i synnerhet i de fall
som dragkroken riskerar att göra det svårare att läsa registreringsskylten eller sitter i vägen
för belysningen.
Montering av kulan
Ta bort skyddspluggen från fästet och
kontrollera att fästsystemet är i gott skick.
Rengör vid behov fästet med en ren borste eller
trasa.
Ta ut dragkroken ur förvaringsfodralet.
Ta bort skyddshatten på kulan och kåpan på
vridreglaget.
Placera pluggen, skyddshatten och kåpan i
förvaringsfodralet.
Kontrollera att dragkroken verkligen är upplåst
(läge B). I annat fall ska nyckeln sättas in i låset
och vridas moturs för att låsa upp mekanismen.

301
DS4_sv_Chap10_info-pratiques_ed02-2015
Om nyckeln inte kan vridas eller tas ut
har dragkroken inte satts fast korrekt.
Gör om åtgärden från början.
Om något av låsvillkoren inte uppfylls
ska åtgärden göras om från början.
Om indikeringen fortsätter att vara
röd får dragkroken under inga
omständigheter användas. Vänd dig till
en CITROËN-verkstad eller en annan
kvalificerad verkstad.

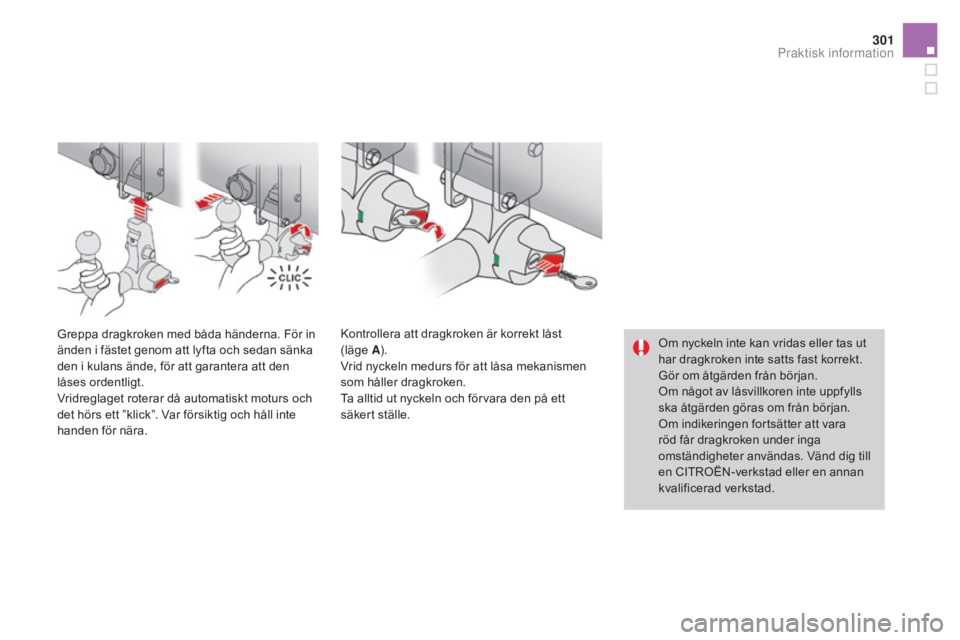

Greppa dragkroken med båda händerna. För in
änden i fästet genom att lyfta och sedan sänka
den i kulans ände, för att garantera att den
låses ordentligt.
Vridreglaget roterar då automatiskt moturs och
det hörs ett ”klick”. Var försiktig och håll inte
handen för nära.
Kontrollera att dragkroken är korrekt låst
(läge A
).
V
rid nyckeln medurs för att låsa mekanismen
som håller dragkroken.
Ta alltid ut nyckeln och förvara den på ett
säkert ställe.
Praktisk information

DS4_sv_Chap10_info-pratiques_ed02-2015

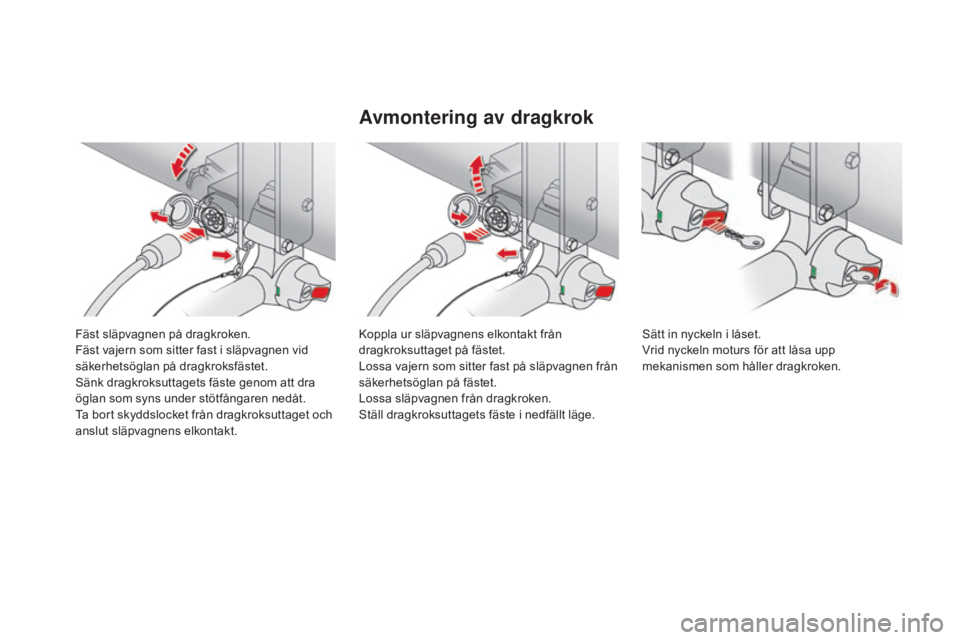

Fäst släpvagnen på dragkroken.
Fäst vajern som sitter fast i släpvagnen vid
säkerhetsöglan på dragkroksfästet.
Sänk dragkroksuttagets fäste genom att dra
öglan som syns under stötfångaren nedåt.
Ta bort skyddslocket från dragkroksuttaget och
anslut släpvagnens elkontakt.
Avmontering av dragkrok
Koppla ur släpvagnens elkontakt från
dragkroksuttaget på fästet.
Lossa vajern som sitter fast på släpvagnen från
säkerhetsöglan på fästet.
Lossa släpvagnen från dragkroken.
Ställ dragkroksuttagets fäste i nedfällt läge.Sätt in nyckeln i låset.
Vrid nyckeln moturs för att låsa upp
mekanismen som håller dragkroken.

303
DS4_sv_Chap10_info-pratiques_ed02-2015
Var beredd på dragkrokens vikt (ca
3,5 kg). Risk för skador!
Ta ett fast grepp om dragkroken med den ena
handen. Tryck på vridreglaget med den andra
handen och vrid medurs till ändläget.
Ta ut dragkroken nedåt.
Sätt tillbaka skyddshatten på kulan och skyddet
på vridreglaget.
Lägg dragkroken i sitt fodral.
Sätt tillbaka skyddspluggen på fästet.
Skötsel
Dragkroken och dess fästanordning måste vara
rena för att anordningen ska fungera korrekt.
Innan bilen rengörs med en högtryckstvätt
ska dragkroksuttaget fällas ned, dragkroken
avmonteras och pluggen installeras i fästet.
Vid alla ingrepp på draganordningen ska
du vända dig till CITROËN eller en annan
kvalificerad verkstad.
Praktisk information

DS4_sv_Chap10_info-pratiques_ed02-2015
TillbehörI CITROËN-butikerna finns ett brett sortiment av tillbehör och reservdelar.
Dessa tillbehör och reservdelar är anpassade till ditt fordon och omfattas av CITROËNS garanti.
"Komfort":
vindavvisare på dörrar, sidogardiner, gardin
bak, kylbox, klädhängare på nackstöd,
läslampa, backspegel för husvagn, doftspridare
och doftpatroner, parkeringssensorer fram och/
eller bak...
"Transport":
bagarumsmatta med och utan kanter, lastnät,
bagagehållare, lastbågar, cykelhållare,
skidhållare, DS-takboxar, dragkrokar, elsatser
till dragkrokar...
"Stil":
växelspaksknoppar, fotstöd av aluminium,
lättmetallfälgar, kromade backspegelkåpor...
"Säkerhet":
billarm, nivåsensor, spårsändare, bälteskuddar
och bilbarnstolar, alkomätare, första
hjälpen-sats, brandsläckare, hundgaller,
säkerhetsbälten till husdjur, varningstriangel,
reflexväst, stöldskydd för hjul, snökedjor,
Autosock...
Om en dragkrok och tillhörande elsats
monteras på en verkstad som inte
ingår i CITROËNS verkstadsnät, måste
tillverkarens föreskrifter följas. *

F
ör att undvika all risk för att
pedalerna blockeras: -

k
ontrollera att mattan placeras och sätts
fast på rätt sätt,
-

l
ägg aldrig flera mattor på varandra.
"Skydd":
skyddsmattor*, överdragsklädslar som är
kompatibla med sidokrockkuddar, skyddslister
till dörrar och stötfångare, skydd till
bagagerumströskel, sätesöverdrag för husdjur,
skyddsöverdrag till bilen...

305
DS4_sv_Chap10_info-pratiques_ed02-2015
"Multimedia":
handsfree med Bluetooth, portabla navigatorer,
kartuppdateringar, trafikvarningssystem,
portabel videoskärm, hållare för portabel
videoutrustning, eluttag 230V/50Hz, Iphone
®-
kompatibel mobiltelefonladdare, hållare för
telefon/smartphone...
Hos din CITROËN-verkstad hittar du även
produkter för (in- och utvändig) rengöring, som
t.ex. våra miljöprodukter "TECHNATURE",
produkter för påfyllning (spolarvätska etc.),
sprayburkar och pennor för bättring av
karosslack som exakt motsvarar färgtonen på
din bil, refill-produkter (patron till satsen för
provisoriska däckreparationer etc.)...
Installation av
radiosändare
Före all eftermontering av radiosändare
med utvändig antenn på bilen,
rekommenderar vi att du vänder
dig till din CITROËN-handlare, som
kan förse dig med information om
vilka specifikationer som måste
uppfyllas (frekvensband, maximal
uteffekt, antennposition, specifika
installationsvillkor) av de sändare som
kan monteras, i enlighet med direktivet
för elektromagnetisk kompabilitet för
fordon (2004/104/EG).Montering av elektriska utrustningar
eller tillbehör som inte rekommenderas
av CITROËN kan medföra fel på
fordonets elsystem och för hög
elförbrukning.
Ta kontakt med en CITROËN-handlare
för att ta reda på vilka utrustningar eller
tillbehör som är godkända. Beroende på lagstiftningen i landet
kan det vara obligatoriskt med viss
säkerhetsutrustning: reflexväst,
varningstriangel, alkotestare,
reservlampor, reservsäkringar,
brandsläckare, första hjälpen-sats,
stänkskydd baktill på bilen etc.
Praktisk information

DS4_sv_Chap11_caracteristiques_ed02-2015

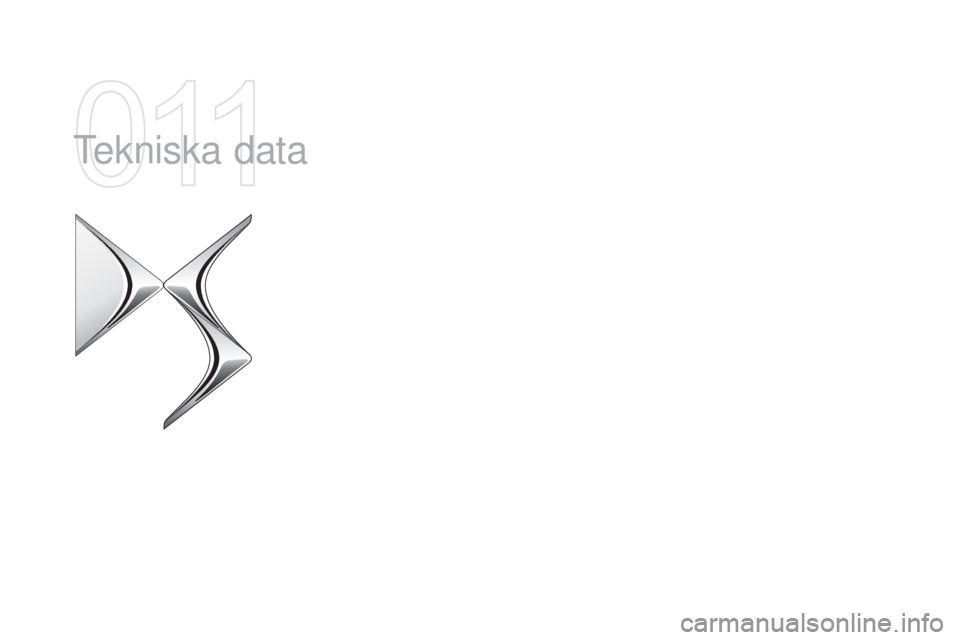

Tekniska data

DS4_sv_Chap11_caracteristiques_ed02-2015

DS4_sv_Chap11_caracteristiques_ed02-2015
Motorer och växellådor - bensinbilar
BensinmotorerV Ti 120PureTech 130 S&STHP 15 0
Växellådor BVM
(Manuell 5-växlad) BVM6
(Manuell 6-växlad) BVA6
(Auto. 6
växlar)
Typbeteckning:
NX... 5FS0
5FS0/1 HNYM/S
HNYM/1S
HNYM/2S 5FEA
Cylindervolym (cm
3) 1 5981 1991 598
Cylinderdiameter x slaglängd (mm) 77
x 85,875
x 90,577
x 85,8
Max effekt* enl. EEG -standard (kW) 889611 0
Varvtal vid max. effekt (rpm) 6


0005
5006


050
Max. vridmoment enl. EEG -standard (Nm) 160230 240
Varvtal vid max. vridmoment (rpm) 4
2501


7501
400
Bränsle BlyfrittBlyfrittBlyfritt
Katalysator JaJaJa
Oljevolym (liter) 4,253,54,25
.../S : modell utrustad med Stop & Start.
.../1


: modell utrustad med däck med lågt rullmotstånd.
.../2


: modell utrustad med däck med mycket lågt rullmotstånd.
* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.
