CITROEN DS4 2015 Lietošanas Instrukcija (in Latvian)

299
DS4_lv_Chap10_info-pratiques_ed02-2015

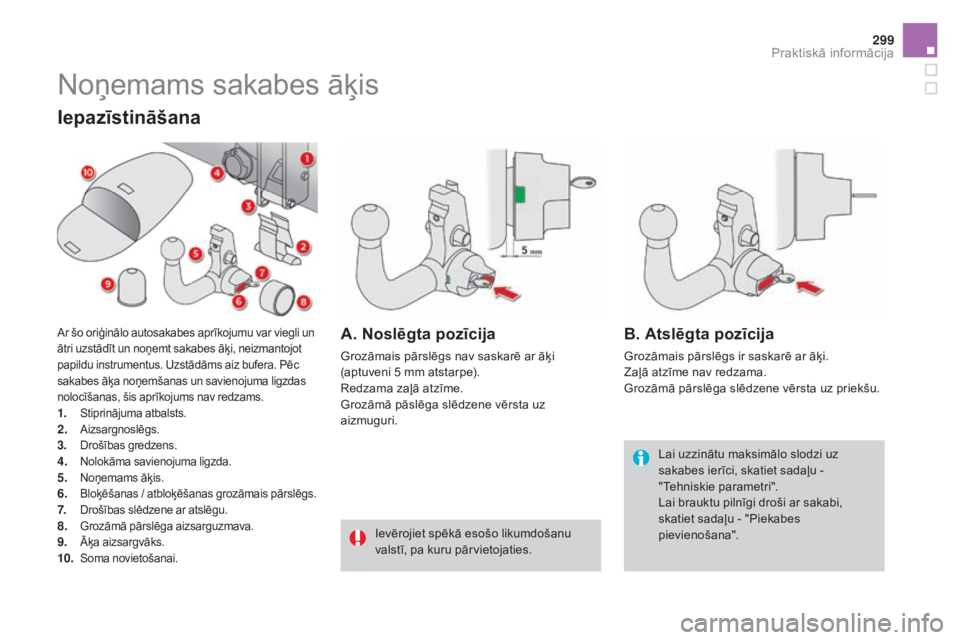

Noņemams sakabes āķis
Lai uzzinātu maksimālo slodzi uz
sakabes ierīci, skatiet sadaļu -
"Tehniskie parametri".
Lai brauktu pilnīgi droši ar sakabi,
skatiet sadaļu - "Piekabes
pievienošana".
Ievērojiet spēkā esošo likumdošanu
valstī, pa kuru pārvietojaties.
iepazīstināšana
Ar šo oriģinālo autosakabes aprīkojumu var viegli un
ātri uzstādīt un noņemt sakabes āķi, neizmantojot
papildu instrumentus. Uzstādāms aiz bufera. Pēc
sakabes āķa noņemšanas un savienojuma ligzdas
nolocīšanas, šis aprīkojums nav redzams.
1. Stiprinājuma atbalsts.2. Aizsargnoslēgs.
3. D rošības gredzens.
4. Nolokāma savienojuma ligzda.5. Noņemams āķis.6. Bloķēšanas / atbloķēšanas grozāmais pārslēgs.7. Drošības slēdzene ar atslēgu.8. Grozāmā pārslēga aizsarguzmava.9. Āķa aizsargvāks.10. Soma novietošanai.
A. Noslēgta pozīcija
Grozāmais pārslēgs nav saskarē ar āķi
(aptuveni 5 mm atstarpe).
Redzama zaļā atzīme.
Grozāmā pāslēga slēdzene vērsta uz
aizmuguri.
B. Atslēgta pozīcija
Grozāmais pārslēgs ir saskarē ar āķi.
Zaļā atzīme nav redzama.
Grozāmā pārslēga slēdzene vērsta uz priekšu.
Praktiskā informācija

DS4_lv_Chap10_info-pratiques_ed02-2015

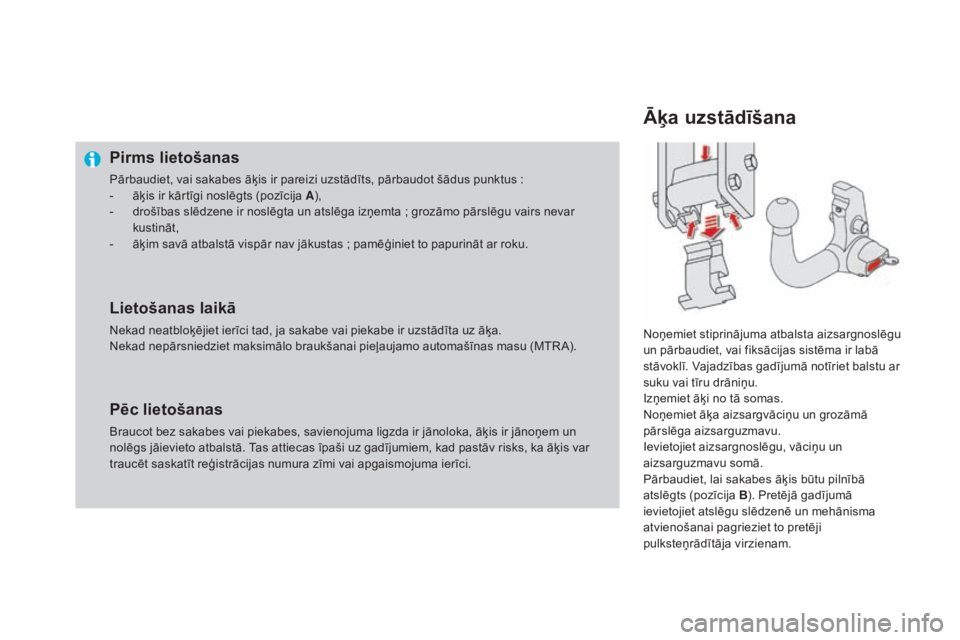

Pirms lietošanas
Pārbaudiet, vai sakabes āķis ir pareizi uzstādīts, pārbaudot šādus punktus :
- ā ķis ir kārtīgi noslēgts (pozīcija A ),
-

d
rošības slēdzene ir noslēgta un atslēga izņemta ; grozāmo pārslēgu vairs nevar
kustināt,
-

ā
ķim savā atbalstā vispār nav jākustas ; pamēģiniet to papurināt ar roku.
Lietošanas laikā
Nekad neatbloķējiet ierīci tad, ja sakabe vai piekabe ir uzstādīta uz āķa.
Nekad nepārsniedziet maksimālo braukšanai pieļaujamo automašīnas masu (MTR A).
Pēc lietošanas
Braucot bez sakabes vai piekabes, savienojuma ligzda ir jānoloka, āķis ir jānoņem un
nolēgs jāievieto atbalstā. Tas attiecas īpaši uz gadījumiem, kad pastāv risks, ka āķis var
traucēt saskatīt reģistrācijas numura zīmi vai apgaismojuma ierīci.
Āķa uzstādīšana
Noņemiet stiprinājuma atbalsta aizsargnoslēgu
un pārbaudiet, vai fiksācijas sistēma ir labā
stāvoklī. Vajadzības gadījumā notīriet balstu ar
suku vai tīru drāniņu.
Izņemiet āķi no tā somas.
Noņemiet āķa aizsargvāciņu un grozāmā
pārslēga aizsarguzmavu.
Ievietojiet aizsargnoslēgu, vāciņu un
aizsarguzmavu somā.
Pārbaudiet, lai sakabes āķis būtu pilnībā
atslēgts (pozīcija B). Pretējā gadījumā
ievietojiet atslēgu slēdzenē un mehānisma
atvienošanai pagrieziet to pretēji
pulksteņrādītāja virzienam.

301
DS4_lv_Chap10_info-pratiques_ed02-2015
Ja atslēgu nevar pagriezt vai izņemt,
tas nozīmē, ka sakabes āķis ir slikti
nofiksēts ; atsāciet procedūru.
Ja kāds no aizslēgšanas nosacījumiem
nav izpildīts, atsāciet procedūru.
Jebkurā gadījumā, ja redzama
sarkanā atzīme, sakabes aprīkojumu
neizmantojiet un konsultējieties
CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Satveriet sakabes āķi ar abām rokām

;
ievietojiet āķa galu atbalstā, to paceļot, tad, lai
pilnībā aizslēgtu sistēmu, kārtīgi nolaidiet āķi
sakabes pusē.
Grozāmais pārslēgs automātiski veic
apgriezienu pretēji pulksteņa rādītāja
virzienam, un atskan klakšķis

; neturiet tā
tuvumā rokas. Pārbaudiet, vai sakabes āķis ir pareizi
nobloķēts (
A pozīcija).
Pagrieziet atslēgu pulksteņrādītāja gaitas
virzienā, lai aizslēgtu sakabes āķa mehānismu.
Vienmēr izņemiet atslēgu un glabājiet to drošā
vietā.
Praktiskā informācija

DS4_lv_Chap10_info-pratiques_ed02-2015
Nostipriniet piekabi uz sakabes āķa.
Piestipriniet piekabes vienoto kabeli atbalsta
drošības gredzenam, kas aprīkots ar sakabes
āķa balstu.
Nolaidiet savienojuma ligzdas balstu, pavelkot
aiz gredzena lejas daļas, kas redzama zem
bufera.
Noņemiet savienojuma ligzdas aizsargvāciņu
un pievienojiet piekabes elektroinstalācijas
vadu.

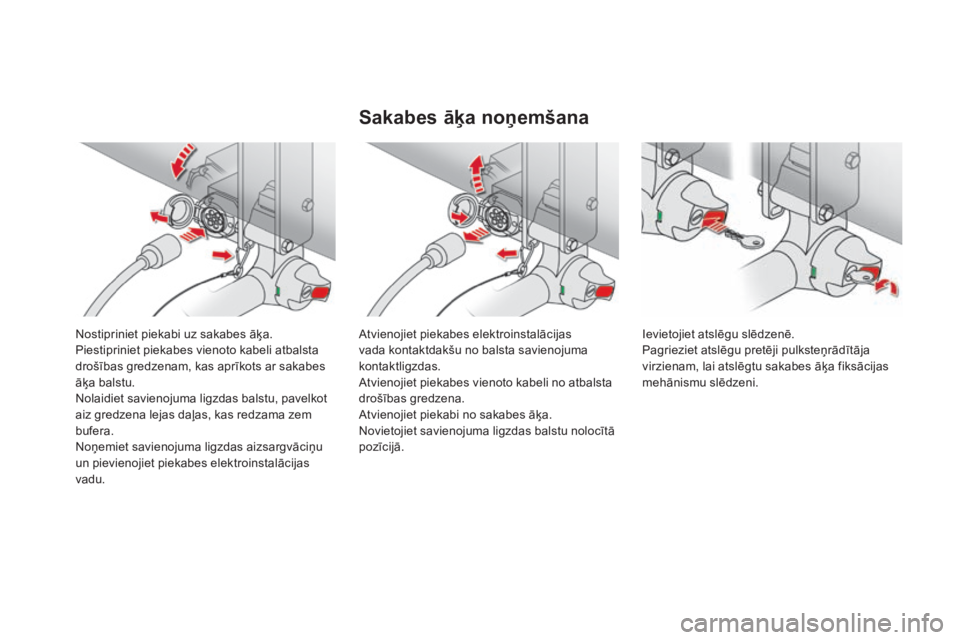

Sakabes āķa noņemšana
Atvienojiet piekabes elektroinstalācijas
vada kontaktdakšu no balsta savienojuma
kontaktligzdas.
Atvienojiet piekabes vienoto kabeli no atbalsta
drošības gredzena.
Atvienojiet piekabi no sakabes āķa.
Novietojiet savienojuma ligzdas balstu nolocītā
pozīcijā.Ievietojiet atslēgu slēdzenē.
Pagrieziet atslēgu pretēji pulksteņrādītāja
virzienam, lai atslēgtu sakabes āķa fiksācijas
mehānismu slēdzeni.

303
DS4_lv_Chap10_info-pratiques_ed02-2015

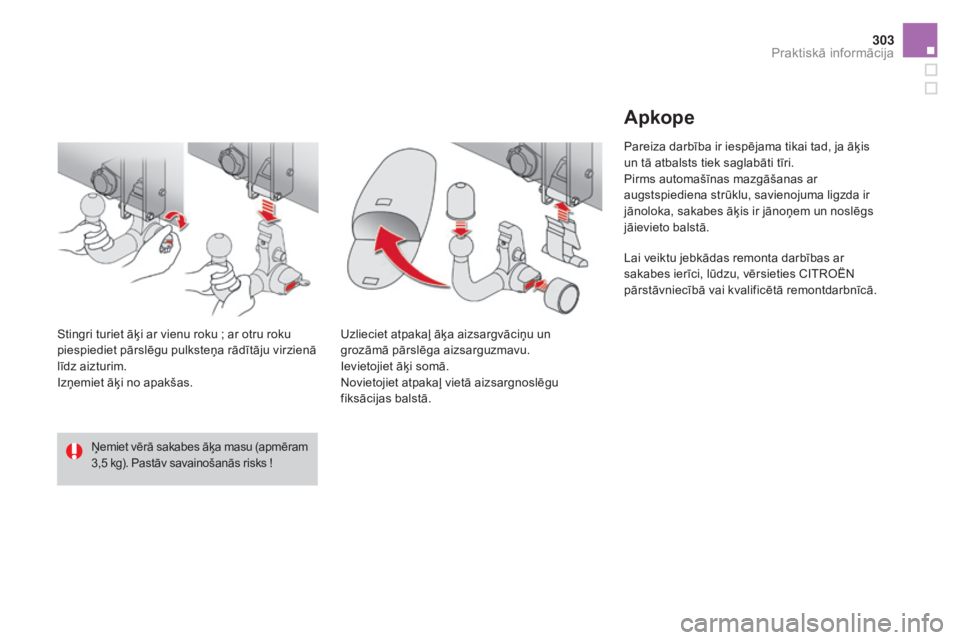

Ņemiet vērā sakabes āķa masu (apmēram
3,5 kg). Pastāv savainošanās risks !
Stingri turiet āķi ar vienu roku ; ar otru roku
p iespiediet pārslēgu pulksteņa rādītāju virzienā
līdz aizturim.
Izņemiet āķi no apakšas. Uzlieciet atpakaļ āķa aizsargvāciņu un
grozāmā pārslēga aizsarguzmavu.
Ievietojiet āķi somā.
Novietojiet atpakaļ vietā aizsargnoslēgu
fiksācijas balstā.
Apkope
Pareiza darbība ir iespējama tikai tad, ja āķis
un tā atbalsts tiek saglabāti tīri.
Pirms automašīnas mazgāšanas ar
augstspiediena strūklu, savienojuma ligzda ir
jānoloka, sakabes āķis ir jānoņem un noslēgs
jāievieto balstā.
Lai veiktu jebkādas remonta darbības ar
sakabes ierīci, lūdzu, vērsieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Praktiskā informācija

DS4_lv_Chap10_info-pratiques_ed02-2015

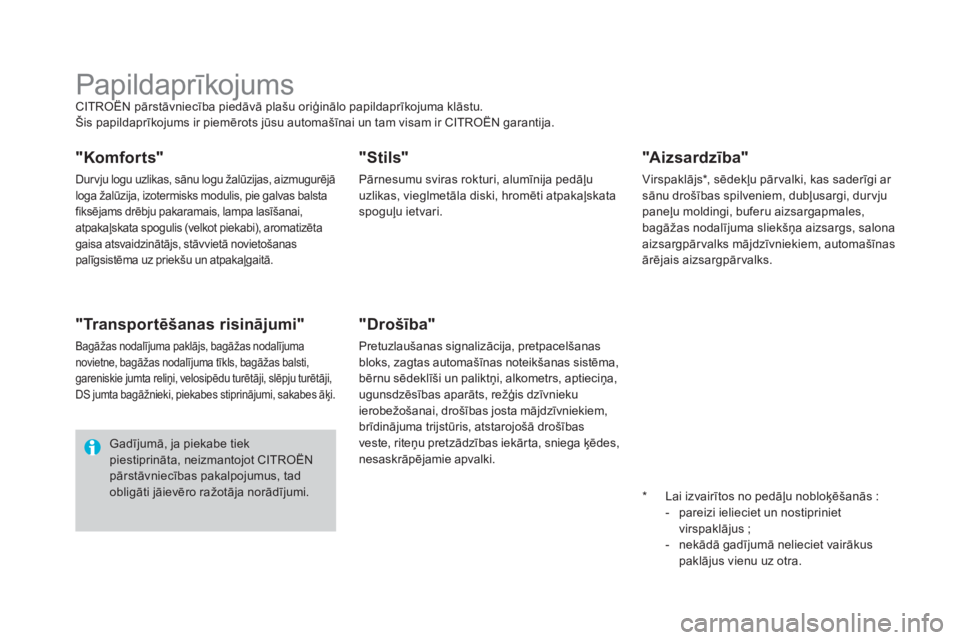

PapildaprīkojumsCITROËN pārstāvniecība piedāvā plašu oriģinālo papildaprīkojuma klāstu.
Šis papildaprīkojums ir piemērots jūsu automašīnai un tam visam ir CITROËN garantija.
"Komforts"
Durvju logu uzlikas, sānu logu žalūzijas, aizmugurējā
loga žalūzija, izotermisks modulis, pie galvas balsta
fiksējams drēbju pakaramais, lampa lasīšanai,
atpakaļskata spogulis (velkot piekabi), aromatizēta
gaisa atsvaidzinātājs, stāvvietā novietošanas
palīgsistēma uz priekšu un atpakaļgaitā.
"Transportēšanas risinājumi"
Bagāžas nodalījuma paklājs, bagāžas nodalījuma
novietne, bagāžas nodalījuma tīkls, bagāžas balsti,
gareniskie jumta reliņi, velosipēdu turētāji, slēpju turētāji,
DS jumta bagāžnieki, piekabes stiprinājumi, sakabes āķi.
"Stils"
Pārnesumu sviras rokturi, alumīnija pedāļu
uzlikas, vieglmetāla diski, hromēti atpakaļskata
spoguļu ietvari.
"Drošība"
Pretuzlaušanas signalizācija, pretpacelšanas
bloks, zagtas automašīnas noteikšanas sistēma,
bērnu sēdeklīši un paliktņi, alkometrs, aptieciņa,
ugunsdzēsības aparāts, režģis dzīvnieku
ierobežošanai, drošības josta mājdzīvniekiem,
brīdinājuma trijstūris, atstarojošā drošības
veste, riteņu pretzādzības iekār ta, sniega ķēdes,
nesaskrāpējamie apvalki.
Gadījumā, ja piekabe tiek
piestiprināta, neizmantojot CITROËN
pārstāvniecības pakalpojumus, tad
obligāti jāievēro ražotāja norādījumi.
*

L
ai izvairītos no pedāļu nobloķēšanās :
-

p
areizi ielieciet un nostipriniet
virspaklājus
;
-


n
ekādā gadījumā nelieciet vairākus
paklājus vienu uz otra.
"Aizsardzība"
Virspaklājs*, sēdekļu pārvalki, kas saderīgi ar
sānu drošības spilveniem, dubļusargi, durvju
paneļu moldingi, buferu aizsargapmales,
bagāžas nodalījuma sliekšņa aizsargs, salona
aizsargpārvalks mājdzīvniekiem, automašīnas
ārējais aizsargpārvalks.

305
DS4_lv_Chap10_info-pratiques_ed02-2015
"multimediji"
Bluetooth brīvroku sistēmas komplekts,
pārnēsājamās navigācijas iekārtas, atjaunota
karte, vadīšanas palīgsistēma, pārnēsājama
video kamera, pārnēsājamās video kameras
atbalsts, 230 V/50 Hz ligzda, ar iPhone
®
saderīgs tālruņa lādētājs, tālruņa/viedtālruņa
statīvs.
Ierodoties CITROËN pārstāvniecībā,
jūs varat iegādāties arī mazgāšanai un
apkopei paredzētus produktus (salonam un
virsbūvei) - arī videi draudzīgas produkcijas
sēriju "TECHNATURE", produktus līmeņu
papildināšanai (stiklu mazgāšanas šķidrums),
retušēšanas zīmuļus un krāsu baloniņus, kas
pilnībā atbilst jūsu automašīnas krāsai, maiņas
produktus (riepu īslaicīga remonta komplektu
patronas).
Radio telekomunikāciju
raidītāju uzstādīšana
Pirms jebkura veida radiokomunikāciju
raidītāju uzstādīšanas tam paredzētā
vietā ar ārējo antenu uz jūsu
automašīnas mēs vispirms jums ieteiktu
sazināties ar CITROËN pārstāvniecību,
kas jums sniegs informāciju par raidītāju
parametriem (frekvenču diapazons,
maksimālā izejas jauda, antenas
pozīcija, uzstādīšanas specifika), ko
var uzstādīt saskaņā ar direktīvu par
automašīnu elektromagnētisko
saderību (2004/104/EK). Ņemiet vērā, ka, lietojot CITROËN
neapstiprinātas elektroiekārtas vai
piederumus, tie var izraisīt jūsu
automašīnas elektroniskās sistēmas
bojājumus un palielināt degvielas
patēriņu.
Sazinieties ar CITROËN zīmola
pārstāvi, lai iepazītos ar plašu
apstiprināto ierīču un piederumu klāstu.
Saskaņā ar valstī spēkā esošo likumdošanu,
atsevišķam drošības aprīkojumam obligāti
jāatrodas automašīnā
: atstarojošā drošības
veste, brīdinājuma trijstūris, alkotests,
maiņas spuldzītes, maiņas drošinātāji,
ugunsdzēsības aparāts, pirmās palīdzības
aptieciņa, automašīnas aizmugurējie
dubļusargi.
Praktiskā informācija

DS4_lv_Chap11_caracteristiques_ed02-2015
Tehniskie rādītāji

DS4_lv_Chap11_caracteristiques_ed02-2015

DS4_lv_Chap11_caracteristiques_ed02-2015

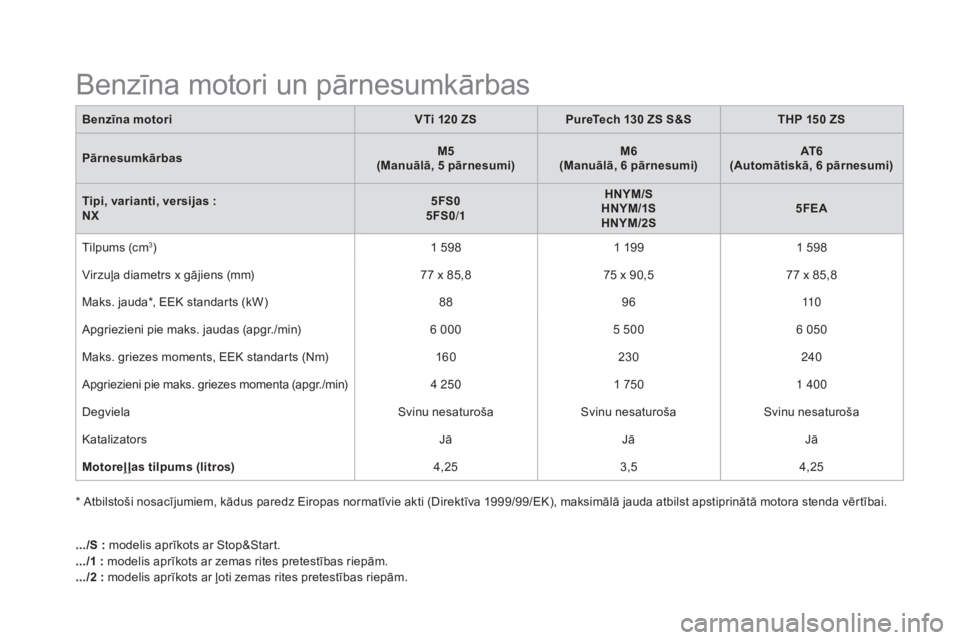

Benzīna motori un pārnesumkārbas
Benzīna motoriVTi 120 ZSPureTech 130 ZS S&S THP 150 ZS
Pārnesumkārbas
m
5
(
ma

nuālā, 5 pārnesumi)
m
6
(
ma

nuālā, 6 pārnesumi)AT 6
(Automātiskā, 6 pārnesumi)
Tipi, varianti, versijas
:
NX 5FS0

5FS0 /1 HNY
m/S
H

NY
m/
1S
HNY
m/

2S5FEA
Tilpums (cm
3) 1 5981 1991 598
Virzuļa diametrs x gājiens (mm) 77 x 85,875 x 90,577 x 85,8
Maks. jauda*, EEK standarts (kW) 889611 0
Apgriezieni pie maks. jaudas (apgr./min) 6 0005 5006 050
Maks. griezes moments, EEK standarts (Nm) 160230 240
Apgriezieni pie maks. griezes momenta (apgr./min) 4 2501 7501 400
Degviela Svinu nesaturošaSvinu nesaturošaSvinu nesaturoša
Katalizators JāJāJā
mo

toreļ ļas tilpums (litros) 4,253,54,25
.../S

: modelis aprīkots ar Stop&Start.
.../1

: modelis aprīkots ar zemas rites pretestības riepām.
.../2

: modelis aprīkots ar ļoti zemas rites pretestības riepām.
* Atbilstoši nosacījumiem, kādus paredz Eiropas normatīvie akti (Direktīva 1999/99/EK), maksimālā jauda atbilst apstiprinātā motora stenda vērtībai.
