CITROEN DS4 2016 Návod na použití (in Czech)

249
DS4_cs_Chap09_info-pratiques_ed03-2015
Výměna bočních bodových
světel (LEd)
Pro výměnu tohoto typu světel s
elektroluminiscenčními diodami se obraťte
na servis sítě CITROËN nebo na jiný odborný
servis.
Výměna žárovky mlhového
světla (model s halogenovými
světlomety)
F Zasuňte plochý šroubovák do otvoru rámečku.
F

Z
atáhnutím a současným páčením
vycvakněte rámeček z nárazníku.
F

D
emontujte dva připevňovací šrouby
modulu a vyjměte jej z uložení.
F

O
dpojte konektor objímky žárovky.
F

P
ootočte objímku žárovky o čtvrt otáčky a
vyjměte ji.
F

V
ytáhněte žárovku a vyměňte ji. Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Pro výměnu těchto žárovek se můžete rovněž
obrátit na servis sítě CITROËN nebo na jiný
odborný servis.
Praktick

DS4_cs_Chap09_info-pratiques_ed03-2015

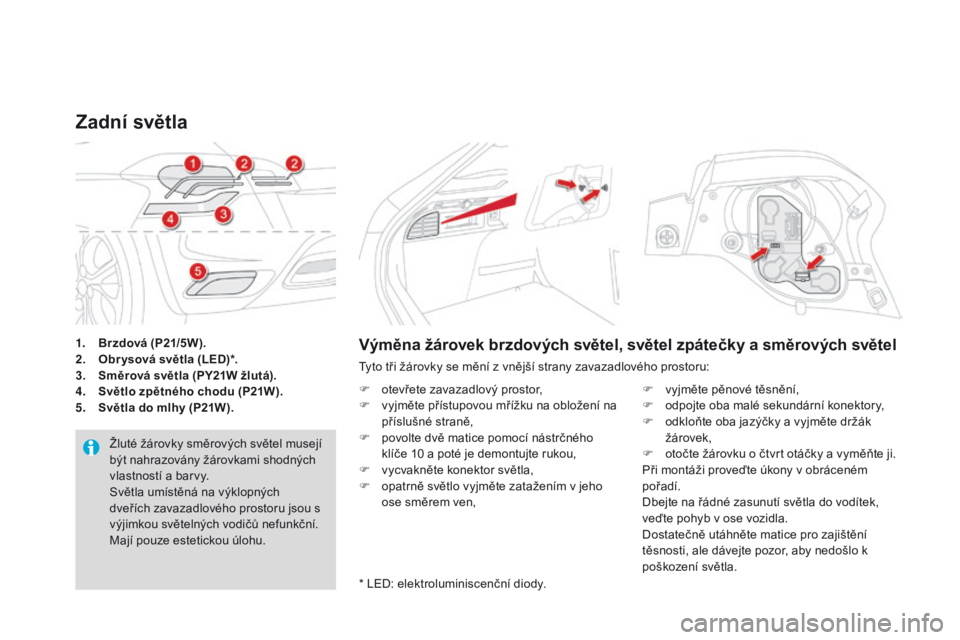

1. brzdová (p2 1/5W).
2. ob r ysová světla (LEd) *.
3.
s
m
ěrová světla (
p
y
2
1W žlutá).
4.
sv

ětlo zpětného chodu (
p2
1W ).
5.
sv

ětla do mlhy (
p2
1W).
zadní světla
Žluté žárovky směrových světel musejí
být nahrazovány žárovkami shodných
vlastností a barvy.
Světla umístěná na výklopných
dveřích zavazadlového prostoru jsou s
výjimkou světelných vodičů nefunkční.
Mají pouze estetickou úlohu.
Výměna žárovek brzdových světel, světel zpátečky a směrových světel
Tyto tři žárovky se mění z vnější strany zavazadlového prostoru:
F
o
tevřete zavazadlový prostor,
F

v
yjměte přístupovou mřížku na obložení na
příslušné straně,
F

p
ovolte dvě matice pomocí nástrčného
klíče 10
a poté je demontujte rukou,
F

v
ycvakněte konektor světla,
F

o
patrně světlo vyjměte zatažením v jeho
ose směrem ven, F

v
yjměte pěnové těsnění,
F

o
dpojte oba malé sekundární konektory,
F

o
dkloňte oba jazýčky a vyjměte držák
žárovek,
F

o
točte žárovku o čtvrt otáčky a vyměňte ji.
Při montáži proveďte úkony v obráceném
pořadí.
Dbejte na řádné zasunutí světla do vodítek,
veďte pohyb v ose vozidla.
Dostatečně utáhněte matice pro zajištění
těsnosti, ale dávejte pozor, aby nedošlo k
poškození světla.
* LED: elektroluminiscenční diody.

251
DS4_cs_Chap09_info-pratiques_ed03-2015
Výměna světelných vodičů /
obrysových světelVýměna žárovky v osvětlení
státní poznávací značky (W5W)Výměna třetího brzdového světla
(LEd)
Pro výměnu tohoto typu světla s
elektroluminiscenčními diodami se obraťte
na servis sítě CITROËN nebo na jiný odborný
servis.
Pro výměnu tohoto typu žárovek s
elektroluminiscenčními diodami se obraťte
na servis sítě CITROËN nebo na jiný odborný
servis.
Pro usnadnění demontáže provádějte tuto
operaci s pootevřeným víkem zavazadlového
prostoru.
F

Z

asuňte tenký šroubovák do otvoru
průhledného krytu.
F

Z

atlačte směrem ven.
F

S

undejte průhledný kryt.
F

V

yměňte vadnou žárovku.
Při zpětné montáži průhledný kryt zatlačením
zaklapněte.
Praktick

DS4_cs_Chap09_info-pratiques_ed03-2015
Výměna žárovek světel do mlhy
Tyto žárovky se mění z vnější strany zadního
nárazníku:
F
p
rotáhněte ruku pod nárazníkem,
F

o
točte o čtvrt otáčky držák žárovek
a
vyjměte jej,
F

o
točte o čtvrt otáčky žárovku a vyměňte ji.
Při zpětné montáži postupujte v opačném
pořadí. Dávejte pozor, abyste se nedotkli
výfuku. Pokud měníte žárovku brzy
po vypnutí zapalování, hrozí riziko
popálení.

253
DS4_cs_Chap09_info-pratiques_ed03-2015
Výměna pojistky
Pinzeta pro vytahování pojistek je upevněna na
vnitřní straně víka pojistkové skříňky v palubní
desce.
Přístup k pinzetě:
F
v
ycvakněte víko přitažením jeho pravého a
poté levého horního rohu,
F

v
íko zcela vytáhněte a otočte jej,
přístup k nářadí
F vyjměte držák, na jehož zadní straně je upevněna pinzeta.
Praktick

DS4_cs_Chap09_info-pratiques_ed03-2015
Montáž elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na
přání montovaným vybavením.
Před montáží dalšího vybavení nebo
elektrických doplňků do vozidla se
poraďte s pracovníky servisu sítě
CITROËN nebo jiného odborného
servisu.
Společnost CITROËN odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy jeho funkce
způsobené montáží doplňkového
vybavení, které není dodáváno a
doporučeno společností CITROËN
a nebylo namontováno podle jejích
předpisů, zejména je-li celková
spotřeba dodatečně připojených
přístrojů větší než 10 mA.

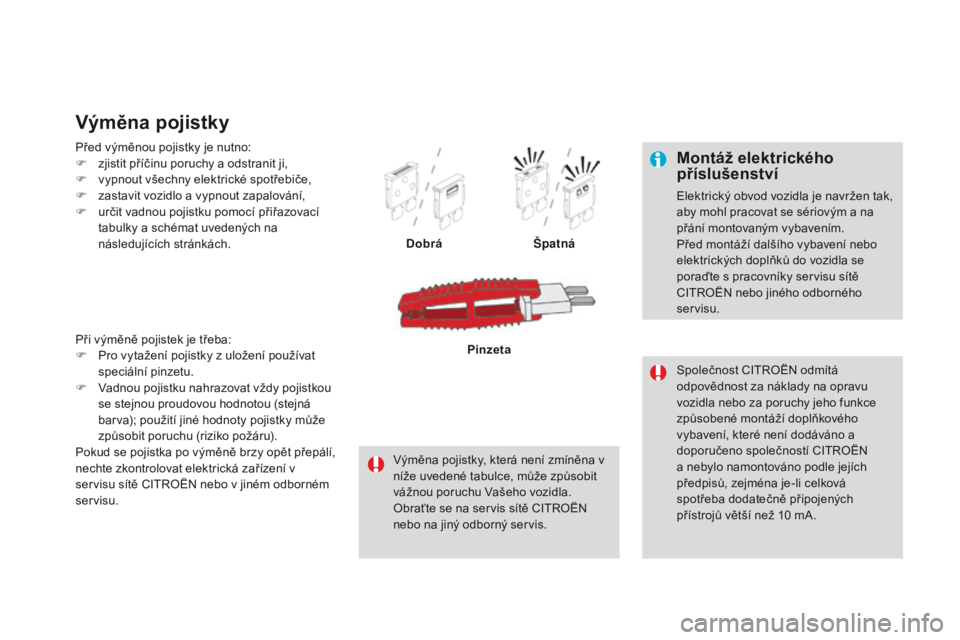

Před výměnou pojistky je nutno:
F

z

jistit příčinu poruchy a odstranit ji,
F

v

ypnout všechny elektrické spotřebiče,
F
z
astavit vozidlo a vypnout zapalování,
F
u
rčit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.
Výměna pojistky
dobrá Špatná
Výměna pojistky, která není zmíněna v
níže uvedené tabulce, může způsobit
vážnou poruchu Vašeho vozidla.
Obraťte se na servis sítě CITROËN
nebo na jiný odborný servis.
p
inzeta
Při výměně pojistek je třeba:
F

P

ro vytažení pojistky z uložení používat
speciální pinzetu.
F

V

adnou pojistku nahrazovat vždy pojistkou
se stejnou proudovou hodnotou (stejná
barva); použití jiné hodnoty pojistky může
způsobit poruchu (riziko požáru).
Pokud se pojistka po výměně brzy opět přepálí,
nechte zkontrolovat elektrická zařízení v
servisu sítě CITROËN nebo v jiném odborném
servisu.

255
DS4_cs_Chap09_info-pratiques_ed03-2015
pojistky v palubní desce
Pojistkové skříňky se nacházejí ve spodní části
palubní desky (na levé straně).přístup k pojistkám
F Viz odstavec "Přístup k nářadí".
Praktick

DS4_cs_Chap09_info-pratiques_ed03-2015
pojistková skříňka 1Č. pojistky Hodnota Funkce
F8 3
ASiréna alarmu, řídicí jednotka alarmu.
F13 10


AZapalovač cigaret / Zásuvka 12
V vpředu.
F14 10


AZásuvka 12
V v zavazadlovém prostoru.
F16 3
AOsvětlení velkého multifunkčního úložného prostoru,
bodová svítidla vzadu, osvětlení odkládací schránky.
F17 3
AOsvětlení slunečních clon, bodová svítidla vpředu.
F28 15


AAutorádio, autorádio (z příslušenství).
F30 20
AZadní stěrač.
F32 10


AZesilovač Hi-Fi.
po

jistková skříňka 2Č. pojistky Hodnota Funkce
F36 15


AZásuvka 12
V vzadu.
F37 –Nepoužitá.
F38 –Nepoužitá.
F39 –Nepoužitá.
F40 25
AZásuvka 230
V / 50 Hz.Tabulky pojistek

257
DS4_cs_Chap09_info-pratiques_ed03-2015
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru (na levé
straně).přístup k pojistkám
F Vycvakněte víko.
F V yměňte pojistku (viz příslušný odstavec).
F

P
o opravě víko velmi pečlivě uzavřete, aby
byla zaručena těsnost pojistkové skříňky.
pojistky v motorovém
prostoru
Praktick

DS4_cs_Chap09_info-pratiques_ed03-2015
Č. pojistkyHodnota Funkce
F19 30
ANízká / Vysoká rychlost stírání čelního skla.
F20 15


AČerpadlo ostřikovače skel vpředu a vzadu.
F21 20
AČerpadlo ostřikovače světlometů.
F22 15


AZvuková houkačka.
F23 15


ADálkové světlo vpravo.
F24 15


ADálkové světlo vlevo.
F27 5
APotkávací světlo vlevo.
F28 5
APotkávací světlo vpravo.
Tabulka pojistek
