CITROEN DS4 2016 Návod na použití (in Czech)

259
DS4_cs_Chap09_info-pratiques_ed03-2015

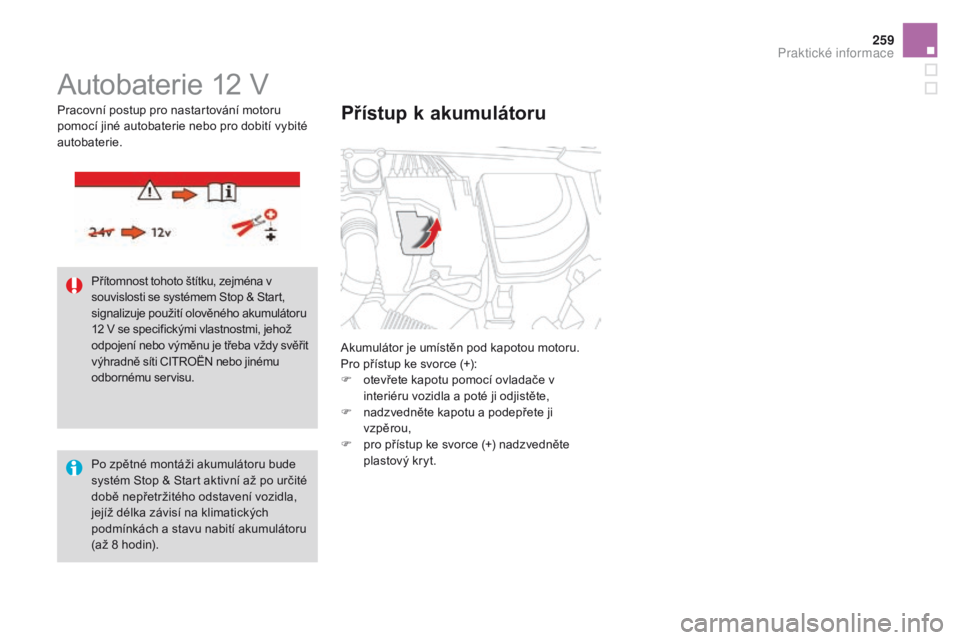

Autobaterie 12 V
Akumulátor je umístěn pod kapotou motoru.
Pro přístup ke svorce (+):
F
o
tevřete kapotu pomocí ovladače v
interiéru vozidla a poté ji odjistěte,
F

n
adzvedněte kapotu a podepřete ji
vzpěrou,
F

p
ro přístup ke svorce (+) nadzvedněte
plastový kryt.
přístup k akumulátoru
Po zpětné montáži akumulátoru bude
systém Stop & Start aktivní až po určité
době nepřetržitého odstavení vozidla,
jejíž délka závisí na klimatických
podmínkách a stavu nabití akumulátoru
(až 8
hodin).
Přítomnost tohoto štítku, zejména v
souvislosti se systémem Stop & Start,
signalizuje použití olověného akumulátoru
12
V se specifickými vlastnostmi, jehož
odpojení nebo výměnu je třeba vždy svěřit
výhradně síti CITROËN nebo jinému
odbornému servisu.
Pracovní postup pro nastartování motoru
pomocí jiné autobaterie nebo pro dobití vybité
autobaterie.
Praktick

DS4_cs_Chap09_info-pratiques_ed03-2015

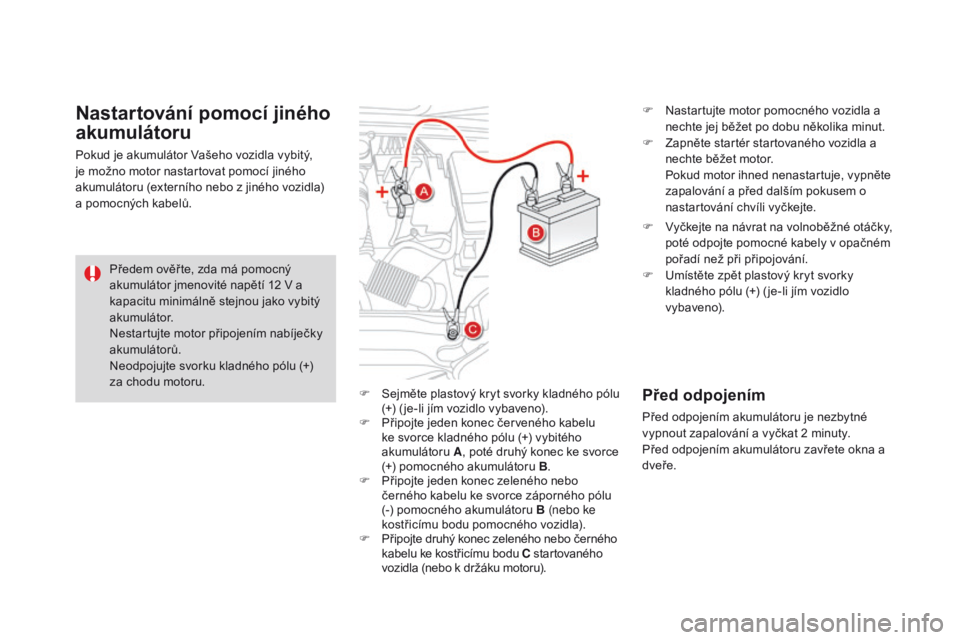

F Sejměte plastový kryt svorky kladného pólu (+) ( je-li jím vozidlo vybaveno).
F

P
řipojte jeden konec červeného kabelu
ke svorce kladného pólu (+) vybitého
akumulátoru A, poté druhý konec ke svorce
(+) pomocného akumulátoru
b
.
F


P
řipojte jeden konec zeleného nebo
černého kabelu ke svorce záporného pólu
(-) pomocného akumulátoru
b (nebo ke
kostřicímu bodu pomocného vozidla).
F
P

řipojte druhý konec zeleného nebo černého
kabelu ke kostřicímu bodu C startovaného
vozidla (nebo k držáku motoru). F

N
astartujte motor pomocného vozidla a
nechte jej běžet po dobu několika minut.
F
Z
apněte startér startovaného vozidla a
nechte běžet motor.
P
okud motor ihned nenastartuje, vypněte
zapalování a před dalším pokusem o
nastartování chvíli vyčkejte.
Nastartování pomocí jiného
akumulátoru
Předem ověř te, zda má pomocný
akumulátor jmenovité napětí 12 V a
kapacitu minimálně stejnou jako vybitý
akumulátor.
Nestartujte motor připojením nabíječky
akumulátorů.
Neodpojujte svorku kladného pólu (+)
za chodu motoru.
před odpojením
Před odpojením akumulátoru je nezbytné
vypnout zapalování a vyčkat 2 minuty.
Před odpojením akumulátoru zavřete okna a
dveře.
Pokud je akumulátor Vašeho vozidla vybitý,
je možno motor nastartovat pomocí jiného
akumulátoru (externího nebo z jiného vozidla)
a pomocných kabelů.
F
V
yčkejte na návrat na volnoběžné otáčky,
poté odpojte pomocné kabely v opačném
pořadí než při připojování.
F
U
místěte zpět plastový kryt svorky
kladného pólu (+) ( je-li jím vozidlo
v y bave n o).

261
DS4_cs_Chap09_info-pratiques_ed03-2015

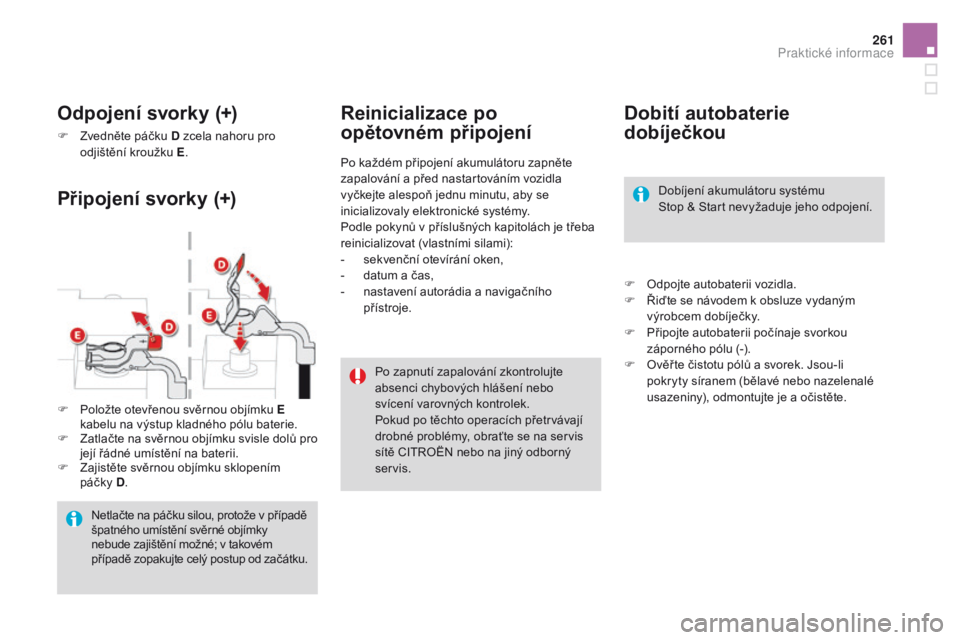

dobití autobaterie
dob íječkou
F Odpojte autobaterii vozidla.
F
Ř iďte se návodem k obsluze vydaným
výrobcem dobíječky.
F

P
řipojte autobaterii počínaje svorkou
záporného pólu (-).
F

O
věř te čistotu pólů a svorek. Jsou-li
pokryty síranem (bělavé nebo nazelenalé
usazeniny), odmontujte je a očistěte. Dobíjení akumulátoru systému
Stop & Start nevyžaduje jeho odpojení.
Reinicializace po
opětovném připojení
Po každém připojení akumulátoru zapněte
zapalování a před nastartováním vozidla
vyčkejte alespoň jednu minutu, aby se
inicializovaly elektronické systémy.
Podle pokynů v příslušných kapitolách je třeba
reinicializovat (vlastními silami):
-

s
ekvenční otevírání oken,
-

d
atum a čas,
-

n
astavení autorádia a navigačního
přístroje.
Po zapnutí zapalování zkontrolujte
absenci chybových hlášení nebo
svícení varovných kontrolek.
Pokud po těchto operacích přetrvávají
drobné problémy, obraťte se na servis
sítě CITROËN nebo na jiný odborný
servis.
F

P

oložte otevřenou svěrnou objímku E
kabelu na výstup kladného pólu baterie.
F

Z

atlačte na svěrnou objímku svisle dolů pro
její řádné umístění na baterii.
F

Z

ajistěte svěrnou objímku sklopením
páčky
d
.
připojení svorky (+)
od
pojení svorky (+)
F Zvedněte páčku
d zcela nahoru pro
odjištění kroužku E .
Netlačte na páčku silou, protože v
případě
špatného umístění svěrné objímky
nebude zajištění možné; v
takovém
případě zopakujte celý postup od začátku.
Praktick

DS4_cs_Chap09_info-pratiques_ed03-2015

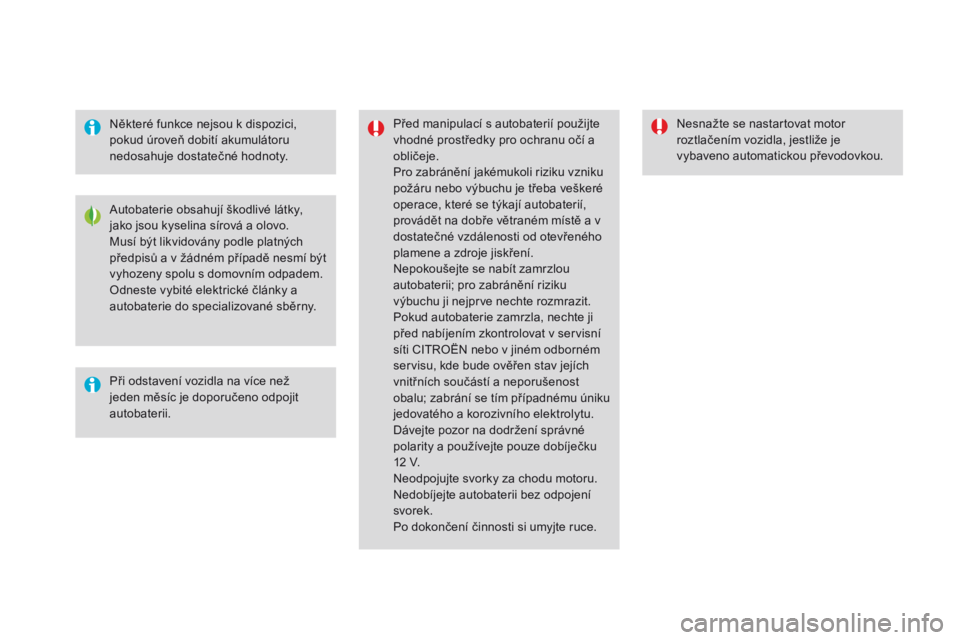

Některé funkce nejsou k dispozici,
pokud úroveň dobití akumulátoru
nedosahuje dostatečné hodnoty.Před manipulací s autobaterií použijte
vhodné prostředky pro ochranu očí a
obličeje.
Pro zabránění jakémukoli riziku vzniku
požáru nebo výbuchu je třeba veškeré
operace, které se týkají autobaterií,
provádět na dobře větraném místě a v
dostatečné vzdálenosti od otevřeného
plamene a zdroje jiskření.
Nepokoušejte se nabít zamrzlou
autobaterii; pro zabránění riziku
výbuchu ji nejprve nechte rozmrazit.
Pokud autobaterie zamrzla, nechte ji
před nabíjením zkontrolovat v servisní
síti CITROËN nebo v jiném odborném
servisu, kde bude ověřen stav jejích
vnitřních součástí a neporušenost
obalu; zabrání se tím případnému úniku
jedovatého a korozivního elektrolytu.
Dávejte pozor na dodržení správné
polarity a používejte pouze dobíječku
12
V.
Neodpojujte svorky za chodu motoru.
Nedobíjejte autobaterii bez odpojení
svorek.
Po dokončení činnosti si umyjte ruce.
Při odstavení vozidla na více než
jeden měsíc je doporučeno odpojit
autobaterii. Autobaterie obsahují škodlivé látky,
jako jsou kyselina sírová a olovo.
Musí být likvidovány podle platných
předpisů a v žádném případě nesmí být
vyhozeny spolu s domovním odpadem.
Odneste vybité elektrické články a
autobaterie do specializované sběrny. Nesnažte se nastartovat motor
roztlačením vozidla, jestliže je
vybaveno automatickou převodovkou.

263
DS4_cs_Chap09_info-pratiques_ed03-2015

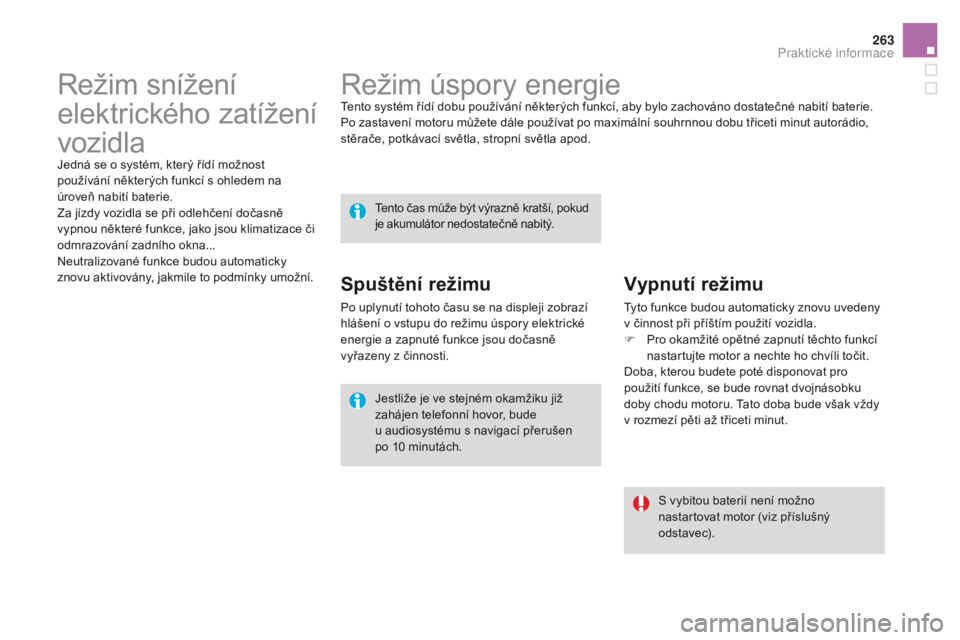

Režim úspory energieTento systém řídí dobu používání některých funkcí, aby bylo zachováno dostatečné nabití baterie.
Po zastavení motoru můžete dále používat po maximální souhrnnou dobu třiceti minut autorádio,
stěrače, potkávací světla, stropní světla apod.Tento čas může být výrazně kratší, pokud
je akumulátor nedostatečně nabitý.
S vybitou baterií není možno
nastartovat motor (viz příslušný
odst avec).
Jestliže je ve stejném okamžiku již
zahájen telefonní hovor, bude
u audiosystému s navigací přerušen
po 10
minutách.
spuštění režimu
Po uplynutí tohoto času se na displeji zobrazí
hlášení o vstupu do režimu úspory elektrické
energie a zapnuté funkce jsou dočasně
vyřazeny z činnosti.
Vypnutí režimu
Tyto funkce budou automaticky znovu uvedeny
v činnost při příštím použití vozidla.
F
P
ro okamžité opětné zapnutí těchto funkcí
nastartujte motor a nechte ho chvíli točit.
Doba, kterou budete poté disponovat pro
použití funkce, se bude rovnat dvojnásobku
doby chodu motoru. Tato doba bude však vždy
v rozmezí pěti až třiceti minut.
Režim snížení
elektrického zatížení
vozidla
Jedná se o systém, který řídí možnost
používání některých funkcí s ohledem na
úroveň nabití baterie.
Za jízdy vozidla se při odlehčení dočasně
vypnou některé funkce, jako jsou klimatizace či
odmrazování zadního okna...
Neutralizované funkce budou automaticky
znovu aktivovány, jakmile to podmínky umožní.
Praktick

DS4_cs_Chap09_info-pratiques_ed03-2015

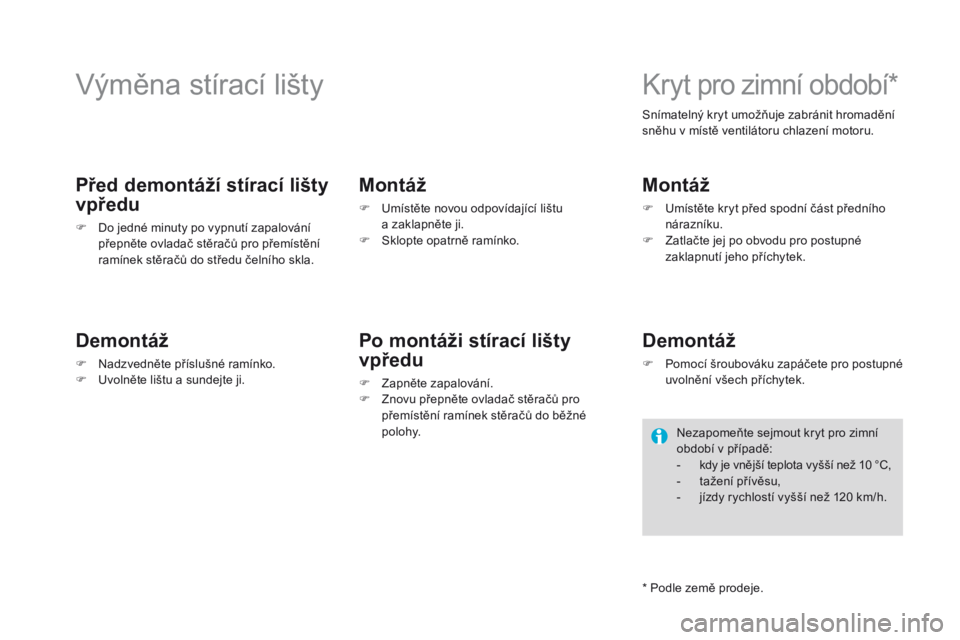

Výměna stírací lišty
před demontáží stírací lišty
vpředu
F Do jedné minuty po vypnutí zapalování přepněte ovladač stěračů pro přemístění
ramínek stěračů do středu čelního skla.
demontáž
F Nadzvedněte příslušné ramínko.
F U volněte lištu a sundejte ji.
Montáž
F Umístěte novou odpovídající lištu a zaklapněte ji.
F

Sk
lopte opatrně ramínko.
po montáži stírací lišty
vpředu
F Zapněte zapalování.
F Z novu přepněte ovladač stěračů pro
přemístění ramínek stěračů do běžné
polohy.
Kryt pro zimní období*
Montáž
F Umístěte kryt před spodní část předního nárazníku.
F

Z
atlačte jej po obvodu pro postupné
zaklapnutí jeho příchytek.
demontáž
F Pomocí šroubováku zapáčete pro postupné uvolnění všech příchytek.
Nezapomeňte sejmout kryt pro zimní
období v případě:
-
k

dy je vnější teplota vyšší než 10 °C,
-

t
ažení přívěsu,
-

j
ízdy rychlostí vyšší než 120 km/h.
Snímatelný kryt umožňuje zabránit hromadění
sněhu v místě ventilátoru chlazení motoru.
* Podle země prodeje.

265
DS4_cs_Chap09_info-pratiques_ed03-2015

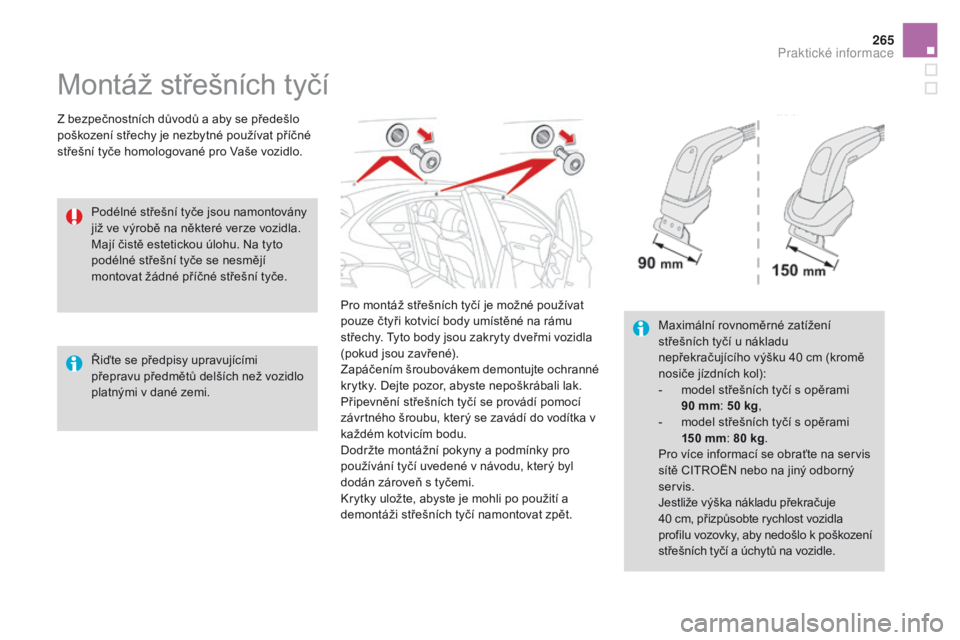

Montáž střešních tyčí
Z bezpečnostních důvodů a aby se předešlo
poškození střechy je nezbytné používat příčné
střešní tyče homologované pro Vaše vozidlo.Pro montáž střešních tyčí je možné používat
pouze čtyři kotvicí body umístěné na rámu
střechy. Tyto body jsou zakryty dveřmi vozidla
(pokud jsou zavřené).
Zapáčením šroubovákem demontujte ochranné
krytky. Dejte pozor, abyste nepoškrábali lak.
Připevnění střešních tyčí se provádí pomocí
závrtného šroubu, který se zavádí do vodítka v
každém kotvicím bodu.
Dodržte montážní pokyny a podmínky pro
používání tyčí uvedené v návodu, který byl
dodán zároveň s tyčemi.
Krytky uložte, abyste je mohli po použití a
demontáži střešních tyčí namontovat zpět. Maximální rovnoměrné zatížení
střešních tyčí u nákladu
nepřekračujícího výšku 40
cm (kromě
nosiče jízdních kol):
-

m
odel střešních tyčí s opěrami
90
mm: 50
kg,
-

m
odel střešních tyčí s opěrami
150
mm: 80
kg.
Pro více informací se obraťte na servis
sítě CITROËN nebo na jiný odborný
servis.
Jestliže výška nákladu překračuje
40
cm, přizpůsobte rychlost vozidla
profilu vozovky, aby nedošlo k poškození
střešních tyčí a úchytů na vozidle.
Řiďte se předpisy upravujícími
přepravu předmětů delších než vozidlo
platnými v dané zemi. Podélné střešní tyče jsou namontovány
již ve výrobě na některé verze vozidla.
Mají čistě estetickou úlohu. Na tyto
podélné střešní tyče se nesmějí
montovat žádné příčné střešní tyče.
Praktick

DS4_cs_Chap09_info-pratiques_ed03-2015

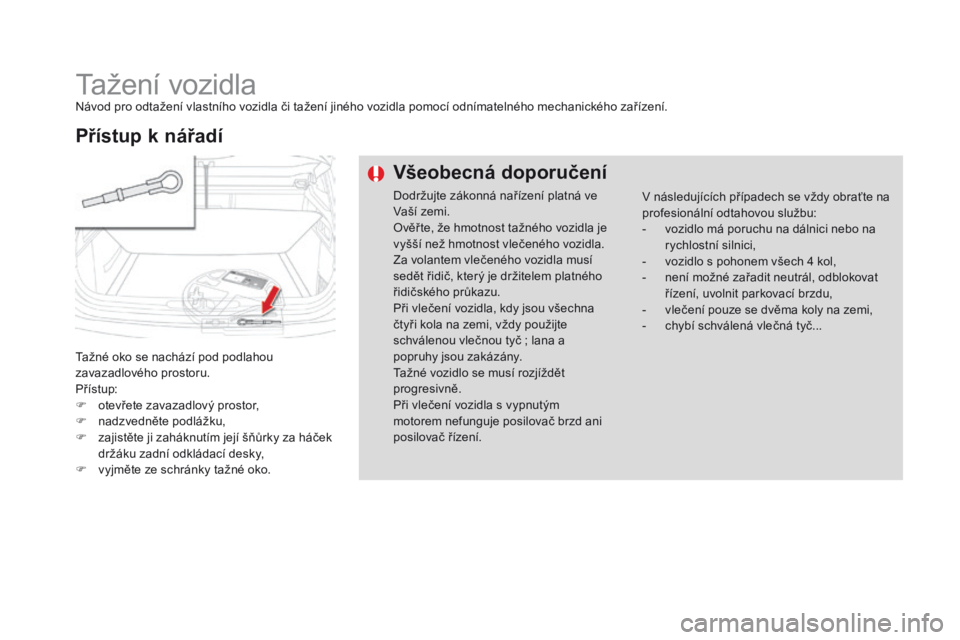

Tažení vozidlaNávod pro odtažení vlastního vozidla či tažení jiného vozidla pomocí odnímatelného mechanického zařízení.
Tažné oko se nachází pod podlahou
zavazadlového prostoru.
Přístup:
F
o
tevřete zavazadlový prostor,
F

n
adzvedněte podlážku,
F

z
ajistěte ji zaháknutím její šňůrky za háček
držáku zadní odkládací desky,
F

v
yjměte ze schránky tažné oko.
přístup k nářadí Všeobecná doporučení
Dodržujte zákonná nařízení platná ve
Vaší zemi.
Ověř te, že hmotnost tažného vozidla je
vyšší než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí
sedět řidič, který je držitelem platného
řidičského průkazu.
Při vlečení vozidla, kdy jsou všechna
čtyři kola na zemi, vždy použijte
schválenou vlečnou tyč ; lana a
popruhy jsou zakázány.
Tažné vozidlo se musí rozjíždět
progresivně.
Při vlečení vozidla s vypnutým
motorem nefunguje posilovač brzd ani
posilovač řízení. V následujících případech se vždy obraťte na
profesionální odtahovou službu:
-

v
ozidlo má poruchu na dálnici nebo na
rychlostní silnici,
-

v
ozidlo s pohonem všech 4 kol,
-

n
ení možné zařadit neutrál, odblokovat
řízení, uvolnit parkovací brzdu,
-

v
lečení pouze se dvěma koly na zemi,
-

c
hybí schválená vlečná tyč...

267
DS4_cs_Chap09_info-pratiques_ed03-2015

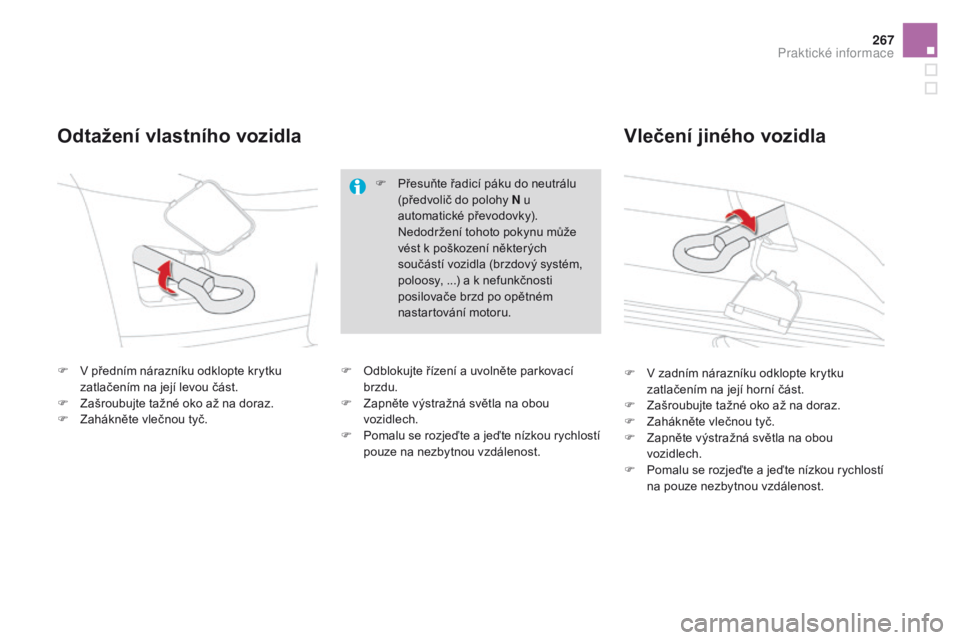

F V předním nárazníku odklopte krytku zatlačením na její levou část.
F

Z
ašroubujte tažné oko až na doraz.
F

Z
ahákněte vlečnou tyč.
odtažení vlastního vozidla Vlečení jiného vozidla
F Přesuňte řadicí páku do neutrálu
(předvolič do polohy N u
automatické převodovky).
N

edodržení tohoto pokynu může
vést k poškození některých
součástí vozidla (brzdový systém,
poloosy, ...) a k nefunkčnosti
posilovače brzd po opětném
nastartování motoru.
F

O

dblokujte řízení a uvolněte parkovací
brzdu.
F

Z

apněte výstražná světla na obou
vozidlech.
F

P

omalu se rozjeďte a jeďte nízkou rychlostí
pouze na nezbytnou vzdálenost. F

V z
adním nárazníku odklopte krytku
zatlačením na její horní část.
F

Z
ašroubujte tažné oko až na doraz.
F

Z
ahákněte vlečnou tyč.
F

Z
apněte výstražná světla na obou
vozidlech.
F

P
omalu se rozjeďte a jeďte nízkou rychlostí
na pouze nezbytnou vzdálenost.
Praktick

DS4_cs_Chap09_info-pratiques_ed03-2015

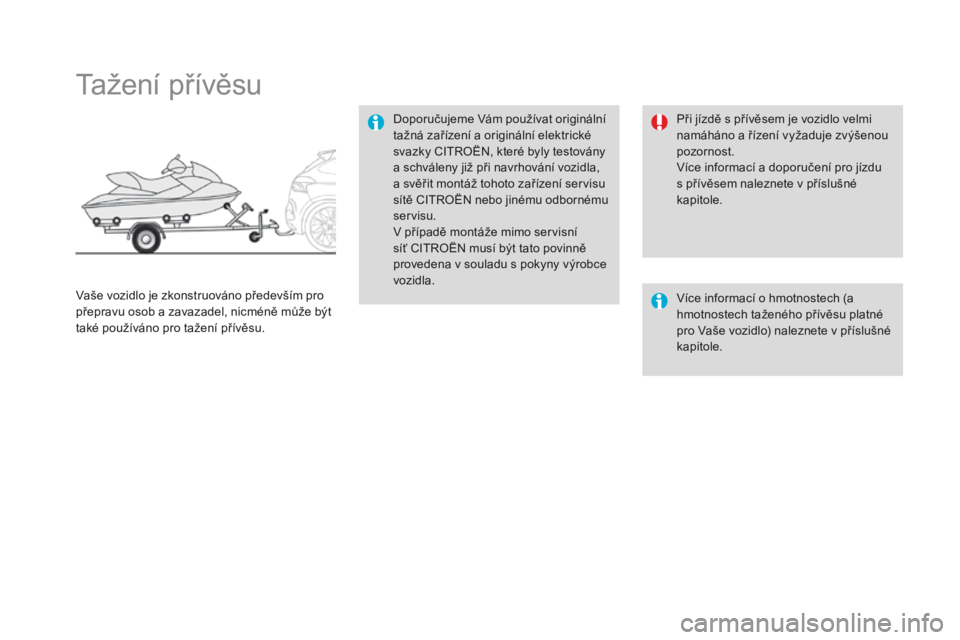

Tažení přívěsu
Doporučujeme Vám používat originální
tažná zařízení a originální elektrické
svazky CITROËN, které byly testovány
a schváleny již při navrhování vozidla,
a svěřit montáž tohoto zařízení servisu
sítě CITROËN nebo jinému odbornému
servisu.
V případě montáže mimo servisní
síť CITROËN musí být tato povinně
provedena v souladu s pokyny výrobce
vozidla.
Vaše vozidlo je zkonstruováno především pro
přepravu osob a zavazadel, nicméně může být
také používáno pro tažení přívěsu. Při jízdě s přívěsem je vozidlo velmi
namáháno a řízení vyžaduje zvýšenou
pozornost.
Více informací a doporučení pro jízdu
s přívěsem naleznete v příslušné
kapitole.
Více informací o hmotnostech (a
hmotnostech taženého přívěsu platné
pro Vaše vozidlo) naleznete v příslušné
kapitole.
