CITROEN DS4 2016 Návod na použití (in Czech)

289
DS4_cs_Chap10_verifications_ed03-2015

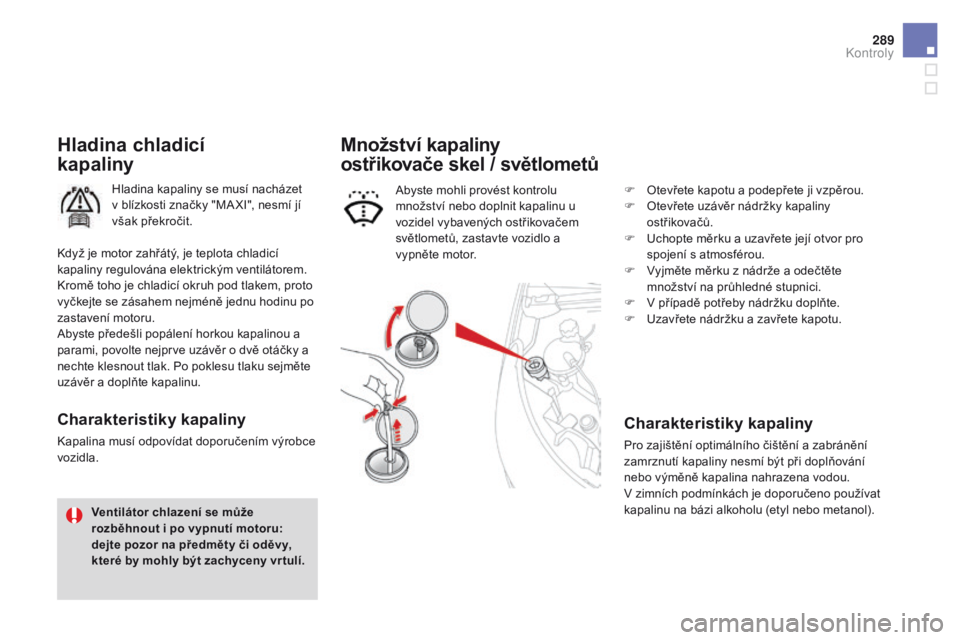

Hladina chladicí
kapaliny
Hladina kapaliny se musí nacházet
v blízkosti značky "MA XI", nesmí jí
však překročit.
Charakteristiky kapaliny
Kapalina musí odpovídat doporučením výrobce
vozidla. Abyste mohli provést kontrolu
množství nebo doplnit kapalinu u
vozidel vybavených ostřikovačem
světlometů, zastavte vozidlo a
vypněte motor.
Množství kapaliny
ostřikovače skel / světlometů
Ventilátor chlazení se může
rozběhnout i po vypnutí motoru:
dejte pozor na předměty či oděvy,
které by mohly být zachyceny vr tulí.
Když je motor zahřátý, je teplota chladicí
kapaliny regulována elektrickým ventilátorem.
Kromě toho je chladicí okruh pod tlakem, proto
vyčkejte se zásahem nejméně jednu hodinu po
zastavení motoru.
Abyste předešli popálení horkou kapalinou a
parami, povolte nejprve uzávěr o dvě otáčky a
nechte klesnout tlak. Po poklesu tlaku sejměte
uzávěr a doplňte kapalinu.
F
O
tevřete kapotu a podepřete ji vzpěrou.
F
O
tevřete uzávěr nádržky kapaliny
ostřikovačů.
F
U
chopte měrku a uzavřete její otvor pro
spojení s atmosférou.
F
V
yjměte měrku z nádrže a odečtěte
množství na průhledné stupnici.
F
V p
řípadě potřeby nádržku doplňte.
F
U
zavřete nádržku a zavřete kapotu.
Charakteristiky kapaliny
Pro zajištění optimálního čištění a zabránění
zamrznutí kapaliny nesmí být při doplňování
nebo výměně kapalina nahrazena vodou.
V zimních podmínkách je doporučeno používat
kapalinu na bázi alkoholu (etyl nebo metanol).
Kontroly

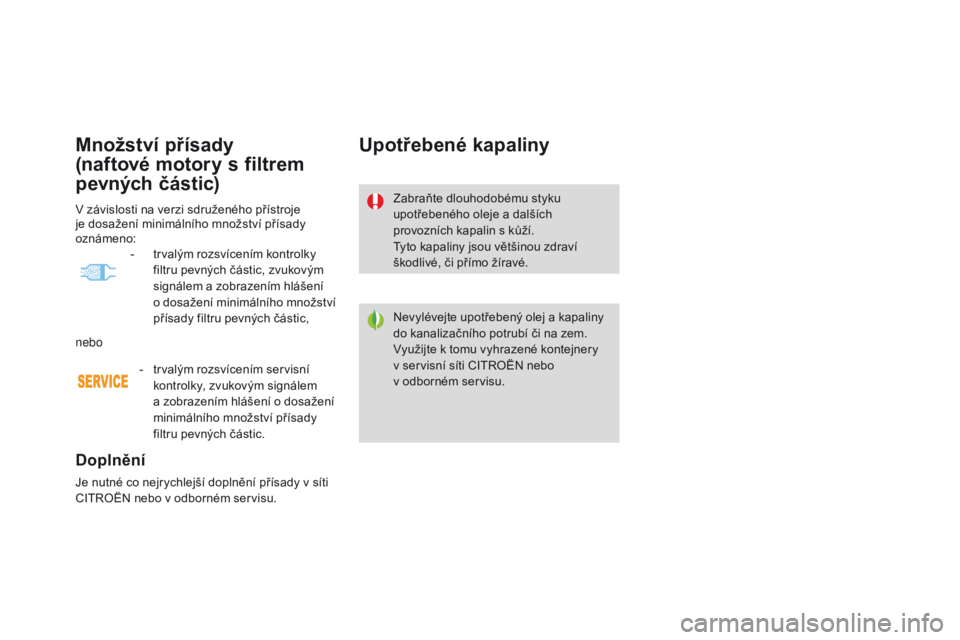

Množství přísady
(naftové motory s filtrem
pevných částic)
doplnění
Je nutné co nejrychlejší doplnění přísady v síti
CITROËN nebo v odborném servisu.
Upotřebené kapaliny
Zabraňte dlouhodobému styku
upotřebeného oleje a dalších
provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví
škodlivé, či přímo žíravé.
Nevylévejte upotřebený olej a kapaliny
do kanalizačního potrubí či na zem.
Využijte k tomu vyhrazené kontejnery
v servisní síti CITROËN nebo
v odborném servisu.
V závislosti na verzi sdruženého přístroje
je dosažení minimálního množství přísady
oznámeno:
-

t

rvalým rozsvícením kontrolky
filtru pevných částic, zvukovým
signálem a zobrazením hlášení
o dosažení minimálního množství
přísady filtru pevných částic,
nebo
-

t

rvalým rozsvícením servisní
kontrolky, zvukovým signálem
a zobrazením hlášení o dosažení
minimálního množství přísady
filtru pevných částic.

291
DS4_cs_Chap10_verifications_ed03-2015

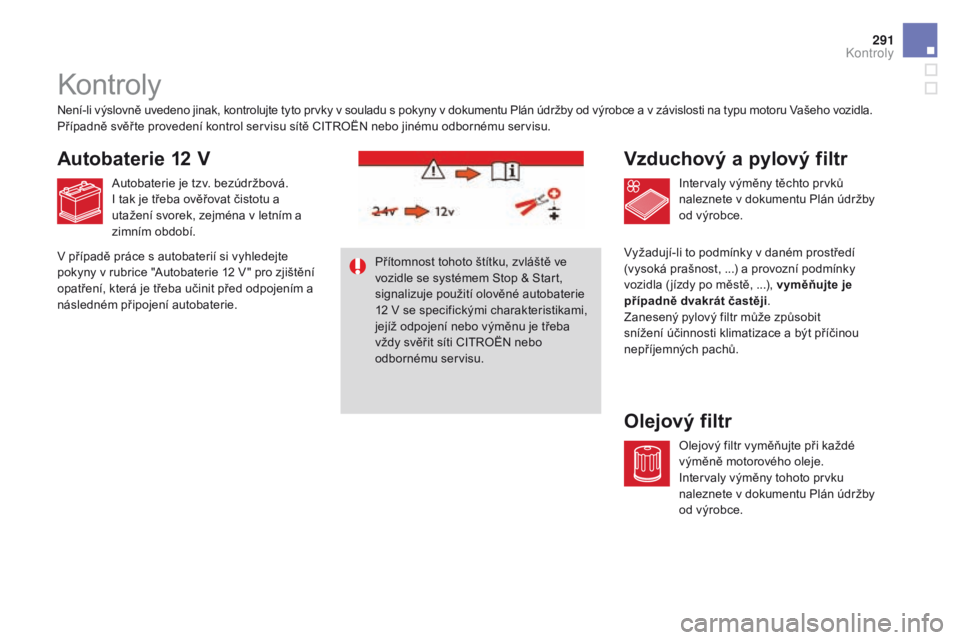

Kontroly
Vzduchový a pylový filtr
ol
ejový filtr
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v souladu s pokyny v dokumentu Plán údržby od výrobce a v závislosti na typu motoru Vašeho vozidla.
Případně svěř te provedení kontrol servisu sítě CITROËN nebo jinému odbornému servisu. Intervaly výměny těchto prvků
naleznete v dokumentu Plán údržby
od výrobce.
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Intervaly výměny tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Přítomnost tohoto štítku, zvláště ve
vozidle se systémem Stop & Start,
signalizuje použití olověné autobaterie
12
V se specifickými charakteristikami,
jejíž odpojení nebo výměnu je třeba
vždy svěřit síti CITROËN nebo
odbornému servisu.
Autobaterie 12 V
V případě práce s autobaterií si vyhledejte
pokyny v rubrice "Autobaterie 12 V " pro zjištění
opatření, která je třeba učinit před odpojením a
následném připojení autobaterie. Autobaterie je tzv. bezúdržbová.
I tak je třeba ověřovat čistotu a
utažení svorek, zejména v letním a
zimním období.
Vyžadují-li to podmínky v daném prostředí
(vysoká prašnost, ...) a provozní podmínky
vozidla ( jízdy po městě, ...), vyměňujte je
případně dvakrát častěji.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být příčinou
nepříjemných pachů.
Kontroly

Filtr pevných částic (naftový motor)
U nového vozidla může být několik
prvních regenerací filtru pevných částic
doprovázeno zápachem spáleniny;
je to normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při zrychlení zpozorovat
emise vodních par z výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.
Mechanická převodovka
Převodovka je tzv. bezúdržbová
(výměna oleje se neprovádí).
Intervaly kontrol tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
V závislosti na verzi přístrojové desky je počátek
zanesení filtru pevných částic oznámen:
-

d

očasným rozsvícením servisní
kontrolky, zvukovým signálem
a zobrazením hlášení o riziku
zanesení filtru pevných částic.
-

t

rvalým rozsvícením kontrolky
filtru pevných částic, zvukovým
signálem a zobrazením hlášení
o riziku zanesení filtru pevných
částic,
nebo
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60

km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, vyhledejte
odstavec „Hladina aditiv“.
Automatická
převodovka
Převodovka je tzv. bezúdržbová
(výměna oleje se neprovádí).
Intervaly kontrol tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.

293
DS4_cs_Chap10_verifications_ed03-2015

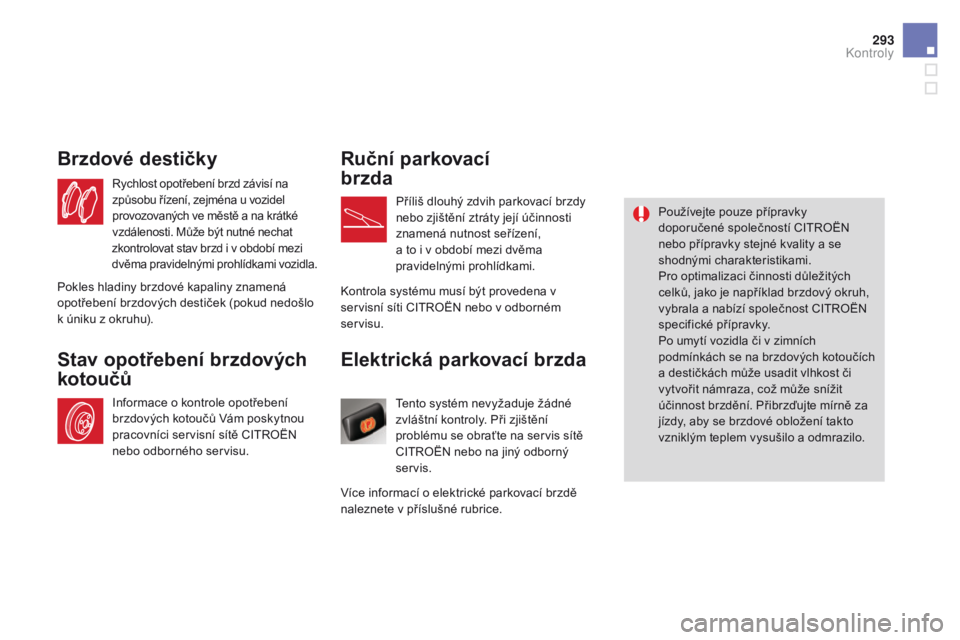

Elektrická parkovací brzda
Tento systém nevyžaduje žádné
zvláštní kontroly. Při zjištění
problému se obraťte na servis sítě
CITROËN nebo na jiný odborný
servis.Používejte pouze přípravky
doporučené společností CITROËN
nebo přípravky stejné kvality a se
shodnými charakteristikami.
Pro optimalizaci činnosti důležitých
celků, jako je například brzdový okruh,
vybrala a nabízí společnost CITROËN
specifické přípravky.
Po umytí vozidla či v zimních
podmínkách se na brzdových kotoučích
a destičkách může usadit vlhkost či
vytvořit námraza, což může snížit
účinnost brzdění. Přibrzďujte mírně za
jízdy, aby se brzdové obložení takto
vzniklým teplem vysušilo a odmrazilo.
stav opotřebení brzdových
kotoučů
Informace o kontrole opotřebení
brzdových kotoučů Vám poskytnou
pracovníci servisní sítě CITROËN
nebo odborného servisu.
Ruční parkovací

brzda
Příliš dlouhý zdvih parkovací brzdy
nebo zjištění ztráty její účinnosti
znamená nutnost seřízení,
a to i v období mezi dvěma
pravidelnými prohlídkami.
brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a na krátké
vzdálenosti. Může být nutné nechat
zkontrolovat stav brzd i v období mezi
dvěma pravidelnými prohlídkami vozidla.
Více informací o elektrické parkovací brzdě
naleznete v příslušné rubrice.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k úniku z okruhu).
Kontrola systému musí být provedena v
servisní síti CITROËN nebo v odborném
servisu.
Kontroly

Pokud je nádrž s aditivem AdBlue®
prázdná, zabrání legislativou
předepsané zařízení opětovnému
nastartování motoru.
Pokud dojde k závadě na systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy
Euro 6: Vaše vozidlo začne znečišťovat
životní prostředí.
V případě potvrzené závady na
systému SCR je třeba bez prodlení
navštívit servis sítě CITROËN nebo
jiný odborný servis: po ujetí 1

100

km
se automaticky aktivuje zařízení, které
zabrání novému nastartování motoru.

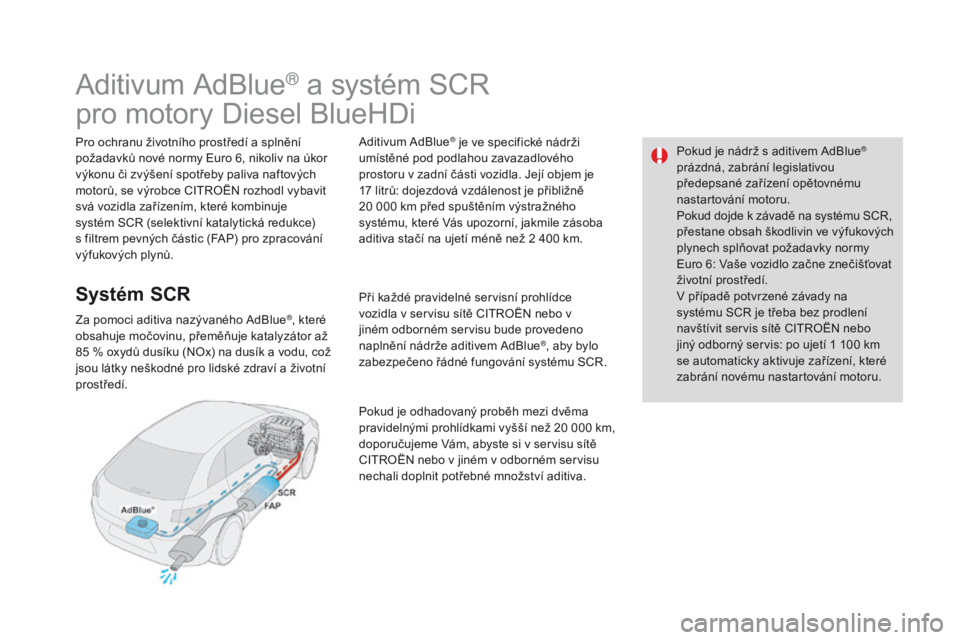

Aditivum AdBlue® a systém SCR
pro motory Diesel BlueHDi
Pro ochranu životního prostředí a splnění
požadavků nové normy Euro 6, nikoliv na úkor
výkonu či zvýšení spotřeby paliva naftových
motorů, se výrobce CITROËN rozhodl vybavit
svá vozidla zařízením, které kombinuje
systém SCR (selektivní katalytická redukce)
s filtrem pevných částic (FAP) pro zpracování
výfukových plynů.
systém s CR
Za pomoci aditiva nazývaného AdBlue®, které
obsahuje močovinu, přeměňuje katalyzátor až
85

% oxydů dusíku (NOx) na dusík a vodu, což
jsou látky neškodné pro lidské zdraví a životní
prostředí. Aditivum AdBlue
® je ve specifické nádrži
umístěné pod podlahou zavazadlového
prostoru v zadní části vozidla. Její objem je
17

litrů: dojezdová vzdálenost je přibližně
20

000

km před spuštěním výstražného
systému, které Vás upozorní, jakmile zásoba
aditiva stačí na ujetí méně než 2
400 km.
Při každé pravidelné servisní prohlídce
vozidla v servisu sítě CITROËN nebo v
jiném odborném servisu bude provedeno
naplnění nádrže aditivem AdBlue
®, aby bylo
zabezpečeno řádné fungování systému SCR.
Pokud je odhadovaný proběh mezi dvěma
pravidelnými prohlídkami vyšší než 20
000 km,
doporučujeme Vám, abyste si v servisu sítě
CITROËN nebo v jiném v odborném servisu
nechali doplnit potřebné množství aditiva.

295
DS4_cs_Chap10_verifications_ed03-2015
Povinné zařízení bránící nastartování
motoru se aktivuje automaticky, jakmile
je nádrž s aditivem AdBlue
® prázdná.

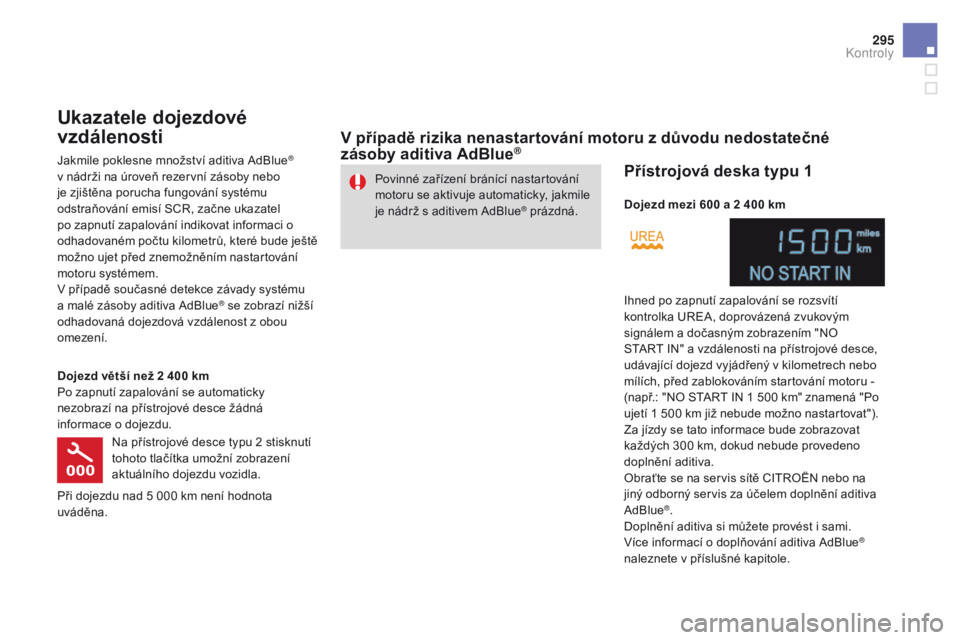

Ukazatele dojezdové
vzdálenosti
Jakmile poklesne množství aditiva AdBlue®
v nádrži na úroveň rezervní zásoby nebo
je zjištěna porucha fungování systému
odstraňování emisí SCR, začne ukazatel
po zapnutí zapalování indikovat informaci o
odhadovaném počtu kilometrů, které bude ještě
možno ujet před znemožněním nastartování
motoru systémem.
V případě současné detekce závady systému
a malé zásoby aditiva AdBlue
® se zobrazí nižší
odhadovaná dojezdová vzdálenost z obou
omezení.
V případě rizika nenastartování motoru z důvodu nedostatečné
zásoby aditiva Adbl ue®
dojezd větší než 2 400 km
Po zapnutí zapalování se automaticky
nezobrazí na přístrojové desce žádná
informace o dojezdu.
Na přístrojové desce typu 2
stisknutí
tohoto tlačítka umožní zobrazení
aktuálního dojezdu vozidla.
Při dojezdu nad 5
000 km není hodnota
uváděna.
přístrojová deska typu 1
dojezd mezi 600 a 2 400 km
Ihned po zapnutí zapalování se rozsvítí
kontrolka UREA, doprovázená zvukovým
signálem a dočasným zobrazením "NO
START IN" a vzdálenosti na přístrojové desce,
udávající dojezd vyjádřený v kilometrech nebo
mílích, před zablokováním startování motoru -
(např.: "NO START IN 1
500 km" znamená "Po
ujetí 1
500 km již nebude možno nastartovat").
Za jízdy se tato informace bude zobrazovat
každých 300
km, dokud nebude provedeno
doplnění aditiva.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis za účelem doplnění aditiva
AdBlue
®.
Doplnění aditiva si můžete provést i sami.
Více informací o doplňování aditiva AdBlue
®
naleznete v příslušné kapitole.
Kontroly

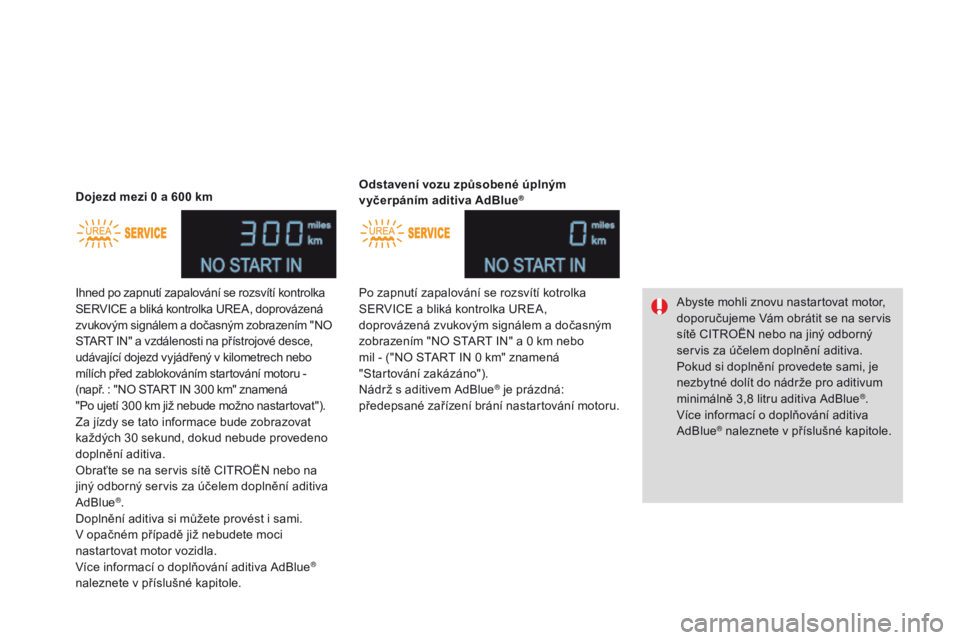

Ihned po zapnutí zapalování se rozsvítí kontrolka
SERVICE a bliká kontrolka UREA, doprovázená
zvukovým signálem a dočasným zobrazením "NO
START IN" a vzdálenosti na přístrojové desce,
udávající dojezd vyjádřený v kilometrech nebo
mílích před zablokováním startování motoru -
(např. : "NO START IN 300
km" znamená
"Po ujetí 300
km již nebude možno nastartovat").
Za jízdy se tato informace bude zobrazovat
každých 30
sekund, dokud nebude provedeno
doplnění aditiva.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis za účelem doplnění aditiva
AdBlue
®.
Doplnění aditiva si můžete provést i sami.
V opačném případě již nebudete moci
nastartovat motor vozidla.
Více informací o doplňování aditiva AdBlue
®
naleznete v příslušné kapitole.
do

jezd mezi 0

a 600

km
Po zapnutí zapalování se rozsvítí kotrolka
SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a dočasným
zobrazením "NO START IN" a 0 km nebo
mil - ("NO START IN 0 km" znamená
"Startování zakázáno").
Nádrž s aditivem AdBlue
® je prázdná:
předepsané zařízení brání nastartování motoru.
od

stavení vozu způsobené úplným
vyčerpáním aditiva Ad
bl
ue
®
Abyste mohli znovu nastartovat motor,
doporučujeme Vám obrátit se na servis
sítě CITROËN nebo na jiný odborný
servis za účelem doplnění aditiva.
Pokud si doplnění provedete sami, je
nezbytné dolít do nádrže pro aditivum
minimálně 3,8
litru aditiva AdBlue
®.
Více informací o doplňování aditiva
AdBlue
® naleznete v příslušné kapitole.

297
DS4_cs_Chap10_verifications_ed03-2015
přístrojová deska typu 2
Ihned po zapnutí zapalování se rozsvítí
kontrolka UREA, doprovázená zvukovým
signálem a hlášením (např.: "Dolít aditiv.
antiemis. syst.: Zákaz startování za 1 500 km")
udávajícím dojezdovou vzdálenost, vyjádřenou
v kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat po ujetí
každých 300
km, dokud nebude provedeno
doplnění aditiva.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis za účelem doplnění aditiva
AdBlue
®.
Doplnění aditiva si můžete provést i sami.
Více informací o doplňování aditiva AdBlue
®
naleznete v příslušné rubrice.
do

jezdová vzdálenost mezi 600

a 2

400

km
Ihned po zapnutí zapalování se rozsvítí
kontrolka SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a hlášením
(např.: "Dolít aditiv. antiemis. syst.: Zákaz
startování za 600 km") udávajícím dojezdovou
vzdálenost, vyjádřenou v kilometrech nebo
mílích.
Za jízdy se bude hlášení zobrazovat každých
30 sekund, dokud nebude provedeno doplnění
aditiva.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis za účelem doplnění aditiva
AdBlue
®.
Doplnění aditiva si můžete provést i sami.
V opačném případě již nebudete moci
nastartovat motor vozidla. Po zapnutí zapalování se rozsvítí kotrolka
SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a hlášením
"Dolít aditiv. antiemis. syst.: Zákaz startování".
Nádrž s aditivem AdBlue
® je prázdná: zařízení
sledující dodržování předpisu zabrání
nastartování motoru.
Abyste mohli znovu nastartovat motor,
doporučujeme Vám obrátit se na servis
sítě CITROËN nebo na jiný odborný
servis za účelem doplnění aditiva.
Pokud si doplnění nádrže provádíte
sami, je nezbytné doplnit do nádrže
minimálně 3,8

litru aditiva AdBlue
®.
do

jezdová vzdálenost mezi 0

a 600

km
zá

vada způsobená úplným vyčerpáním
aditiva Ad
bl

ue
®
Více informací o doplňování aditiva AdBlue®
naleznete v příslušné rubrice.
Kontroly

V případě zjištění závady na systému omezování emisí škodlivin sCR
Zařízení bránící nastartování motoru se aktivuje automaticky po ujetí 1 100 km poté, kdy byla potvrzena závada systému omezování emisí
š kodlivin SCR. Co nejdříve nechte systém zkontrolovat v servisu sítě CITROËN nebo v jiném odborném servisu.
Rozsvítí se kontrolky UREA, SERVICE
a autodiagnostiky motoru, doprovázené
zvukovým signálem a zobrazením hlášení
"Závada antiemis. syst.".
Výstraha se spustí za jízdy, jakmile je porucha
funkce zjištěna poprvé, poté po zapnutí
zapalování při dalších jízdách, dokud příčina
závady přetrvává. V případě zjištění poruchy funkce
Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí v průběhu další
jízdy, po autodiagnostické kontrole
systému pro snižování emisí SCR. Pokud je závada systému SCR potvrzena
(po ujetí 50
km s trvale zobrazeným hlášením
oznamujícím poruchu funkce), rozsvítí se
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA. Kontrolky
jsou doprovázené zvukovým signálem a
dočasným zobrazením "NO START IN"
a číslicové hodnoty na přístrojové desce,
udávající dojezdovou vzdálenost, vyjádřenou
v kilometrech nebo mílích, do zablokování
startování motoru (např. : "NO START IN
600
km" znamená "Po ujetí 600 km již nebude
možno nastartovat").
př

i jízdě na povolenou vzdálenost
(mezi 1
100 km a 0 km)
Za jízdy se tato informace bude zobrazovat
každých 30
sekund, a to po dobu trvání poruchy
systému omezování emisí škodlivin SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na servis sítě CITROËN
nebo na jiný odborný servis.
V opačném případě již nebudete moci
nastartovat motor vozidla.
přístrojová deska typu 1
