169
DS4_fi_Chap07_securite_ed03-2015
Hätäjarrutustehostin
Tämän järjestelmän avulla saavutetaan
vaaratilanteessa nopeammin sopiva jarrupaine,
minkä seurauksena jarrutusmatka lyhenee.
Järjestelmän aktivointi
Järjestelmä laukeaa jarrupolkimen painuessa
nopeasti alas.
Tämän ansiosta jarrupolkimen vastus pienenee
ja jarrutus tehostuu.Paina jarrupoljinta voimakkaasti
ja yhtäjaksoisesti alas koko
hätäjarrutuksen ajan äläkä löysää
jarrupoljinta.
Ajonhallintajärjestelmät
Luistonesto (ASR) ja
dynaaminen ajovakauden
hallinta (C
dS
)
Luistonestojärjestelmä korjaa pyörien
liikkuvuutta siten, että pyörät eivät pääse
luisumaan. Järjestelmä vaikuttaa vetävien
pyörien jarruihin ja moottorin käyntinopeuteen.
Ajovakauden hallintajärjestelmä jarruttaa
joko yhtä tai useampaa pyörää ja moottorin
käyntinopeutta fysiikan lakien sallimissa
rajoissa, jotta auto pysyisi kuljettajan
haluamalla ajolinjalla.
Aktivointi
Järjestelmät aktivoituvat automaattisesti aina,
kun auto käynnistetään.
Ne käynnistyvät aina, kun auton pidossa tai
ajolinjassa on ongelmia.
Tämän osoitukseksi merkkivalo
vilkkuu näytössä.
Älykäs vetoluiston hallinta
("Snow motion")
Mallista riippuen autosi on varustettu
älykkäällä vetoluiston hallintajärjestelmällä ,
joka parantaa liikkuvuutta lumisissa
olosuhteissa.
Järjestelmä tarkkailee heikkoja pito-olosuhteita,
jotka saattavat tehdä käynnistymisen ja auton
etenemisen vaikeaksi syvässä uudessa
lumessa tai tampatussa lumessa.
Näissä tilanteissa älykäs vetoluiston
hallintajärjestelmä säätelee etupyörien
luistoa, jolla varmistetaan auton optimaalinen
ohjattavuus ja ajolinjan seuranta.
Pidon ollessa huono on erittäin
suositeltavaa käyttää talvirenkaita.
(Suomessa on talvirengaspakko ajalla
joulukuu, tammikuu ja helmikuu.)
Turvallisuus

Järjestelmien poiskytkentä
Erittäin vaikeissa olosuhteissa (syvä lumi, muta
jne.), kun liikkeellelähtö on hankalaa, voi olla
tarpeen kytkeä hetkellisesti käytöstä pois nämä
järjestelmät, jotta pyörät voivat luistaa vapaasti
ja saada auton liikkeelle.
F
P
aina painiketta, joka on ohjauspyörän
lähellä.
Painikkeen merkkivalon syttyminen kertoo
näiden järjestelmien kytkeytymisestä pois
toiminnasta.
Järjestelmien kytkeminen
uudelleen käyttöön
Järjestelmät aktivoituvat uudelleen
automaattisesti aina sytytysvirran katkaisemisen
jälkeen sekä yli 50 km/h:n vauhdissa.
F

P
aina uudelleen painiketta järjestelmien
aktivoimiseksi käsin.
Toimintahäiriö
Ajolinjan hallintajärjestelmät parantavat
ajoturvallisuutta, jos kuljettajan
ajotapa on normaali. Järjestelmien
tarkoituksena ei ole saada ketään
ottamaan ylimääräisiä riskejä ja
ajamaan liian lujaa. Järjestelmän
toimintavarmuus taataan silloin, kun
noudatetaan valmistajan ohjeita, jotka
koskevat:
-

p
yöriä (renkaita ja vanteita),
-
ja

rrujärjestelmän osia,
-
jä

rjestelmän elektronisia osia,
-

a
sennus- ja huoltotoimenpiteitä.
Tarkastuta järjestelmät aina
törmäyksen jälkeen CITROËN-
verkostolla tai valtuutetulla korjaamolla.
Jos järjestelmissä ilmenee
toimintahäiriö, tämä merkkivalo
mittaristossa ja painikkeen
merkkivalo syttyvät. Tämän lisäksi
kuuluu merkkiääni ja näytölle
ilmestyy viesti.
Suosittelemme, että järjestelmät kytketään
toimintaan niin pian kuin mahdollista. Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.

171
DS4_fi_Chap07_securite_ed03-2015
Tu r v a v y ö t
Etuturvavyöt
Etuturvavöissä on pyrotekninen kiristin- ja
voimanrajoitinjärjestelmä.
Tämä järjestelmä parantaa turvallisuutta
etuistuimilla etu- ja sivutörmäyksissä.
Törmäyksen voimakkuuden mukaan
kiristinjärjestelmä kiristää vyöt heti ja painaa ne
näin tiukemmin istujan kehoa vasten.
Kiristimillä varustetut turvavyöt ovat
valmiustilassa heti sytytysvirran kytkemisen
jälkeen.
Voimanrajoitin vähentää vyön istujan
rintakehään kohdistamaa painettaja parantaa
näin turvavyön antamaa suojaa.
Lukitseminen
F Vedä hihnasta ja aseta solki lukkoon.
F T arkista lukkiutuminen vetämällä hihnasta.
Lukituksen avaaminen
F Paina lukon punaista painiketta.
F A nna turvavyön kelautua hitaasti.
Turvavyö lukitsematta -
merkkivalo mittaristossa
Kun sytytysvirta kytketään, eikä
kuljettaja ja/tai etumatkustaja
ole kytkenyt turvavyötään, tämä
mittaristossa oleva merkkivalo syttyy.
Korkeuden säätö
F Kun haluat laskea kiinnityskohtaa, purista kytkintä A ja liu'uta sitä alaspäin.
F

K
un haluat nostaa kiinnityskohtaa, liu'uta
kytkintä A ylöspäin.
Tämä merkkivalo vilkkuu ja voimistuva
merkkiääni kuuluu noin 20
km/h:n nopeudesta
lähtien kahden minuutin ajan. Kun kaksi
minuuttia on kulunut, tämä merkkivalo jää
palamaan siihen saakka, kunnes kuljettaja ja/
tai etumatkustaja lukitsee turvavyön.
Turvallisuus

Turvavyöt takana
Lukitseminen
F Vedä hihnasta ja aseta solki lukkoon.
F T arkista lukitus vetämällä hihnasta.
Lukituksen avaaminen
F Paina lukon punaista painiketta.
F A nnan turvavyön kelautua hitaasti.
F

K
un kyseessä on reunapaikan turvavyö,
nosta selkänojan yläosassa olevaa
pidikettä, jotta solki ei kolhi sivuverhoilua.
Kaikilla takapaikoilla on kolmipisteturvavyö,
reunapaikoilla lisäksi voimanrajoitin.
Turvavyö lukitsematta -
merkkivalojen näyttö
1. Kuljettajan turvavyö lukitsematta
2. E
tumatkustajan turvavyö lukitsematta
Turvavyön ja etumatkustajan etuturvatyynyn
merkkivalojen näytössä vastaava merkkivalo
1
tai 2 syttyy punaisena, samalla kuuluu
merkkiääni ja näyttöön tulee viesti, jos vyötä ei
ole lukittu tai se on avattu lukituksesta.

173
DS4_fi_Chap07_securite_ed03-2015
Turvavyön aukeamisen
merkkivalo mittaristossa
Tämä merkkivalo syttyy
mittaristossa, kun yksi tai useampi
takamatkustajista avaa turvavyönsä.
Turvavyön aukeamisen
merkkivalojen näyttö
3. Oikean takaturvavyön merkkivalo
4. K eskimmäisen takaturvavyön merkkivalo
5.
V

asemman takaturvavyön merkkivalo
Jos turvavyö ei ole kiinnitetty, kun sytytysvirta
kytketään, kun moottori on käynnissä tai kun
ajoneuvo liikkuu alle 20
km/h:n nopeudella,
vastaavat merkkivalot 3 , 4
ja 5 syttyvät ja
palavat noin 30
sekuntia punaisena.
Kun auto liikkuu yli 20
km/h:n nopeudella ja
takamatkustaja avaa turvavyön, vastaava
merkkivalo 3, 4
tai 5 syttyy ja palaa punaisena.
Samalla kuuluu merkkiääni ja näyttöön tulee
viesti.
Kun auton nopeus saavuttaa noin 20

km/h,
tämä merkkivalo vilkkuu ja samalla kuuluu
voimistuva merkkiääni noin kahden minuutin
ajan. Kahden minuutin kuluttua tämä
merkkivalo jää palamaan, kunnes yksi tai
useampi takamatkustaja on lukinnut turvavyön.
Turvallisuus

Ennen kuin kuljettaja lähtee ajamaan,
hänen tulee huolehtia siitä, että matkustajat
kiinnittävät turvavyönsä oikein.
Istuitpa millä paikalla tahansa autossa,
kiinnitä aina turvavyö myös lyhyitä matkoja
varten.
Kiinnitä turvavyöt aina omiin lukkoihinsa.
Muutoin ne eivät toimi täydellisesti.
Turvavöissä on kela, jonka avulla vyön
pituus säätyy automaattisesti itsellesi
sopivaksi. Kun vyötä ei käytetä, se kelautuu
automaattisesti sisään.
Varmista ennen ja jälkeen käytön, että
turvavyö on kelautunut kunnolla.
Vyön hihnan alaosan tulee sijoittua
mahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olkapään
kuopan kohdalle.
Keloissa on automaattinen
lukitusmekanismi, joka aktivoituu
törmäyksessä, hätäjarrutuksessa tai auton
ympäripyörähdyksessä. Lukituksen saa
purettua vetäisemällä lujasti hihnasta ja
päästämällä sitten irti, jolloin hihna kelautuu
helposti takaisin sisään.Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos matkustaja
on alle 12-vuotias tai pituudeltaan alle
150 cm.
Älä käytä samaa turvavyötä useamman
ihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.
Katso lisätietoja kohdasta "Lasten istuimet".

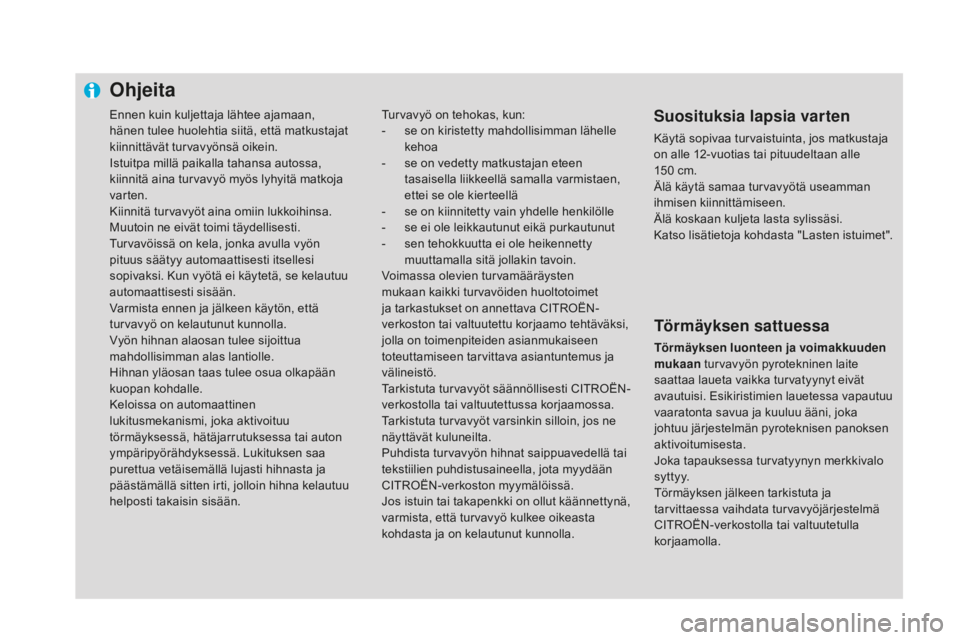

Ohjeita
Turvavyö on tehokas, kun:
- s e on kiristetty mahdollisimman lähelle
kehoa
-

s
e on vedetty matkustajan eteen
tasaisella liikkeellä samalla varmistaen,
ettei se ole kierteellä
-

s
e on kiinnitetty vain yhdelle henkilölle
-

s
e ei ole leikkautunut eikä purkautunut
-

s
en tehokkuutta ei ole heikennetty
muuttamalla sitä jollakin tavoin.
Voimassa olevien turvamääräysten
mukaan kaikki turvavöiden huoltotoimet
ja tarkastukset on annettava CITROËN-
verkoston tai valtuutettu korjaamo tehtäväksi,
jolla on toimenpiteiden asianmukaiseen
toteuttamiseen tarvittava asiantuntemus ja
välineistö.
Tarkistuta turvavyöt säännöllisesti CITROËN-
verkostolla tai valtuutettussa korjaamossa.
Tarkistuta turvavyöt varsinkin silloin, jos ne
näyttävät kuluneilta.
Puhdista turvavyön hihnat saippuavedellä tai
tekstiilien puhdistusaineella, jota myydään
CITROËN-verkoston myymälöissä.
Jos istuin tai takapenkki on ollut käännettynä,
varmista, että turvavyö kulkee oikeasta
kohdasta ja on kelautunut kunnolla.
Törmäyksen sattuessa
Törmäyksen luonteen ja voimakkuuden
mukaan turvavyön pyrotekninen laite
saattaa laueta vaikka turvatyynyt eivät
avautuisi. Esikiristimien lauetessa vapautuu
vaaratonta savua ja kuuluu ääni, joka
johtuu järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Joka tapauksessa turvatyynyn merkkivalo
syttyy.
Törmäyksen jälkeen tarkistuta ja
tarvittaessa vaihdata turvavyöjärjestelmä
CITROËN-verkostolla tai valtuutetulla
korjaamolla.

175
DS4_fi_Chap07_securite_ed03-2015

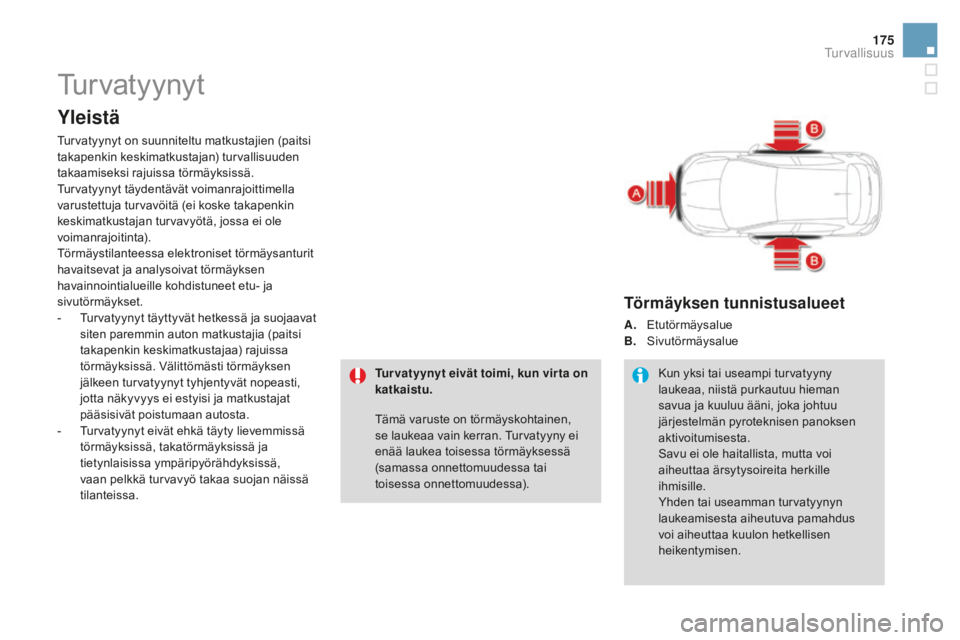

Turvatyynyt
Yleistä
Turvatyynyt on suunniteltu matkustajien (paitsi
takapenkin keskimatkustajan) turvallisuuden
takaamiseksi rajuissa törmäyksissä.
Turvatyynyt täydentävät voimanrajoittimella
varustettuja turvavöitä (ei koske takapenkin
keskimatkustajan turvavyötä, jossa ei ole
voimanrajoitinta).
Törmäystilanteessa elektroniset törmäysanturit
havaitsevat ja analysoivat törmäyksen
havainnointialueille kohdistuneet etu- ja
sivutörmäykset.
-
T
urvatyynyt täyttyvät hetkessä ja suojaavat
siten paremmin auton matkustajia (paitsi
takapenkin keskimatkustajaa) rajuissa
törmäyksissä. Välittömästi törmäyksen
jälkeen turvatyynyt tyhjentyvät nopeasti,
jotta näkyvyys ei estyisi ja matkustajat
pääsisivät poistumaan autosta.
-

T
urvatyynyt eivät ehkä täyty lievemmissä
törmäyksissä, takatörmäyksissä ja
tietynlaisissa ympäripyörähdyksissä,
vaan pelkkä turvavyö takaa suojan näissä
tilanteissa. Tur vatyynyt eivät toimi, kun vir ta on
katkaistu.
Tämä varuste on törmäyskohtainen,
se laukeaa vain kerran. Turvatyyny ei
enää laukea toisessa törmäyksessä
(samassa onnettomuudessa tai
toisessa onnettomuudessa).
Törmäyksen tunnistusalueet
A. Etutörmäysalue
B. Si
vutörmäysalue
Kun yksi tai useampi turvatyyny
laukeaa, niistä purkautuu hieman
savua ja kuuluu ääni, joka johtuu
järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Savu ei ole haitallista, mutta voi
aiheuttaa ärsytysoireita herkille
ihmisille.
Yhden tai useamman turvatyynyn
laukeamisesta aiheutuva pamahdus
voi aiheuttaa kuulon hetkellisen
heikentymisen.
Turvallisuus

Etuturvatyynyt
Järjestelmä, joka suojelee voimakkaassa
etutörmäyksessä kuljettajaa ja etumatkustajaa
sekä rajoittaa pään ja rintakehän
vammautumisen riskiä.
Kuljettajan turvatyyny sijaitsee ohjauspyörän
keskiössä ja etumatkustajan turvatyyny
kojelaudassa hansikaslokeron yläpuolella.Turvatyynyjen laukeaminen
Mikäli etumatkustajan turvatyynyn toimintaa ei
ole estetty, turvatyynyt laukeavat voimakkaassa
etutörmäyksessä, joka kohdistuu kokonaan tai
osittain etutörmäysalueelle A vaakatasossa
olevan auton pitkittäisakselin suuntaisesti
edestä taaksepäin.
Etuturvatyyny aukeaa etumatkustajan pään
sekä rintakehän alueen ja kojelaudan väliin,
kuljettajan puolella pään sekä rintakehän
alueen ja ohjauspyörän väliin ja vaimentaa
kehon iskeytymistä eteenpäin.

177
DS4_fi_Chap07_securite_ed03-2015

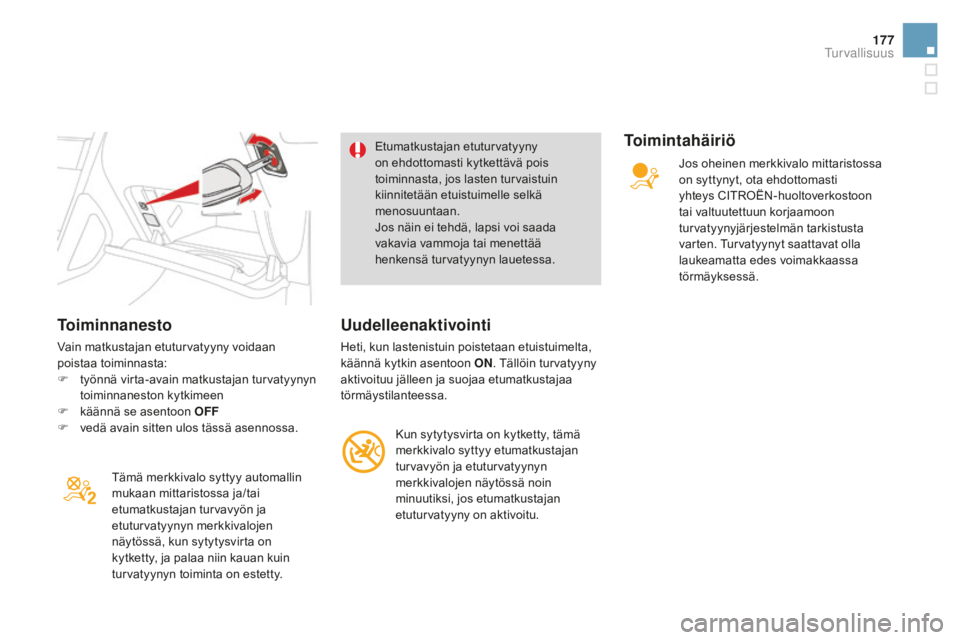

Toiminnanesto
Vain matkustajan etuturvatyyny voidaan
poistaa toiminnasta:
F
t
yönnä virta-avain matkustajan turvatyynyn
toiminnaneston kytkimeen
F

k
äännä se asentoon OFF
F

v
edä avain sitten ulos tässä asennossa.Tämä merkkivalo syttyy automallin
mukaan mittaristossa ja/tai
etumatkustajan turvavyön ja
etuturvatyynyn merkkivalojen
näytössä, kun sytytysvirta on
kytketty, ja palaa niin kauan kuin
turvatyynyn toiminta on estetty. Etumatkustajan etuturvatyyny
on ehdottomasti kytkettävä pois
toiminnasta, jos lasten turvaistuin
kiinnitetään etuistuimelle selkä
menosuuntaan.
Jos näin ei tehdä, lapsi voi saada
vakavia vammoja tai menettää
henkensä turvatyynyn lauetessa.
Uudelleenaktivointi
Heti, kun lastenistuin poistetaan etuistuimelta,
käännä kytkin asentoon ON
. Tällöin turvatyyny
aktivoituu jälleen ja suojaa etumatkustajaa
törmäystilanteessa.
Kun sytytysvirta on kytketty, tämä
merkkivalo syttyy etumatkustajan
turvavyön ja etuturvatyynyn
merkkivalojen näytössä noin
minuutiksi, jos etumatkustajan
etuturvatyyny on aktivoitu.
Toimintahäiriö
Jos oheinen merkkivalo mittaristossa
on syttynyt, ota ehdottomasti
yhteys CITROËN-huoltoverkostoon
tai valtuutettuun korjaamoon
turvatyynyjärjestelmän tarkistusta
varten. Turvatyynyt saattavat olla
laukeamatta edes voimakkaassa
törmäyksessä.
Turvallisuus

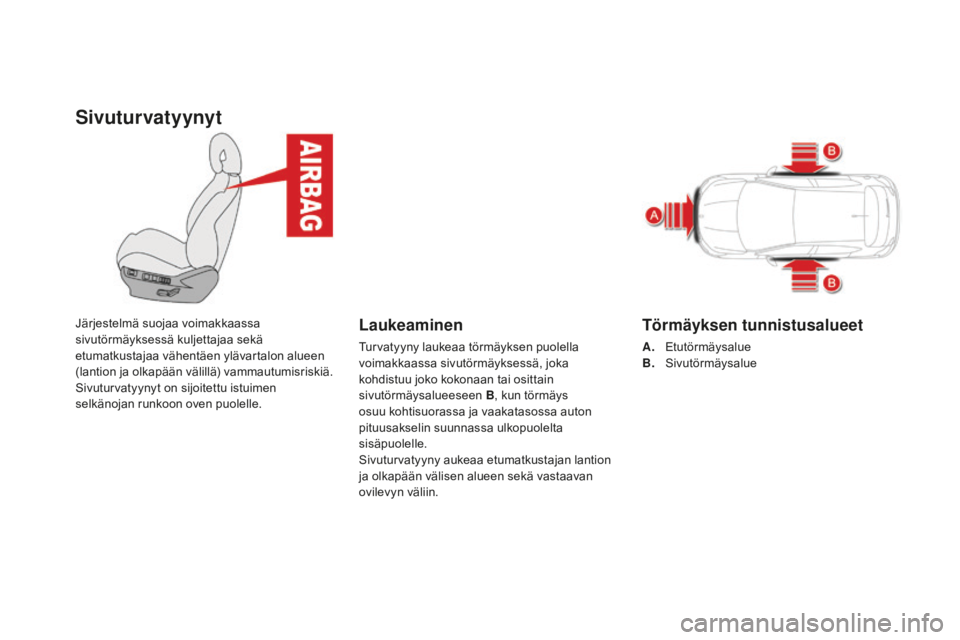

Sivuturvatyynyt
Järjestelmä suojaa voimakkaassa
sivutörmäyksessä kuljettajaa sekä
etumatkustajaa vähentäen ylävartalon alueen
(lantion ja olkapään välillä) vammautumisriskiä.
Sivuturvatyynyt on sijoitettu istuimen
selkänojan runkoon oven puolelle.Laukeaminen
Turvatyyny laukeaa törmäyksen puolella
voimakkaassa sivutörmäyksessä, joka
kohdistuu joko kokonaan tai osittain
sivutörmäysalueeseen B, kun törmäys
osuu kohtisuorassa ja vaakatasossa auton
pituusakselin suunnassa ulkopuolelta
sisäpuolelle.
Sivuturvatyyny aukeaa etumatkustajan lantion
ja olkapään välisen alueen sekä vastaavan
ovilevyn väliin.
Törmäyksen tunnistusalueet
A. Etutörmäysalue
B. Si vutörmäysalue
