adblue CITROEN DS4 2017 Eksploatavimo vadovas (in Lithuanian)

07
08
0609
3
DS4_lt_Chap00a_sommaire_ed01-2016
Gedimo kelyje atveju
184 Vairavimo patarimai
186
V
ariklio užvedimas ir išjungimas raktu
189
V

ariklio užvedimas ir sustabdymas su
berakte įlipimo ir užvedimo sistema
192
R

ankinis stovėjimo stabdys
193
E

lektrinis stovėjimo stabdys
197
R

ankinė pavarų dėžė
198
A

utomatinė pavarų dėžė
202
P

ajudėjimo į įkalnę pagalba
203
P

avaros perjungimo indikatorius
204
N

epakankamo padangų slėgio
nustatymas
206
"

Stop & Start"
209
N

etyčinio linijos kirtimo signalas
210
A

klų jų zonų stebėjimas
213
G

reičio nuorodų įsiminimas
215
G

reičio ribotuvas
218
G

reičio reguliatorius
221
P

astatymo pagalba
223
G

alinio vaizdo kamera 227 D
egalai
229
A

psauga nuo netinkamų degalų (dyzelinio v.)
231
Sn

iego grandinės
232
Ž

iemos uždanga
233
P

rikabinimo įtaisas su nuimamu be įrankio
kabliu
238
P

riekabos vilkimas
239
E

nergijos taupymo režimas
240
S

togo sijų uždėjimas
241
S

tiklo valytuvų šluostiklio pakeitimas
242
V

ariklio gaubtas
243
B

enzininio variklio skyrius
244
D

yzelinio variklio skyrius
245
L

ygių tikrinimas
250


Tikrinimai
253
"

AdBlue
®" ir sistema SCR (dyzelinio
"BlueHDi")
260
P

adangos laikino sutaisymo komplektas
271
A

tsarginis ratas
279
L

emputės pakeitimas
288
S

augiklio pakeitimas
292
A

kumuliatorius, 12 V
296
Aut

omobilio vilkimas
298
D

egalų tiekimo nutrūkimas (dyzelio) 302
V

ariklių duomenys
302
M
asės duomenys
307
M
atmenys
308
I
dentifikacijos duomenys
313
J
utiklinis ekranas, 7 colių
377
A
utomagnetola / "Bluetooth"
Valdymas
Techninė charakteristika
Praktinė informacija
Garso ir telematikos įranga
Abėcėlinė rodyklė
406
Turinys

4
DS4_lt_Chap00b_vue-ensemble_ed01-2016
Išorė
Beraktė įlipimo ir užvedimo sistema 7 0-77
Raktas su nuotoliniu valdymu

6
4- 69, 77
-

a
tidarymas ir uždarymas
-
pag

albinis atrakinimas
-
e

lementas
Signalizacija
8

3-86 Apšvietimo jungikliai

1
28 -132
Šviesų žibintų reguliavimas

1
34
Palydimasis apšvietimas

1
31, 132
Pasitinkamasis apšvietimas
1

33
Kryptiniai šviesų žibintai

1
35 -136
Lempučių pakeitimas

2
79 -284
-

p
riekiniai žibintai
-

r
ūko šviesų žibintai
-

p
osūkių rodikliai
Stiklo valytuvų jungikliai

1
37-141
Stiklo valytuvų šluostiklio pakeitimas

2
41 Išoriniai galinio vaizdo veidrodžiai
1 0 0 -101
Nematomojo kampo stebėjimas

2
10 -212
Durys

7
8 -79, 80
Beraktė įlipimo ir užvedimo sistema
7

0-77
-

a
tidarymas ir uždarymas
-
a

tsarginis atidarymas
Vaikų apsaugos įtaisas

1
80
Stiklų kėlikliai

87
- 88
Degalų bakas
2

27-230
Apsauga nuo netinkamų degalų

2
29
Stogo sijos

2
40
Stabdžių stiprintuvas
1

54-155
Trajektorijos kontrolė
1

55-156
Nepakankamo padangos slėgio nustatymas
20

4-205
Padangų oro slėgis

2
04, 266, 270, 308
Sniego grandinės
23

1
Padangos laikino sutaisymo komplektas
2

60-270
Rato pakeitimas

2
71-278
-
įr

ankiai
-

n
uėmimas ir uždėjimas
Bagažinė

6
5, 70, 81- 82
Galinio vaizdo kamera

2
23
Priedas "AdBlue", papildymas 37- 42, 254-256
Lempučių pakeitimas

2
85 -287
-
g

aliniai žibintai
-

3

-iasis stabdymo signalo žibintas
-

n

umerio ženklo apšvietimo žibintai
Pastatymo pagalba

2
21-222
Prikabinimo įtaisas

1
85, 238
Prikabinimo įtaisas, nuimamas be įrankio 233-237
Vilkimas 29 6-297
Bendroji apžvalga

9
DS4_lt_Chap00b_vue-ensemble_ed01-2016

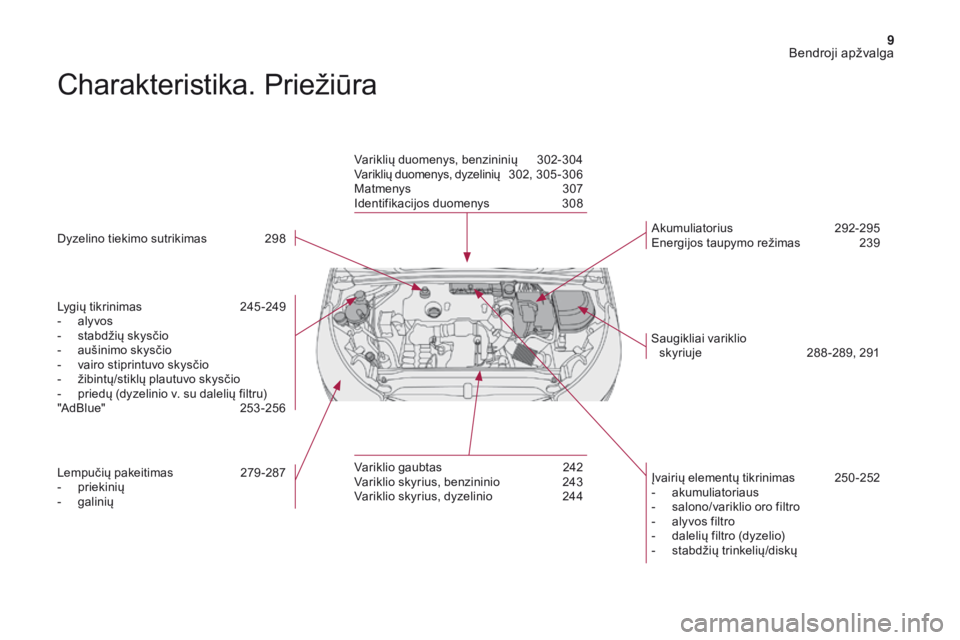

Charakteristika. Priežiūra
Dyzelino tiekimo sutrikimas 298
Lygių tikrinimas
2
45 -249
-

a
lyvos
-

s
tabdžių skysčio
-

a
ušinimo skysčio
-

v
airo stiprintuvo skysčio
-

ž
ibintų/stiklų plautuvo skysčio
-

p
riedų (dyzelinio v. su dalelių filtru)
"AdBlue"
25

3-256
Lempučių pakeitimas

2
79 -287
-
p

riekinių
-
g

alinių Variklių duomenys, benzininių

3
02-304
Variklių duomenys, dyzelinių
3
02, 305 -30 6
Matmenys
3
07
Identifikacijos duomenys
3
08
Variklio gaubtas
2
42
Variklio skyrius, benzininio
2

43
Variklio skyrius, dyzelinio

2
44Įvairių elementų tikrinimas

2
50 -252
-
aku

muliatoriaus
-

s
alono/variklio oro filtro
-

a
lyvos filtro
-

d
alelių filtro (dyzelio)
-

s
tabdžių trinkelių/diskų
Akumuliatorius 2
92-295
Energijos taupymo režimas 2 39
Saugikliai variklio skyriuje

2
88 -289, 291
Bendroji apžvalga

14
DS4_lt _Chap01_instruments- de-bord_ed01-2016

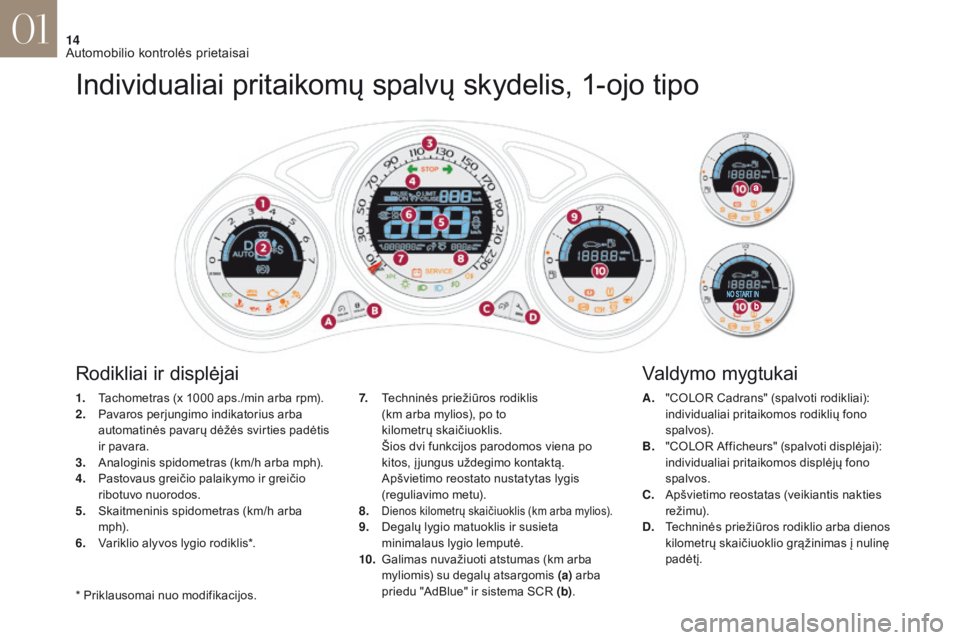

Individualiai pritaikomų spalvų skydelis, 1-ojo tipo
1. Tachometras (x 1000 aps./min arba rpm).
2. P avaros perjungimo indikatorius arba
automatinės pavarų dėžės svirties padėtis
ir pavara.
3.
A

naloginis spidometras (km/h arba mph).
4.
P

astovaus greičio palaikymo ir greičio
ribotuvo nuorodos.
5.
S

kaitmeninis spidometras (km/h arba
m p h).
6.
V

ariklio alyvos lygio rodiklis*.
Rodikliai ir displėjai Valdymo mygtukai
7. Techninės priežiūros rodiklis (
km arba mylios), po to
k

ilometrų skaičiuoklis.
Š

ios dvi funkcijos parodomos viena po
kitos, į jungus uždegimo kontaktą.
A

pšvietimo reostato nustatytas lygis
(reguliavimo metu).
8.
Dienos kilometrų skaičiuoklis (km arba mylios).9. Degalų lygio matuoklis ir susieta minimalaus lygio lemputė.
10.
G

alimas nuvažiuoti atstumas (km arba
myliomis) su degalų atsargomis (a) arba
priedu "AdBlue" ir sistema SCR (b) .A.
"

COLOR Cadrans" (spalvoti rodikliai):
individualiai pritaikomos rodiklių fono
spalvos).
B.
"
COLOR Afficheurs" (spalvoti displėjai):
individualiai pritaikomos displėjų fono
spalvos.
C.
A
pšvietimo reostatas (veikiantis nakties
režimu).
D. T echninės priežiūros rodiklio arba dienos
kilometrų skaičiuoklio grąžinimas į nulinę
padėtį.
* Priklausomai nuo modifikacijos.
01
Automobilio kontrolės prietaisai

16
DS4_lt _Chap01_instruments- de-bord_ed01-2016

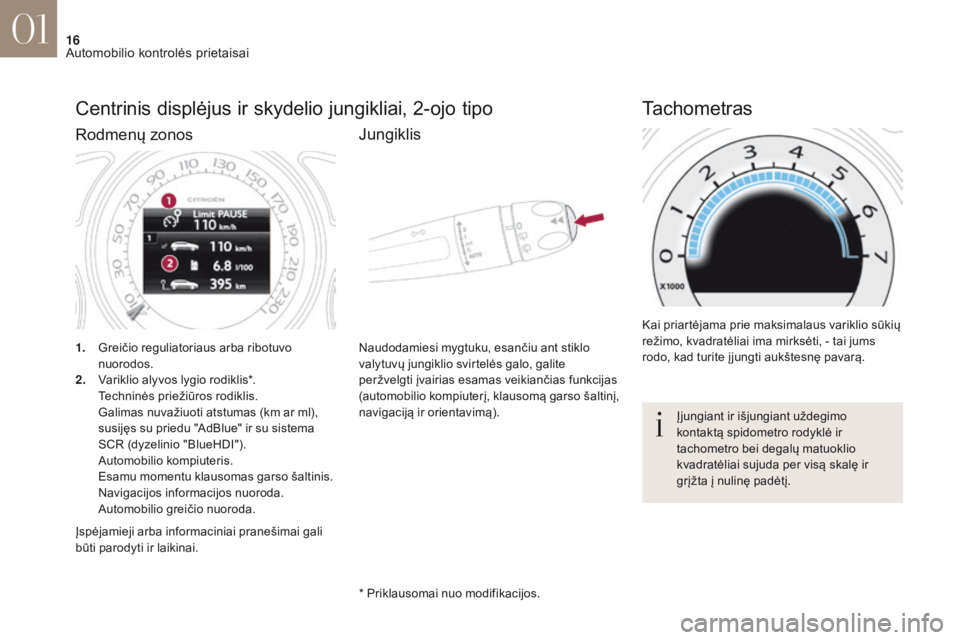

Centrinis displėjus ir skydelio jungikliai, 2-ojo tipo
1. Greičio reguliatoriaus arba ribotuvo nuorodos.
2.
V

ariklio alyvos lygio rodiklis*.
T

echninės priežiūros rodiklis.
G

alimas nuvažiuoti atstumas (km ar ml),
susijęs su priedu "AdBlue" ir su sistema
SCR (dyzelinio "BlueHDI").
Aut

omobilio kompiuteris.
E

samu momentu klausomas garso šaltinis.
N

avigacijos informacijos nuoroda.
A

utomobilio greičio nuoroda. Naudodamiesi mygtuku, esančiu ant stiklo
valytuvų jungiklio svirtelės galo, galite
peržvelgti įvairias esamas veikiančias funkcijas
(automobilio kompiuterį, klausomą garso šaltinį,
navigaciją ir orientavimą).
Kai priartėjama prie maksimalaus variklio sūkių
režimo, kvadratėliai ima mirksėti, - tai jums
rodo, kad turite į jungti aukštesnę pavarą.
Tachometras
* Priklausomai nuo modifikacijos.
Įspėjamieji arba informaciniai pranešimai gali
būti parodyti ir laikinai. Įjungiant ir išjungiant uždegimo
kontaktą spidometro rodyklė ir
tachometro bei degalų matuoklio
kvadratėliai sujuda per visą skalę ir
grįžta į nulinę padėtį.
Rodmenų zonos
Jungiklis
01
Automobilio kontrolės prietaisai

24
DS4_lt _Chap01_instruments- de-bord_ed01-2016
Kontrolinė lemputėBūsenaPriežastis Veiksmai / pastabos
" AdBlue "
® (dyzelio "BlueHDi")dega, kai į jungiamas
kontaktas, kartu
įsijungia garsinis
signalizatorius, o
pranešimas rodo likusį
kilometrų skaičių Priedo atsargų kilometrais yra
nuo 2 400 iki 600 km.
Nedelsdami papildykite "AdBlue®" atsargas arba
kreipkitės į CITROËN tinklo atstovybę ar kvalifikuotą
remonto dirbtuvę.
+
mirksi, kartu dega
lemputė SERVICE, veikia
garsinis signalizatorius
ir pasirodo pranešimas,
nurodantis galimą
nuvažiuoti kilometrų
skaičiųSu likusiu priedo kiekiu galima
nuvažiuoti nuo 600 km iki 0 km. Būtinai
pripilkite į bakelį skysčio "AdBlue®", kad
automobilis nesustotų , arba kreipkitės į CITROËN
tinklo atstovybę arkvalifikuotą remonto dirbtuvę.
mirksi, kartu dega
lemputė SERVICE,
veikia garsinis
signalizatorius ir
rodomas pranešimas,
kad yra draudžiama
užvesti variklį Priedo "AdBlue
®" bakelis yra
tuščias: reglamentuojantis užvedimo
blokatorius neleidžia užvesti variklio. Norėdami vėl užvesti variklį jūs turite būtinai
pripilti
skysčio "AdBlue®" arba kreiptis į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Į bakelį būtinai reikia pripilti mažiausiai 3,8 litro
"AdBlue
®" skysčio.
Norėdami patys pripildyti skysčio bakelį arba sužinoti daugiau apie " AdBlue
®" ir sistemą SCR skaitykite atitinkamą skyrelį.
01
Automobilio kontrolės prietaisai

37
DS4_lt _Chap01_instruments- de-bord_ed01-2016
Variklio užvedimą blokuojantis įtaisas
ima veikti automatiškai, kai "AdBlue®"
bakelis ištuštėja .
Skysčio "AdBlue®" atsargų rodymas
Automobiliui pradėjus naudoti skystį iš
"AdBlue®" bakelio arba po to, kai buvo
nustatytas taršos mažinimo sistemos SCR
sutrikimas, į jungus kontaktą rodiklis leis
sužinoti, kiek kilometrų dar galėsite nuvažiuoti
iki automobilio variklio užvedimo blokavimo.
Jei tuo pat metu aptinkamas sistemos
sutrikimas ir žemas "AdBlue
®" skysčio lygis,
imamas rodyti žemas priedo lygis.
Kai iškyla pavojus, jog variklio bus nebegalima užvesti dėl skysčio "AdBlue®" trūkumo
Kai atsargos kilometrais yra didesnės negu 2 400 kmĮjungus uždegimo kontaktą jokia informacija
apie priedo atsargas kilometrais nėra
automatiškai rodoma prietaisų skydelyje.
Kai automobilis turi 2-ojo tipo prietaisų
skydelį, paspaudus šį mygtuką gali būti
trumpai parodyta, kiek kilometrų dar galima
nuvažiuoti su likusiomis priedo atsargomis.
Kai priedo atsargos yra didesnės negu
5 000 km, vertė nėra skaičiuojama.
1-ojo tipo prietaisų skydelis
Kai priedo atsargų lieka nuvažiuoti atstumui nuo 2 400 iki 600 km
Įjungus uždegimo kontaktą užsidega lemputė
UREA kartu įsijungia garsinis signalizatorius
ir pasirodo laikinas pranešimas displėjuje "NO
START IN" ir atstumas, rodantis iki variklio
užvedimo blokavimo liekantį nuvažiuoti atstumą
kilometrais arba myliomis (pvz.: "NO START IN
1 500 km" reiškia, kad variklio užvedimas bus
blokuojamas po 1500 km).
Važiuojant šis pranešimas rodomas kas
300
km, kol "AdBlue" lygis nepapildomas.
Yra pasiektas rezervinis skysčio lygis;
patartina, kai tik galima, papildyti skysčio.
Papildant skysčio patartina neviršyti 10 litrų
"AdBlue".
Norėdami sužinoti daugiau apie " AdBlue
®" ir
sistemą SCR bei skysčio papildymą skaitykite
atitinkamą skyrelį.
01
Automobilio kontrolės prietaisai

38
DS4_lt _Chap01_instruments- de-bord_ed01-2016
Įjungus uždegimo kontaktą užsidega lemputė
SERVICE ir ima mirksėti lemputė UREA kartu
įsijungia garsinis signalizatorius ir pasirodo
laikinas pranešimas displėjuje "NO START
IN" ir atstumas, rodantis iki variklio užvedimo
blokavimo liekantį nuvažiuoti atstumą
kilometrais arba myliomis (pvz.: "NO START
IN 300 km" reiškia, kad variklio užvedimas bus
blokuojamas po 300 km).
Važiuojant pranešimas rodomas kas
30 sekundžių, kol "AdBlue" lygis nepapildomas.
Būtina nedelsiant papildyti skysčio lygį, kad
bakelis visai neištuštėtų, - antraip nebegalėsite
užvesti variklio.
Norėdami sužinoti daugiau apie " AdBlue
®" ir
sistemą SCR bei skysčio papildymą skaitykite
atitinkamą skyrelį.
Kai priedo atsargų lieka nuvažiuoti atstumui nuo 600 iki 0 km
Įjungus uždegimo kontaktą užsidega lemputė
SERVICE ir ima mirksėti lemputė UREA kartu
įsijungia garsinis signalizatorius ir pasirodo
laikinas pranešimas displėjuje "NO START
IN" ir 0 km arba mylių (pvz.: - ("NO START
IN 0 km" reiškia, kad variklio užvedimas yra
blokuojamas).
Priedo "AdBlue
®" bakelis tuščias:
reglamentuoto užvedimo blokavimo įtaisas ima
veikti ir neleidžia užvesti variklio.
Kai automobilis sustoja dėl "AdBlue®" trūkumo
Jei norite vėl užvesti variklį, būtina
į bakelį įpilti ne mažiau kaip 3,8 litro
skysčio "AdBlue
®" .
Norėdami sužinoti daugiau apie
" AdBlue
®" ir sistemą SCR bei skysčio
papildymą skaitykite atitinkamą skyrelį.
01
Automobilio kontrolės prietaisai

39
DS4_lt _Chap01_instruments- de-bord_ed01-2016
2-ojo tipo prietaisų skydelis
Įjungus uždegimo kontaktą užsidega lemputė
UREA, kartu įsijungia garsinis signalizatorius ir
pasirodo pranešimas (pvz.: "Top up emissions
additive: Starting prevented in 1 500 km", -
papildyti skysčio lygį: bus draudžiama užvesti
po 1500 km), rodantis liekantį nuvažiuoti
atstumą kilometrais arba myliomis.
Važiuojant pranešimas rodomas kas 300 km,
kol skysčio lygis nepapildomas.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę, kad būtų atliktas
"AdBlue
®" skysčio papildymas.
Papildyti skysčio lygį galite ir jūs patys.
Norėdami daugiau sužinoti apie "AdBlue
®"
ir SCR sistemą ir apie "AdBlue®" skysčio
papildymą skaitykite atitinkamą skyrelį.
Kai skysčio atsargų lieka nuvažiuoti atstumui nuo 2 400 iki 600 km
Įjungus uždegimo kontaktą užsidega lemputė
SERVICE ir ima mirksėti lemputė UREA, kartu
įsijungia garsinis signalizatorius ir pasirodo
pranešimas (pvz.: "Top up emissions additive:
Starting prevented in 600 km"), rodantis liekantį
nuvažiuoti atstumą kilometrais arba myliomis.
Važiuojant pranešimas rodomas kas
30
sekundžių, kol skysčio lygis nepapildomas.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę, kad būtų atliktas
skysčio "AdBlue
®" papildymas.
Papildyti skysčio lygį galite ir jūs patys.
Antraip nebegalėsite užvesti savo automobilio
variklio. Įjungus uždegimo kontaktą užsidega lemputė
SERVICE ir ima mirksėti lemputė UREA, kartu
įsijungia garsinis signalizatorius ir pasirodo
pranešimas "Top up emissions additive:
Starting prevented".
Skysčio "AdBlue
®" bakelis tuščias:
reglamentuoto užvedimo blokavimo įtaisas ima
veikti ir neleidžia užvesti variklio.
Jei norite vėl užvesti variklį,
rekomenduojame kreiptis į CITROËN
tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę, kad būtų atliktas
būtinas skysčio papildymas.
Jei šį papildymą atliekate patys, būtinai
į bakelį įpilkite minimalų kiekį - 3,8 litro
skysčio "AdBlue
®".
Kai skysčio atsargų lieka nuvažiuoti atstumui nuo 600 iki 0 kmKai automobilis sustoja dėl "AdBlue®" trūkumo
Norėdami daugiau sužinoti apie "AdBlue®"
ir SCR sistemą ir apie "AdBlue®" skysčio
papildymą skaitykite atitinkamą skyrelį.
01
Automobilio kontrolės prietaisai

43
DS4_lt _Chap01_instruments- de-bord_ed01-2016
Rankinis testas centriniame prietaisų skydelio displėjuje, 2-ojo tipo
Ši funkcija jums leidžia patikrinti automobilio būseną (funkcijų, kurių parametrus galima keisti, į jungtą ar išjungtą būseną) ir parodyti pavojaus signalų
registrą.
F
N
orėdami į jungti rankinį testą veikiant
varikliui trumpai paspauskite prietaisų
skydelyje esantį mygtuką ".../000" .Centriniame skydelio displėjuje viena po kitos
pasirodo tokia informacija:
-

v
ariklio alyvos lygio rodiklio,
-

t
echninės priežiūros rodiklio,
-

e
sami pavojaus pranešimai ir kontrolinės
lemputės, jei yra,
-

g
alimas nuvažiuoti atstumas su priedo
"AdBlue" atsargomis ir sistema SCR
(dyzelinės "BlueHDi" modifikacijos),
-

f
unkcijų, kurių parametrus galima keisti,
būsena. Ši informacija taip pat pasirodo
kiekvieną kartą į jungus uždegimo
kontaktą (automatinis testas).
01
Automobilio kontrolės prietaisai
