CITROEN DS4 2017 InstruktionsbÖcker (in Swedish)
Manufacturer: CITROEN, Model Year: 2017, Model line: DS4, Model: CITROEN DS4 2017Pages: 468, PDF Size: 11.16 MB
Page 31 of 468

29
DS4_sv_Chap01_instruments- de-bord_ed01-2016

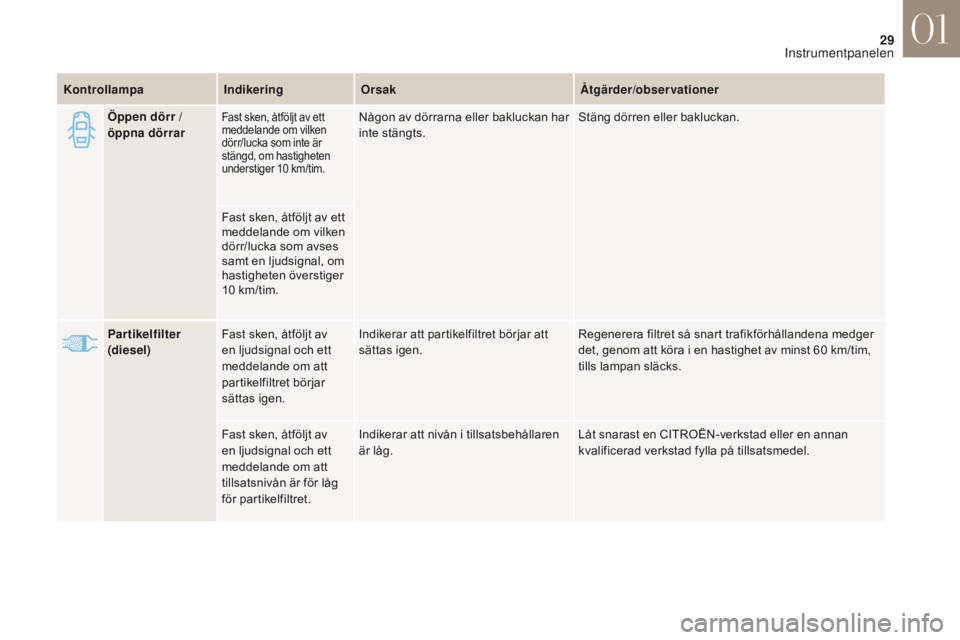

Partikelfilter
(diesel)Fast sken, åtföljt av
en ljudsignal och ett
meddelande om att
partikelfiltret börjar
sättas igen. Indikerar att partikelfiltret börjar att
sättas igen.
Regenerera filtret så snart trafikförhållandena medger
det, genom att köra i en hastighet av minst 60
km/tim,
tills lampan släcks.
Fast sken, åtföljt av
en ljudsignal och ett
meddelande om att
tillsatsnivån är för låg
för partikelfiltret. Indikerar att nivån i tillsatsbehållaren
är låg.
Låt snarast en CITROËN-verkstad eller en annan
kvalificerad verkstad fylla på tillsatsmedel.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Öppen dörr /
öppna dörrar
Fast sken, åtföljt av ett
meddelande om vilken
dörr/lucka som inte är
stängd, om hastigheten
understiger 10
km/tim.Någon av dörrarna eller bakluckan har
inte stängts. Stäng dörren eller bakluckan.
Fast sken, åtföljt av ett
meddelande om vilken
dörr/lucka som avses
samt en ljudsignal, om
hastigheten överstiger
10
km/tim.
01
Instrumentpanelen
Page 32 of 468

30
DS4_sv_Chap01_instruments- de-bord_ed01-2016
BelysningsreostatFast sken. Belysningsreostaten håller på att
ställas in. Du kan ställa in belysningsnivån på förarplatsen
mellan
1 och 16.
Automatisk
torkning
Fast sken.
Torkarreglaget förs nedåt för
aktivering.
Den automatiska torkningen av
vindrutan är aktiverad. Koppla ur den automatiska torkningen genom att
manövrera reglaget nedåt igen eller ställ torkarreglaget
i ett annat läge.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
För värmning av
dieselmotor Fast sken.
När tändningen slås på med en vanlig
nyckel eller när motorn startas med
en tryckning på knappen " S TA R T/
STOP ", kräver motorns temperatur att
den förvärms. Hur länge kontrollampan lyser beror på
väder förhållandena (upp till ca 30 sekunder i
vinterväder med kraftig kyla).
Med en vanlig nyckel ska du vänta tills lampan släcks
innan du startar.
Med nyckelfritt lås- och startsystem startar
motorn direkt när kontrollampan släcks, förutsatt
att bromspedalen hålls nedtrampad i bilar med
automatlåda eller att kopplingspedalen hålls
nedtrampad i bilar med manuell växellåda.
Slå till tändningen och vänta på nytt tills kontrollampan
släcks, om motorn inte startar. Gör därefter ett nytt
startförsök.
01
Instrumentpanelen
Page 33 of 468

31
DS4_sv_Chap01_instruments- de-bord_ed01-2016

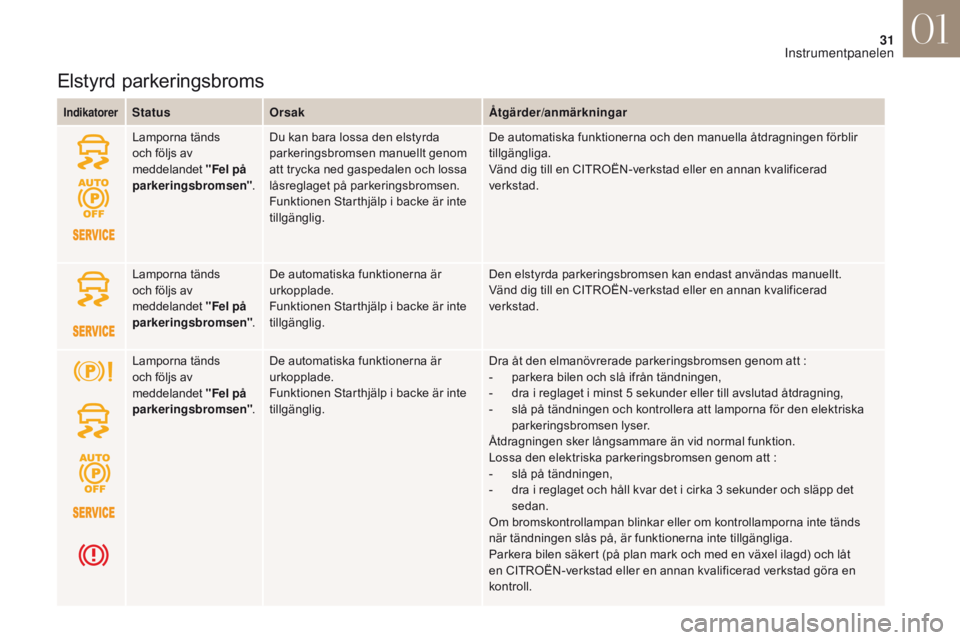

Elstyrd parkeringsbroms
IndikatorerStatusOrsak Åtgärder/anmärkningar
Lamporna tänds
och följs av
meddelandet "Fel på
parkeringsbromsen" .Du kan bara lossa den elstyrda
parkeringsbromsen manuellt genom
att trycka ned gaspedalen och lossa
låsreglaget på parkeringsbromsen.
Funktionen Starthjälp i backe är inte
tillgänglig. De automatiska funktionerna och den manuella åtdragningen förblir
tillgängliga.
Vänd dig till en CITROËN-verkstad eller en annan kvalificerad
verkstad.
Lamporna tänds
och följs av
meddelandet "Fel på
parkeringsbromsen" .De automatiska funktionerna är
urkopplade.
Funktionen Starthjälp i backe är inte
tillgänglig. Den elstyrda parkeringsbromsen kan endast användas manuellt.
Vänd dig till en CITROËN-verkstad eller en annan kvalificerad
verkstad.
Lamporna tänds
och följs av
meddelandet "Fel på
parkeringsbromsen" .De automatiska funktionerna är
urkopplade.
Funktionen Starthjälp i backe är inte
tillgänglig. Dra åt den elmanövrerade parkeringsbromsen genom att
:
-
p
arkera bilen och slå ifrån tändningen,
-
d
ra i reglaget i minst 5 sekunder eller till avslutad åtdragning,
-
s
lå på tändningen och kontrollera att lamporna för den elektriska
parkeringsbromsen lyser.
Åtdragningen sker långsammare än vid normal funktion.
Lossa den elektriska parkeringsbromsen genom att
:
-
s
lå på tändningen,
-
d
ra i reglaget och håll kvar det i cirka 3 sekunder och släpp det
sedan.
Om bromskontrollampan blinkar eller om kontrollamporna inte tänds
när tändningen slås på, är funktionerna inte tillgängliga.
Parkera bilen säkert (på plan mark och med en växel ilagd) och låt
en CITROËN-verkstad eller en annan kvalificerad verkstad göra en
kontroll.
01
Instrumentpanelen
Page 34 of 468

32
DS4_sv_Chap01_instruments- de-bord_ed01-2016

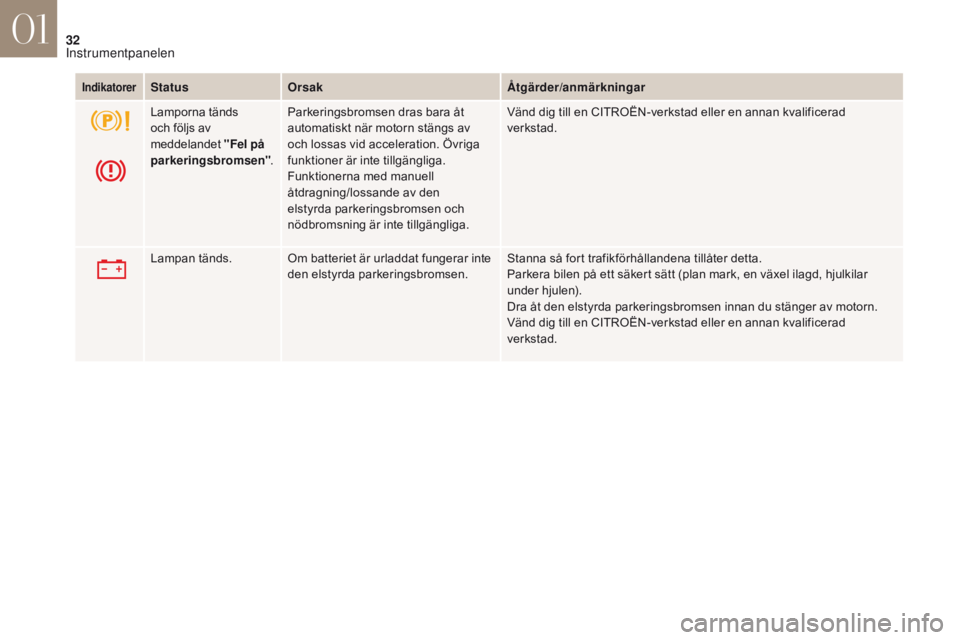

IndikatorerStatusOrsak Åtgärder/anmärkningar
Lamporna tänds
och följs av
meddelandet "Fel på
parkeringsbromsen" .Parkeringsbromsen dras bara åt
automatiskt när motorn stängs av
och lossas vid acceleration. Övriga
funktioner är inte tillgängliga.
Funktionerna med manuell
åtdragning/lossande av den
elstyrda parkeringsbromsen och
nödbromsning är inte tillgängliga. Vänd dig till en CITROËN-verkstad eller en annan kvalificerad
verkstad.
Lampan tänds. Om batteriet är urladdat fungerar inte
den elstyrda parkeringsbromsen. Stanna så fort trafikförhållandena tillåter detta.
Parkera bilen på ett säkert sätt (plan mark, en växel ilagd, hjulkilar
under hjulen).
Dra åt den elstyrda parkeringsbromsen innan du stänger av motorn.
Vänd dig till en CITROËN-verkstad eller en annan kvalificerad
verkstad.
01
Instrumentpanelen
Page 35 of 468

33
DS4_sv_Chap01_instruments- de-bord_ed01-2016

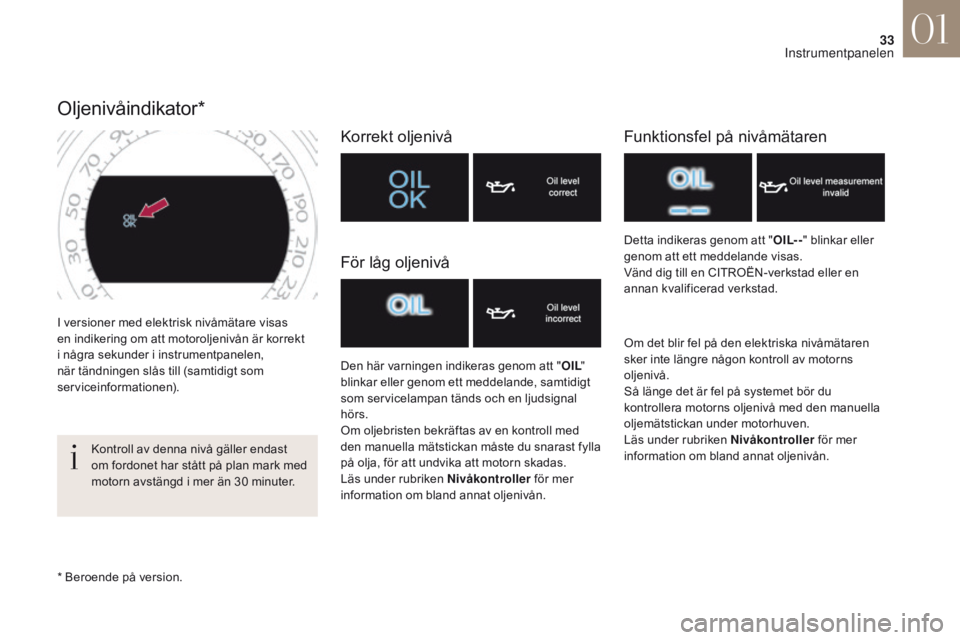

I versioner med elektrisk nivåmätare visas
en indikering om att motoroljenivån är korrekt
i några sekunder i instrumentpanelen,
när tändningen slås till (samtidigt som
serviceinformationen).
Oljenivåindikator*
Kontroll av denna nivå gäller endast
om fordonet har stått på plan mark med
motorn avstängd i mer än 30 minuter.
Korrekt oljenivå
Den här varningen indikeras genom att " OIL"
blinkar eller genom ett meddelande, samtidigt
som servicelampan tänds och en ljudsignal
hörs.
Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du snarast fylla
på olja, för att undvika att motorn skadas.
Läs under rubriken Nivåkontroller för mer
information om bland annat oljenivån. Detta indikeras genom att "
OIL- -" blinkar eller
genom att ett meddelande visas.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Om det blir fel på den elektriska nivåmätaren
sker inte längre någon kontroll av motorns
oljenivå.
Så länge det är fel på systemet bör du
kontrollera motorns oljenivå med den manuella
oljemätstickan under motorhuven.
Läs under rubriken Nivåkontroller för mer
information om bland annat oljenivån.
* Beroende på version.
För låg oljenivå Funktionsfel på nivåmätaren
01
Instrumentpanelen
Page 36 of 468

34
DS4_sv_Chap01_instruments- de-bord_ed01-2016
System som informerar föraren om när nästa
underhållsservice ska göras i enlighet med
biltillverkarens serviceschema.
Denna beräkning sker med utgångspunkt
från den senaste nollställningen av
serviceindikatorn, med hänsyn till hur långt
bilen har körts och hur lång tid som gått sedan
den senaste servicen.
I dieselversionerna "BlueHDi" kan även
hänsyn tas till oljeslitaget, beroende på
försäljningsland.
Serviceindikator
Mellan 1 000 och 3 000 km kvar till
n ästa service
När tändningen slås på och under några
sekunder visas nyckeln som symboliserar
servicearbeten. På raden som visar
mätarställningen eller i ett särskilt meddelande
i mitten av instrumentpanelen anges hur många
kilometer som återstår till nästa servicebesök.
Exempel
: 2 800 km återstår till nästa service.
Vid påslagning av tändningen och under några
sekunder visar displayen
:
Några sekunder efter att tändningen slagits
på släcks nyckelsymbolen och vägmätaren
återgår till sin normala funktion. Displayen visar
då mätarställningen och trippmätaren.
Över 3 000 km kvar till nästa
ser vice
När tändningen slås på visas ingen
serviceinformation i mitten av
instrumentpanelen.
01
Instrumentpanelen
Page 37 of 468

35
DS4_sv_Chap01_instruments- de-bord_ed01-2016
Några sekunder efter att tändningen slagits på
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa.Nyckelsymbolen kan tändas om bilen
har passerat tidsgränsen efter den
senaste servicen, i enlighet med
biltillverkarens serviceschema.
I dieselversionen "BlueHDi" kan
nyckeln även tändas i förväg, på grund
av oljeslitage i motorn, beroende på
under vilka förhållanden bilen används.
Serviceintervallet har passerats
Varje gång som tändningen slås på och under
några sekunder blinkar nyckelsymbolen
för att påminna dig om att servicebesöket nu
måste ske snarast.
Exempel
: Du har kört 300 km längre än vad
som anges i serviceprogrammet.
När tändningen slås på och under några
sekunder visar displayen
:
Under 1 000 km kvar till nästa
ser vice
Exempel : 900 km återstår till nästa service.
N är tändningen slås på och under några
sekunder visar displayen
:
Några sekunder efter att tändningen slagits på
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa för att
upplysa dig om att nästa servicebesök är nära
förestående.
I dieselversionerna "BlueHDi" åtföljs denna
varning även av att Service-lampan tänds
direkt när tändningen slås till.
01
Instrumentpanelen
Page 38 of 468

36
DS4_sv_Chap01_instruments- de-bord_ed01-2016

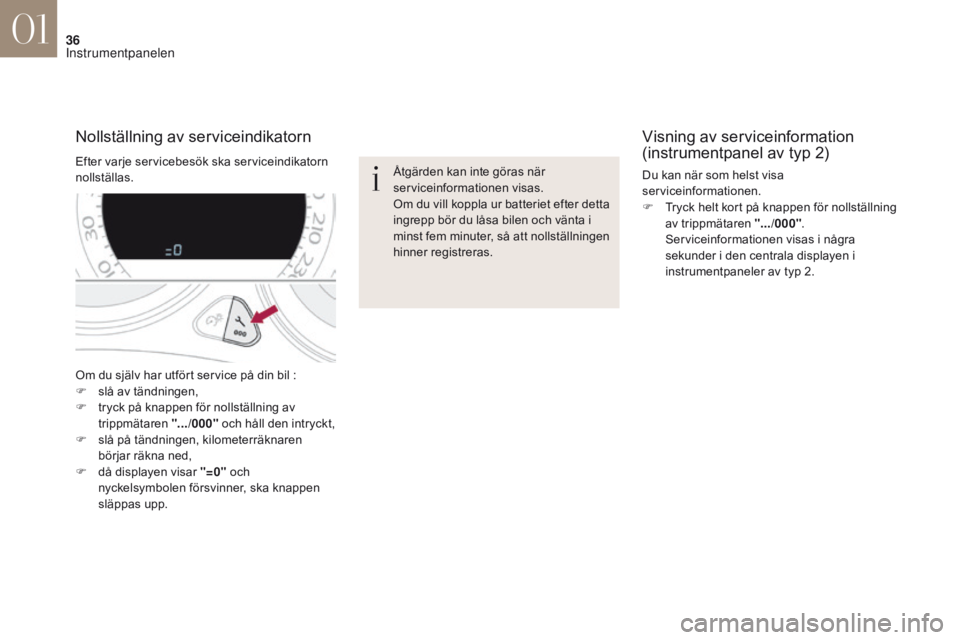

Om du själv har utfört service på din bil :
F s lå av tändningen,
F
t
ryck på knappen för nollställning av
trippmätaren ".../000" och håll den intryckt,
F
s
lå på tändningen, kilometerräknaren
börjar räkna ned,
F
d
å displayen visar "=0" och
nyckelsymbolen försvinner, ska knappen
släppas upp. Åtgärden kan inte göras när
serviceinformationen visas.
Om du vill koppla ur batteriet efter detta
ingrepp bör du låsa bilen och vänta i
minst fem minuter, så att nollställningen
hinner registreras.
Visning av serviceinformation
(instrumentpanel av typ 2)
Du kan när som helst visa
serviceinformationen.
F
T
ryck helt kort på knappen för nollställning
av trippmätaren ".../000" .
Serviceinformationen visas i några
sekunder i den centrala displayen i
instrumentpaneler av typ 2.
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
01
Instrumentpanelen
Page 39 of 468

37
DS4_sv_Chap01_instruments- de-bord_ed01-2016

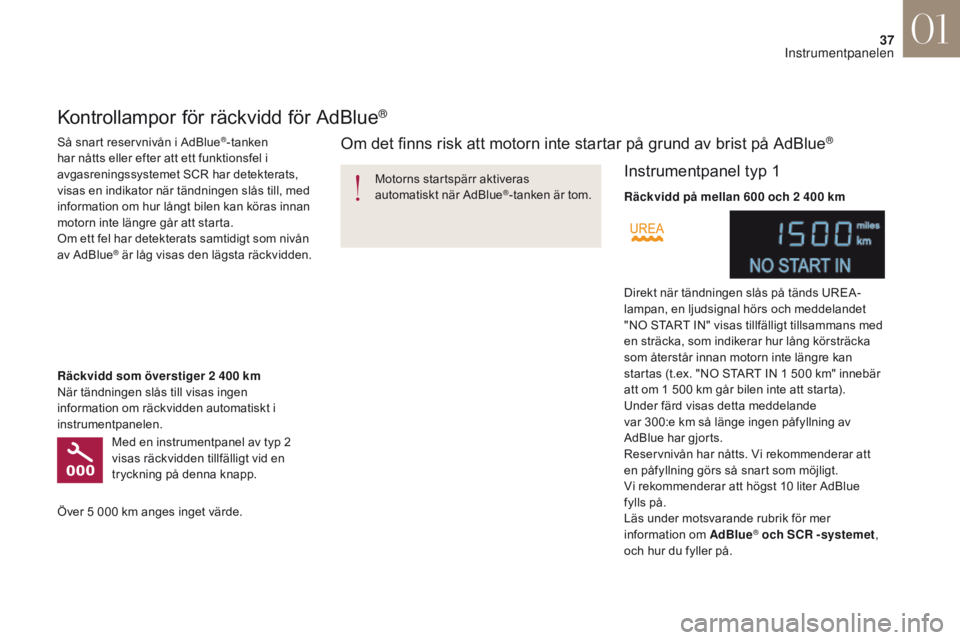

Motorns startspärr aktiveras
automatiskt när AdBlue®-tanken är tom.
Kontrollampor för räckvidd för AdBlue®
Så snart reservnivån i AdBlue®-tanken
har nåtts eller efter att ett funktionsfel i
avgasreningssystemet SCR har detekterats,
visas en indikator när tändningen slås till, med
information om hur långt bilen kan köras innan
motorn inte längre går att starta.
Om ett fel har detekterats samtidigt som nivån
av AdBlue
® är låg visas den lägsta räckvidden.
Om det finns risk att motorn inte startar på grund av brist på AdBlue®
Räckvidd som överstiger 2 400 km
N är tändningen slås till visas ingen
information om räckvidden automatiskt i
instrumentpanelen.
Med en instrumentpanel av typ 2
visas räckvidden tillfälligt vid en
tryckning på denna knapp.
Över 5
000 km anges inget värde.
Instrumentpanel typ 1
Räckvidd på mellan 600 och 2 400 km
Direkt när tändningen slås på tänds UREA-
lampan, en ljudsignal hörs och meddelandet
"NO START IN" visas tillfälligt tillsammans med
en sträcka, som indikerar hur lång körsträcka
som återstår innan motorn inte längre kan
startas (t.ex. "NO START IN 1 500 km" innebär
att om 1 500 km går bilen inte att starta).
Under färd visas detta meddelande
var 300:e km så länge ingen påfyllning av
AdBlue har gjorts.
Reservnivån har nåtts. Vi rekommenderar att
en påfyllning görs så snart som möjligt.
Vi rekommenderar att högst 10 liter AdBlue
fylls på.
Läs under motsvarande rubrik för mer
information om AdBlue
® och SCR -systemet ,
och hur du fyller på.
01
Instrumentpanelen
Page 40 of 468

38
DS4_sv_Chap01_instruments- de-bord_ed01-2016

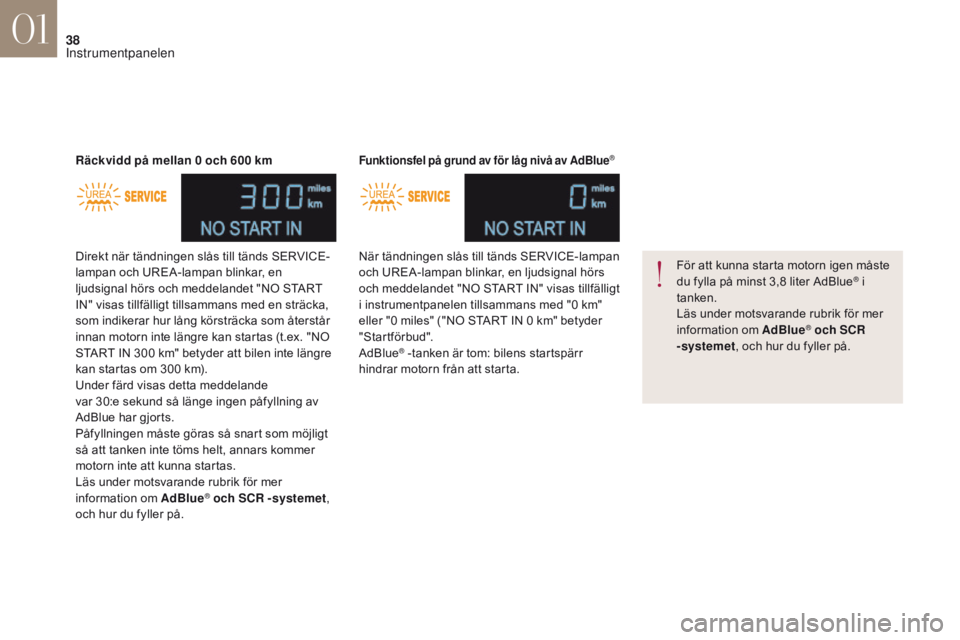

Direkt när tändningen slås till tänds SERVICE-
lampan och UREA-lampan blinkar, en
ljudsignal hörs och meddelandet "NO START
IN" visas tillfälligt tillsammans med en sträcka,
som indikerar hur lång körsträcka som återstår
innan motorn inte längre kan startas (t.ex. "NO
START IN 300 km" betyder att bilen inte längre
kan startas om 300 km).
Under färd visas detta meddelande
var 30:e sekund så länge ingen påfyllning av
AdBlue har gjorts.
Påfyllningen måste göras så snart som möjligt
så att tanken inte töms helt, annars kommer
motorn inte att kunna startas.
Läs under motsvarande rubrik för mer
information om AdBlue
® och SCR -systemet ,
och hur du fyller på. Räckvidd på mellan 0 och 600 km
När tändningen slås till tänds SERVICE-lampan
och UREA-lampan blinkar, en ljudsignal hörs
och meddelandet "NO START IN" visas tillfälligt
i instrumentpanelen tillsammans med "0 km"
eller "0 miles" ("NO START IN 0 km" betyder
"Startförbud".
AdBlue
® -tanken är tom: bilens startspärr
hindrar motorn från att starta.
Funktionsfel på grund av för låg nivå av AdBlue®
För att kunna starta motorn igen måste
du fylla på minst 3,8 liter AdBlue® i
tanken.
Läs under motsvarande rubrik för mer
information om AdBlue
® och SCR
-systemet , och hur du fyller på.
01
Instrumentpanelen
