sensor CITROEN DS5 2015 Betriebsanleitungen (in German)

DS5_de_Chap01_controle-de-marche_ed01-2015
Reifendruckununterbrochen Der Druck eines oder mehrerer
Reifen ist unzureichend. Kontrollieren Sie so schnell wie möglich den Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen
durchgeführt werden.
+ blinkt, dann
ununterbrochen,
zusammen mit der
Service-KontrollleuchteDas System zur Über wachung des
Reifendrucks ist defekt oder eines
der Räder verfügt nicht über einen
erkannten Reifendrucksensor.
Die Reifendrucküber wachung ist nicht mehr gewährleistet.
Lassen Sie das System von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Kontrollleuchte
ZustandUrsacheak tionen / Beobachtungen
motorselbstdiagnoseblinktDie Motorsteuerung weist einen
Defekt auf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen Vertreter des CITROËN-
Hänldernetzes oder eine qualifizierte Fachwerkstatt durchführen.
ununterbrochenDie Abgasentgiftungsanlage weist
einen Defekt auf.Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Kraftstoffreserveununterbrochen mit
den letzten beiden
blinkenden Strichen,
in Verbindung mit
einer Meldung und
einem akustischen
Signal Bei erstmaligem Aufleuchten
verbleiben noch ca. 6 Liter
Kraftstoff
im Tank. Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung leuchtet diese
Kontrollleuchte in Verbindung mit einer Meldung und
einem akustischen Signal erneut auf, solange der
Tank nicht ausreichend nachgefüllt wurde.
Dieses akustische Signal und die Meldung werden
wiederholt in einem Rhythmus, der in dem Maße
ansteigt wie der Füllstand sinkt und sich "0" nähert.
Fassungsvermögen des Tanks: ca 60
Liter.
Fahren Sie keinesfalls den Tank komplett leer, dies
kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.

81
DS5_de_Chap03_confort_ed01-2015
ausführung mit Tag-/Nachtautomatik
Mit Hilfe eines Sensors, der die
Lichtverhältnisse hinter dem Fahrzeug misst,
stellt sich der Rückspiegel selbsttätig und
stufenlos von Tageslicht auf Dunkelheit um. Verstellbarer Spiegel für die zentrale Sicht
nach hinten.
Ver fügt über eine Blendschutzvorrichtung,
die das Spiegelglas verdunkelt und
störende Blendungen des Fahrers durch
die Sonneneinstrahlung, den Lichtstrahl der
anderen Fahrzeuge, etc. vermindert.
Innenspiegel
Um optimale Sicht beim Manövrieren
zu gewährleisten, wird der Spiegel
automatisch heller, sobald der
Rückwärtsgang eingelegt wird.
Lenkradverstellung
F Ziehen Sie bei stehendem Fahrzeug den
Hebel, um das Lenkrad zu entriegeln.
F

S
tellen Sie Höhe und Tiefe ein, um Ihre
Fahrposition entsprechend anzupassen.
F

D
rücken Sie den Hebel wieder ein, um das
Lenkrad zu arretieren.
Aus Sicherheitsgründen darf das
Lenkrad nur bei stehendem Fahrzeug
verstellt werden.
Richtig sehen
Für eine bessere Sicht nach hinten, richten Sie
den unteren Teil des Innenspiegels am unteren
Teil der Heckscheibe aus.
Bordkomfort

DS5_de_Chap03_confort_ed01-2015
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre
volle Leistung bringt:
F
U
m eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass
die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die
Luftaustritte und die Zwangsentlüftung im Kofferraum frei bleiben.
F

D
er Sensor für die Sonneneinstrahlung am Armaturenbrett dar f nicht verdeckt werden,
er dient zur Regelung der automatischen Klimaanlage.
F

N
ehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von mindestens
5
bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
F

A
chten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die
Filtereinsätze regelmäßig austauschen (siehe Rubrik "Kontrollen").
W

ir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines
speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit
des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung
und Fettablagerungen).
F

U
m zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie
sie gemäß der im Service-/Garantieheft stehenden Hinweise ebenfalls überprüfen
lassen.
F

S
chalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt. Wenden Sie
sich in diesem Fall an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Sie können die Klimaanlage (Taste AC) ausschalten und weiter im Automatikmodus
bleiben, um den Kraftstoffverbrauch zu senken. Bei Auftreten von Beschlag in diesem
Funktionsmodus können Sie die Klimaanlage kurzzeitig wieder einschalten, um hier Abhilfe
zu schaffen.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher
Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht
und damit auch die Zugleistung verbessert werden.
Tipps für Belüftung und Klimaanlage
Wenn die Innentemperatur nach längerem
Stehen in der Sonne sehr hoch ist, sollten
Sie den Innenraum für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr
so ein, dass ein ausreichender Austausch
der Innenluft gewährleistet ist.
Die Klimaanlage enthält kein Chlor und
stellt keine Gefahr für die Ozonschicht dar.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.
Wenn Sie auf thermischen Komfort nicht
verzichten möchten, lassen Sie den Motor
laufen, indem Sie auf ECO OFF drücken.

11 9
DS5_de_Chap04_conduite_ed01-2015
Reifendrucküberwachung
System zur automatischen Kontrolle des
Reifendrucks während der Fahrt.
Das System über wacht permanent den
Druck der vier Reifen sobald das Fahrzeug in
Bewegung ist.
Drucksensoren befinden sich im Ventil eines
jeden Reifens (abgesehen vom Ersatzrad).
Das System löst eine Warnung aus sobald
es den Druckabfall von einem oder mehreren
Reifen erkennt.Dieses System befreit Sie nicht von der
monatlichen Kontrolle des Reifendrucks
(einschl. der des Ersatzrads) sowie vor
einer langen Fahrstrecke.
Fahren mit zu niedrigem Reifendruck
verschlechtert das Fahrverhalten,
verlängert die Bremswege, führt
zu einer vorzeitigen Abnutzung der
Reifen, insbesondere bei erschwerten
Bedingungen (hohe Last, erhöhte
Geschwindigkeit, lange Strecke).
Fahren mit zu niedrigem Reifendruck
erhöht den Kraftstoffverbrauch.
Die Reifendruck-Sollwerte
für Ihr Fahrzeug sind auf dem
Reifendruckaufkleber angegeben
(siehe Abschnitt "Kenndaten").
Der Druck der Reifen muss "im
kalten Zustand" überprüft werden
(Fahrzeugstillstand seit 1 Stunde oder
nach einer mit mäßiger Geschwindigkeit
gefahrenen Strecke von unter 10
km).
Andernfalls, 0,3 bar zu den auf dem
Aufkleber angegebenen Werten
addieren.
Die Reifendrucküberwachung ist eine
Fahrhilfe und entbindet den Fahrer nicht
von seiner Überwachungspflicht.
Fahrbetrieb

DS5_de_Chap04_conduite_ed01-2015
warnung unzureichender Reifendruck
Feststellbar durch das ununterbrochene
Aufleuchten dieser Kontrollleuchte, in Verbindung
mit einem akustischen Signal und, je nach
Ausstattung, dem Erscheinen einer Meldung.
Bei einer an einem einzelnen Reifen
festgestellten Anomalie, ermöglicht das
Piktogramm oder die angezeigte Meldung, je
nach Ausstattung, diesen zu identifizieren.
F
V
erringern Sie sofort die Geschwindigkeit,
vermeiden Sie Lenkradbewegungen und
abruptes Bremsen.
F

B
ringen Sie Ihr Fahrzeug baldmöglichst
zum Stehen, sobald es die
Verkehrsverhältnisse zulassen. Die Warnung bleibt bis zur erneuten
Auffüllung, der Reparatur oder dem
Austausch des oder der betroffenen
Reifen bestehen.
Das Ersatzrad ("Notrad" oder
Stahlfelge) besitzt keinen Sensor.
Der erkannte Druckverlust führt nicht
immer zu einer sichtbaren Ver formung
des Reifens. Begnügen Sie sich nicht
mit einer bloßen Sichtkontrolle.
Funktionsstörung
Das Blinken, dann das ununterbrochene
Aufleuchten der Kontrollleuchte für
unzureichenden Reifendruck zusammen mit
dem Aufleuchten der Service-Kontrollleuchte
zeigt eine Funktionsstörung des Systems an.
Diese Warnung erscheint auch, wenn
mindestens eines der Räder keinen
Sensor besitzt (z.B. Ersatzrad
("Notrad" oder Stahlfelge)).
Wenden Sie sich an einen Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Fachwerkstatt, um das System zu überprüfen
oder, nach einer Reifenpanne, den Reifen wieder auf der mit einem
Sensor ausgestatteten Originalfelge zu montieren.
In diesem Fall ist die Reifendrucküber wachung
nicht mehr gewährleistet.
F

W

enn Sie über einen Kompressor ver fügen
(z.B. derjenige des provisorischen
Reifenpannensets), kontrollieren Sie im
kalten Zustand den Druck der vier Reifen.
F

alls es nicht möglich ist, diese Kontrolle
sofort durchzuführen, fahren Sie vorsichtig
mit reduzierter Geschwindigkeit.


oder
F

B

ei einer Reifenpanne, benutzen Sie das
provisorische Reifenpannenset oder das
Ersatzrad ( je nach Ausstattung).
Jede Reparatur, jeder Reifenwechsel an einem mit
diesem System ausgestatteten Rad, muss von einem
Vertreter des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchgeführt werden.
Wenn Sie bei einem Reifenwechsel ein von Ihrem
Fahrzeug nicht erkanntes Rad montieren (Beispiel:
Montage von Winterreifen), müssen Sie das System
von einem Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt reinitialisieren lassen.

DS5_de_Chap04_conduite_ed01-2015
Toter-Winkel-Assistent
Dieses Fahrassistenzsystem informiert
den Fahrer, wenn sich ein herannahendes
Fahrzeug im toten Winkel (Bereich außerhalb
des Sichtfelds des Fahrers) seines Fahrzeugs
befindet, sobald dies eine mögliche Gefahr
darstellt.Dieses System wurde zur Verbesserung der Fahrsicherheit entwickelt, ersetzt aber
keinesfalls den Blick in Außen- und Innenspiegel. Es obliegt dem Fahrer, die anderen
Fahrzeuge ständig zu beobachten und dabei die relativen Geschwindigkeiten und Abstände
einzuschätzen und dann zu entscheiden, ob ein Spur wechsel sinnvoll ist oder nicht.
Das System zur Über wachung des toten Winkels (Toter-Winkel-Assistent) entbindet den
Fahrer in keinem Fall von seiner Aufmerksamkeitspflicht.
Funktion
Im Außenspiegel auf der betroffenen Seite
leuchtet eine Kontrollanzeige konstant auf:
-
u
mgehend, wenn das eigene Fahrzeug
überholt wird,
-

n
ach ca. einer Sekunde, wenn man ein
Fahrzeug langsam überholt. F

B
ei Einschalten der Zündung oder
laufenden Motor diese Taste drücken,
um die Funktion zu aktivieren: Die
Kontrollleuchte wird eingeschaltet.
Die am vorderen und hinteren Stoßfänger
eingebauten Sensoren überwachen die
Bereiche des toten Winkels.

DS5_de_Chap04_conduite_ed01-2015
F Zum Deaktivieren der Funktion erneut diese Taste drücken: Die Kontrollleuchte erlischt.
Der Betriebszustand des Systems bleibt nach
Ausschalten der Zündung gespeichert. Bei einer Funktionsstörung blinkt die
Kontrollleuchte der Taste für mehrere
Sekunden bevor sie dann wieder erlischt.
Wenden Sie sich an einen CITROËN-
Vertragspartner oder eine qualifizierte
Fachwerkstatt.
Das System kann bei bestimmten
Witterungsbedingungen (Regen, Hagel,
etc.) vorübergehend gestört sein.
Vor allem beim Fahren auf nasser
Fahrbahn bzw. beim Wechsel von
einem trockenen zu einem nassen
Bereich können falsche Warnungen
angezeigt werden (z.B. wird das
Spritzwasser im toten Winkel als
Fahrzeug gewertet).
Achten Sie bei schlechtem Wetter oder
im Winter darauf, dass die Sensoren
nicht mit Schmutz, Eis oder Schnee
bedeckt sind, und stellen Sie sicher,
dass der.
Warnbereich auf den Außenspiegeln
sowie die Er fassungsbereiche auf dem
vorderen sowie hinteren Stoßfänger
nicht durch Aufkleber oder sonstige
Gegenstände verdeckt werden; diese
könnten den Betrieb des Systems
negativ beeinträchtigen.
Das System wird bei Abschleppen mit
einer von CITROËN zugelassenen
Abschleppvorrichtung automatisch
deaktiviert.
Funktionsstörung

139
DS5_de_Chap04_conduite_ed01-2015

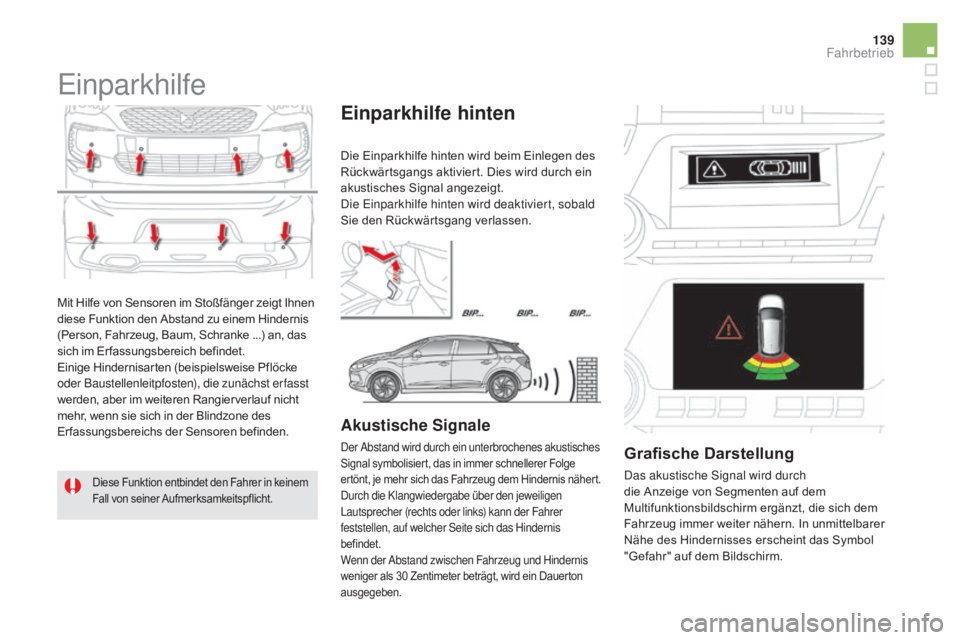

Mit Hilfe von Sensoren im Stoßfänger zeigt Ihnen
diese Funktion den Abstand zu einem Hindernis
(Person, Fahrzeug, Baum, Schranke ...) an, das
sich im Er fassungsbereich befindet.
Einige Hindernisarten (beispielsweise Pflöcke
oder Baustellenleitpfosten), die zunächst erfasst
werden, aber im weiteren Rangierverlauf nicht
mehr, wenn sie sich in der Blindzone des
Erfassungsbereichs der Sensoren befinden.
Einparkhilfe
Diese Funktion entbindet den Fahrer in keinem
Fall von seiner Aufmerksamkeitspflicht.
Einparkhilfe hinten
akustische Signale
Der Abstand wird durch ein unterbrochenes akustisches
Signal symbolisiert, das in immer schnellerer Folge
ertönt, je mehr sich das Fahrzeug dem Hindernis nähert.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.
Wenn der Abstand zwischen Fahrzeug und Hindernis
weniger als 30 Zentimeter beträgt, wird ein Dauerton
ausgegeben.Grafische Darstellung
Das akustische Signal wird durch
die Anzeige von Segmenten auf dem
Multifunktionsbildschirm ergänzt, die sich dem
Fahrzeug immer weiter nähern. In unmittelbarer
Nähe des Hindernisses erscheint das Symbol
"Gefahr" auf dem Bildschirm.
Die Einparkhilfe hinten wird beim Einlegen des
Rückwärtsgangs aktiviert. Dies wird durch ein
akustisches Signal angezeigt.
Die Einparkhilfe hinten wird deaktiviert, sobald
Sie den Rückwärtsgang verlassen.
Fahrbetrieb

DS5_de_Chap04_conduite_ed01-2015
Vergewissern Sie sich bei ungünstigen
Witterungsbedingungen bzw. in den
Wintermonaten, dass die Sensoren nicht
verschmutzt, vereist oder mit Schnee
bedeckt sind. Wenn beim Einlegen des
Rückwärtsgangs ein akustisches Signal
(langer Piepton) ertönt, deutet dies darauf
hin, dass die Sensoren möglicher weise
verschmutzt sind.
Bestimmte Schallquellen (Motorrad, Lkw,
Presslufthammer, ...) können die akustischen
Signale der Einparkhilfe auslösen.
Bei einer Funktionsstörung des Systems leuchtet
diese Kontrollleuchte im Kombiinstrument auf,
sobald der Rückwärtsgang eingelegt wird und/
oder eine Meldung erscheint auf dem Bildschirm
in Verbindung mit einem akustischen Signal
(kurzer Piepton).
Funktionsstörung

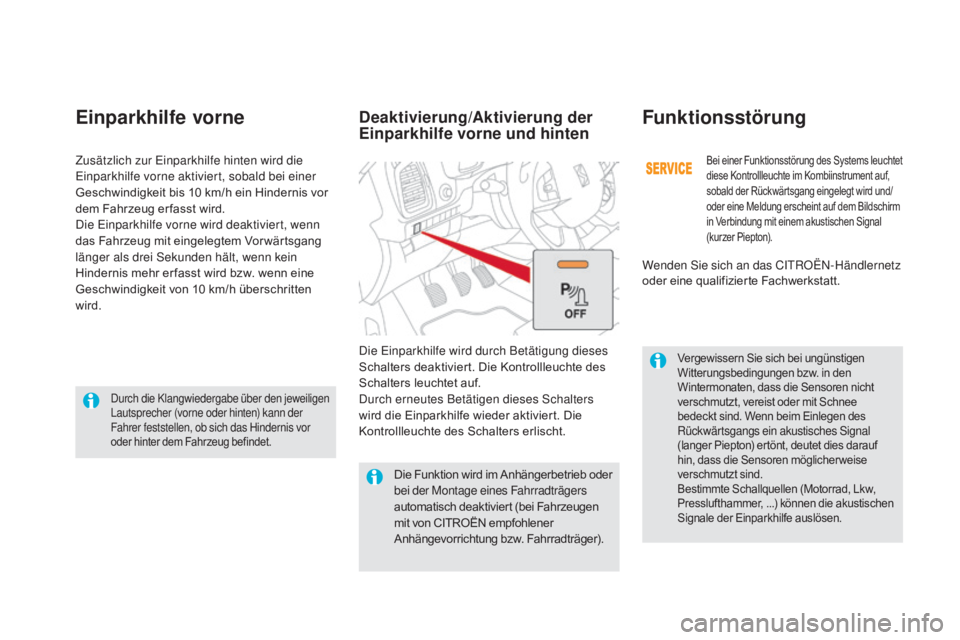

Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorne aktiviert, sobald bei einer
Geschwindigkeit bis 10 km/h ein Hindernis vor
dem Fahrzeug er fasst wird.
Die Einparkhilfe vorne wird deaktiviert, wenn
das Fahrzeug mit eingelegtem Vor wärtsgang
länger als drei Sekunden hält, wenn kein
Hindernis mehr er fasst wird bzw. wenn eine
Geschwindigkeit von 10 km/h überschritten
wird.
Einparkhilfe vorne
Die Funktion wird im Anhängerbetrieb oder
bei der Montage eines Fahrradträgers
automatisch deaktiviert (bei Fahrzeugen
mit von CITROËN empfohlener
Anhängevorrichtung bzw. Fahrradträger).
Deaktivierung/ak tivierung der
Einparkhilfe vorne und hinten
Die Einparkhilfe wird durch Betätigung dieses
Schalters deaktiviert. Die Kontrollleuchte des
Schalters leuchtet auf.
Durch erneutes Betätigen dieses Schalters
wird die Einparkhilfe wieder aktiviert. Die
Kontrollleuchte des Schalters erlischt.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (vorne oder hinten) kann der
Fahrer feststellen, ob sich das Hindernis vor
oder hinter dem Fahrzeug befindet.
Wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.

DS5_de_Chap05_visibilite_ed01-2015

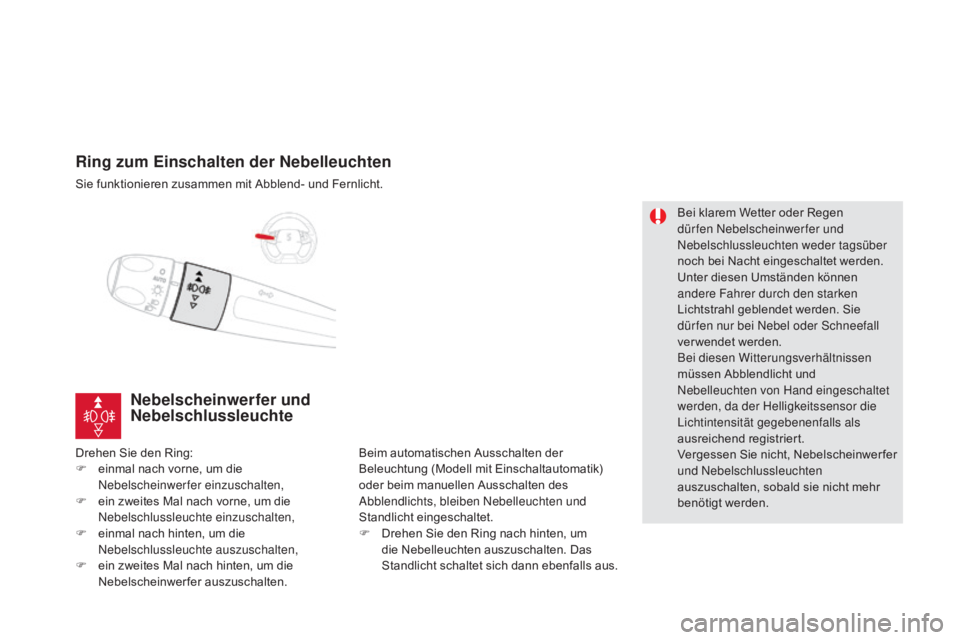

Ring zum Einschalten der Nebelleuchten
Sie funktionieren zusammen mit Abblend- und Fernlicht.
Drehen Sie den Ring:
F
e
inmal nach vorne, um die
Nebelscheinwerfer einzuschalten,
F

e
in zweites Mal nach vorne, um die
Nebelschlussleuchte einzuschalten,
F

e
inmal nach hinten, um die
Nebelschlussleuchte auszuschalten,
F

e
in zweites Mal nach hinten, um die
Nebelscheinwerfer auszuschalten. Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltautomatik)
oder beim manuellen Ausschalten des
Abblendlichts, bleiben Nebelleuchten und
Standlicht eingeschaltet.
F

D
rehen Sie den Ring nach hinten, um
die Nebelleuchten auszuschalten. Das
Standlicht schaltet sich dann ebenfalls aus. Bei klarem Wetter oder Regen
dürfen Nebelscheinwerfer und
Nebelschlussleuchten weder tagsüber
noch bei Nacht eingeschaltet werden.
Unter diesen Umständen können
andere Fahrer durch den starken
Lichtstrahl geblendet werden. Sie
dür fen nur bei Nebel oder Schneefall
verwendet werden.
Bei diesen Witterungsverhältnissen
müssen Abblendlicht und
Nebelleuchten von Hand eingeschaltet
werden, da der Helligkeitssensor die
Lichtintensität gegebenenfalls als
ausreichend registriert.
Vergessen Sie nicht, Nebelscheinwerfer
und Nebelschlussleuchten
auszuschalten, sobald sie nicht mehr
benötigt werden.
Nebelscheinwerfer und
Nebelschlussleuchte
