219
DS5_sv_Chap08_info-pratiques_ed01-2015

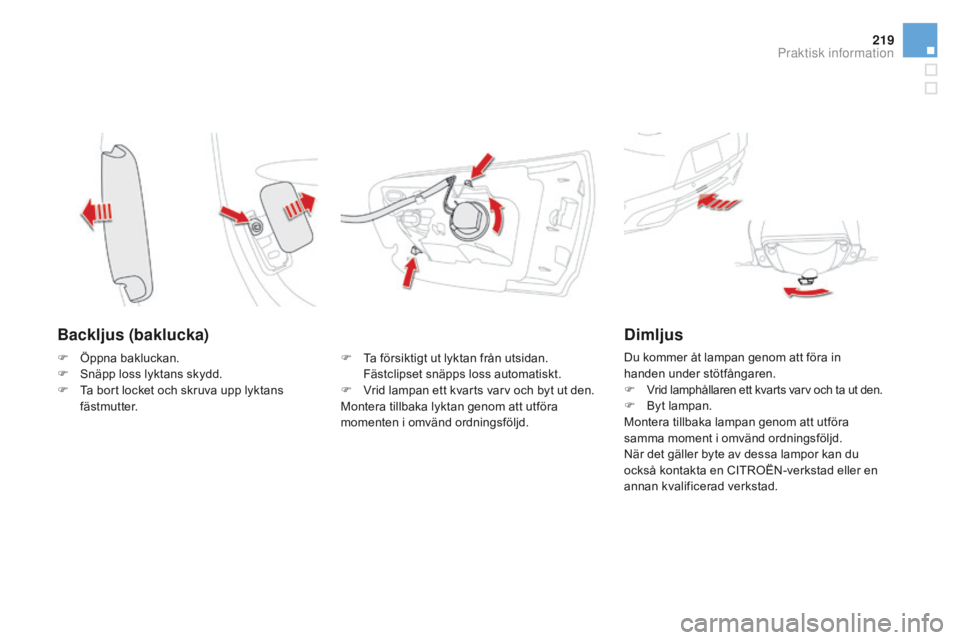

Backljus (baklucka)
F Ta försiktigt ut lyktan från utsidan. Fästclipset snäpps loss automatiskt.
F

V
rid lampan ett kvarts varv och byt ut den.
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd.
Dimljus
F Öppna bakluckan.
F S näpp loss lyktans skydd.
F

T
a bort locket och skruva upp lyktans
f ä s t m u t t e r. Du kommer åt lampan genom att föra in
handen under stötfångaren.
F Vrid lamphållaren ett kvarts varv och ta ut den.F Byt lampan.
Montera tillbaka lampan genom att utföra
samma moment i omvänd ordningsföljd.
När det gäller byte av dessa lampor kan du
också kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Praktisk information

DS5_sv_Chap08_info-pratiques_ed01-2015

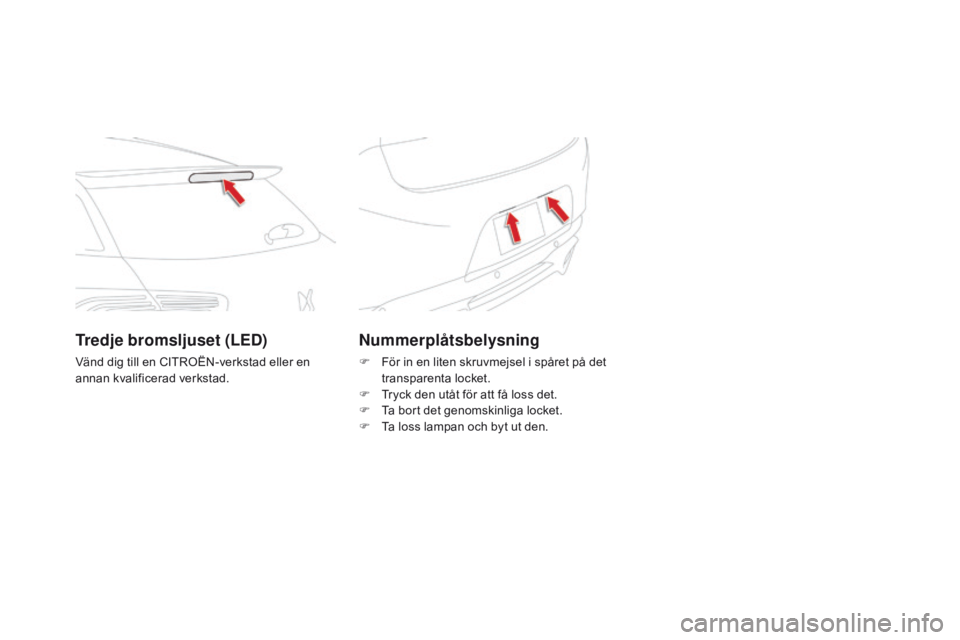

Nummerplåtsbelysning
F För in en liten skruvmejsel i spåret på det transparenta locket.
F

T
ryck den utåt för att få loss det.
F

T
a bort det genomskinliga locket.
F

T
a loss lampan och byt ut den.
Tredje bromsljuset (LED)
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.

221
DS5_sv_Chap08_info-pratiques_ed01-2015

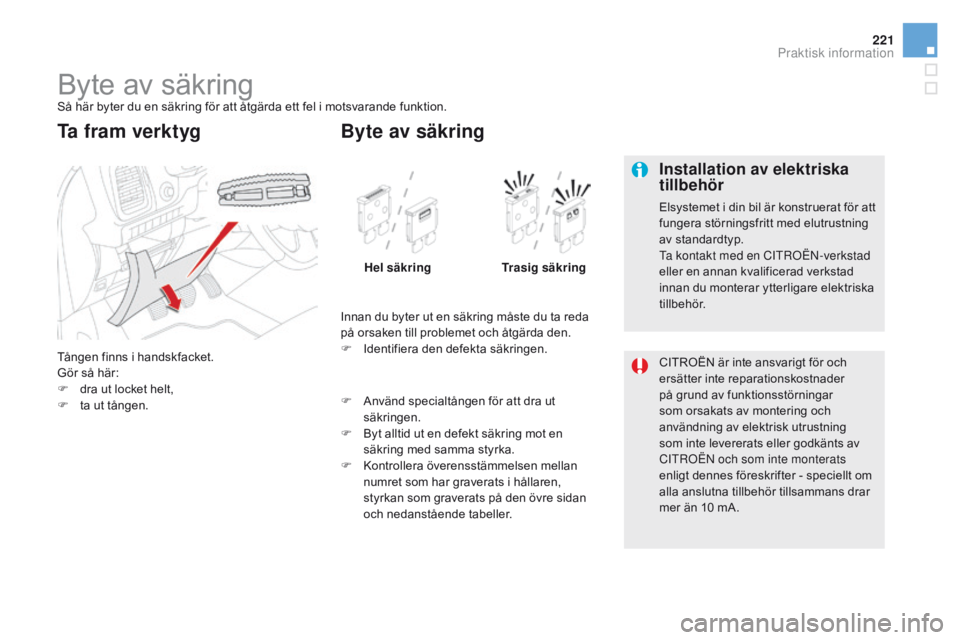

Byte av säkringSå här byter du en säkring för att åtgärda ett fel i motsvarande funktion.
TÃ¥ngen finns i handskfacket.
Gör så här:
F
d
ra ut locket helt,
F

t
a ut tången.
Ta fram verktyg
Innan du byter ut en säkring måste du ta reda
på orsaken till problemet och åtgärda den.
F
I
dentifiera den defekta säkringen.
Byte av säkring
Hel säkring Trasig säkring
F

A
nvänd specialtången för att dra ut
säkringen.
F

B
yt alltid ut en defekt säkring mot en
säkring med samma styrka.
F

K
ontrollera överensstämmelsen mellan
numret som har graverats i hållaren,
styrkan som graverats på den övre sidan
och nedanstående tabeller. CITROËN är inte ansvarigt för och
ersätter inte reparationskostnader
på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
C
i

tr
Oë
n och som inte monterats
enligt dennes föreskrifter - speciellt om
alla anslutna tillbehör tillsammans drar
mer
än 10 mA.
Installation av elektriska
tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
av standardtyp.
ta k
ontakt med en C
i
tr
Oë
n
-
verkstad
eller en annan kvalificerad verkstad
innan du monterar ytterligare elektriska
tillbehör.
Praktisk information

DS5_sv_Chap08_info-pratiques_ed01-2015

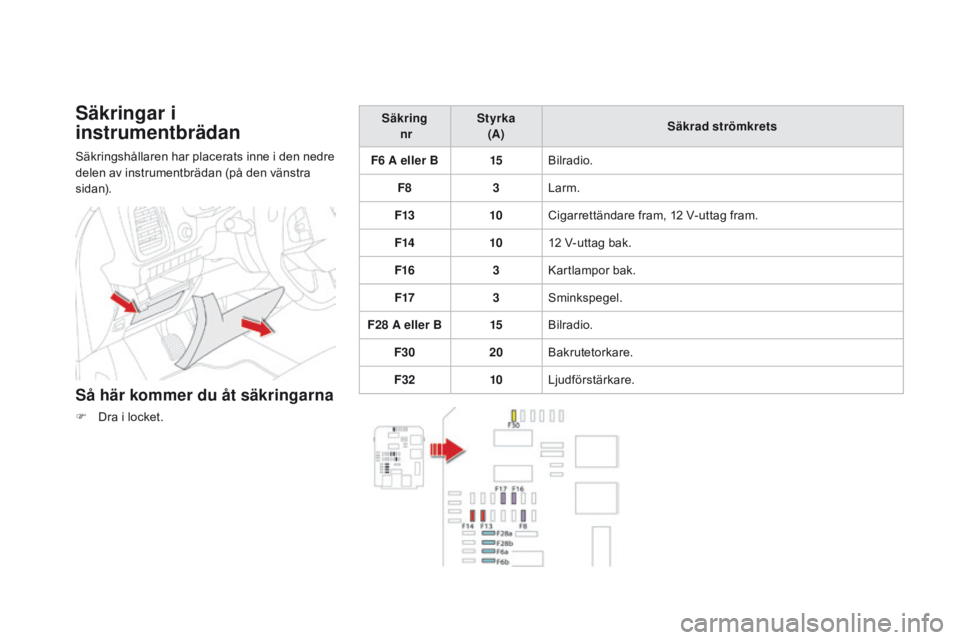

Säkringar i
instrumentbrädan
Säkringshållaren har placerats inne i den nedre
delen av instrumentbrädan (på den vänstra
s i d a n).
Så här kommer du åt säkringarna
F Dra i locket.Säkring
nr Styrka
(A) Säkrad strömkrets
F6 A eller B 15Bilradio.
F8 3Larm.
F13 10Cigarrettändare fram, 12 V-uttag fram.
F14 1012 V-uttag bak.
F16 3Kartlampor bak.
F17 3Sminkspegel.
F28 A eller B 15Bilradio.
F30 20Bakrutetorkare.
F32 10Ljudförstärkare.

223
DS5_sv_Chap08_info-pratiques_ed01-2015
Säkringar i motorrummet
Säkringshållaren har placerats i motorrummet i
närheten av batteriet (på vänstra sidan).
Så här kommer du åt säkringarna
F Snäpp loss locket.
F B yt ut säkringen (se motsvarande avsnitt).
F

E
fter byte bör du stänga locket
mycket omsorgsfullt, för att säkra
säkringshållarens täthet. Säkring
nr Styrka
(A) Säkrad strömkrets
F20 15Pump för vindrute- och bakrutespolare.
F21 20Pump för strålkastarspolare.
F22 15Signalhorn.
F23 15Helljus, höger.
F24 15Helljus, vänster.
F27 5Avskärmning vänster ljus.
F28 5Avskärmning höger ljus.
Praktisk information

DS5_sv_Chap08_info-pratiques_ed01-2015
12 V-batteri
Om bilen är försedd med denna dekal
(i synnerhet om bilen har
Stop & Start) har bilen ett 12-volts
blybatteri med specifika egenskaper
och specifikationer. Byte eller
urkoppling ska uteslutande göras på en
CITROËN-verkstad eller på en annan
kvalificerad verkstad. Batteriet är placerat i motorrummet.
Gör så här:
F

ö
ppna motorhuven med det inre reglaget
och sedan det yttre,
F

t
a bort plastlocket för att komma åt
pluspolen (+),
F

s
näpp vid behov loss säkringsboxen för att
ta bort batteriet.
Komma åt batteriet
Urkoppling av pluspolen (+)
F Lyft upp låsplattan D maximalt för att låsa upp kabelskon E .
Ã…teranslutning av pluspolen (+)
F Placera kabelns öppna klämma E på
batteriets pluspol.
F

T
ryck vertikalt på klämman E så att den
ligger ordentligt an mot batteriet.
F

L
ås klämman genom att föra styrklacken åt
sidan och därefter fälla ner låsplattan D .
Tryck inte för hårt på plattan, eftersom
det blir omöjligt att låsa om klämman
är felplacerad. Börja vid behov om från
början.
Tillvägagångssätt för att starta motorn med hjälp av ett annat batteri eller för att ladda ett urladdat batteri.

225
DS5_sv_Chap08_info-pratiques_ed01-2015
Efter återmontering av batteriet kommer
Stop & Start-systemet inte att vara
aktivt förrän bilen stått stilla en viss tid,
som beror på klimatförhållandena och
batteriets laddning (upp till ca 8 timmar).
I bilar med Stop & Start behöver
batteriet inte kopplas ur vid
uppladdning.
Starta motorn med hjälp av
ett annat batteri
Kontrollera först att hjälpbatteriet har
en nominell spänning på 12 V och en
kapacitet som minst är likvärdig med det
urladdade batteriets.
Starta inte motorn genom att ansluta en
batteriladdare.
Koppla inte ur pluspolen när motorn är
igång.
F

T

a bort pluspolens (+) plastkåpa om din bil
är utrustad med en sådan.
F

A

nslut den röda kabeln till pluspolen (+)
på det urladdade batteriet A och sedan till
pluspolen (+) på hjälpbatteriet B .
F

A

nslut den ena änden av den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B (eller till en jordpunkt i bilen
där hjälpbatteriet sitter).
F

A

nslut den andra änden av den gröna
eller den svarta kabeln till jordpunkten
c i
bilen med det urladdade batteriet (eller på
motorfästet).
F

S

tarta motorn i bilen där hjälpbatteriet sitter
och låt den gå i några minuter. F

A
ktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
S

täng av tändningen och vänta en stund
om motorn inte startar direkt, innan du
försöker igen. F
K oppla ur bilens batteri.
F F ölj de instruktioner som laddarens
tillverkare har lämnat.
F

A
nslut batteriet på nytt. Börja med
minuspolen (-).
F

K
ontrollera att klämmorna och kabelskorna
är rena. Om de är täckta av sulfat (vitaktig
eller grönaktig beläggning), demontera
dem och rengör dem.
Ladda batteriet med hjälp
av en batteriladdare
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller
batteriet i en annan bil) och startkablar.
F

V
änta tills varvtalet återgår till tomgång och
koppla ur startkablarna i omvänd ordning.
F

S
ätt tillbaka plastkåpan på pluspolen (+), i
förekommande fall.
Praktisk information

DS5_sv_Chap08_info-pratiques_ed01-2015
Batterierna innehåller skadliga ämnen
som t.ex. svavelsyra och bly. Batteriet
måste tas om hand i enlighet med
gällande bestämmelser och får under
inga omständigheter kastas bort med
hushållsavfall.
Lämna in småbatterier och bilbatterier
till ett godkänt uppsamlingsställe.
Om bilens batteri inte används under
mer än en månad, rekommenderar vi
att du kopplar ur det.
Skjut inte på bilen för att försöka
starta den om den har en EGS/ETG -
växellåda eller en automatlåda.Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska
genomföras på en plats med god
ventilation på långt avstånd från
öppna lågor eller gnistkällor, för att
undvika all risk för explosion eller
brand.
Försök inte ladda ett fruset batteri.
Det måste först tinas upp för att
undvika eventuell explosionsrisk.
Om batteriet har varit fruset ska det
kontrolleras innan det laddas upp på
en CITROËN-verkstad eller en annan
kvalificerad verkstad som kontrollerar
att de interna komponenterna inte har
skadats och att höljet inte är sprucket,
vilket skulle innebära en risk för
läckage av giftig och frätande syra.
Vänd plus och minus rätt och använd
enbart en 12
V-laddare.
Koppla inte ur kabelskorna medan
motorn är i gång.
Ladda inte upp batterier utan att först
ha kopplat ur kabelskorna.
Tvätta händerna när du är klar med
dessa åtgärder.
Före urkoppling
Innan du kopplar ur batteriet måste du vänta
2
minuter efter att tändningen slagits ifrån.
Stäng rutorna och dörrarna innan du kopplar ur
batteriet.
Efter återanslutning
Efter att batteriet anslutits på nytt skall du slå
på tändningen och vänta 1 minut innan du
startar motorn, för att möjliggöra initialisering
av de elektroniska systemen. Om små
störningar förekommer efter detta ingrepp är
det skäl att kontakta en CITROËN-verkstad
eller en annan kvalificerad verkstad.
Med hjälp av anvisningarna under motsvarande
rubrik kan du själv initialisera (beroende på
version):
-
f

järrkontrollen,
-

d
e elmanövrerade gardinerna,
-

e
tc.
Vissa funktioner är inte tillgängliga så
länge batteriet inte har en tillräcklig
laddningsnivå.

227
DS5_sv_Chap08_info-pratiques_ed01-2015

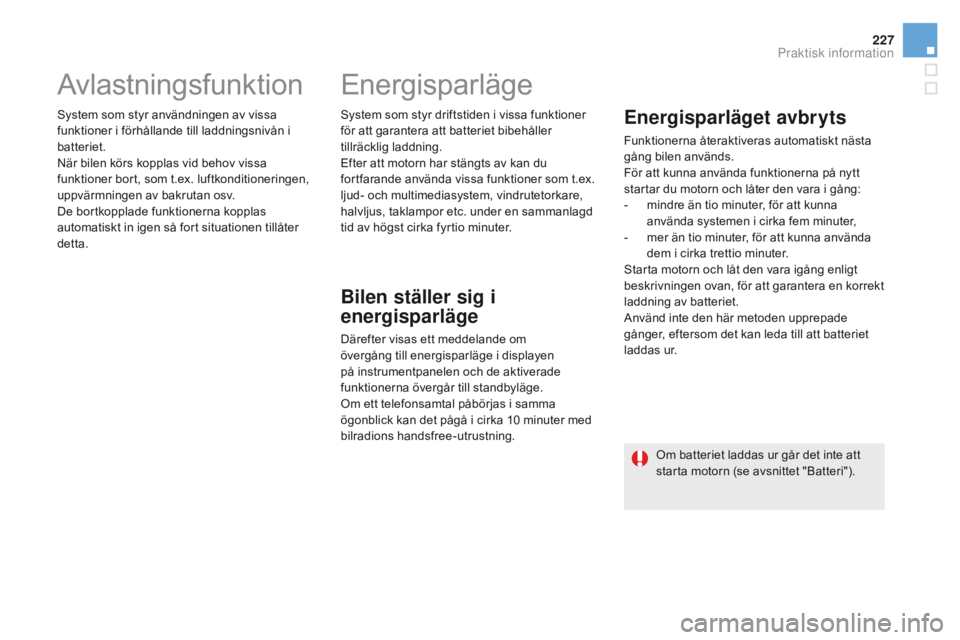

Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vid behov vissa
funktioner bort, som t.ex. luftkonditioneringen,
uppvärmningen av bakrutan osv.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.System som styr driftstiden i vissa funktioner
för att garantera att batteriet bibehåller
tillräcklig laddning.
Efter att motorn har stängts av kan du
fortfarande använda vissa funktioner som t.ex.
ljud- och multimediasystem, vindrutetorkare,
halvljus, taklampor etc. under en sammanlagd
tid av högst cirka fyrtio minuter.
Energisparläge
Bilen ställer sig i
energisparläge
Därefter visas ett meddelande om
övergång till energisparläge i displayen
på instrumentpanelen och de aktiverade
funktionerna övergår till standbyläge.
Om ett telefonsamtal påbörjas i samma
ögonblick kan det pågå i cirka 10
minuter med
bilradions handsfree-utrustning.
Energisparläget avbryts
Funktionerna återaktiveras automatiskt nästa
gång bilen används.
För att kunna använda funktionerna på nytt
startar du motorn och låter den vara i gång:
-

m
indre än tio minuter, för att kunna
använda systemen i cirka fem minuter,
-

m
er än tio minuter, för att kunna använda
dem i cirka trettio minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera en korrekt
laddning av batteriet.
Använd inte den här metoden upprepade
gånger, eftersom det kan leda till att batteriet
laddas ur.
Om batteriet laddas ur går det inte att
starta motorn (se avsnittet "Batteri").
Praktisk information

DS5_sv_Chap08_info-pratiques_ed01-2015

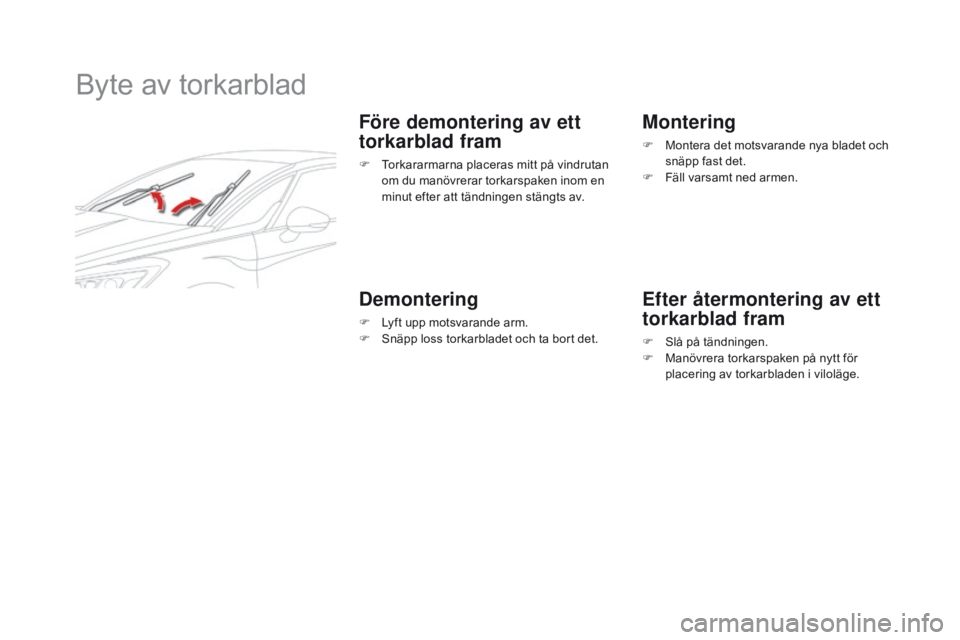

Byte av torkarblad
Före demontering av ett
torkarblad fram
F Torkararmarna placeras mitt på vindrutan om du manövrerar torkarspaken inom en
minut efter att tändningen stängts av.
Demontering
F Lyft upp motsvarande arm.
F S näpp loss torkarbladet och ta bort det.
Montering
F Montera det motsvarande nya bladet och snäpp fast det.
F

F
äll varsamt ned armen.
Efter återmontering av ett
torkarblad fram
F Slå på tändningen.
F M anövrera torkarspaken på nytt för
placering av torkarbladen i viloläge.
