Page 251 of 418

249
DS5_sv_Chap09_verifications_ed01-2015

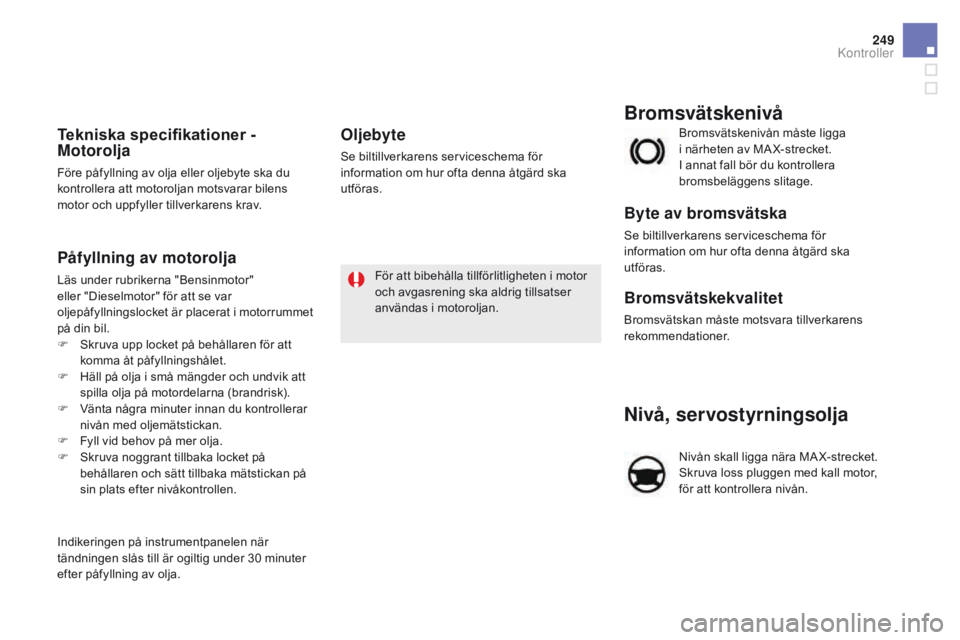

Nivå, servostyrningsolja
Nivån skall ligga nära MA X-strecket.
Skruva loss pluggen med kall motor,
för att kontrollera nivån. Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Bromsvätskenivå
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Bromsvätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer.
Tekniska specifikationer -
Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan motsvarar bilens
motor och uppfyller tillverkarens krav.
Påfyllning av motorolja
Läs under rubrikerna "Bensinmotor"
eller "Dieselmotor" för att se var
oljepåfyllningslocket är placerat i motorrummet
på din bil.
F
S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F
H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F
V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F
F
yll vid behov på mer olja.
F
S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Indikeringen på instrumentpanelen när
tändningen slås till är ogiltig under 30 minuter
efter påfyllning av olja.
oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor
och avgasrening ska aldrig tillsatser
användas i motoroljan.
Kontroller
Page 252 of 418

DS5_sv_Chap09_verifications_ed01-2015

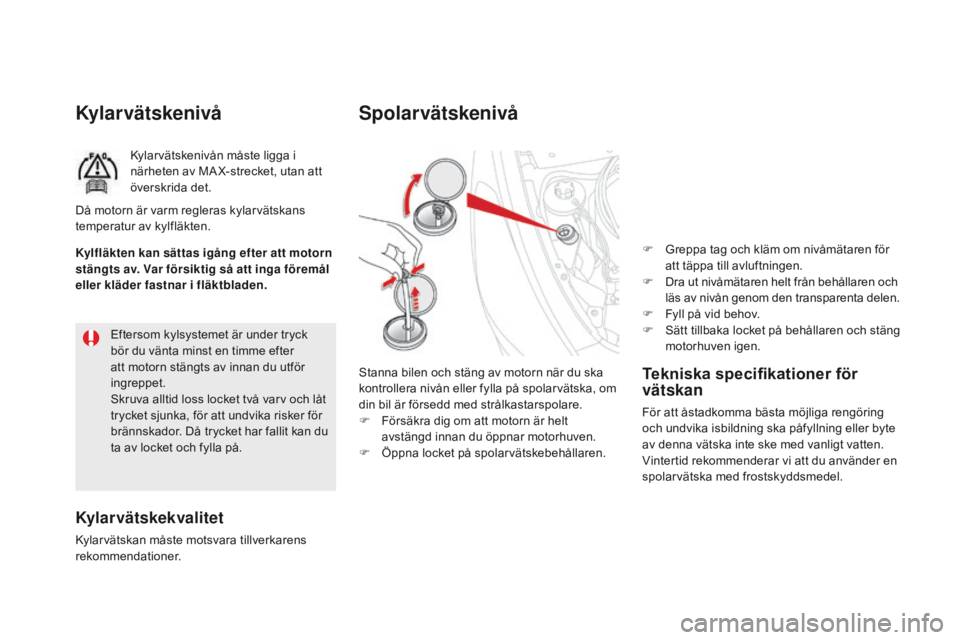

Kylar vätskenivå
Kylarvätskenivån måste ligga i
närheten av MA X-strecket, utan att
överskrida det.
Kylar vätskekvalitet
Kylarvätskan måste motsvara tillverkarens
rekommendationer.Eftersom kylsystemet är under tryck
bör du vänta minst en timme efter
att motorn stängts av innan du utför
ingreppet.
Skruva alltid loss locket två varv och låt
trycket sjunka, för att undvika risker för
brännskador. Då trycket har fallit kan du
ta av locket och fylla på.
Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Kylfläkten kan sättas igång efter att motorn
stängts av. v
a
r försiktig så att inga föremål
eller kläder fastnar i fläktbladen.
Tekniska specifikationer för
vätskan
För att åstadkomma bästa möjliga rengöring
och undvika isbildning ska påfyllning eller byte
av denna vätska inte ske med vanligt vatten.
Vintertid rekommenderar vi att du använder en
spolarvätska med frostskyddsmedel.
Spolar vätskenivå
Stanna bilen och stäng av motorn när du ska
kontrollera nivån eller fylla på spolarvätska, om
din bil är försedd med strålkastarspolare.
F
F
örsäkra dig om att motorn är helt
avstängd innan du öppnar motorhuven.
F
Ö
ppna locket på spolarvätskebehållaren. F
G
reppa tag och kläm om nivåmätaren för
att täppa till avluftningen.
F
D
ra ut nivåmätaren helt från behållaren och
läs av nivån genom den transparenta delen.
F
F
yll på vid behov.
F
S
ätt tillbaka locket på behållaren och stäng
motorhuven igen.
Page 253 of 418

251
DS5_sv_Chap09_verifications_ed01-2015

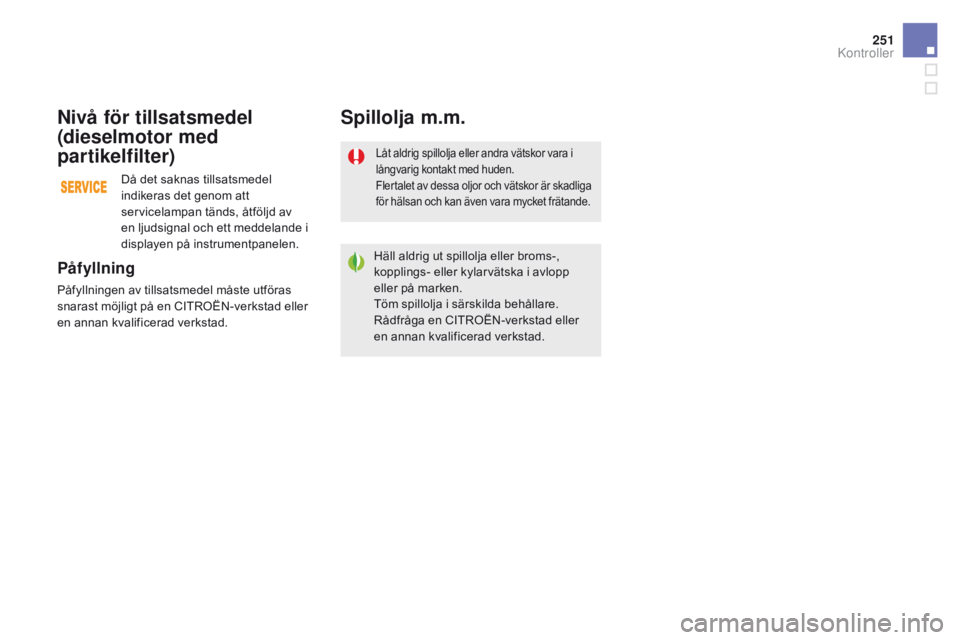

Låt aldrig spillolja eller andra vätskor vara i
långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är skadliga
för hälsan och kan även vara mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Spillolja m.m.
Påfyllning
Påfyllningen av tillsatsmedel måste utföras
snarast möjligt på en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Nivå för tillsatsmedel
(dieselmotor med
partikelfilter)
Då det saknas tillsatsmedel
indikeras det genom att
servicelampan tänds, åtföljd av
en ljudsignal och ett meddelande i
displayen på instrumentpanelen.
Kontroller
Page 254 of 418

DS5_sv_Chap09_verifications_ed01-2015
Kontroller
12 v-batteri
Batteriet är underhållsfritt.
Däremot bör du kontrollera att
kabelskorna är rena och väl åtdragna,
speciellt under sommar och vinter.Om bilen är försedd med den här dekalen
(i synnerhet i bilar med Stop & Start) har
bilen ett 12-volts blybatteri med särskilda
egenskaper och specifikationer. Byte eller
urkoppling ska uteslutande göras på en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Om inget annat anges ska dessa delar
kontrolleras i enlighet med biltillverkarens
serviceschema och beroende på vilken motor
din bil har.
Du kan också låta en CITROËN-verkstad
eller en annan kvalificerad verkstad utföra
kontrollerna.
Vid ingrepp på batteriet bör du läsa under
rubriken "12
V-batteri", där det finns råd om
försiktighetsåtgärder som bör vidtas innan
batteriet kopplas ur och efter återanslutning.
Page 255 of 418

253
DS5_sv_Chap09_verifications_ed01-2015

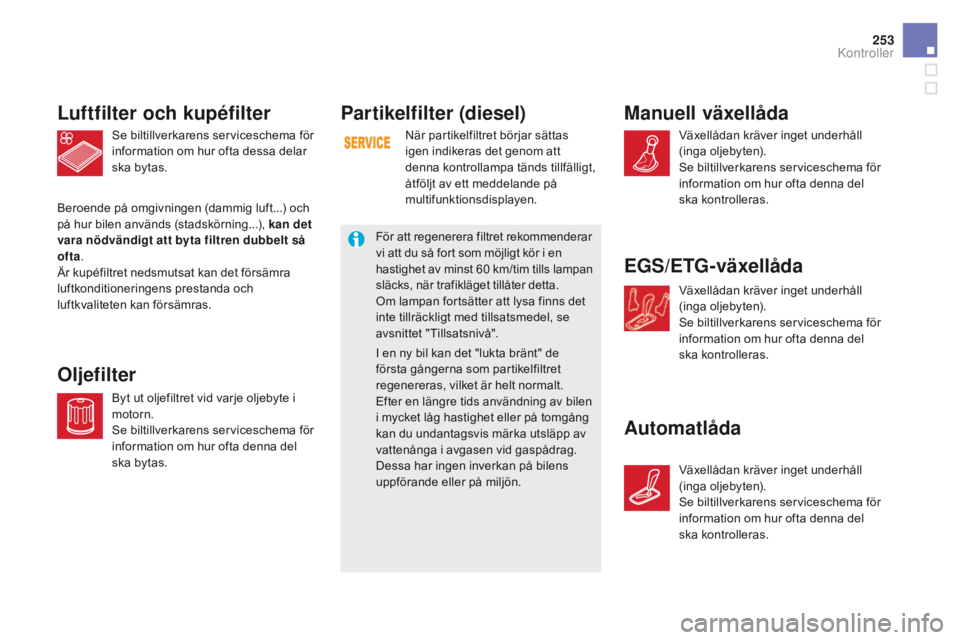

Partikelfilter (diesel)
När partikelfiltret börjar sättas
igen indikeras det genom att
denna kontrollampa tänds tillfälligt,
åtföljt av ett meddelande på
multifunktionsdisplayen.
För att regenerera filtret rekommenderar
vi att du så fort som möjligt kör i en
hastighet av minst 60
km/tim tills lampan
släcks, när trafikläget tillåter detta.
Om lampan fortsätter att lysa finns det
inte tillräckligt med tillsatsmedel, se
avsnittet "Tillsatsnivå".
I en ny bil kan det "lukta bränt" de
första gångerna som partikelfiltret
regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgasen vid gaspådrag.
Dessa har ingen inverkan på bilens
uppförande eller på miljön.
Se biltillverkarens serviceschema för
information om hur ofta dessa delar
ska bytas.
Luftfilter och kupéfilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska bytas.
oljefilter
Beroende på omgivningen (dammig luft...) och
på hur bilen används (stadskörning...), kan det
vara nödvändigt att byta filtren dubbelt så
ofta
.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
EgS/ETg-växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
Automatlåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema för
information om hur ofta denna del
ska kontrolleras.
Kontroller
Page 256 of 418

DS5_sv_Chap09_verifications_ed01-2015

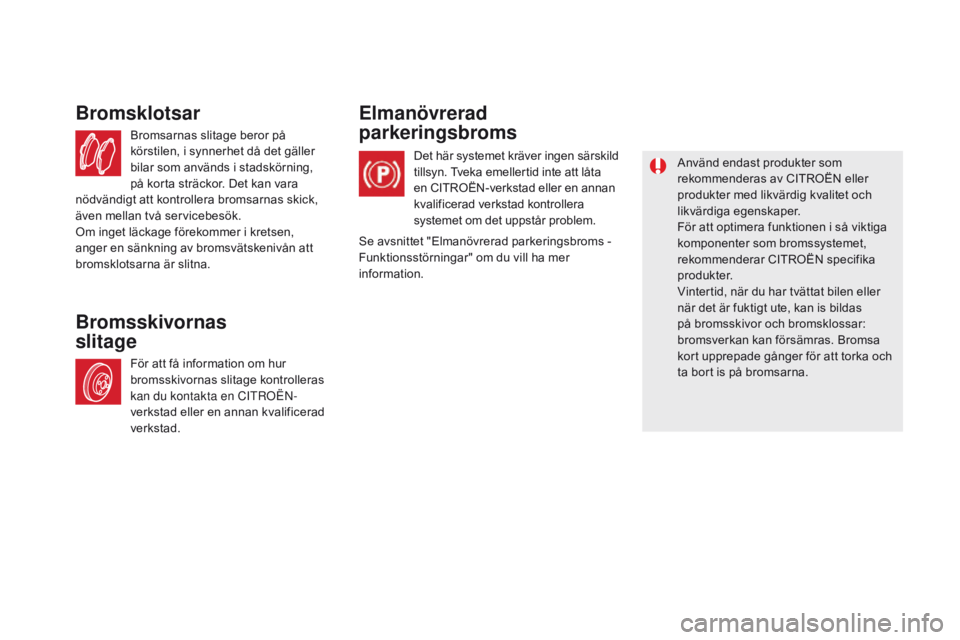

Bromsarnas slitage beror på
körstilen, i synnerhet då det gäller
bilar som används i stadskörning,
på korta sträckor. Det kan vara
nödvändigt att kontrollera bromsarnas skick,
även mellan två servicebesök.
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån att
bromsklotsarna är slitna.
Bromsklotsar
För att få information om hur
bromsskivornas slitage kontrolleras
kan du kontakta en C
i
tr
Oë
n
-
v
erkstad eller en annan kvalificerad
verkstad.
Bromsskivornas
slitage Elmanövrerad
parkeringsbroms
Det här systemet kräver ingen särskild
tillsyn. Tveka emellertid inte att låta
en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera
systemet om det uppstår problem.
Använd endast produkter som
rekommenderas av CITROËN eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar CITROËN specifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa
kort upprepade gånger för att torka och
ta bort is på bromsarna.
Se avsnittet "Elmanövrerad parkeringsbroms -
Funktionsstörningar" om du vill ha mer
information.
Page 257 of 418

255
DS5_sv_Chap09_verifications_ed01-2015
Tillsatsen AdBlue® och SCr-systemet
för dieselmotorer av typen BlueHDi
För att skydda miljön och uppfylla de nya
Euro 6 -normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen
i sina dieselmotorer har CITROËN valt att
utrusta sina bilar med en avgasrening som
kombinerar SCR-systemet (selektiv katalytisk
reduktion) och partikelfiltrering (FAP).
ScR-systemet
Med hjälp av tillsatsen AdBlue® som innehåller
urea, omvandlar en katalysator upp till 85 % av
kväveoxiderna (NOx) till kväve och vatten som
är oskadliga för hälsan och miljön. Tillsatsämnet AdBlue
® finns i en särskild
tank som är placerad under bagageutrymmet
baktill på bilen. Den rymmer ca 17 liter: detta
motsvarar en räckvidd på cirka 20 000 km
innan ett varningssystem utlöses som indikerar
att återstående körsträcka är högst 2 400 km.
Varje gång du lämnar in bilen för periodisk
service hos CITROËN eller på en annan
kvalificerad verkstad kommer tillsatstanken att
fyllas på med AdBlue
® för att SCR-systemet
ska fungera korrekt.
Om den uppskattade körsträckan mellan två
servicetillfällen överstiger gränsen 20 000
km,
rekommenderar vi att du vänder dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad för att göra påfyllningen som krävs. När AdBlue
®-tanken är tom hindras
motorn från att starta med hjälp av en
lagstadgad anordning.
När fel uppstår på SCR-systemet,
uppfyller inte längre bilens utsläppsnivå
Euro 6 -normerna: bilen släpper ut
föroreningar.
Om du konstaterar en funktionsstörning
i SC
r-
systemet ska du snarast
kontakta en CITROËN-verkstad eller
en annan kvalificerad verkstad: efter
1 100 km aktiveras automatiskt en
anordning som hindrar motorn från att
starta.
Kontroller
Page 258 of 418

DS5_sv_Chap09_verifications_ed01-2015
Räckviddsmätare
Så snart reservnivån i AdBlue®-tanken
har nåtts eller efter att ett funktionsfel i
avgasreningssystemet SCR har detekterats,
visas en indikator när tändningen slås till, med
information om hur långt bilen kan köras innan
motorn inte längre går att starta.
Om ett fel har detekterats samtidigt som nivån
av AdBlue
® är låg visas den lägsta räckvidden.
Om det finns risk att motorn inte startar på grund av brist på AdBlue®
Motorns startspärr aktiveras
automatiskt när AdBlue®-tanken är tom. Räckvidd som överstiger 2 400 km
När tändningen slås till visas ingen
information om räckvidden automatiskt i
instrumentpanelen.
Genom att trycka på denna knapp visas den
momentana räckvidden.
Över 5 000 km anges inget värde.
Page 259 of 418

257
DS5_sv_Chap09_verifications_ed01-2015
När tändningen slås på tänds kontrollampan
UREA, en ljudsignal hörs och ett meddelande
visas (t.ex: "Top up emissions additive: Starting
prevented in 1 500 km") (Fyll på tillsatsmedel:
om 1 500 km kan bilen inte längre startas) som
anger räckvidden uttryckt i kilometer
eller miles.
Medan du kör visas meddelandet var 300:e km
så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar". Räckvidd mellan 600 och 2 400 km
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och ett meddelande visas (t.ex:
"Top up emissions additive: Starting prevented
in 600 km") (Fyll på tillsatsmedel: om
600 km kan bilen inte längre startas) som anger
räckvidden uttryckt i kilometer eller miles.
Medan du kör, visas meddelandet var
30:e sekund så länge tillsatsämnet inte
fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue®.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
Om du inte gör det kan du inte längre starta
bilen. Räckvidd mellan 0 och 600 km
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och detta meddelande visas:
"Top up emissions additive: Starting prevented"
(Fyll på tillsatsmedel: bilen kan inte längre
startas).
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta. Stopp på grund av brist på AdBlue
®
För att kunna starta motorn igen
rekommenderar vi dig att kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad för påfyllning. Om
du själv fyller på tillsatsämnet måste du
hälla i minst 3,8 liter AdBlue
® i tanken.
Se avsnittet "Påfyllningar".
Kontroller
Page 260 of 418

DS5_sv_Chap09_verifications_ed01-2015
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken
har kontrollerat avgasreningssystemet
SCR.
Motorns startspärr aktiveras
automatiskt när du kört 1 100 km efter
att felet på avgasreningssystemet
SCR bekräftats. Låt CITROËN eller en
annan kvalificerad verkstad göra en
kontroll av systemet så fort som möjligt.
UREA- och SERVICE-lampan samt
motordiagnoslampan tänds tillsammans med
en ljudsignal och meddelandet "Emissions
fault" visas.
Varningen utlöses under färd när funktionsfelet
detekteras första gången. Därefter sker detta
varje gång tändningen slås till, så länge
orsaken till felet kvarstår.
om e
tt fel detekteras
Om felet i SCR-systemet bekräftas (efter
50 km körsträcka med permanent indikering
av funktionsfelet), tänds SERVICE-lampan
och motordiagnoslampan med fast sken och
UREA-lampan blinkar, åtföljt av en ljudsignal
och ett meddelande (exempel: "Emissions
fault: Starting prevented in 300 km") (Fel i
avgasreningen: Om 300 km går bilen inte att
starta) som anger hur långt bilen kan köras
uttryckt i km eller miles.
Medan du kör visas meddelandet var
30:e sekund så länge felet i
avgasreningssystemet SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Då måste du så fort som möjligt kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Annars går bilen inte längre att starta. Under fasen för tillåten körning (mellan
1 100 km och 0 km)
om fel detekteras på avgasreningssystemet ScR
