19

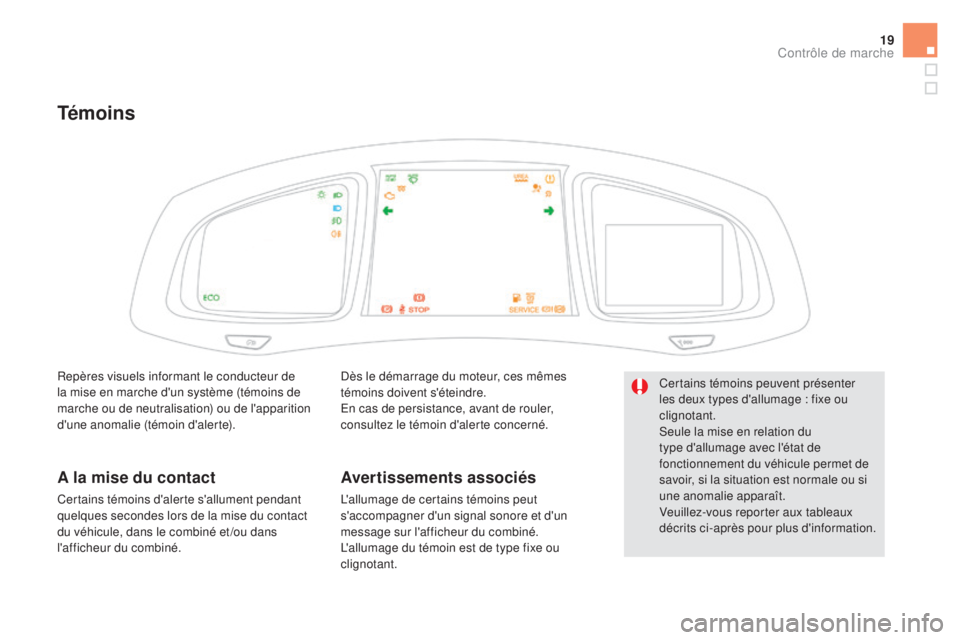

témoins
Dès le démarrage du moteur, ces mêmes
témoins doivent s'éteindre.
En cas de persistance, avant de rouler,
consultez le témoin d'alerte concerné.
avertissements associés
L'allumage de certains témoins peut
s'accompagner d'un signal sonore et d'un
message sur l'afficheur du combiné.
L'allumage du témoin est de type fixe ou
clignotant.Certains témoins peuvent présenter
les deux types d'allumage
: fixe ou
clignotant.
Seule la mise en relation du
type d'allumage avec l'état de
fonctionnement du véhicule permet de
savoir, si la situation est normale ou si
une anomalie apparaît.
Veuillez-vous reporter aux tableaux
décrits ci-après pour plus d'information.
Repères visuels informant le conducteur de
la mise en marche d'un système (témoins de
marche ou de neutralisation) ou de l'apparition
d'une anomalie (témoin d'alerte).
a la mise du contact
Certains témoins d'alerte s'allument pendant
quelques secondes lors de la mise du contact
du véhicule, dans le combiné et /ou dans
l'afficheur du combiné.
Contrôle de marche

témoinetatCauseac tions / ob servations
ind

icateur de
direction gauche clignotant avec
b r u i t e u r. La commande d'éclairage est
actionnée vers le bas.
ind

icateur de
direction droite clignotant avec
b r u i t e u r. La commande d'éclairage est
actionnée vers le haut.
fe

ux de position fixe. La commande d'éclairage est sur la
position "Feux de position".
fe

ux de
croisement fixe.
La commande d'éclairage est sur la
position "Feux de croisement".
fe

ux de route fixe. La commande d'éclairage est
actionnée vers vous. Tirez la commande pour revenir en feux de
croisement.
pr

ojecteurs
antibrouillard
avant fixe.
Les projecteurs antibrouillard avant
sont allumés à l'aide de la bague de
la commande d'éclairage. Tournez la bague de la commande d'éclairage
deux fois vers l'arrière pour éteindre les projecteurs
antibrouillard.
Pour plus d'informations sur la commande d'éclairage, reportez-vous à la rubrique correspondante.
fe

ux de route
automatiques fixe.
La commande d'éclairage est
actionnée vers vous et la touche est
activée.
Son voyant est allumé. La caméra, se trouvant sur le rétroviseur intérieur,
autorise ou non l'inversion des feux de route avec les
feux de croisement, suivant l'éclairage extérieur et les
conditions de circulation.
Tirez la commande d'éclairage pour revenir en feux de
croisement.

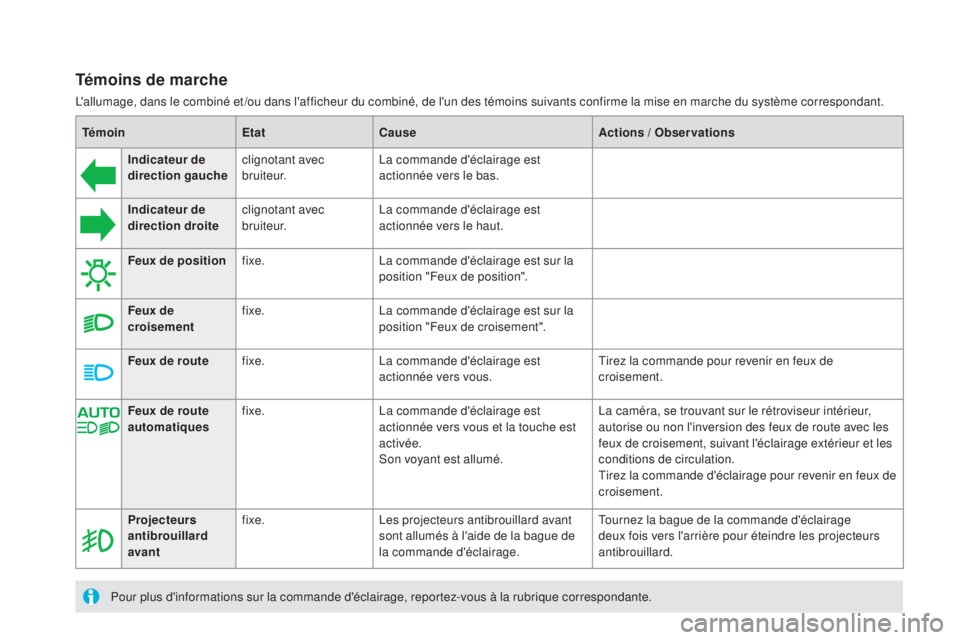

témoins de marche
L'allumage, dans le combiné et /ou dans l'afficheur du combiné, de l'un des témoins suivants confirme la mise en marche du système correspondant.

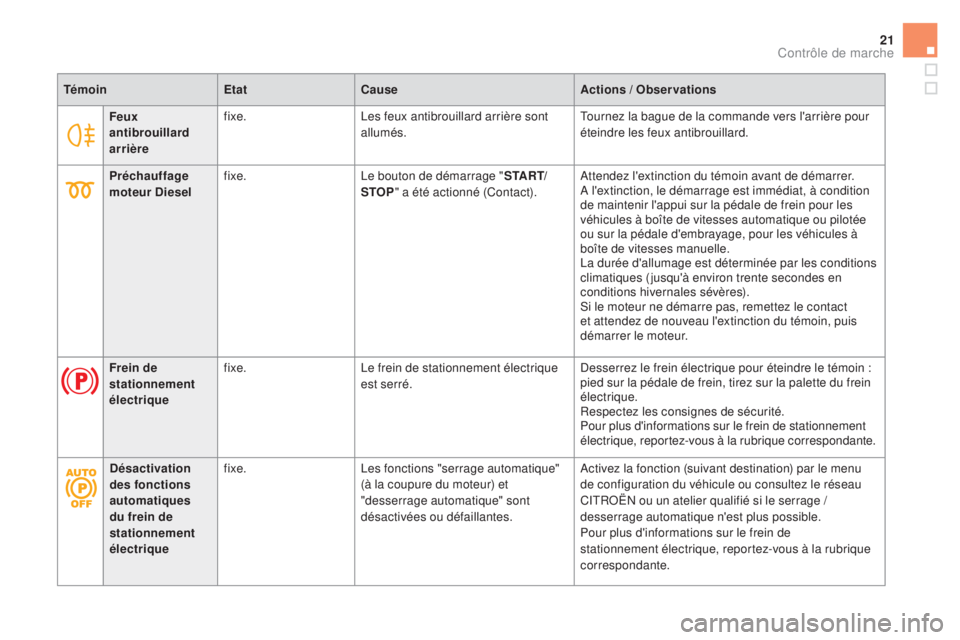

21
feux
antibrouillard
arrièrefixe.
Les feux antibrouillard arrière sont
allumés. Tournez la bague de la commande vers l'arrière pour
éteindre les feux antibrouillard.
té

moin
e
tat
Cause
ac
tions / o
b
servations
pré

chauffage
moteur
d
i
eselfixe.
Le bouton de démarrage "
s

ta r t
/s

top
" a é
té actionné (Contact).Attendez l'extinction du témoin avant de démarrer.
A l'extinction, le démarrage est immédiat, à condition
de maintenir l'appui sur la pédale de frein pour les
véhicules à boîte de vitesses automatique ou pilotée
ou sur la pédale d'embrayage, pour les véhicules à
boîte de vitesses manuelle.
La durée d'allumage est déterminée par les conditions
climatiques ( jusqu'à environ trente secondes en
conditions hivernales sévères).
Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l'extinction du témoin, puis
démarrer le moteur.
fr

ein de
stationnement
électrique fixe.
Le frein de stationnement électrique
est serré. Desserrez le frein électrique pour éteindre le témoin
:
pied sur la pédale de frein, tirez sur la palette du frein
électrique.
Respectez les consignes de sécurité.
Pour plus d'informations sur le frein de stationnement
électrique, reportez-vous à la rubrique correspondante.
dé

sactivation
des fonctions
automatiques
du frein de
stationnement
électrique fixe.
Les fonctions "serrage automatique"
(à la coupure du moteur) et
"desserrage automatique" sont
désactivées ou défaillantes. Activez la fonction (suivant destination) par le menu
de configuration du véhicule ou consultez le réseau
CITROËN ou un atelier qualifié si le serrage /
desserrage automatique n'est plus possible.
Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
Contrôle de marche

témoinetatCauseac tions / ob servations
es

suyage
automatique fixe.
La commande d'essuie-vitre est
actionnée vers le bas. Le balayage automatique de l'essuie-vitre avant est
activé.
Pour désactiver l'essuyage automatique, actionnez
la commande vers le bas ou placez la commande
d'essuie-vitre sur une autre position.
sy

stème
d'airbag
passager fixe dans l'afficheur
des témoins de
ceinture et d'airbag
frontal passager. La commande, située dans la
boîte à gants, est actionnée sur la
position


" on
".
L

'airbag frontal passager est activé.
Dans ce cas, n'installez pas de siège
enfant "dos à la route". Actionnez la commande sur la position "
o

ff
" p

our
neutraliser l'airbag frontal passager.
Dans ce cas, vous pouvez installer un siège enfant
"dos à la route".
st

op & s
t
ar tfixe. A l'arrêt du véhicule (feu rouge, stop,
encombrements...), le Stop & Start a
mis le moteur en mode STOP. Dès que vous souhaitez repartir, le témoin s'éteint
et le moteur redémarre automatiquement en mode
S TA R T.
clignotant quelques
secondes, puis
s'éteint. Le mode STOP est momentanément
indisponible.
ou
Le mode START s'est
automatiquement déclenché. Pour plus d'informations sur les cas particuliers du
mode STOP et du mode START, reportez-vous à la
rubrique "Stop & Start".

23

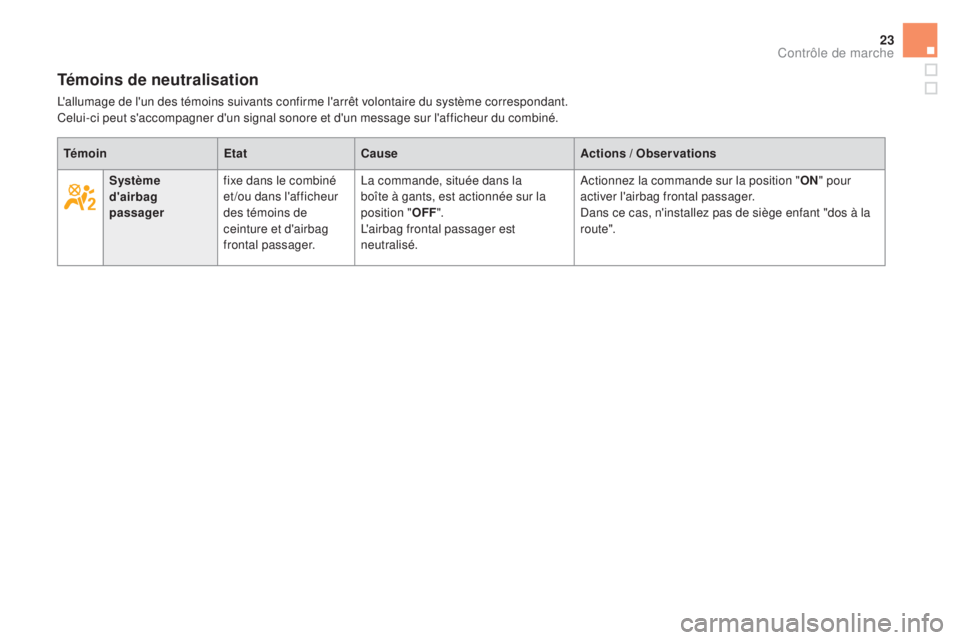

témoins de neutralisation
L'allumage de l'un des témoins suivants confirme l'arrêt volontaire du système correspondant.
Celui-ci peut s'accompagner d'un signal sonore et d'un message sur l'afficheur du combiné.
té
moin
e
tatCause
ac

tions / o
b
servations
sy

stème
d'airbag
passager fixe dans le combiné
et /ou dans l'afficheur
des témoins de
ceinture et d'airbag
frontal passager. La commande, située dans la
boîte à gants, est actionnée sur la
position


"
o
ff
".
L

'airbag frontal passager est
neutralisé. Actionnez la commande sur la position "
o

n
" p
our
activer l'airbag frontal passager.
Dans ce cas, n'installez pas de siège enfant "dos à la
route".
Contrôle de marche

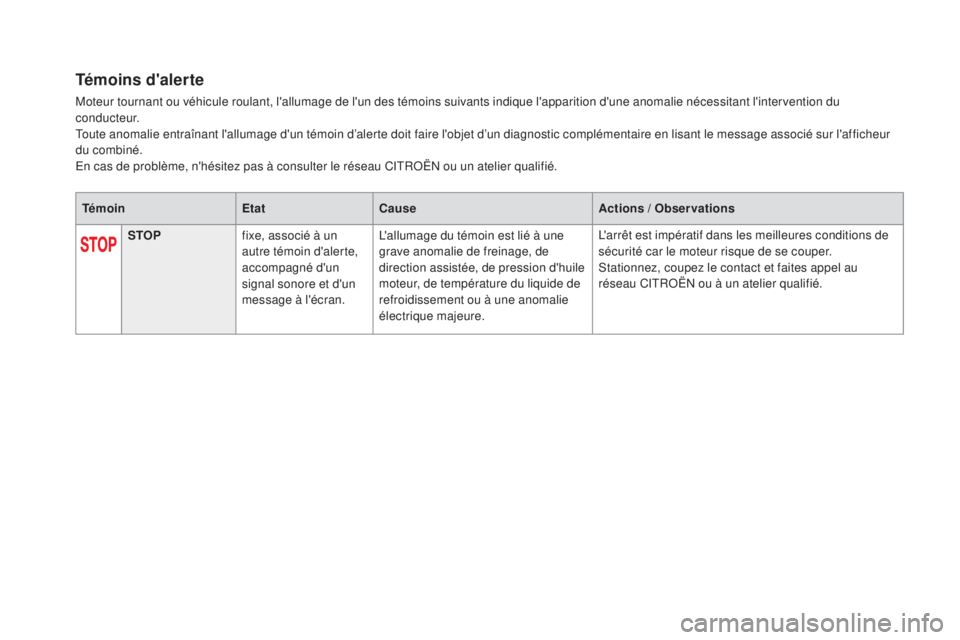

témoins d'alerte
Moteur tournant ou véhicule roulant, l'allumage de l'un des témoins suivants indique l'apparition d'une anomalie nécessitant l'intervention du
c o n d u c t e u r.
Toute anomalie entraînant l'allumage d'un témoin d’alerte doit faire l'objet d’un diagnostic complémentaire en lisant le message associé sur l'afficheur
du combiné.
En cas de problème, n'hésitez pas à consulter le réseau CITROËN ou un atelier qualifié.
té
moin
e
tatCause
ac

tions / o
b
servations
s

top
f
ixe, associé à un
autre témoin d'alerte,
accompagné d'un
signal sonore et d'un
message à l'écran. L'allumage du témoin est lié à une
grave anomalie de freinage, de
direction assistée, de pression d'huile
moteur, de température du liquide de
refroidissement ou à une anomalie
électrique majeure. L'arrêt est impératif dans les meilleures conditions de
sécurité car le moteur risque de se couper.
Stationnez, coupez le contact et faites appel au
réseau CITROËN ou à un atelier qualifié.

25

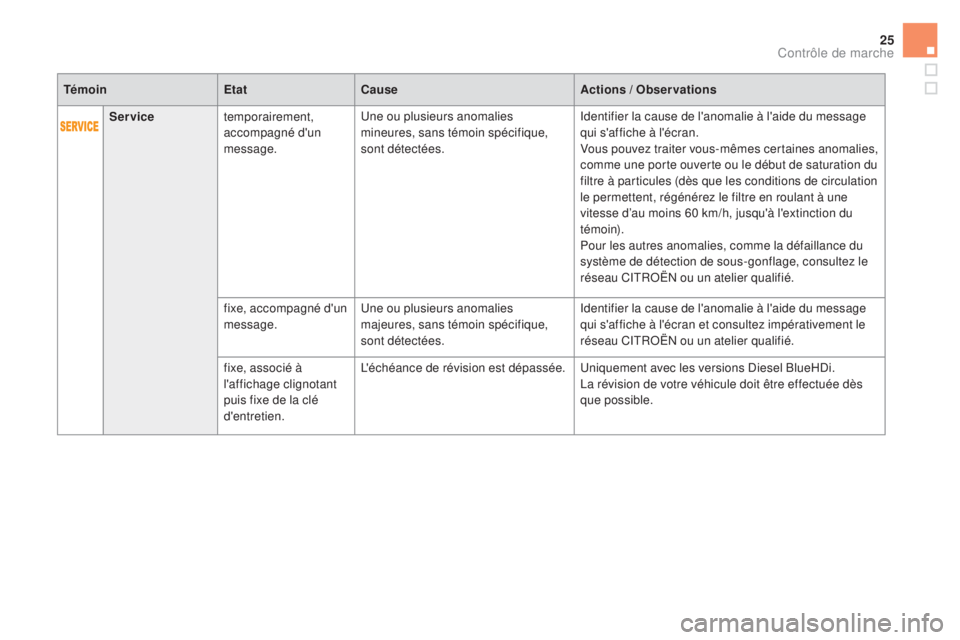

servicetemporairement,
accompagné d'un
message. Une ou plusieurs anomalies
mineures, sans témoin spécifique,
sont détectées. Identifier la cause de l'anomalie à l'aide du message
qui s'affiche à l'écran.
Vous pouvez traiter vous-mêmes certaines anomalies,
comme une porte ouverte ou le début de saturation du
filtre à particules (dès que les conditions de circulation
le permettent, régénérez le filtre en roulant à une
vitesse d’au moins 60
km/h, jusqu'à l'extinction du
té m o i n).
Pour les autres anomalies, comme la défaillance du
système de détection de sous-gonflage, consultez le
réseau CITROËN ou un atelier qualifié.
fixe, accompagné d'un
message. Une ou plusieurs anomalies
majeures, sans témoin spécifique,
sont détectées. Identifier la cause de l'anomalie à l'aide du message
qui s'affiche à l'écran et consultez impérativement le
réseau CITROËN ou un atelier qualifié.
fixe, associé à
l'affichage clignotant
puis fixe de la clé
d'entretien. L'échéance de révision est dépassée.
Uniquement avec les versions Diesel BlueHDi.
La révision de votre véhicule doit être effectuée dès
que possible.
té

moin
e
tat
Cause
ac
tions / o
b
servations
Contrôle de marche

témoinetatCauseac tions / ob servations

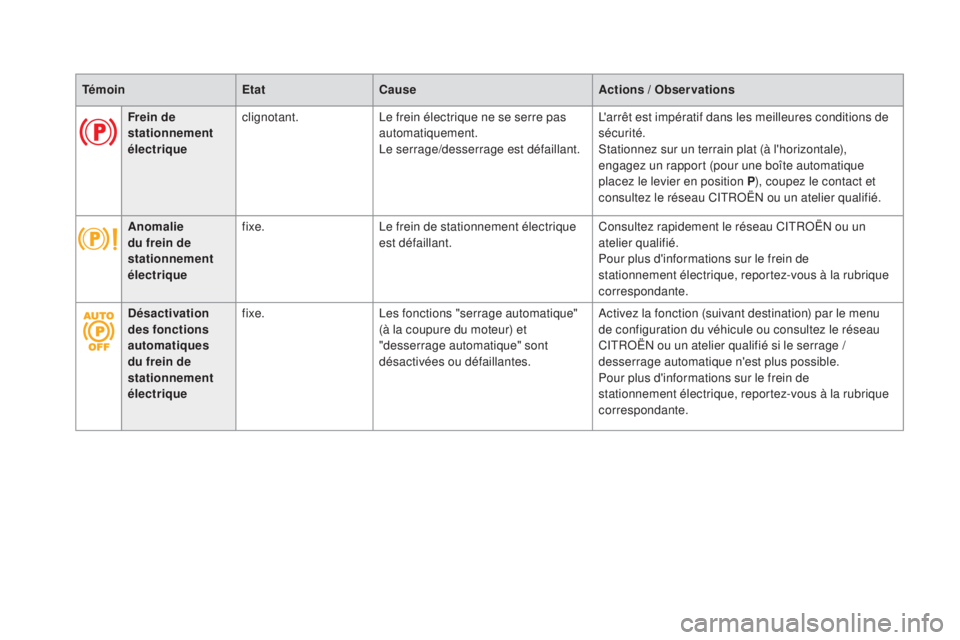

fr

ein de
stationnement
électrique clignotant.
Le frein électrique ne se serre pas
automatiquement.
Le serrage/desserrage est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez sur un terrain plat (à l'horizontale),
engagez un rapport (pour une boîte automatique
placez le levier en position
p
)
, coupez le contact et
consultez le réseau CITROËN ou un atelier qualifié.
an

omalie
du frein de
stationnement
électrique fixe.
Le frein de stationnement électrique
est défaillant. Consultez rapidement le réseau CITROËN ou un
atelier qualifié.
Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
dé

sactivation
des fonctions
automatiques
du frein de
stationnement
électrique fixe.
Les fonctions "serrage automatique"
(à la coupure du moteur) et
"desserrage automatique" sont
désactivées ou défaillantes. Activez la fonction (suivant destination) par le menu
de configuration du véhicule ou consultez le réseau
CITROËN ou un atelier qualifié si le serrage /
desserrage automatique n'est plus possible.
Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.

27

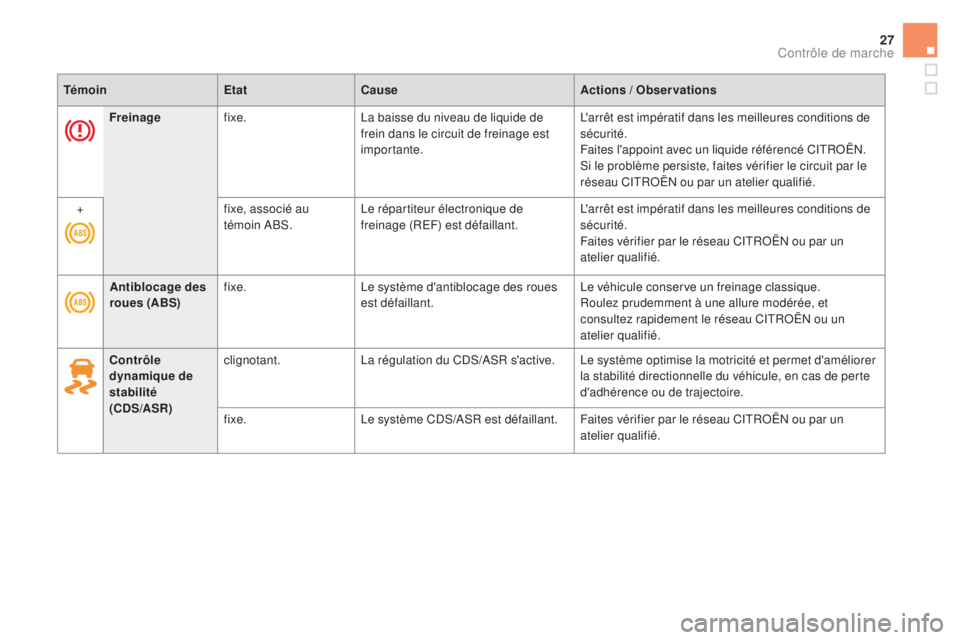

freinagefixe. La baisse du niveau de liquide de
frein dans le circuit de freinage est
importante. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Faites l'appoint avec un liquide référencé CITROËN.
Si le problème persiste, faites vérifier le circuit par le
réseau CITROËN ou par un atelier qualifié.
+ fixe, associé au
témoin ABS.Le répartiteur électronique de
freinage (REF) est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
té

moin
e
tat
Cause
ac
tions / o
b
servations
Contrôle
dynamique de
stabilité
(C
d

s /
a
sr
) c

lignotant. La régulation du CDS/ASR s'active. Le système optimise la motricité et permet d'améliorer
la stabilité directionnelle du véhicule, en cas de perte
d'adhérence ou de trajectoire.
fixe. Le système CDS/ASR est défaillant. Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
an

tiblocage des
roues (
ab

s
)f

ixe. Le système d'antiblocage des roues
est défaillant. Le véhicule conserve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau CITROËN ou un
atelier qualifié.
Contrôle de marche

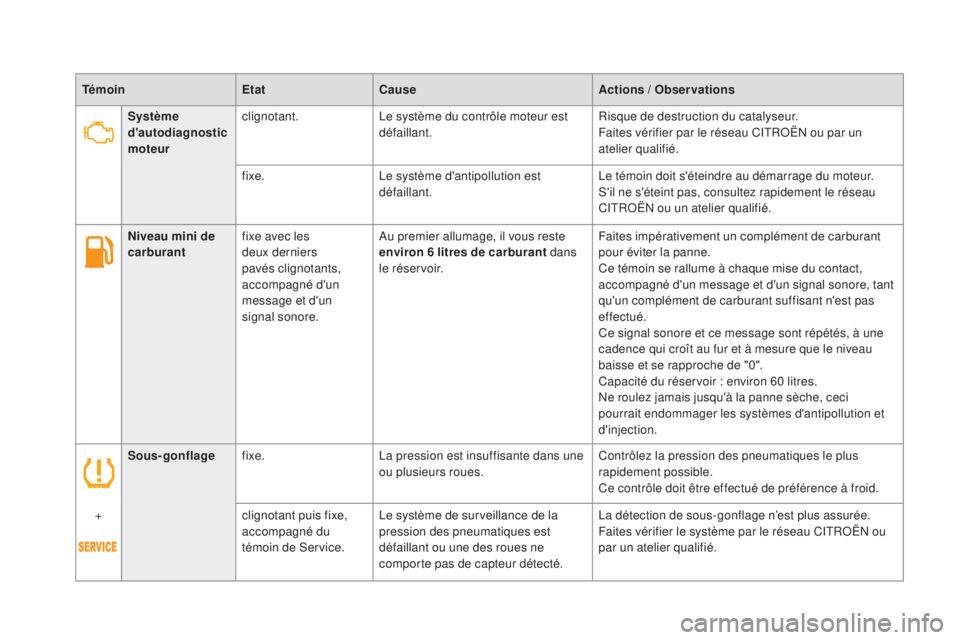

sous-gonflagefixe. La pression est insuffisante dans une
ou plusieurs roues. Contrôlez la pression des pneumatiques le plus
rapidement possible.
Ce contrôle doit être effectué de préférence à froid.
+ clignotant puis fixe,
accompagné du
témoin de Service.Le système de surveillance de la
pression des pneumatiques est
défaillant ou une des roues ne
comporte pas de capteur détecté. La détection de sous-gonflage n’est plus assurée.
Faites vérifier le système par le réseau CITROËN ou
par un atelier qualifié.
té

moin
e
tat
Cause
ac
tions / o
b
servations
sy

stème
d'autodiagnostic
moteur clignotant.
Le système du contrôle moteur est
défaillant. Risque de destruction du catalyseur.
Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
fixe. Le système d'antipollution est
défaillant. Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez rapidement le réseau
CITROËN ou un atelier qualifié.
ni
veau mini de
carburant fixe avec les
deux derniers
pavés clignotants,
accompagné d'un
message et d'un
signal sonore. Au premier allumage, il vous reste
environ 6 litres de carburant dans
le réservoir. Faites impérativement un complément de carburant
pour éviter la panne.
Ce témoin se rallume à chaque mise du contact,
accompagné d'un message et d'un signal sonore, tant
qu'un complément de carburant suffisant n'est pas
effectué.
Ce signal sonore et ce message sont répétés, à une
cadence qui croît au fur et à mesure que le niveau
baisse et se rapproche de "0".
Capacité du réservoir : environ 60 litres.
Ne roulez jamais jusqu'à la panne sèche, ceci
pourrait endommager les systèmes d'antipollution et
d'injection.
