19
Spie
All'avviamento del motore queste spie devono
spegnersi.
Se restano accese, prima di mettersi in marcia,
controllare la spia d'allarme interessata.
Allarmi associati
L'accensione di alcune spie può essere
accompagnata da un segnale sonoro e da un
messaggio sul display del quadro strumenti.
La spia è accesa in modo fisso o lampeggiante.Alcune spie possono accendersi in due
modi: accensione fissa o lampeggiante.
Solamente il tipo di accensione
messo in relazione con lo stato di
funzionamento del veicolo permette di
sapere se la situazione è normale o se
è presente un'anomalia.
Per maggiori informazioni consultare le
tabelle qui di seguito.
Riferimenti visivi che segnalano al guidatore
lo stato di un sistema (spie di funzionamento o
di disattivazione) o la presenza di un'anomalia
(spia d'allarme).
All'inserimento del contatto
All'inserimento del contatto, alcune spie
d'allarme si accendono per alcuni secondi sul
quadro strumenti e/o sul display del quadro
strumenti.

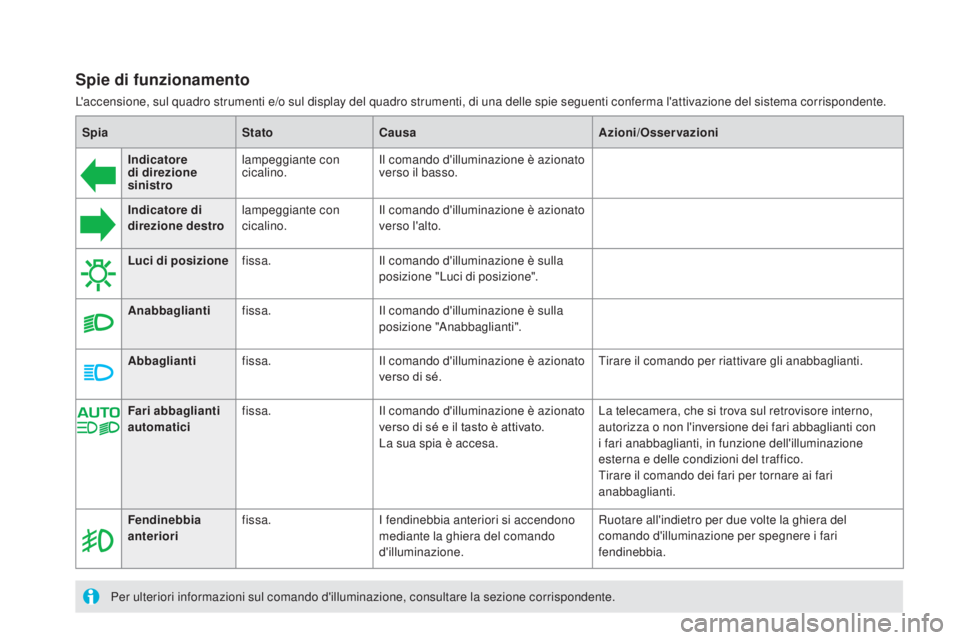

Spie di funzionamento

SpiaStatocau saAzioni/Osservazioni
Indicatore
di direzione
sinistro lampeggiante con
cicalino.
Il comando d'illuminazione è azionato
verso il basso.
Indicatore di
direzione destro lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso l'alto.
Luci di posizione fissa. Il comando d'illuminazione è sulla
posizione "Luci di posizione".
Anabbaglianti fissa. Il comando d'illuminazione è sulla
posizione "Anabbaglianti".
Abbaglianti fissa. Il comando d'illuminazione è azionato
verso di sé. Tirare il comando per riattivare gli anabbaglianti.
Fendinebbia
anteriori fissa.
I fendinebbia anteriori si accendono
mediante la ghiera del comando
d'illuminazione. Ruotare all'indietro per due volte la ghiera del
comando d'illuminazione per spegnere i fari
fendinebbia.
Per ulteriori informazioni sul comando d'illuminazione, consultare la sezione corrispondente. Fari abbaglianti
automatici
fissa.
Il comando d'illuminazione è azionato
verso di sé e il tasto è attivato.
La sua spia è accesa. La telecamera, che si trova sul retrovisore interno,
autorizza o non l'inversione dei fari abbaglianti con
i fari anabbaglianti, in funzione dell'illuminazione
esterna e delle condizioni del traffico.
Tirare il comando dei fari per tornare ai fari
anabbaglianti.
Spie di funzionamento
L'accensione, sul quadro strumenti e/o sul display del quadro strumenti, di una delle spie seguenti conferma l'attivazione del sistema corrispondente.

21

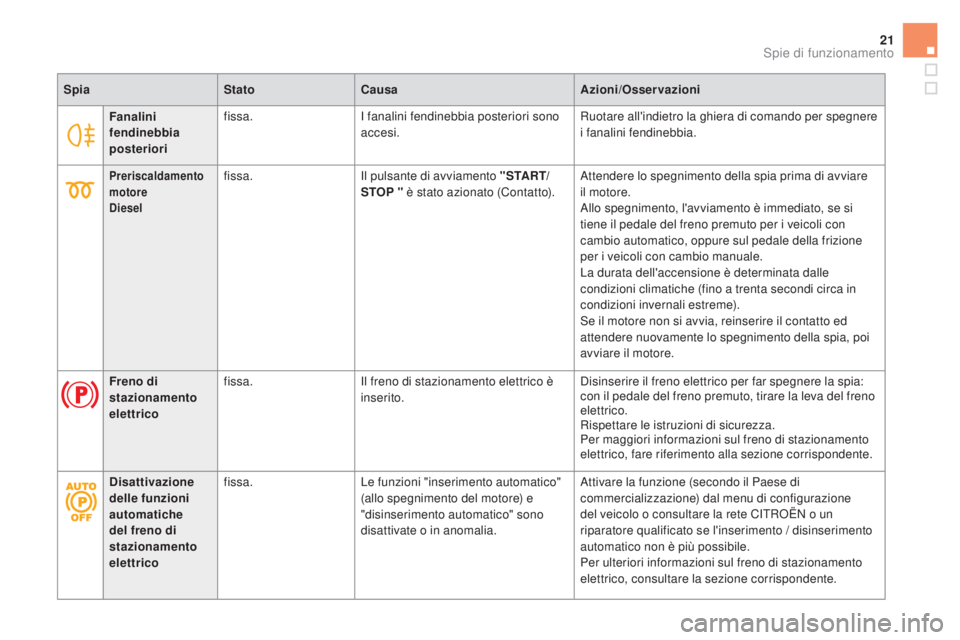

Fanalini
fendinebbia
posteriorifissa.
I fanalini fendinebbia posteriori sono
accesi. Ruotare all'indietro la ghiera di comando per spegnere
i fanalini fendinebbia.
Spia
Stato
cau
sa
Azioni/Osservazioni
Preriscaldamento
motore
d

ieselfissa. Il pulsante di avviamento " S TA R T/
STOP " è stato azionato (Contatto). Attendere lo spegnimento della spia prima di avviare
il motore.
Allo spegnimento, l'avviamento è immediato, se si
tiene il pedale del freno premuto per i veicoli con
cambio automatico, oppure sul pedale della frizione
per i veicoli con cambio manuale.
La durata dell'accensione è determinata dalle
condizioni climatiche (fino a trenta secondi circa in
condizioni invernali estreme).
Se il motore non si avvia, reinserire il contatto ed
attendere nuovamente lo spegnimento della spia, poi
avviare il motore.
Freno di
stazionamento
elettrico fissa.
Il freno di stazionamento elettrico è
inserito. Disinserire il freno elettrico per far spegnere la spia:
con il pedale del freno premuto, tirare la leva del freno
elettrico.
Rispettare le istruzioni di sicurezza.
Per maggiori informazioni sul freno di stazionamento
elettrico, fare riferimento alla sezione corrispondente.
di

sattivazione
delle funzioni
automatiche
del freno di
stazionamento
elettrico fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e
"disinserimento automatico" sono
disattivate o in anomalia. Attivare la funzione (secondo il Paese di
commercializzazione) dal menu di configurazione
del veicolo o consultare la rete CITROËN o un
riparatore qualificato se l'inserimento / disinserimento
automatico non è più possibile.
Per ulteriori informazioni sul freno di stazionamento
elettrico, consultare la sezione corrispondente.
Spie di funzionamento

SpiaStatocau saAzioni/Osservazioni

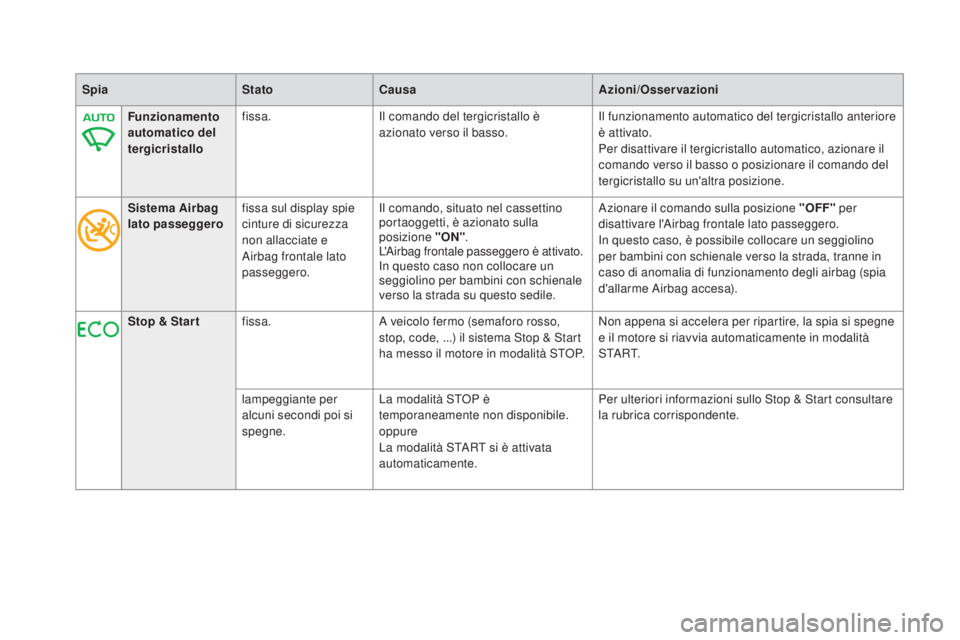

Funzionamento
automatico del
tergicristallo fissa.
Il comando del tergicristallo è
azionato verso il basso. Il funzionamento automatico del tergicristallo anteriore
è attivato.
Per disattivare il tergicristallo automatico, azionare il
comando verso il basso o posizionare il comando del
tergicristallo su un'altra posizione.
Sistema Airbag
lato passeggero fissa sul display spie
cinture di sicurezza
non allacciate e
Airbag frontale lato
passeggero. Il comando, situato nel cassettino
portaoggetti, è azionato sulla
posizione "ON"
.
L'Airbag frontale passeggero è attivato.
In questo caso non collocare un
seggiolino per bambini con schienale
verso la strada su questo sedile. Azionare il comando sulla posizione "OFF"
per
disattivare l'Airbag frontale lato passeggero.
In questo caso, è possibile collocare un seggiolino
per bambini con schienale verso la strada, tranne in
caso di anomalia di funzionamento degli airbag (spia
d'allarme Airbag accesa).
Stop & Star t fissa. A veicolo fermo (semaforo rosso,
stop, code, ...) il sistema Stop & Start
ha messo il motore in modalità STOP. Non appena si accelera per ripartire, la spia si spegne
e il motore si riavvia automaticamente in modalità
S TA R T.
lampeggiante per
alcuni secondi poi si
spegne. La modalità STOP è
temporaneamente non disponibile.
oppure
La modalità START si è attivata
automaticamente. Per ulteriori informazioni sullo Stop & Start consultare
la rubrica corrispondente.

23

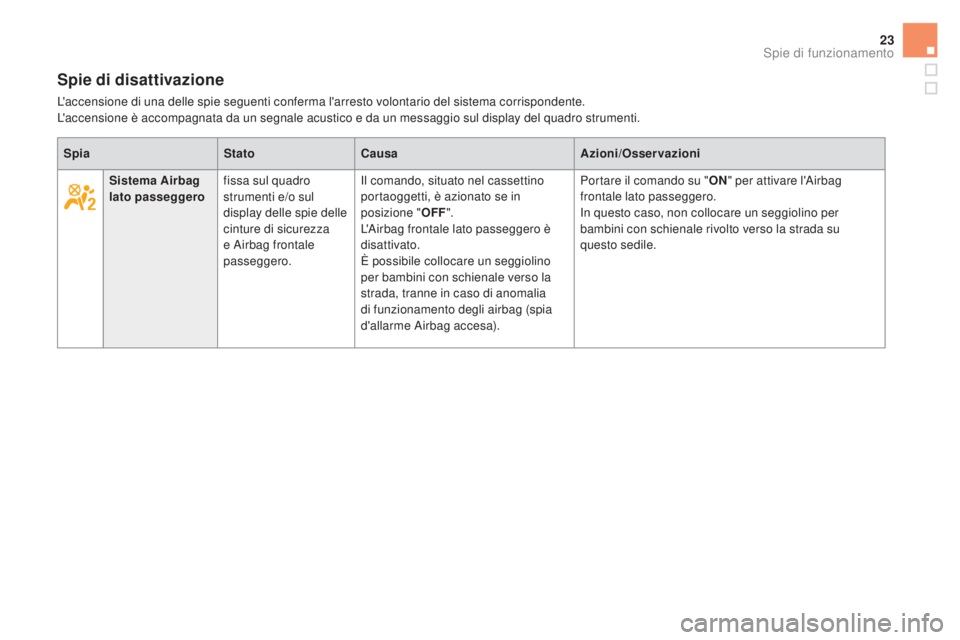

Spie di disattivazione
L'accensione di una delle spie seguenti conferma l'arresto volontario del sistema corrispondente.
L'accensione è accompagnata da un segnale acustico e da un messaggio sul display del quadro strumenti.Spia Stato
cau

saAzioni/Osservazioni
S istema Airba g
lato passeggero fissa sul quadro
strumenti e/o sul
display delle spie delle
cinture di sicurezza
e Airbag frontale
passeggero. Il comando, situato nel cassettino
portaoggetti, è azionato se in
posizione "
OFF".
L'Airbag frontale lato passeggero è
disattivato.
È possibile collocare un seggiolino
per bambini con schienale verso la
strada, tranne in caso di anomalia
di funzionamento degli airbag (spia
d'allarme Airbag accesa). Portare il comando su "
ON" per attivare l'Airbag
frontale lato passeggero.
In questo caso, non collocare un seggiolino per
bambini con schienale rivolto verso la strada su
questo sedile.
Spie di funzionamento

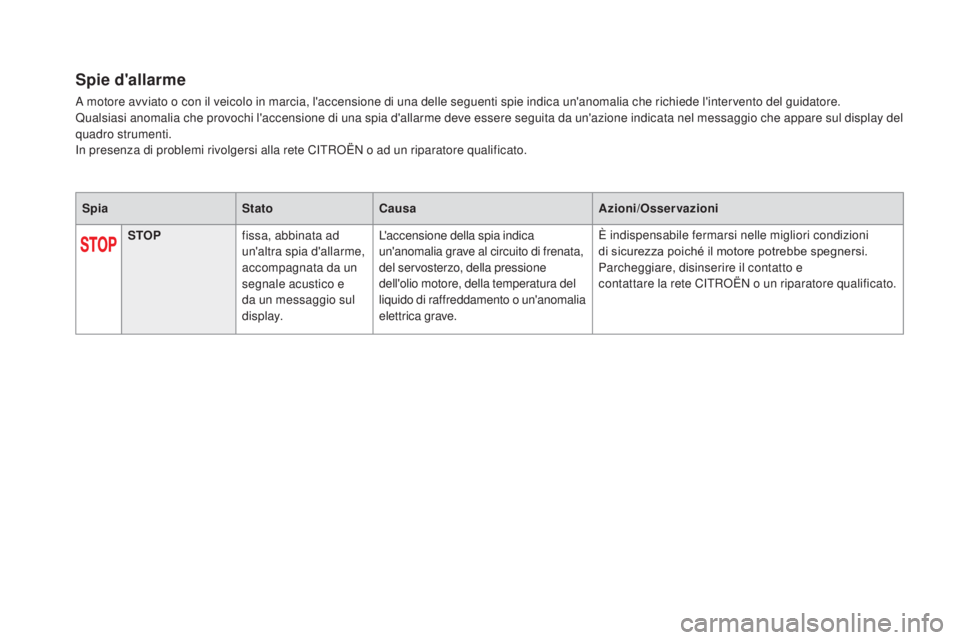

Spie d'allarme
A motore avviato o con il veicolo in marcia, l'accensione di una delle seguenti spie indica un'anomalia che richiede l'intervento del guidatore.
Qualsiasi anomalia che provochi l'accensione di una spia d'allarme deve essere seguita da un'azione indicata nel messaggio che appare sul display del
quadro strumenti.
In presenza di problemi rivolgersi alla rete CITROËN o ad un riparatore qualificato.Spia Stato
cau

saAzioni/Osservazioni
STOP fissa, abbinata ad
un'altra spia d'allarme,
accompagnata da un
segnale acustico e
da un messaggio sul
display. L'accensione della spia indica
un'anomalia grave al circuito di frenata,
del servosterzo, della pressione
dell'olio motore, della temperatura del
liquido di raffreddamento o un'anomalia
elettrica grave. È indispensabile fermarsi nelle migliori condizioni
di sicurezza poiché il motore potrebbe spegnersi.
Parcheggiare, disinserire il contatto e
contattare la rete CITROËN o un riparatore qualificato.

25
Servicetemporaneamente,
accompagnata da un
messaggio. Sono state rilevate una o più
anomalie minori, senza spia
specifica. Identificare la causa dell'anomalia mediante il
messaggio che appare sul display.
È possibile trattare da soli alcune anomalie, come
una porta aperta o l'inizio di saturazione del filtro
antiparticolato (non appena le condizioni del traffico
lo permettono, rigenerare il filtro durante la guida ad
una velocità di almeno 60
km/h, fino allo spegnimento
della spia).
Per le altre anomalie, come l'anomalia del sistema di
segnalazione pneumatici sgonfi, rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
fissa, accompagnata
da un messaggio. Sono state rilevate anomalie
importanti, senza spia specifica. Identificare la causa dell'anomalia mediante il mesaggio
che appare sul display e rivolgersi tassativamente alla
rete CITROËN o ad un riparatore qualificato.
fissa, associata
alla visualizzazione
lampeggiante poi
fissa della chiave di
manutenzione. La scadenza del tagliando è stata
superata.
Solamente con le versioni Diesel Blue HDi.
Il tagliando deve essere effettuato appena possibile.
Spia
Stato
cau
sa
Azioni/Osservazioni
Spie di funzionamento

SpiaStatocau saAzioni/Osservazioni
Freno di
stazionamento
elettrico lampeggiante.
Il freno elettrico non si inserisce
automaticamente.
Anomalia dell'inserimento/
disinserimento. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Parcheggiare su suolo piano, inserire una marcia
(per cambio automatico posizionare la leva in P
),
interrompere il contatto e rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Anomalia
del freno di
stazionamento
elettrico fissa.
Anomalia del freno di stazionamento
elettrico. Rivolgersi al più presto alla rete CITROËN o ad un
riparatore qualificato.
Per maggiori informazioni sul freno di stazionamento
elettrico, consultare la sezione corrispondente.
di

sattivazione
delle funzioni
automatiche
del freno di
stazionamento
elettrico fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e
"disinserimento automatico" sono
disattivate o in anomalia. Attivare la funzione (secondo il Paese di
commercializzazione) dal menu di configurazione
del veicolo o consultare la rete CITROËN o un
riparatore qualificato se l'inserimento / disinserimento
automatico non è più possibile.
Per ulteriori informazioni sul freno di stazionamento
elettrico, consultare la sezione corrispondente.

27
Frenifissa. Notevole diminuzione del livello del
liquido dei freni nel circuito dei freni. Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Rabboccare con un liquido raccomandato da CITROËN.
Se il problema persiste, far verificare dalla rete CITROËN
o da un riparatore qualificato.
+ fissa, abbinata alla
spia ABS.Anomalia del ripartitore elettronico di
frenata (REF). Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Spia
Stato
cau
sa
Azioni/Osservazioni
co

ntrollo
dinamico di
stabilità
(
c

d
S/
ASR) lampeggiante.
La regolazione del CDS/ASR si
attiva. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo, in caso di
perdita di aderenza o di traiettoria.
fissa. Il sistema CDS/ASR è in anomalia. Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Antibloccaggio
delle ruote (ABS)
fissa.
Anomalia del sistema antibloccaggio
delle ruote. Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata,
e rivolgersi al più presto alla rete CITROËN
o ad un riparatore qualificato.
Spie di funzionamento

Pneumatici
sgonfifissa.
La pressione di una o più ruote è
insufficiente.Controllare la pressione dei pneumatici il più presto possibile.
Questo controllo deve essere effettuato preferibilmente a
freddo.
+ lampeggiante poi
fissa, accompagnata
dall'accensione della
spia Service.Il sistema di sorveglianza della
pressione dei pneumatici è in
anomalia o una delle ruote non rileva
un captatore. La segnalazione pneumatici sgonfi non è più
garantita.
Far verificare il sistema dalla rete CITROËN o da un
riparatore qualificato.
Spia
Stato
cau
sa
Azioni/Osservazioni
Sistema di
autodiagnosi
motore lampeggiante.
Anomalia del sistema di controllo
motore. Rischio di distruzione del catalizzatore.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.
fissa. Anomalia del sistema
antinquinamento. La spia deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi al più presto alla rete
CITROËN o ad un riparatore qualificato.
Livello minimo di
carburante fissa con gli ultimi
due quadratini
lampeggianti,
accompagnata da un
messaggio e da un
segnale sonoro. Alla prima accensione, nel serbatoio
restano circa 6 litri di carburante
.Effettuare tassativamente un rifornimento di carburante
per evitare la panne.
Fino a quando non viene effettuato un rifornimento con
una quantità sufficiente di carburante questa spia si
accende ad ogni inserimento del contatto accompagnata
da un messaggio e da un segnale sonoro.
Questo segnale sonoro e questo messaggio vengono
ripetuti, con una cadenza sempre più frequente man
mano che il livello si abbassa e si avvicina allo "0".
Capacità del serbatoio: circa 60 litri.
Evitare che il serbatoio del carburante rimanga vuoto,
ciò potrebbe danneggiare i sistemi antinquinamento e
d'iniezione.
