Neskladujte fľaše s aditívom AdBlue®
vo vašom vozidle. Skôr ako si hladinu aditíva doplníte, presvedčte
sa, či je vozidlo zaparkované na rovnom
a
horizontálnom povrchu.
V zimnom období skontrolujte či je teplota
vozidla vyššia ako -11°C. V opačnom prípade,
nemôže byť nádržka aditíva AdBlue
® doplnená.
Odstavte vozidlo na teplejšom mieste po dobu
niekoľkých hodín a následne hladinu doplňte.
Postup
F Motor vypnete stlačením tlačidla START/ S T O P. F
N
advihnite podlahu kufra, aby ste sa
dostali k nádrži AdBlue
®. Hornú časť
pridržte nadvihnutú pomocou nejakého
predmetu, napr. tašky.

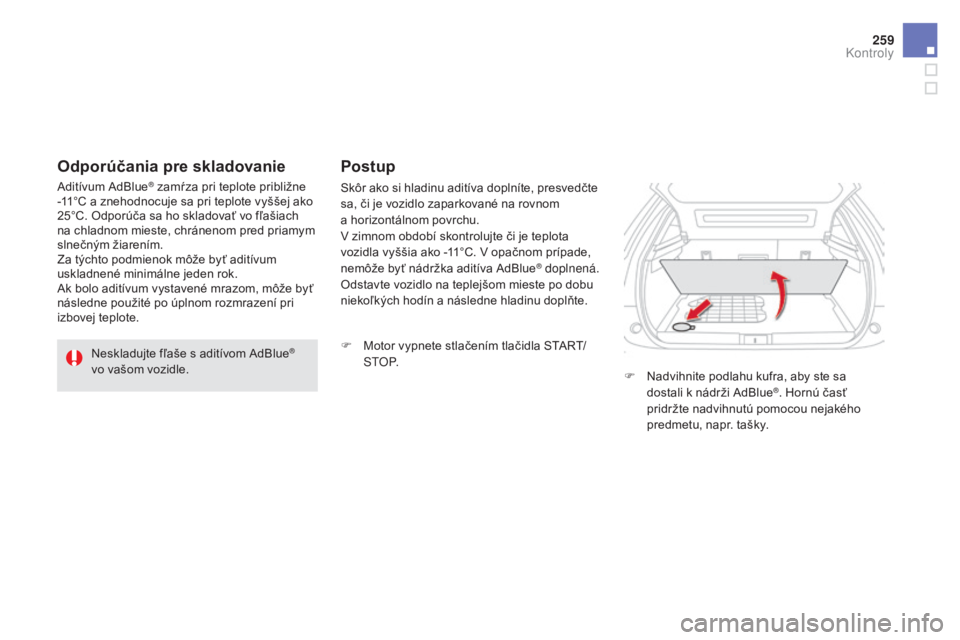

Odporúčania pre skladovanie
Aditívum AdBlue® zamŕza pri teplote približne
-11°C a znehodnocuje sa pri teplote vyššej ako
25°C. Odporúča sa ho skladovať vo fľašiach
na chladnom mieste, chránenom pred priamym
slnečným žiarením.
Za týchto podmienok môže byť aditívum
uskladnené minimálne jeden rok.
Ak bolo aditívum vystavené mrazom, môže byť
následne použité po úplnom rozmrazení pri
izbovej teplote.
Kontroly
Page 262 of 747

DS5_sk_Chap09_verifications_ed02-2015

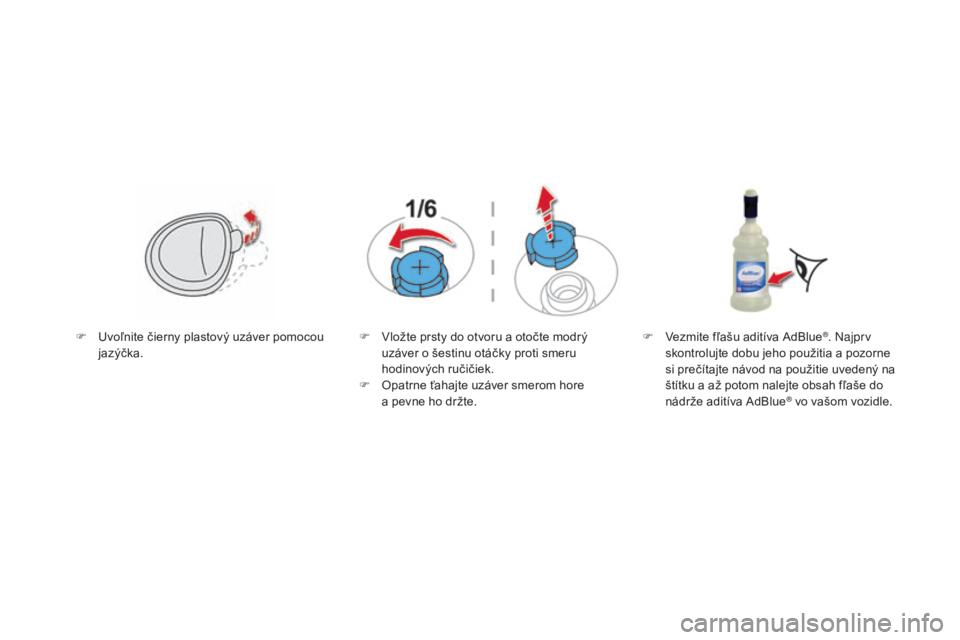

F Uvoľnite čierny plastový uzáver pomocou jazýčka. F
V ložte prsty do otvoru a otočte modrý
uzáver o šestinu otáčky proti smeru
hodinových ručičiek.
F
O
patrne ťahajte uzáver smerom hore
a
pevne ho držte.F
V ezmite fľašu aditíva AdBlue®. Najprv
skontrolujte dobu jeho použitia a pozorne
si prečítajte návod na použitie uvedený na
štítku a až potom nalejte obsah fľaše do
nádrže aditíva AdBlue
® vo vašom vozidle.
Page 263 of 747

261
DS5_sk_Chap09_verifications_ed02-2015
F Po vybratí fľaše, v prípade potečenia, utrite okraj ústia nádrže vlhkou handričkou.
F
D
ajte modrý uzáver späť na ústie nádrže
a otočte ním o šestinu otáčky v smere
hodinových ručičiek, až na maximum.
F
D
ajte čierny uzáver na miesto a pomocou
príchytky ho pripevnite na záklopku.
F
P
oložte podlahu kufra a zatvorte veko.

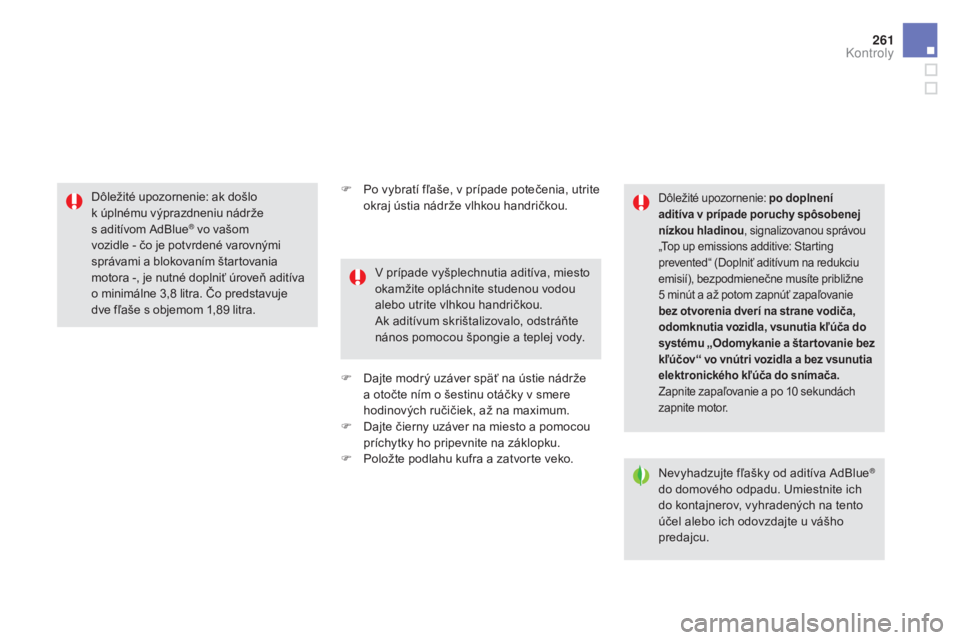

Dôležité upozornenie: ak došlo
k
úplnému výprazdneniu nádrže
s
aditívom AdBlue
® vo vašom
vozidle
-
čo je potvrdené varovnými
správami a blokovaním štartovania
motora
-, je nutné doplniť úroveň aditíva
o minimálne 3,8
litra. Čo predstavuje
dve fľaše s objemom 1,89
litra. V prípade vyšplechnutia aditíva, miesto
okamžite opláchnite studenou vodou
alebo utrite vlhkou handričkou.
Ak aditívum skrištalizovalo, odstráňte
nános pomocou špongie a teplej vody.
Dôležité upozornenie: po doplnení
aditíva v prípade poruchy spôsobenej
nízkou hladinou
, signalizovanou správou
„Top up emissions additive: Starting
prevented“ (Doplniť aditívum na redukciu
emisií), bezpodmienečne musíte približne
5
minút a až potom zapnúť zapaľovanie
bez otvorenia dverí na strane vodiča,
odomknutia vozidla, vsunutia kľúča do
systému „Odomykanie a štar tovanie bez
kľúčov “ vo vnútri vozidla a bez vsunutia
elektronického kľúča do snímača.
Zapnite zapaľovanie a po 10
sekundách
zapnite motor.
Nevyhadzujte fľašky od aditíva AdBlue®
do domového odpadu. Umiestnite ich
do kontajnerov, vyhradených na tento
účel alebo ich odovzdajte u vášho
predajcu.
Kontroly
Page 264 of 747

DS5_sk_Chap10_caracteristiques_ed02-2015
Technické parametre
01
Page 265 of 747

DS5_sk_Chap10_caracteristiques_ed02-2015
Page 266 of 747

DS5_sk_Chap10_caracteristiques_ed02-2015
MOTORY BENZÍNOVÉTHP 15 0THP 160 THP 165 S&S THP 210 S&S
Prevodovka BVA6
(automatická 6-stupňová) BVA6
(automatická 6-stupňová) E AT 6
(automatická 6-stupňová) BVM6
(manuálna
6-stupňová)
Typy, varianty, verzie 5FEA5FMA -Y - A /D 5GZT/S -T/1S -T/2S 5GMM/S
Objem valcov (cm
3) 1 5981 5981 5981 598
Vŕ tanie x zdvih (mm) 77
x 85,877
x 85,877
x 85,877
x 85,8
Max. výkon: norma EHS (kW)* 11 0120 121155
Otáčky max. výkonu (ot /min) 6
0506
0006
0006
000
Max. krútiaci moment: norma EHS (Nm) 240240240285
Otáčky max. krútiaceho momentu (ot./min.) 1
4001
4001
4001
750
Palivo bezolovnatébezolovnatébezolovnatébezolovnaté
Katalyzátor ánoánoánoáno
Kapacita olejovej nádrže mtora (s olejovým
filtrom) (v litroch) 4,25
4,254,254,25

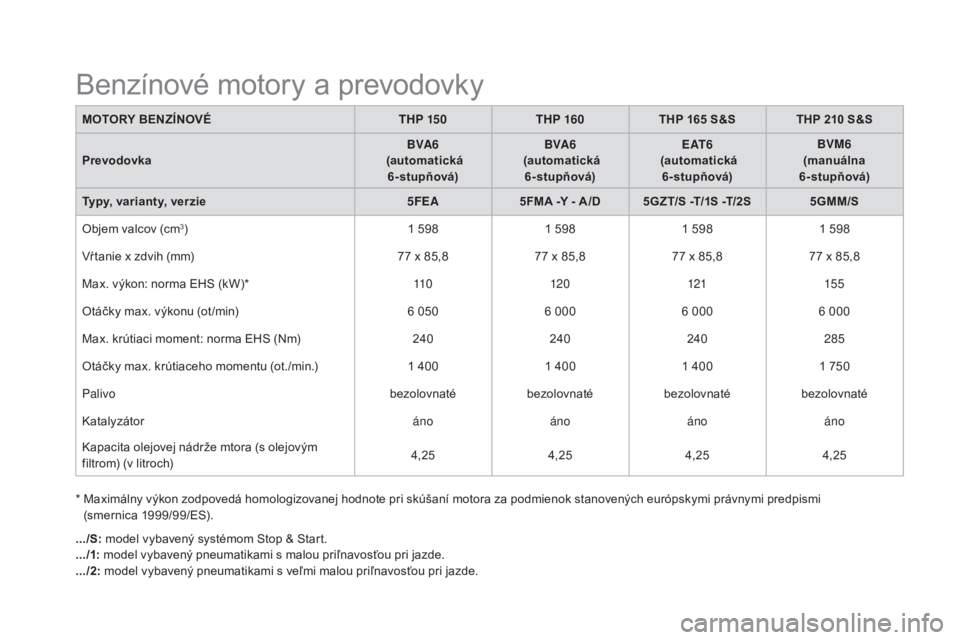

Benzínové motory a prevodovky
* Maximálny výkon zodpovedá homologizovanej hodnote pri skúšaní motora za podmienok stanovených európskymi právnymi predpismi
(smernica 1999/99/ES).
.../S: model vybavený systémom Stop & Start.
.../1: model vybavený pneumatikami s malou priľnavosťou pri jazde.
.../2: model vybavený pneumatikami s veľmi malou priľnavosťou pri jazde.
Page 267 of 747

265
DS5_sk_Chap10_caracteristiques_ed02-2015

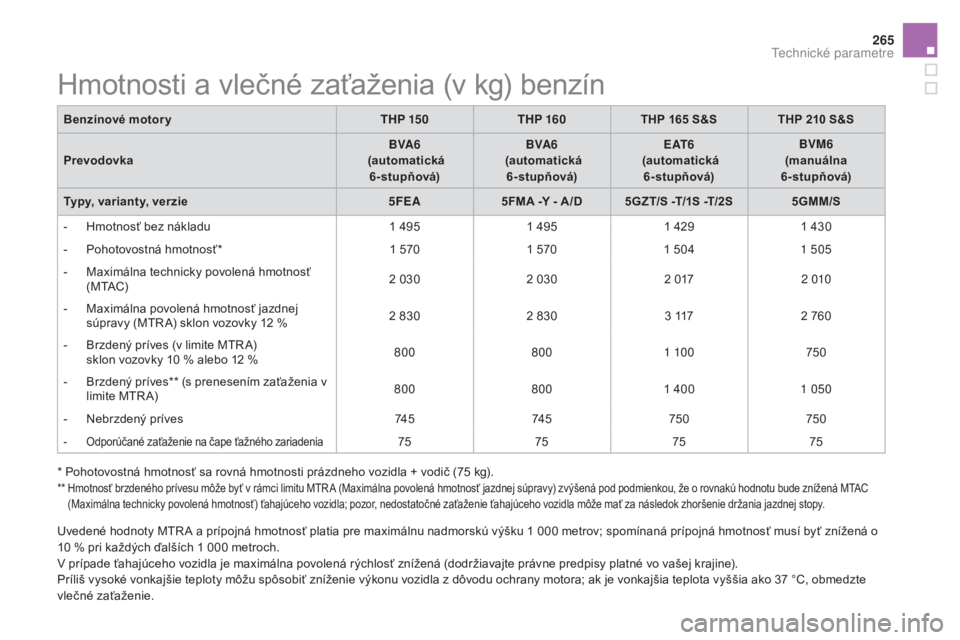

Hmotnosti a vlečné zaťaženia (v kg) benzín
Benzínové motory THP 15 0THP 160 THP 165 S&S THP 210 S&S
Prevodovka BVA6
(automatická 6-stupňová) BVA6
(automatická 6-stupňová) E AT 6
(automatická 6-stupňová) BVM6
(manuálna
6-stupňová)
Typy, varianty, verzie 5FEA5FMA -Y - A /D 5GZT/S -T/1S -T/2S 5GMM/S
-
H
motnosť bez nákladu 1
4951
4951
4291
430
-
P
ohotovostná hmotnosť* 1
5701
5701
5041
505
-
M
aximálna technicky povolená hmotnosť
( M TAC) 2
0302
0302
0172
010
-
M
aximálna povolená hmotnosť jazdnej
súpravy (MTR A) sklon vozovky 12
%2
8302
8303
1172
760
-
B
rzdený príves (v limite MTR A)
s
klon vozovky 10 % alebo 12 %800
8001
10 0750
-
B
rzdený príves** (s prenesením zaťaženia v
limite MTR A) 800
8001
4001
050
-
N
ebrzdený príves 74 574 5750 750
- Odporúčané zaťaženie na čape ťažného zariadenia75757575
* Pohotovostná hmotnosť sa rovná hmotnosti prázdneho vozidla + vodič (75 kg).
** Hmotnosť brzdeného prívesu môže byť v rámci limitu MTR A (Maximálna povolená hmotnosť jazdnej súpravy) zvýšená pod podmienkou, že o rovnakú hodnotu bude znížená MTAC (Maximálna technicky povolená hmotnosť) ťahajúceho vozidla; pozor, nedostatočné zaťaženie ťahajúceho vozidla môže mať za následok zhoršenie držania jazdnej stopy.
Uvedené hodnoty MTR A a prípojná hmotnosť platia pre maximálnu nadmorskú výšku 1 000 metrov; spomínaná prípojná hmotnosť musí byť znížená o
1 0 % pri každých ďalších 1 000 metroch.
V prípade ťahajúceho vozidla je maximálna povolená rýchlosť znížená (dodržiavajte právne predpisy platné vo vašej krajine).
Príliš vysoké vonkajšie teploty môžu spôsobiť zníženie výkonu vozidla z dôvodu ochrany motora; ak je vonkajšia teplota vyššia ako 37
°C, obmedzte
vlečné zaťaženie.
Technick
Page 268 of 747

DS5_sk_Chap10_caracteristiques_ed02-2015
* Pohotovostná hmotnosť sa rovná hmotnosti prázdneho vozidla + vodič (75 kg).
B enzínové motory
THP 165 S&S
THP 210 S&S
Prevodovka E AT 6
(automatická 6-stupňová)
BVM6
(manuálna 6-stupňová)
Typy Varianty verzie 5GZT/S -T/1S -T/2S5GMM/S
-
H
motnosť prázdneho vozidla
1 539
1 539
-
P
ohotovostná hmotnosť*
1 614
1 614
-
M
aximálna technicky prípustná hmnotnosť
záťaže (MTAC) 2 225
2 160
-
C
elková povolená valivá hmotnosť (MTR A)
n
a 12 % svahu
3 225
2 910
-
B
rzdený príves (v limite MTR A)
n
a svahu 10 % alebo 12 %
1
000
750
-
N
ebrzdený príves
750750
-
O
dporúčané hmotnosti na šípke
7575
Hodnoty MTR A a prípojných hmotností sú platné pre nadmorskú výšku 1 000 metrov; uvedená prípojná hmotnosť musí byť znížená o 10 % pri každých
ďalších 1
000 metroch.
V prípade ťahajúceho vozidla je maximálna povolená rýchlosť znížená (dodržiavajte právne predpisy, ktoré platia vo vašej krajine).
Zvýšené vonkajšie teploty môžu spôsobiť zníženie výkonu vozidla na ochranu motora; ak je teplota vyššia ako 37
°C, obmedzte vlečné zaťaženie.

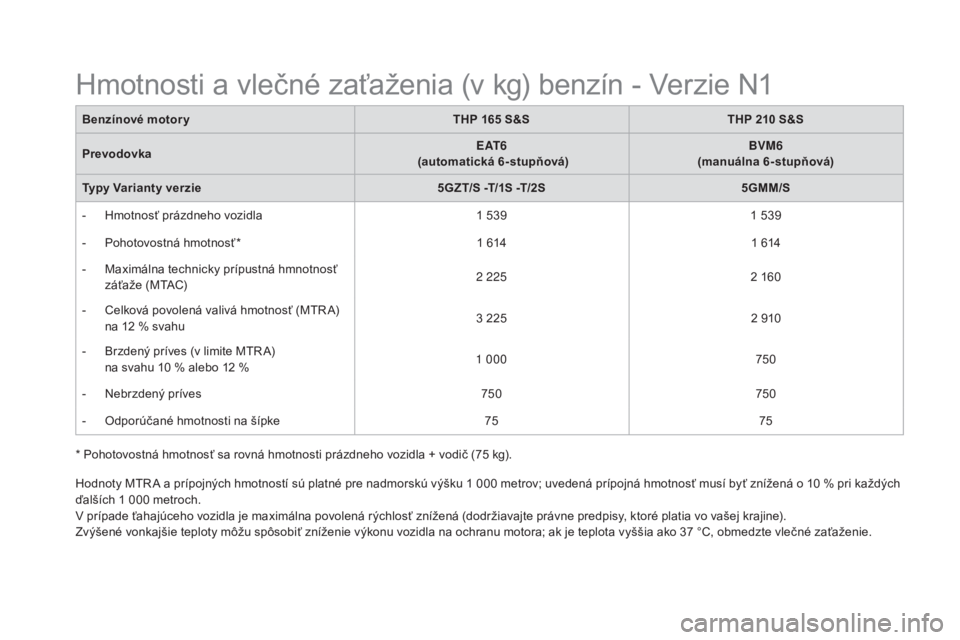

Hmotnosti a vlečné zaťaženia (v kg) benzín - Verzie N1
Page 269 of 747

267
DS5_sk_Chap10_caracteristiques_ed02-2015
Dieselové motory a prevodovky
* Maximálny výkon zodpovedá homologizovanej hodnote pri skúšaní motora za podmienok stanovených európskymi právnymi predpismi (smernica 1999/99/ES).
Dieselový motor
BlueHDi 115 S&S
BlueHDi 120 S&S
Prevodovka BVM6
(manuálna
6-stupňová) E AT 6
(automatická 6-stupňová) BVM6
BVM6 (manuálna
6-stupňová) E AT 6
(automatická 6-stupňová)
Typy, varianty, verzie BHXM/S - M/1S -M/2SBHXT/S -T/1S -T/2S BHZM/S - M/1S - M/2S BHZT/S -T/1S -T/2S
Objem valcov (cm
3) 1 5601 560
Vŕ tanie x zdvih (mm) 75
x 88,375
x 88,3
Max. výkon*: norma EHS (kW) 8588
Otáčky max. výkonu (ot./min.) 3
7503
750
Max. krútiaci moment: norma EHS (Nm) 300300
Otáčky max. krútiaceho momentu (ot./min.) 1
7501
750
Palivo naftanafta
Katalyzátor ánoáno
Filter na pevné častice ánoáno
Kapacita olejovej nádrže motora (s olejovým filtrom)
(v litroch) 3,75
3,75
.../S: model vybavený systémom Stop & Start.
.../1: model vybavený pneumatikami s malou priľnavosťou pri jazde.
.../2: model vybavený pneumatikami s veľmi malou priľnavosťou pri jazde.
Technick
Page 270 of 747

DS5_sk_Chap10_caracteristiques_ed02-2015
* Maximálny výkon zodpo.vedá homologizovanej hodnote pri skúšaní motora za podmienok stanovených európskymi právnymi predpismi (smernica 1999/99/ES).
Diesel
ový motor BlueHDi 135
S&S
BlueHDi 180
S&S
BlueHDi 180 S&S
Prevodovka BVM6
(manuálna 6-stupňová)
BVM6
(manuálna 6-stupňová)
E AT 6
(automatická 6-stupňová)
Typy, varianty, verzie AHV AHSM/S - M/1S - M/2S AHX AHRM/S - M/1S - M/2S AHWT/S -T/1S -T/2S
Objem valcov (cm
3) 1 9971 9971 997
Vŕ tanie x zdvih (mm) 85
x 8885
x 8885
x 88
Max. výkon: *norma EHS (kW) 10 010 0 132
Otáčky max. výkonu (ot./min.) 4
0004
0003
750
Max. krútiaci moment: norma EHS (Nm) 320370400
Otáčky max. krútiaceho momentu (ot./min.) 2
0002
0002
000
Palivo naftanaftanafta
Katalyzátor ánoánoáno
Filter na pevné častice ánoánoáno
Kapacita olejovej nádrže motora (s olejovým
filtrom) (v litroch) 6 ,1
6 ,1 5 ,1

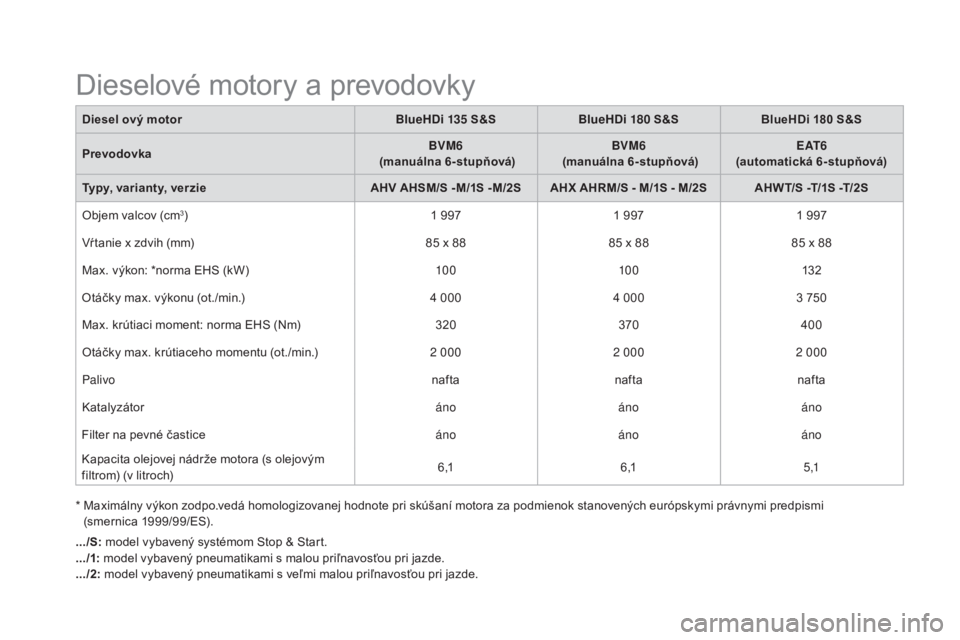

Dieselové motory a prevodovky
.../S: model vybavený systémom Stop & Start.
.../1: model vybavený pneumatikami s malou priľnavosťou pri jazde.
.../2: model vybavený pneumatikami s veľmi malou priľnavosťou pri jazde.
