CITROEN DS5 HYBRID 2012 Kasutusjuhend (in Estonian)

Praktiline informatsioon

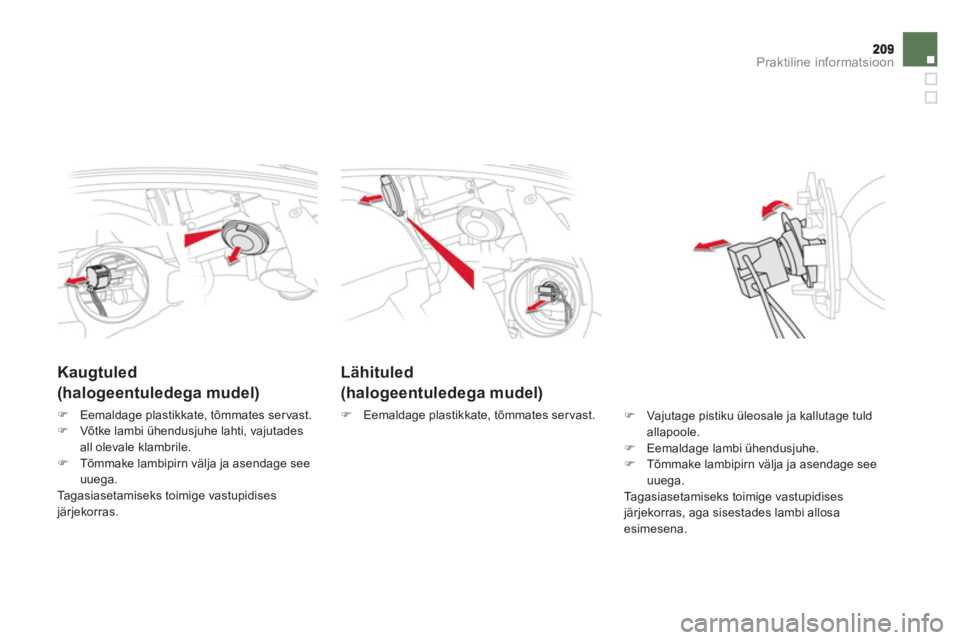

Lähituled
(halogeentuledega mudel)
)
Eemaldage plastikkate, tõmmates ser vast.







Kaugtuled
(halogeentuledega mudel)
)Eemaldage plastikkate, tõmmates servast.)Võtke lambi ühendusjuhe lahti, vajutadesall olevale klambrile.)Tõmmake lambipirn välja ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.
) Vajutage pistiku üleosale ja kallutage tuld
allapoole.
) Eemaldage lambi ühendusjuhe.)
Tõmmake lambipirn välja ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras, aga sisestades lambi allosa esimesena.

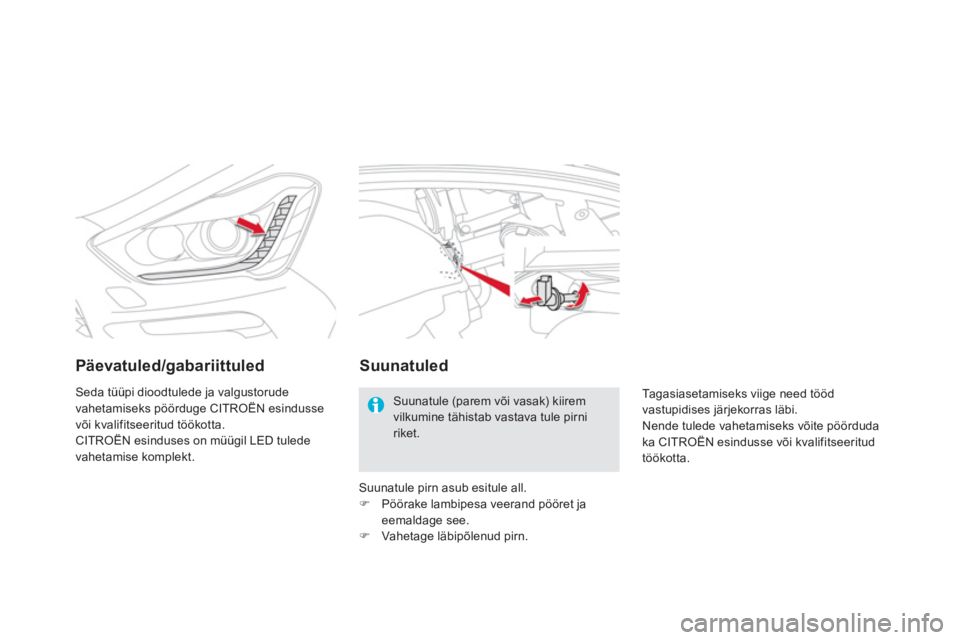

Päevatuled/gabariittuled
Seda tüüpi dioodtulede ja valgustorude
vahetamiseks pöörduge CITROËN esindusse
või kvalifitseeritud töökotta.
CITROËN esinduses on müügil LED tulede
vahetamise komplekt.
Suunatuled
Suunatule (parem või vasak) kiirem vilkumine tähistab vastava tule pirni riket.

Suunatule pirn asub esitule all. ) Pöörake lambipesa veerand pööret ja eemaldage see.)
Vahet age läbipõlenud pirn.
Tagasiasetamiseks viige need töödvastupidises järjekorras läbi.
Nende tulede vahetamiseks võite pöörduda
ka CITROËN esindusse või kvalifitseeritud
t
öökotta.

Praktiline informatsioon

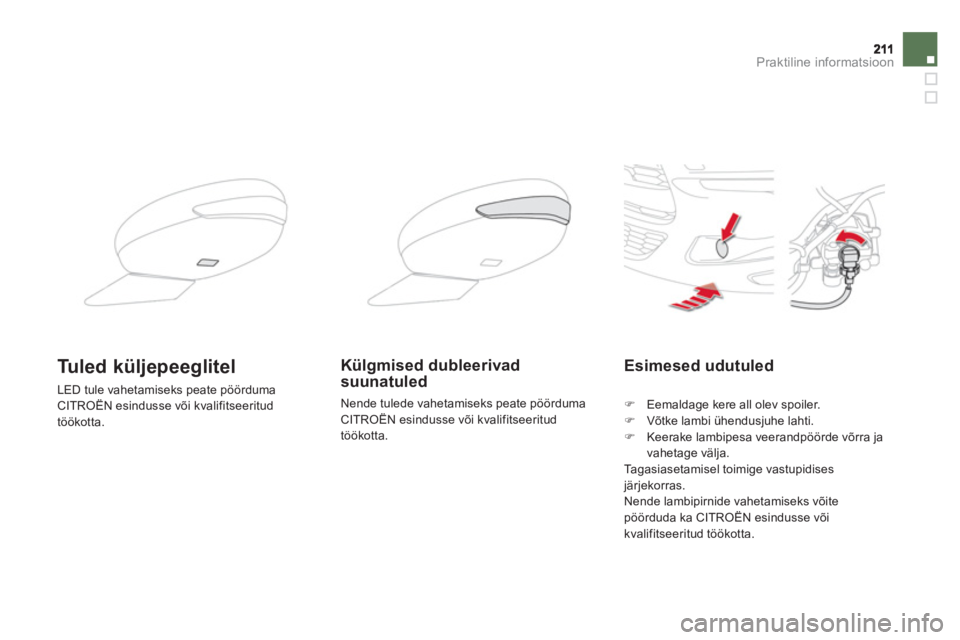

Esimesed udutuled
) Eemaldage kere all olev spoiler. )
Võtke lambi ühendusjuhe lahti. )
Keerake lambipesa veerandpöörde võrra ja
vahetage välja.
Tagasiasetamisel toimige vastupidises järjekorras.
Nende lambipirnide vahetamiseks võite
pöörduda ka CITROËN esindusse või
kv
alifitseeritud töökotta.

Külgmised dubleerivad
suunatuled
Nende tulede vahetamiseks peate pöörduma
CITROËN esindusse või kvalifitseeritud
t
öökotta.

Tuled küljepeeglitel

LED tule vahetamiseks peate pöördumaCITROËN esindusse või kvalifitseeritud
töökotta.

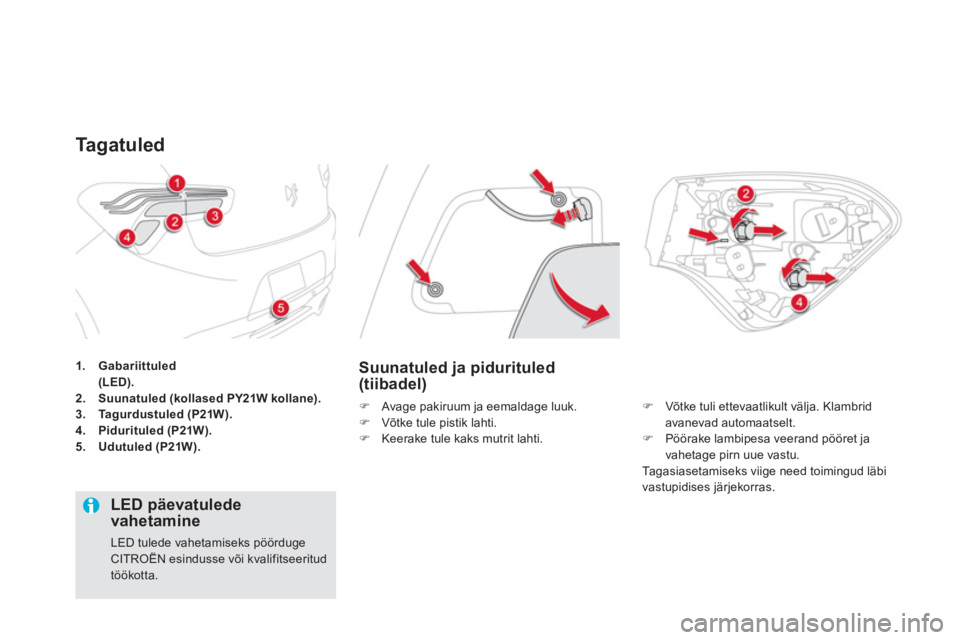

1.Gabariittuled(LED).2.Suunatuled (kollased PY21W kollane).3.Tagurdustuled (P21W).4. Pidurituled (P21W).5.Udutuled (P21W).
Tagatuled
Suunatuled ja pidurituled (tiibadel)
) Avage pakiruum ja eemaldage luuk.)
Võtke tule pistik lahti. )
Keerake tule kaks mutrit lahti.
)Võtke tuli ettevaatlikult välja. Klambridavanevad automaatselt.)Pöörake lambipesa veerand pööret ja
vahetage pirn uue vastu.
Tagasiasetamiseks viige need toimingud läbi
vastupidises järjekorras.



LED päevatulede vahetamine

LED tulede vahetamiseks pöörduge CITROËN esindusse või kvalifitseeritud töökotta.

Praktiline informatsioon

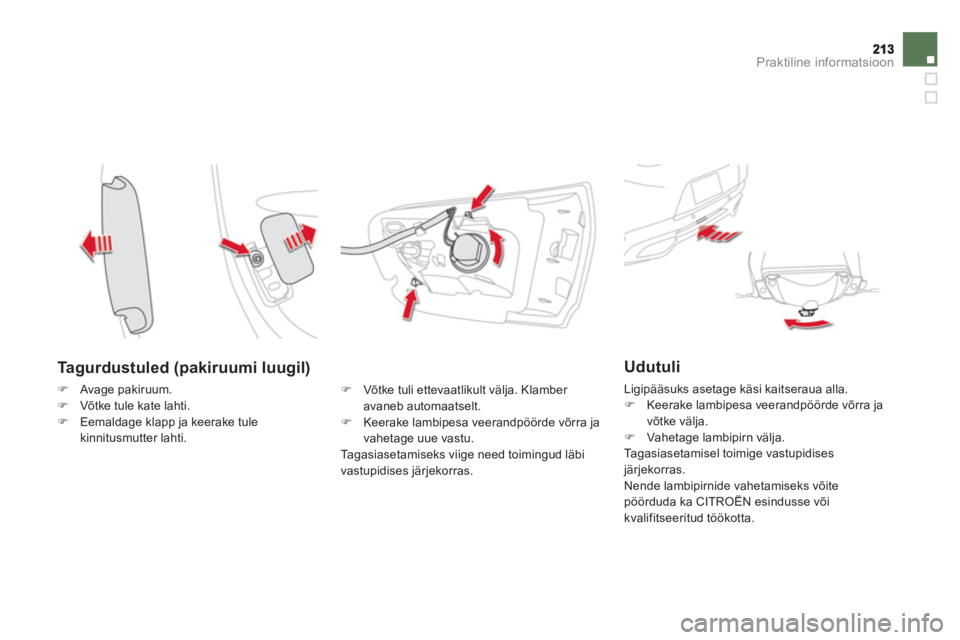

Tagurdustuled (pakiruumi luugil)
)Avage pakiruum. )Võtke tule kate lahti.)Eemaldage klapp ja keerake tulekinnitusmutter lahti.
)
Võtke tuli ettevaatlikult välja. Klamber avaneb automaatselt. )
Keerake lambipesa veerandpöörde võrra ja
vahetage uue vastu.
Ta
gasiasetamiseks viige need toimingud läbi
vastupidises järjekorras.
Udutuli
Ligipääsuks asetage käsi kaitseraua alla.)
Keerake lambipesa veerandpöörde võrra ja
võtke välja.) Vahet age lambipirn välja.
Tagasiasetamisel toimige vastupidises järjekorras.
Nende lambipirnide vahetamiseks võite
pöörduda ka CITROËN esindusse või
kvalifitseeritud töökotta.

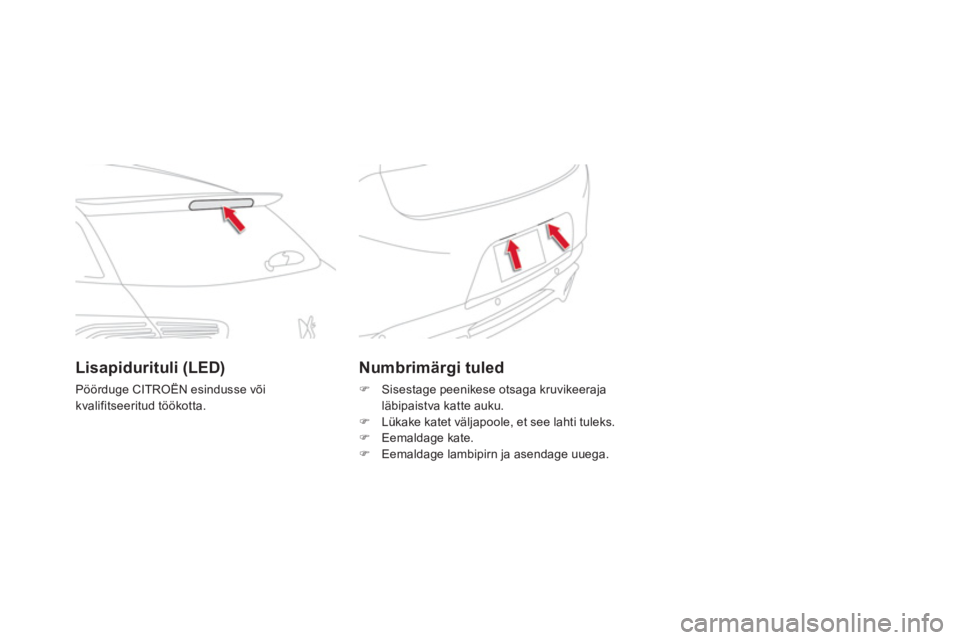

Numbrimärgi tuled
) Sisestage peenikese otsaga kruvikeeraja läbipaistva katte auku. )
Lükake katet väljapoole, et see lahti tuleks.)
Eemaldage kate. )
Eemaldage lambipirn ja asendage uuega.


Lisapidurituli (LED)
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.

215
Praktiline informatsioon

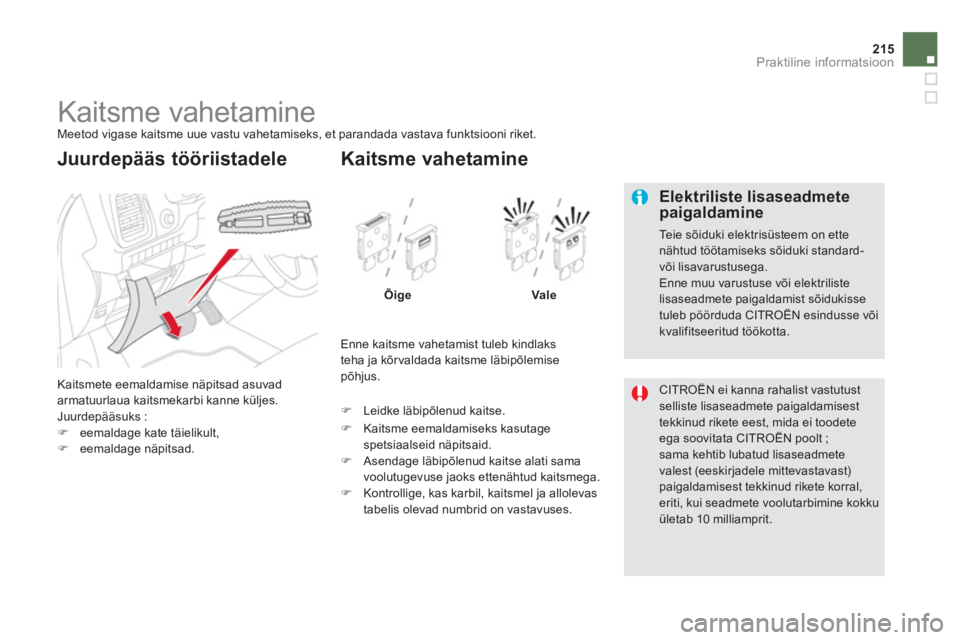

Kaitsme vahetamine
Meetod vigase kaitsme uue vastu vahetamiseks, et parandada vastava funktsiooni riket.

Kaitsmete eemaldamise näpitsad asuvadarmatuurlaua kaitsmekarbi kanne küljes.
Juurdepääsuks : )eemaldage kate täielikult,)eemaldage näpitsad.


Juurdepääs tööriistadele
Enne kaitsme vahetamist tuleb kindlaksteha ja kõr valdada kaitsme läbipõlemisepõhjus.
)
Leidke läbipõlenud kaitse.
Kaitsme vahetamine
ÕigeVale
)
Kaitsme eemaldamiseks kasutage
spetsiaalseid näpitsaid. )
Asendage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega. ) Kontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses.

CITROËN ei kanna rahalist vastutustselliste lisaseadmete paigaldamisesttekkinud rikete eest, mida ei toodete ega soovitata CITROËN poolt ;sama kehtib lubatud lisaseadmetevalest (eeskirjadele mittevastavast)paigaldamisest tekkinud rikete korral, eriti, kui seadmete voolutarbimine kokkuületab 10 milliamprit.


Elektriliste lisaseadmete paigaldamine

Teie sõiduki elektrisüsteem on ette nähtud töötamiseks sõiduki standard-või lisavarustusega.
Enne muu varustuse või elektriliste lisaseadmete paigaldamist sõidukisse tuleb pöörduda CITROËN esindusse võikvalifitseeritud töökotta.

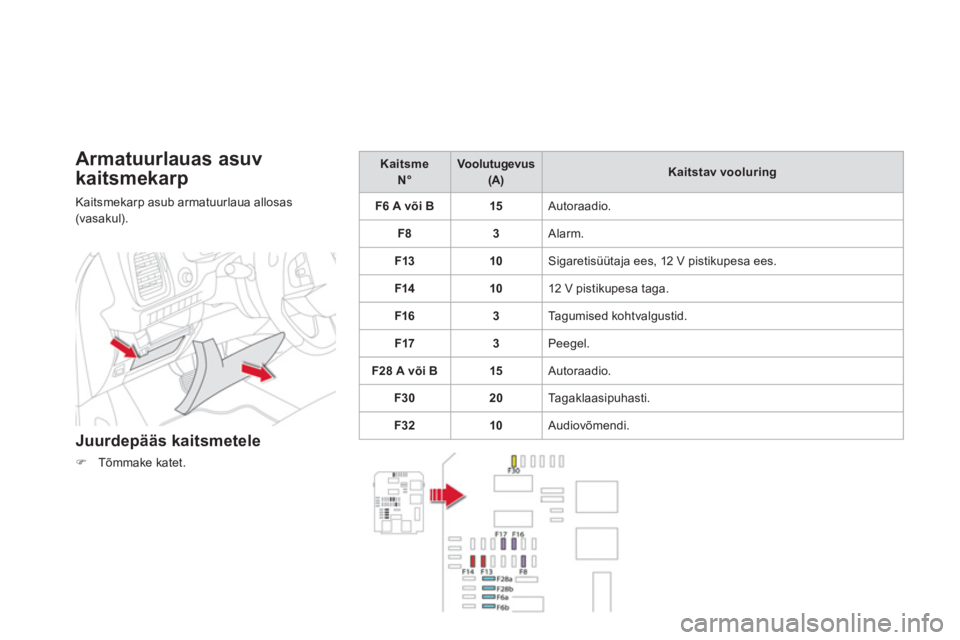

Armatuurlauas asuv
kaitsmekar
p
Kaitsmekarp asub armatuurlaua allosas(vasakul).
Juurdepääs kaitsmetele
)Tõmmake katet.


Kaitsme
N°


Voolutugevus(A) Kaitstav vooluring
F6 A või B15
Autoraadio.
F8
3 Alarm.
F13
10 Sigaretisüütaja ees, 12 V pistikupesa ees.
F14
10 12 V pistikupesa taga.
F1
63 Tagumised kohtvalgustid.
F173 Peegel.
F28 A või B
15 Autoraadio.
F3
020
Tagaklaasipuhasti.
F32
10 Audiovõmendi.

217Praktiline informatsioon

Mootoriruumis asuv
kaitsmekar
p
Kaitsmekarp asub mootoriruumis aku lähedal.
Juurdepääs kaitsmetele
)Avage kaas. )Vahet age kaitse (vt. vastavast peatükist). )Pärast kaitsme vahetamist sulgege
kaitsmekarbi kaas hoolikalt, et tagada
veekindlust.


Kaitsme
N°



Voolutugevus(A) Kaitstav vooluring
F20 15
Esi-/tagaklaasipuhasti pump.
F2120 Tuledepesuri pump.
F2215
Helisignaal.
F2
315 Paremad kaugtuled.
F2
415 Vasakud kaugtuled.
F275 Vasaku tule kate.
F2
85 Parema tule kate.

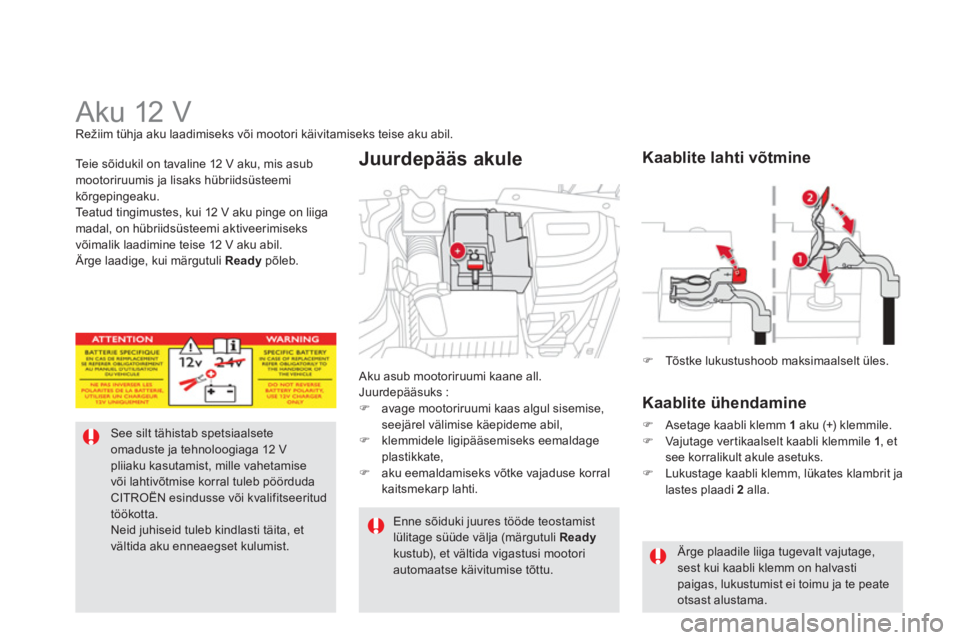

Aku 12 V Režiim tühja aku laadimiseks või mootori käivitamiseks teise aku abil.
See silt tähistab spetsiaalsete omaduste ja tehnoloogiaga 12 V pliiaku kasutamist, mille vahetamisevõi lahtivõtmise korral tuleb pöörduda CITROËN esindusse või kvalifitseeritud töökotta.
Neid juhiseid tuleb kindlasti täita, et vältida aku enneaegset kulumist. Ak
u asub mootoriruumi kaane all.
Juurdepääsuks : )
avage mootoriruumi kaas algul sisemise, seejärel välimise käepideme abil, )
klemmidele ligipääsemiseks eemaldage
plastikkate,
) aku eemaldamiseks võtke vajaduse korral kaitsmekarp lahti.


Juurdepääs akule
)Tõstke lukustushoob maksimaalselt üles.




Kaablite lahti võtmine

Kaablite
ühendamine
)Asetage kaabli klemm 1
aku (+) klemmile.
)Vajutage ver tikaalselt kaabli klemmile 1, et see korralikult akule asetuks. )Lukustage kaabli klemm, lükates klambrit ja lastes plaadi 2
alla.

Ärge plaadile liiga tugevalt vajutage, sest kui kaabli klemm on halvastipaigas, lukustumist ei toimu ja te peateotsast alustama.

Enne sõiduki juures tööde teostamist lülitage süüde välja (märgutuli Readykustub), et vältida vigastusi mootori automaatse käivitumise tõttu. Teie sõidukil on tavaline 12 V aku, mis asub
mootoriruumis ja lisaks hübriidsüsteemikõrgepingeaku.
Te a t u d t i ngimustes, kui 12 V aku pinge on liiga
madal, on hübriidsüsteemi aktiveerimiseks
võimalik laadimine teise 12 V aku abil.
Ärge laadige, kui märgutuli Readypõleb.
