CITROEN DS5 HYBRID 2013 Eksploatavimo vadovas (in Lithuanian)

49Hibridinė sistema

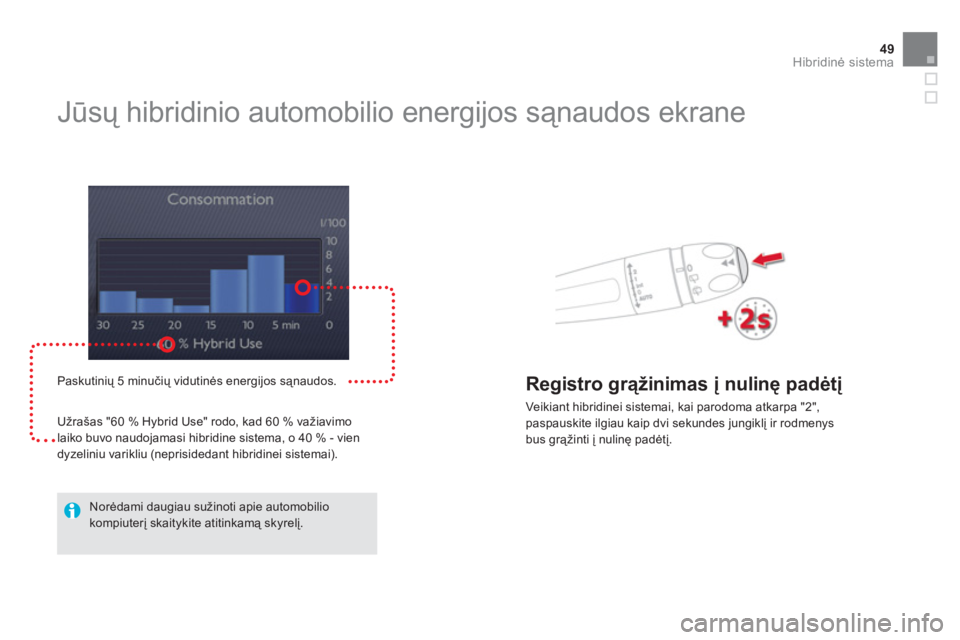

Jūsų hibridinio automobilio energijos sąnaudos ekrane


Paskutinių 5 minučių vidutinės energijos sąnaudos.
Užrašas "60 % H
ybrid Use" rodo, kad 60 % važiavimo
laiko buvo naudojamasi hibridine sistema, o 40 % - vien
dyzeliniu varikliu (neprisidedant hibridinei sistemai).


Norėdami daugiau sužinoti apie automobilio kompiuterį skaitykite atitinkamą skyrelį.
Registro grąžinimas į nulinę padėtį

Veikiant hibridinei sistemai, kai parodoma atkarpa "2",
paspauskite ilgiau kaip dvi sekundes jungiklį ir rodmenys bus grąžinti į nulinę padėtį.

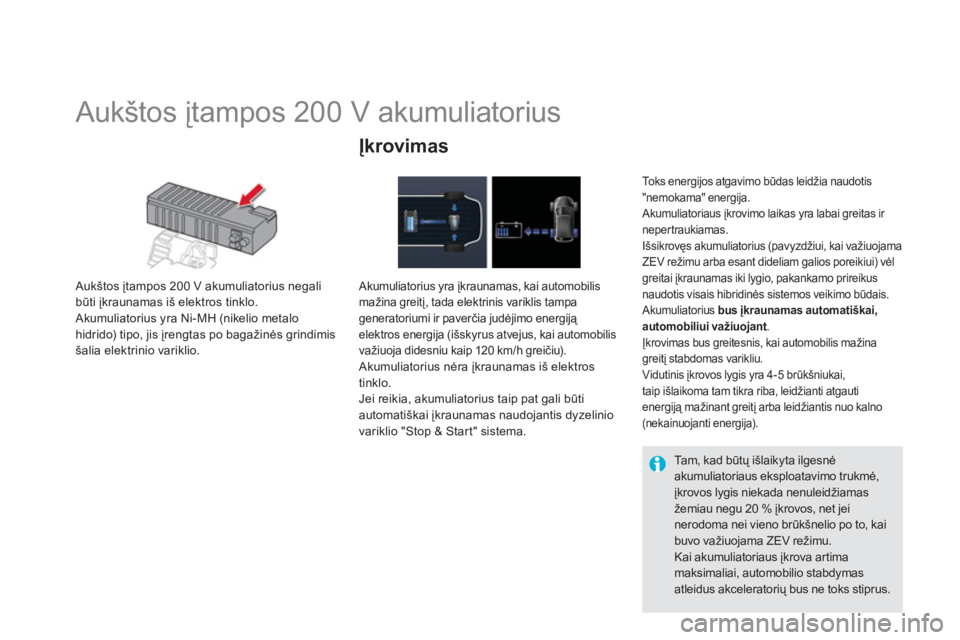

Aukštos įtampos 200 V akumuliatorius

Aukštos įtampos 200 V akumuliatorius negali
būti įkraunamas iš elektros tinklo.

Akumuliatorius yra Ni-MH (nikelio metalo hidrido) tipo, jis įrengtas po bagažinės grindimis šalia elektrinio variklio.

Įkrovimas


Akumuliatorius yra įkraunamas, kai automobilis
mažina greitį, tada elektrinis variklis tampa
generatoriumi ir paverčia judėjimo energiją elektros energija (i

51Hibridinė sistema


Ši sistema veikia ne visą laiką, ji automatiškaipritaiko aušinimo stiprumą pagal tai, kiek jo
reikia akumuliatoriui.
Galima girdėti, kaip ši sistema veikia
automobilio gale, net jei automobilis yra sustojęs po važiavimo.
Užsikimšus įsiurbimo angai kyla pavojus,
kad akumuliatorius perkais ir bus pažeistas,
o dėl to gali sumažėti hibridinės automobiliosistemos galia.

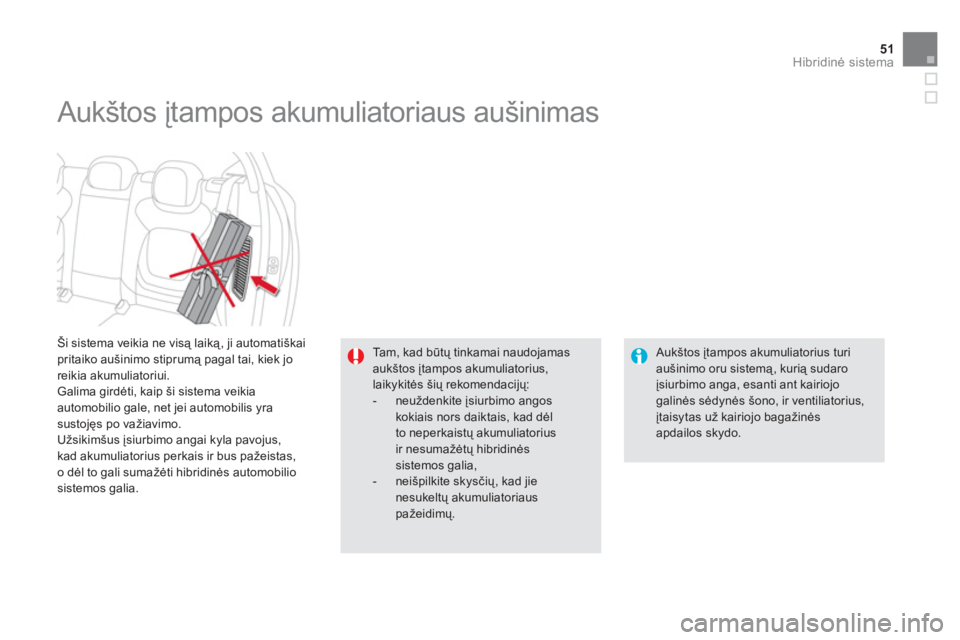

Aukštos įtampos akumuliatoriaus aušinimas


Ta m , k a d būtų tinkamai naudojamas aukštos įtampos akumuliatorius, laikykitės šių rekomendacijų:


- neuždenkite įsiurbimo angoskokiais nors daiktais, kad dėlto neperkaistų akumuliatoriusir nesumažėtų hibridinės sistemos galia,

- neišpilkite skysčių, kad jie nesukeltų akumuliatoriauspažeidimų.



Aukštos įtampos akumuliatorius turiaušinimo oru sistemą, kurią sudaroįsiurbimo anga, esanti ant kairiojo galinės sėdynės šono, ir ventiliatorius, įtaisytas u

Aukštos įtampos akumuliatorius jokiu atvejunegali būtį įkraunamas iš išorinio šaltinio ir privalo būti tvarkomas tik autoser viso techninio
darbuotojo.
Nuo jo galima stipriai nudegti, taip pat gauti elektros smūg
³ ir būti rimtai sužeistam, netgi
mirtinai.
Panaudotas aukštos įtampos Ni-MH (nikeliometalo hidrido) tipo akumuliatorius turi būti
apdorojamas tinkamu būdu autoserviso įmonės, kad jį perdirbant nekiltų joks pavojus
aplinkai.

Aukšta įtampa
Įtampa, naudojama elektrinio variklio veikimui,svyruoja nuo 150 iki 270 voltų.
Laikykitės ant automobilio priklijuotoseetiketėse įrašytų perspėjimų.
Labiausiai saugokitės aukštos įtampos ir aukštos temperatūros, atsirandančios detalėse, per kurias teka srovė.


Avarinis išjungimas

Avarijos atveju išjungimo sistema blokuoja
aukštos įtampos elektros srovę ir išjungia
de
galų siurblį, taigi jūsų automobilis nebegalės
pajudėti.
Norėdami iš naujo paleisti hibridinę sistemą,
kreipkitės į CITROËN tinklo atstovybę.
Aukštos įtampos kabeliai yra nutiesti
po automobiliu (kėbulo apačioje); todėlpasirūpinkite, kad jie nebūtų pažeisti važinėjant
bekele (įveikiant kliūtis).


Prieš bet kokį įsikišimą į automobilio sistemas išjunkite
kontaktą (lemputė "Ready"užges).


Įspėjimai dėl akumuliatoriaus

Auk

53Hibridinė sistema

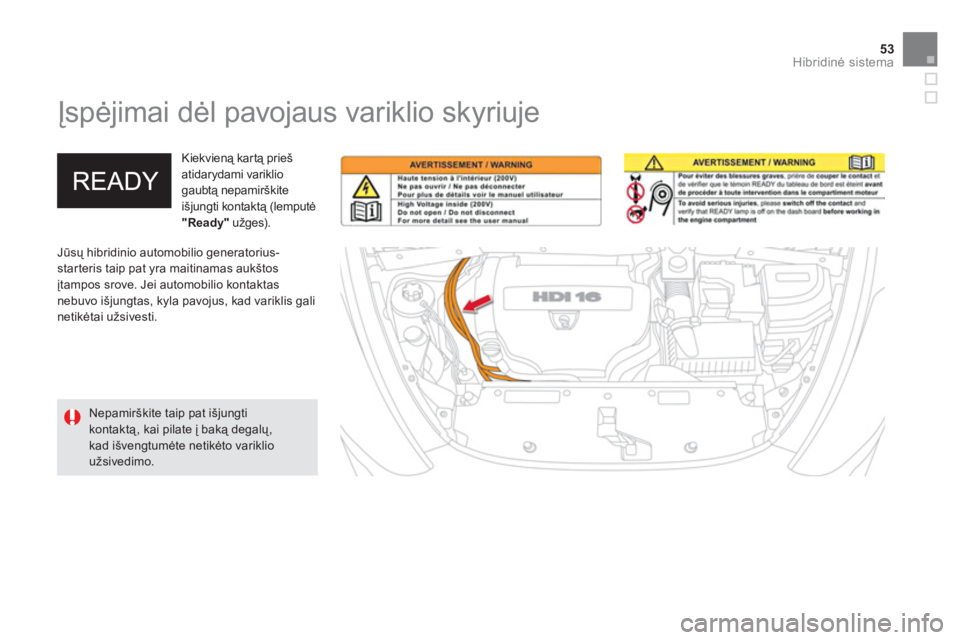

Įspėjimai dėl pavojaus variklio skyriuje
Jūsų hibridinio automobilio generatorius-star teris taip pat yra maitinamas aukštos įtampos srove. Jei automobilio kontaktasnebuvo i

Naudojantis plovykla arba plovimo tuneliu
atleistas.
Kai veikia hibridinė sistema, dega lemputė "Ready " ir yra atleistas stovėjimo stabdys:- Įjunkite pavarų svirtį į padėtį N.- Išjunkite variklį (paspausdami mygtuką STA R T/STOP).Stovėjimo stabdys automatiškai užsispaus, o kontrolinėlemputė "Ready
" skydelyje užges.- Įjunkite kontaktą (paspausdami mygtuką START/STOP), nespausdami stabdžių pedalo. Lemputė " Ready
" neužsidegs. - Atleiskite stovėjimo stabdį rankenėle ant centrinės konsolės, laikydami paspaudę stabdžių pedalą.- Išjunkite kontaktą (mygtuku STA R T/STOP nespausdami stabdžių pedalo) ir patikrinkite, ar stovėjimo stabdys tikrai liko
atleistas.



Jei dyzelinis variklis yra išsijungęs, jis užsiveda. Jei dyzelinis variklis veikia, jis neišsijungia neribotą laiką.

Kai veikia hibridinė sistema, dega lemputė "Ready" ir yra atleistasstovėjimo stabdys: - Įjunkite pavarų svirtį į padėtį N
(būdą "Auto" arba "Sport").- Paspauskite stabdžių pedalą, po to mygtuką ECO OFF.

Plovyklose arba plovimo tuneliuose, kuriuose reikia išjungti dyzelinį variklį Plovyklose arba plovimo tuneliuose, kuriuosedyzelinio variklio i

55
Hibridinė sistema

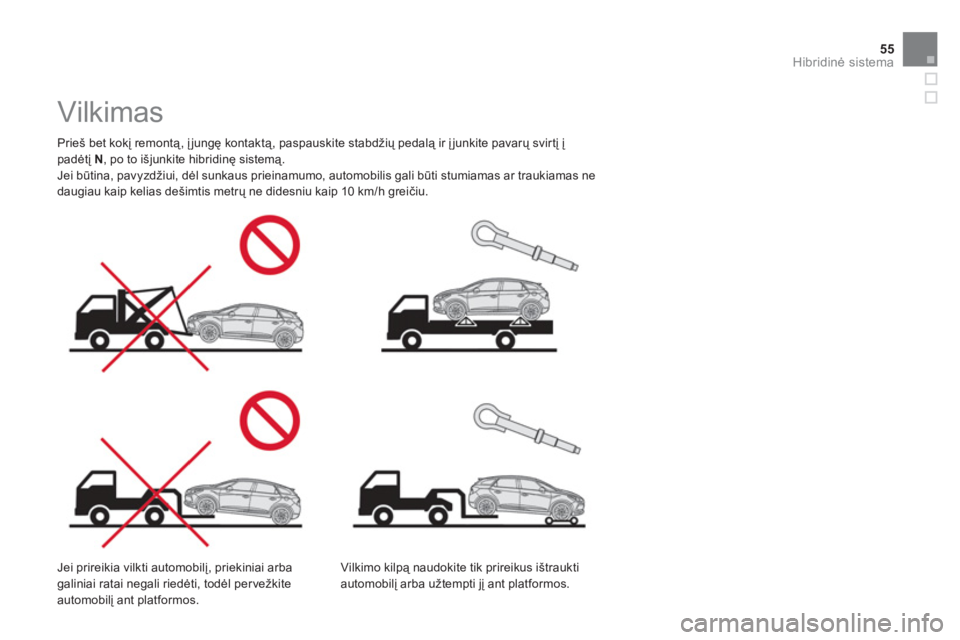

Vilkimas


Prieš bet kokį remontą, įjungę kontaktą, paspauskite stabdžių pedalą ir įjunkite pavarų svirtį į
padėtį N
, po to išjunkite hibridinę sistemą.
Jei būtina, pavyzdžiui, dėl sunkaus prieinamumo, automobilis gali būti stumiamas ar traukiamas ne
daugiau kaip kelias dešimtis metrų ne didesniu kaip 10 km/h greičiu.
Vilkimo kilpą naudokite tik prireikus ištraukti
automobilį arba užtempti jį ant platformos.
Jei prireikia vilkti automobilį, priekiniai arbagaliniai ratai negali riedėti, todėl per vežkite
automobilį ant plat
formos.

001
Veikimo kontrolė

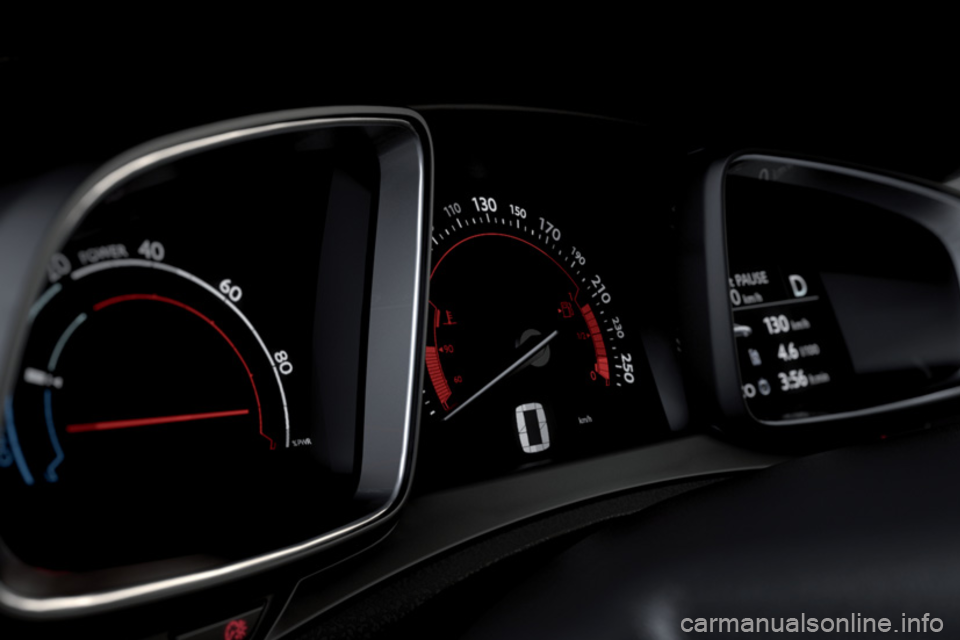

Prietaisų skydelis
1.
Energijos sąnaudų ir atgavimo rodiklis(energija rodoma procentais).
Norėdami sužinoti dau
giau skaitykite
skyrelį "Hibridinė sistema".2.
Degalų matuoklis.3.Aušinimo skysčio temperatūros rodiklis. 4.
Spidometras (km/h arba ml/h).5.
Greičio reguliatoriaus arba ribotuvorodmenys. A
.Jungiklių ir pagrindinio apšvietimoreostatas.
B
.- Spaudžiant trumpai pakartotinai: nepakankamo padangos slėgionustatymas, priežiūros informacijos priminimas, pavojaus pranešimų registras.
- Laikant paspaudus: pasirinktos funkcijos
grąžinimas į nulinę padėtį (priežiūros rodiklio arba dienos kilometrų skaitiklio).
6
. Rodoma įjungta pavara.
7.Prietaisų skydelio displėjus: elektros
srautas, dienos kilometrų skaitiklis,
pavojaus arba funkcijų būsenos pranešimai(pvz., alyvos slėgio, akumuliatoriaus,
atdarų durų ir kt.), automobilio kompiuterio
rodmenys, medija, navigacija.8. Skaitmeninis spidometras (km arba
myliomis).9.Kontrolinė lemputė "Ready": rodo, kad
automobilis parengtas važiuoti.
Rodikliai ir displėjai Valdymo mygtukai
