Komplet se nahaja v škatli za shranjevanje pod
talno oblogo v pr tljažniku. Komplet sestavljata kompresor in vlo
žek
s sredstvom za zamašitev predrte pnevmatike.Z njim lahko začasno popravite
predrtopnevmatiko in odpeljete vozilo v v najbližjo servisno delavnico.
S to opremo lahko zamašite večino lukenj
na pnevmatiki, do katerih je prišlo na vozni površini pnevmatike ali na delu med vozno površino in bočnim delom pnevmatike.

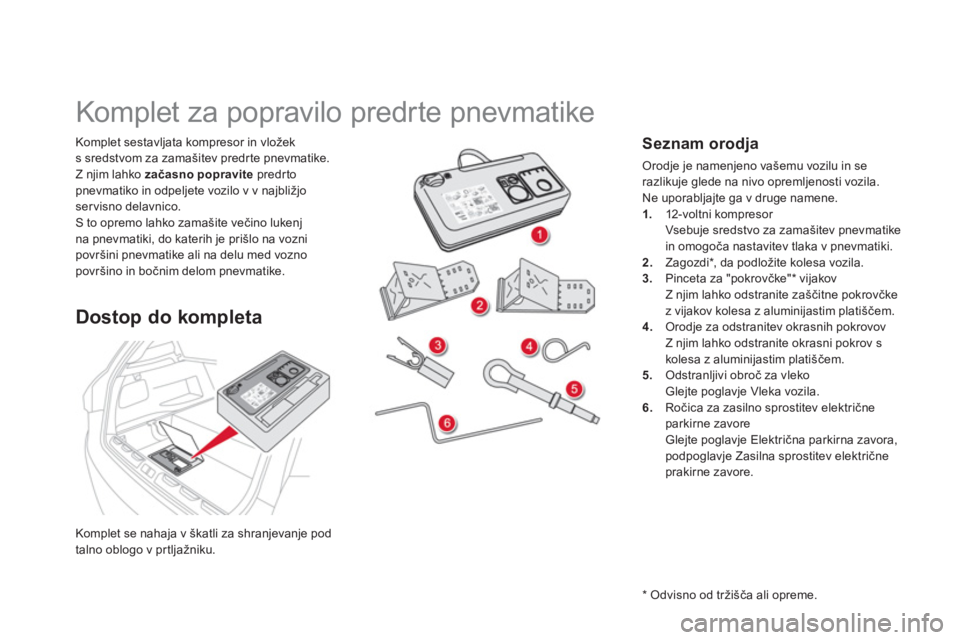

Komplet za popravilo predrte pnevmatike
Dostop do kompleta







Seznam orodja
Orodje je namenjeno vašemu vozilu in se
razlikuje glede na nivo opremljenosti vozila.
Ne uporabljajte ga v druge namene.1. 12-voltni kompresor
Vsebu
je sredstvo za zamašitev pnevmatike
in omogoča nastavitev tlaka v pnevmatiki. 2.Zagozdi *
, da podložite kolesa vozila.3.Pinceta za "pokrovčke" *
vijakov
Z njim lahko odstranite zaščitne pokrovčke
z vijakov kolesa z aluminijastim plati

201Praktične informacije
A.
Stikalo v položaju za popravilo ali polnjenje
B. Stikalo za vklop I
in izklop OC.
Gumb za izpraznitev pnevmatikeD.
Merilnik tlaka (v barih ali p.s.i.) E.
Prostor, v katerem se nahajajo:


- kabel s pretvornikom za 12-voltno
vti
čnico

- različni nastavki za polnjenje drugih
predmetov, kot so žoge, kolesne pnevmatike itd.

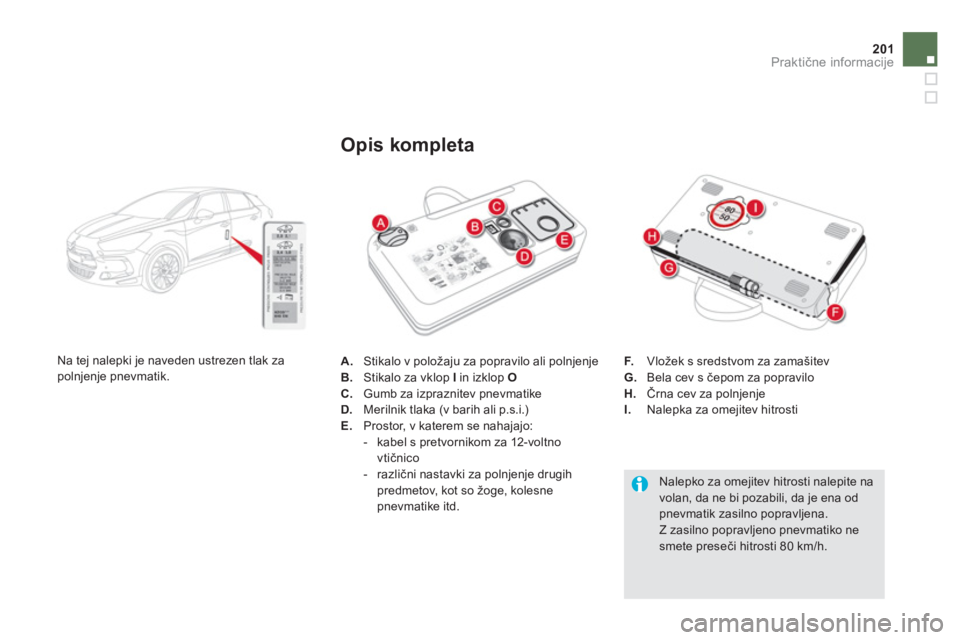

Opis kompleta
F.Vložek s sredstvom za zamašitev G.Bela cev s čepom za popravilo
H. Črna cev za polnjenje
I. Nalepka za omejitev hitrosti


Nalepko za omejitev hitrosti nalepite na volan, da ne bi pozabili, da je ena od pnevmatik zasilno popravljena. Z zasilno popravljeno pnevmatiko ne
smete preseči hitrosti 80 km/h.
Na te
j nalepki je naveden ustrezen tlak zapolnjenje pnevmatik.

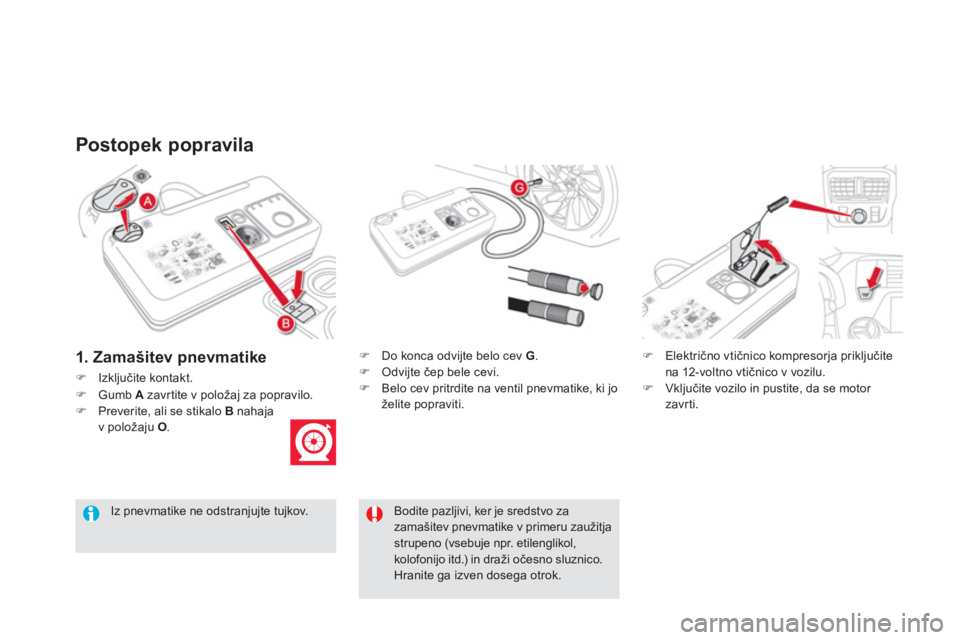

Postopek popravila
)Izključite kontakt.
)
Do konca odvijte belo cev G.)
Odvijte čep bele cevi. )
Belo cev pritrdite na ventil pnevmatike, ki jo
želite popraviti.

)Električno vtičnico kompresorja priključite na 12-voltno vtičnico v vozilu. )Vključite vozilo in pustite, da se motor
zavrti.

Bodite pazljivi, ker je sredstvo za zamašitev pnevmatike v primeru zaužitjastrupeno (vsebuje npr. etilenglikol, kolofonijo itd.) in draži očesno sluznico.Hranite ga izven dosega otrok.


Iz pnevmatike ne odstranjujte tujkov.
1. Zamašitev pnevmatike
)Gumb A
zavr tite v položaj za popravilo.)Preverite, ali se stikalo Bnahaja
v položaju O.

203Praktične informacije


Ne vključujte kompresorja, dokler nepritrdite bele cevi na ventil pnevmatike, ker se sicer sredstvo za zama

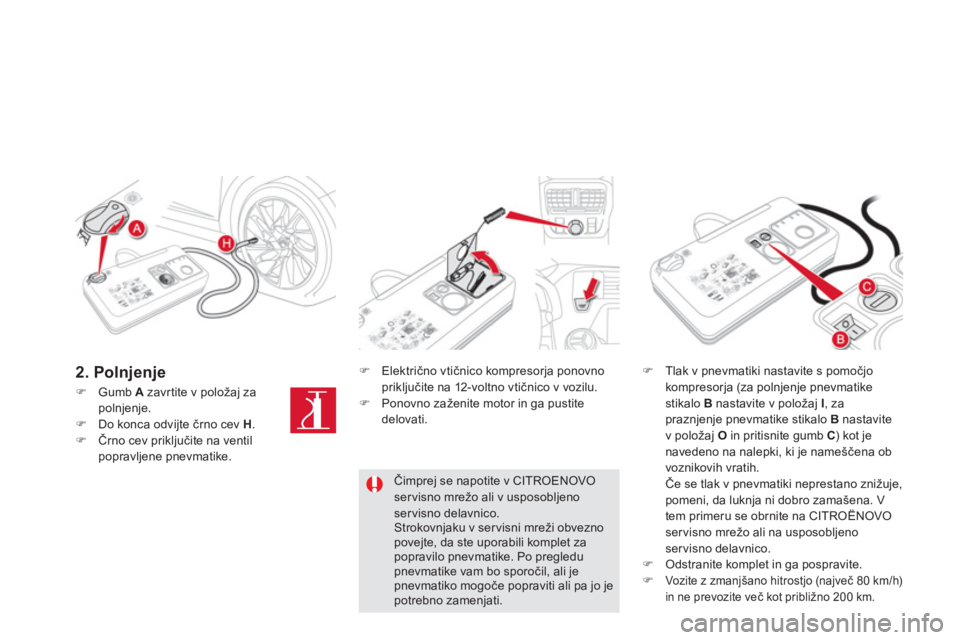

2. Polnjenje )
Električno vtičnico kompresorja ponovno
priključite na 12-voltno vtičnico v vozilu. )
Ponovno zaženite motor in ga pustitedelovati.

)Tlak v pnevmatiki nastavite s pomočjo
kompresorja (za polnjenje pnevmatike stikalo B nastavite v položaj I
, zapraznjenje pnevmatike stikalo B
nastavitev položaj O
in pritisnite gumb C) kot jenavedeno na nalepki, ki je nameščena ob
voznikovih vratih.
Če se tlak v pnevmatiki neprestano znižuje, pomeni, da luknja ni dobro zamašena. V
tem primeru se obrnite na CITROËNOVO ser visno mrežo ali na usposobljeno
servisno delavnico. )Odstranite komplet in ga pospravite.)Vozite z zmanjšano hitrostjo (največ 80 km/h) in ne prevozite več kot približno 200 km.
Čimprej se napotite vCITROENOVOser visno mrežo ali v usposobljeno servisno delavnico. Strokovnjaku v ser visni mreži obveznopovejte, da ste uporabili komplet zapopravilo pnevmatike. Po pregledu pnevmatike vam bo sporočil, ali je pnevmatiko mogoče popraviti ali pa jo jepotrebno zamenjati.
)Gumb A
zavr tite v položaj za polnjenje.)Do konca odvijte črno cev H.)Črno cev priključite na ventilpopravljene pnevmatike.

205
Praktične informacije

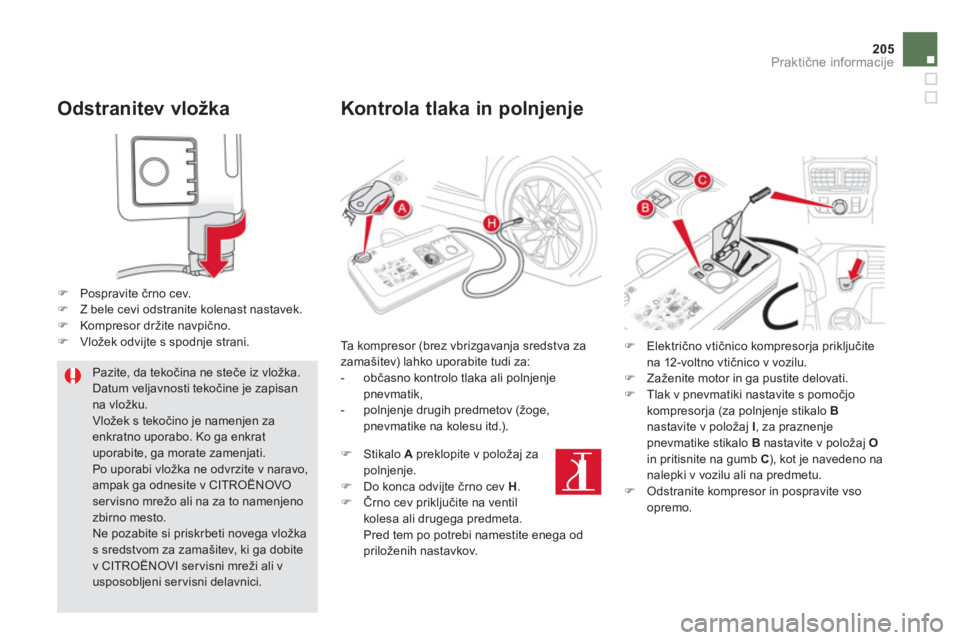

Odstranitev vložka
)Pospravite črno cev.)Z bele cevi odstranite kolenast nastavek. )Kompresor držite navpično.)Vložek odvijte s spodnje strani.


Pazite, da tekočina ne steče iz vlo

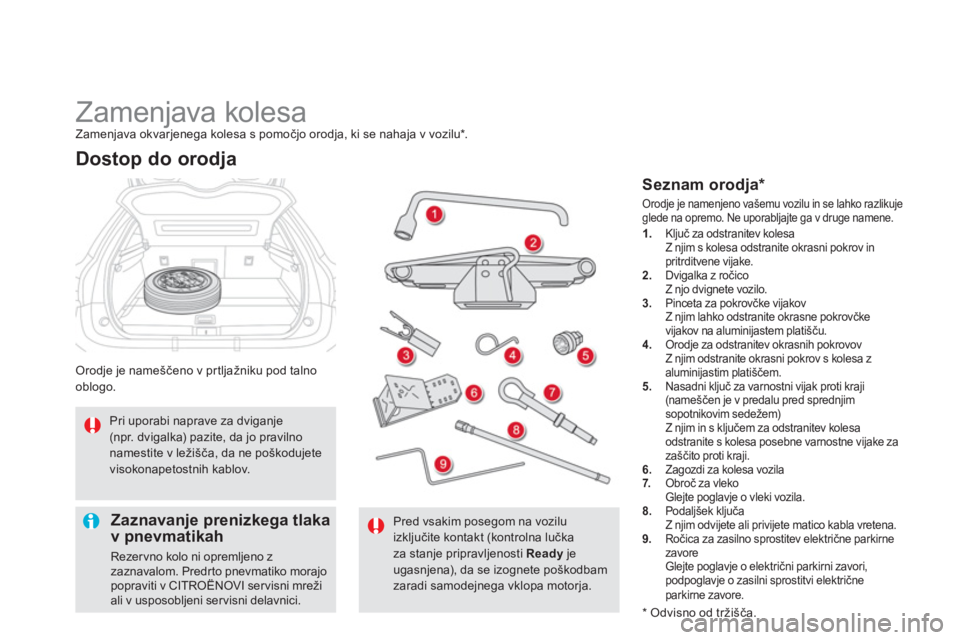

Zamenjava kolesa Zamenjava okvarjenega kolesa s pomočjo orodja, ki se nahaja v vozilu *.
Orodje je nameščeno v pr tljažniku pod talno
oblogo.
Dostop do orodja

Seznam orodja *













Zaznavanje prenizkega tlakav pnevmatikah

Rezervno kolo ni opremljeno zzaznavalom. Predr to pnevmatiko morajo popraviti v CITROËNOVI ser visni mreži ali v usposobljeni ser visni delavnici.
Pred vsakim posegom na voziluizključite kontakt (kontrolna lučka za stanje pripravljenosti Readyje ugasnjena), da se izognete poškodbam
zaradi samodejnega vklopa motorja.











Pri uporabi naprave za dviganje
(npr. dvigalka) pazite, da jo pravilno namestite v ležišča, da ne poškodujetevisokonapetostnih kablov.

Orodje je namenjeno vašemu vozilu in se lahko razlikuje glede na opremo. Ne uporabljajte ga v druge namene.1.Ključ za odstranitev kolesa
Z njim s kolesa odstranite okrasni pokrov inpritrditvene vijake.2. Dvigalka z ročico
Z njo dvignete vozilo. 3.Pinceta za pokrovčke vijakov
Z njim lahko odstranite okrasne pokrovčke
vijakov na aluminijastem plati

Praktične informacije

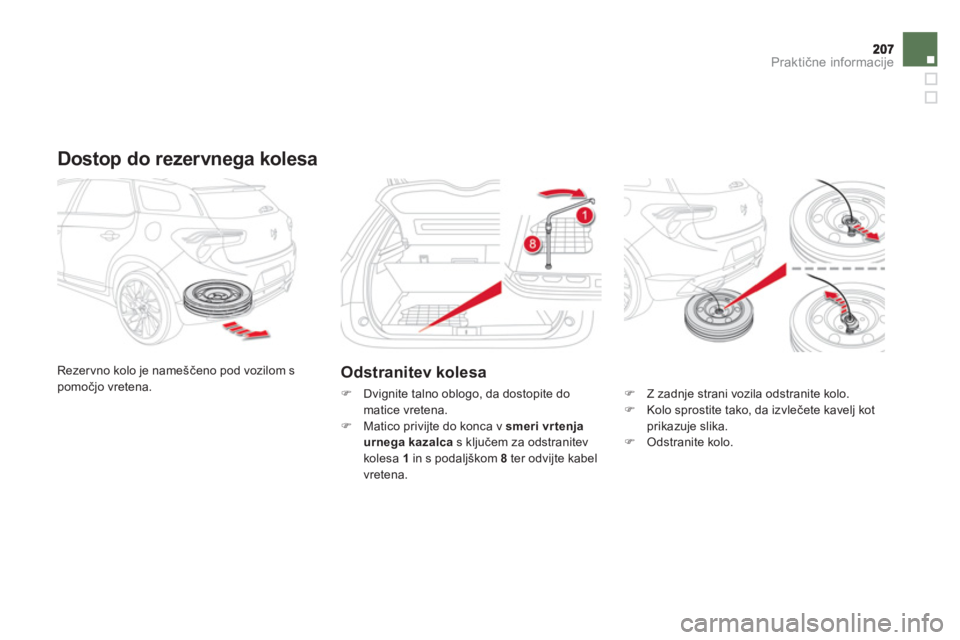

Dostop do rezervnega kolesa

Rezervno kolo je nameščeno pod vozilom s pomočjo vretena.Odstranitev kolesa
)
Dvignite talno oblogo, da dostopite do
matice vretena. ) Matico privijte do konca v smeri vrtenja
urnega kazalca
s ključem za odstranitev kolesa 1in s podaljškom 8
ter odvijte kabel
vretena.
) Z zadnje strani vozila odstranite kolo. )
Kolo sprostite tako, da izvlečete kavelj kotprikazuje slika. )
Odstranite kolo.

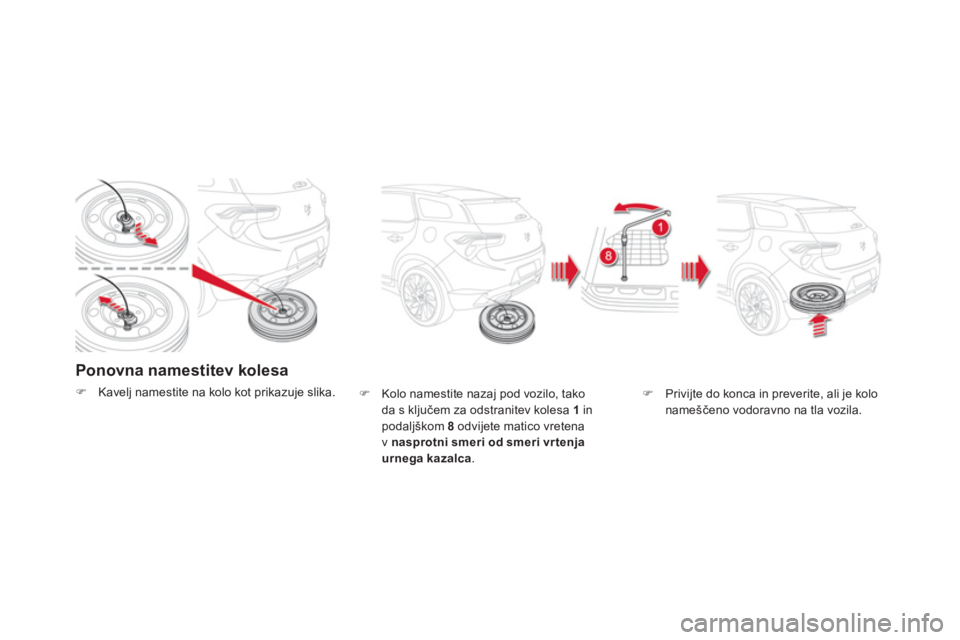

Ponovna namestitev kolesa
)Kavelj namestite na kolo kot prikazuje slika.) Kolo namestite nazaj pod vozilo, tako
da s ključem za odstranitev kolesa 1inpodaljškom 8odvijete matico vretenavnasprotni smeri od smeri vrtenjaurnega kazalca.
)Privijte do konca in preverite, ali je kolonameščeno vodoravno na tla vozila.
