CITROEN DS5 HYBRID 2013 Omistajan Käsikirjat (in Finnish)
Manufacturer: CITROEN, Model Year: 2013, Model line: DS5 HYBRID, Model: CITROEN DS5 HYBRID 2013Pages: 364, PDF Size: 10.37 MB
Page 101 of 364
Page 102 of 364

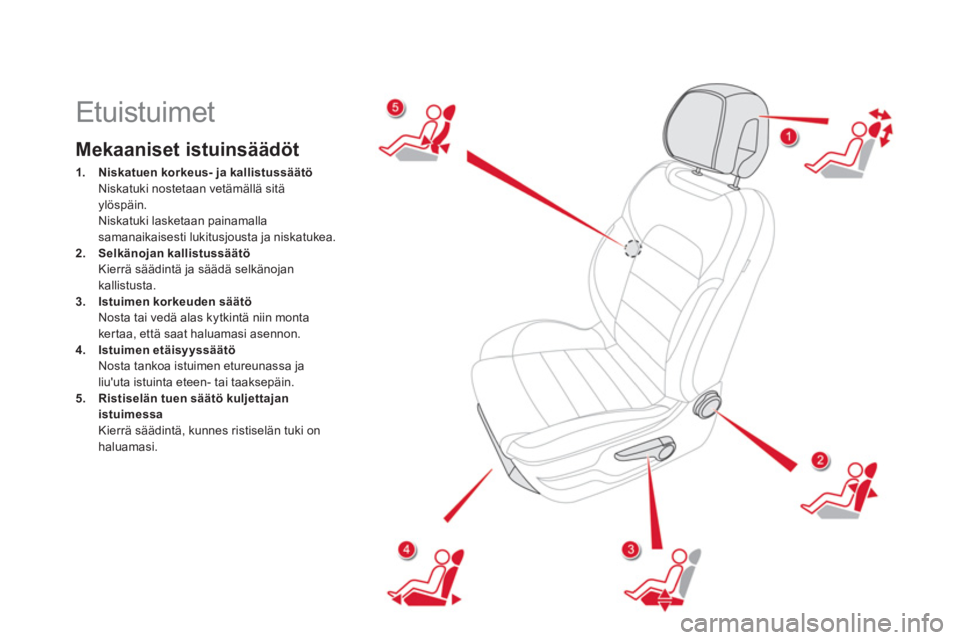

Etuistuimet
Mekaaniset istuinsäädöt
1.
Niskatuen korkeus- ja kallistussäätö
Niskatuki nostetaan vetämällä sitä
ylöspäin.
Niskatuki lasketaan painamalla
samanaikaisesti lukitusjousta ja niskatukea.
2.
Selkänojan kallistussäätö
Kierrä säädintä ja säädä selkänojan
kallistusta.
3.
Istuimen korkeuden säätö
Nosta tai vedä alas kytkintä niin monta
kertaa, että saat haluamasi asennon.
4.
Istuimen etäisyyssäätö
Nosta tankoa istuimen etureunassa ja
liu'uta istuinta eteen- tai taaksepäin.
5.
Ristiselän tuen säätö
kuljettajan
istuimessa
Kierrä säädintä, kunnes ristiselän tuki on
haluamasi.
Page 103 of 364
Mukavuus
Kun haluat säätää sähkötoimisia istuimia, kytke virta tai käynnistä
moottori, mikäli auto on siirtynyt energian säästötilaan.
Kuljettajan istuimen sähkötoiminnot ovat käytössä noin 45 sekunnin
kuluttua etuoven avaamisen jälkeen. Ne kytkeytyvät pois toiminnasta noin
45 sekunnin kuluttua siitä, kun virta on katkaistu, sekä virransäästötilassa.
Kun haluat sähkötoiminnot uudelleen käyttöön, kytke sytytysvirta.
Sähköiset säädöt
1.
Kallistussäätö, istuimen korkeussäätö
ja etäisyyssäätö
)
Nosta tai paina alas kytkimen
etuosaa istuimen kallistuksen
säätämiseksi.
)
Nosta tai paina alas kytkimen
takaosaa istuimen nostamiseksi tai
laskemiseksi.
)
Työnnä kytkintä eteen- tai taaksepäin,
jotta istuin siirtyy eteen- tai taaksepäin.
2.
Selkänojan kallistussäätö
Työnnä kytkintä eteen- tai taaksepäin
selkänojan kallistuksen säätämiseksi.
3.
Ristiselän tuen säätö kuljettajan
istuimessa
Painamalla kytkimiä saat toivotun asennon
ristiselän tukeen.
4
. Istuintyynyn säätö käsin
Säädä istuintyynyn syvyys vetämällä
kahvasta.
Page 104 of 364
Ajoasentojen
muistiintallentaminen
Tämä järjestelmä pitää muistissa kuljettajan
istuimen säädöt sekä tuulilasinäytön säädöt.
Voit tallentaa muistiin korkeintaan kaksi
asentoa painikkeilla, jotka sijaitsevat kuljettajan
istuimen sivulla.
Asennon muistiintallennus
painikkeilla M / 1 / 2
)
Kytke sytytysvirta.
)
Säädä istuimen asento sekä tuulilasinäyttö.
)
Paina painiketta M
ja sen jälkeen neljän
sekunnin kuluessa painiketta 1
tai 2
.
Muistiintallennuksen merkiksi kuuluu
merkkiääni.
Kun tallennat muistiin uuden asennon, entinen
asento katoaa muistista.
Muistiintallennetun asennon käyttöönottaminen
)
Paina lyhyesti painiketta 1
tai 2
vastaavan
asennon palauttamiseksi.
Merkkiääni vahvistaa säädön päättymisen.
Voit keskeyttää menossa olevan
liikkeen painamalla painiketta M
, 1
tai
2
tai käyttämällä istuimen säätökytkintä.
Ajoasennon käyttöönotto ajon aikana ei
ole mahdollista.
Ajoasennon haku kytkeytyy pois noin
45 sekunnin kuluttua sytytysvirran
katkeamisesta.
Page 105 of 364
Mukavuus
Niskatuen rungossa on pykälät, jotka
estävät sitä laskeutumasta, jotta se olisi
tur vallinen törmäyksissä.
Niskatuen asento on oikea, kun
niskatuen yläreuna on päälaen
kohdalla.
Asenna niskatuet aina paikalleen, kun
lähdet ajamaan. Niiden on oltava myös
oikein säädettyjä.

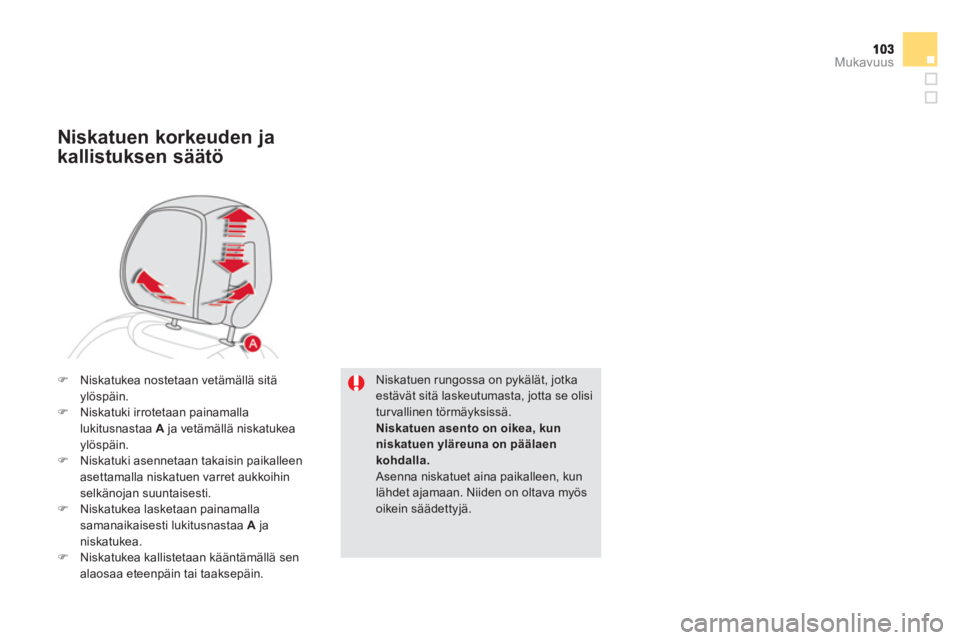

Niskatuen korkeuden ja
kallistuksen säätö
)
Niskatukea nostetaan vetämällä sitä
ylöspäin.
)
Niskatuki irrotetaan painamalla
lukitusnastaa A
ja vetämällä niskatukea
ylöspäin.
)
Niskatuki asennetaan takaisin paikalleen
asettamalla niskatuen varret aukkoihin
selkänojan suuntaisesti.
)
Niskatukea lasketaan painamalla
samanaikaisesti lukitusnastaa A
ja
niskatukea.
)
Niskatukea kallistetaan kääntämällä sen
alaosaa eteenpäin tai taaksepäin.
Page 106 of 364
Hieronta-toiminto
Kuljettajan ristiselän alueelle kohdistuu
hieronta, joka toimii vain hybridijärjestelmän
ollessa päällä sekä Stop & Star t -järjestelmän
STOP-tilassa.
Kytkeminen päälle
)
Paina tätä painiketta.
Hieronnan merkkivalo s
yttyy ja hieronta-
toiminto on aktiivinen yhden tunnin ajan.
Tunnin aikana hieronta tapahtuu 6 ker taa
10 minuutin jaksoissa (6 minuuttia hierontaa,jonka jälkeen 4 minuutin tauko).
Tunnin kuluttua toiminto kytkeytyy pois päältä.Merkkivalo sammuu.
Kytkeminen pois päältä
Voit milloin tahansa kytkeä toiminnon
pois p
äältä painamalla tätäpainiketta, merkkivalo sammuu.
Istuinlämmityksen
kytkin
Kun hybridijärjestelmä on aktiivinen, etuistuimet
voidaan lämmittää erikseen.
)
Käynnistä istuinlämmitys ja valitse sopiva
lämpö käyttämällä säätöpyörää:
0
: Ei käytössä
1
: Matala lämpö
2
: Keskilämpö
3
: Korkea lämpö
Page 107 of 364
105
Mukavuus
Ta k a i s t u i m e t
Takapenkissä on istuinosa ja käännettävissä oleva selkänoja. Selkänojasta voidaan kääntää vasen osa (2/3) tai oikea osa (1/3) alas, jolloin tavaratilan lastaustilavuutta voidaan muunnella.
)
Siirrä tarvittaessa vastaavaa etuistuinta
eteenpäin.
)
Aseta niskatuet ala-asentoon tai poista ne.
)
Irrota turvavyö ohjaimestaan.
Istuinosan ja selkänojan
kaato eteen
)
Nosta istuinosaa 1
kohottamalla sitä takaa
käsin.
)
Käännä istuinosa 1
kokonaan etuistuinta
vasten.
)
Pidä tur vavyön ohjain 2
painettuna vasten
autoa.
)
Avaa selkänojan 4
lukitus vetämällä
kytkintä 3
eteenpäin.
)
Käännä selkänoja 4
.
Page 108 of 364
Istuinosan ja selkänojan
kääntäminen paikoilleen
)
Pidä tur vavyön ohjain 2
painettuna autoa
vasten, että turvavyö ei jää puristuksiin,
kun istuin laitetaan takaisin paikalleen.
)
Nosta selkänoja 4
pystyyn, laita niskatuet
paikoilleen ja lukitse selkänoja paikoilleen.
)
Varmista, että punainen merkki kytkimen
3
kohdalla ei ole enää näkyvissä.
)
Laita istuinosa 1
paikalleen.
)
Vapauta tur vavyön ohjain 2
.
)
Aseta turvavyö paikoilleen ohjaimeen.
Kun käännät selkänojan takaisin
normaaliasentoon, varmista, että
tur vavyöt eivät jää puristuksiin.
)
Irrota istuinosa 1
kiinnikkeistä vetämällä
sitä ylöspäin.
Istuinosan irrottaminen
Istuinosan paikalleenasennus
)
Aseta istuinosa 1
pystyasentoon sen
kiinnikkeisiin.
Page 109 of 364
107
Mukavuus
Niskatuissa on yksi käyttöasento (ylhäällä)
sekä säilytysasento (alhaalla).
Niskatuet voidaan myös irrottaa.
Toimi seuraavasti:
)
avaa selkänoja lukituksesta kytkimellä 1
,
)
käännä selkänojaa 2
kevyesti eteenpäin,
)
nosta niskatuki ylä-ääriasentoonsa,
)
paina sitten lukkojousta A
.
Ta k a p e n k i n n i s k a t u e t
Älä koskaan aja autolla, kun niskatuet on
irrotettu. Niskatukien on aina ajettaessa
oltava paikoillaan ja oikein säädetyt.
Suurjänniteakun jäähdytys
Järjestelmä ei toimi yhtäjaksoisesti, vaan
muuttaa tuuletustehoa automaattisesti akun
tarpeiden mukaan.
Sen käyttöääni kuuluu takatilassa, vielä sen
jälkeen kun auto on pysäytetty.
Jos ilmanottoaukko peittyy, akku
saattaa ylikuumeta ja vahingoittua ja
hybridijärjestelmän suorituskyky heikentyä.
Jotta suurjänniteakku toimisi parhaalla
mahdollisella tavalla, noudata seuraavia
suosituksia:
- Älä peitä ilmanottoaukkoa vierailla
esineillä, jotta akku ei ylikuumene
ja aiheuta hybridijärjestelmän
suorituskyvyn heikkenemistä.
- Älä kaada järjestelmään nesteitä,
jotta akku ei vahingoittuisi.
Suurjänniteakussa on jäähdytys- ja
tuuletusjärjestelmä, joka muodostuu
vasemmanpuoleisen takaistuimen
sivulla olevasta ilmanottoaukosta ja
tavaratilan vasemmanpuoleisessa
paneelissa olevasta puhaltimesta.
Page 110 of 364
Sivupeilit
Kummassakin sivupeilissä on säädettävälasi, josta näkee sivuille taakse ohitus- japysäköintitilanteissa. Peilit voidaan myös
kääntää auton kylkiä vasten pysäköitäessäahtaaseen paikkaan.
Sivupeilit
Jos peilit on käännetty kytkimellä A,ne eivät käänny ulos auton lukituksenavautuessa.
Peilien taitto- ja oikaisutoimintoelektronisella avaimella voidaanpoistaa käytöstä CITROËN-verkostonhuoltokorjaamossa tai valtuutetussa korjaamossa.
Kun viet auton automaattipesuun, taita sivupeilit auton kylkiä vasten.
Peilistä näkyvät kohteet ovattodellisuudessa lähempänä kuin peili näyttää. Ota tämä huomioon, kun ar vioitvälimatkaa takaa tuleviin autoihin.
Huurteenpoisto
Säätäminen
)
Valitse peili kier tämällä kytkin A
oikealle tai
vasemmalle. ) Säädä peilin asento käyttämällä
nelisuuntakytkintä A. ) Siirrä kytkin A
keskiasentoon.
Taittaminen paikoitusasentoon
Automaattisesti: lukitse auto elektronisella avaimella.
Oikaisu
Automaattisesti: avaa auton lukot elektronisella avaimella.
Käsin: kun sytytysvirta on kytketty, kierrä kytkintä A alaspäin.
K
äsin: kun sytytysvirta on kytketty, kierrä kytkintä A
ylöspäin.
Sivupeilien huurteenpoisto
tapahtuu painamalla takalasin
huur teenpoiston k
ytkintä.
Takalasin lämmitys - huur teenpoisto
toimii vain hybridijärjestelmän ollessa
aktiivinen.
Katso lisätietoja otsakkeesta "Takalasinhuurteenpoisto".
