Weergave van de energiestromen
Weergave van de energiestromen op het
instrumentenpaneel
Standen Hybrid4-systeem
1.
Geselecteerde stand van het Hybrid4-systeem: AUTO
, ZEV
, SPORT
of 4WD
.
2.
Melding " Zero Emission
" als de HDi-dieselmotor is uitgeschakeld
(0 g/km CO
2).
Weergave van de energiestromen op het
touchscreen
De actuele informatie met betrekking tot de geselecteerde stand van het hybridesysteem ( 1, 2
), de pijlen van de energiestromen ( 6
- 8
) en de
laadtoestand van de tractiebatterij ( 4
) worden weergegeven op het display van het instrumentenpaneel of het touchscreen.
Zie de rubriek "Boordcomputer".
Infrastructuur van de auto
3.
HDi-dieselmotor.
4.
Laadtoestand van de tractiebatterij.
5.
Elektromotor/generator.
Werking/energiestromen
6.
De HDi-dieselmotor voedt de tractiebatterij (indien nodig).
7.
Pijl van links naar rechts: de tractiebatterij voedt de elektromotor (als
de elektromotor in werking is).
Pijl van rechts naar links: de elektromotor/generator laadt de
tractiebatterij op (terugwinnen van energie).
8.
De HDi-dieselmotor drijft de voor wielen aan.
9.
De elektromotor drijft de achter wielen aan.
Page 403 of 484
13HYbrid4-systeem

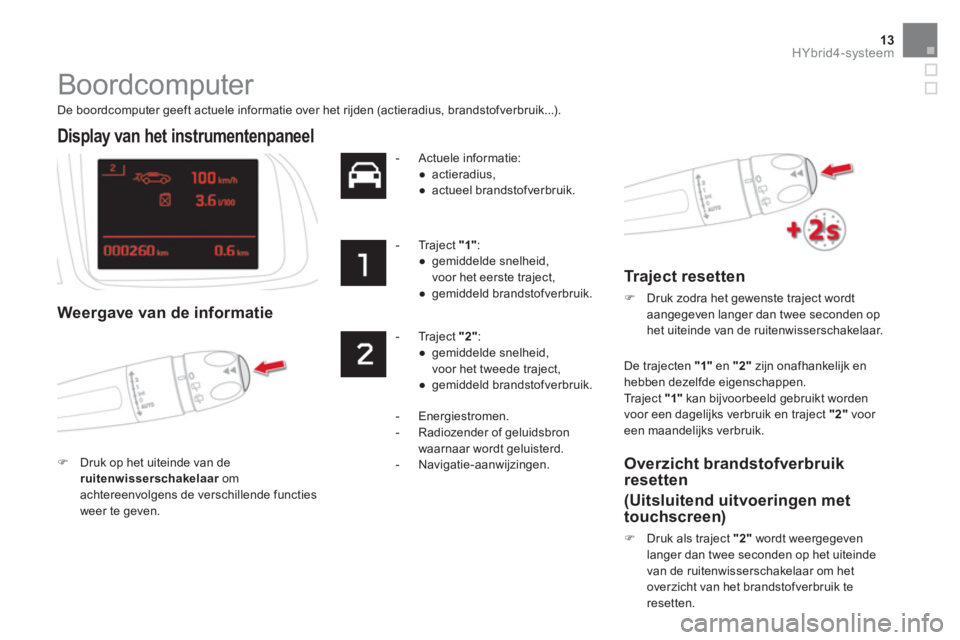

Boordcomputer
De boordcomputer geeft actuele informatie over het rijden (actieradius, brandstofverbruik...).
Display van het instrumentenpaneel
Weergave van de informatie
)
Druk op het uiteinde van de
ruitenwisserschakelaar
om
achtereenvolgens de verschillende functies
weer te geven.
- Actuele informatie:
●
actieradius,
●
actueel brandstofverbruik.
- Traject "1"
:
●
gemiddelde snelheid,
voor het eerste traject,
●
gemiddeld brandstofverbruik.
- Traject "2"
:
●
gemiddelde snelheid,
voor het tweede traject,
●
gemiddeld brandstofverbruik.
De trajecten "1"
en "2"
zijn onafhankelijk en
hebben dezelfde eigenschappen.
Traject "1"
kan bijvoorbeeld gebruikt worden
voor een dagelijks verbruik en traject "2"
voor
een maandelijks verbruik.
- Energiestromen.
- Radiozender of geluidsbron
waarnaar wordt geluisterd.
- Navigatie-aanwijzingen.
Traject resetten
)
Druk zodra het gewenste traject wordt
aangegeven langer dan twee seconden op
het uiteinde van de ruitenwisserschakelaar.
Overzicht brandstofverbruik
resetten
(Uitsluitend uitvoeringen met
touchscreen)
)
Druk als traject "2"
wordt weergegeven
langer dan twee seconden op het uiteinde
van de ruitenwisserschakelaar om het
overzicht van het brandstofverbruik te
resetten.
Page 406 of 484

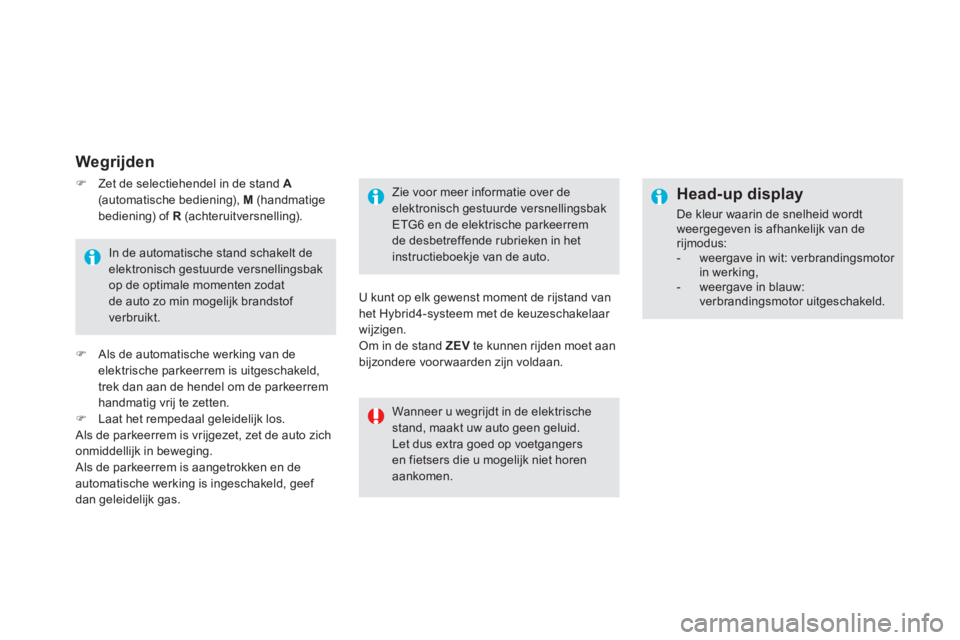

Wegrijden
Zie voor meer informatie over de
elektronisch gestuurde versnellingsbak
ETG6 en de elektrische parkeerrem
de desbetreffende rubrieken in het
instructieboekje van de auto.
U kunt op elk gewenst moment de rijstand van
het Hybrid4-systeem met de keuzeschakelaar
wijzigen.
Om in de stand ZEV
te kunnen rijden moet aan
bijzondere voor waarden zijn voldaan.
Wanneer
u wegrijdt in de elektrische
stand, maakt uw auto geen geluid.
Let dus extra goed op voetgangers
en fietsers die u mogelijk niet horen
aankomen.
Head-up display
De kleur waarin de snelheid wordt
weergegeven is afhankelijk van de
rijmodus:
- weergave in wit: verbrandingsmotor
in werking,
- weergave in blauw:
verbrandingsmotor uitgeschakeld.
In de automatische stand schakelt de
elektronisch gestuurde versnellingsbak
op de optimale momenten zodat
de auto zo min mogelijk brandstof
verbruikt.
)
Als de automatische werking van de
elektrische parkeerrem is uitgeschakeld,
trek dan aan de hendel om de parkeerrem
handmatig vrij te zetten.
)
Laat het rempedaal geleidelijk los.
Als de parkeerrem is vrijgezet, zet de auto zich
onmiddellijk in beweging.
Als de parkeerrem is aangetrokken en de
automatische werking is ingeschakeld, geef
dan geleidelijk gas.
)
Zet de selectiehendel in de stand A
(automatische bediening), M
(handmatige
bediening) of R
(achteruitversnelling).
Page 408 of 484

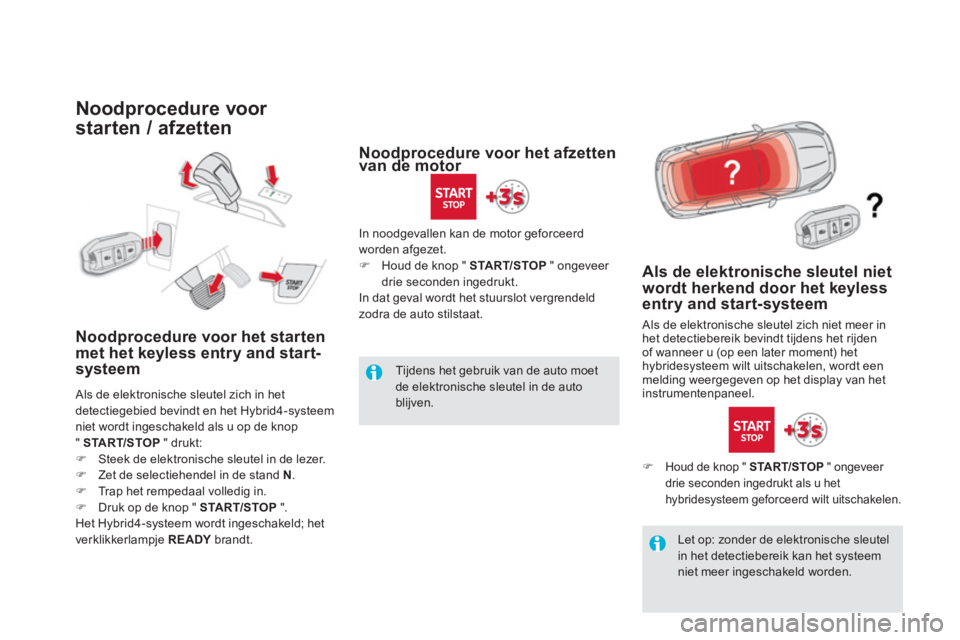

Noodprocedure voor
starten / afzetten
Noodprocedure voor het starten
met het keyless entry and start-
systeem
Als de elektronische sleutel zich in het
detectiegebied bevindt en het Hybrid4-systeem
niet wordt ingeschakeld als u op de knop
" START/STOP
" drukt:
)
Steek de elektronische sleutel in de lezer.
)
Zet de selectiehendel in de stand N
.
)
Trap het rempedaal volledig in.
)
Druk op de knop " START/STOP
".
Het Hybrid4-systeem wordt ingeschakeld; het
verklikkerlampje READY
brandt.
Als de elektronische sleutel niet
wordt herkend door het keyless
entry and start-systeem
Als de elektronische sleutel zich niet meer in
het detectiebereik bevindt tijdens het rijden
of wanneer u (op een later moment) het
hybridesysteem wilt uitschakelen, wordt een
melding weergegeven op het display van het
instrumentenpaneel.
)
Houd de knop " START/STOP
" ongeveer
drie seconden ingedrukt als u het
hybridesysteem geforceerd wilt uitschakelen.
In noodgevallen kan de motor geforceerd
worden afgezet.
)
Houd de knop " START/STOP
" ongeveer
drie seconden ingedrukt.
In dat geval wordt het stuurslot vergrendeld
zodra de auto stilstaat.
Tijdens het gebruik van de auto moet
de elektronische sleutel in de auto
blijven.
Noodprocedure voor het afzetten
van de motor
Let op: zonder de elektronische sleutel
in het detectiebereik kan het systeem
niet meer ingeschakeld worden.
Page 410 of 484

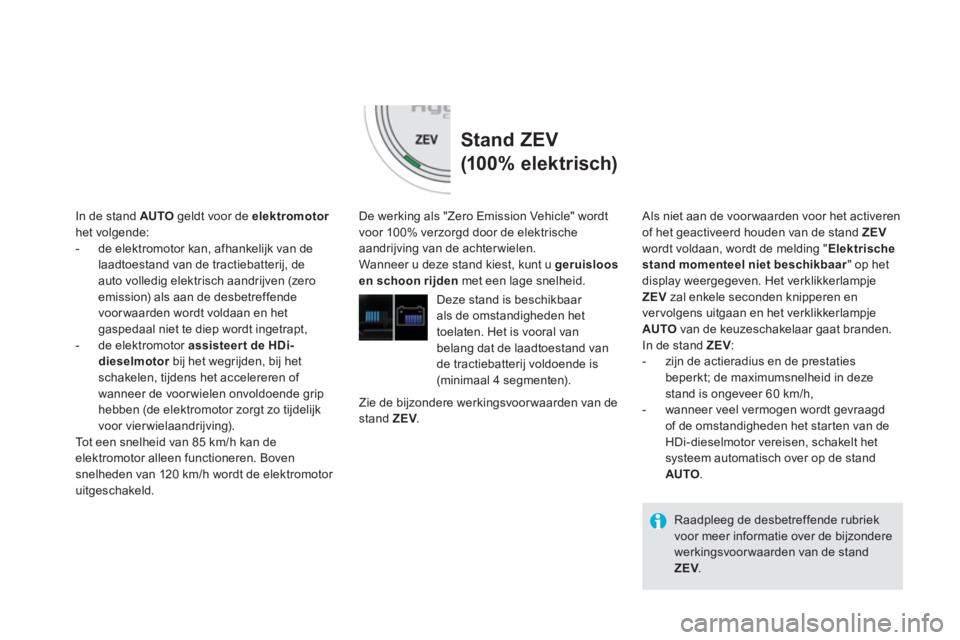

Stand ZEV
(100% elektrisch)
De werking als "Zero Emission Vehicle" wordt
voor 100% verzorgd door de elektrische
aandrijving van de achter wielen.
Wanneer u deze stand kiest, kunt u geruisloos
en schoon rijden
met een lage snelheid.
Deze stand is beschikbaar
als de omstandigheden het
toelaten. Het is vooral van
belang dat de laadtoestand van
de tractiebatterij voldoende is
(minimaal 4 segmenten).
In de stand AUTO
geldt voor de elektromotor
het volgende:
- de elektromotor kan, afhankelijk van de
laadtoestand van de tractiebatterij, de
auto volledig elektrisch aandrijven (zero
emission) als aan de desbetreffende
voor waarden wordt voldaan en het
gaspedaal niet te diep wordt ingetrapt,
- de elektromotor assisteert de HDi-
dieselmotor
bij het wegrijden, bij het
schakelen, tijdens het accelereren of
wanneer de voor wielen onvoldoende grip
hebben (de elektromotor zorgt zo tijdelijk
voor vier wielaandrijving).
Tot een snelheid van 85 km/h kan de
elektromotor alleen functioneren. Boven
snelheden van 120 km/h wordt de elektromotor
uitgeschakeld.
Zie de bijzondere werkingsvoor waarden van de
stand ZEV
.
Raadpleeg de desbetreffende rubriek
voor meer informatie over de bijzondere
werkingsvoor waarden van de stand
ZEV
.
Als niet aan de voor waarden voor het activeren
of het geactiveerd houden van de stand ZEV
wordt voldaan, wordt de melding " Elektrische
stand momenteel niet beschikbaar
" op het
display weergegeven. Het verklikkerlampje
ZEV
zal enkele seconden knipperen en
ver volgens uitgaan en het verklikkerlampje
AUTO
van de keuzeschakelaar gaat branden.
In de stand ZEV
:
- zijn de actieradius en de prestaties
beperkt; de maximumsnelheid in deze
stand is ongeveer 60 km/h,
- wanneer veel vermogen wordt gevraagd
of de omstandigheden het starten van de
HDi-dieselmotor vereisen, schakelt het
systeem automatisch over op de stand
AUTO
.
Page 431 of 484
41Tr e f w o o r d e n r e g i s t e r
AAanhangergewichten ...................................... 37
Afzetten van het Hybrid4-systeem .......... 15, 18
Airconditioning .......................................... 22, 25
Autowasstraat ................................................. 32
Bagageruimte, indeling ................................... 31
Banden ............................................................ 33
Bandreparatieset ............................................ 33
Bergingsauto of trailer (slepen) ...................... 34
Boordcomputer .......................................... 12-14
Brandstof ......................................................... 24
Brandstofverbruik ................................. 9, 12, 24
Contact ............................................................ 17
Contact aangezet ............................................ 17
B
C
Gereedschap .................................................. 33
Gevarendriehoek ............................................ 31
Gewichten ....................................................... 37
Gewichten, overzicht ...................................... 37G
H
I
K
L
Keuzeschakelaar .................................. 5, 19, 24
Keyless entry and start ........................15, 17, 18
Koeling tractiebatterij ...................................... 29
Koffer vloer (ver wijderbaar) ............................. 31
Laadtoestand van de tractiebatterij 5, 10, 25, 27
Lekke band ...................................................... 33 ECO OFF (schakelaar) ................................... 22
Elektrisch rijden (ZEV) ............ 11, 19, 22, 24, 25
Elektromotor .......................................... 5, 19, 35
Elektronische sleutel ............................15, 17, 18
Elektronisch gestuurde
versnellingsbak ..............................5, 15, 23-25
Energiestromen......................................... 10, 11D
EDieselmotor ...................5, 19, 22, 25, 32, 36, 37
Display instrumentenpaneel ................. 8, 10, 13
MMilieu ............................................................... 24
Milieubewust rijden ......................................... 24
Motoren ..................................................... 35, 36
Motorenoverzicht ...................................... 35, 36
Motorkap, openen ........................................... 30
Motorruimte ..................................................... 30
Noodprocedure afzetten van de motor ........... 18
Noodprocedure starten ................................... 18
N
O
R
READY (verklikkerlampje) ................ 8, 9, 28, 30
Regeneratie roetfilter .................................. 5, 25
Resetten van het overzicht van het verbruik .. 14
Resetten van het traject ............................ 13, 14
Riem ................................................................ 31
Rijadviezen ..................................................... 23
Roetfilter ...................................................... 5, 25 Instrumentenpaneel .......................................... 8 Handrem, elektrisch bediend ............. 15, 23, 32
Head-up display .............................................. 15
Hoedenplank ................................................... 31
Hoogspanning ........................................... 27, 28
Hoogspanningskabel ...................................... 28
Ontdooien........................................................ 25
Ontwasemen ................................................... 25
Opbergvakken ................................................. 31
Overzicht van het verbruik .............................. 12
Page 446 of 484

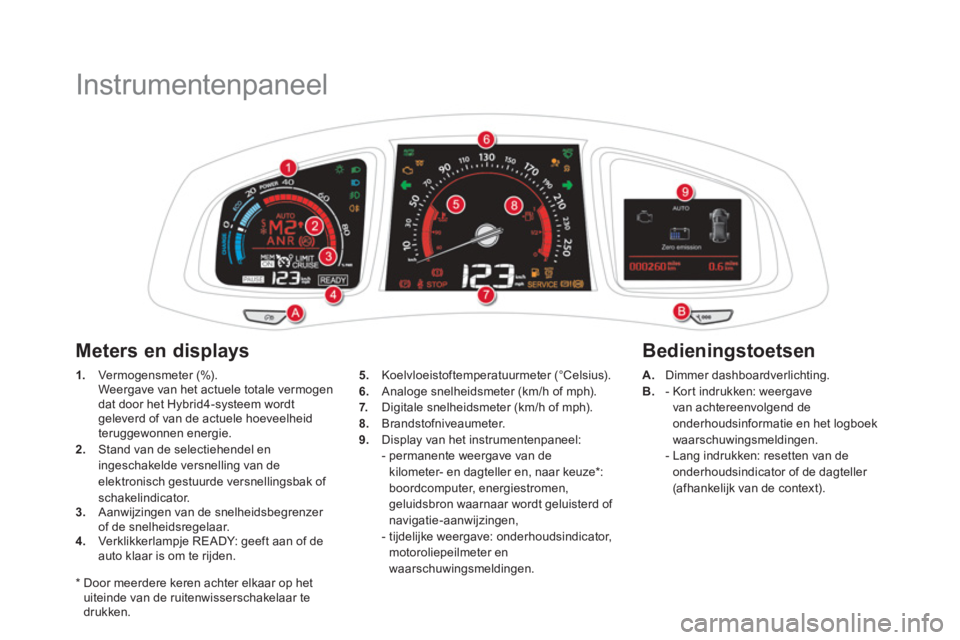

Instrumentenpaneel
*
Door meerdere keren achter elkaar op het
uiteinde van de ruitenwisserschakelaar te
drukken.
1.
Ver mogensmeter (%).
Weergave van het actuele totale vermogen
dat door het Hybrid4-systeem wordt
geleverd of van de actuele hoeveelheid
teruggewonnen energie.
2.
Stand van de selectiehendel en
ingeschakelde versnelling van de
elektronisch gestuurde versnellingsbak of
schakelindicator.
3.
Aanwijzingen van de snelheidsbegrenzer
of de snelheidsregelaar.
4.
Verklikkerlampje READY: geeft aan of de
auto klaar is om te rijden.
Bedieningstoetsen
Meters en displays
A.
Dimmer dashboardverlichting.
B.
- Kort indrukken: weergave
van achtereenvolgend de
onderhoudsinformatie en het logboek
waarschuwingsmeldingen.
- Lang indrukken: resetten van de
onderhoudsindicator of de dagteller
(afhankelijk van de context).
5.
Koelvloeistoftemperatuurmeter (°Celsius).
6.
Analoge snelheidsmeter (km/h of mph).
7.
Digitale snelheidsmeter (km/h of mph).
8.
Brandstofniveaumeter.
9.
Display van het instrumentenpaneel:
- permanente weergave van de
kilometer- en dagteller en, naar keuze * :
boordcomputer, energiestromen,
geluidsbron waarnaar wordt geluisterd of
navigatie-aanwijzingen,
- tijdelijke weergave: onderhoudsindicator,
motoroliepeilmeter en
waarschuwingsmeldingen.
Page 448 of 484
Weergave van de energiestromen
Weergave van de energiestromen op het
instrumentenpaneel
Standen Hybrid4-systeem
1.
Geselecteerde stand van het Hybrid4-systeem: AUTO
, ZEV
, SPORT
of 4WD
.
2.
Melding " Zero Emission
" als de HDi-dieselmotor is uitgeschakeld
(0 g/km CO
2).
Weergave van de energiestromen op het
touchscreen
De actuele informatie met betrekking tot de geselecteerde stand van het hybridesysteem ( 1, 2
), de pijlen van de energiestromen ( 6
- 8
) en de
laadtoestand van de tractiebatterij ( 4
) worden weergegeven op het display van het instrumentenpaneel of het touchscreen.
Zie de rubriek "Boordcomputer".
Infrastructuur van de auto
3.
HDi-dieselmotor.
4.
Laadtoestand van de tractiebatterij.
5.
Elektromotor/generator.
Werking/energiestromen
6.
De HDi-dieselmotor voedt de tractiebatterij (indien nodig).
7.
Pijl van links naar rechts: de tractiebatterij voedt de elektromotor (als
de elektromotor in werking is).
Pijl van rechts naar links: de elektromotor/generator laadt de
tractiebatterij op (terugwinnen van energie).
8.
De HDi-dieselmotor drijft de voor wielen aan.
9.
De elektromotor drijft de achter wielen aan.
Page 451 of 484
13HYbrid4-systeem
Boordcomputer
De boordcomputer geeft actuele informatie over het rijden (actieradius, brandstofverbruik...).
Display van het instrumentenpaneel
Weergave van de informatie
)
Druk op het uiteinde van de
ruitenwisserschakelaar
om
achtereenvolgens de verschillende functies
weer te geven.
- Actuele informatie:
●
actieradius,
●
actueel brandstofverbruik.
- Traject "1"
:
●
gemiddelde snelheid,
voor het eerste traject,
●
gemiddeld brandstofverbruik.
- Traject "2"
:
●
gemiddelde snelheid,
voor het tweede traject,
●
gemiddeld brandstofverbruik.
De trajecten "1"
en "2"
zijn onafhankelijk en
hebben dezelfde eigenschappen.
Traject "1"
kan bijvoorbeeld gebruikt worden
voor een dagelijks verbruik en traject "2"
voor
een maandelijks verbruik.
- Energiestromen.
- Radiozender of geluidsbron
waarnaar wordt geluisterd.
- Navigatie-aanwijzingen.
Traject resetten
)
Druk zodra het gewenste traject wordt
aangegeven langer dan twee seconden op
het uiteinde van de ruitenwisserschakelaar.
Overzicht brandstofverbruik
resetten
(Uitsluitend uitvoeringen met
touchscreen)
)
Druk als traject "2"
wordt weergegeven
langer dan twee seconden op het uiteinde
van de ruitenwisserschakelaar om het
overzicht van het brandstofverbruik te
resetten.
Page 454 of 484
Wegrijden
Zie voor meer informatie over de
elektronisch gestuurde versnellingsbak
ETG6 en de elektrische parkeerrem
de desbetreffende rubrieken in het
instructieboekje van de auto.
U kunt op elk gewenst moment de rijstand van
het Hybrid4-systeem met de keuzeschakelaar
wijzigen.
Om in de stand ZEV
te kunnen rijden moet aan
bijzondere voor waarden zijn voldaan.
Wanneer
u wegrijdt in de elektrische
stand, maakt uw auto geen geluid.
Let dus extra goed op voetgangers
en fietsers die u mogelijk niet horen
aankomen.
Head-up display
De kleur waarin de snelheid wordt
weergegeven is afhankelijk van de
rijmodus:
- weergave in wit: verbrandingsmotor
in werking,
- weergave in blauw:
verbrandingsmotor uitgeschakeld.
In de automatische stand schakelt de
elektronisch gestuurde versnellingsbak
op de optimale momenten zodat
de auto zo min mogelijk brandstof
verbruikt.
)
Als de automatische werking van de
elektrische parkeerrem is uitgeschakeld,
trek dan aan de hendel om de parkeerrem
handmatig vrij te zetten.
)
Laat het rempedaal geleidelijk los.
Als de parkeerrem is vrijgezet, zet de auto zich
onmiddellijk in beweging.
Als de parkeerrem is aangetrokken en de
automatische werking is ingeschakeld, geef
dan geleidelijk gas.
)
Zet de selectiehendel in de stand A
(automatische bediening), M
(handmatige
bediening) of R
(achteruitversnelling).
