CITROEN DS5 HYBRID 2015 InstruktionsbØger (in Danish)

219
DS5_da_Chap08_info-pratiques_ed01-2015

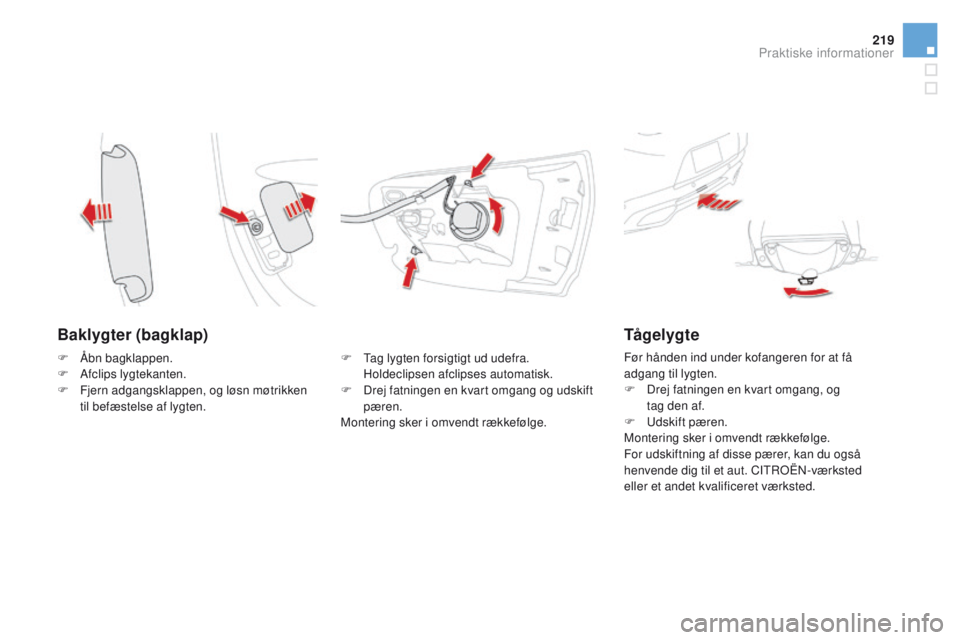

Baklygter (bagklap)
F Tag lygten forsigtigt ud udefra. Holdeclipsen afclipses automatisk.
F

D
rej fatningen en kvart omgang og udskift
pæren.
Montering sker i omvendt rækkefølge.
Tå g e l yg t e
F Åbn bagklappen.
F A fclips lygtekanten.
F

F
jern adgangsklappen, og løsn møtrikken
til befæstelse af lygten. Før hånden ind under kofangeren for at få
adgang til lygten.
F

D
rej fatningen en kvart omgang, og
tag den af.
F

U
dskift pæren.
Montering sker i omvendt rækkefølge.
For udskiftning af disse pærer, kan du også
henvende dig til et aut. CITROËN-værksted
eller et andet kvalificeret værksted.
Praktiske informationer

DS5_da_Chap08_info-pratiques_ed01-2015

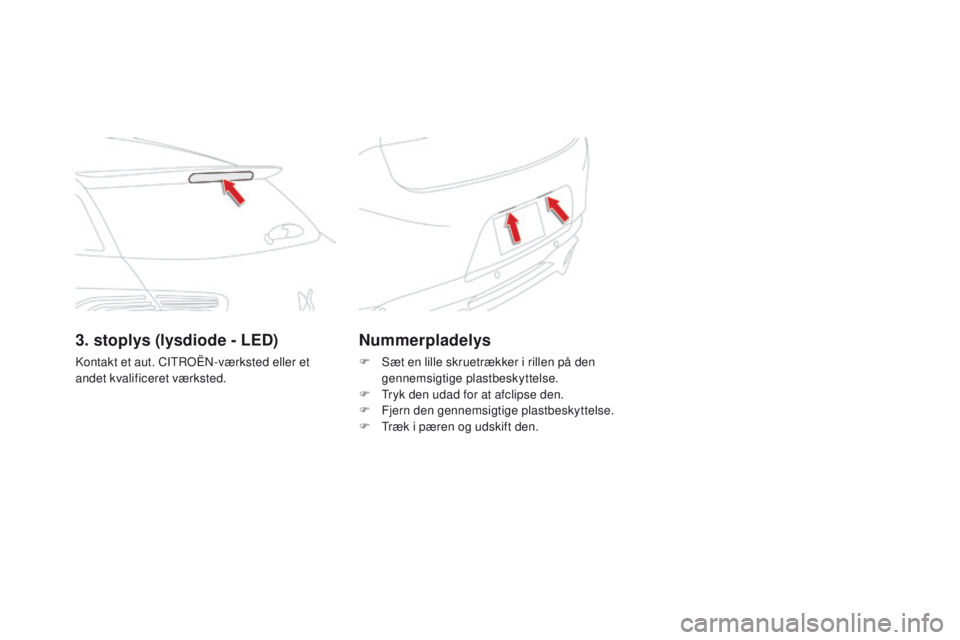

Nummerpladelys
F Sæt en lille skruetrækker i rillen på den gennemsigtige plastbeskyttelse.
F

T
ryk den udad for at afclipse den.
F

F
jern den gennemsigtige plastbeskyttelse.
F

T
ræk i pæren og udskift den.
3. stoplys (lysdiode - LeD )
Kontakt et aut. CITROËN-værksted eller et
andet kvalificeret værksted.

221
DS5_da_Chap08_info-pratiques_ed01-2015

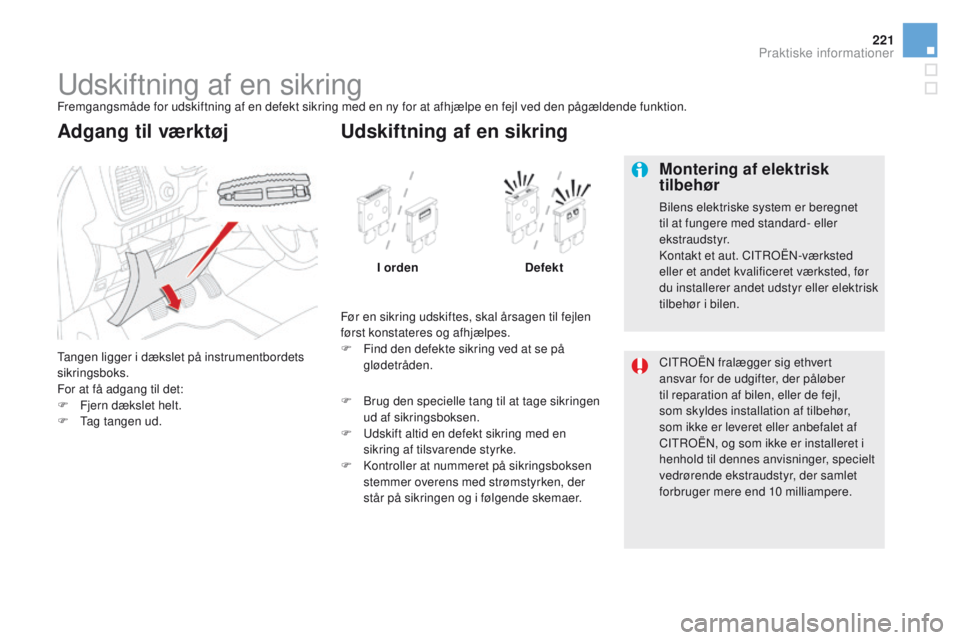

Udskiftning af en sikringFremgangsmåde for udskiftning af en defekt sikring med en ny for at afhjælpe en fejl ved den pågældende funktion.
Tangen ligger i dækslet på instrumentbordets
sikringsboks.
For at få adgang til det:
F
F
jern dækslet helt.
F

T
ag tangen ud.
Adgang til værktøj
Før en sikring udskiftes, skal årsagen til fejlen
først konstateres og afhjælpes.
F
F
ind den defekte sikring ved at se på
glødetråden.
Udskiftning af en sikring
I orden Defekt
F

B

rug den specielle tang til at tage sikringen
ud af sikringsboksen.
F

U

dskift altid en defekt sikring med en
sikring af tilsvarende styrke.
F

K

ontroller at nummeret på sikringsboksen
stemmer overens med strømstyrken, der
står på sikringen og i følgende skemaer. CITROËN fralægger sig ethvert
ansvar for de udgifter, der påløber
til reparation af bilen, eller de fejl,
som skyldes installation af tilbehør,
som ikke er leveret eller anbefalet af
CITROËN, og som ikke er installeret i
henhold til dennes anvisninger, specielt
vedrørende ekstraudstyr, der samlet
forbruger mere end 10 milliampere.
Montering af elektrisk
tilbehør
Bilens elektriske system er beregnet
til at fungere med standard- eller
ekstraudstyr.
Kontakt et aut. CITROËN-værksted
eller et andet kvalificeret værksted, før
du installerer andet udstyr eller elektrisk
tilbehør i bilen.
Praktiske informationer

DS5_da_Chap08_info-pratiques_ed01-2015

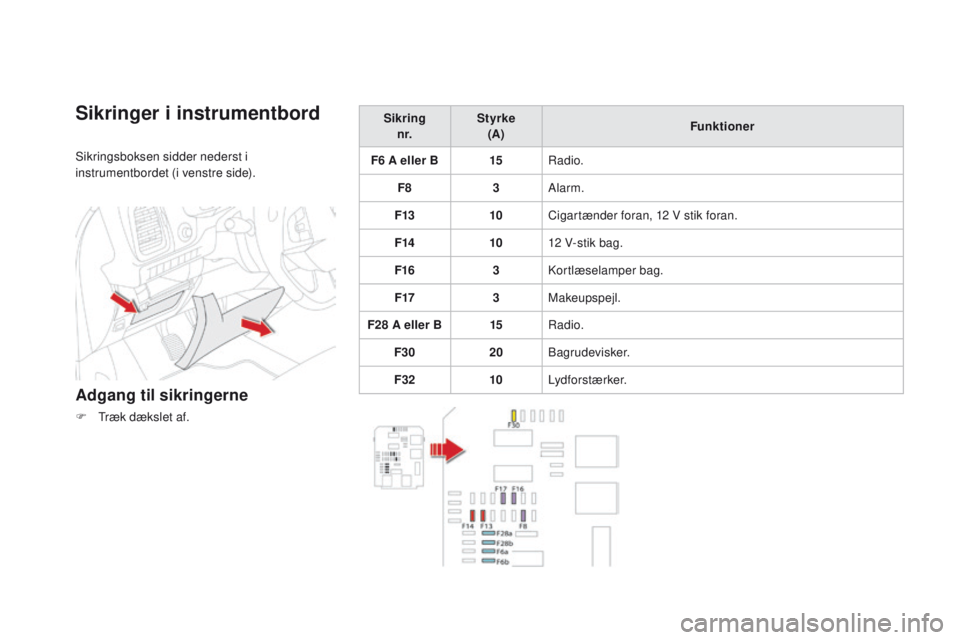

Sikringer i instrumentbord
Sikringsboksen sidder nederst i
instrumentbordet (i venstre side).
Adgang til sikringerne
F Træk dækslet af.Sikring
n r. Styrke
(A) Funktioner
F6 A eller B 15Radio.
F8 3Alarm.
F13 10Cigartænder foran, 12 V stik foran.
F14 1012 V-stik bag.
F16 3Kortlæselamper bag.
F17 3Makeupspejl.
F28 A eller B 15Radio.
F30 20Bagrudevisker.
F32 10Lydforstærker.

223
DS5_da_Chap08_info-pratiques_ed01-2015

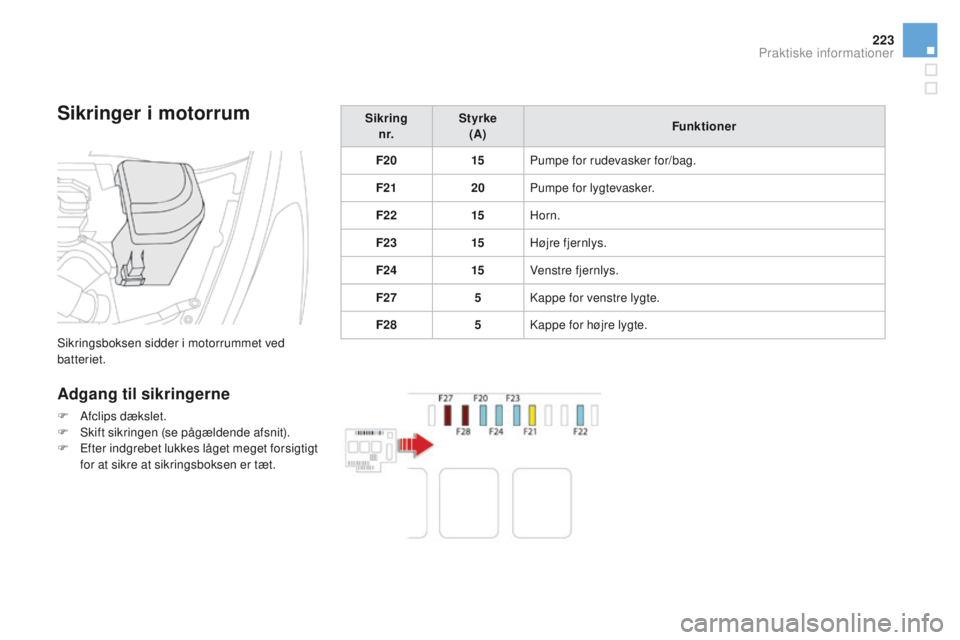

Sikringer i motorrum
Sikringsboksen sidder i motorrummet ved
batteriet.
Adgang til sikringerne
F Afclips dækslet.
F S kift sikringen (se pågældende afsnit).
F

E
fter indgrebet lukkes låget meget forsigtigt
for at sikre at sikringsboksen er tæt. Sikring
n r. Styrke
(A) Funktioner
F20 15Pumpe for rudevasker for/bag.
F21 20Pumpe for lygtevasker.
F22 15Horn.
F23 15Højre fjernlys.
F24 15Venstre fjernlys.
F27 5Kappe for venstre lygte.
F28 5Kappe for højre lygte.
Praktiske informationer

DS5_da_Chap08_info-pratiques_ed01-2015

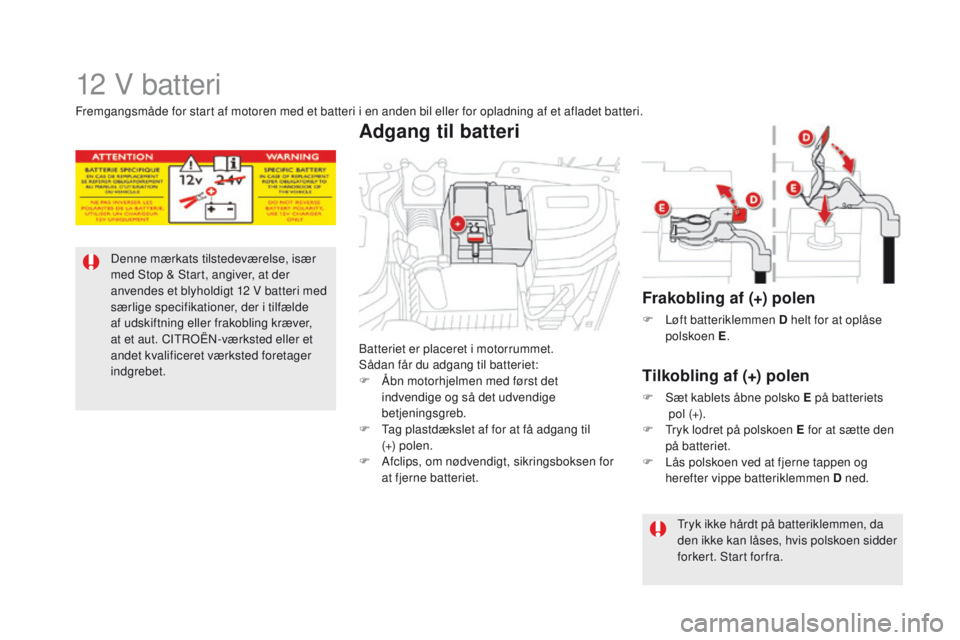

12 V batteri
Denne mærkats tilstedeværelse, især
med Stop & Start, angiver, at der
anvendes et blyholdigt 12
V batteri med
særlige specifikationer, der i tilfælde
af udskiftning eller frakobling kræver,
at et aut. CITROËN-værksted eller et
andet kvalificeret værksted foretager
indgrebet. Batteriet er placeret i motorrummet.
Sådan får du adgang til batteriet:
F

Å
bn motorhjelmen med først det
indvendige og så det udvendige
betjeningsgreb.
F

T
ag plastdækslet af for at få adgang til
(+)


p o l e n .
F

A
fclips, om nødvendigt, sikringsboksen for
at fjerne batteriet.
Adgang til batteri
Frakobling af (+) polen
F Løft batteriklemmen D helt for at oplåse polskoen e.
Tilkobling af (+) polen
F Sæt kablets åbne polsko e på batteriets
p o l (+) .
F

T
ryk lodret på polskoen e for at sætte den
på batteriet.
F

L
ås polskoen ved at fjerne tappen og
herefter vippe batteriklemmen D ned.
Tryk ikke hårdt på batteriklemmen, da
den ikke kan låses, hvis polskoen sidder
forkert. Start forfra.
Fremgangsmåde for start af motoren med et batteri i en anden bil eller for opladning af et afladet batteri.

225
DS5_da_Chap08_info-pratiques_ed01-2015
Efter genmontering af batteriet vil
Stop & Start-systemet først være aktivt
efter et stykke tid. Tiden afhænger af
de klimatiske forhold og af batteriets
ladetilstand (op til ca. 8 timer).
Opladning af batteriet med Stop & Start
kræver ikke frakobling.

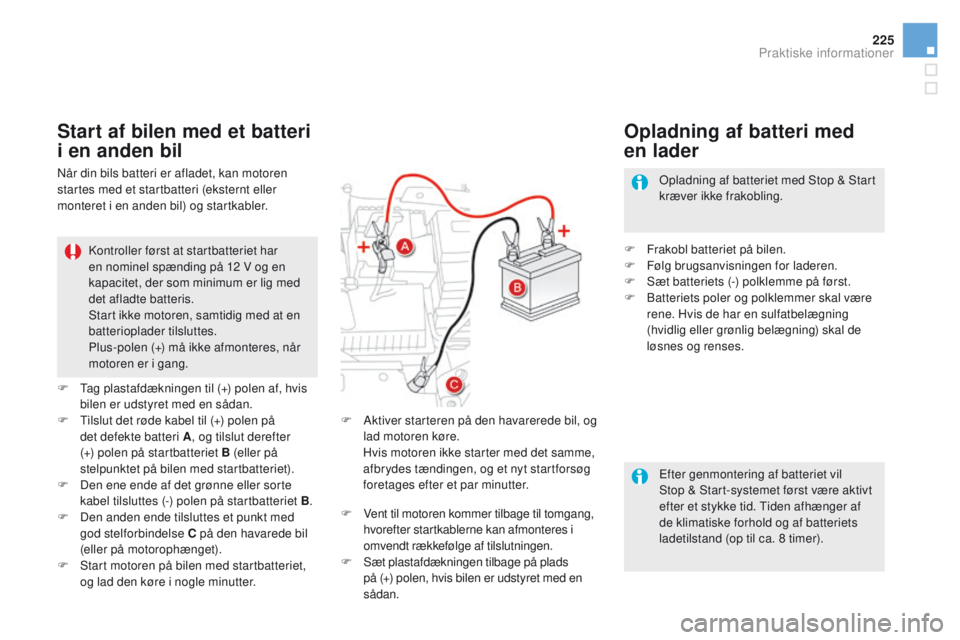

Start af bilen med et batteri
i en anden bil
Kontroller først at startbatteriet har
en nominel spænding på 12 V og en
kapacitet, der som minimum er lig med
det afladte batteris.
Start ikke motoren, samtidig med at en
batterioplader tilsluttes.
Plus-polen (+) må ikke afmonteres, når
motoren er i gang.
F

T

ag plastafdækningen til (+) polen af, hvis
bilen er udstyret med en sådan.
F

T

ilslut det røde kabel til (+) polen på
det defekte batteri A , og tilslut derefter
(+) polen på startbatteriet B (eller på
stelpunktet på bilen med startbatteriet).
F

D
en ene ende af det grønne eller sorte
kabel tilsluttes (-) polen på startbatteriet B .
F

D
en anden ende tilsluttes et punkt med
god stelforbindelse C på den havarede bil
(eller på motorophænget).
F

S

tart motoren på bilen med startbatteriet,
og lad den køre i nogle minutter. F

A
ktiver starteren på den havarerede bil, og
lad motoren køre.



H
vis motoren ikke starter med det samme,
afbrydes tændingen, og et nyt startforsøg
foretages efter et par minutter. F
F rakobl batteriet på bilen.
F F ølg brugsanvisningen for laderen.
F

S
æt batteriets (-) polklemme på først.
F

B
atteriets poler og polklemmer skal være
rene. Hvis de har en sulfatbelægning
(hvidlig eller grønlig belægning) skal de
løsnes og renses.
Opladning af batteri med
en lader
Når din bils batteri er afladet, kan motoren
startes med et startbatteri (eksternt eller
monteret i en anden bil) og startkabler.
F

V
ent til motoren kommer tilbage til tomgang,
hvorefter startkablerne kan afmonteres i
omvendt rækkefølge af tilslutningen.
F

S
æt plastafdækningen tilbage på plads
på (+)
polen, hvis bilen er udstyret med en
sådan.
Praktiske informationer

DS5_da_Chap08_info-pratiques_ed01-2015

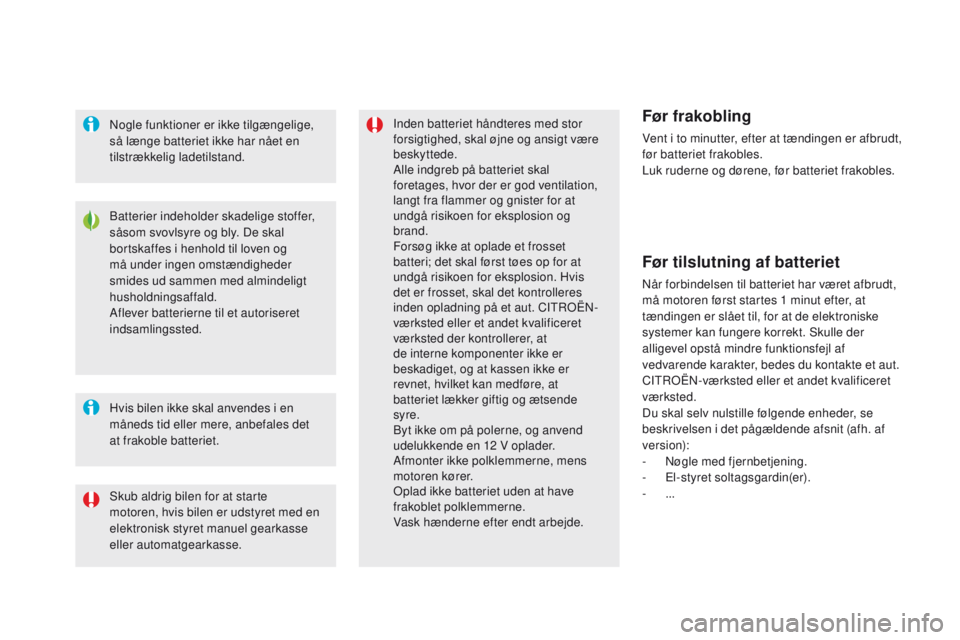

Batterier indeholder skadelige stoffer,
såsom svovlsyre og bly. De skal
bortskaffes i henhold til loven og
må under ingen omstændigheder
smides ud sammen med almindeligt
husholdningsaffald.
Aflever batterierne til et autoriseret
indsamlingssted.
Hvis bilen ikke skal anvendes i en
måneds tid eller mere, anbefales det
at frakoble batteriet.
Skub aldrig bilen for at starte
motoren, hvis bilen er udstyret med en
elektronisk styret manuel gearkasse
eller automatgearkasse.Inden batteriet håndteres med stor
forsigtighed, skal øjne og ansigt være
beskyttede.
Alle indgreb på batteriet skal
foretages, hvor der er god ventilation,
langt fra flammer og gnister for at
undgå risikoen for eksplosion og
brand.
Forsøg ikke at oplade et frosset
batteri; det skal først tøes op for at
undgå risikoen for eksplosion. Hvis
det er frosset, skal det kontrolleres
inden opladning på et aut. CITROËN-
værksted eller et andet kvalificeret
værksted der kontrollerer, at
de interne komponenter ikke er
beskadiget, og at kassen ikke er
revnet, hvilket kan medføre, at
batteriet lækker giftig og ætsende
syre.
Byt ikke om på polerne, og anvend
udelukkende en 12


V oplader.
Afmonter ikke polklemmerne, mens
motoren kører.
Oplad ikke batteriet uden at have
frakoblet polklemmerne.
Vask hænderne efter endt arbejde.
Før frakobling
Vent i to minutter, efter at tændingen er afbrudt,
før batteriet frakobles.
Luk ruderne og dørene, før batteriet frakobles.
Før tilslutning af batteriet
Når forbindelsen til batteriet har været afbrudt,
må motoren først startes 1
minut efter, at
tændingen er slået til, for at de elektroniske
systemer kan fungere korrekt. Skulle der
alligevel opstå mindre funktionsfejl af
vedvarende karakter, bedes du kontakte et aut.
CITROËN-værksted eller et andet kvalificeret
værksted.
Du skal selv nulstille følgende enheder, se
beskrivelsen i det pågældende afsnit (afh. af
version):
-
N

øgle med fjernbetjening.
-
E

l-styret soltagsgardin(er).
-


...
Nogle funktioner er ikke tilgængelige,
så længe batteriet ikke har nået en
tilstrækkelig ladetilstand.

227
DS5_da_Chap08_info-pratiques_ed01-2015

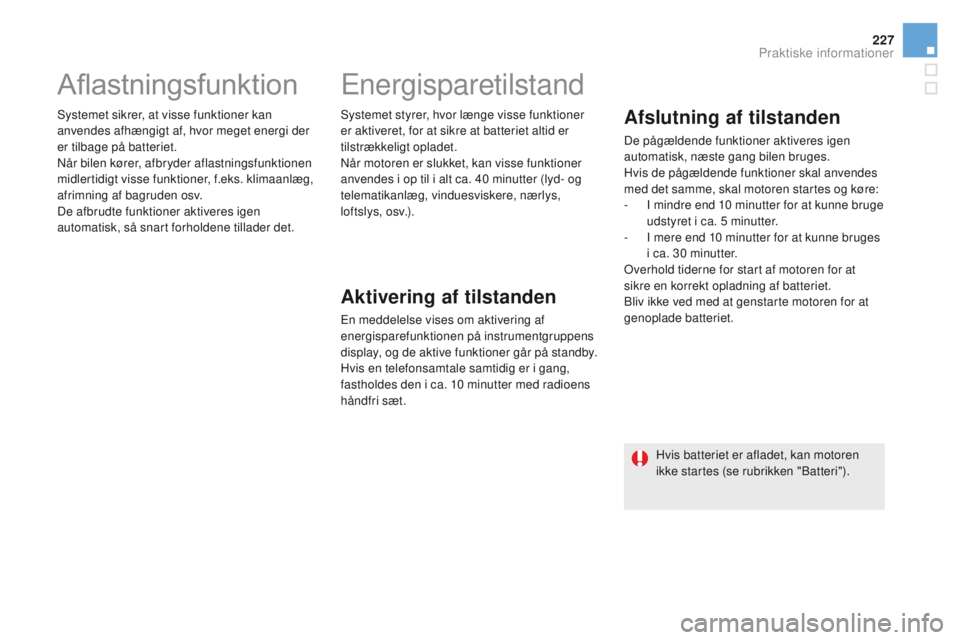

Aflastningsfunktion
Systemet sikrer, at visse funktioner kan
anvendes afhængigt af, hvor meget energi der
er tilbage på batteriet.
Når bilen kører, afbryder aflastningsfunktionen
midlertidigt visse funktioner, f.eks. klimaanlæg,
afrimning af bagruden osv.
De afbrudte funktioner aktiveres igen
automatisk, så snart forholdene tillader det.Systemet styrer, hvor længe visse funktioner
er aktiveret, for at sikre at batteriet altid er
tilstrækkeligt opladet.
Når motoren er slukket, kan visse funktioner
anvendes i op til i alt ca. 40
minutter (lyd- og
telematikanlæg, vinduesviskere, nærlys,
loftslys, osv.).
Energisparetilstand
Aktivering af tilstanden
En meddelelse vises om aktivering af
energisparefunktionen på instrumentgruppens
display, og de aktive funktioner går på standby.
Hvis en telefonsamtale samtidig er i gang,
fastholdes den i ca. 10
minutter med radioens
håndfri sæt.
Afslutning af tilstanden
De pågældende funktioner aktiveres igen
automatisk, næste gang bilen bruges.
Hvis de pågældende funktioner skal anvendes
med det samme, skal motoren startes og køre:
-

I m
indre end 10 minutter for at kunne bruge
udstyret i ca. 5
minutter.
-

I m
ere end 10 minutter for at kunne bruges
i ca. 30
minutter.
Overhold tiderne for start af motoren for at
sikre en korrekt opladning af batteriet.
Bliv ikke ved med at genstarte motoren for at
genoplade batteriet.
Hvis batteriet er afladet, kan motoren
ikke startes (se rubrikken "Batteri").
Praktiske informationer

DS5_da_Chap08_info-pratiques_ed01-2015

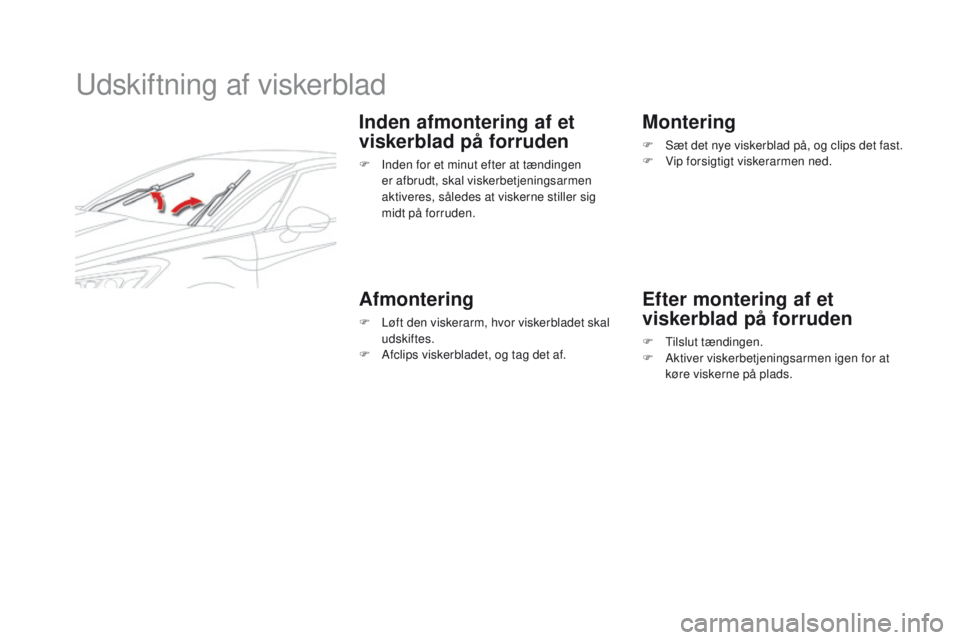

Udskiftning af viskerblad
Inden afmontering af et
viskerblad på forruden
F Inden for et minut efter at tændingen er afbrudt, skal viskerbetjeningsarmen
aktiveres, således at viskerne stiller sig
midt på forruden.
Afmontering
F Løft den viskerarm, hvor viskerbladet skal udskiftes.
F

A
fclips viskerbladet, og tag det af.
Montering
F Sæt det nye viskerblad på, og clips det fast.
F V ip forsigtigt viskerarmen ned.
efter montering af et
viskerblad på forruden
F Tilslut tændingen.
F A ktiver viskerbetjeningsarmen igen for at
køre viskerne på plads.
