13Hybrid4-system
Instrumentbordscomputer
System, der giver oplysninger vedrørende den igangværende strækning (aktionsradius, brændstofforbrug, mv.).
Instrumentgruppens display
Visning af data
)
Tryk for enden af viskerarmen
for
successivt at vise de forskellige faner:
- Øjeblikkelige oplysninger om:
●
Aktionsradius.
●
Øjeblikkeligt brændstofforbrug.
- Strækning "1"
med:
●
Gennemsnitshastigheden
for den første strækning.
●
Det gennemsnitlige
brændstofforbrug.
- Strækning "2"
med:
●
Gennemsnitshastigheden
for den anden strækning.
●
Det gennemsnitlige
brændstofforbrug
Strækning "1"
og "2"
er uafhængige af
hinanden, men anvendes på samme måde.
Strækning "1"
kan f.eks. bruges til at lave
daglige beregninger og strækning "2"
til
månedlige beregninger.
- Energistrømme.
- Radioen eller medieafspilleren
der lyttes til.
- Navigationsvejledningerne.
Nulstilling af strækning
)
Når den ønskede strækning vises, trykker
du i mere end to sekunder for enden af
viskerarmen.
Nulstilling af søjlediagram
(Udelukkende med den
berøringsfølsomme tablet)
)
Når strækning "2"
vises, trykker du i mere
end to sekunder for enden af viskerarmen
for at nulstille forbrugsdiagrammet.
Page 452 of 484
Berøringsfølsom tablet
Visninger af data
Fanen med øjeblikkelige oplysninger om:
- Aktionsradius.
- Øjeblikkeligt forbrug.
Fanen for strækning "1"
med:
- Det aktuelle brændstofforbrug
- Gennemsnitshastigheden
for den første strækning.
Fanen for strækning "2"
med:
- Det aktuelle brændstofforbrug
- Gennemsnitshastigheden
for den anden strækning.
Energistrømme.
Forbrugsdiagram.
Nulstilling af strækning
)
Vælg menuen " Driving
"
(kørsel).
Oplysninger fra instrumentbordscomputeren
vises på den første side i menuen.
)
Tryk på en af tasterne for at få vist den
ønskede fane.
)
Når den ønskede strækning
vises, trykker du på
nulstillingstasten.
Strækning "1"
og "2"
er uafhængige af
hinanden, men anvendes på samme måde
Strækning "1"
kan f.eks. bruges til at lave
daglige beregninger og strækning "2"
til
månedlige beregninger.
Nulstilling af søjlediagram
)
Når strækning "2"
vises, trykker du på
nulstillingstasten for også at nulstille
forbrugsdiagrammet.

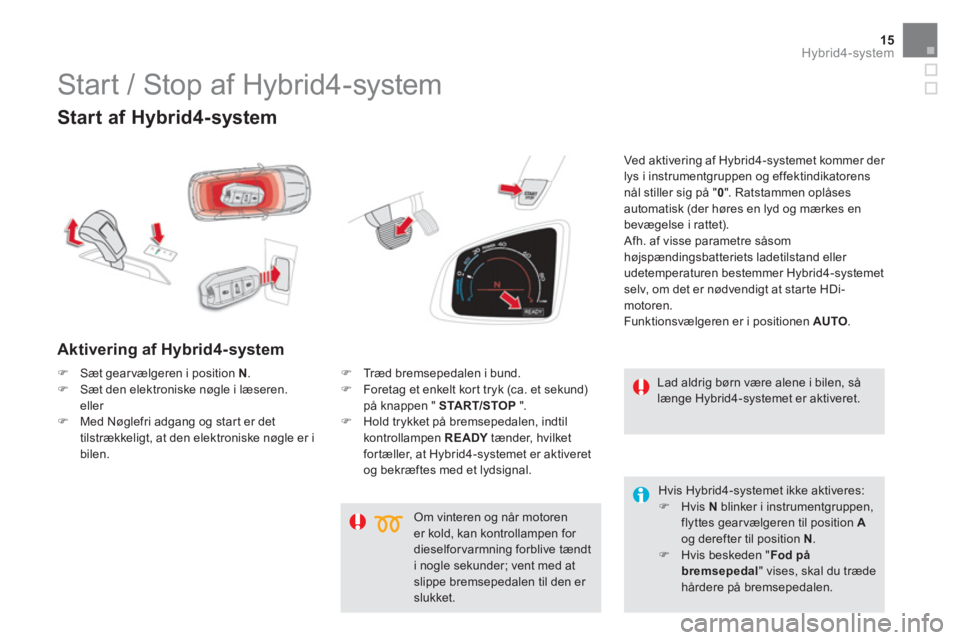

Page 453 of 484
15Hybrid4-system
Start af Hybrid4-system
Aktivering af Hybrid4-system
Ved aktivering af Hybrid4-systemet kommer der
lys i instrumentgruppen og effektindikatorens
nål stiller sig på " 0
". Ratstammen oplåses
automatisk (der høres en lyd og mærkes en
bevægelse i rattet).
Afh. af visse parametre såsom
højspændingsbatteriets ladetilstand eller
udetemperaturen bestemmer Hybrid4-systemet
selv, om det er nødvendigt at starte HDi-
motoren.
Funktionsvælgeren er i positionen AUTO
.
Om vinteren og når motoren
er kold, kan kontrollampen for
dieselfor varmning forblive tændt
i nogle sekunder; vent med at
slippe bremsepedalen til den er
slukket.
Start / Stop af Hybrid4-system
Lad aldrig børn være alene i bilen, så
længe Hybrid4-systemet er aktiveret.
)
Sæt gearvælgeren i position N
.
)
Sæt den elektroniske nøgle i læseren.
eller
)
Med Nøglefri adgang og start er det
tilstrækkeligt, at den elektroniske nøgle er i
bilen.
)
Træd bremsepedalen i bund.
)
Foretag et enkelt kort tryk (ca. et sekund)
på knappen " START/STOP
".
)
Hold trykket på bremsepedalen, indtil
kontrollampen READY
tænder, hvilket
fortæller, at Hybrid4-systemet er aktiveret
og bekræftes med et lydsignal.
Hvis Hybrid4-systemet ikke aktiveres:
)
Hvis N
blinker i instrumentgruppen,
flyttes gearvælgeren til position A
og derefter til position N
.
)
Hvis beskeden " Fod på
bremsepedal
" vises, skal du træde
hårdere på bremsepedalen.
Page 454 of 484
Start af bil
For yderligere oplysninger om
den elektronisk styrede manuelle
gearkasse ETG6 og den elektriske
parkeringsbremse, se de pågældende
afsnit i bilens instruktionsbog.
Du kan til enhver tid ændre Hybrid4-systemets
funktion vha. dets funktionsvælger.
Kørsel i ZEV
-funktion kræver, at særlige
forhold er opfyldte.
Når bilen startes i elektrisk funktion,
betyder det, at den er næsten lydløs.
Vær der for særligt opmærksom på
fodgængere, cyklister, mv., da de ikke
kan høre dig.
Head up-display
Speedometerets farver ændrer sig afh.
af kørselsfunktionen:
- Hvid visning: Termisk motor tændt.
- Blå visning: Termisk motor
standset.
Med den automatiske funktion i en
elektronisk styret manuel gearkasse er
det muligt at optimere gearskiftene og
derved køre mere økonomisk.
)
Hvis den elektriske parkeringsbremses
automatiske funktion er frakoblet, skal
du trække i grebet for at deaktivere den
manuelt.
)
Slip gradvist bremsepedalen.
Hvis parkeringsbremsen deaktiveres, begynder
bilen straks at køre.
Hvis parkeringsbremsen er aktiveret, og dens
automatiske funktion aktiveres, skal du træde
speederpedalen gradvist ned.
)
Flyt gearvælgeren til position A
(automatisk
funktion) eller M
(manuel funktion) eller R
(bakgear).
Page 455 of 484
17Hybrid4-system
Stands Hybrid4-system
)
Bloker bilen.
)
Sæt gearvælgeren i position N
.
)
Foretag et kort tryk (ca. et sekund) på
knappen " START/STOP
".
Hybrid4-systemet afbrydes:
- Kontrollampen READY
slukker.
- Ratstammen låser.
- Den elektriske parkeringsbremse aktiveres,
med mindre dens automatiske funktion er
deaktiveret.
)
Kontroller at den elektriske
parkeringsbremses kontrollamper tænder.
)
Tag den elektroniske nøgle ud af læseren.
Før ethvert indgreb i motorrummet
skal Hybrid4-systemet være afbrudt
(kontrollampen READY
slukket) og den
elektriske parkeringsbremse skal være
aktiveret.
Kontroller at kontrollampen READY
er
slukket, før du forlader bilen.
Lad aldrig den elektroniske nøgle sidde i,
når du ikke selv er i bilen.
Af sikkerhedsmæssige årsager eller for
at hindre tyveri må man aldrig efterlade
sin elektroniske nøgle i bilen, selv ikke
hvis man opholder sig tæt ved bilen.
Det anbefales, at du opbevarer den på
dig.
Tilslutning af tænding
Med den elektroniske nøgle i læseren eller
nøglen til systemet Nøglefri adgang og start
inde i bilen, vil et tryk på knappen " START/
STOP
", uden at træde på bremsepedalen
,
tilslutte tændingen.
)
Tryk på knappen " START/
STOP
", hvor ved
instrumentgruppen tænder, men
Hybrid4-systemet starter ikke.
Når tændingen er tilsluttet,
skifter systemet automatisk til
energisparefunktion, så snart
opretholdelsen af en vis ladetilstand for
batteriet kræver det.
)
Tryk igen på knappen for at afbryde
tændingen og således tillade låsning af
bilen.
Page 456 of 484
Nødstart / Nødstop
Nødstart med Nøglefri adgang og
start
Hvis den elektroniske nøgle er i
registreringsområdet og Hybrid4-systemet
ikke starter efter et tryk på knappen "START/
STOP"
:
)
Sæt den elektroniske nøgle i læseren.
)
Sæt gearvælgeren i position N
.
)
Træd bremsepedalen i bund.
)
Tryk på knappen " START/STOP
".
Hybrid4-systemet aktiveres og kontrollampen
READY
tænder.
Elektronisk nøgle ikke genkendt
med Keyless entry and start
(nøglefri adgang og start)
En meddelelse vises i instrumentgruppen, hvis
den elektroniske nøgle ikke længere befinder
sig i genkendelsesområdet, når du kører, eller
ønsker hybridsystemet stoppet (senere).
)
Tryk i ca. tre sekunder på knappen
" START/STOP
", hvis du ønske at tvinge
hybridsystemet til at standse.
Udelukkende i nødstilfælde
kan motoren
ubetinget standses.
)
Dette gøres ved at trykke i ca. tre sekunder
på knappen " START/STOP
".
I så fald blokeres ratstammen, når bilen
standser.
Den elektroniske nøgle skal altid
befinde sig inde i bilen, når bilen
anvendes.
Nødstop
Bemærk at genstart ikke er mulig,
hvis ikke den elektroniske nøgle er i
registreringsområdet.
Page 457 of 484
19Hybrid4-system
Funk tionsvælger
Med funktionsvælgeren er det muligt for føreren at vælge en af de fire funktioner, som foreslås af
Hybrid4-systemet:
)
Drej knappen til højre eller venstre, hvorefter den valgte funktion angives ved at den
pågældende kontrollampe tænder.
ZEV
-funktion til 100% elektrisk kørsel.
SPORT
-kørsel for at udnytte bilens maksimale
ydelse.
4WD
-funktion til kørsel udelukkende med
4-hjulstræk.
AUTO
-funktion til almindelig kørsel med
optimeret brændstofforbrug.
Som standard er funktionsvælgeren i positionen AUTO
ved aktivering af Hybrid4-systemet,
uanset hvilken position den var i ved tændingsafbrydelse.
AUTO-funktion
Denne funktion optimerer brændstofforbruget
ved at lade de to motorer være i gang skiftevist
eller samtidigt, afh. af kørselsforholdene og
kørestilen.
Når forholdene tillader det, batteriets
ladetilstand er tilstrækkelig og behovet for
acceleration er moderat, afbryder starter-
generatoren HDi-motoren for at sikre 100%
elektrisk kørsel.
Page 458 of 484
ZEV-funktion
(100% elektrisk)
I denne funktion ("Nul emission") drives bilen
100% af el-motoren.
Funktionen giver en støjsvag og ren kørsel
med moderat hastighed.
Den kan aktiveres, når de
nødvendige betingelser
er til stede, især hvis
højspændingsbatteriets
ladetilstand er tilstrækkelig (min.
4 bjælker).
For el-motoren
i AUTO
gælder følgende:
- Den kan drive bilen alene ved elektrisk
kørsel "nul emission" afh. af batteriets
ladetilstand, når forholdene kræver det, og
hvis accelerationsbehovet er moderat.
- Den hjælper HDi-motoren
under start og
gearskifte, ved acceleration og i tilfælde
hvor forhjulene ikke kan trække bilen alene
(4-hjulstrækket aktiveres midlertidigt).
El-motoren kan aktiveres alene ved
hastigheder under 85 km/t. Den kan ikke
aktiveres ved hastigheder over 120 km/t.
Se ZEV
-funktionens særlige driftsbetingelser.
For yderligere oplysninger om ZEV
-
funktionens særlige driftsbetingelser,
se det pågældende afsnit.
Hvis forholdene ikke tillader aktiveringen eller
opretholdelsen af denne ZEV
-funktion, vises
meddelelsen Elektrisk funktion i øjeblikket
ikke tilgængelig
på skærmen. Kontrollampen
ZEV
slukker efter nogle sekunders blinken, og
funktionsvælgerens kontrollampe tænder for
positionen AUTO
.
I ZEV
-funktion:
- Aktionsradius og accelerationsevne er
begrænset. Maks. hastighed er ca. 60 km/t.
- Systemet skifter automatisk til AUTO
-
funktion ved kraftig påvirkning eller behov,
som kræver en start af HDi-motoren.
Page 459 of 484
21Hybrid4-system
SPORT-funktion
(Diesel og
elektrisk)
4WD-funktion
(4 - hjulstræk)
Denne funktion giver mulighed for en mere
dynamisk kørsel ved at prioritere motorens
præstationer
.
Ved at lade el-motoren supplere HDi-motoren
udnyttes hele bilens accelerationspotentiale.
Denne funktion tager hensyn til
speederpedalens progressivitet, styringen af
den elektronisk styrede manuelle gearkasse og
el-motorens supplerende effekt.
I SPORT
-funktion:
- El-motoren kan fungere som supplement
op til 120 km/t.
Denne funktion "4 Wheel Drive" giver en
forøget trækkraft
* ved lave hastigheder ved
at trække konstant på alle 4 hjul: HDi-motoren
(forhjulstræk) og el-motoren (baghjulstræk)
trækker samtidigt og konstant.
Sammenkoblingen af de to styres elektronisk
for at optimere trækkraften på steder med
dårligt vejgreb.
I 4WD
-funktion:
- HDi-motoren er hele tiden i gang og den
sørger for at forsyne el-motoren med
strøm, hvis det er nødvendigt.
- El-motoren kan fungere som supplement
op til 120 km/t.
Denne funktion er at foretrække på
snedækkede veje og i vanskeligt føre
(mudder, grus, ...) samt ved kørsel
gennem større vandmængder, med
moderat hastighed.
I denne funktion anbefales det at
accelerere kraftigt under strenge
forhold og hvis det er muligt, for at gøre
det lettere at starte bilen og reducere
risikoen for at køre fast.
4-hjulstrækket (4WD) er disponibelt
uanset:
- 12 V batteriets ladetilstand.
- Højden over havets over flade.
*
Denne funktion vil blive mere effektiv, hvis der
også er påsat dæk, som passer til forholdene
på terrænet såsom vinterdæk.
Page 460 of 484
Funktionen ECO OFF
Denne funktion hindrer, at HDi-motoren
afbrydes og prioriterer således den termiske
komfort i kabinen (klimaanlægget holdes
konstant i gang).
Så snart der trykkes på kontakten ECO OFF
,
genstarter HDi-motoren med det samme.
Tryk igen på denne kontakt for at vende tilbage
til normal funktion.
Når tændingen afbrydes, vender bilen
automatisk tilbage til normal funktion
(kontaktens kontrollampe slukker).
*
Undtagen i ZEV
-funktionen, som prioriterer
kørsel på el frem for at garantere
varmekomforten.
Når kørsel på el anvendes og motoren
standser, styrer hybridsystemet automatisk
bilens genstart for at sikre varmekomforten i
kabinen * .
Der kan dog mærkes en variation i
temperaturen i meget varme klimaer. For at
undgå problemer i sådanne klimaer kan du
aktivere kontakten ECO OFF
.
