37Informaţii practice

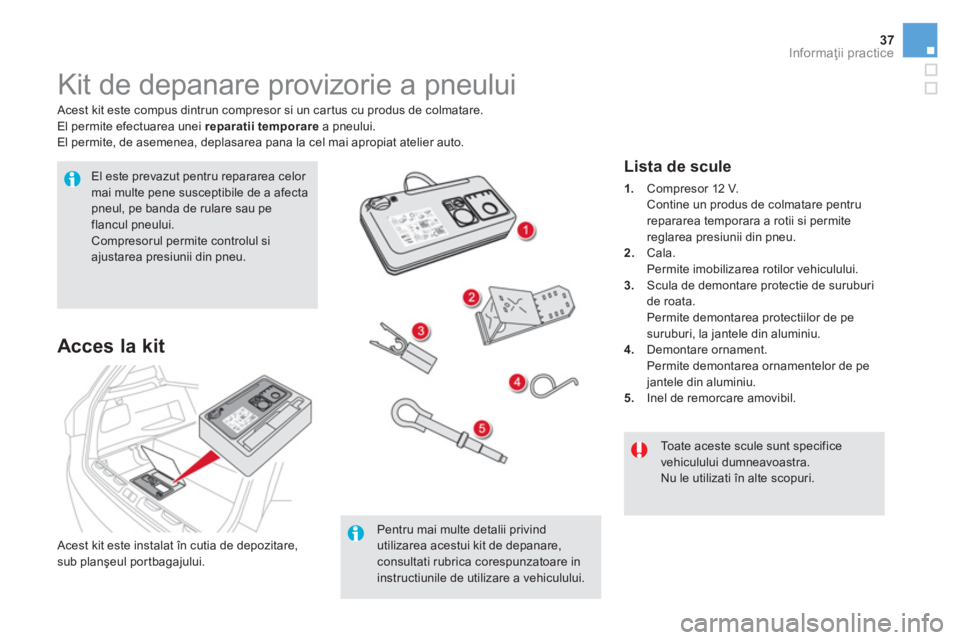

Kit de depanare provizorie a pneului


Acest kit este compus dintrun compresor si un cartus cu produs de colmatare.
El permite efectuarea unei reparatii temporare
a pneului.
El permite, de asemenea, deplasarea pana la cel mai apropiat atelier auto.

El este prevazut pentru repararea celor
mai multe pene susceptibile de a afecta
pneul, pe banda de rulare sau pe
flancul pneului.
Compresorul permite controlul si
ajustarea presiunii din pneu.

Pentru mai multe detalii privind
utilizarea acestui kit de depanare,
consultati rubrica corespunzatoare in
instructiunile de utilizare a vehiculului.

Toate aceste scule sunt specifice
vehiculului dumneavoastra.
Nu le utilizati în alte scopuri.



Acces la kit














Lista de scule



1.
Compresor 12 V.
Contine un produs de colmatare pentru
repararea temporara a rotii si permite
reglarea presiunii din pneu.

2.
Cala.
Permite imobilizarea rotilor vehiculului.

3.
Scula de demontare protectie de suruburi
de roata.
Permite demontarea protectiilor de pe
suruburi, la jantele din aluminiu.

4.
Demontare ornament.
Permite demontarea ornamentelor de pe
jantele din aluminiu.

5.
Inel de remorcare amovibil.

Acest kit este instalat în cutia de depozitare,
sub planşeul portbagajului.

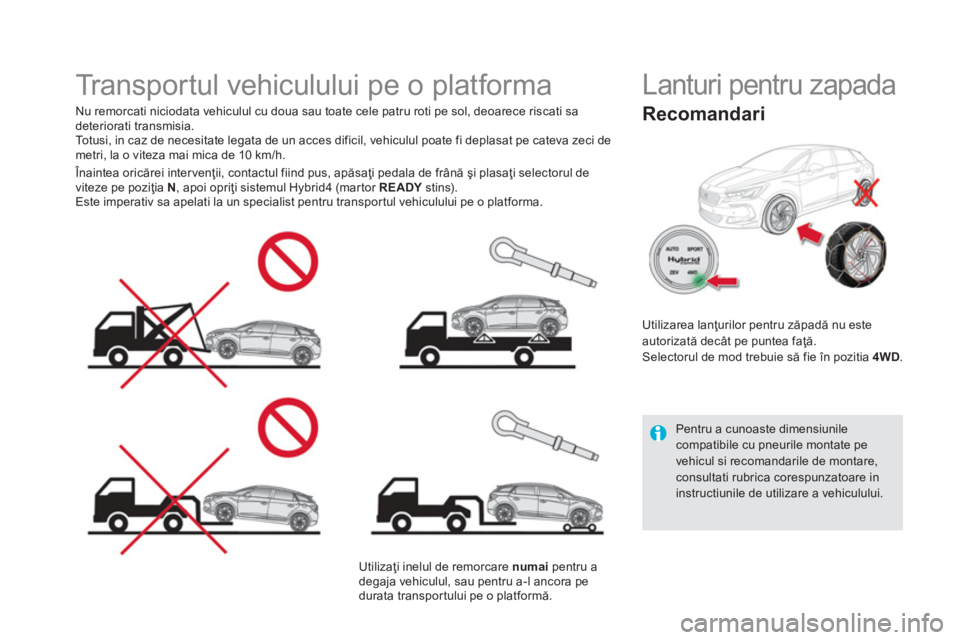

Transportul vehiculului pe o platforma


Nu remorcati niciodata vehiculul cu doua sau toate cele patru roti pe sol, deoarece riscati sa
deteriorati transmisia.
Totusi, in caz de necesitate legata de un acces dificil, vehiculul poate fi deplasat pe cateva zeci de
metri, la o viteza mai mica de 10 km/h.

Utilizaţi inelul de remorcare numai
pentru a
degaja vehiculul, sau pentru a-l ancora pe
durata transportului pe o platformă.

Înaintea oricărei intervenţii, contactul fiind pus, apăsaţi pedala de frână şi plasaţi selectorul de
viteze pe poziţia N, apoi opriţi sistemul Hybrid4 (martor READY
stins).
Este imperativ sa apelati la un specialist pentru transportul vehiculului pe o platforma.









Lanturi pentru zapada


Recomandari


Utilizarea lanţurilor pentru zăpadă nu este
autorizată decât pe puntea faţă.
Selectorul de mod trebuie să fie în pozitia 4WD
.

Pentru a cunoaste dimensiunile
compatibile cu pneurile montate pe
vehicul si recomandarile de montare,
consultati rubrica corespunzatoare in
instructiunile de utilizare a vehiculului.

39Caracteristici tehnice

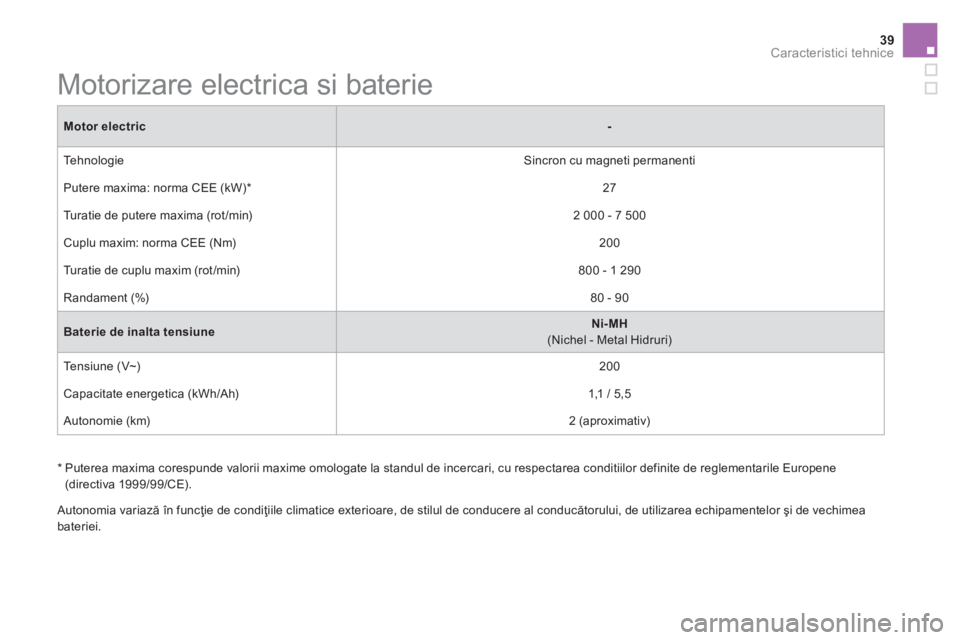

Motor electric



-


Te h n o l o g i e

Sincron cu magneti permanenti
Putere maxima: norma CEE (kW) *
27
Turatie de putere maxima (rot /min)
2 000 - 7 500
Cuplu maxim: norma CEE (Nm)
200
Turatie de cuplu maxim (rot /min)
800 - 1 290
Randament (%)

80 - 90

Baterie de inalta tensiune


Ni-MH

(Nichel - Metal Hidruri)
Te n s i u n e ( V ~)

200
Capacitate energetica (kWh/Ah)
1,1 / 5,5
Autonomie (km)

2 (aproximativ)


















Motorizare electrica si baterie


Autonomia variază în funcţie de condiţiile climatice exterioare, de stilul de conducere al conducătorului, de utilizarea echipamentelor şi de vechimea
bateriei.

*
Puterea maxima corespunde valorii maxime omologate la standul de incercari, cu respectarea conditiilor definite de reglementarile Europene
(directiva 1999/99/CE).

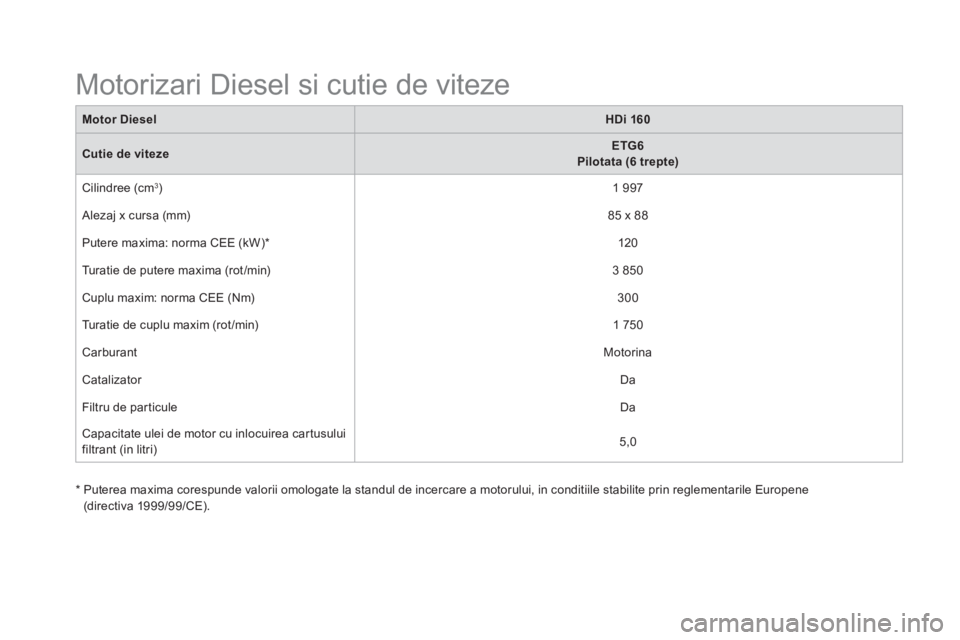

Motorizari Diesel si cutie de viteze



Motor Diesel



HDi 160



Cutie de viteze


ETG6

Pilotata (6 trepte)


Cilindree (cm
3
)

1 997
Alezaj x cursa (mm)

85 x 88
Putere maxima: norma CEE (kW) *
120
Turatie de putere maxima (rot /min)
3 850
Cuplu maxim: norma CEE (Nm)
300
Turatie de cuplu maxim (rot /min)
1 750
Carburant

Motorina
Catalizator

Da
Filtru de particule

Da
Capacitate ulei de motor cu inlocuirea cartusului
filtrant (in litri)
5,0

*
Puterea maxima corespunde valorii omologate la standul de incercare a motorului, in conditiile stabilite prin reglementarile Europene
(directiva 1999/99/CE).

41Caracteristici tehnice

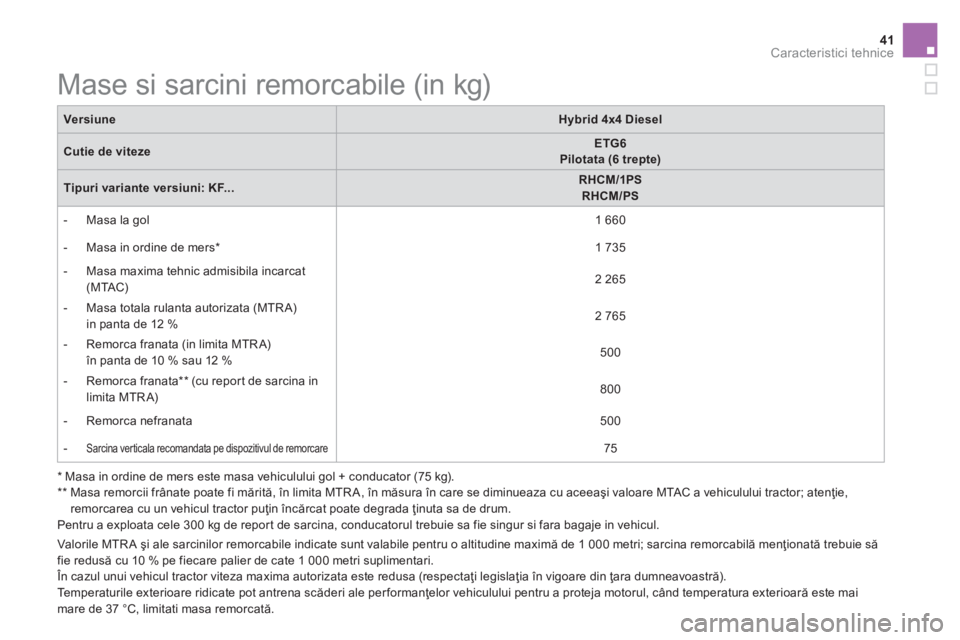

Mase si sarcini remorcabile (in kg)



*
Masa in ordine de mers este masa vehiculului gol + conducator (75 kg).

**
Masa remorcii frânate poate fi mărită, în limita MTR A, în măsura în care se diminueaza cu aceeaşi valoare MTAC a vehiculului tractor; atenţie,
remorcarea cu un vehicul tractor puţin încărcat poate degrada ţinuta sa de drum.
Pentru a exploata cele 300 kg de report de sarcina, conducatorul trebuie sa fie singur si fara bagaje in vehicul.
Versiune



Hybrid 4x4 Diesel



Cutie de viteze


ETG6

Pilotata (6 trepte)



Tipuri variante versiuni

: KF...


RHCM/1PS

RHC

M/PS




- Masa la gol

1 660


- Masa in ordine de mers *

1 735


- Masa maxima tehnic admisibila incarcat
(MTAC)
2 265


- Masa totala rulanta autorizata (MTRA)
in panta de 12 %
2 765


- Remorca franata (in limita MTR A)
în panta de 10 % sau 12 %
500


- Remorca franata ** (cu report de sarcina in
limita MTR A)
800


- Remorca nefranata

500


-
Sarcina verticala recomandata pe dispozitivul de remorcare

75

Valor ile MTR A şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorcabilă menţionată trebuie să
fie redusă cu 10 % pe fiecare palier de cate 1 000 metri suplimentari.
În cazul unui vehicul tractor viteza maxima autorizata este redusa (respectaţi legislaţia în vigoare din ţara dumneavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale per formanţelor vehiculului pentru a proteja motorul, când temperatura exterioară este mai
mare de 37 °C, limitati masa remorcată.

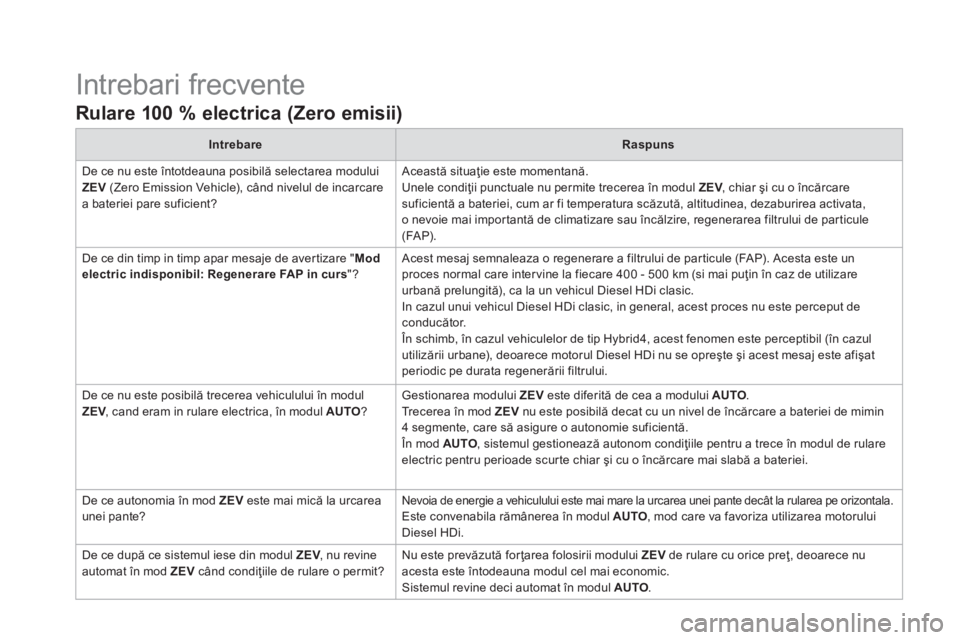

Intrebari frecvente


Rulare 100 % electrica (Zero emisii)



Intrebare



Raspuns


De ce nu este întotdeauna posibilă selectarea modului
ZEV
(Zero Emission Vehicle), când nivelul de incarcare
a bateriei pare suficient? Această situaţie este momentană.
Unele condiţii punctuale nu permite trecerea în modul ZEV
, chiar şi cu o încărcare
suficientă a bateriei, cum ar fi temperatura scăzută, altitudinea, dezaburirea activata,
o nevoie mai importantă de climatizare sau încălzire, regenerarea filtrului de particule
(FAP).
De ce din timp in timp apar mesaje de avertizare " Mod
electric indisponibil: Regenerare FAP in curs
"? Acest mesaj semnaleaza o regenerare a filtrului de particule (FAP). Acesta este un
proces normal care inter vine la fiecare 400 - 500 km (si mai puţin în caz de utilizare
urbană prelungită), ca la un vehicul Diesel HDi clasic.
In cazul unui vehicul Diesel HDi clasic, in general, acest proces nu este perceput de
conducător.
În schimb, în cazul vehiculelor de tip Hybrid4, acest fenomen este perceptibil (în cazul
utilizării urbane), deoarece motorul Diesel HDi nu se opreşte şi acest mesaj este afişat
periodic pe durata regenerării filtrului.
De ce nu este posibilă trecerea vehiculului în modul
ZEV, cand eram in rulare electrica, în modul AUTO
? Gestionarea modului ZEV
este diferită de cea a modului AUTO
.
Trecerea în mod ZEV
nu este posibilă decat cu un nivel de înc
ărcare a bateriei de mimin
4 segmente, care să asigure o autonomie suficientă.
În mod AUTO
, sistemul gestionează autonom condiţiile pentru a trece în modul de rulare
electric pentru perioade scurte chiar şi cu o încărcare mai slabă a bateriei.
De ce autonomia în mod ZEV
este mai mică la urcarea
unei pante?
Nevoia de energie a vehiculului este mai mare la urcarea unei pante decât la rularea pe orizontala.
Este convenabila rămânerea în modul AUTO
, mod care va favoriza utilizarea motorului
Diesel HDi.
De ce după ce sistemul iese din modul ZEV
, nu revine
automat în mod ZEV
când condiţiile de rulare o permit? Nu este prevăzută forţarea folosirii modului ZEV
de rulare cu orice preţ, deoarece nu
acesta este întodeauna modul cel mai economic.
Sistemul revine deci automat în modul AUTO
.

43Intrebari frecvente

Economie de consum / Carburant



Intrebare



Raspuns


Cum pot optimiza consumul de carburant? Folositi cu preponderenţă modul AUTO, deoarece el duce la selectarea optimă a "surselor
de energie motoare" pentru a consuma cantitatea minimă de carburant.
În acelaşi timp, adoptarea unui stil de conducere adaptat vehiculelor hibride pentru a
folosi optim recuperarea de energie, de exemplu ridicarea piciorului de pe acceleraţie în
locul folosirii pedalei de frână pentru reducerea vitezei, anticiparea decelerărilor ceea ce
permite recuperarea energiei "gratuite" pentru incarcarea bateriei (intrare pe o porţiune
aglomerată, oprire la semafor, oprire la stop, ...).
De ce nu reuşesc să scad consumul chiar dacă
folosesc preponderent modul ZEV
(Zero Emission
Vehic le)? Nu modul ZEV
ci modul AUTO
este cel potrivit pentru a reduce consumul de carburant,
deoarece acesta selectează în mod optim "sursa de energie motoare".
Modul ZEV
(rulare în mod 100 % electric) permite reducerea în anumite cazuri a
consumului de carburant. Totuşi, reîncărcarea bateriei de înaltă tensiune consumă
energie.
Din acest motiv, sfatul nostru este de a utiliza cât mai des posibil modul AUTO
.
De ce în regim urban histograma de consum afişează
uneori un consum de 10 litri /100 km? In cazul unor ambuteiaje, graficul de consumuri poate afisa punctual valori ridicate,
dar cum distanta parcursa este redusa, aceasta nu are un impact important asupra
consumului mediu.
În rulare urbana, sistemul Hybrid4 rămâne mai eficace în privinţa consumului de
carburant decat un vehicul cu motor termic.
De ce bateria este rar încărcată la maxim? O baterie parţial încărcată
este modul normal de funcţionare (în medie de la 4 la
5 segmente în modul AUTO
).
Acesta permite păstrarea unei disponibilitati pentru recuperarea de energie "gratuita" in
fazele de decelerare.
De ce apar mesaje de alertă de carburant când ajung
pe rezervă? Pentru a vă determina să faceţi cat mai curand o alimentare cu carburant şi să evitaţi
astfel pierderea posibilitatii de a rula numai in mod electric.

Aer conditionat / Incalzire



Intrebare



Raspuns


Se pare că daca sistemul de climatizare sau de
încălzire funcţionează, vehiculul funcţionează mai rar în
modul electric, aşa este? Necesitatea folosirii sistemului de climatizare sau de încălzire poate necesita o pornire a
motorului Diesel HDi până cand nivelul de confort termic este atins.
Funcţionarea normala a sistemului Hybrid4 este numai amanata. Aceasta intarziere va fi
mai mare în cazul temperaturilor exterioare foarte reduse sau foarte ridicate.
Se pare că la utilizarea încălzirii sau a aerului
condiţionat, vehiculul rulează în modul electric pe
perioade mai scurte. Aşa este? Când temperaturile sunt ridicate, duratele de funcţionare a motorului Diesel HDi şi de
rulare în mod electric sunt dependente de necesitatea de reglare a nivelului termic de
confort selectat.
În cazul temperaturilor foarte ridicate, este posibilă actionarea butonului " ECO OFF
" (care
determină ieşirea din modul ZEV
şi interzice rularea în mod electric şi oprirea motorului),
pentru a privilegia confortul termic (menţine aerul condiţionat in functiune).


Diverse



Intrebare



Raspuns


Este posibila tractarea unei remorci cu vehiculul
Hybrid4? Pentru a cunoaste capacitatea de remorcare a vehiculului Hybrid4, consultati partea
"Mase" din rubrica "Caracteristici tehnice".
Este posibila tractarea unui jet-ski sau a unei motociclete.
Aceasta limitare este legata de necesitatea de a menţine o buna racire a motorului termic
şi totodată a elementelor sistemului Hybrid4 care sunt răcite tot prin circuitul de apă al
motorului.
De ce frâna de motor pare atat de puternică? Cat timp nu este atins nivelul maxim de incarcare a bateriei de inalta tensiune, frâna de
motor este realizata de recuperarea de energie realizata de motorul electric. Puterea de
franare este mai mare decat frana de motor realizata de motorul termic.

45Index alfabetic
Acces si Pornire cu Maini Libere .........15, 17, 18
Aer conditionat .......................................... 22, 25
Afisaj frontal .................................................... 15
Afisaj pe tabloul de bord ....................... 8, 10, 13
Amenajări portbagaj ....................................... 31
Baterie de 12 V ................................................. 5
Baterie de inalta tensiune ................ 5, 27-29, 39
Degivrare......................................................... 25
Deschidere capotă motor ............................... 30
Dezaburire ...................................................... 25 Cablu de inalta tensiune ................................. 28
Calculator de bord ..................................... 12-14
Caracteristici tehnice .................................39 - 41
Carburant ........................................................ 24
Cărlig pentru geantă ....................................... 31
Cheie electronică .................................15, 17, 18
Cheie nerecunoscuta ...................................... 18
Chinga de fixare .............................................. 31
Compartimente de depozitare ........................ 31
Compartiment motor ....................................... 30
Conducere eco................................................ 24
Conducere economica.................................... 24
Consum carburant ................................ 9, 12, 24
Contact ............................................................ 17
Contor ............................................................... 8
Cutie de viteze pilotata ..............5, 15, 23 -25, 32Încălzire ..................................................... 22, 25Maneta de cutie de viteze pilotata .................. 32
Mase ................................................................ 41
Mediu............................................................... 24
Motor Diesel ........................5, 19, 22, 25, 36, 40
Motor electric ........................................ 5, 19, 39
Motorizări .................................................. 39, 40
Filtru de particule ........................................ 5, 25
Flux de energie ......................................... 10, 11
Frana de stationare electrica .............. 15, 23, 36
Histograma de consumuri ............................... 12 ECO OFF (comanda) ...................................... 22
Ecran tactil .......................................... 10, 12, 14
Nivel de incarcare baterie ............... 5, 10, 25, 27
Pana pneu ....................................................... 37
Panou de mascare bagaje .............................. 31
Panou de podea amovibil ............................... 31
Patru roti motoare (4WD) .................... 19, 23, 38
Platforma (remorcare) ..................................... 38
Pneuri .............................................................. 37
Pornirea sistemului HYbrid4 ........................... 15
Pornirea vehiculului ............................ 15, 18, 32
Pornire de avarie ............................................. 18
Punere sub contact ......................................... 17
Putere ................................................................ 9 Kit de depanare provizorie pneu .................... 37
Lanturi pentru zapada ..................................... 38 Indicator de putere ........................................ 8, 9
Inel de remorcare ............................................ 37Oprirea sistemului HYbrid4 ...................... 15, 18
Oprire de urgenţă ............................................ 18
Oprire vehicul ...................................... 15, 18, 32A
B
D C
Î
I
K
LM E
F
HN
O
P

Utilaj de bord ................................................... 37
Ventilatie baterie de inalta tensiune ............... 29 Tabele cu mase ............................................... 41
Tabele cu motorizări ................................. 39, 40
Tablou de bord .................................................. 8
Tensiune inalta .......................................... 27, 28
Triunghi de semnalizare ................................. 31 Sarcini remorcabile ......................................... 41
Selector de mod .................................... 5, 19, 24
Selector de viteze ..................................... 32, 36
Spălare (recomandări) .................................... 36
Statie de spalare ............................................. 36
Stop & Start ................................................. 5, 22 Racire baterie de inalta tensiune .................... 29
Readucere la zero a histogramei.................... 14
Readucere la zero a traseului ................... 13, 14
READY (martor) ................................ 8, 9, 28, 30
Recomandari de conducere ........................... 23
Recuperare de energie ......................... 9, 11, 24
Regenerare filtru de particule ..................... 5, 25
Remorcarea vehiculului .................................. 38
Rulare electrica (ZEV) ............ 11, 19, 22, 24, 25
U
V T S R
