7Sistem Hibrid4

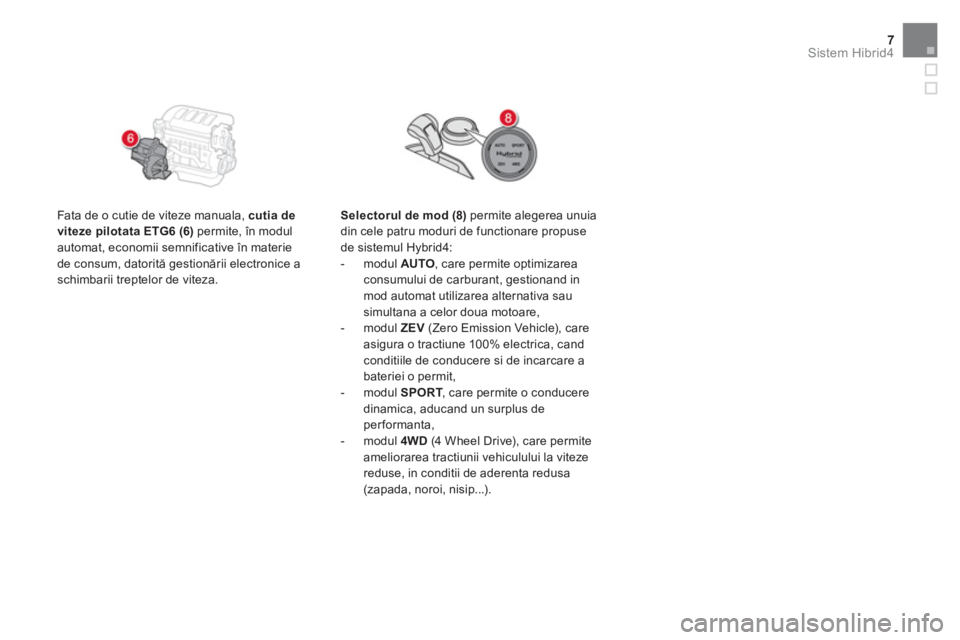

Fata de o cutie de viteze manuala, cutia de
viteze
pilotata
ETG6 (6)
permite, în modul
automat, economii semnificative în materie
de consum, datorită gestionării electronice a
schimbarii treptelor de viteza.
Selectorul de mod (8)
permite alegerea unuia
din cele patru moduri de functionare propuse
de sistemul Hybrid4:
- modul AUTO
, care permite optimizarea
consumului de carburant, gestionand in
mod automat utilizarea alternativa sau
simultana a celor doua motoare,
- modul ZEV
(Zero Emission Vehicle), care
asigura o tractiune 100% electrica, cand
conditiile de conducere si de incarcare a
bateriei o permit,
- modul SPORT
, care permite o conducere
dinamica, aducand un surplus de
performanta,
- modul 4WD
(4 Wheel Drive), care permite
ameliorarea tractiunii vehiculului la viteze
reduse, in conditii de aderenta redusa
(zapada, noroi, nisip...).
Page 562 of 780

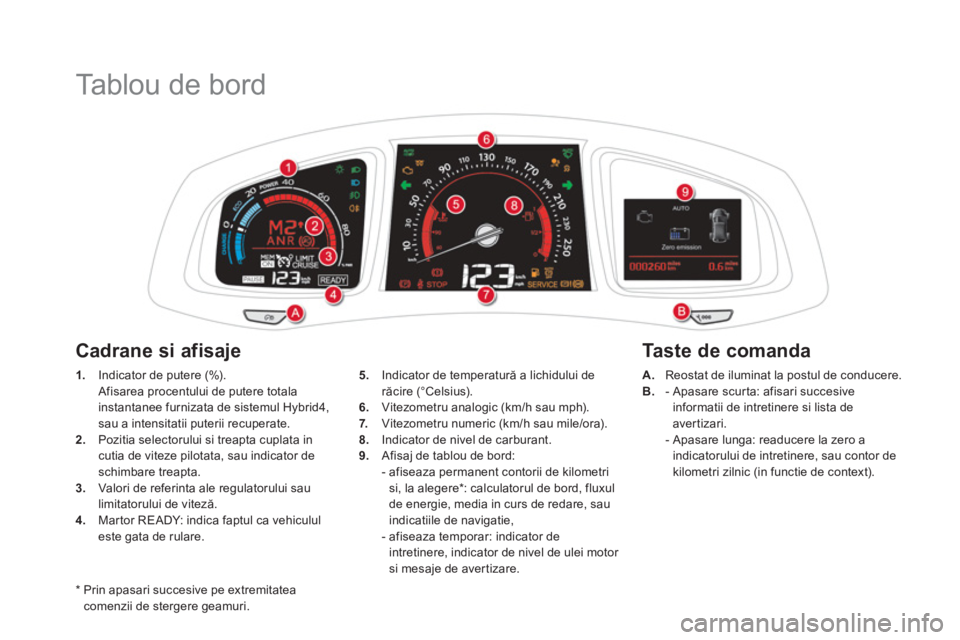

Tablou de bord
*
Prin apasari succesive pe extremitatea
comenzii de stergere geamuri.
1.
Indicator de putere (%).
Afisarea procentului de putere totala
instantanee furnizata de sistemul Hybrid4,
sau a intensitatii puterii recuperate.
2.
Pozitia selectorului si treapta cuplata in
cutia de viteze pilotata, sau indicator de
schimbare treapta.
3.
Valori de referinta ale regulatorului sau
limitatorului de viteză.
4.
Martor READY: indica faptul ca vehiculul
este gata de rulare.
Taste de comanda
Cadrane si afisaje
A.
Reostat de iluminat la postul de conducere.
B.
- Apasare scurta: afisari succesive
informatii de intretinere si lista de
aver tizari.
- Apasare lunga: readucere la zero a
indicatorului de intretinere, sau contor de
kilometri zilnic (in functie de context).
5.
Indicator de temperatură a lichidului de
răcire (°Celsius).
6.
Vitezometru analogic (km/h sau mph).
7.
Vitezometru numeric (km/h sau mile/ora).
8.
Indicator de nivel de carburant.
9.
Afisaj de tablou de bord:
- afiseaza permanent contorii de kilometri
si, la alegere * : calculatorul de bord, fluxul
de energie, media in curs de redare, sau
indicatiile de navigatie,
- afiseaza temporar: indicator de
intretinere, indicator de nivel de ulei motor
si mesaje de avertizare.
Page 563 of 780
9Sistem Hibrid4
La activarea sistemului
Hybrid4, acest martor se
aprinde pentru a semnala ca
vehiculul este gata de rulare.
Aprinderea acestui martor este aproape
imediată, dar poate dura câteva secunde în
unele cazuri (preîncălzire a motorului Diesel
HDi, în special pe timp rece, sau cand modul
de economie de energie este activat...).

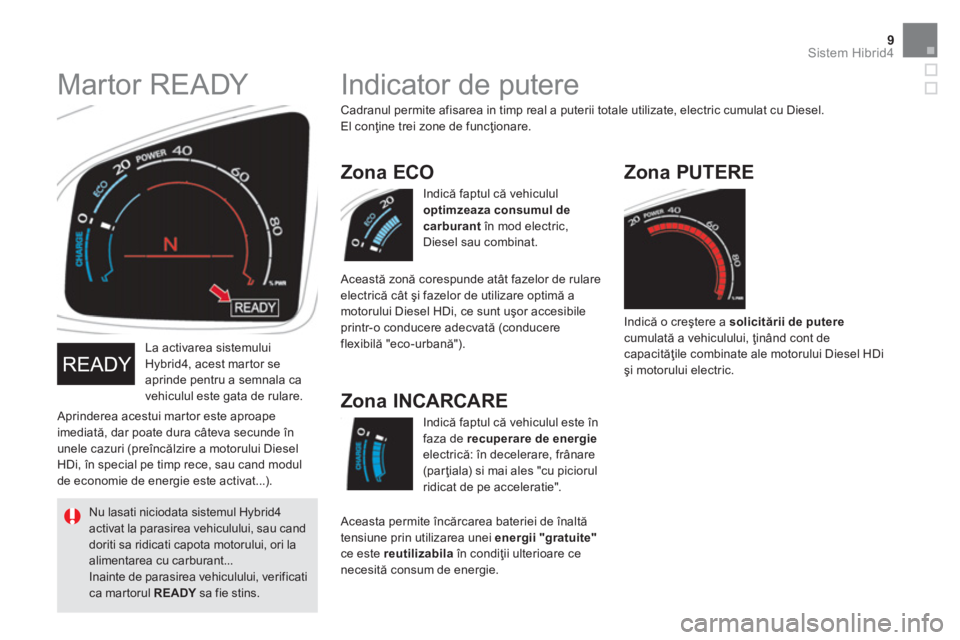

Martor READY
Nu lasati niciodata sistemul Hybrid4
activat la parasirea vehiculului, sau cand
doriti sa ridicati capota motorului, ori la
alimentarea cu carburant...
Inainte de parasirea vehiculului, verificati
ca martorul READY
sa fie stins.
Aceasta permite încărcarea bateriei de înaltă
tensiune prin utilizarea unei energii "gratuite"
ce este reutilizabila
în condiţii ulterioare ce
necesită consum de energie.
Zona INCARCARE
Zona PUTERE
Indică o creştere a solicitării de putere
cumulată a vehiculului, ţinând cont de
capacităţile combinate ale motorului Diesel HDi
şi motorului electric.
Indicator de putere
Cadranul permite afisarea in timp real a puterii totale utilizate, electric cumulat cu Diesel.
El conţine trei zone de funcţionare.
Indică faptul că vehiculul
optimzeaza consumul de
carburant
în mod electric,
Diesel sau combinat.
Zona ECO
Această zonă corespunde atât fazelor de rulare
electrică cât şi fazelor de utilizare optimă a
motorului Diesel HDi, ce sunt uşor accesibile
printr-o conducere adecvată (c onduc ere
flexibilă "eco-urbană").
Indică faptul că vehiculul este în
faza de recuperare de energie
electrică: în decelerare, frânare
(parţiala) si mai ales "cu piciorul
ridicat de pe acceleratie".
Page 564 of 780

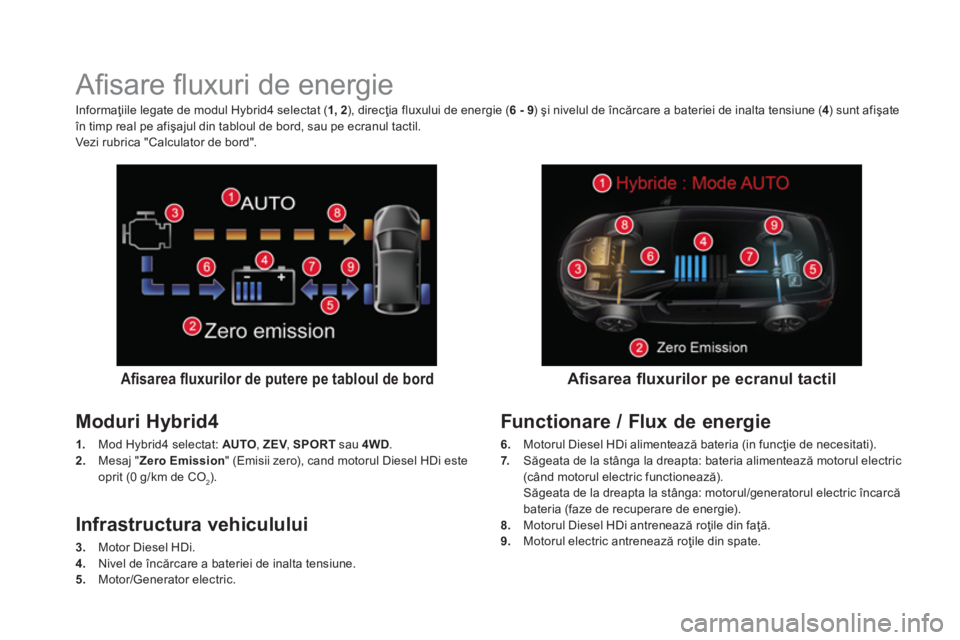

Afi sare fl uxuri de energie
Afi sarea fl uxurilor de putere pe tabloul de bord
Moduri Hybrid4
1.
Mod Hybrid4 selectat: AUTO
, ZEV
, SPORT
sau 4WD
.
2.
Mesaj " Zero Emission
" (Emisii zero), cand motorul Diesel HDi este
oprit (0 g/km de CO
2).
Afi sarea fl uxurilor pe ecranul tactil
Informaţiile legate de modul Hybrid4 selectat ( 1, 2
), direcţia fluxului de energie ( 6 - 9
) şi nivelul de încărcare a bateriei de inalta tensiune ( 4
) sunt afişate
în timp real pe afişajul din tabloul de bord, sau pe ecranul tactil.
Vezi rubrica "Calculator de bord".
Infrastructura vehiculului
3.
Motor Diesel HDi.
4.
Nivel de încărcare a bateriei de inalta tensiune.
5.
Motor/Generator electric.
Functionare / Flux de energie
6.
Motorul Diesel HDi alimentează bateria (in funcţie de necesitati).
7.
Săgeata de la stânga la dreapta: bateria alimentează motorul electric
(când motorul electric functionează).
Săgeata de la dreapta la stânga: motorul/generatorul electric încarcă
bateria (faze de recuperare de energie).
8.
Motorul Diesel HDi antrenează roţile din faţă.
9.
Motorul electric antrenează roţile din spate.
Page 565 of 780
11Sistem Hibrid4

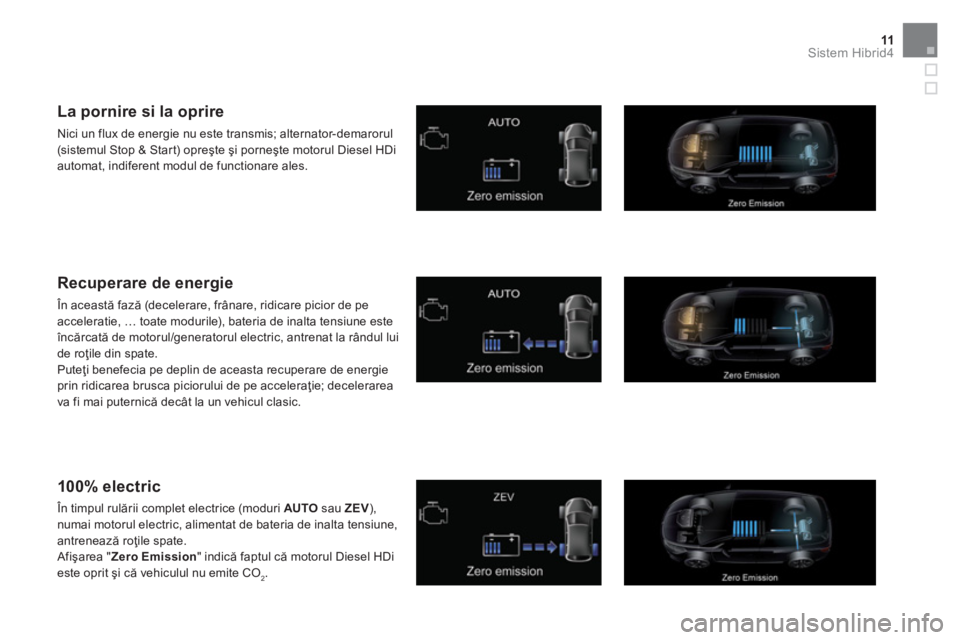

La pornire si la oprire
Nici un flux de energie nu este transmis; alternator-demarorul
(sistemul Stop & Start) opreşte şi porneşte motorul Diesel HDi
automat, indiferent modul de functionare ales.
Recuperare de energie
În această fază (decelerare, frânare, ridicare picior de pe
acceleratie, … toate modurile), bateria de inalta tensiune este
încărcată de motorul/generatorul electric, antrenat la rândul lui
de roţile din spate.
Puteţi benefecia pe deplin de aceasta recuperare de energie
prin ridicarea brusca piciorului de pe acceleraţie; decelerarea
va fi mai puternică decât la un vehicul clasic.
100% electric
În timpul rulării complet electrice (moduri AUTO
sau ZEV
),
numai motorul electric, alimentat de bateria de inalta tensiune,
antrenează roţile spate.
Afişarea " Zero Emission
" indică faptul că motorul Diesel HDi
este oprit şi că vehiculul nu emite CO
2.
Page 566 of 780

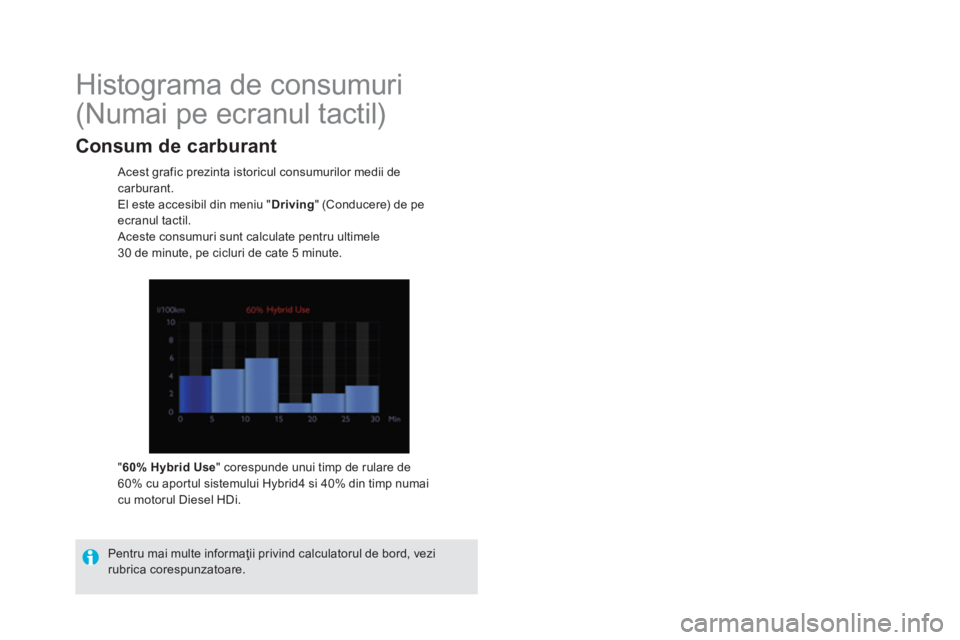

Histograma de consumuri
(Numai pe ecranul tactil)
Acest grafic prezinta istoricul consumurilor medii de
carburant.
El este accesibil din meniu " Driving
" (Conducere) de pe
ecranul tactil.
Aceste consumuri sunt calculate pentru ultimele
30 de minute, pe cicluri de cate 5 minute.
" 60% Hybrid Use
" corespunde unui timp de rulare de
60% cu aportul sistemului Hybrid4 si 40% din timp numai
cu motorul Diesel HDi.
Pentru mai multe informaţii privind calculatorul de bord, vezi
rubrica corespunzatoare.
Consum de carburant
Page 567 of 780
13Sistem Hibrid4

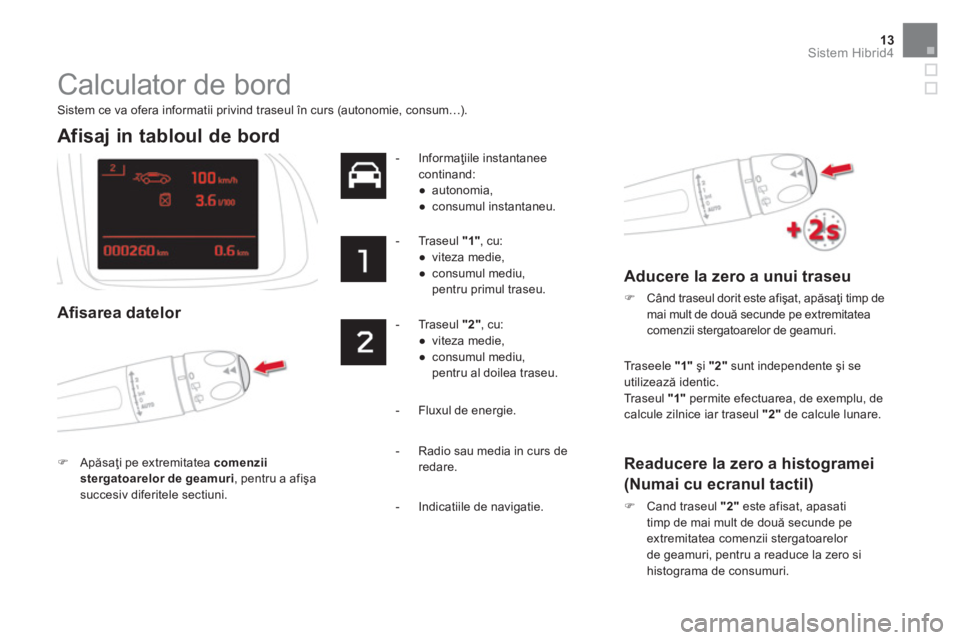

Calculator de bord
Sistem ce va ofera informatii privind traseul în curs (autonomie, consum…).
Afisaj in tabloul de bord
Afi sarea datelor
)
Apăsaţi pe extremitatea comenzii
stergatoarelor de geamuri
, pentru a afişa
succesiv diferitele sectiuni.
- Informaţiile instantanee
continand:
●
autonomia,
●
consumul instantaneu.
- Traseul "1"
, cu:
●
viteza medie,
●
consumul mediu,
pentru primul traseu.
- Traseul "2", cu:
●
viteza medie,
●
consumul mediu,
pentru al doilea traseu.
Tr a s e e l e "1"
şi "2"
sunt independente şi se
utilizează identic.
Traseul "1"
permite efectuarea, de exemplu, de
calcule zilnice iar traseul "2"
de calcule lunare.
- Fluxul de energie.
Aducere la zero a unui traseu
)
Când traseul dorit este afişat, apăsaţi timp de
mai mult de două secunde pe extremitatea
comenzii stergatoarelor de geamuri.
Readucere la zero a histogramei
(Numai cu ecranul tactil)
)
Cand traseul "2"
este afisat, apasati
timp de mai mult de două secunde pe
extremitatea comenzii stergatoarelor
de geamuri, pentru a readuce la zero si
histograma de consumuri.
- Radio sau media in curs de
redare.
- Indicatiile de navigatie.
Page 568 of 780

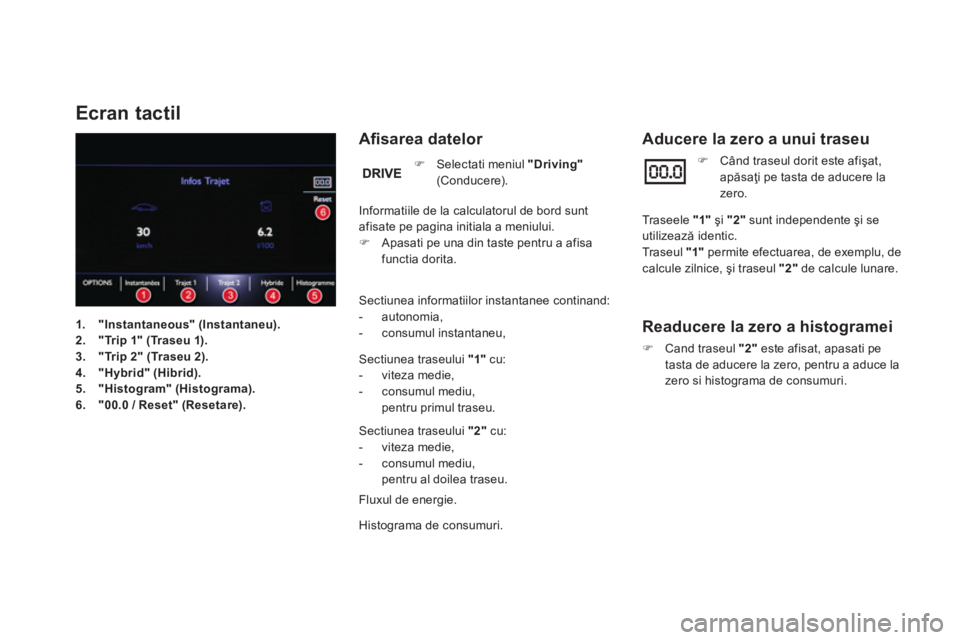

Ecran tactil
Afi sarea datelor
Sectiunea informatiilor instantanee continand:
- autonomia,
- consumul instantaneu,
Sectiunea traseului "1"
cu:
- viteza medie,
- consumul mediu,
pentru primul traseu.
Sectiunea traseului "2"
cu:
- viteza medie,
- consumul mediu,
pentru al doilea traseu.
Fluxul de energie.
Histograma de consumuri.
Aducere la zero a unui traseu
)
Selectati meniul "
Driving
"
(Conducere).
Informatiile de la calculatorul de bord sunt
afisate pe pagina initiala a meniului.
)
Apasati pe una din taste pentru a afisa
functia dorita.
)
Când traseul dorit este afişat,
apăsaţi pe tasta de aducere la
zero.
Tr a s e e l e "1"
şi "2"
sunt independente şi se
utilizează identic.
Traseul "1"
permite efectuarea, de exemplu, de
calcule zilnice, şi traseul "2"
de calcule lunare.
Readucere la zero a histogramei
)
Cand traseul "2"
este afisat, apasati pe
tasta de aducere la zero, pentru a aduce la
zero si histograma de consumuri.
1.
"Instantaneous" (Instantaneu).
2.
"Trip 1" (Traseu 1).
3.
"Trip 2" (Traseu 2).
4.
"Hybrid" (Hibrid).
5.
"Histogram" (Histograma).
6.
"00.0 / Reset" (Resetare).
Page 569 of 780
15Sistem Hibrid4
Pornire sistem Hybrid4
Activarea sistemului Hybrid4
La activarea sistemului Hybrid4, tabloul de
bord se lumineaza, acul indicatorului de putere
se plaseaza in pozitia " 0
". Coloana de directie
se deblocheaza automat (zgomot si miscare a
volanului perceptibile).
In functie de unii parametri, ca nivelul de
incarcare a bateriei de inalta tensiune sau
temperatura exterioara, sistemul Hybrid4
determina singur daca este necesara pornirea
motorului Diesel HDi.
Selectorul de mod este in pozitia AUTO
.
In conditii de iarna si motor rece,
martorul de preincalzire Diesel
poate ramane aprins cateva
secunde; asteptati stingerea lui
pentru a elibera pedala de frana.
Pornire / Oprire sistem Hybrid4
Nu lasati niciodata copii singuri la
interiorul vehiculului cat timp sistemul
Hybrid4 este activ.
)
Plasati selectorul de viteze în poziţia N
.
)
Inserati cheia electronica in cititor.
sau
)
Cu Acces şi Pornire Mâini Libere,
este suficienta simpla prezenta a cheii
electronice in interiorul vehiculului.
)
Apasati pana la fund pedala de frana .
)
Apasati o singura data scurt (aproximativ o
secunda) pe butonul " START/STOP
".
)
Mentineti piciorul pe pedala de frana pana
la aprinderea martorului READY
care
semnaleaza activarea sistemului Hybrid4,
confirmata printr-un semnal sonor.
In caz de neactivare a sistemului
Hybrid4:
)
Daca N
clipeste pe tabloul de bord,
deplasati selectorul de viteze in
pozitia A, apoi in pozitia N
.
)
Daca se afiseaza mesajul " Picior
pe frana
", apasati mai puternic
pedala de frana.
Martorul READY
se poate aprinde dupa
cateva secunde, in caz de solicitare
de activare a sistemului Hybrid4, dupa
intrarea in modul economie de energie.
Page 570 of 780

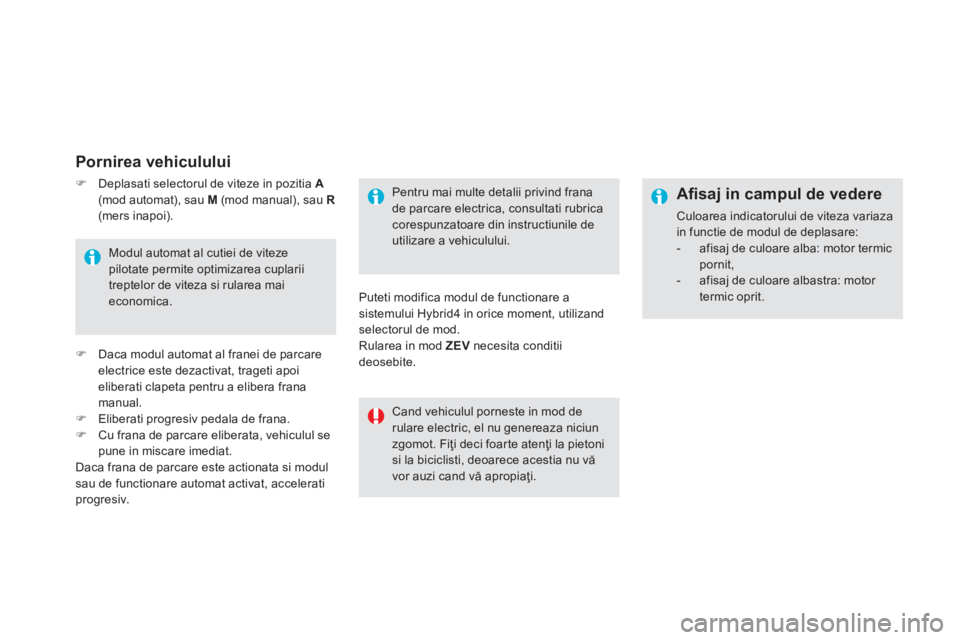

Pornirea vehiculului
Pentru mai multe detalii privind frana
de parcare electrica, consultati rubrica
corespunzatoare din instructiunile de
utilizare a vehiculului.
Puteti modifica modul de functionare a
sistemului Hybrid4 in orice moment, utilizand
selectorul de mod.
Rularea in mod ZEV
necesita conditii
deosebite.
Cand vehiculul porneste in mod de
rulare electric, el nu genereaza niciun
zgomot. Fiţi deci foarte atenţi la pietoni
si la biciclisti, deoarece acestia nu vă
vor auzi cand vă apropiaţi.
Afi saj in campul de vedere
Culoarea indicatorului de viteza variaza
in functie de modul de deplasare:
- afisaj de culoare alba: motor termic
pornit,
- afisaj de culoare albastra: motor
termic oprit.
Modul automat al cutiei de viteze
pilotate permite optimizarea cuplarii
treptelor de viteza si rularea mai
economica.
)
Daca modul automat al franei de parcare
electrice este dezactivat, trageti apoi
eliberati clapeta pentru a elibera frana
manual.
)
Eliberati progresiv pedala de frana.
)
Cu frana de parcare eliberata, vehiculul se
pune in miscare imediat.
Daca frana de parcare este actionata si modul
sau de functionare automat activat, accelerati
progresiv.
)
Deplasati selectorul de viteze in pozitia A
(mod automat), sau M
(mod manual), sau R
(mers inapoi).
