CITROEN DS5 HYBRID 2016 Instructieboekjes (in Dutch)

7Hybrid4-systeem

Vergeleken met een conventionele
handgeschakelde versnellingsbak zorgt
de elektronisch gestuurde ETG6-
versnellingsbak (6)
in de automatische
stand, dankzij het elektronisch geregelde
schakelprogramma, voor een aanzienlijk lager
brandstofverbruik.
Met de keuzeschakelaar (8)
kan een van
de vier rijstanden van het Hybrid4-systeem
worden geselecteerd:


- de stand AUTO
, voor een zo laag mogelijk
brandstofverbruik doordat automatisch
wordt geregeld of één motor of beide
motoren tegelijkertijd worden ingezet,

- de stand ZEV
(Zero Emission Vehicle),
voor 100% elektrisch rijden, als de
rijomstandigheden en de laadtoestand van
de tractiebatterij dit toestaan,

- de stand SPORT
, voor een dynamischer
rijkarakter en nog hogere prestaties,

- de stand 4WD
(4 Wheel Drive), voor extra
tractie op lage snelheden in situaties met
weinig grip (sneeuw, modder, zand enz.).

Instrumentenpaneel


*
Door meerdere keren achter elkaar op het
uiteinde van de ruitenwisserschakelaar te
drukken.

1.
Ver mogensmeter (%).
Weergave van het actuele totale vermogen
dat door het Hybrid4-systeem wordt
geleverd of van de actuele hoeveelheid
teruggewonnen energie.

2.
Stand van de selectiehendel en
ingeschakelde versnelling van de
elektronisch gestuurde versnellingsbak of
schakelindicator.

3.
Aanwijzingen van de snelheidsbegrenzer
of de snelheidsregelaar.

4.
Verklikkerlampje READY: geeft aan of de
auto klaar is om te rijden.

Bedieningstoetsen

Meters en displays



A.
Dimmer dashboardverlichting.

B.
- Kort indrukken: weergave
van achtereenvolgend de
onderhoudsinformatie en het logboek
waarschuwingsmeldingen.
- Lang indrukken: resetten van de
onderhoudsindicator of de dagteller
(afhankelijk van de context).

5.
Koelvloeistoftemperatuurmeter (°Celsius).

6.
Analoge snelheidsmeter (km/h of mph).

7.
Digitale snelheidsmeter (km/h of mph).

8.
Brandstofniveaumeter.

9.
Display van het instrumentenpaneel:
- permanente weergave van de
kilometer- en dagteller en, naar keuze * :
boordcomputer, energiestromen,
geluidsbron waarnaar wordt geluisterd of
navigatie-aanwijzingen,
- tijdelijke weergave: onderhoudsindicator,
motoroliepeilmeter en
waarschuwingsmeldingen.

9Hybrid4-systeem

Als het Hybrid4-systeem
is ingeschakeld, gaat dit
verklikkerlampje branden zodra
de auto klaar is om te rijden.

Het verklikkerlampje zal gewoonlijk vrijwel
direct gaan branden, maar onder bepaalde
omstandigheden (bijvoorbeeld wanneer bij koud
weer de HDi-dieselmotor moet voorgloeien of
wanneer de eco-mode is ingeschakeld) kan het
voorkomen dat u enkele seconden moet wachten.






Verklikkerlampje READY


Laat het Hybrid4-systeem nooit
ingeschakeld wanneer u de auto
verlaat, als u de motorkap wilt openen,
als u gaat tanken enzovoort.
Controleer alvorens de auto te verlaten
of het verklikkerlampje READY
is
gedoofd.
Hierbij wordt de tractiebatterij bijgeladen met
"gratis" energie
, die kan worden hergebruikt

zodra weer energie nodig is.


Zone CHARGE
Zone POWER

Deze zone geeft aan dat extra vermogen

wordt gevraagd van het hybridesysteem,
waarbij optimaal gebruik wordt gemaakt
van het gekoppelde vermogen van de HDi-
dieselmotor en de elektromotor.















Ver mo gensmeter

Op de meter worden het actuele totale vermogen van de elektromotor en de HDi-dieselmotor
weergegeven.
De energiemeter bevat drie werkingszones.

Deze zone geeft aan dat wordt gereden
met een optimaal brandstofverbruik
,
ongeacht of elektrisch, met alleen de
HDi-dieselmotor of met een combinatie
van beide wordt gereden.


Zone ECO

Deze zone is eenvoudig te bereiken door
uw rijstijl aan te passen (met behulp van het
zogenaamde "Nieuwe Rijden"), waardoor
het verbruik van de elektromotor of de HDi-
dieselmotor zo laag mogelijk is.
Deze zone geeft aan dat
elektrische energie wordt
teruggewonnen
: bij het
remmen (gedeeltelijk) en
vooral door het loslaten van het
gaspedaal.

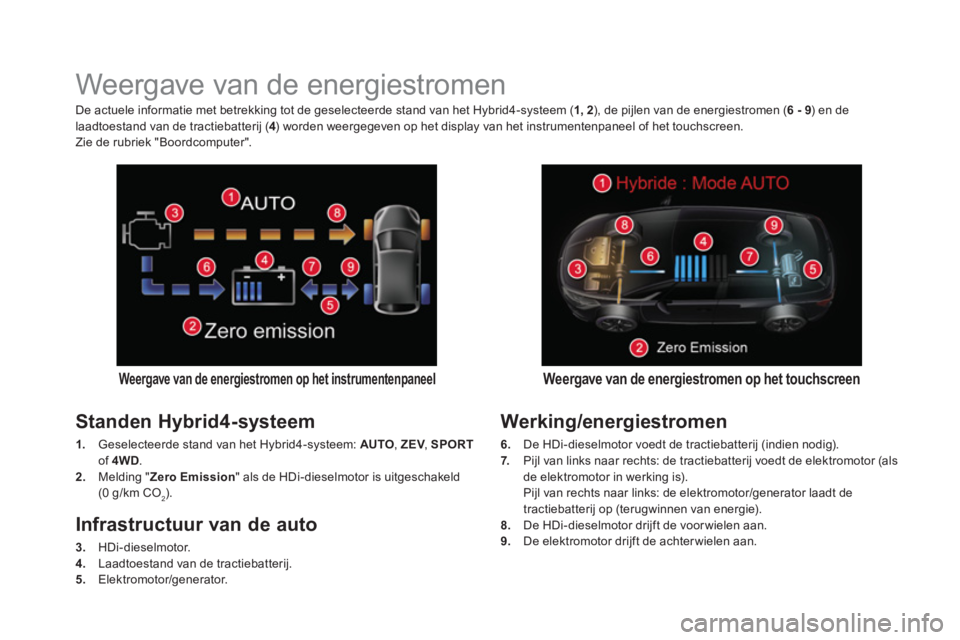

Weergave van de energiestromen


Weergave van de energiestromen op het instrumentenpaneel


Standen Hybrid4-systeem


1.
Geselecteerde stand van het Hybrid4-systeem: AUTO
, ZEV
, SPORT

of 4WD
.

2.
Melding " Zero Emission
" als de HDi-dieselmotor is uitgeschakeld
(0 g/km CO
2).


Weergave van de energiestromen op het touchscreen


De actuele informatie met betrekking tot de geselecteerde stand van het Hybrid4-systeem ( 1, 2
), de pijlen van de energiestromen ( 6 - 9
) en de
laadtoestand van de tractiebatterij ( 4
) worden weergegeven op het display van het instrumentenpaneel of het touchscreen.
Zie de rubriek "Boordcomputer".


Infrastructuur van de auto


3.
HDi-dieselmotor.

4.
Laadtoestand van de tractiebatterij.

5.
Elektromotor/generator.


Werking/energiestromen


6.
De HDi-dieselmotor voedt de tractiebatterij (indien nodig).

7.
Pijl van links naar rechts: de tractiebatterij voedt de elektromotor (als
de elektromotor in werking is).
Pijl van rechts naar links: de elektromotor/generator laadt de
tractiebatterij op (terugwinnen van energie).

8.
De HDi-dieselmotor drijft de voor wielen aan.

9.
De elektromotor drijft de achter wielen aan.

11Hybrid4-systeem

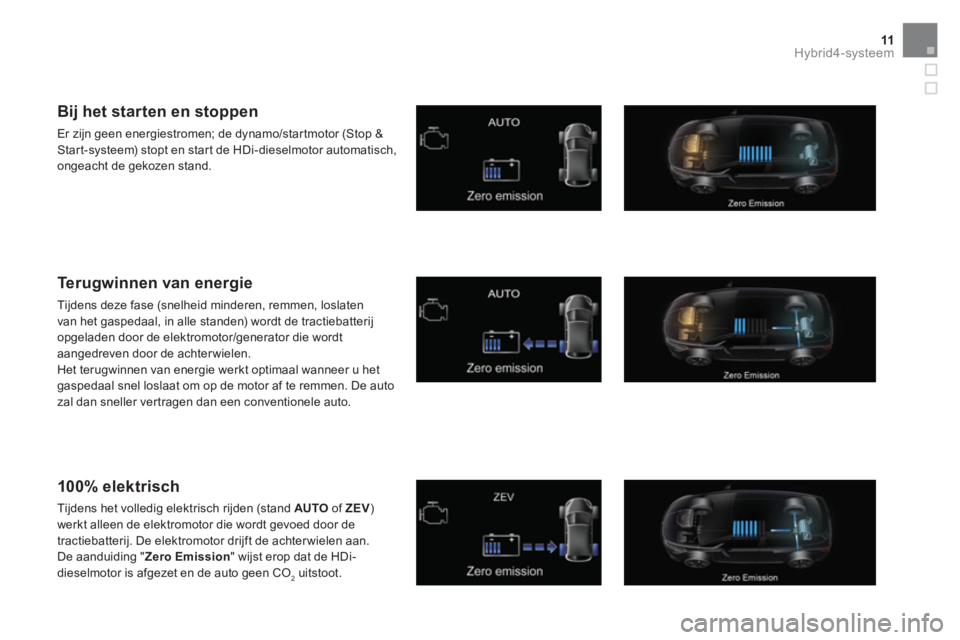

Bij het starten en stoppen

Er zijn geen energiestromen; de dynamo/startmotor (Stop &
Start-systeem) stopt en start de HDi-dieselmotor automatisch,
ongeacht de gekozen stand.


Terugwinnen van energie

Tijdens deze fase (snelheid minderen, remmen, loslaten
van het gaspedaal, in alle standen) wordt de tractiebatterij
opgeladen door de elektromotor/generator die wordt
aangedreven door de achter wielen.
Het terugwinnen van energie werkt optimaal wanneer u het
gaspedaal snel loslaat om op de motor af te remmen. De auto
zal dan sneller vertragen dan een conventionele auto.


100% elek trisch

Tijdens het volledig elektrisch rijden (stand AUTO
of ZEV
)
werkt alleen de elektromotor die wordt gevoed door de
tractiebatterij. De elektromotor drijft de achter wielen aan.
De aanduiding " Zero Emission
" wijst erop dat de HDi-
dieselmotor is afgezet en de auto geen CO
2 uitstoot.

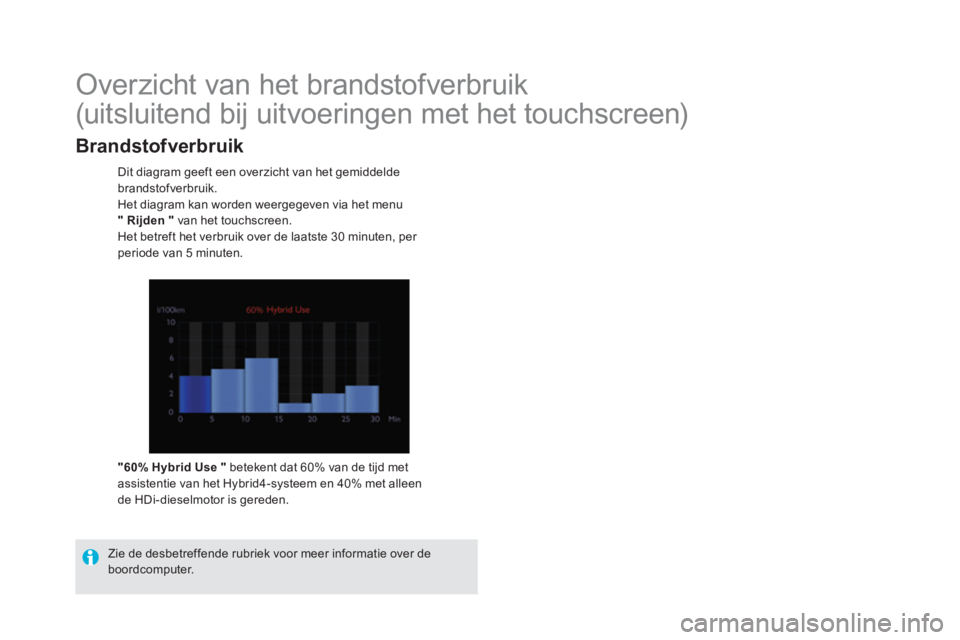

Overzicht van het brandstofverbruik
(uitsluitend bij uitvoeringen met het touchscreen)


Dit diagram geeft een overzicht van het gemiddelde
brandstofverbruik.
Het diagram kan worden weergegeven via het menu
"
Rijden
"
van het touchscreen.
Het betreft het verbruik over de laatste 30 minuten, per
periode van 5 minuten.


"60% Hybrid Use
"
betekent dat 60% van de tijd met
assistentie van het Hybrid4-systeem en 40% met alleen
de HDi-dieselmotor is gereden.

Zie de desbetreffende rubriek voor meer informatie over de
boordcomputer.



Brandstofverbruik

13Hybrid4-systeem

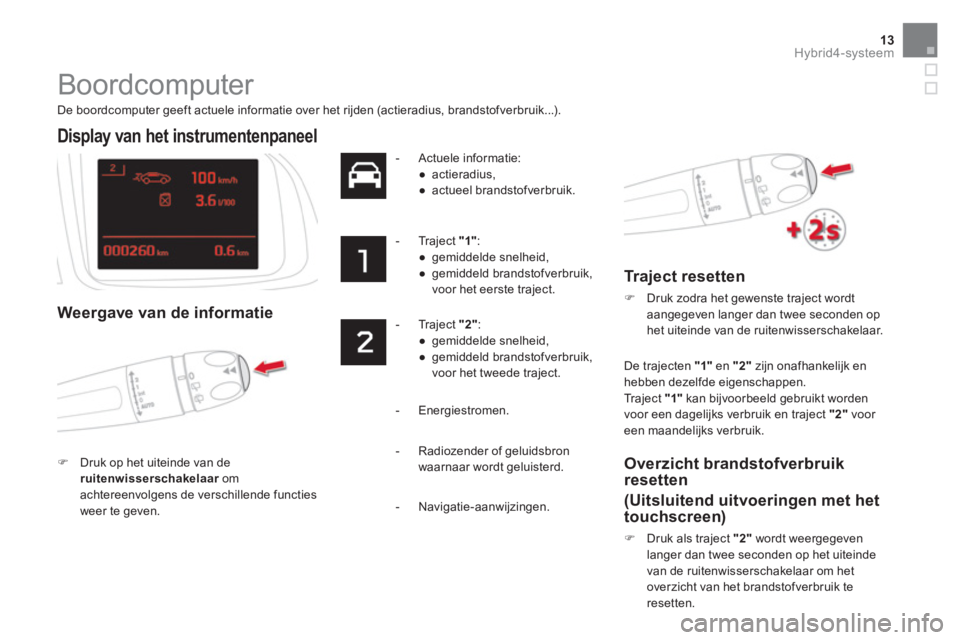

Boordcomputer


De boordcomputer geeft actuele informatie over het rijden (actieradius, brandstofverbruik...).












Display van het instrumentenpaneel



Weergave van de informatie



)
Druk op het uiteinde van de
ruitenwisserschakelaar
om
achtereenvolgens de verschillende functies
weer te geven.



- Actuele informatie:


●
actieradius,

●
actueel brandstofverbruik.





- Traject "1"
:


●
gemiddelde snelheid,

●
gemiddeld brandstofverbruik,
voor het eerste traject.





- Traject "2"
:


●
gemiddelde snelheid,

●
gemiddeld brandstofverbruik,
voor het tweede traject.


De trajecten "1"
en "2"
zijn onafhankelijk en
hebben dezelfde eigenschappen.
Traject "1"
kan bijvoorbeeld gebruikt worden
voor een dagelijks verbruik en traject "2"
voor
een maandelijks verbruik.


- Energiestromen.


Traject resetten



)
Druk zodra het gewenste traject wordt
aangegeven langer dan twee seconden op
het uiteinde van de ruitenwisserschakelaar.



Overzicht brandstofverbruik
resetten
(Uitsluitend uitvoeringen met het
touchscreen)


)
Druk als traject "2"
wordt weergegeven
langer dan twee seconden op het uiteinde
van de ruitenwisserschakelaar om het
overzicht van het brandstofverbruik te
resetten.


- Radiozender of geluidsbron
waarnaar wordt geluisterd.

- Navigatie-aanwijzingen.

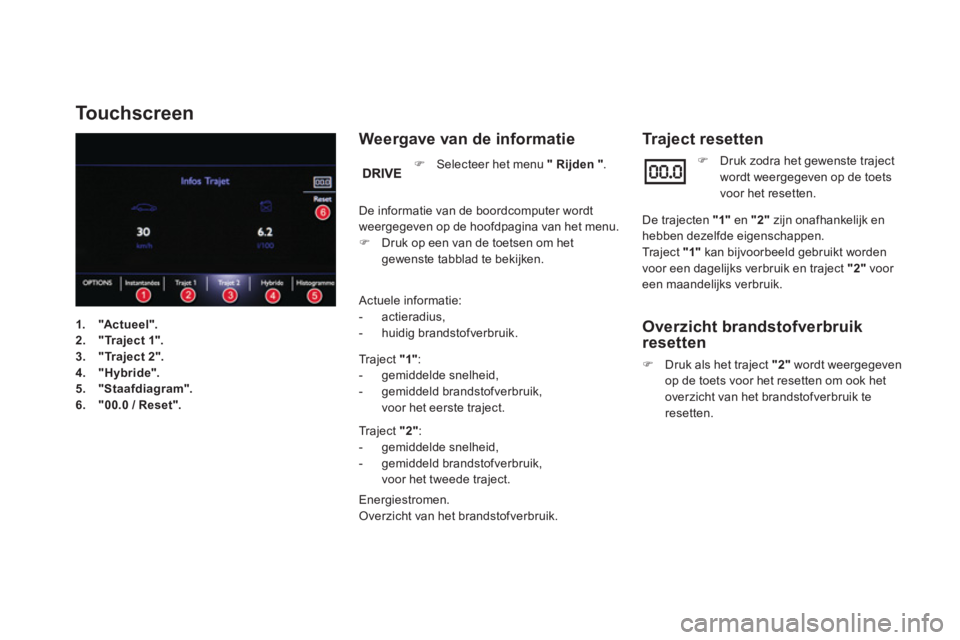

To u c h s c r e e n


Weergave van de informatie


Actuele informatie:


- actieradius,

- huidig brandstofverbruik.


Traject "1"
:


- gemiddelde snelheid,

- gemiddeld brandstofverbruik,
voor het eerste traject.


Traject "2"
:


- gemiddelde snelheid,

- gemiddeld brandstofverbruik,
voor het tweede traject.


Energiestromen.
Overzicht van het brandstofverbruik.




Traject resetten



)
Selecteer het menu "
Rijden
"
.
De informatie van de boordcomputer wordt
weergegeven op de hoofdpagina van het menu.


)
Druk op een van de toetsen om het
gewenste tabblad te bekijken.


)
Druk zodra het gewenste traject
wordt weergegeven op de toets
voor het resetten.
De trajecten "1"
en "2"
zijn onafhankelijk en
hebben dezelfde eigenschappen.
Traject "1"
kan bijvoorbeeld gebruikt worden
voor een dagelijks verbruik en traject "2"
voor
een maandelijks verbruik.


Overzicht brandstofverbruik
resetten


)
Druk als het traject "2"
wordt weergegeven
op de toets voor het resetten om ook het
overzicht van het brandstofverbruik te
resetten.




1.
"Ac t u e e l ".


2.
"Traject 1".


3.
"Traject 2".


4.
"Hybride".


5.
"Staafdiagram".


6.
"00.0 / Reset".

15Hybrid4-systeem

Starten van het Hybrid4-systeem


Inschakelen van het Hybrid4-systeem

Als het Hybrid4-systeem is ingeschakeld,
brandt de verlichting van het
instrumentenpaneel en staat de wijzer van de
vermogensmeter in de stand " 0
". Het stuurslot
wordt automatisch ontgrendeld (er is een geluid
hoorbaar en het stuur wiel beweegt lichtjes).
Afhankelijk van bepaalde parameters, zoals
de laadtoestand van de tractiebatterij en
de buitentemperatuur, bepaalt het Hybrid4-
systeem zelf of de HDi-dieselmotor moet
worden gestart.
De keuzeschakelaar staat in de stand AUTO
.


Onder winterse omstandigheden en bij
koude motor kan het verklikkerlampje
van het voorgloeien enkele seconden
blijven branden; wacht tot het
verklikkerlampje is gedoofd en laat dan
het rempedaal los.

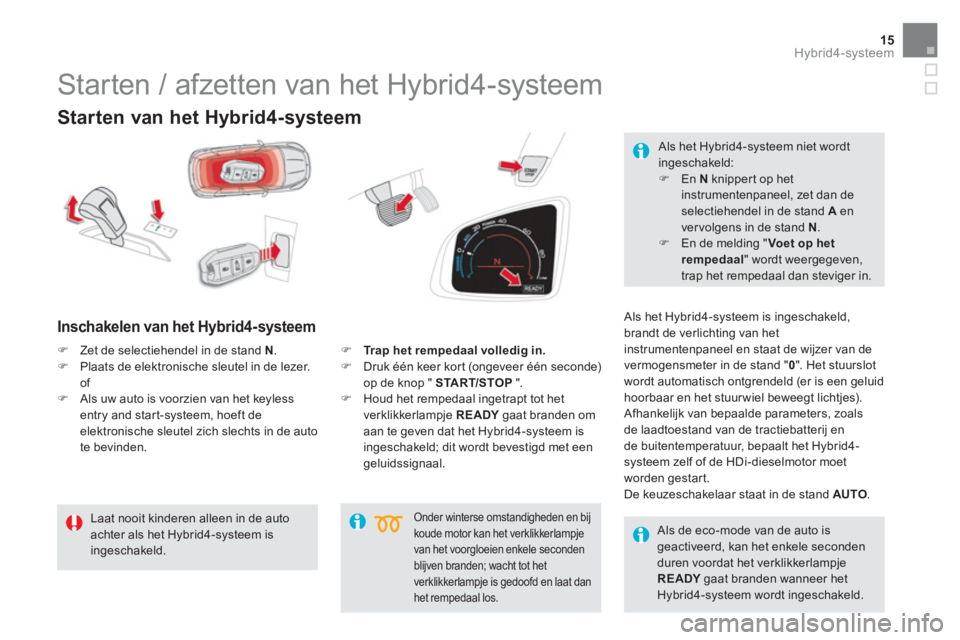

Starten / afzetten van het Hybrid4-systeem


Laat nooit kinderen alleen in de auto
achter als het Hybrid4-systeem is
ingeschakeld.



)
Zet de selectiehendel in de stand N
.

)
Plaats de elektronische sleutel in de lezer.
of


)
Als uw auto is voorzien van het keyless
entry and start-systeem, hoeft de
elektronische sleutel zich slechts in de auto
te bevinden.
)
Trap het rempedaal volledig in.




)
Druk één keer kort (ongeveer één seconde)
op de knop " START/STOP
".

)
Houd het rempedaal ingetrapt tot het
verklikkerlampje READY
gaat branden om
aan te geven dat het Hybrid4-systeem is
ingeschakeld; dit wordt bevestigd met een
geluidssignaal.

Als het Hybrid4-systeem niet wordt
ingeschakeld:


)
En N
knippert op het
instrumentenpaneel, zet dan de
selectiehendel in de stand A
en
ver volgens in de stand N
.

)
En de melding " Voet op het
rempedaal
" wordt weergegeven,
trap het rempedaal dan steviger in.


Als de eco-mode van de auto is
geactiveerd, kan het enkele seconden
duren voordat het verklikkerlampje
READY
gaat branden wanneer het
Hybrid4-systeem wordt ingeschakeld.

Wegrijden


Zie voor meer informatie over
de elektrische parkeerrem de
desbetreffende rubriek in het
instructieboekje van de auto.

U kunt op elk gewenst moment de rijstand van
het Hybrid4-systeem met de keuzeschakelaar
wijzigen.
Om in de stand ZEV
te kunnen rijden moet aan
bijzondere voor waarden zijn voldaan.


Wanneer u wegrijdt in de elektrische
stand, maakt uw auto geen geluid.
Let dus extra goed op voetgangers
en fietsers die u mogelijk niet horen
aankomen.


Head-up display

De kleur waarin de snelheid wordt
weergegeven is afhankelijk van de rijmodus:


- weergave in wit: verbrandingsmotor
in werking,

- weergave in blauw:
verbrandingsmotor uitgeschakeld.

In de automatische stand schakelt de
elektronisch gestuurde versnellingsbak
op de optimale momenten zodat
de auto zo min mogelijk brandstof
verbruikt.


)
Als de automatische werking van de
elektrische parkeerrem is uitgeschakeld,
trek dan aan de hendel en laat deze
ver volgens los om de parkeerrem
handmatig vrij te zetten.

)
Laat het rempedaal geleidelijk los.

)
Als de parkeerrem is vrijgezet, zet de auto
zich onmiddellijk in beweging.
Als de parkeerrem is aangetrokken en de
automatische werking is ingeschakeld, geef
dan geleidelijk gas.

)
Zet de selectiehendel in de stand A

(automatische bediening), M
(handmatige
bediening) of R
(achteruitversnelling).
