7System Hybrid4

W stosunku do manualnej skrzyni biegów
sterowana skrzynia biegów ETG6 (6)

umożliwia w trybie automatycznym znaczne
zmniejszenie zużycia energii dzięki
elektronicznemu zarządzaniu zmianami
biegów.

Selektor tr ybu (8)
umożliwia wybranie
jednego z czterech trybów działania
dostępnych w systemie Hybrid4:


- tryb AUTO
, który pozwala zoptymalizować
zużycie paliwa poprzez automatyczne
zarządzanie pracą obydwu silników na
przemian lub jednocześnie,

- tryb ZEV
(Zero Emission Vehicle), który
zapewnia napęd w 100% elektryczny, gdy
warunki jazdy i ładowania akumulatora na
to zezwalają,

- tryb SPORT
, który umożliwia dynamiczną
jazdę dzięki udostępnieniu dodatkowej
mocy,

- tryb 4WD
(4 Wheel Drive), który umożliwia
uzyskanie lepszej trakcji samochodu przy
niższych prędkościach na nawierzchni
o słabej przyczepności (śnieg, błoto,
piasek itp.).

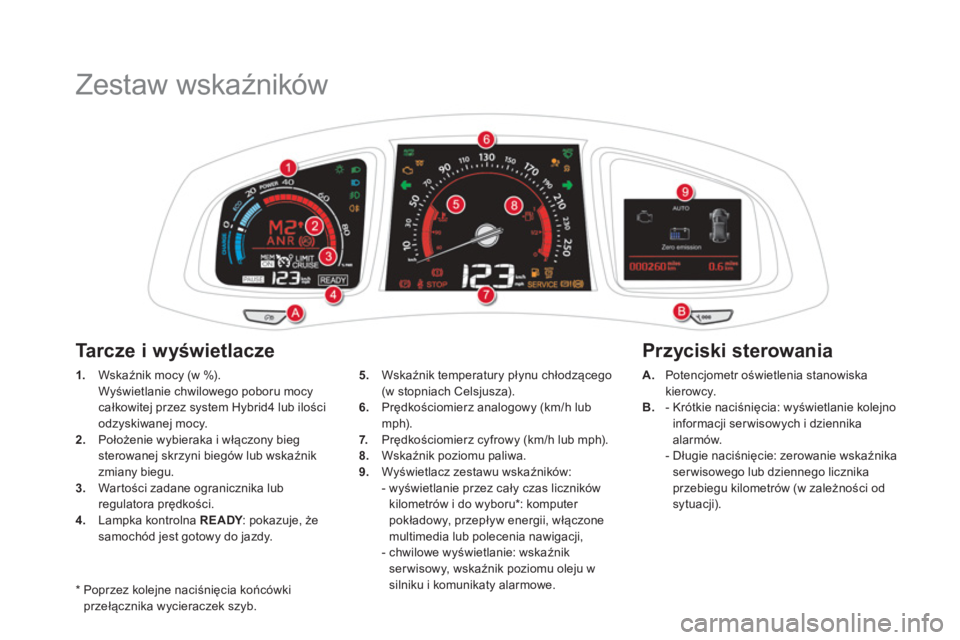

Zestaw wskaźników


*
Poprzez kolejne naciśnięcia końcówki
przełącznika wycieraczek szyb.

1.
Wskaźnik mocy (w %).
Wyświetlanie chwilowego poboru mocy
całkowitej przez system Hybrid4 lub ilości
odzyskiwanej mocy.

2.
Położenie wybieraka i włączony bieg
sterowanej skrzyni biegów lub wskaźnik
zmiany biegu.

3.
War tości zadane ogranicznika lub
regulatora prędkości.

4.
Lampka kontrolna READY
: pokazuje, że
samochód jest gotowy do jazdy.

Przyciski sterowania

Ta r c z e i w yświetlacze



A.
Potencjometr oświetlenia stanowiska
kierowcy.

B.
- Krótkie naciśnięcia: wyświetlanie kolejno
informacji ser wisowych i dziennika
alarmów.
- Długie naciśnięcie: zerowanie wskaźnika
serwisowego lub dziennego licznika
przebiegu kilometrów (w zależności od
sytuacji).

5.
Wskaźnik temperatury płynu chłodzącego
(w stopniach Celsjusza).

6.
Prędkościomierz analogowy (km/h lub
mph).

7.
Prędkościomierz cyfrowy (km/h lub mph).

8.
Wskaźnik poziomu paliwa.

9.
Wyświetlacz zestawu wskaźników:
- wyświetlanie przez cały czas liczników
kilometrów i do wyboru * : komputer
pokładowy, przepływ energii, włączone
multimedia lub polecenia nawigacji,
- chwilowe wyświetlanie: wskaźnik
serwisowy, wskaźnik poziomu oleju w
silniku i komunikaty alarmowe.

9System Hybrid4

Po włączeniu systemu
Hybrid4 ta kontrolka zapala
się w celu zasygnalizowania,
że samochód jest gotowy do
drogi.

Zapalenie się kontrolki jest natychmiastowe,
ale może opóźnić się o kilka sekund w pewnych
przypadkach (w szczególności podczas
podgrzewania silnika wysokoprężnego HDi
zimą lub w trybie oszczędzania energii itp.).

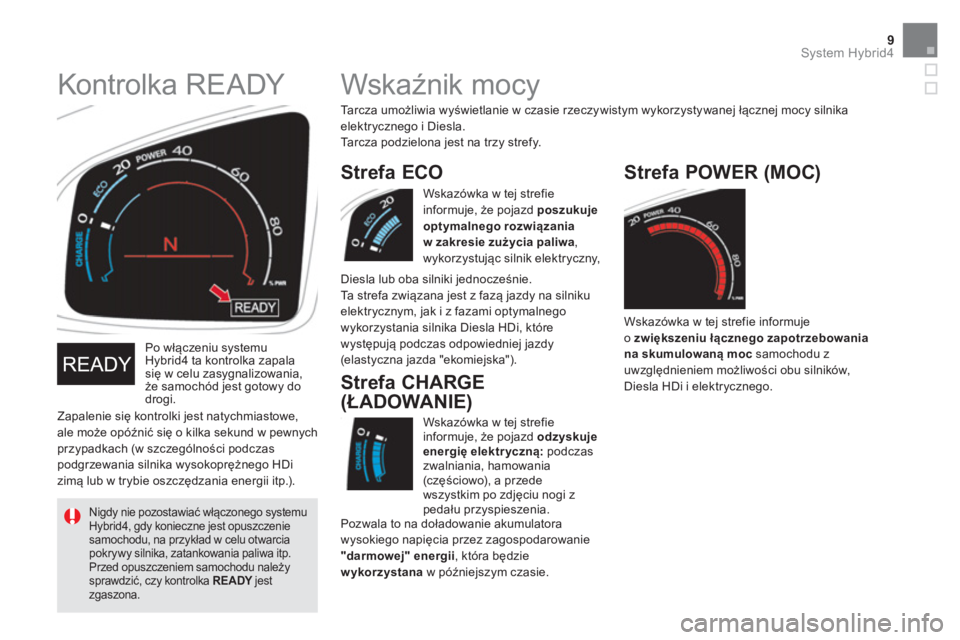

Kontrolka READY


Nigdy nie pozostawiać włączonego systemu
Hybrid4, gdy konieczne jest opuszczenie
samochodu, na przykład w celu otwarcia
pokrywy silnika, zatankowania paliwa itp.
Przed opuszczeniem samochodu należy
sprawdzić, czy kontrolka READY
jest
zgaszona.

Pozwala to na doładowanie akumulatora
wysokiego napięcia przez zagospodarowanie
"darmowej" energii
, która będzie
wykorzystana
w późniejszym czasie.


Strefa CHARGE
(ŁADOWANIE)
Strefa POWER (MOC)

Wskazówka w tej strefie informuje
o zwiększeniu łącznego zapotrzebowania
na skumulowaną moc
samochodu z
uwzględnieniem możliwości obu silników,
Diesla HDi i elektrycznego.















Wskaźnik mocy

Ta r c z a u m ożliwia wyświetlanie w czasie rzeczywistym wykorzystywanej łącznej mocy silnika
elektrycznego i Diesla.
Tarcza podzielona jest na trzy strefy.
Wskazówka w tej strefie
informuje, że pojazd poszukuje
optymalnego rozwiązania
w zakresie zużycia paliwa
,
wykorzystując silnik elektryczny,


Strefa ECO
Diesla lub oba silniki jednocześnie.
Ta strefa związana jest z fazą jazdy na silniku
elektrycznym, jak i z fazami optymalnego
wykorzystania silnika Diesla HDi, które
występują podczas odpowiedniej jazdy
(elastyczna jazda "ekomiejska").
Wskazówka w tej strefie
informuje, że pojazd odzyskuje
energię elektryczną:
podczas
zwalniania, hamowania
(c zęściowo), a przede
wszystkim po zdjęciu nogi z
pedału przyspieszenia.

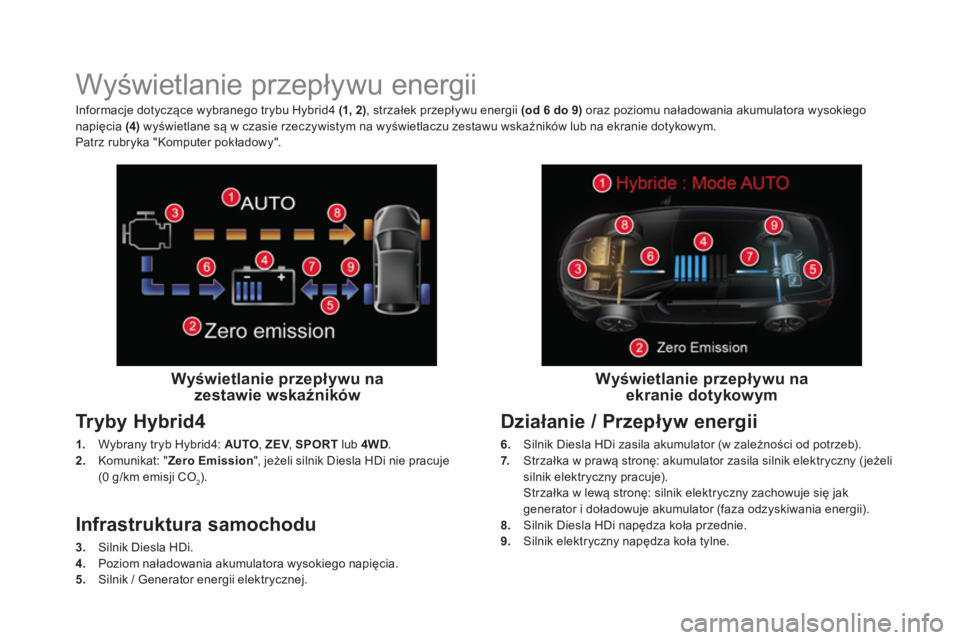

Wyświetlanie przepływu energii


Wyświetlanie przepływu na
zestawie wskaźników


Tryby Hybrid4


1.
Wybrany tryb Hybrid4: AUTO
, ZEV
, SPORT
lub 4WD
.

2.
Komunikat: " Zero Emission
", jeżeli silnik Diesla HDi nie pracuje
(0 g/km emisji CO
2).


Wyświetlanie przepływu na
ekranie dotykowym


Informacje dotyczące wybranego trybu Hybrid4 (1, 2)
, strzałek przepływu energii (od 6 do 9)
oraz poziomu naładowania akumulatora wysokiego
napięcia (4)
wyświetlane są w czasie rzeczywistym na wyświetlaczu zestawu wskaźników lub na ekranie dotykowym.
Patrz rubryka "Komputer pokładowy".


Infrastruktura samochodu


3.
Silnik Diesla HDi.

4.
Poziom naładowania akumulatora wysokiego napięcia.

5.
Silnik / Generator energii elektrycznej.


Działanie / Przepływ energii


6.
Silnik Diesla HDi zasila akumulator (w zależności od potrzeb).

7.
Strzałka w prawą stronę: akumulator zasila silnik elektryczny ( jeżeli
silnik elektryczny pracuje).
Strzałka w lewą stronę: silnik elektryczny zachowuje się jak
generator i doładowuje akumulator (faza odzyskiwania energii).

8.
Silnik Diesla HDi napędza koła przednie.

9.
Silnik elektryczny napędza koła tylne.

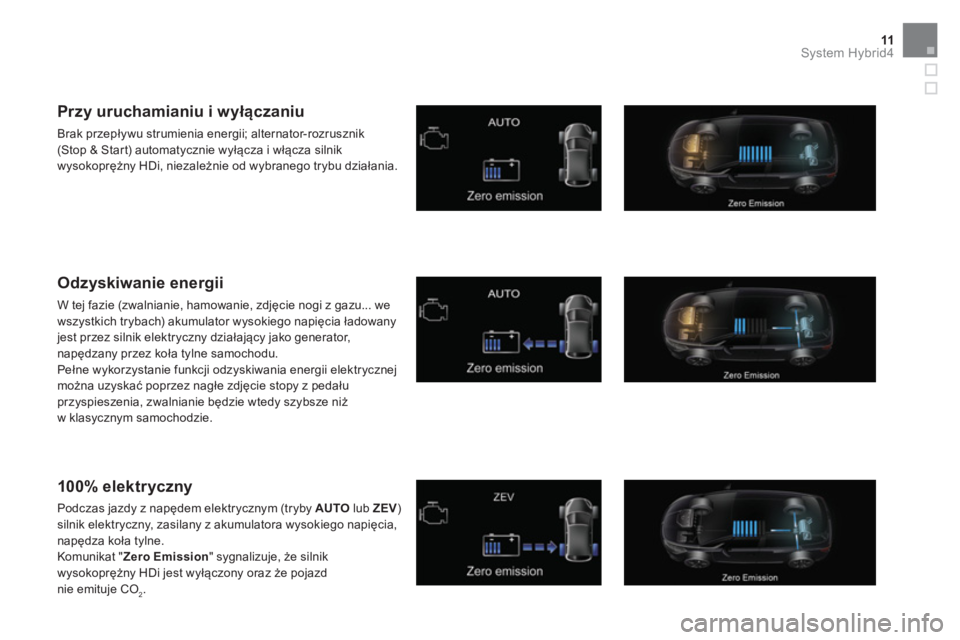

11System Hybrid4













Przy uruchamianiu i wyłączaniu

Brak przepływu strumienia energii; alternator-rozrusznik
(Stop & Start) automatycznie wyłącza i włącza silnik
wysokoprężny HDi, niezależnie od wybranego trybu działania.


Odzyskiwanie energii

W tej fazie (zwalnianie, hamowanie, zdjęcie nogi z gazu... we
wszystkich trybach) akumulator wysokiego napięcia ładowany
jest przez silnik elektryczny działający jako generator,
napędzany przez koła tylne samochodu.
Pełne wykorzystanie funkcji odzyskiwania energii elektrycznej
można uzyskać poprzez nagłe zdjęcie stopy z pedału
przyspieszenia, zwalnianie będzie wtedy szybsze niż
w klasycznym samochodzie.


100% elektryczny

Podczas jazdy z napędem elektrycznym (tryby AUTO
lub ZEV
)
silnik elektryczny, zasilany z akumulatora wysokiego napięcia,
napędza koła tylne.
Komunikat " Zero Emission
" sygnalizuje, że silnik
wysokoprężny HDi jest wyłączony oraz że pojazd
nie emituje CO
2.

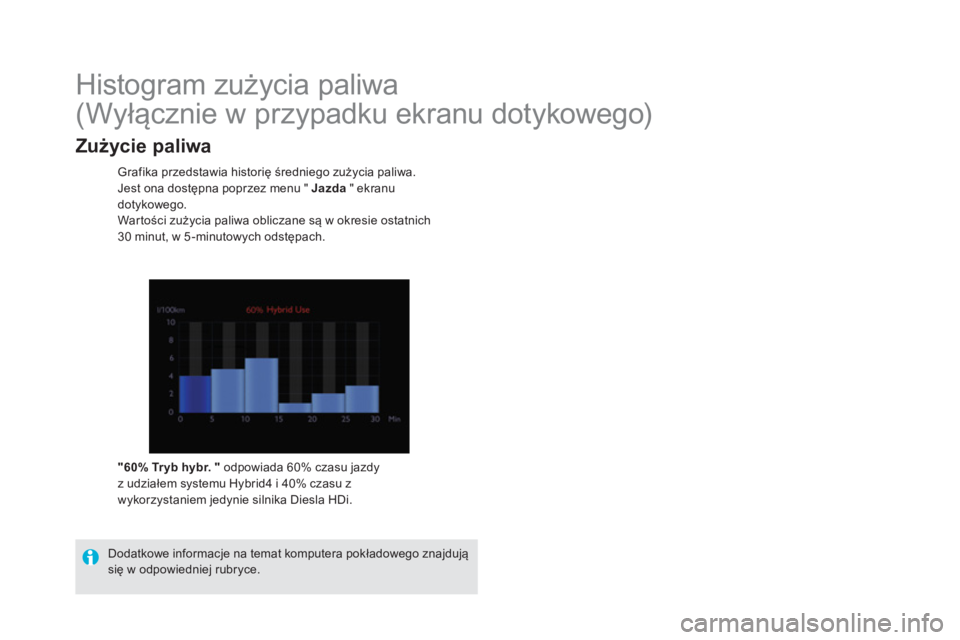

Histogram zużycia paliwa
(Wyłącznie w przypadku ekranu dotykowego)


Grafika przedstawia historię średniego zużycia paliwa.
Jest ona dostępna poprzez menu " Jazda
" ekranu
dotykowego.
War tości zużycia paliwa obliczane są w okresie ostatnich
30 minut, w 5 -minutowych odstępach.


"60% Tr yb hybr.
"
odpowiada 60% czasu jazdy
z udziałem systemu Hybrid4 i 40% czasu z
wykorzystaniem jedynie silnika Diesla HDi.

Dodatkowe informacje na temat komputera pokładowego znajdują
się w odpowiedniej rubryce.



Zużycie paliwa

13System Hybrid4

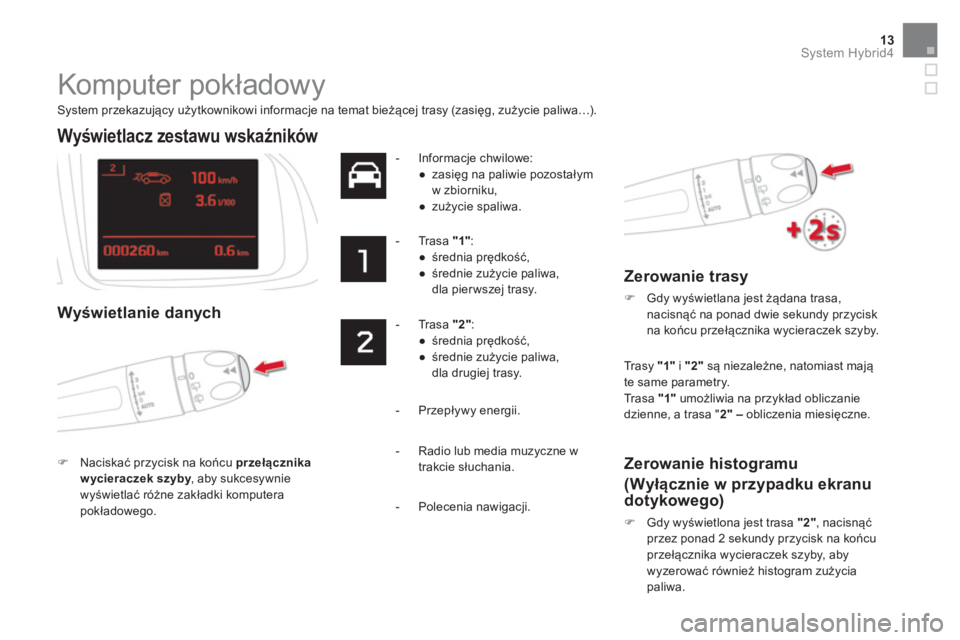

Komputer pokładowy


System przekazujący użytkownikowi informacje na temat bieżącej trasy (zasięg, zużycie paliwa…).












Wyświetlacz zestawu wskaźników



Wyświetlanie danych



)
Naciskać przycisk na końcu przełącznika
w ycieraczek szyby
, aby sukcesywnie
wyświetlać różne zakładki komputera
pokładowego.



- Informacje chwilowe:


●
zasięg na paliwie pozostałym
w zbiorniku,

●
zużycie spaliwa.





- Trasa "1"
:


●
średnia prędkość,

●
średnie zużycie paliwa,
dla pier wszej trasy.





- Trasa "2"
:


●
średnia prędkość,

●
średnie zużycie paliwa,
dla drugiej trasy.


Trasy "1"
i "2"
są niezależne, natomiast mają
te same parametry.
Trasa "1"
umożliwia na przykład obliczanie
dzienne, a trasa " 2"
–
obliczenia miesięczne.


- Przepływy energii.


Zerowanie trasy



)
Gdy wyświetlana jest żądana trasa,
nacisnąć na ponad dwie sekundy przycisk
na końcu przełącznika wycieraczek szyby.



Zerowanie histogramu
(Wyłącznie w przypadku ekranu
dotykowego)


)
Gdy wyświetlona jest trasa "2"
, nacisnąć
przez ponad 2 sekundy przycisk na końcu
przełącznika wycieraczek szyby, aby
wyzerować również histogram zużycia
paliwa.


- Radio lub media muzyczne w
trakcie słuchania.

- Polecenia nawigacji.

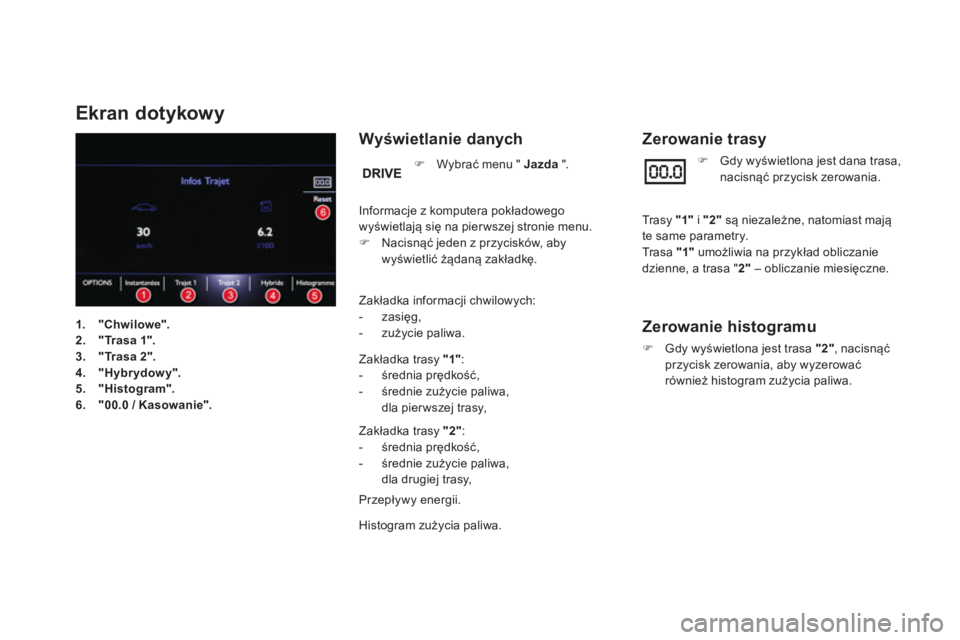

Ekran dotykowy


Wyświetlanie danych


Zakładka informacji chwilowych:


- zasięg,

- zużycie paliwa.


Zakładka trasy "1"
:


- średnia prędkość,

- średnie zużycie paliwa,
dla pier wszej trasy,


Zakładka trasy "2"
:


- średnia prędkość,

- średnie zużycie paliwa,
dla drugiej trasy,


Przepływy energii.
Histogram zużycia paliwa.




Zerowanie trasy



)
Wybrać menu " Jazda
".
Informacje z komputera pokładowego
wyświetlają się na pier wszej stronie menu.


)
Nacisnąć jeden z przycisków, aby
wyświetlić żądaną zakładkę.


)
Gdy wyświetlona jest dana trasa,
nacisnąć przycisk zerowania.

Trasy "1"
i "2"
są niezależne, natomiast mają
te same parametry.
Trasa "1"
umożliwia na przykład obliczanie
dzienne, a trasa " 2"
– obliczanie miesięczne.


Zerowanie histogramu



)
Gdy wyświetlona jest trasa "2"
, nacisnąć
przycisk zerowania, aby wyzerować
również histogram zużycia paliwa.




1.
"Chwilowe".


2.
"Trasa 1".


3.
"Trasa 2".


4.
"Hybrydowy".


5.
"Histogram".


6.
"00.0 / Kasowanie".

15System Hybrid4

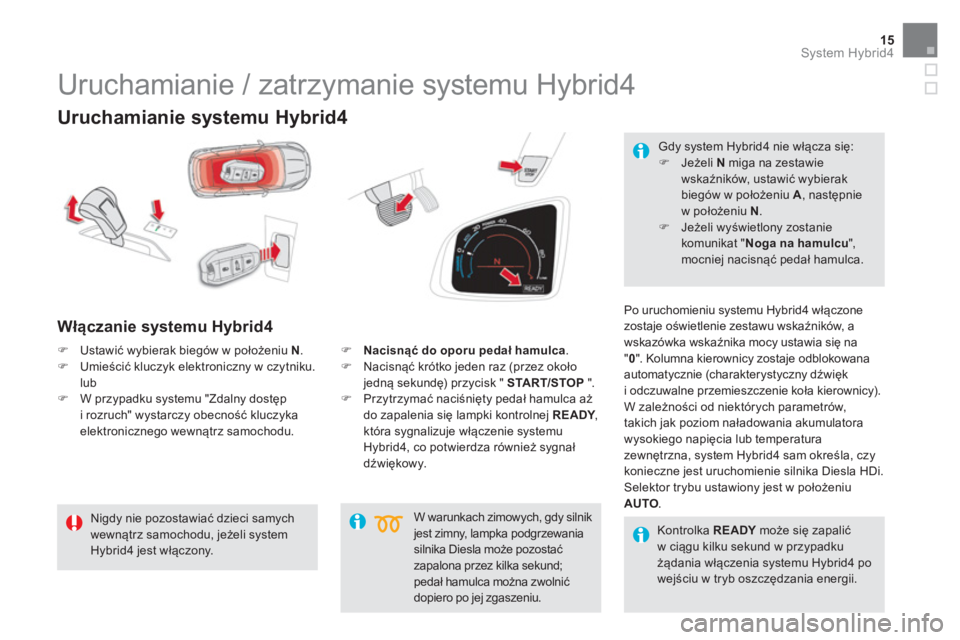

Uruchamianie systemu Hybrid4


Włączanie systemu Hybrid4


Po uruchomieniu systemu Hybrid4 włączone
zostaje oświetlenie zestawu wskaźników, a
wskazówka wskaźnika mocy ustawia się na
" 0
". Kolumna kierownicy zostaje odblokowana
automatycznie (charakterystyczny dźwięk
i odczuwalne przemieszczenie koła kierownicy).
W zależności od niektórych parametrów,
takich jak poziom naładowania akumulatora
wysokiego napięcia lub temperatura
zewnętrzna, system Hybrid4 sam określa, czy
konieczne jest uruchomienie silnika Diesla HDi.
Selektor trybu ustawiony jest w położeniu
AUTO
.

W warunkach zimowych, gdy silnik
jest zimny, lampka podgrzewania
silnika Diesla może pozostać
zapalona przez kilka sekund;
pedał hamulca można zwolnić
dopiero po jej zgaszeniu.






























Uruchamianie / zatrzymanie systemu Hybrid4


Nigdy nie pozostawiać dzieci samych
wewnątrz samochodu, jeżeli system
Hybrid4 jest włączony.



)
Ustawić wybierak biegów w położeniu N
.

)
Umieścić kluczyk elektroniczny w czytniku.
lub


)
W przypadku systemu "Zdalny dostęp
i rozruch" wystarczy obecność kluczyka
elektronicznego wewnątrz samochodu.
)
Nacisnąć do oporu pedał hamulca
.


)
Nacisnąć krótko jeden raz (przez około
jedną sekundę) przycisk " START/STOP
".

)
Przytrzymać naciśnięty pedał hamulca aż
do zapalenia się lampki kontrolnej READY
,
która sygnalizuje włączenie systemu
Hybrid4, co potwierdza również sygnał
dźwiękowy.




Gdy system Hybrid4 nie włącza się:


)
Jeżeli N
miga na zestawie
wskaźników, ustawić wybierak
biegów w położeniu A
, następnie
w położeniu N
.

)
Jeżeli wyświetlony zostanie
komunikat " Noga na hamulcu
",
mocniej nacisnąć pedał hamulca.


Kontrolka READY
może się zapalić
w ciągu kilku sekund w przypadku
żądania włączenia systemu Hybrid4 po
wejściu w tryb oszczędzania energii.

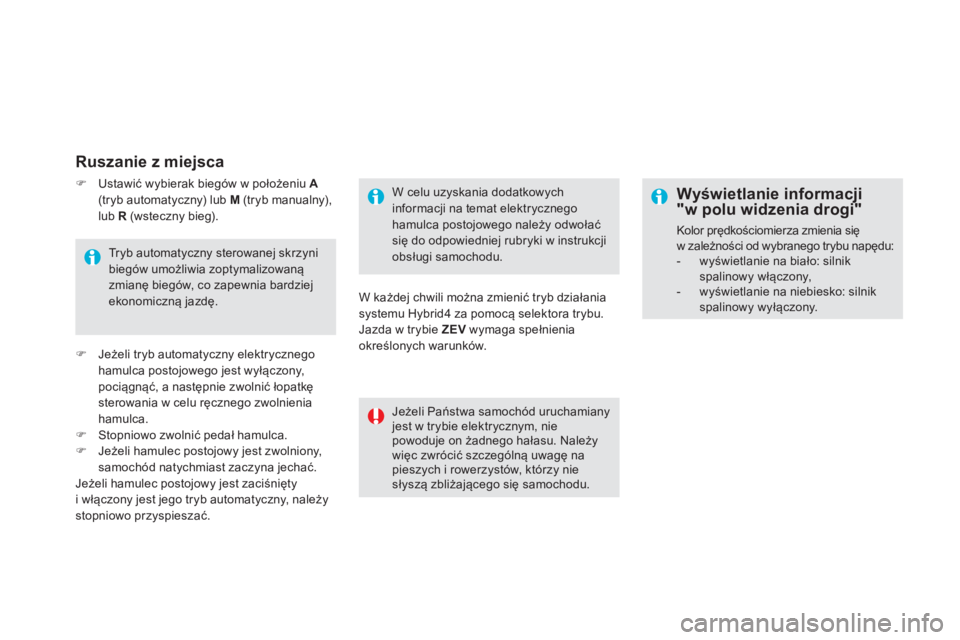

Ruszanie z miejsca


W celu uzyskania dodatkowych
informacji na temat elektrycznego
hamulca postojowego należy odwołać
się do odpowiedniej rubryki w instrukcji
obsługi samochodu.

W każdej chwili można zmienić tryb działania
systemu Hybrid4 za pomocą selektora trybu.
Jazda w trybie ZEV
wymaga spełnienia
określonych warunków.

Jeżeli Państwa samochód uruchamiany
jest w trybie elektrycznym, nie
powoduje on żadnego hałasu. Należy
więc zwrócić szczególną uwagę na
pieszych i rowerzystów, którzy nie
słyszą zbliżającego się samochodu.

Wyświetlanie informacji
"w polu widzenia drogi"
Kolor prędkościomierza zmienia się
w zależności od wybranego trybu napędu:


- wyświetlanie na biało: silnik
spalinowy włączony,

- wyświetlanie na niebiesko: silnik
spalinowy wyłączony.

Tryb automatyczny sterowanej skrzyni
biegów umożliwia zoptymalizowaną
zmianę biegów, co zapewnia bardziej
ekonomiczną jazdę.


)
Jeżeli tryb automatyczny elektrycznego
hamulca postojowego jest wyłączony,
pociągnąć, a następnie zwolnić łopatkę
sterowania w celu ręcznego zwolnienia
hamulca.

)
Stopniowo zwolnić pedał hamulca.

)
Jeżeli hamulec postojowy jest zwolniony,
samochód natychmiast zaczyna jechać.
Jeżeli hamulec postojowy jest zaciśnięty
i włączony jest jego tryb automatyczny, nale
ży
stopniowo przyspieszać.

)
Ustawić wybierak biegów w położeniu A

(tryb automatyczny) lub M
(tryb manualny),
lub R
(wsteczny bieg).
