CITROEN DS5 HYBRID 2016 Kasutusjuhend (in Estonian)

99
DS5_et_Chap04_conduite_ed02-2015

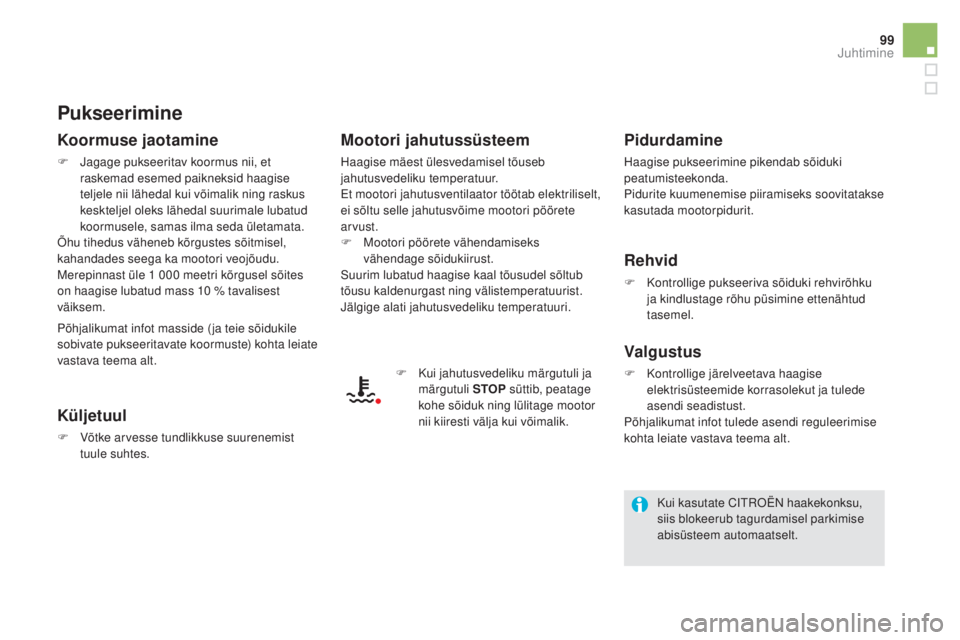

Pukseerimine
Koormuse jaotamine
F Jagage pukseeritav koormus nii, et raskemad esemed paikneksid haagise
teljele nii lähedal kui võimalik ning raskus
keskteljel oleks lähedal suurimale lubatud
koormusele, samas ilma seda ületamata.
Õhu tihedus väheneb kõrgustes sõitmisel,
kahandades seega ka mootori veojõudu.
Merepinnast üle 1
000 meetri kõrgusel sõites
on haagise lubatud mass 10
% tavalisest
väiksem.
Küljetuul
F Võtke arvesse tundlikkuse suurenemist tuule suhtes.
mootori jahutussüsteem
Haagise mäest ülesvedamisel tõuseb
jahutusvedeliku temperatuur.
Et mootori jahutusventilaator töötab elektriliselt,
ei sõltu selle jahutusvõime mootori pöörete
arvust.
F

M
ootori pöörete vähendamiseks
vähendage sõidukiirust.
Suurim lubatud haagise kaal tõusudel sõltub
tõusu kaldenurgast ning välistemperatuurist.
Jälgige alati jahutusvedeliku temperatuuri.
F

K
ui jahutusvedeliku märgutuli ja
märgutuli STOP süttib, peatage
kohe sõiduk ning lülitage mootor
nii kiiresti välja kui võimalik.
Pidurdamine
Haagise pukseerimine pikendab sõiduki
peatumisteekonda.
Pidurite kuumenemise piiramiseks soovitatakse
kasutada mootorpidurit.
Rehvid
F Kontrollige pukseeriva sõiduki rehvirõhku ja kindlustage rõhu püsimine ettenähtud
tasemel.
Valgustus
F Kontrollige järelveetava haagise elektrisüsteemide korrasolekut ja tulede
asendi seadistust.
Põhjalikumat infot tulede asendi reguleerimise
kohta leiate vastava teema alt.
Põhjalikumat infot masside ( ja teie sõidukile
sobivate pukseeritavate koormuste) kohta leiate
vastava teema alt.
Kui kasutate CITROËN haakekonksu,
siis blokeerub tagurdamisel parkimise
abisüsteem automaatselt.
Juhtimine

DS5_et_Chap04_conduite_ed02-2015

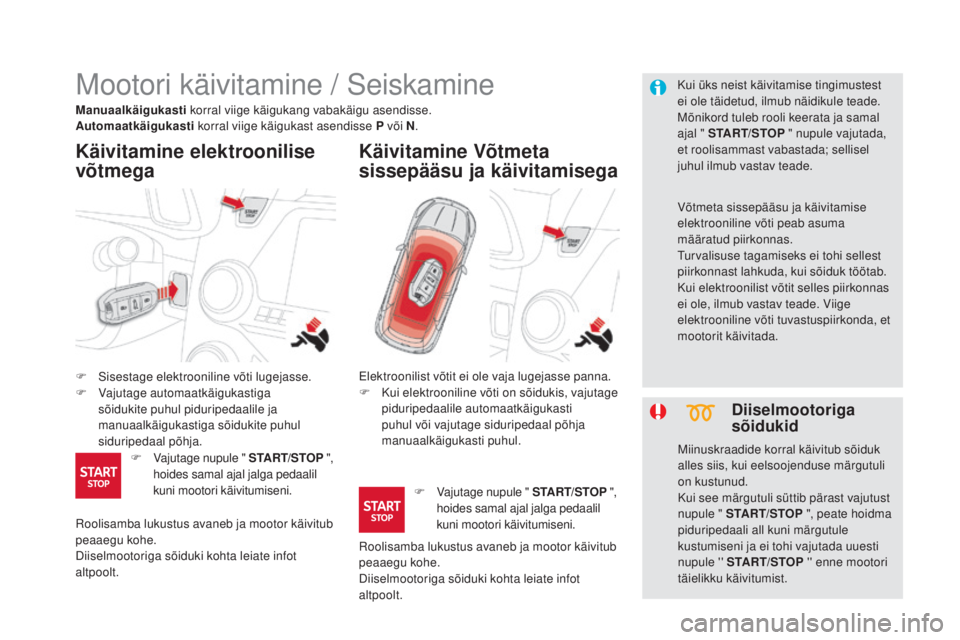

Mootori käivitamine / Seiskamine
F Sisestage elektrooniline võti lugejasse.
F V ajutage automaatkäigukastiga
sõidukite puhul piduripedaalile ja
manuaalkäigukastiga sõidukite puhul
siduripedaal põhja.
Käivitamine elektroonilise
võtmega Käivitamine Võtmeta
sissepääsu ja käivitamisega
Kui üks neist käivitamise tingimustest
ei ole täidetud, ilmub näidikule teade.
Mõnikord tuleb rooli keerata ja samal
ajal " START/STOP
" nupule vajutada,
et roolisammast vabastada; sellisel
juhul ilmub vastav teade.
ma

nuaalkäigukasti korral viige käigukang vabakäigu asendisse.
Automaatkäigukasti korral viige käigukast asendisse P või N .
diiselmootoriga
sõidukid
Elektroonilist võtit ei ole vaja lugejasse panna.
F
K ui elektrooniline võti on sõidukis, vajutage
piduripedaalile automaatkäigukasti
puhul või vajutage siduripedaal põhja
manuaalkäigukasti puhul.
F

V

ajutage nupule " START/STOP


",
hoides samal ajal jalga pedaalil
kuni mootori käivitumiseni. F

V
ajutage nupule " START/STOP
"
,
hoides samal ajal jalga pedaalil
kuni mootori käivitumiseni. Võtmeta sissepääsu ja käivitamise
elektrooniline võti peab asuma
määratud piirkonnas.
Turvalisuse tagamiseks ei tohi sellest
piirkonnast lahkuda, kui sõiduk töötab.
Kui elektroonilist võtit selles piirkonnas
ei ole, ilmub vastav teade. Viige
elektrooniline võti tuvastuspiirkonda, et
mootorit käivitada.
Roolisamba lukustus avaneb ja mootor käivitub
peaaegu kohe.
Diiselmootoriga sõiduki kohta leiate infot
altpoolt. Roolisamba lukustus avaneb ja mootor käivitub
peaaegu kohe.
Diiselmootoriga sõiduki kohta leiate infot
altpoolt. Miinuskraadide korral käivitub sõiduk
alles siis, kui eelsoojenduse märgutuli
on kustunud.
Kui see märgutuli süttib pärast vajutust
nupule " START/STOP
", peate hoidma
piduripedaali all kuni märgutule
kustumiseni ja ei tohi vajutada uuesti
nupule '' START/STOP '' enne mootori
täielikku käivitumist.

101
DS5_et_Chap04_conduite_ed02-2015

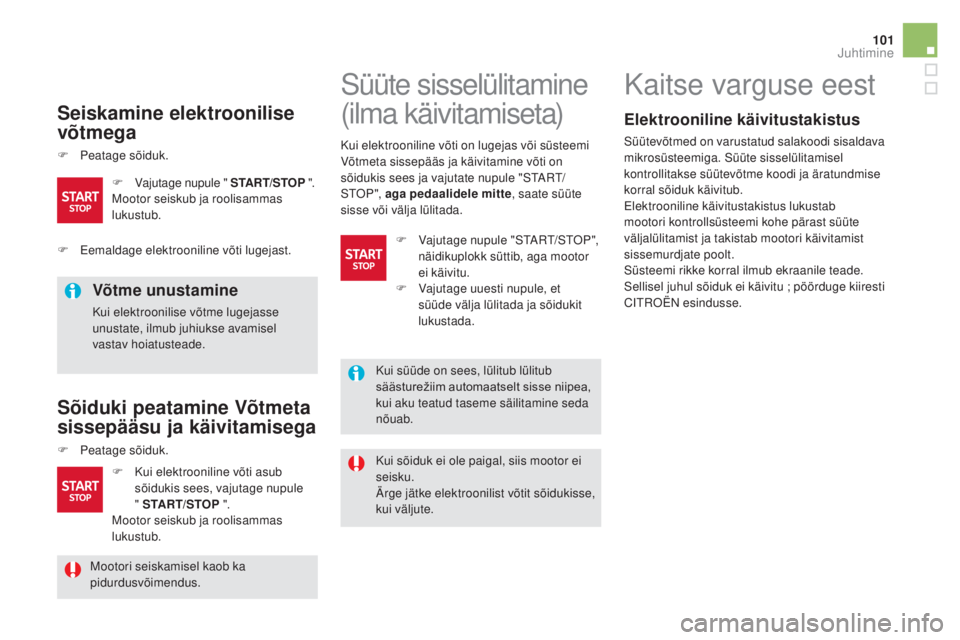

Seiskamine elektroonilise
võtmega
F Peatage sõiduk.
Võtme unustamine
Kui elektroonilise võtme lugejasse
unustate, ilmub juhiukse avamisel
vastav hoiatusteade.
Sõiduki peatamine Võtmeta
sissepääsu ja käivitamisega
F Peatage sõiduk.Kui sõiduk ei ole paigal, siis mootor ei
seisku.
Ärge jätke elektroonilist võtit sõidukisse,
kui väljute.
Süüte sisselülitamine
(ilma käivitamiseta)
F Kui elektrooniline võti asub
sõidukis sees, vajutage nupule
" START/STOP ".
Mootor seiskub ja roolisammas
lukustub. F
V
ajutage nupule " START/STOP

".
Mootor seiskub ja roolisammas
lukustub.
Kaitse varguse eest
Elektrooniline käivitustakistus
Süütevõtmed on varustatud salakoodi sisaldava
mikrosüsteemiga. Süüte sisselülitamisel
kontrollitakse süütevõtme koodi ja äratundmise
korral sõiduk käivitub.
Elektrooniline käivitustakistus lukustab
mootori kontrollsüsteemi kohe pärast süüte
väljalülitamist ja takistab mootori käivitamist
sissemurdjate poolt.
Süsteemi rikke korral ilmub ekraanile teade.
Sellisel juhul sõiduk ei käivitu

;
pöörduge kiiresti
CITROËN esindusse.
Kui elektrooniline võti on lugejas või süsteemi
Võtmeta sissepääs ja käivitamine võti on
sõidukis sees ja vajutate nupule "START/
STO P ", aga pedaalidele mitte
, saate süüte
sisse või välja lülitada.
F

E

emaldage elektrooniline võti lugejast. F

V

ajutage nupule "START/STOP",
näidikuplokk süttib, aga mootor
ei käivitu.
F

V

ajutage uuesti nupule, et
süüde välja lülitada ja sõidukit
lukustada.
Kui süüde on sees, lülitub lülitub
säästurežiim automaatselt sisse niipea,
kui aku teatud taseme säilitamine seda
nõuab.
Mootori seiskamisel kaob ka
pidurdusvõimendus.
Juhtimine

DS5_et_Chap04_conduite_ed02-2015

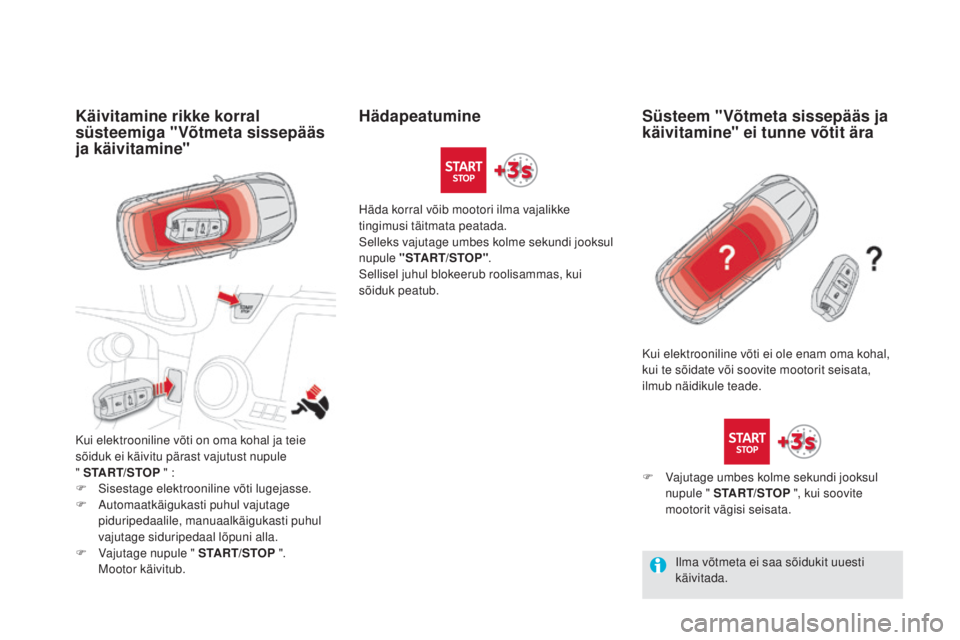

Käivitamine rikke korral
süsteemiga "Võtmeta sissepääs
ja käivitamine"
Kui elektrooniline võti on oma kohal ja teie
sõiduk ei käivitu pärast vajutust nupule
" START/STOP " :
F

S
isestage elektrooniline võti lugejasse.
F

Aut
omaatkäigukasti puhul vajutage
piduripedaalile, manuaalkäigukasti puhul
vajutage siduripedaal lõpuni alla.
F

V
ajutage nupule " START/STOP ".
M

ootor käivitub. Häda korral võib mootori ilma vajalikke
tingimusi täitmata peatada.
Selleks vajutage umbes kolme sekundi jooksul
nupule "START/STOP"
.
Sellisel juhul blokeerub roolisammas, kui
sõiduk peatub.
Kui elektrooniline võti ei ole enam oma kohal,
kui te sõidate või soovite mootorit seisata,
ilmub näidikule teade.
HädapeatumineSüsteem "Võtmeta sissepääs ja
käivitamine" ei tunne võtit ära
F Vajutage umbes kolme sekundi jooksul
nupule " START/STOP ", kui soovite
mootorit vägisi seisata.
Ilma võtmeta ei saa sõidukit uuesti
käivitada.

103
DS5_et_Chap04_conduite_ed02-2015

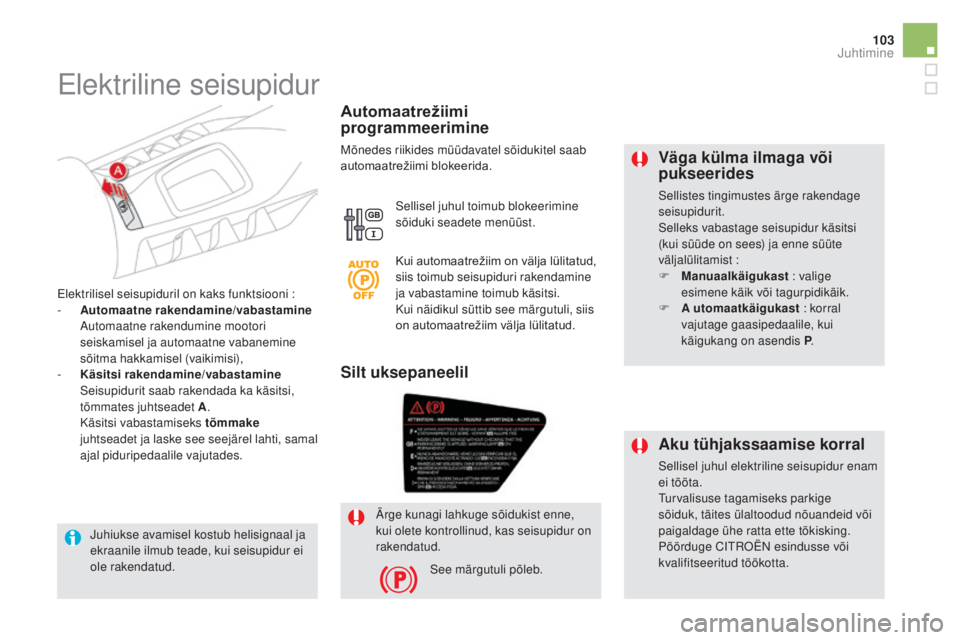

Väga külma ilmaga või
pukseerides
Sellistes tingimustes ärge rakendage
seisupidurit.
Selleks vabastage seisupidur käsitsi
(kui süüde on sees) ja enne süüte
väljalülitamist :
F m
a

nuaalkäigukast : valige
esimene käik või tagurpidikäik.
F

A
utomaatkäigukast : korral
vajutage gaasipedaalile, kui
käigukang on asendis P .
Elektrilisel seisupiduril on kaks funktsiooni :
-

A

utomaatne rakendamine/vabastamine
Aut

omaatne rakendumine mootori
seiskamisel ja automaatne vabanemine
sõitma hakkamisel (vaikimisi),
-

K

äsitsi rakendamine/vabastamine
S

eisupidurit saab rakendada ka käsitsi,
tõmmates juhtseadet A .
K

äsitsi vabastamiseks tõmmake
juhtseadet ja laske see seejärel lahti, samal
ajal piduripedaalile vajutades.
Automaatrežiimi
programmeerimine
Mõnedes riikides müüdavatel sõidukitel saab
automaatrežiimi blokeerida.
Sellisel juhul toimub blokeerimine
sõiduki seadete menüüst.
Elektriline seisupidur
Kui automaatrežiim on välja lülitatud,
siis toimub seisupiduri rakendamine
ja vabastamine toimub käsitsi.
Kui näidikul süttib see märgutuli, siis
on automaatrežiim välja lülitatud.
Ärge kunagi lahkuge sõidukist enne,
kui olete kontrollinud, kas seisupidur on
rakendatud. See märgutuli põleb.
Silt uksepaneelil
Aku tühjakssaamise korral
Sellisel juhul elektriline seisupidur enam
ei tööta.
Turvalisuse tagamiseks parkige
sõiduk, täites ülaltoodud nõuandeid või
paigaldage ühe ratta ette tõkisking.
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
Juhiukse avamisel kostub helisignaal ja
ekraanile ilmub teade, kui seisupidur ei
ole rakendatud.
Juhtimine

DS5_et_Chap04_conduite_ed02-2015

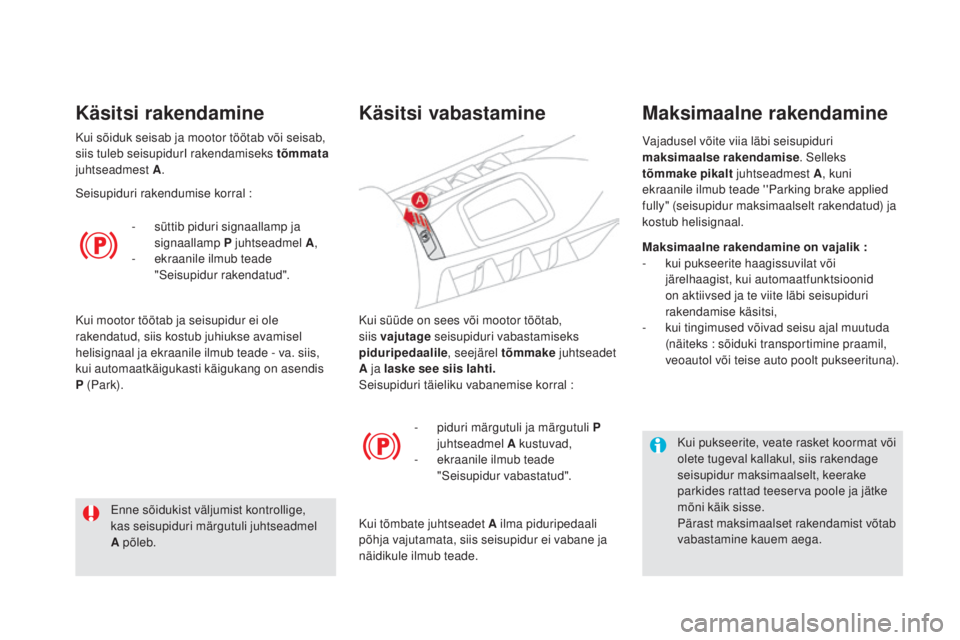

Kui süüde on sees või mootor töötab,
siis vajutage seisupiduri vabastamiseks
piduripedaalile , seejärel tõmmake juhtseadet
A ja laske see siis lahti.
Seisupiduri täieliku vabanemise korral :
Käsitsi vabastamine
- piduri märgutuli ja märgutuli P juhtseadmel A kustuvad,
-

e
kraanile ilmub teade
"Seisupidur vabastatud".
Kui tõmbate juhtseadet A ilma piduripedaali
põhja vajutamata, siis seisupidur ei vabane ja
näidikule ilmub teade.
Enne sõidukist väljumist kontrollige,
kas seisupiduri märgutuli juhtseadmel
A põleb.
Kui sõiduk seisab ja mootor töötab või seisab,
siis tuleb seisupidurI rakendamiseks tõmmata

juhtseadmest A .
Käsitsi rakendamine
Seisupiduri rakendumise korral :
-
s
üttib piduri signaallamp ja
signaallamp P juhtseadmel A ,
-

e
kraanile ilmub teade
"Seisupidur rakendatud".
Kui mootor töötab ja seisupidur ei ole
rakendatud, siis kostub juhiukse avamisel
helisignaal ja ekraanile ilmub teade - va. siis,
kui automaatkäigukasti käigukang on asendis
P (Park).
ma

ksimaalne rakendamine on vajalik :
-
k

ui pukseerite haagissuvilat või
järelhaagist, kui automaatfunktsioonid
on aktiivsed ja te viite läbi seisupiduri
rakendamise käsitsi,
-
k

ui tingimused võivad seisu ajal muutuda
(näiteks : sõiduki transportimine praamil,
veoautol või teise auto poolt pukseerituna).
Vajadusel võite viia läbi seisupiduri
maksimaalse rakendamise
. Selleks
tõmmake pikalt juhtseadmest A, kuni
ekraanile ilmub teade ''Parking brake applied
fully" (seisupidur maksimaalselt rakendatud) ja
kostub helisignaal.
Kui pukseerite, veate rasket koormat või
olete tugeval kallakul, siis rakendage
seisupidur maksimaalselt, keerake
parkides rattad teeserva poole ja jätke
mõni käik sisse.
Pärast maksimaalset rakendamist võtab
vabastamine kauem aega.
maksimaalne rakendamine

105
DS5_et_Chap04_conduite_ed02-2015
Enne sõidukist väljumist kontrollige, kas
seisupiduri märgutuli põleb näidikul ja
juhtseadmel A.
Ärge jätke last sõidukisse, kui süüde
on sees, sest laps võib seisupiduri
vabastada.

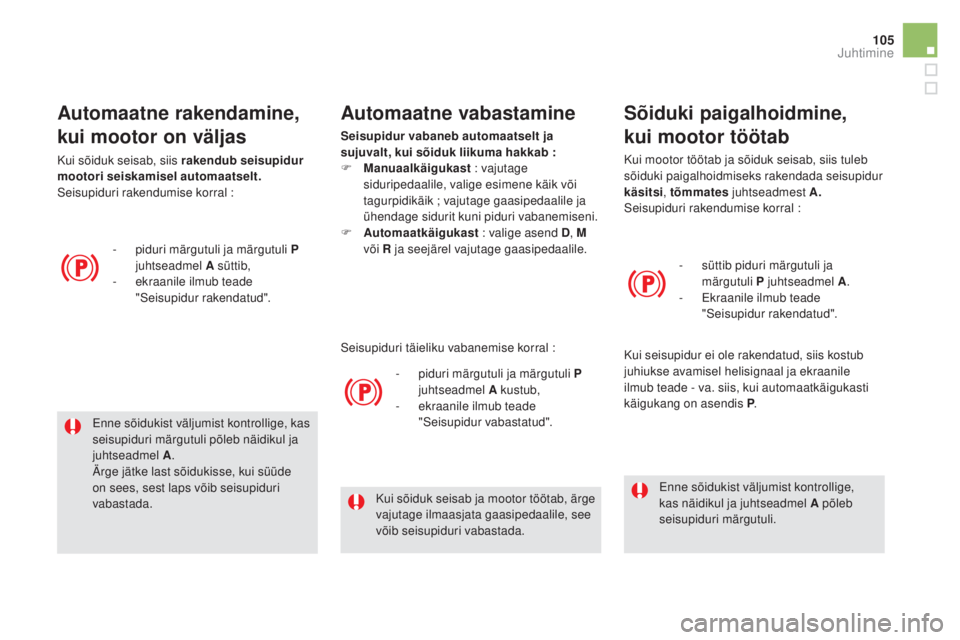

Automaatne rakendamine,
kui mootor on väljas
- piduri märgutuli ja märgutuli P juhtseadmel A süttib,
-

e
kraanile ilmub teade
"Seisupidur rakendatud".
Kui sõiduk seisab, siis rakendub seisupidur
mootori seiskamisel automaatselt.
Seisupiduri rakendumise korral :
Automaatne vabastamine
Seisupidur
vabaneb automaatselt ja
sujuvalt, kui sõiduk liikuma hakkab :
F
m
a

nuaalkäigukast : vajutage
siduripedaalile, valige esimene käik või
tagurpidikäik ; vajutage gaasipedaalile ja
ühendage sidurit kuni piduri vabanemiseni.
F

A
utomaatkäigukast : valige asend
d
,
m
või R ja seejärel vajutage gaasipedaalile.
-

p
iduri märgutuli ja märgutuli P
juhtseadmel A kustub,
-

e
kraanile ilmub teade
"Seisupidur vabastatud".
Kui sõiduk seisab ja mootor töötab, ärge
vajutage ilmaasjata gaasipedaalile, see
võib seisupiduri vabastada. Enne sõidukist väljumist kontrollige,
kas näidikul ja juhtseadmel A põleb
seisupiduri märgutuli.
Kui mootor töötab ja sõiduk seisab, siis tuleb
sõiduki paigalhoidmiseks rakendada seisupidur
käsitsi
, tõmmates juhtseadmest A.
Seisupiduri rakendumise korral :
-

s
üttib piduri märgutuli ja
märgutuli P juhtseadmel A .
-

E
kraanile ilmub teade
"Seisupidur rakendatud".
Kui seisupidur ei ole rakendatud, siis kostub
juhiukse avamisel helisignaal ja ekraanile
ilmub teade - va. siis, kui automaatkäigukasti
käigukang on asendis P .
Sõiduki paigalhoidmine,
kui mootor töötab
Seisupiduri täieliku vabanemise korral :
Juhtimine

DS5_et_Chap04_conduite_ed02-2015

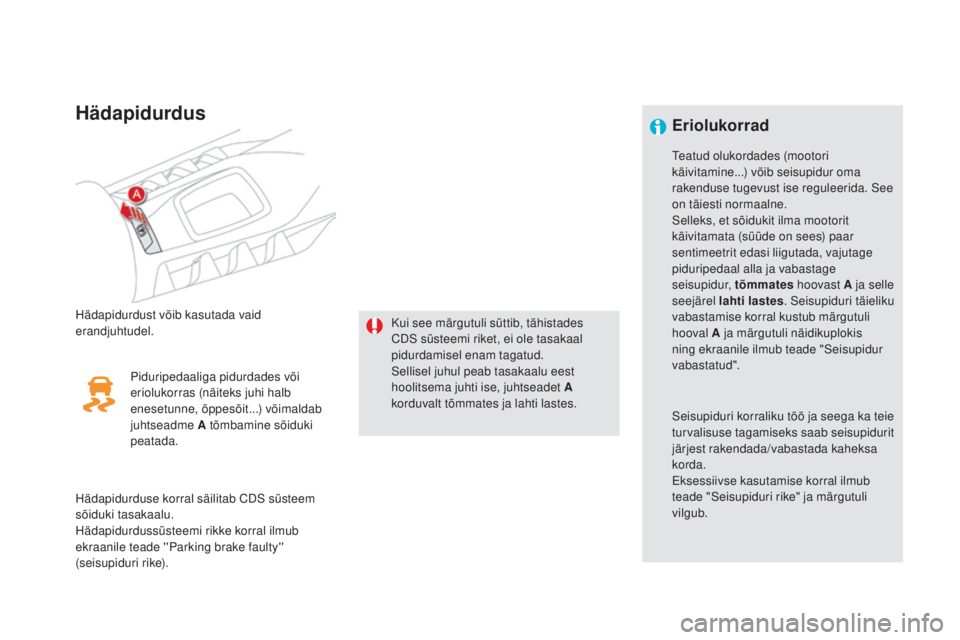

Hädapidurdus
Hädapidurdust võib kasutada vaid
erandjuhtudel.Kui see märgutuli süttib, tähistades
CDS süsteemi riket, ei ole tasakaal
pidurdamisel enam tagatud.
Sellisel juhul peab tasakaalu eest
hoolitsema juhti ise, juhtseadet A
korduvalt tõmmates ja lahti lastes.
Piduripedaaliga pidurdades või
eriolukorras (näiteks juhi halb
enesetunne, õppesõit...) võimaldab
juhtseadme A tõmbamine sõiduki
peatada.
Hädapidurduse korral säilitab CDS süsteem
sõiduki tasakaalu.
Hädapidurdussüsteemi rikke korral ilmub
ekraanile teade ''Parking brake faulty''
(seisupiduri rike).
Eriolukorrad
Seisupiduri korraliku töö ja seega ka teie
turvalisuse tagamiseks saab seisupidurit
järjest rakendada/vabastada kaheksa
korda.
Eksessiivse kasutamise korral ilmub
teade "Seisupiduri rike" ja märgutuli
vilgub. Teatud olukordades (mootori
käivitamine...) võib seisupidur oma
rakenduse tugevust ise reguleerida. See
on täiesti normaalne.
Selleks, et sõidukit ilma mootorit
käivitamata (süüde on sees) paar
sentimeetrit edasi liigutada, vajutage
piduripedaal alla ja vabastage
seisupidur, tõmmates hoovast A ja selle
seejärel lahti lastes . Seisupiduri täieliku
vabastamise korral kustub märgutuli
hooval A ja märgutuli näidikuplokis
ning ekraanile ilmub teade "Seisupidur
vabastatud".

107
DS5_et_Chap04_conduite_ed02-2015

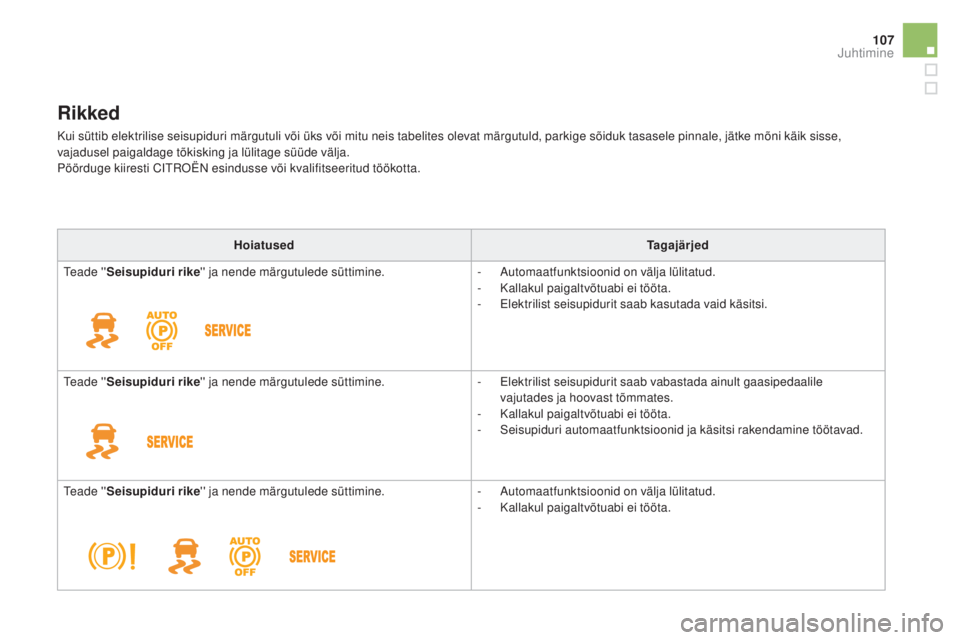

Rikked
Kui süttib elektrilise seisupiduri märgutuli või üks või mitu neis tabelites olevat märgutuld, parkige sõiduk tasasele pinnale, jätke mõni käik sisse,
vajadusel paigaldage tõkisking ja lülitage süüde välja.
Pöörduge kiiresti CITROËN esindusse või kvalifitseeritud töökotta.Hoiatused Tagajärjed
Te a d e ' ' Seisupiduri rike '' ja nende märgutulede süttimine. -
Aut

omaatfunktsioonid on välja lülitatud.
-
K

allakul paigaltvõtuabi ei tööta.
-
E

lektrilist seisupidurit saab kasutada vaid käsitsi.
Te a d e ' ' Seisupiduri rike '' ja nende märgutulede süttimine. -
E

lektrilist seisupidurit saab vabastada ainult gaasipedaalile
vajutades ja hoovast tõmmates.
-
K

allakul paigaltvõtuabi ei tööta.
-
S

eisupiduri automaatfunktsioonid ja käsitsi rakendamine töötavad.
Te a d e ' ' Seisupiduri rike '' ja nende märgutulede süttimine. -
Aut

omaatfunktsioonid on välja lülitatud.
-
K

allakul paigaltvõtuabi ei tööta.
Juhtimine

DS5_et_Chap04_conduite_ed02-2015

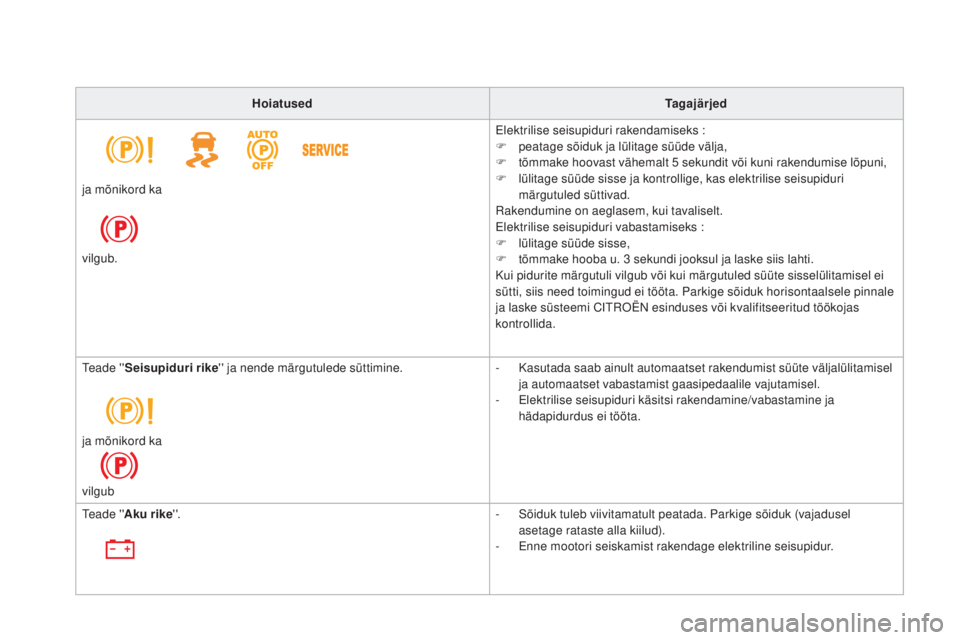

HoiatusedTagajärjed
Elektrilise seisupiduri rakendamiseks :
F

p
eatage sõiduk ja lülitage süüde välja,
F

t
õmmake hoovast vähemalt 5

sekundit või kuni rakendumise lõpuni,
F

l
ülitage süüde sisse ja kontrollige, kas elektrilise seisupiduri
märgutuled süttivad.
Rakendumine on aeglasem, kui tavaliselt.
Elektrilise seisupiduri vabastamiseks :
F

l
ülitage süüde sisse,
F

t
õmmake hooba u. 3 sekundi jooksul ja laske siis lahti.
Kui pidurite märgutuli vilgub või kui märgutuled süüte sisselülitamisel ei
sütti, siis need toimingud ei tööta. Parkige sõiduk horisontaalsele pinnale
ja laske süsteemi CITROËN esinduses või kvalifitseeritud töökojas
kontrollida.
ja mõnikord ka
vilgub.
Te a d e ' '
Seisupiduri rike'' ja nende märgutulede süttimine. -
K

asutada saab ainult automaatset rakendumist süüte väljalülitamisel
ja automaatset vabastamist gaasipedaalile vajutamisel.
-
E

lektrilise seisupiduri käsitsi rakendamine/vabastamine ja
hädapidurdus ei tööta.
ja mõnikord ka
vilgub
Te a d e ' ' Aku rike' '. -

S
õiduk tuleb viivitamatult peatada. Parkige sõiduk (vajadusel
asetage rataste alla kiilud).
-
E

nne mootori seiskamist rakendage elektriline seisupidur.
