CITROEN DS5 HYBRID 2016 Kezelési útmutató (in Hungarian)

249
DS5_hu_Chap09_verifications_ed02-2015

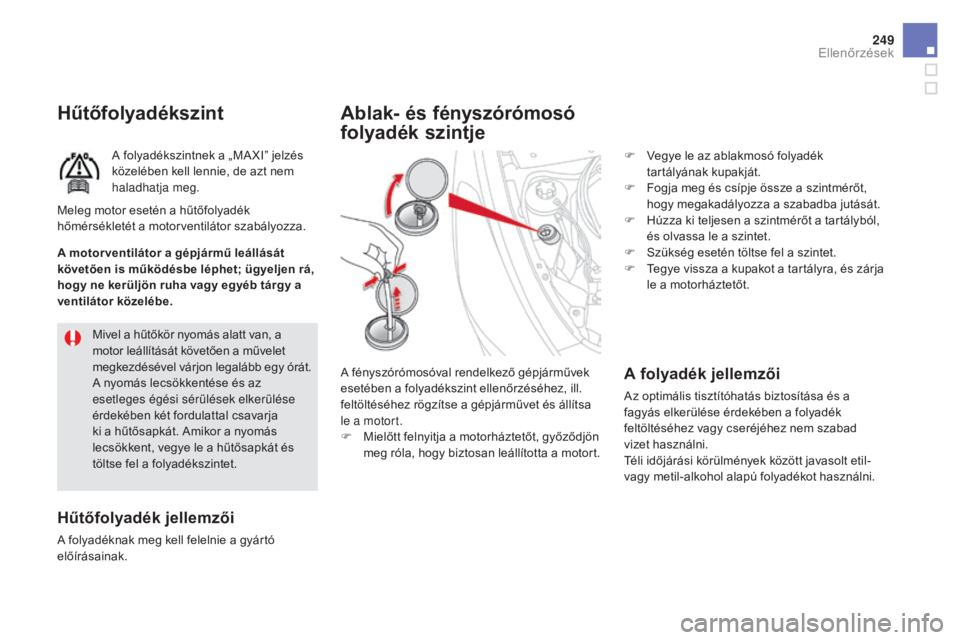

Hűtőfolyadékszint
A folyadékszintnek a „MA XI” jelzés
közelében kell lennie, de azt nem
haladhatja meg.
Hűtőfolyadék jellemzői
A folyadéknak meg kell felelnie a gyártó
előírásainak.Mivel a hűtőkör nyomás alatt van, a
motor leállítását követően a művelet
megkezdésével várjon legalább egy órát.
A nyomás lecsökkentése és az
esetleges égési sérülések elkerülése
érdekében két fordulattal csavarja
ki a hűtősapkát. Amikor a nyomás
lecsökkent, vegye le a hűtősapkát és
töltse fel a folyadékszintet.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor szabályozza.
A motor ventilátor a gépjármű leállását
követően is működésbe léphet; ügyeljen rá,
hogy ne kerüljön ruha vagy egyéb tárgy a
ventilátor közelébe.
A folyadék jellemzői
Az optimális tisztítóhatás biztosítása és a
fagyás elkerülése érdekében a folyadék
feltöltéséhez vagy cseréjéhez nem szabad
vizet használni.
Téli időjárási körülmények között javasolt etil-
vagy metil-alkohol alapú folyadékot használni.
Ablak- és fényszórómosó
folyadék szintje
A fényszórómosóval rendelkező gépjárművek
esetében a folyadékszint ellenőrzéséhez, ill.
feltöltéséhez rögzítse a gépjárművet és állítsa
le a motort.
F

M
ielőtt felnyitja a motorháztetőt, győződjön
meg róla, hogy biztosan leállította a motort. F

V
egye le az ablakmosó folyadék
tartályának kupakját.
F
F
ogja meg és csípje össze a szintmérőt,
hogy megakadályozza a szabadba jutását.
F
H
úzza ki teljesen a szintmérőt a tartályból,
és olvassa le a szintet.
F
S
zükség esetén töltse fel a szintet.
F
T
egye vissza a kupakot a tartályra, és zárja
le a motorháztetőt.
Ellenőrzések

DS5_hu_Chap09_verifications_ed02-2015
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége
az emberi egészségre káros, igen maró
hatású.
Az elhasználódott olajat és egyéb
használt folyadékot ne öntse a
csatornarendszerbe vagy a földre.
A fáradt olajat a CITROËN hálózatban
vagy egy szakszervizben az erre a célra
rendszeresített konténerekbe öntse.
Elhasználódott anyagok
Feltöltés
Az adalékanyagot haladéktalanul töltesse
fel a CITROËN hálózatban vagy egy
szakszervizben.

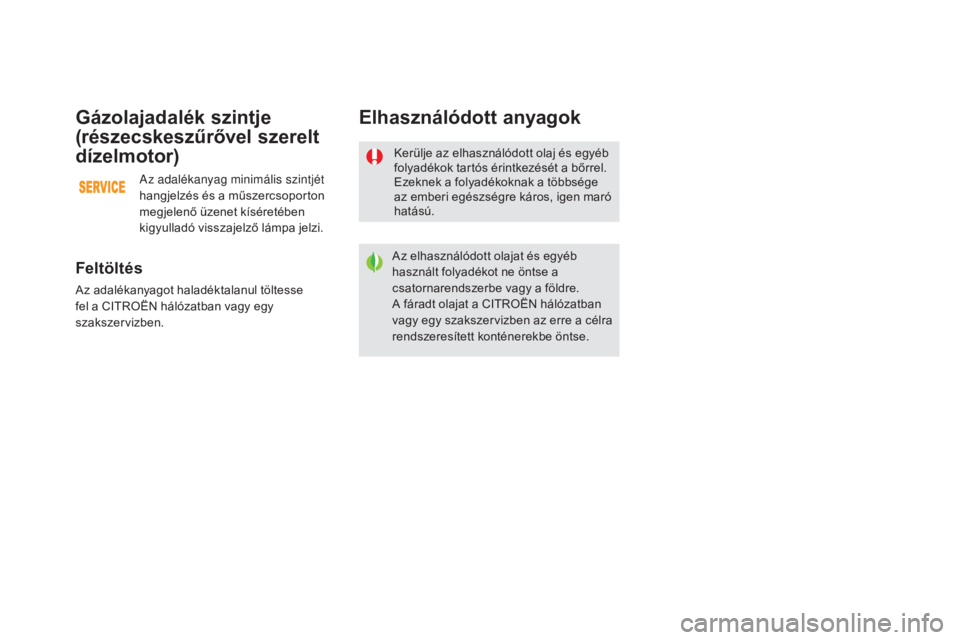

Gázolajadalék szintje
(részecskeszűrővel szerelt
dízelmotor)
Az adalékanyag minimális szintjét
hangjelzés és a műszercsoporton
megjelenő üzenet kíséretében
kigyulladó visszajelző lámpa jelzi.

251
DS5_hu_Chap09_verifications_ed02-2015
A szűrők cseréjének gyakoriságára
vonatkozóan lásd a gyártó
karbantartási tervét.
Légszűrő és utastéri szűrő
Ha a környezeti viszonyok (poros levegő) vagy
a gépjármű használati körülményei (városi
forgalom) szükségessé teszik, a cserét az
előír tnál kétszer gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat.

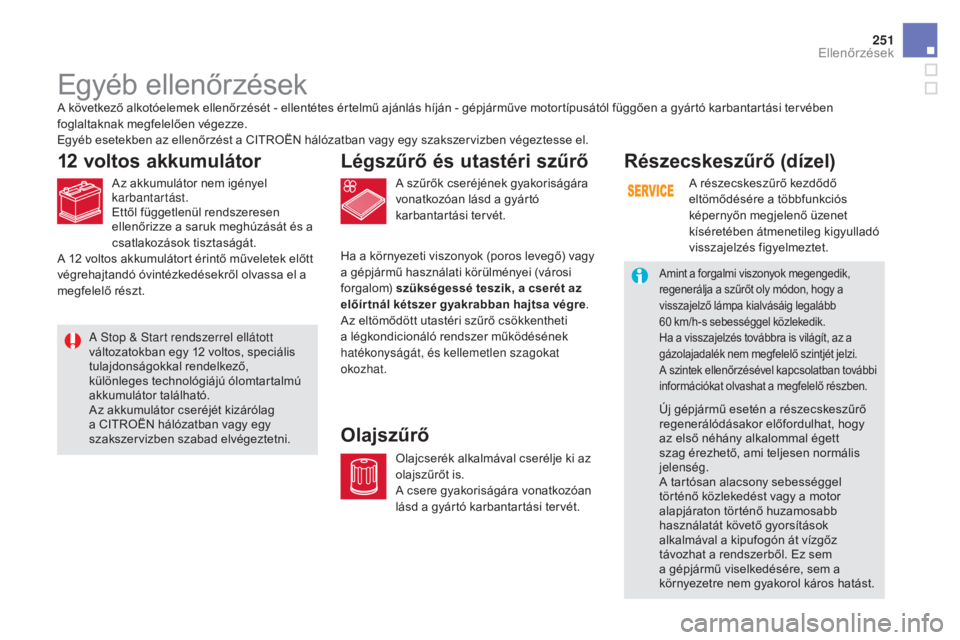

Egyéb ellenőrzések
12 voltos akkumulátor
Az akkumulátor nem igényel
karbantartást.
Ettől függetlenül rendszeresen
ellenőrizze a saruk meghúzását és a
csatlakozások tisztaságát.
A Stop & Start rendszerrel ellátott
változatokban egy 12
voltos, speciális
tulajdonságokkal rendelkező,
különleges technológiájú ólomtartalmú
akkumulátor található.
Az akkumulátor cseréjét kizárólag
a CITROËN hálózatban vagy egy
szakszervizben szabad elvégeztetni.
A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve motortípusától függően a gyártó karbantartási tervében
foglaltaknak megfelelően végezze.
Egyéb esetekben az ellenőrzést a CITROËN hálózatban vagy egy szakszervizben végeztesse el.
A 12

voltos akkumulátort érintő műveletek előtt
végrehajtandó óvintézkedésekről olvassa el a
megfelelő részt.
Olajcserék alkalmával cserélje ki az
olajszűrőt is.
A csere gyakoriságára vonatkozóan
lásd a gyártó karbantartási tervét.
olajszűrőRészecskeszűrő (dízel)
A részecskeszűrő kezdődő
eltömődésére a többfunkciós
képernyőn megjelenő üzenet
kíséretében átmenetileg kigyulladó
visszajelzés figyelmeztet.
Amint a forgalmi viszonyok megengedik,
regenerálja a szűrőt oly módon, hogy a
visszajelző lámpa kialvásáig legalább
60
km/h-s sebességgel közlekedik.
Ha a visszajelzés továbbra is világít, az a
gázolajadalék nem megfelelő szintjét jelzi.
A szintek ellenőrzésével kapcsolatban további
információkat olvashat a megfelelő részben.
Új gépjármű esetén a részecskeszűrő
regenerálódásakor előfordulhat, hogy
az első néhány alkalommal égett
szag érezhető, ami teljesen normális
jelenség.
A tartósan alacsony sebességgel
történő közlekedést vagy a motor
alapjáraton történő huzamosabb
használatát követő gyorsítások
alkalmával a kipufogón át vízgőz
távozhat a rendszerből. Ez sem
a gépjármű viselkedésére, sem a
környezetre nem gyakorol káros hatást.
Ellenőrzések

DS5_hu_Chap09_verifications_ed02-2015

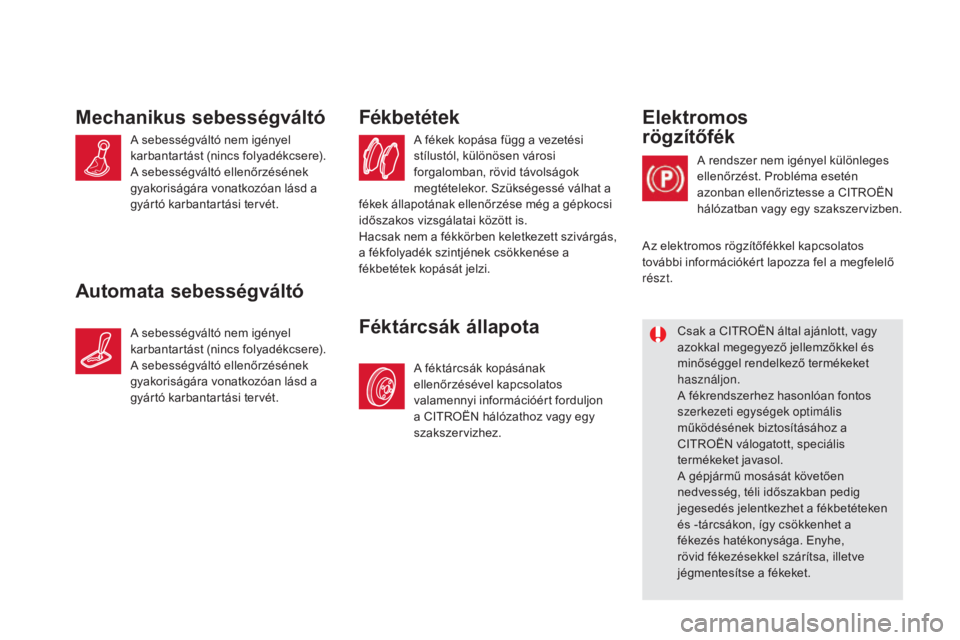

A fékek kopása függ a vezetési
stílustól, különösen városi
forgalomban, rövid távolságok
megtételekor. Szükségessé válhat a
fékek állapotának ellenőrzése még a gépkocsi
időszakos vizsgálatai között is.
Hacsak nem a fékkörben keletkezett szivárgás,
a fékfolyadék szintjének csökkenése a
fékbetétek kopását jelzi.
Fékbetétek
A féktárcsák kopásának
ellenőrzésével kapcsolatos
valamennyi információért forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Féktárcsák állapota Elektromos

rögzítőfék
A rendszer nem igényel különleges
ellenőrzést. Probléma esetén
azonban ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben.
Csak a CITROËN által ajánlott, vagy
azokkal megegyező jellemzőkkel és
minőséggel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális
működésének biztosításához a
CITROËN válogatott, speciális
termékeket javasol.
A gépjármű mosását követően
nedvesség, téli időszakban pedig
jegesedés jelentkezhet a fékbetéteken
és -tárcsákon, így csökkenhet a
fékezés hatékonysága. Enyhe,
rövid fékezésekkel szárítsa, illetve
jégmentesítse a fékeket.
Az elektromos rögzítőfékkel kapcsolatos
további információkért lapozza fel a megfelelő
részt.
Mechanikus sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan lásd a
gyártó karbantartási tervét.
Automata sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan lásd a
gyártó karbantartási tervét.

253
DS5_hu_Chap09_verifications_ed02-2015

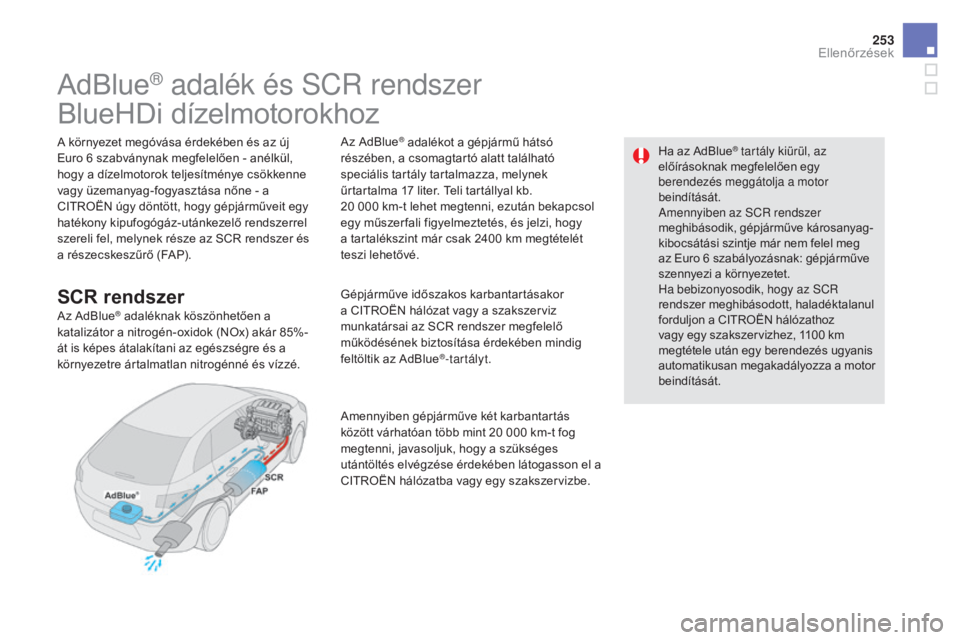

AdBlue® adalék és SCR rendszer
BlueHDi dízelmotorokhoz
A környezet megóvása érdekében és az új
Euro 6
szabványnak megfelelően - anélkül,
hogy a dízelmotorok teljesítménye csökkenne
vagy üzemanyag-fogyasztása nőne - a
CITROËN úgy döntött, hogy gépjárműveit egy
hatékony kipufogógáz-utánkezelő rendszerrel
szereli fel, melynek része az SCR rendszer és
a részecskeszűrő (FAP).
SCR rendszer
Az AdBlue® adaléknak köszönhetően a
katalizátor a nitrogén-oxidok (NOx) akár 85%-
át is képes átalakítani az egészségre és a
környezetre ártalmatlan nitrogénné és vízzé. Az AdBlue
® adalékot a gépjármű hátsó
részében, a csomagtartó alatt található
speciális tartály tartalmazza, melynek
űrtartalma 17
liter. Teli tartállyal kb.
20

000

km-t lehet megtenni, ezután bekapcsol
egy műszer fali figyelmeztetés, és jelzi, hogy
a tartalékszint már csak 2400
km megtételét
teszi lehetővé.
Gépjárműve időszakos karbantartásakor
a CITROËN hálózat vagy a szakszerviz
munkatársai az SCR rendszer megfelelő
működésének biztosítása érdekében mindig
feltöltik az AdBlue
®-tartályt.
Amennyiben gépjárműve két karbantartás
között várhatóan több mint 20
000 km-t fog
megtenni, javasoljuk, hogy a szükséges
utántöltés elvégzése érdekében látogasson el a
CITROËN hálózatba vagy egy szakszervizbe. Ha az AdBlue
® tartály kiürül, az
előírásoknak megfelelően egy
berendezés meggátolja a motor
beindítását.
Amennyiben az SCR rendszer
meghibásodik, gépjárműve károsanyag-
kibocsátási szintje már nem felel meg
az Euro 6

szabályozásnak: gépjárműve
szennyezi a környezetet.
Ha bebizonyosodik, hogy az SCR
rendszer meghibásodott, haladéktalanul
forduljon a CITROËN hálózathoz
vagy egy szakszervizhez, 1100
km
megtétele után egy berendezés ugyanis
automatikusan megakadályozza a motor
beindítását.
Ellenőrzések

DS5_hu_Chap09_verifications_ed02-2015

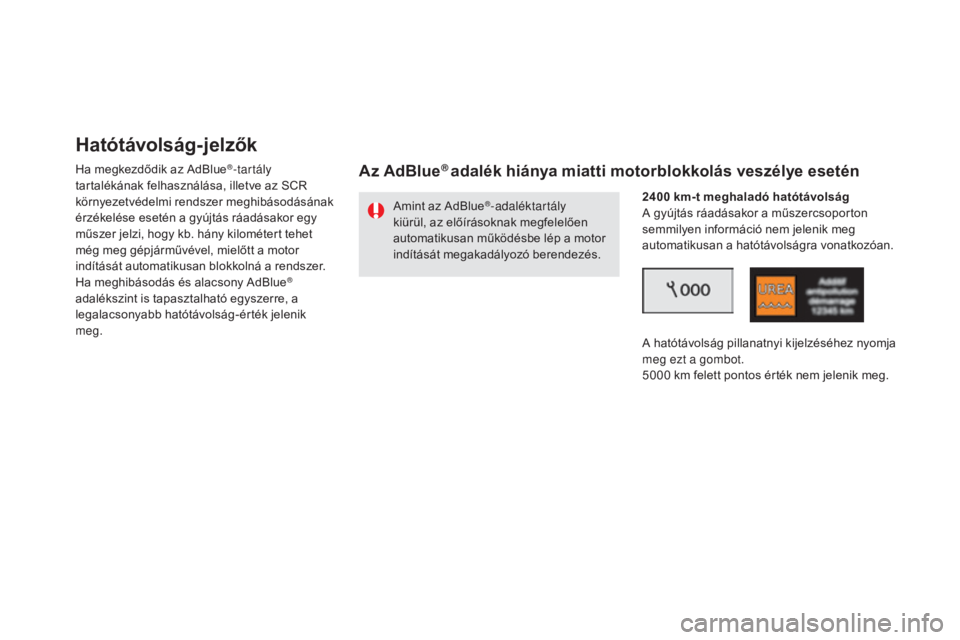

Hatótávolság-jelzők
Ha megkezdődik az AdBlue®-tartály
tartalékának felhasználása, illetve az SCR
környezetvédelmi rendszer meghibásodásának
érzékelése esetén a gyújtás ráadásakor egy
műszer jelzi, hogy kb. hány kilométert tehet
még meg gépjárművével, mielőtt a motor
indítását automatikusan blokkolná a rendszer.
Ha meghibásodás és alacsony AdBlue
®
adalékszint is tapasztalható egyszerre, a
legalacsonyabb hatótávolság-érték jelenik
meg.
Az AdBlue® adalék hiánya miatti motorblokkolás veszélye esetén
Amint az AdBlue®-adaléktartály
kiürül, az előírásoknak megfelelően
automatikusan működésbe lép a motor
indítását megakadályozó berendezés. 2400
km-t meghaladó hatótávolság
A gyújtás ráadásakor a műszercsoporton
semmilyen információ nem jelenik meg
automatikusan a hatótávolságra vonatkozóan.
A hatótávolság pillanatnyi kijelzéséhez nyomja
meg ezt a gombot.
5000
km felett pontos érték nem jelenik meg.

255
DS5_hu_Chap09_verifications_ed02-2015

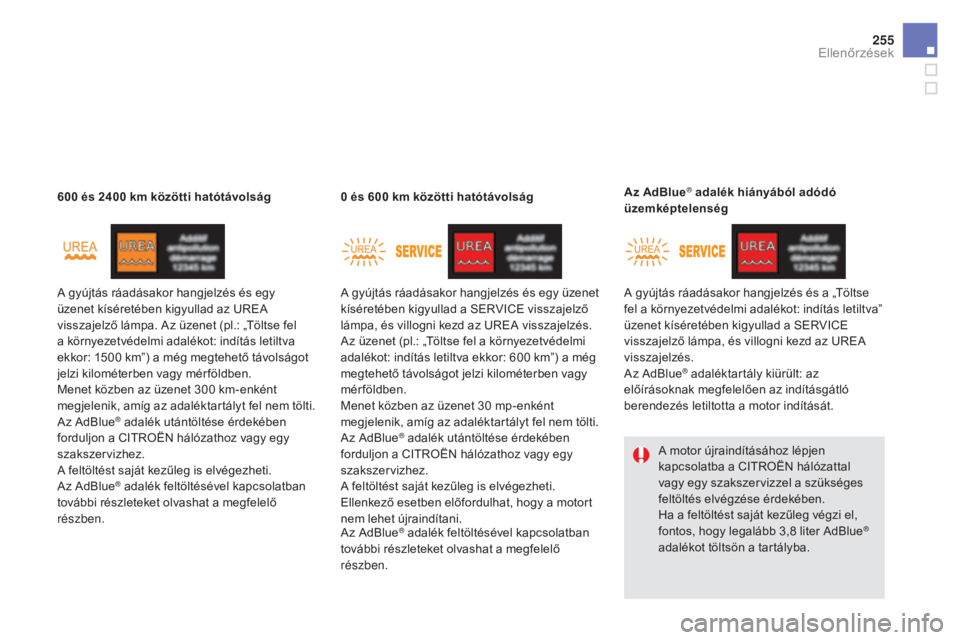

A gyújtás ráadásakor hangjelzés és egy
üzenet kíséretében kigyullad az UREA
visszajelző lámpa. Az üzenet (pl.: „Töltse fel
a környezetvédelmi adalékot: indítás letiltva
ekkor: 1500 km”) a még megtehető távolságot
jelzi kilométerben vagy mér földben.
Menet közben az üzenet 300
km-enként
megjelenik, amíg az adaléktartályt fel nem tölti.
Az AdBlue
® adalék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
Az AdBlue
® adalék feltöltésével kapcsolatban
további részleteket olvashat a megfelelő
részben. 600

és 2400 km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és egy üzenet
kíséretében kigyullad a SERVICE visszajelző
lámpa, és villogni kezd az UREA visszajelzés.
Az üzenet (pl.: „Töltse fel a környezetvédelmi
adalékot: indítás letiltva ekkor: 600 km”) a még
megtehető távolságot jelzi kilométerben vagy
mérföldben.
Menet közben az üzenet 30 mp-enként
megjelenik, amíg az adaléktartályt fel nem tölti.
Az AdBlue
® adalék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
Ellenkező esetben előfordulhat, hogy a motort
nem lehet újraindítani. 0

és 600

km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és a „Töltse
fel a környezetvédelmi adalékot: indítás letiltva”
üzenet kíséretében kigyullad a SERVICE
visszajelző lámpa, és villogni kezd az UREA
visszajelzés.

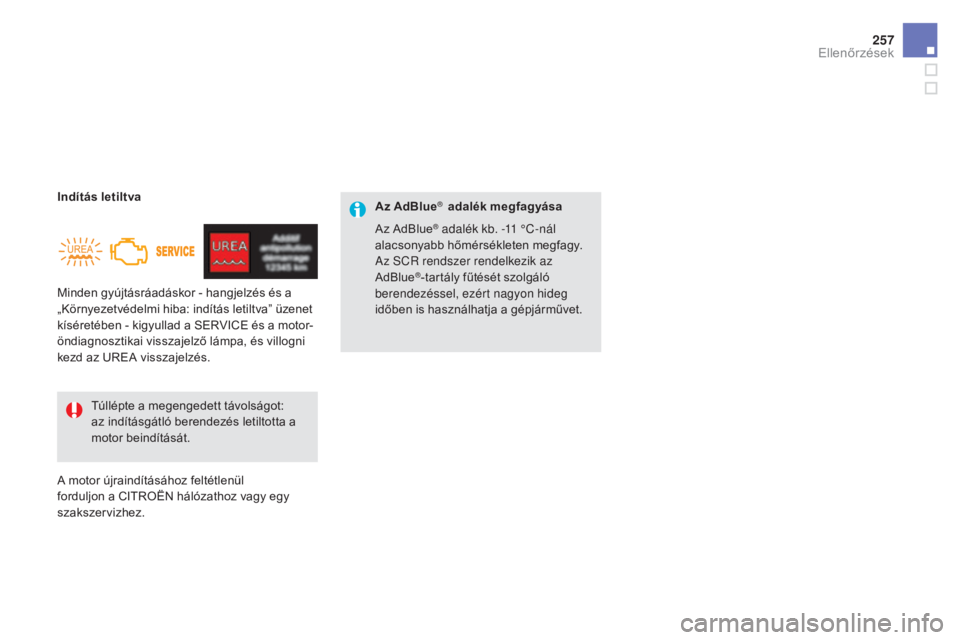

Az AdBlue
® adaléktartály kiürült: az
előírásoknak megfelelően az indításgátló
berendezés letiltotta a motor indítását. Az AdBlue
® adalék hiányából adódó
üzemképtelenség
A motor újraindításához lépjen
kapcsolatba a CITROËN hálózattal
vagy egy szakszervizzel a szükséges
feltöltés elvégzése érdekében.
Ha a feltöltést saját kezűleg végzi el,
fontos, hogy legalább 3,8
liter AdBlue
®
adalékot töltsön a tartályba.
Az AdBlue® adalék feltöltésével kapcsolatban
további részleteket olvashat a megfelelő
részben.
Ellenőrzések

DS5_hu_Chap09_verifications_ed02-2015
Ha átmeneti meghibásodásról van
szó, a figyelmeztetés a következő
út során eltűnik, miután megtörtént
a SCR környezetvédelmi rendszer
öndiagnosztikai ellenőrzése.
Ha bebizonyosodik, hogy az
SCR környezetvédelmi rendszer
meghibásodott, 1100

km megtételét
követően a motor indításgátló
berendezése automatikusan
működésbe lép. Amint lehet,
ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben. Hangjelzés és a „Környezetvédelmi hiba”
üzenet kíséretében kigyulladnak az UREA,
a SERVICE és a motor-öndiagnosztikai
visszajelző lámpák.
A figyelmeztetés először menet közben, a hiba
első észlelésekor lép életbe, majd a további
utak alkalmával minden gyújtásráadáskor
megismétlődik, amíg a hiba oka meg nem
szűnik. Meghibásodás érzékelése esetén
Amennyiben az SCR rendszer hibája
megerősítésre kerül (50 km-en át folyamatos
hibajelzés), hangjelzés és egy üzenet
kíséretében kigyullad a SERVICE és a
motor-öndiagnosztikai visszajelző lámpa, és
villogni kezd az UREA visszajelzés. Az üzenet
(pl.: „Környezetvédelmi hiba: indítás letiltva
ekkor: 300 km”) a még megtehető távolságot
jelzi kilométerben vagy mér földben.
Menet közben az üzenet 30 mp-enként
megjelenik, amíg csak fennáll az SCR
környezetvédelmi rendszer hibája.
A figyelmeztetés a gyújtás ráadásakor
ismételten életbe lép.
Haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Ellenkező esetben nem fogja tudni beindítani a
gépjárművet. Az engedélyezett közlekedési szakaszban
(1100 km és 0 km között)
Az SCR környezetvédelmi rendszer meghibásodása esetén

257
DS5_hu_Chap09_verifications_ed02-2015
Minden gyújtásráadáskor - hangjelzés és a
„Környezetvédelmi hiba: indítás letiltva” üzenet
kíséretében - kigyullad a SERVICE és a motor-
öndiagnosztikai visszajelző lámpa, és villogni
kezd az UREA visszajelzés. Indítás letiltva
A motor újraindításához feltétlenül
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.Túllépte a megengedett távolságot:
az indításgátló berendezés letiltotta a
motor beindítását. Az AdBlue
® adalék megfagyása
Az AdBlue
® adalék kb. -11 °C-nál
a
lacsonyabb hőmérsékleten megfagy.
Az SCR rendszer rendelkezik az
AdBlue
®-tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet.
Ellenőrzések

DS5_hu_Chap09_verifications_ed02-2015
Az AdBlue® adalék feltöltése
Az AdBlue®-tartályt minden karbantartáskor
feltöltik a CITROËN hálózat vagy a szakszerviz
munkatársai.
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztetés
(visszajelző lámpa és üzenet) is felhívja a
figyelmet.
Ilyenkor forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket.A használatra vonatkozó
óvintézkedések
Az AdBlue® adalék egy karbamidtartalmú
oldat. A folyadék nem gyúlékony, színtelen és
szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15
percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a terméket. Az
ammóniagőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Az AdBlue
® adalékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
® adalékot
másik tárolóedénybe, mert elveszítheti
tisztaságát. Kizárólag az ISO 22241
szabványnak
megfelelő AdBlue
® adalékot használjon.
Az adalékot soha ne hígítsa vízzel.
Ne töltse be az adalékot a
gázolajtartályba.
A feltöltéshez soha ne használjon
kamionokhoz való AdBlue
®-adagolót.
A cseppfolyásmentes flakonos kiszerelés
megkönnyíti a feltöltési műveleteket. Az
1,89

literes (1/2

gallon) flakon a CITROËN
hálózatban és szakszervizekben szerezhető
be.
