249
DS5_fi_Chap09_verifications_ed02-2015

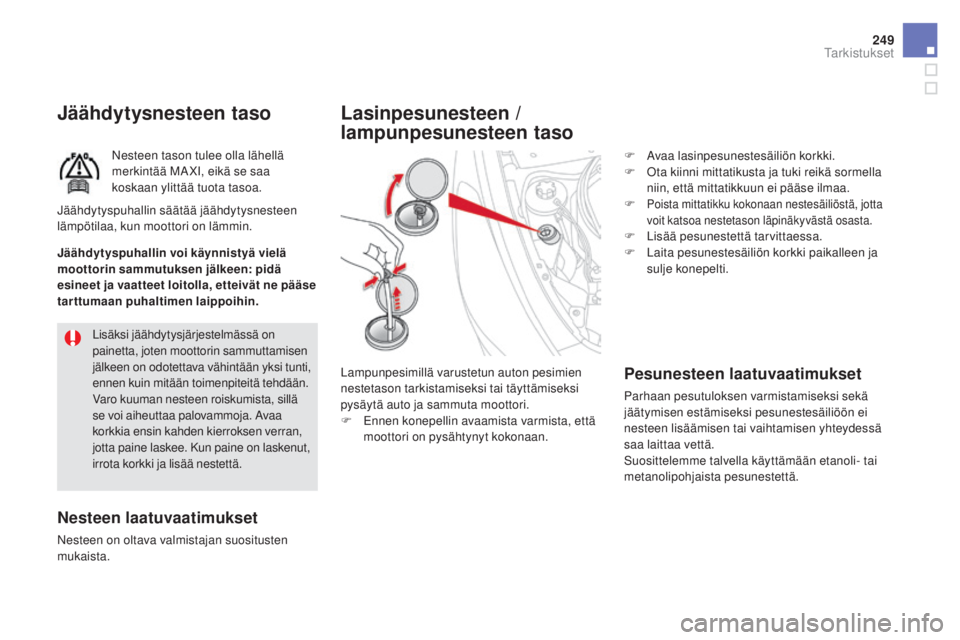

Jäähdytysnesteen taso
Nesteen tason tulee olla lähellä
merkintää MA XI, eikä se saa
koskaan ylittää tuota tasoa.
Nesteen laatuvaatimukset
Nesteen on oltava valmistajan suositusten
mukaista.Lisäksi jäähdytysjärjestelmässä on
painetta, joten moottorin sammuttamisen
jälkeen on odotettava vähintään yksi tunti,
ennen kuin mitään toimenpiteitä tehdään.
Varo kuuman nesteen roiskumista, sillä
se voi aiheuttaa palovammoja. Avaa
korkkia ensin kahden kierroksen verran,
jotta paine laskee. Kun paine on laskenut,
irrota korkki ja lisää nestettä.
Jäähdytyspuhallin säätää jäähdytysnesteen
lämpötilaa, kun moottori on lämmin.
Jäähdytyspuhallin voi käynnistyä vielä
moottorin sammutuksen jälkeen: pidä
esineet ja vaatteet loitolla, etteivät ne pääse
tarttumaan puhaltimen laippoihin.
pesunesteen laatuvaatimukset
Parhaan pesutuloksen varmistamiseksi sekä
jäätymisen estämiseksi pesunestesäiliöön ei
nesteen lisäämisen tai vaihtamisen yhteydessä
saa laittaa vettä.
Suosittelemme talvella käyttämään etanoli- tai
metanolipohjaista pesunestettä.
Lasinpesunesteen /
lampunpesunesteen taso
Lampunpesimillä varustetun auton pesimien
nestetason tarkistamiseksi tai täyttämiseksi
pysäytä auto ja sammuta moottori.
F
En
nen konepellin avaamista varmista, että
moottori on pysähtynyt kokonaan. F
Av
aa lasinpesunestesäiliön korkki.
F
Ot
a kiinni mittatikusta ja tuki reikä sormella
niin, että mittatikkuun ei pääse ilmaa.
F
Poista mittatikku kokonaan nestesäiliöstä, jotta
voit katsoa nestetason läpinäkyvästä osasta.
F Lisää pesunestettä tarvittaessa.
F Lai ta pesunestesäiliön korkki paikalleen ja
sulje konepelti.
Tarkistukset
Page 252 of 780

DS5_fi_Chap09_verifications_ed02-2015
Vältä pitkäaikaista ihokosketusta
jäteöljyyn ja nesteisiin.
Suurin osa näistä nesteistä on
haitallisia terveydelle ja syövyttäviä.
Älä kaada jäteöljyä tai nesteitä viemäriin
tai maahan.
Vie jäteöljy säiliöihin, jotka on varattu
tätä tarkoitusta varten CITROËN-
verkoston toimipisteissä tai valtuutetulla
korjaamolla.
Käytetyt nesteet ja öljyt
Lisääminen
Auto on ehdottomasti vietävä välittömästi
CITROËN-merkkihuoltoon tai valtuutettuun
korjaamoon lisäaineen täyttämiseksi.
dieselpolttoaineen lisäaineen
t aso (dieselmoottori, jossa
on hiukkassuodatin)
Kun lisäaineen taso on matala,
merkkivalo syttyy, kuuluu
merkkiääni ja mittariston näyttöön
tulee viesti.

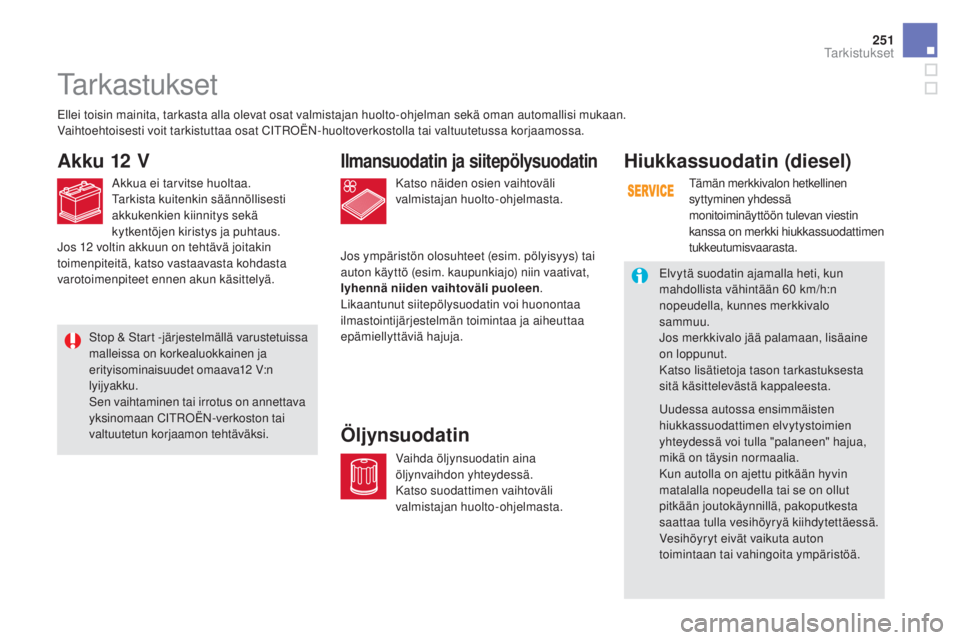

Page 253 of 780

251
DS5_fi_Chap09_verifications_ed02-2015
Katso näiden osien vaihtoväli
valmistajan huolto-ohjelmasta.
Ilmansuodatin ja siitepölysuodatin
Jos ympäristön olosuhteet (esim. pölyisyys) tai
auton käyttö (esim. kaupunkiajo) niin vaativat,
lyhennä niiden vaihtoväli puoleen.
Likaantunut siitepölysuodatin voi huonontaa
ilmastointijärjestelmän toimintaa ja aiheuttaa
epämiellyttäviä hajuja.
Tarkastukset
Akku 12 V
Akkua ei tarvitse huoltaa.
Tarkista kuitenkin säännöllisesti
akkukenkien kiinnitys sekä
kytkentöjen kiristys ja puhtaus.
Stop & Start -järjestelmällä varustetuissa
malleissa on korkealuokkainen ja
erityisominaisuudet omaava12
V
:n
lyijyakku.
Sen vaihtaminen tai irrotus on annettava
yksinomaan CITROËN-verkoston tai
valtuutetun korjaamon tehtäväksi.
Ellei toisin mainita, tarkasta alla olevat osat valmistajan huolto-ohjelman sekä oman automallisi mukaan.
Vaihtoehtoisesti voit tarkistuttaa osat CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
Jos 12
v
oltin akkuun on tehtävä joitakin
toimenpiteitä, katso vastaavasta kohdasta
varotoimenpiteet ennen akun käsittelyä.
Vaihda öljynsuodatin aina
öljynvaihdon yhteydessä.
Katso suodattimen vaihtoväli
valmistajan huolto-ohjelmasta.
ÖljynsuodatinHiukkassuodatin (diesel)
Tämän merkkivalon hetkellinen
syttyminen yhdessä
monitoiminäyttöön tulevan viestin
kanssa on merkki hiukkassuodattimen
tukkeutumisvaarasta.
Elvytä suodatin ajamalla heti, kun
mahdollista vähintään 60 k
m/h:n
nopeudella, kunnes merkkivalo
sammuu.
Jos merkkivalo jää palamaan, lisäaine
on loppunut.
Katso lisätietoja tason tarkastuksesta
sitä käsittelevästä kappaleesta.
Uudessa autossa ensimmäisten
hiukkassuodattimen elvytystoimien
yhteydessä voi tulla "palaneen" hajua,
mikä on täysin normaalia.
Kun autolla on ajettu pitkään hyvin
matalalla nopeudella tai se on ollut
pitkään joutokäynnillä, pakoputkesta
saattaa tulla vesihöyryä kiihdytettäessä.
Vesihöyryt eivät vaikuta auton
toimintaan tai vahingoita ympäristöä.
Tarkistukset
Page 254 of 780

DS5_fi_Chap09_verifications_ed02-2015
Jarrujen kuluminen riippuu ajotavasta
erityisesti kaupunkiajossa lyhyillä
matkoilla. Jarrujen kunto saattaa
olla tarpeen tarkistuttaa myös
määräaikaishuoltojen välillä.
Jollei jarrujärjestelmässä ole vuotoa,
jarrunesteen matala taso merkitsee
jarrupalojen kulumista.
Jarrupalat
Kun haluat tietoja jarrulevyjen
tarkastamisesta kulumisen vuoksi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Jarrulevyjen kuluminen Sähkötoiminen
seisontajarru
Tämä järjestelmä ei vaadi
erityistarkastusta. Jos kuitenkin ilmenee
ongelma, älä epäröi viedä autoa
tarkastettavaksi CITROËN-verkostolle
tai valtuutettuun korjaamoon.
Käytä vain CITROËNin suosittelemia
tuotteita tai ominaisuuksiltaan
samanlaisia laatutuotteita.
Jotta tärkeät osat, kuten
jarrujärjestelmä, toimisivat
mahdollisimman hyvin, CITROËN on
valinnut tarkoitukseen erityisesti sopivia
tuotteita.
Auton pesun jälkeen jarrulevyille ja
jarrupaloille voi muodostua kosteutta
tai jäätä ja huurretta erityisesti talvella.
Seurauksena on jarrutustehon
heikkeneminen. Tee kevyitä jarrutuksia,
jotta jarrut kuivuvat ja jää ja huurre
sulavat.
Katso lisätietoja sähkötoimisesta
seisontajarrusta sitä käsittelevästä
kappaleesta.
Käsivalintainen vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa
(ei öljynvaihtoa).
Katso tarkistusväli valmistajan
huolto-ohjelmasta.
Automaattivaihteisto
Automaattivaihteistoa ei tarvitse
huoltaa (ei öljynvaihtoa).
Valmistajan huolto-ohjelmaan on
merkitty laitteen tarkastusväli.
Page 255 of 780

253
DS5_fi_Chap09_verifications_ed02-2015

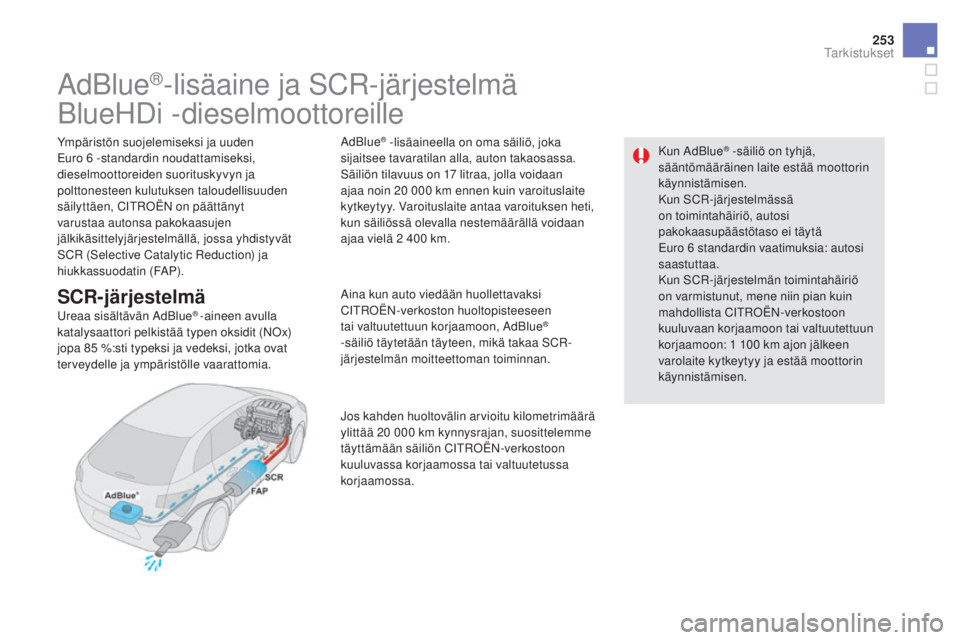

AdBlue®-lisäaine ja SCR-järjestelmä
BlueHDi -dieselmoottoreille
Ympäristön suojelemiseksi ja uuden
Euro 6 -
standardin noudattamiseksi,
dieselmoottoreiden suorituskyvyn ja
polttonesteen kulutuksen taloudellisuuden
säilyttäen, CITROËN on päättänyt
varustaa autonsa pakokaasujen
jälkikäsittelyjärjestelmällä, jossa yhdistyvät
SCR (Selective Catalytic Reduction) ja
hiukkassuodatin (FAP).
SCR-järjestelmä
Ureaa sisältävän AdBlue® -aineen avulla
katalysaattori pelkistää typen oksidit (NOx)
jopa 85
%
:sti typeksi ja vedeksi, jotka ovat
terveydelle ja ympäristölle vaarattomia. AdBlue
® -lisäaineella on oma säiliö, joka
sijaitsee tavaratilan alla, auton takaosassa.
Säiliön tilavuus on 17
l
itraa, jolla voidaan
ajaa noin 20
0
00
k
m ennen kuin varoituslaite
kytkeytyy. Varoituslaite antaa varoituksen heti,
kun säiliössä olevalla nestemäärällä voidaan
ajaa vielä 2
4
00
k
m.
Aina kun auto viedään huollettavaksi
CITROËN-verkoston huoltopisteeseen
tai valtuutettuun korjaamoon, AdBlue
®
-säiliö täytetään täyteen, mikä takaa SCR-
järjestelmän moitteettoman toiminnan.
Jos kahden huoltovälin arvioitu kilometrimäärä
ylittää 20
0
00
k
m kynnysrajan, suosittelemme
täyttämään säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai valtuutetussa
korjaamossa. Kun AdBlue
® -säiliö on tyhjä,
sääntömääräinen laite estää moottorin
käynnistämisen.

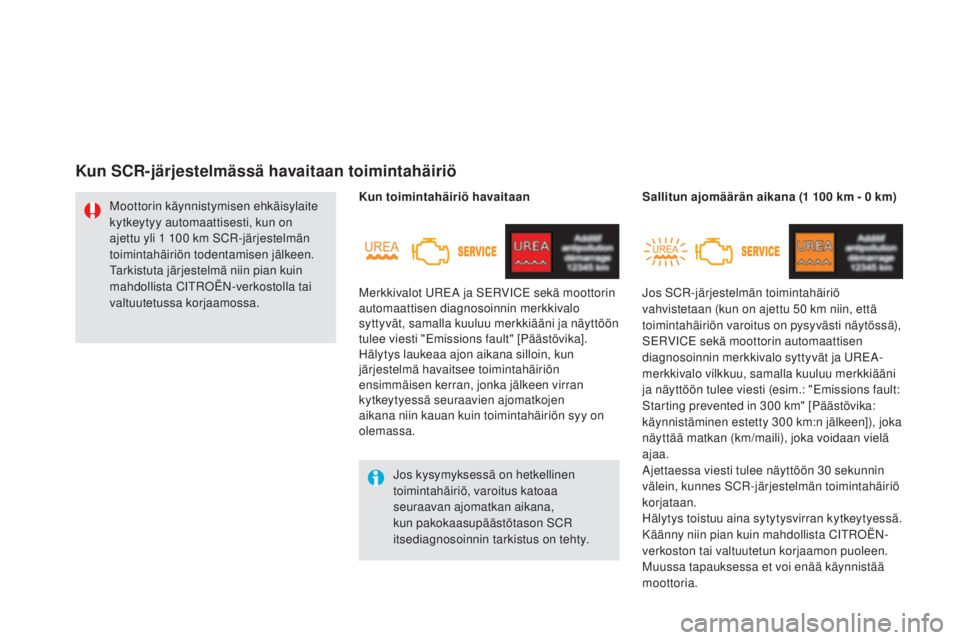

Kun SCR-järjestelmässä
on toimintahäiriö, autosi
pakokaasupäästötaso ei täytä
Euro 6
s
tandardin vaatimuksia: autosi
saastuttaa.
Kun SCR-järjestelmän toimintahäiriö
on varmistunut, mene niin pian kuin
mahdollista CITROËN-verkostoon
kuuluvaan korjaamoon tai valtuutettuun
korjaamoon: 1
1
00
k
m ajon jälkeen
varolaite kytkeytyy ja estää moottorin
käynnistämisen.
Tarkistukset
Page 256 of 780

DS5_fi_Chap09_verifications_ed02-2015

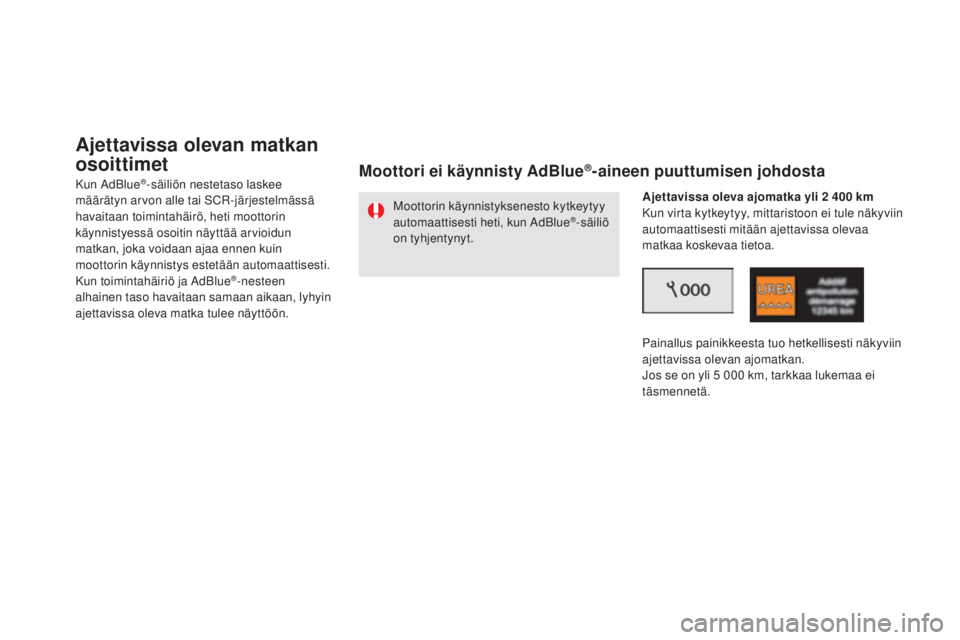

Ajettavissa olevan matkan
osoittimet
Kun AdBlue®-säiliön nestetaso laskee
määrätyn arvon alle tai SCR-järjestelmässä
havaitaan toimintahäirö, heti moottorin
käynnistyessä osoitin näyttää arvioidun
matkan, joka voidaan ajaa ennen kuin
moottorin käynnistys estetään automaattisesti.
Kun toimintahäiriö ja AdBlue
®-nesteen
alhainen taso havaitaan samaan aikaan, lyhyin
ajettavissa oleva matka tulee näyttöön.
Moottori ei käynnisty AdBlue®-aineen puuttumisen johdosta
Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun AdBlue®-säiliö
on tyhjentynyt. Ajettavissa oleva ajomatka yli 2
4
00
k
m
Kun virta kytkeytyy, mittaristoon ei tule näkyviin
automaattisesti mitään ajettavissa olevaa
matkaa koskevaa tietoa.
Painallus painikkeesta tuo hetkellisesti näkyviin
ajettavissa olevan ajomatkan.
Jos se on yli 5
0
00
k
m, tarkkaa lukemaa ei
täsmennetä.
Page 257 of 780

255
DS5_fi_Chap09_verifications_ed02-2015

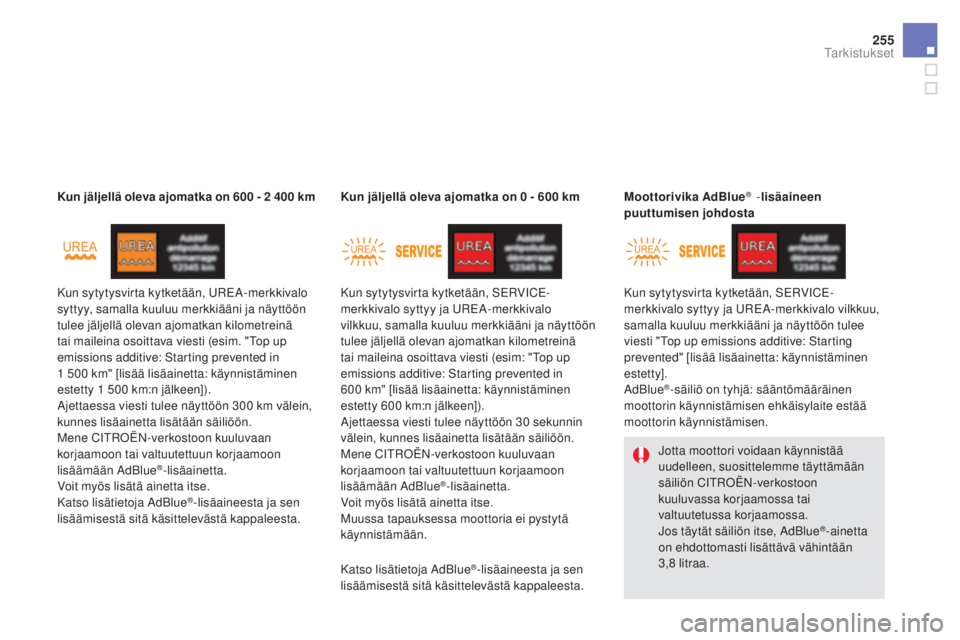

Kun sytytysvirta kytketään, UREA-merkkivalo
syttyy, samalla kuuluu merkkiääni ja näyttöön
tulee jäljellä olevan ajomatkan kilometreinä
tai maileina osoittava viesti (esim. "Top up
emissions additive: Starting prevented in
1
5
00
k
m" [lisää lisäainetta: käynnistäminen
estetty 1
5
00
k
m:n jälkeen]).
Ajettaessa viesti tulee näyttöön 300
k
m välein,
kunnes lisäainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue
®-lisäainetta.
Voit myös lisätä ainetta itse.
Katso lisätietoja AdBlue
®-lisäaineesta ja sen
lisäämisestä sitä käsittelevästä kappaleesta. Kun jäljellä oleva ajomatka on 600
- 2 4
00
k
m
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja UREA-merkkivalo
vilkkuu, samalla kuuluu merkkiääni ja näyttöön
tulee jäljellä olevan ajomatkan kilometreinä
tai maileina osoittava viesti (esim: "Top up
emissions additive: Starting prevented in
600
k
m" [lisää lisäainetta: käynnistäminen
estetty 600
k
m:n jälkeen]).
Ajettaessa viesti tulee näyttöön 30
s
ekunnin
välein, kunnes lisäainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue
®-lisäainetta.
Voit myös lisätä ainetta itse.
Muussa tapauksessa moottoria ei pystytä
käynnistämään. Kun jäljellä oleva ajomatka on 0
- 6
00
k
m
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja UREA-merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja näyttöön tulee
viesti "Top up emissions additive: Starting
prevented" [lisää lisäainetta: käynnistäminen
estetty].
AdBlue
®-säiliö on tyhjä: sääntömääräinen
moottorin käynnistämisen ehkäisylaite estää
moottorin käynnistämisen. Moottorivika AdBlue
® - lisäaineen
puuttumisen johdosta
Jotta moottori voidaan käynnistää
uudelleen, suosittelemme täyttämään
säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai
valtuutetussa korjaamossa.
Jos täytät säiliön itse, AdBlue
®-ainetta
on ehdottomasti lisättävä vähintään
3,8
li
traa.
Katso lisätietoja AdBlue
®-lisäaineesta ja sen
lisäämisestä sitä käsittelevästä kappaleesta.
Tarkistukset
Page 258 of 780

DS5_fi_Chap09_verifications_ed02-2015
Jos kysymyksessä on hetkellinen
toimintahäiriö, varoitus katoaa
seuraavan ajomatkan aikana,
kun pakokaasupäästötason SCR
itsediagnosoinnin tarkistus on tehty.
Moottorin käynnistymisen ehkäisylaite
kytkeytyy automaattisesti, kun on
ajettu yli 1
1
00
k
m SCR-järjestelmän
toimintahäiriön todentamisen jälkeen.
Tarkistuta järjestelmä niin pian kuin
mahdollista CITROËN-verkostolla tai
valtuutetussa korjaamossa. Merkkivalot UREA ja SERVICE sekä moottorin
automaattisen diagnosoinnin merkkivalo
syttyvät, samalla kuuluu merkkiääni ja näyttöön
tulee viesti "Emissions fault" [Päästövika].
Hälytys laukeaa ajon aikana silloin, kun
järjestelmä havaitsee toimintahäiriön
ensimmäisen kerran, jonka jälkeen virran
kytkeytyessä seuraavien ajomatkojen
aikana niin kauan kuin toimintahäiriön syy on
olemassa. Kun toimintahäiriö havaitaan
Jos SCR-järjestelmän toimintahäiriö
vahvistetaan (kun on ajettu 50
k
m niin, että
toimintahäiriön varoitus on pysyvästi näytössä),
SERVICE sekä moottorin automaattisen
diagnosoinnin merkkivalo syttyvät ja UREA-
merkkivalo vilkkuu, samalla kuuluu merkkiääni
ja näyttöön tulee viesti (esim.: "Emissions fault:
Starting prevented in 300
k
m" [Päästövika:
käynnistäminen estetty 300
k
m:n jälkeen]), joka
näyttää matkan (km/maili), joka voidaan vielä
ajaa.
Ajettaessa viesti tulee näyttöön 30 s ekunnin
välein, kunnes SCR-järjestelmän toimintahäiriö
korjataan.
Hälytys toistuu aina sytytysvirran kytkeytyessä.
Käänny niin pian kuin mahdollista CITROËN-
verkoston tai valtuutetun korjaamon puoleen.
Muussa tapauksessa et voi enää käynnistää
moottoria. Sallitun ajomäärän aikana (1
1
00
k
m - 0
k
m)
Kun SCR-järjestelmässä havaitaan toimintahäiriö
Page 259 of 780

257
DS5_fi_Chap09_verifications_ed02-2015

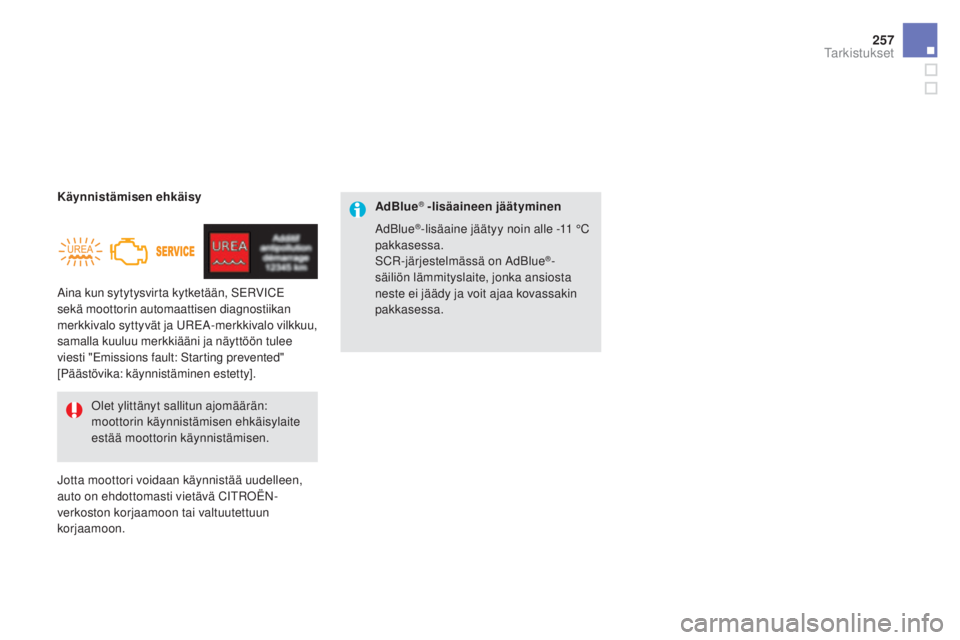

Aina kun sytytysvirta kytketään, SERVICE
sekä moottorin automaattisen diagnostiikan
merkkivalo syttyvät ja UREA-merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja näyttöön tulee
viesti "Emissions fault: Starting prevented"
[Päästövika: käynnistäminen estetty]. Käynnistämisen ehkäisy
Jotta moottori voidaan käynnistää uudelleen,
auto on ehdottomasti vietävä CITROËN-
verkoston korjaamoon tai valtuutettuun
korjaamoon.Olet ylittänyt sallitun ajomäärän:
moottorin käynnistämisen ehkäisylaite
estää moottorin käynnistämisen. AdBlue
® -lisäaineen jäätyminen
AdBlue
®-lisäaine jäätyy noin alle -11 °C
pak
kasessa.
SCR-järjestelmässä on AdBlue
®-
säiliön lämmityslaite, jonka ansiosta
neste ei jäädy ja voit ajaa kovassakin
pakkasessa.
Tarkistukset
Page 260 of 780

DS5_fi_Chap09_verifications_ed02-2015

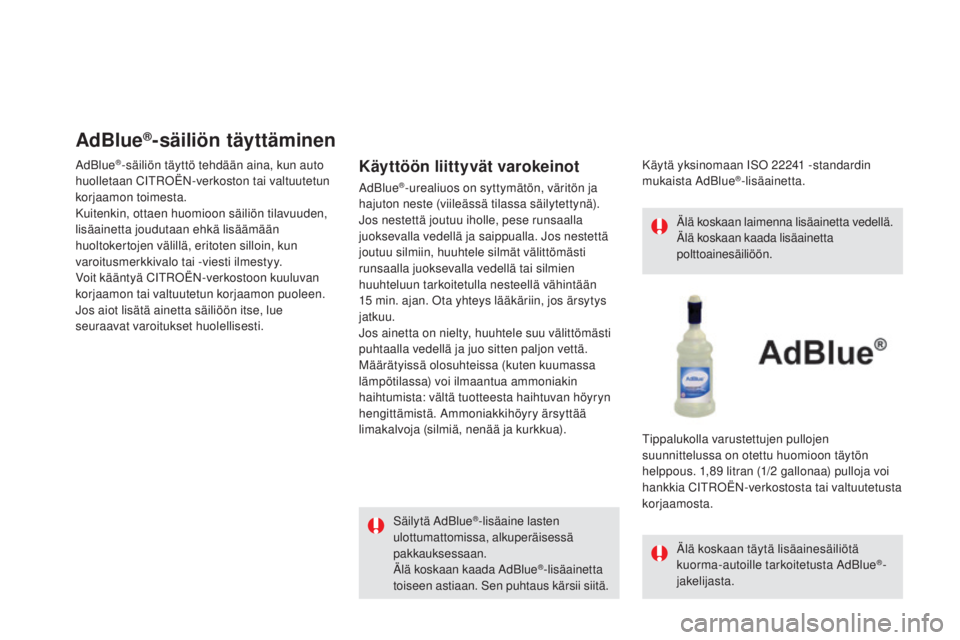

AdBlue®-säiliön täyttäminen
AdBlue®-säiliön täyttö tehdään aina, kun auto
huolletaan CITROËN-verkoston tai valtuutetun
korjaamon toimesta.
Kuitenkin, ottaen huomioon säiliön tilavuuden,
lisäainetta joudutaan ehkä lisäämään
huoltokertojen välillä, eritoten silloin, kun
varoitusmerkkivalo tai -viesti ilmestyy.
Voit kääntyä CITROËN-verkostoon kuuluvan
korjaamon tai valtuutetun korjaamon puoleen.
Jos aiot lisätä ainetta säiliöön itse, lue
seuraavat varoitukset huolellisesti.Käyttöön liittyvät varokeinot
AdBlue®-urealiuos on syttymätön, väritön ja
hajuton neste (viileässä tilassa säilytettynä).
Jos nestettä joutuu iholle, pese runsaalla
juoksevalla vedellä ja saippualla. Jos nestettä
joutuu silmiin, huuhtele silmät välittömästi
runsaalla juoksevalla vedellä tai silmien
huuhteluun tarkoitetulla nesteellä vähintään
15
m
in. ajan. Ota yhteys lääkäriin, jos ärsytys
jatkuu.
Jos ainetta on nielty, huuhtele suu välittömästi
puhtaalla vedellä ja juo sitten paljon vettä.
Määrätyissä olosuhteissa (kuten kuumassa
lämpötilassa) voi ilmaantua ammoniakin
haihtumista: vältä tuotteesta haihtuvan höyryn
hengittämistä. Ammoniakkihöyry ärsyttää
limakalvoja (silmiä, nenää ja kurkkua).
Säilytä AdBlue
®-lisäaine lasten
ulottumattomissa, alkuperäisessä
pakkauksessaan.
Älä koskaan kaada AdBlue
®-lisäainetta
toiseen astiaan. Sen puhtaus kärsii siitä. Käytä yksinomaan ISO 22241
-
standardin
mukaista AdBlue
®-lisäainetta.
Älä koskaan laimenna lisäainetta vedellä.
Älä koskaan kaada lisäainetta
polttoainesäiliöön.
Älä koskaan täytä lisäainesäiliötä
kuorma-autoille tarkoitetusta AdBlue
®-
jakelijasta.
Tippalukolla varustettujen pullojen
suunnittelussa on otettu huomioon täytön
helppous. 1,89
l
itran (1/2
g
allonaa) pulloja voi
hankkia CITROËN-verkostosta tai valtuutetusta
korjaamosta.
